ОСТ
26-2040-96
шпильки ДЛЯ ФЛАНЦЕВЫХ
соединений
Конструкция
и размеры
Акционерное
общество
Центральное
конструкторское
бюро нефтеаппаратуры
Предисловие
1 РАЗРАБОТАН Акционерным обществом «Центральное конструкторское бюро
нефтеаппаратуры» (АО «ЦКБН»)
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Указанием по АО «ЦКБН» от 24 марта
1997 г. № 4
3 ВЗАМЕН ОСТ 26-2040-77
4 ПЕРЕИЗДАНИЕ 1996 г., декабрь с Изменениями
№ 1; 2; 3; 4; 5; 6 1-ИУС № 1 - 1982 г.; 2-ИУС № 4 - 1983 г.; 3-ИУС № 12 - 1983
г.; 4-ИУС № 12 - 1987 г.; 5-ИУС № 3- 1989 г.; 6-ИУС № 2 - 1991 г.
5 СРОК ПЕРВОЙ проверки
- 2000 г., периодичность проверки - 5 лет.
ОСТ 26-2040-96
шпильки для фланцевых
соединений.
Дата введения 1997-04-01
1 Область применения
Настоящий стандарт распространяется на шпильки для фланцевых
соединений трубопроводов и соединительных частей, арматуры, приборов, сосудов и
аппаратов, применяемых в химической, нефтеперерабатывающей, нефтехимической,
газовой, нефтяной и других смежных отраслях промышленности на условное давление
Ру до 16 МПа (160 кгс/см2) и температуру от минус 70 до 600 °С.
Стандарт разработан в ограничение и развитие ГОСТ 9066.
2 Нормативные ссылки
В настоящем стандарта использованы ссылки на следующие стандарты:
ГОСТ
1759.1-82 Болты, винты, шпильки, гайки
и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения
поверхностей.
ГОСТ
9066-75 Шпильки для фланцевых
соединений с температурой среды от 0 до 650 °С. Типы и основные размеры.
ГОСТ
16093-81 Основные нормы
взаимозаменяемости. Резьба метрическая. Допуски. Посадки с
зазором.
ГОСТ
19256-73 Стержни под накатывание
метрической резьбы. Диаметры.
ГОСТ
19258-73 Стержни под нарезание
метрической резьбы. Диаметры.
ГОСТ
24705-81 Основные нормы
взаимозаменяемости. Резьба метрическая. Основные размеры.
ОСТ 26-2043-91 Болты, шпильки, гайки и шайбы
для фланцевых соединений. Технические требования.
3 Конструкция и размеры
3.1 Стандарт предусматривает шпильки двух типов:
Тип 1 - шпильки без проточки средней части (рисунок 1, таблица 1; 2);
Тип 2 - шпильки с проточкой средней части, которые имеют два
исполнения:
исполнение 1 - шпильки с одинаковыми резьбовыми концами (рисунок 2, таблица 3; 4);
исполнение 2 - шпильки с ввинчиваемым резьбовым концом (рисунок 2, таблица 3; 4).
Примечания
1 Шпильки на условное давление Ру свыше 4,0 МПа (40
кгс/см2) и температуру свыше 300 °С применяются только типа 2.
2
Допускается применять шпильки типа 1, выполненные способом накатки, при
температуре до 400 °С.
(Новая
редакция, Изм. № 1).

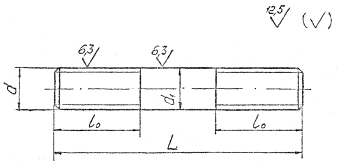

Тип 1
Рисунок 1
Таблица 1
В миллиметрах
Номинальный
диаметр резьбы, d
|
10
|
12
|
16
|
20
|
24
|
27
|
30
|
36
|
42
|
48
|
52
|
56
|
Шаг
резьбы, Р
|
крупный
|
1,5
|
1,75
|
2,0
|
2,5
|
3,0
|
3,5
|
4,0
|
4,5
|
5,0
|
5,5
|
мелкий
|
-
|
3,0
|
4,0
|
Диаметр
гладкой части d1
|
по ГОСТ 19256
или ГОСТ 19258
|
Таблица 2
Размеры в миллиметрах
Длина
шпильки L
|
Номинальный
диаметр резьбы d
|
Номин.
|
10
|
12
|
16
|
20
|
24
|
27
|
30
|
36
|
42
|
48
|
52
|
56
|
Длина резьбового конца, L0
|
50
|
22
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
60
|
25
|
-
|
-
|
-
|
|
-
|
-
|
-
|
-
|
-
|
-
|
70
|
32
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
80
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
90
|
40
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
100
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
110
|
48
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
120
|
55
|
-
|
-
|
-
|
-
|
-
|
-
|
130
|
60
|
-
|
-
|
-
|
-
|
-
|
140
|
-
|
-
|
-
|
-
|
-
|
150
|
70
|
-
|
-
|
-
|
-
|
160
|
-
|
75
|
-
|
-
|
-
|
170
|
-
|
-
|
-
|
-
|
180
|
-
|
-
|
-
|
-
|
190
|
-
|
-
|
-
|
-
|
200
|
-
|
90
|
-
|
-
|
210
|
-
|
-
|
-
|
-
|
220
|
-
|
-
|
95
|
-
|
230
|
-
|
-
|
-
|
240
|
-
|
-
|
-
|
-
|
250
|
-
|
-
|
-
|
105
|
260
|
-
|
-
|
-
|
270
|
-
|
-
|
-
|
280
|
-
|
-
|
-
|
290
|
-
|
-
|
-
|
300
|
-
|
-
|
-
|
310
|
-
|
-
|
-
|
-
|
320
|
-
|
-
|
-
|
-
|
330
|
-
|
-
|
-
|
-
|
340
|
-
|
-
|
-
|
-
|
350
|
-
|
-
|
-
|
-
|
-
|
360
|
-
|
-
|
-
|
-
|
-
|
370
|
-
|
-
|
-
|
-
|
-
|
380
|
-
|
-
|
-
|
-
|
-
|
390
|
-
|
-
|
-
|
-
|
-
|
-
|
400
|
-
|
-
|
-
|
-
|
-
|
-
|
Примечания
1. Допускается изготовление шпильки типа 1 с длиной
до 180 мм нарезанной по всей длине.
2.
Шпильки при номинальном диаметре резьбы более 48 мм выполняются способом
накатки при наличии резьбонакатного инструмента.
Примеры условных обозначений:
Шпильки типа 1, с диаметром резьбы d = 42 мм, с крупным шагом резьбы, с полем допуска 8g, длиной шпильки L = 160 мм, из стали марки 35, без покрытия:
Шпилька 1-М42-8g´160.35 ОСТ 26-2040-96.
То же, с мелким шагом резьбы, с покрытием 02 толщиной 15 мкм:
Шпилька 1-М42´3-8g´160.35.0215 ОСТ 26-2040-96
То же, шпильки, выполненной способом накатки:
Шпилька 1Н-М42´3-8g´160.35.0215 ОСТ 26-2040-96.

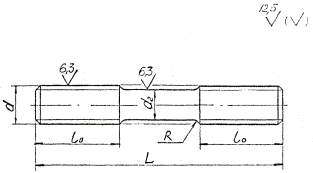

Тип 2
Исполнение 1

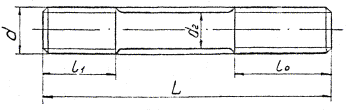

Исполнение 2
Остальное см. исполнение 1
Рисунок 2
Таблица 3
В миллиметрах
Номинальный
диаметр резьбы d
|
10
|
12
|
16
|
20
|
24
|
27
|
30
|
36
|
42
|
48
|
52
|
56
|
60
|
64
|
68
|
76
|
80
|
Шаг
резьбы Р
|
крупный
|
1,5
|
1,75
|
2,0
|
2,5
|
3,0
|
3,5
|
4,0
|
4,5
|
5,0
|
5,5
|
6,0
|
-
|
мелкий
|
-
|
3,0
|
4,0
|
6,0
|
Диаметр
гладкой части d2
|
c крупным шагом
|
Номин.
|
7,8
|
9,5
|
13
|
16
|
20
|
22
|
24
|
30
|
35
|
40
|
44
|
48
|
52
|
54
|
56
|
-
|
с
мелким шагом
|
-
|
35
|
40
|
44
|
50
|
54
|
58
|
62
|
68
|
72
|
Радиус
перехода R
|
6
|
8
|
12
|
16
|
Длина
ввинчиваемого резъбового конца l1
|
Номин.
|
15
|
18
|
22
|
28
|
35
|
38
|
42
|
50
|
58
|
65
|
70
|
75
|
80
|
90
|
95
|
105
|
110
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Примечание -
Размеры радиусов перехода R
не распространяются на шпильки, резьба которых выполняется способом накатки.
Таблица 4
В миллиметрах
Длина
шпильки L
|
Номинальный
диаметр резьбы d
|
Номин.
|
10
|
12
|
16
|
20
|
24
|
27
|
30
|
36
|
42
|
48
|
52
|
56
|
60
|
64
|
68
|
76
|
80
|
Длина резьбового конца, L0
|
50
|
22
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
60
|
25
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
70
|
32
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
80
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
90
|
40
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
100
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
110
|
48
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
120
|
55
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
130
|
60
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
140
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
150
|
70
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
160
|
-
|
75
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
170
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
180
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
190
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
200
|
-
|
90
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
210
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
220
|
-
|
-
|
95
|
-
|
-
|
-
|
-
|
-
|
-
|
230
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
240
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
250
|
-
|
-
|
-
|
105
|
115
|
120
|
-
|
-
|
-
|
260
|
-
|
-
|
-
|
-
|
-
|
-
|
270
|
-
|
-
|
-
|
-
|
-
|
-
|
280
|
-
|
-
|
-
|
-
|
-
|
-
|
290
|
-
|
-
|
-
|
-
|
-
|
-
|
300
|
-
|
-
|
-
|
-
|
-
|
-
|
310
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
320
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
330
|
-
|
-
|
-
|
-
|
125
|
135
|
-
|
340
|
-
|
-
|
-
|
-
|
-
|
350
|
-
|
-
|
-
|
-
|
-
|
135
|
360
|
-
|
-
|
-
|
-
|
-
|
370
|
-
|
-
|
-
|
-
|
-
|
380
|
-
|
-
|
-
|
-
|
-
|
390
|
-
|
-
|
-
|
-
|
-
|
-
|
400
|
-
|
-
|
-
|
-
|
-
|
-
|
410
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
420
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
440
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
460
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
480
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
500
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
520
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
540
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
560
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
580
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
600
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
620
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
640
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
660
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
680
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
700
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
720
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
740
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
760
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
780
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
800
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
820
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
840
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
860
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
880
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
900
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
Примечание - Шпильки при номинальном диаметре
резьбы более 48 мм выполняются способом накатки при наличии резьбонакатного
инструмента.
Примеры условных обозначений:
Шпилька типа 2, исполнения 1 с диаметром резьбы d = 42 мм, с крупным шагом резьбы, с полем допуска 8g, длиной шпильки L = 160 мм, из стали марки 35, без покрытия:
Шпилька 2-1-М42-8g´160.35 ОСТ 26-2040-96.
То же исполнения 2, с мелким шагом резьбы, с покрытием 02 толщиной
15 мкм:
Шпилька 2-2-М42´3-8g´160.35.0215 ОСТ 26-2040-96.
То же шпильки, выполненной способом накатки:
Шпилька 2H-2-М42´3-8g´160.35.02-15 ОСТ 26-2040-96.
4 Резьба - по ГОСТ
24705, поле допуска - по ГОСТ
16093, для резьб диаметром до 48 мм - 8g, для резьб диаметром свыше 48 мм - 6g.
5 Допуски размеров, расположение поверхностей и методы контроля по ГОСТ 1759.1.
6 Технические требования - по ОСТ
26-2043.
7 Масса шпилек приведена в справочных приложениях А, Б, В, Г, Д, Е.
(справочное)
Масса шпилек типа 1, выполненных способом нарезки, с крупным шагом
резьбы.
Таблица А1
Размеры в миллиметрах
Длина
шпильки L
|
Теоретическая масса шпильки, кг, при
номинальном диаметре резьбы d
|
10
|
12
|
16
|
20
|
24
|
27
|
30
|
36
|
42
|
48
|
52
|
56
|
50
|
0,026
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
60
|
0,031
|
0,045
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
70
|
0,037
|
0,054
|
0,094
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
60
|
0,044
|
0,062
|
0,110
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
90
|
0,050
|
0,070
|
0,125
|
0,190
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
100
|
0,055
|
0,080
|
0,140
|
0,214
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
110
|
0,061
|
0,088
|
0,156
|
0,239
|
0,336
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
120
|
0,067
|
0,097
|
0,171
|
0,263
|
0,371
|
0,470
|
-
|
-
|
-
|
-
|
-
|
-
|
130
|
0,073
|
0,105
|
0,187
|
0,287
|
0,406
|
0,514
|
0,623
|
-
|
-
|
-
|
-
|
-
|
140
|
0,079
|
0,114
|
0,202
|
0,311
|
0,441
|
0,558
|
0,678
|
-
|
-
|
-
|
-
|
-
|
150
|
0,085
|
0,122
|
0,218
|
0,335
|
0,476
|
0,602
|
0,732
|
1,04
|
-
|
-
|
-
|
-
|
160
|
-
|
0,131
|
0,233
|
0,360
|
0,511
|
0,647
|
0,787
|
1,12
|
1,51
|
-
|
-
|
-
|
170
|
-
|
0,140
|
0,240
|
0,384
|
0,546
|
0,691
|
0,842
|
1,20
|
1,62
|
-
|
-
|
-
|
180
|
-
|
0,149
|
0,263
|
0,408
|
0,580
|
0,735
|
0,897
|
1,28
|
1,73
|
-
|
-
|
-
|
190
|
-
|
0,157
|
0,279
|
0,432
|
0,616
|
0,779
|
0,951
|
1,36
|
1,84
|
-
|
-
|
-
|
200
|
-
|
0,167
|
0,294
|
0,456
|
0,650
|
0,823
|
1,006
|
1,43
|
1,95
|
2,50
|
-
|
-
|
210
|
-
|
-
|
0,310
|
0,480
|
0,686
|
0,868
|
1,061
|
1,51
|
2,06
|
2,64
|
-
|
-
|
220
|
-
|
-
|
0,325
|
0,504
|
0,720
|
0,912
|
1,116
|
1,59
|
2,17
|
2,78
|
3,28
|
-
|
230
|
-
|
-
|
0,340
|
0,529
|
0,755
|
0,956
|
1,170
|
1,67
|
2,27
|
2,92
|
3,44
|
-
|
240
|
-
|
-
|
-
|
0,553
|
0,790
|
0,999
|
1,225
|
1,75
|
2,38
|
3,06
|
3,61
|
-
|
250
|
-
|
-
|
-
|
0,577
|
0,825
|
1,045
|
1,280
|
1,83
|
2,49
|
3,20
|
3,77
|
4,33
|
260
|
-
|
-
|
-
|
0,601
|
0,860
|
1,089
|
1,334
|
1,91
|
2,60
|
3,34
|
3,94
|
4,52
|
270
|
-
|
-
|
-
|
0,625
|
0,894
|
1,133
|
1,389
|
1,99
|
2,70
|
3,48
|
4,11
|
4,71
|
280
|
-
|
-
|
-
|
0,650
|
0,930
|
1,177
|
1,444
|
2,07
|
2,81
|
3,63
|
4,28
|
4,91
|
290
|
-
|
-
|
-
|
0,674
|
0,964
|
1,222
|
1,498
|
2,14
|
2,91
|
3,77
|
4,44
|
5,10
|
300
|
-
|
-
|
-
|
0,698
|
1,000
|
1,266
|
1,553
|
2,22
|
3,02
|
3,91
|
4,61
|
5,30
|
310
|
-
|
-
|
-
|
-
|
1,034
|
1,310
|
1,608
|
2,30
|
3,13
|
4,05
|
4,77
|
5,49
|
320
|
-
|
|
-
|
-
|
1,069
|
1,354
|
1,663
|
2,38
|
3,24
|
4,19
|
4,94
|
5,68
|
330
|
-
|
-
|
-
|
-
|
1,104
|
1,399
|
1,718
|
2,46
|
3,35
|
4,33
|
5,11
|
5,87
|
340
|
-
|
-
|
-
|
-
|
1,139
|
1,443
|
1,772
|
2,54
|
3,46
|
4,47
|
5,28
|
6,07
|
350
|
-
|
-
|
-
|
-
|
-
|
1,487
|
1,827
|
2,62
|
3,56
|
4,61
|
5,44
|
6,26
|
380
|
-
|
-
|
-
|
-
|
-
|
1,531
|
1,888
|
2,70
|
3,67
|
4,76
|
5,61
|
6,45
|
370
|
-
|
-
|
-
|
-
|
-
|
1,576
|
1,936
|
2,78
|
3,78
|
4,90
|
5,77
|
6,64
|
380
|
-
|
-
|
-
|
-
|
-
|
1,620
|
1,991
|
2,86
|
3,89
|
5,03
|
5,94
|
6,84
|
390
|
-
|
-
|
-
|
-
|
-
|
-
|
2,046
|
2,93
|
3,99
|
5,18
|
6,10
|
7,03
|
400
|
-
|
-
|
-
|
-
|
-
|
-
|
2,100
|
3,01
|
4,10
|
5,32
|
6,27
|
7,23
|
Примечание - Масса подсчитана из условия
плотности материала - 7,85 г/см3.
(справочное)
Масса шпилек типа 1, выполненных способом нарезки, с мелким шагом
резьбы.
Таблица Б1
Размеры в миллиметрах
Длина
шпильки L
|
Теоретическая
масса шпильки, кг, при номинальном диаметре резьбы d
|
42
|
48
|
52
|
56
|
160
|
1,59
|
-
|
-
|
-
|
170
|
1,70
|
-
|
-
|
-
|
180
|
1,81
|
-
|
-
|
-
|
190
|
1,92
|
-
|
-
|
-
|
200
|
2,03
|
2,63
|
-
|
-
|
210
|
2,14
|
2,78
|
-
|
-
|
220
|
2,25
|
2,92
|
3,43
|
-
|
230
|
2,36
|
3,06
|
3,60
|
-
|
240
|
2,47
|
3,20
|
3,77
|
-
|
250
|
2,58
|
3,34
|
3,94
|
4,47
|
260
|
2,69
|
3,48
|
4,11
|
4,65
|
270
|
2,80
|
3,62
|
4,28
|
4,84
|
280
|
2,91
|
3,76
|
4,45
|
5,03
|
290
|
3,02
|
3,90
|
4,62
|
5,22
|
300
|
3,13
|
4,04
|
4,79
|
5,41
|
310
|
3,24
|
4,18
|
4,96
|
5,61
|
320
|
3,35
|
4,32
|
5,13
|
5,80
|
330
|
3,46
|
4,47
|
5,27
|
5,99
|
340
|
3,57
|
4,61
|
5,47
|
6,18
|
350
|
3,68
|
4,75
|
5,64
|
6,38
|
360
|
3,79
|
4,89
|
5,81
|
6,57
|
370
|
3,91
|
5,04
|
5,98
|
6,76
|
380
|
4,01
|
5,18
|
6,15
|
6,95
|
390
|
4,12
|
5,32
|
6,32
|
7,15
|
400
|
4,23
|
5,46
|
6,49
|
7,34
|
Примечание - Масса подсчитана из условия
платности материала - 7,85 г/см3
(справочное)
Масса шпилек типа I, выполненных способом накатки, с крупным шагом резьбы.
Таблица В1
Размеры в миллиметрах
Длина
шпильки L
|
Теоретическая масса шпильки, кг, при
номинальном диаметре резьбы d
|
10
|
12
|
16
|
20
|
24
|
27
|
30
|
36
|
42
|
48
|
52
|
50
|
0,024
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
60
|
0,030
|
0,042
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
70
|
0,034
|
0,050
|
0,092
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
80
|
0,040
|
0,057
|
0,105
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
90
|
0,044
|
0,064
|
0,119
|
0,186
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
100
|
0,049
|
0,071
|
0,131
|
0,206
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
110
|
0,054
|
0,079
|
0,144
|
0,227
|
0,327
|
-
|
-
|
-
|
-
|
-
|
-
|
120
|
0,059
|
0,086
|
0,158
|
0,247
|
0,356
|
0,460
|
-
|
-
|
-
|
-
|
-
|
130
|
0,064
|
0,093
|
0,171
|
0,268
|
0,386
|
0,498
|
0,611
|
-
|
-
|
-
|
-
|
140
|
0,089
|
0,100
|
0,184
|
0,288
|
0,416
|
0,537
|
0,658
|
-
|
-
|
-
|
-
|
150
|
0,074
|
0,107
|
0,198
|
0,309
|
0,446
|
0,575
|
0,705
|
1,02
|
-
|
-
|
-
|
160
|
-
|
0,114
|
0,210
|
0,330
|
0,475
|
0,614
|
0,752
|
1,09
|
1,50
|
-
|
-
|
170
|
-
|
0,121
|
0,224
|
0,350
|
0,504
|
0,652
|
0,800
|
1,15
|
1,59
|
-
|
-
|
180
|
-
|
0,129
|
0,237
|
0,371
|
0,534
|
0,690
|
0,847
|
1,22
|
1,68
|
-
|
-
|
190
|
-
|
0,136
|
0,250
|
0,391
|
0,564
|
0,729
|
0,893
|
1,30
|
1,78
|
-
|
-
|
200
|
-
|
0,143
|
0,263
|
0,412
|
0,594
|
0,767
|
0,940
|
1,37
|
1,87
|
2,46
|
-
|
210
|
-
|
-
|
0,276
|
0,433
|
0,623
|
0,806
|
0,988
|
1,43
|
1,97
|
2,58
|
-
|
220
|
-
|
-
|
0,290
|
0,453
|
0,653
|
0,844
|
1,034
|
1,50
|
2,08
|
2,70
|
3,22
|
230
|
-
|
-
|
0,303
|
0,474
|
0,683
|
0,882
|
1,081
|
1,57
|
2,15
|
2,82
|
3,36
|
240
|
-
|
-
|
-
|
0,494
|
0,712
|
0,921
|
1,129
|
1,64
|
2,25
|
2,94
|
3,51
|
280
|
-
|
-
|
-
|
0,516
|
0,742
|
0,959
|
0,176
|
1,70
|
2,34
|
3,07
|
3,65
|
260
|
-
|
-
|
-
|
0,536
|
0,772
|
0,998
|
1,222
|
1,78
|
2,43
|
3,19
|
3,80
|
270
|
-
|
-
|
-
|
0,556
|
0,802
|
1,036
|
1,270
|
1,84
|
2,54
|
3,31
|
3,95
|
280
|
-
|
-
|
-
|
0,577
|
0,831
|
1,074
|
1,317
|
1,91
|
2,62
|
3,43
|
4,09
|
290
|
-
|
-
|
-
|
0,598
|
0,861
|
1,113
|
1,364
|
1,98
|
2,71
|
3,56
|
4,24
|
300
|
-
|
-
|
-
|
0,618
|
0,891
|
1,151
|
1,411
|
2,05
|
2,81
|
3,68
|
4,38
|
310
|
-
|
-
|
-
|
-
|
0,920
|
1,190
|
1,498
|
2,11
|
2,90
|
3,80
|
4,53
|
320
|
-
|
-
|
-
|
-
|
0,950
|
1,228
|
1,505
|
2,19
|
2,99
|
3,92
|
4,68
|
330
|
-
|
-
|
-
|
-
|
0,980
|
1,266
|
1,552
|
2,25
|
3,10
|
4,05
|
4,82
|
340
|
-
|
-
|
-
|
-
|
1,009
|
1,304
|
1,599
|
2,32
|
3,20
|
4,18
|
4,97
|
350
|
-
|
-
|
-
|
-
|
-
|
1,343
|
1,646
|
2,39
|
3,29
|
4,30
|
5,12
|
360
|
-
|
-
|
-
|
-
|
-
|
1,381
|
1,693
|
2,46
|
3,38
|
4,42
|
5,26
|
370
|
-
|
-
|
-
|
-
|
-
|
1,420
|
1,740
|
2,52
|
3,48
|
4,54
|
5,41
|
380
|
-
|
-
|
-
|
-
|
-
|
1,458
|
1,787
|
2,60
|
3,57
|
4,67
|
5,55
|
390
|
-
|
-
|
-
|
-
|
-
|
-
|
1,834
|
2,66
|
3,67
|
4,79
|
5,70
|
400
|
-
|
-
|
-
|
-
|
-
|
-
|
1,881
|
2,73
|
3,76
|
4,91
|
5,85
|
Примечание
- Масса подсчитана из условия плотности материала - 7,85 г/см3.
|
(справочное)
Масса шпилек типа 1, выполненных способом накатки, с мелким шагом
резьбы
Таблица Г1
Размеры в миллиметрах
Длина
шпильки L
|
Теоретическая масса шпильки, кг,
при номинальном диаметре резьбы d
|
42
|
48
|
52
|
160
|
1,57
|
-
|
-
|
170
|
1,67
|
-
|
-
|
180
|
1,77
|
-
|
-
|
190
|
1,87
|
-
|
-
|
200
|
1,97
|
2,60
|
-
|
210
|
2,07
|
2,73
|
-
|
220
|
2,16
|
2,86
|
3,39
|
230
|
2,26
|
2,99
|
3,54
|
240
|
2,36
|
3,12
|
3,70
|
250
|
2,46
|
3,26
|
3,85
|
260
|
2,56
|
3,38
|
4,00
|
270
|
2,67
|
3,51
|
4,16
|
280
|
2,77
|
3,64
|
4,31
|
290
|
2,85
|
3,77
|
4,47
|
300
|
2,95
|
3,90
|
4,62
|
310
|
3,05
|
4,03
|
4,77
|
320
|
3,15
|
4,16
|
4,93
|
330
|
3,25
|
4,29
|
5,08
|
340
|
3,35
|
4,42
|
5,24
|
350
|
3,44
|
4,55
|
5,39
|
360
|
3,54
|
4,68
|
5,54
|
370
|
3,64
|
4,81
|
5,70
|
380
|
3,74
|
4,94
|
5,85
|
390
|
3,84
|
5,07
|
6,01
|
400
|
3,94
|
5,20
|
6,16
|
Примечание
- Масса подсчитана из условия плотности материала - 7,85 г/см3.
(справочное)
Масса шпилек типа 2, выполненных способом нарезки и накатки с
крупным шагом резьбы
Таблица Д1
Размеры в миллиметрах
Длина
шпильки L
|
Теоретическая масса шпильки, кг,
при номинальном диаметре резьбы d
|
10
|
12
|
16
|
20
|
24
|
27
|
30
|
36
|
42
|
48
|
52
|
56
|
60
|
64
|
68
|
50
|
0,024
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
60
|
0,028
|
0,042
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
70
|
0,032
|
0,048
|
0,092
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
80
|
0,036
|
0,053
|
0,102
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
90
|
0,039
|
0,059
|
0,112
|
0,182
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
100
|
0,043
|
0,064
|
0,123
|
0,198
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
120
|
0,047
|
0,070
|
0,133
|
0,214
|
0,322
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
0,051
|
0,075
|
0,144
|
0,230
|
0,347
|
0,455
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
130
|
0,054
|
0,081
|
0,154
|
0,245
|
0,372
|
0,485
|
0,604
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
140
|
0,058
|
0,086
|
0,164
|
0,261
|
0,396
|
0,515
|
0,640
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
150
|
0,062
|
0,092
|
0,175
|
0,277
|
0,421
|
0,545
|
0,675
|
1,02
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
160
|
-
|
0,098
|
0,185
|
0,293
|
0,446
|
0,575
|
0,711
|
1,07
|
1,49
|
-
|
-
|
-
|
-
|
-
|
-
|
170
|
-
|
0,103
|
0,196
|
0,309
|
0,470
|
0,605
|
0,746
|
1,13
|
1,56
|
-
|
-
|
-
|
-
|
-
|
-
|
180
|
-
|
0,109
|
0,206
|
0,324
|
0,495
|
0,634
|
0,782
|
1,18
|
1,64
|
-
|
-
|
-
|
-
|
-
|
-
|
190
|
-
|
0,114
|
0,216
|
0,340
|
0,520
|
0,664
|
0,817
|
1,24
|
1,71
|
-
|
-
|
-
|
-
|
-
|
-
|
200
|
-
|
0,120
|
0,227
|
0,356
|
0,544
|
0,694
|
0,853
|
1,30
|
1,79
|
2,42
|
-
|
-
|
-
|
-
|
-
|
210
|
-
|
-
|
0,237
|
0,371
|
0,569
|
0,724
|
0,888
|
1,35
|
1,86
|
2,52
|
-
|
-
|
-
|
-
|
-
|
220
|
-
|
-
|
0,248
|
0,388
|
0,594
|
0,754
|
0,924
|
1,41
|
1,94
|
2,62
|
3,14
|
-
|
-
|
-
|
-
|
230
|
-
|
-
|
0,258
|
0,403
|
0,618
|
0,784
|
0,959
|
1,46
|
2,01
|
2,72
|
3,26
|
-
|
-
|
-
|
-
|
240
|
-
|
-
|
-
|
0,419
|
0,643
|
0,814
|
0,995
|
1,52
|
2,09
|
2,81
|
3,38
|
-
|
-
|
-
|
-
|
250
|
-
|
-
|
-
|
0,435
|
0,668
|
0,843
|
1,030
|
1,57
|
2,17
|
2,91
|
3,50
|
4,13
|
4,85
|
5,52
|
-
|
260
|
-
|
-
|
-
|
0,451
|
0,692
|
0,873
|
1,066
|
1,63
|
2,24
|
3,01
|
3,62
|
4,27
|
5,02
|
5,70
|
-
|
270
|
-
|
-
|
-
|
0,466
|
0,717
|
0,903
|
1,101
|
1,68
|
2,32
|
3,11
|
3,74
|
4,41
|
5,18
|
5,88
|
-
|
280
|
-
|
-
|
-
|
0,482
|
0,742
|
0,933
|
1,137
|
1,74
|
2,39
|
3,21
|
3,86
|
4,56
|
5,35
|
6,06
|
-
|
290
|
-
|
-
|
-
|
0,498
|
0,766
|
0,963
|
1,172
|
1,80
|
2,47
|
3,31
|
3,98
|
4,70
|
5,52
|
6,24
|
-
|
300
|
-
|
-
|
-
|
0,514
|
0,791
|
0,993
|
1,208
|
1,85
|
2,55
|
3,41
|
4,10
|
4,84
|
5,68
|
6,42
|
-
|
310
|
-
|
-
|
-
|
-
|
0,816
|
1,022
|
1,244
|
1,91
|
2,62
|
3,50
|
4,22
|
4,98
|
5,85
|
6,60
|
-
|
320
|
-
|
-
|
-
|
-
|
0,840
|
1,052
|
1,279
|
1,96
|
2,70
|
3,60
|
4,34
|
5,12
|
6,02
|
6,78
|
-
|
330
|
-
|
-
|
-
|
-
|
0,865
|
1,082
|
1,315
|
2,02
|
2,77
|
3,70
|
4,46
|
5,26
|
6,18
|
6,96
|
7,88
|
340
|
-
|
-
|
-
|
-
|
0,890
|
1,112
|
1,350
|
2,07
|
2,84
|
3,80
|
4,57
|
5,41
|
6,35
|
7,14
|
8,07
|
350
|
-
|
-
|
-
|
-
|
-
|
1,142
|
1,386
|
2,13
|
2,92
|
3,90
|
4,69
|
5,55
|
6,52
|
7,32
|
8,26
|
360
|
-
|
-
|
-
|
-
|
-
|
1,172
|
1,421
|
2,18
|
3,00
|
4,00
|
4,81
|
5,69
|
6,68
|
7,50
|
8,46
|
370
|
-
|
-
|
-
|
-
|
-
|
1,201
|
1,457
|
2,24
|
3,07
|
4,10
|
4,93
|
5,83
|
6,85
|
7,68
|
8,65
|
380
|
-
|
-
|
-
|
-
|
-
|
1,231
|
1,492
|
2,29
|
3,15
|
4,20
|
5,05
|
5,97
|
7,02
|
7,86
|
8,85
|
390
|
-
|
-
|
-
|
-
|
-
|
-
|
1,528
|
2,35
|
3,22
|
4,29
|
5,17
|
6,12
|
7,19
|
8,04
|
9,04
|
400
|
-
|
-
|
-
|
-
|
-
|
-
|
1,563
|
2,41
|
3,30
|
4,39
|
5,29
|
6,26
|
7,35
|
8,22
|
9,23
|
410
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
2,46
|
3,38
|
4,49
|
5,41
|
6,40
|
7,52
|
8,40
|
9,43
|
420
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
2,52
|
3,45
|
4,59
|
5,53
|
6,54
|
7,68
|
8,58
|
9,62
|
440
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
2,63
|
3,60
|
4,79
|
5,77
|
6,83
|
8,02
|
8,94
|
10,00
|
460
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
2,74
|
3,75
|
4,98
|
6,01
|
7,11
|
8,35
|
9,30
|
10,39
|
480
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
2,85
|
3,90
|
5,18
|
6,25
|
7,39
|
8,68
|
9,66
|
10,78
|
500
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
2,96
|
4,06
|
5,38
|
6,48
|
7,68
|
9,02
|
10,02
|
11,17
|
520
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
3,07
|
4,21
|
5,58
|
6,72
|
7,96
|
9,35
|
10,38
|
11,55
|
540
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
4,98
|
5,77
|
6,96
|
8,25
|
9,68
|
10,74
|
11,94
|
560
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
4,51
|
5,97
|
7,20
|
8,53
|
10,02
|
11,10
|
12,33
|
580
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
4,66
|
6,17
|
7,44
|
8,81
|
10,35
|
11,46
|
12,71
|
600
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
11,82
|
13,03
|
620
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
13,47
|
640
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
13,85
|
Примечание - Масса подсчитана из условия
плотности материала 7,85 г/см3.
(справочное)
Масса шпилек типа 2, выполненных способом нарезки и накатки с
мелким шагом резьбы
Таблица Е1
Размеры в миллиметрах
Длина
шпильки L
|
Теоретическая масса шпильки, кг,
при номинальном диаметре резьбы d
|
42
|
48
|
52
|
56
|
60
|
64
|
68
|
76
|
80
|
160
|
1,56
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
170
|
1,63
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
180
|
1,71
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
190
|
1,78
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
200
|
1,86
|
2,55
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
210
|
1,94
|
2,65
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
220
|
2,01
|
2,75
|
3,29
|
-
|
-
|
-
|
-
|
-
|
-
|
230
|
2,09
|
2,85
|
3,41
|
-
|
-
|
-
|
-
|
-
|
-
|
240
|
2,16
|
2,95
|
3,53
|
-
|
-
|
-
|
-
|
-
|
-
|
250
|
2,24
|
3,04
|
3,65
|
4,31
|
5,03
|
5,79
|
-
|
-
|
-
|
260
|
2,31
|
3,14
|
3,77
|
4,46
|
5,21
|
5,99
|
-
|
-
|
-
|
270
|
2,39
|
3,24
|
3,89
|
4,62
|
5,33
|
6,20
|
-
|
-
|
-
|
280
|
2,47
|
3,34
|
4,01
|
4,77
|
5,57
|
6,41
|
-
|
-
|
-
|
290
|
2,54
|
3,44
|
4,13
|
4,92
|
5,75
|
6,62
|
-
|
-
|
-
|
300
|
2,62
|
3,54
|
4,25
|
5,08
|
5,93
|
6,82
|
-
|
-
|
-
|
310
|
2,69
|
3,64
|
4,37
|
5,23
|
6,11
|
7,03
|
-
|
-
|
-
|
320
|
2,77
|
3,73
|
4,49
|
5,39
|
6,29
|
7,24
|
-
|
-
|
-
|
330
|
2,84
|
3,83
|
4,61
|
5,54
|
6,47
|
7,45
|
8,49
|
10,46
|
-
|
340
|
2,92
|
3,93
|
4,72
|
5,70
|
6,65
|
7,65
|
8,73
|
10,65
|
-
|
350
|
2,99
|
4,03
|
4,84
|
5,85
|
6,83
|
7,86
|
8,96
|
10,93
|
12,20
|
360
|
3,07
|
4,13
|
4,96
|
6,00
|
7,01
|
8,07
|
9,20
|
11,22
|
12,52
|
370
|
3,15
|
4,23
|
5,08
|
6,16
|
7,19
|
8,27
|
9,44
|
11,50
|
12,84
|
380
|
3,22
|
4,33
|
5,20
|
6,31
|
7,37
|
8,48
|
9,67
|
11,79
|
13,16
|
390
|
3,30
|
4,43
|
5,32
|
6,47
|
7,55
|
8,69
|
9,91
|
12,08
|
13,48
|
400
|
3,37
|
4,52
|
5,44
|
6,62
|
7,73
|
8,90
|
10,14
|
12,36
|
13,80
|
410
|
3,44
|
4,62
|
5,56
|
6,77
|
7,91
|
9,10
|
10,38
|
12,65
|
14,12
|
420
|
3,52
|
4,72
|
5,68
|
6,93
|
8,09
|
9,31
|
10,62
|
12,93
|
14,34
|
440
|
3,67
|
4,92
|
5,92
|
7,24
|
8,45
|
9,73
|
11,10
|
13,50
|
15,07
|
460
|
3,82
|
5,12
|
6,16
|
7,55
|
8,81
|
10,14
|
11,57
|
14,07
|
15,71
|
480
|
3,98
|
5.31
|
6,40
|
7,85
|
9,17
|
10,56
|
12,04
|
14,64
|
16,35
|
500
|
4,13
|
5,51
|
6,63
|
8,16
|
9,53
|
10,97
|
12,52
|
15,21
|
16,99
|
520
|
4,28
|
5,71
|
6,87
|
8,47
|
9,89
|
11,39
|
12,99
|
15,78
|
17,63
|
540
|
4,43
|
5,90
|
7,11
|
8,78
|
10,25
|
11,80
|
13,47
|
16,35
|
13,27
|
560
|
4,53
|
6,10
|
7,35
|
9,03
|
10,60
|
12,22
|
13,94
|
16,92
|
18,91
|
580
|
4,73
|
6,30
|
7,59
|
9,40
|
10,98
|
12,63
|
14,41
|
17,49
|
19,55
|
600
|
-
|
-
|
-
|
-
|
-
|
13,04
|
14,89
|
18,06
|
20,19
|
620
|
-
|
-
|
-
|
-
|
-
|
-
|
15,36
|
18,63
|
20,83
|
640
|
-
|
-
|
-
|
-
|
-
|
-
|
15,84
|
19,20
|
21,47
|
660
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
19,77
|
22,11
|
680
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
20,34
|
22,75
|
700
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
23,38
|
720
|
|
|
-
|
|
-
|
-
|
|
|
24,02
|
740
|
|
|
-
|
|
-
|
-
|
|
|
24,66
|
760
|
|
|
-
|
|
-
|
-
|
|
|
25,30
|
780
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
25,94
|
800
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
26,58
|
820
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
27,22
|
840
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
27,86
|
860
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
28,50
|
880
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
29,14
|
900
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
29,78
|
Примечание - Масса подсчитана из условия
плотности материала - 7,85 г/см3.
СОДЕРЖАНИЕ
|
