ОСТ 26-2041-96

СТАНДАРТ ОТРАСЛИ



ГАЙКИ ДЛЯ ФЛАНЦЕВЫХ
СОЕДИНЕНИЙ

Конструкция и размеры





Акционерное общество

Центральное конструкторское
бюро нефтеаппаратуры



Предисловие

1 РАЗРАБОТАН Акционерным обществом «Центральное конструкторское бюро нефтеаппаратуры» (АО «ЦКБН»)

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Указанием по АО «ЦКБН» от 24 марта 1997 г. № 4.

3 ВЗАМЕН ОСТ 26-2041-77

4 ПЕРЕИЗДАНИЕ 1996 г., декабрь с изменениями № 1; 2; 3; 4; 5; 6.

1-ИУС № 1-1982 г., 2-ИУС № 4-1983 г., 3-ИУС № 12-1983 г., 4-ИУС № 12-1987 г., 5-ИУС № 3-1989 г., 6-ИУС № 2-1991 г.

5 СРОК ПЕРВОЙ ПРОВЕРКИ - 2000 г., периодичность проверки - 5 лет.



ОСТ 26-2041-96

СТАНДАРТ ОТРАСЛИ

ГАЙКИ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ

Конструкция и размеры

Дата введения 1997-04-01

1 Область применения

Настоящий стандарт распространяется на гайки шестигранные для фланцевых соединений трубопроводов и соединительный частей, арматуры, приборов, сосудов и аппаратов, применяемых в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности на условное давление Ру до 16 МПа (160 кгс/см2) и температуру от минус 70 до 600 °С.

Стандарт разработан в развитие ГОСТ 9064.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей.

ГОСТ 9064-75 Гайки для фланцевых соединений с температурой среды от 0 до 650 °С. Типы и основные размеры.

ГОСТ 16093-81 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором.

ГОСТ 24705-81 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры.

ОСТ 26-2043-91 Болты, шпильки, гайки и шайбы для фланцевых соединений. Технические требования.

3 Конструкция и размеры

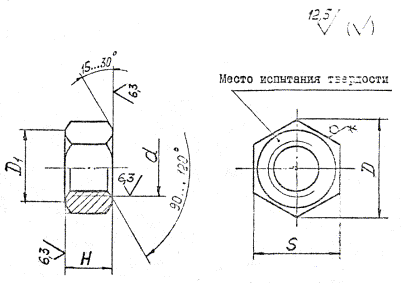

3.1 Конструкция и размеры гаек должны соответствовать указанным на рисунке 1 и в таблице 1.

D1 = (0,90 - 0,95)S

* Шероховатость граней для штампованных или кованных гаек.

Рисунок 1

Таблица 1

В миллиметрах

Номинальный диаметр резьбы d

10

12

16

20

24

27

30

36

42

48

52

56

60

64

68

76

80

Шаг резьбы, Р

крупный

1,5

1,75

2,0

2,5

3,0

3,5

4,0

4,5

5,0

5,5

6,0

-

мелкий



-

3,0

4,0

6,0

Размер «под ключ» S

номин.

17

19

24

30

36

41

46

55

65

75

80

85

90

95

100

110

115

Диаметр описанной окружности D, не менее

18,8

21,0

26,7

33,5

40,3

45,9

51,4

61,7

73,1

84,5

90,4

96,0

102,0

107,5

113,5

124,0

130,0

Высота Н

номин.

10

12

16

20

24

27

30

36

42

48 52

56

60

64

68

76

80

Предельное смещение оси отверстия относительно граней

-

0,40

0,50

0,60

0,70

0,80

0,87

Примеры условных обозначений:

Гайка с диаметром резьбы d = 16 мм, с крупным шагом резьбы, с полем допуска 7Н, из стали марки 25, без покрытия:

Гайка М16.7Н.25 ОСТ 26-2041-98

То же, с диаметром резьбы d = 76 мм, с мелким шагом резьбы, с полем допуска 6Н, из стали марки 25, с покрытием 02 толщиной 15 мкм:

Гайка М76´6.6Н.25.0215 ОСТ 26-2041-96.

4 Резьба - по ГОСТ 24705, поле допуска - по ГОСТ 16093, для резьб диаметром до 48 мм - 7Н, для резьб диаметром свыше 48 м - 6Н.

5 Допуски размеров, отклонений формы и расположения поверхностей, методы контроля - по ГОСТ 1759.1.

5а Допускается для гаек, изготовляемых ковкой, предельные отклонения для размера «под ключ» по h16.

(Введен дополнительно, Изм. № 1).

6 Технические требования - по ОСТ 26-2043.

7 Масса гаек приведена в справочном приложении А.

Приложение А

(справочное)

Таблица А1

Размеры в миллиметрах

Номинальный диаметр резьбы d

Теоретическая масса гайки, кг

с крупным шагом

с мелким шагом

10

0,014

-

12

0,019

-

16

0,039

-

20

0,077

-

24

0,133

-

27

0,194

-

30

0,277

-

36

0,446

-

42

0,777

0,797

48

1,197

1,232

52

1,420

1,465

56

1,668

1,726

60

2,080

2,122

64

2,310

2,376

68

2,740

2,816

76

-

3,530

80

-

4,020

Примечание - Масса подсчитана из условия плотности материала - 7,85 г/см3.
