OCT 26-2007-83

ОТРАСЛЕВОЙ СТАНДАРТ

ЛЮК С ФЛАНЦАМИ, ПРИВАРНЫМИ ВСТЫК,
ПОД ПРОКЛАДКУ ВОСЬМИУГОЛЬНОГО СЕЧЕНИЯ
СТАЛЬНЫХ СВАРНЫХ СОСУДОВ И АППАРАТОВ

Конструкция



Предисловие

1. РАЗРАБОТАН Центральным конструкторским бюро нефтеаппаратуры (ЦКБН)

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ письмом министерства химического и нефтяного машиностроения от 23 мая 1983 г. № 11-10-4/740

3. ЗАРЕГИСТРИРОВАН ВНИИКИ ГР № 8297567 от 16 сентября 1983 г.

4. ВЗАМЕН ОСТ 26-2007-77

5. ПЕРЕИЗДАНИЕ 1994 г., июнь С ИЗМЕНЕНИЯМИ № 1; 2; 3; 4: 1 - ИУС № 3-1987 г., 2 - ИУС № 6-1989 г., 3 - ИУС № 2-1990 г., 4 - ИУС № 7; 8-1992 г.

6. СРОК ПЕРВОЙ ПРОВЕРКИ - 1997 г. периодичность проверим - 5 лет.



ОТРАСЛЕВОЙ СТАНДАРТ

ЛЮКИ С ФЛАНЦАМИ, ПРИВАРНЫМИ ВСТЫК,
ПОД ПРОКЛАДКУ ВОСЬМИУГОЛЬНОГО СЕЧЕНИЯ
СТАЛЬНЫХ СВАРНЫХ СОСУДОВ И АППАРАТОВ

Конструкция

Дата введения 1984-01-01

1. Область применения

Настоящий, стандарт распространяется на люки с фланцами приварными встык под прокладку восьмиугольного сечения стальных сварных сосудов и аппаратов на условное давление от 6,3 до 16,0 МПа (от 63 до 160 кгс/см2) и температуру от минус 70° до 540 °С.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 28759.4-90 Фланцы сосудов и аппаратов стальные приварные встык под прокладку восьмиугольного сечения. Конструкция и размеры.

ГОСТ 28759.8-90 Прокладки металлические восьмиугольного сечения. Конструкция и размеры. Технические требования.

OCT 26-2002-83 Люки с плоскими крышками стальных сварных сосудов и аппаратов. Конструкция.

ОСТ 26-2008-83 Крышки плоские люков стальных сварных сосудов и аппаратов. Конструкция.

ОСТ 26-2010-83 Обечайки люков стальных сварных сосудов и аппаратов. Конструкция.

ОСТ 26-2011-83 Люки стальных сварных сосудов и аппаратов. Общие технические требования.

ОСТ 26-2040-96 Шпильки для фланцевых соединений. Конструкция и размеры.

ОСТ 26-2041-96 Гайки для фланцевых соединений. Конструкция и размеры.

ОСТ 26-2042-96 Шайбы для фланцевых соединений. Конструкция и размеры.

(Измененная редакция. Изм. № 5).

3. Конструкция и основные размеры

3.1. Стандарт устанавливает конструкции люков следующих исполнений:

1 - люки с обечайками по рисунку 1.

2 - люки с обечайками по рисунку 2.

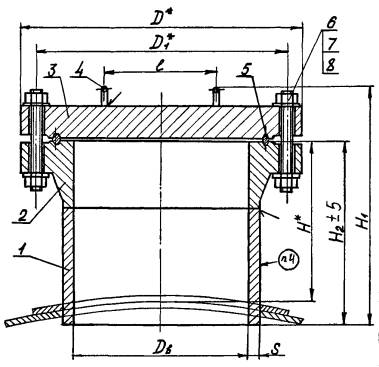

3.2 Конструкция и размеры люков исполнения 1 должны соответствовать указанным на рисунке 1 и в таблице 1.

1. Обечайка исполн. 1 по ОСТ 26-2010. 2. Фланец исполн. 1 по ГОСТ 28759.4. 3. Крышка исполн. 4 по ОСТ 26-2008.
4. Ручка по ОСТ 26-2002. 5. Прокладка по ГОСТ 28759.8. 6. Шпилька по ОСТ 26-2040. 7. Гайка по ОСТ 26-2041.
8. Шайба по ОСТ 26-2042

Рисунок 1

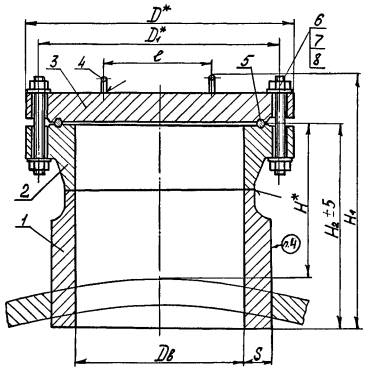

3.3. Конструкция и размеры люков исполнения 2 должны соответствовать указанным на рисунке 2 и в таблице 1.

1. Обечайка исполн. 2 по ОСТ 26-2010. 2. Фланец исполн. 1 по ГОСТ 28759.4. 3. Крышка исполн. 4 по ОСТ 26-2008.
4. Ручка по ОСТ 26-2002. 5. Прокладка по ГОСТ 28759.8. 6. Шпилька по ОСТ 26-2040. 7. Гайка по ОСТ 26-2041.
8. Шайба по ОСТ 26-2042.

Рисунок 2

Таблица 1

Размеры в миллиметрах

Давление условное

Диаметр внутренний люка, Dв

D*

D1*

H*

H1

H2

l

S

МПа

кгс/см2

исп. 1

исп. 2

63

63

400

590

530

300

555

430

250

14

-

20

-

320

575

450

32

-

350

605

480

-

45

-

50

390

645

520

-

65

100

100

630

565

350

685

545

20

-

370

605

565

30

-

385

620

580

-

40

400

735

595

-

50

430

765

620

-

60

440

795

635

-

65

470

805

665

-

75

160

160

715

630

420

890

720

32

-

440

910

740

-

45

460

930

760

-

60

530

1000

830

-

75

540

1010

840

-

80

560

1030

860

-

90

6,3

63

450

640

580

270

545

410

300

16

-

290

565

430

22

-

310

595

460

30

-

340

615

480

-

40

360

635

500

-

50

380

655

520

-

55

400

675

540

-

65

420

695

560

-

70

10,0

100

690

625

350

600

550

24

-

370

620

570

32

-

390

640

590

-

45

420

770

620

-

55

450

800

650

-

65

480

830

680

-

75

490

840

690

-

80

16,0

160

775

690

420

905

725

34

-

480

965

785

-

50

520

1005

825

-

70

560

1045

865

-

85

590

1075

895

-

95

600

1085

905

-

100

6,3

63

500

695

635

280

560

420

16

-

310

490

450

26

-

340

620

490

-

36

370

650

510

-

45

400

680

540

-

55

420

700

560

-

65

545

730

590

-

75

10,0

100

750

685

400

765

605

26

-

460

825

665

-

36

480

845

685

-

45

500

865

705

-

70

520

885

725

-

80

540

905

745

-

90

* Для справок

Пример условного обозначения люка исполнения 2 диаметром Dв = 400 мм, на условное давление 6,3 МПа, с размером S = 45 мм, основной шифр материального исполнения люка 3, дополнительный шифр материального исполнения люка 3, шифр материального исполнения крепежных деталей 1:

Люк 2-400-6,3-45-3-3-1   ОСТ 26-2007-83".

4. Технические требования и маркировка по ОСТ 26-2011

5. Масса люков указана в справочном приложении А.

Приложение А
(справочное)

Таблица А.1

Масса люков

Давление условное

Диаметр внутренний люка, мм

Толщина стенки обечайки, мм

Масса, кг

МПа

кгс/см2

6,3

63

400

14

259

20

279

32

318

45

369

50

392

65

472

10,0

100

20

380

30

421

40

482

50

527

60

589

65

620

75

685

16,0

160

32

795

45

901

60

1006

75

1118

80

1170

90

1265

6,3

63

450

16

314

22

339

30

378

40

420

50

470

55

503

65

561

70

600

10,0

100

24

408

32

447

45

511

55

576

65

647

75

746

80

783

16,0

160

34

958

50

1103

70

1265

85

1404

95

1520

100

1675

6,3

63

500

16

378

26

426

36

474

45

529

55

595

65

660

75

740

10,0

100

26

653

36

717

45

785

70

973

80

1063

90

1108

Примечание - Масса люков подсчитана при плотности стали 7,85 г/см3.
