OCT 26-2095-83
ОТРАСЛЕВОЙ СТАНДАРТ
КРЫШКИ, ОБЛИЦОВАННЫЕ ЛИСТОМ ИЗ
КОРРОЗИОННОСТОЙКОЙ СТАЛИ, ЛЮКОВ
СТАЛЬНЫХ СВАРНЫХ СОСУДОВ И АППАРАТОВ
Конструкция
Предисловие
1. РАЗРАБОТАН центральным конструкторским бюро нефтеаппаратуры (ЦКБН)
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ письмом министерства химического и нефтяного машиностроения от 23 мая 1983 г. № 11-10-4/740
3. ЗАРЕГИСТРИРОВАН ВНИИКИ ГР № 8297593 от 16 сентября 1983 г.
4. ВВЕДЕН ВПЕРВЫЕ
5. ПЕРЕИЗДАНИЕ 1994 г., июнь С ИЗМЕНЕНИЯМИ № 1; 2; 3; 4: 1 - ИУС № 3-1987 г., 2 - ИУС № 6-1989 г., 3 - ИУС № 12-1990 г., 4 - ИУС № 7; 8-1992 г.
6. СРОК ПЕРВОЙ ПРОВЕРКИ - 1997 г. периодичность проверки - 5 лет.
ОТРАСЛЕВОЙ СТАНДАРТ
КРЫШКИ, ОБЛИЦОВАННЫЕ
ЛИСТОМ ИЗ
КОРРОЗИОННОСТОЙКОЙ
СТАЛИ, ЛЮКОВ
СТАЛЬНЫХ СВАРНЫХ СОСУДОВ И АППАРАТОВ
Конструкция
Дата введения 1994-01-01
1. Область применения
Настоящий стандарт распространяется на плоские крышки люков по ОСТ 26-2094 облицованные листом из коррозионностойкой стали.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ОСТ 26-2011-83 Люки стальных сварных сосудов и аппаратов. Общие технические требования.
ОСТ 26-2094-83 Люки с фланцами и крышками, облицованными листом из коррозионностойкой стали, стальных сварных сосудов и аппаратов. Конструкция.
3. Конструкция и основные размеры.
3.1. Стандарт устанавливает конструкции крышек следующих исполнений:
1 - с гладкой уплотнительной поверхностью без соединительного выступа на условное давление 0,1 МПа (1 кгс/см2);
2 - с гладкой уплотнительной поверхностью с соединительным выступом;
3 - с уплотнительной поверхностью типа «шип».

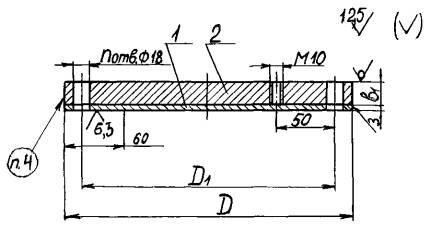

3.2. Конструкция и размеры крышек исполнения 1 на условное давление 0,1 МПа (1 кгс/см2) должны соответствовать указанным на рисунке 1 и в таблице 1.
1. Накладка. 2. Плита.
Рисунок 1
Таблица 1
В миллиметрах
|
D |
D1 |
b |
n |
|
|
400 |
510 |
470 |
8 |
20 |
|
500 |
610 |
570 |
24 |
|
|
600 |
710 |
670 |
10 |
28 |
|
700 |
810 |
770 |
32 |
Пример условного обозначения крышки исполнения 1 люка диаметром 400 мм на условное давление 0,1 МПа с шифром материального исполнения 9:
Крышка 1-400-0,1-9 ОСТ 26-2095-83

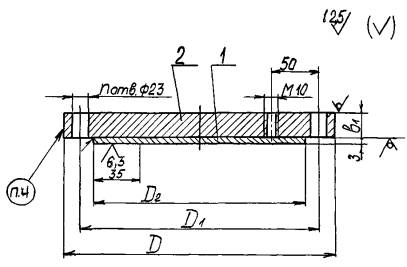

3.3. Конструкция и размеры крышек исполнения 2 должны соответствовать указанным на рисунке 2 и в таблице 2.
1. Накладка. 2. Плита.
Рисунок 2
Таблица 2
Размеры в миллиметрах
|
Давление условное |
Диаметр внутренний люка |
D |
D1 |
D2 |
b1 |
n |
|
|
МПа |
кгс/см2 |
||||||
|
0,6 |
6 |
400 |
520 |
480 |
444 |
16 |
16 |
|
1,0 |
10 |
535 |
495 |
458 |
20 |
20 |
|
|
1,6 |
16 |
24 |
|||||
|
0,6 |
6 |
450 |
570 |
530 |
494 |
16 |
|
|
1,0 |
10 |
590 |
550 |
514 |
22 |
24 |
|
|
1,6 |
16 |
28 |
|||||
|
0,6 |
6 |
500 |
620 |
580 |
544 |
18 |
20 |
|
1,0 |
10 |
640 |
600 |
564 |
24 |
24 |
|
|
1,6 |
16 |
30 |
|||||
|
0,3 |
3 |
600 |
720 |
680 |
644 |
16 |
20 |
|
0,6 |
6 |
20 |
24 |
||||
|
1,0 |
10 |
740 |
700 |
664 |
28 |
28 |
|
|
1,6 |
16 |
34 |
|||||
|
0,3 |
3 |
700 |
820 |
780 |
744 |
18 |
24 |
|
0,6 |
6 |
24 |
28 |
||||
|
1,0 |
10 |
840 |
800 |
764 |
30 |
32 |
|
|
1,6 |
16 |
38 |
|||||
Пример условного обозначения крышки исполнения 2 люка диаметром 400 мм на условное давление 1,6 МПа с шифром материального исполнения 9:
Крышка 2-400-1,6-9 ОСТ 26-2095-83

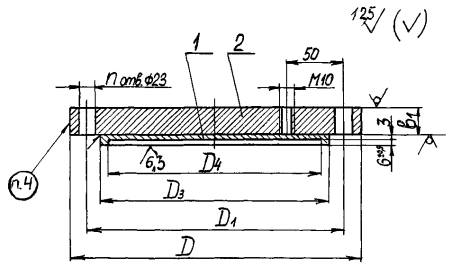

3.4. Конструкция и размеры крышек исполнения 3 должны соответствовать указанным на рисунке 3 и в таблице 3.
1. Накладка. 2. Плита.
Рисунок 3
Таблица 3
Размеры в миллиметрах
|
Давление условное |
Диаметр внутренний люка |
D |
D1 |
D3 |
D4 |
b1 |
n |
|
|
МПа |
кгс/см2 |
|||||||
|
0,6 |
6 |
400 |
520 |
480 |
443 |
419 |
16 |
16 |
|
1,0 |
10 |
535 |
495 |
457 |
433 |
20 |
20 |
|
|
1,6 |
16 |
24 |
||||||
|
0,6 |
6 |
450 |
570 |
530 |
493 |
469 |
16 |
|
|
1,0 |
10 |
590 |
550 |
513 |
489 |
22 |
24 |
|
|
1,6 |
16 |
26 |
||||||
|
0,6 |
6 |
500 |
620 |
580 |
543 |
519 |
18 |
20 |
|
1,0 |
10 |
640 |
600 |
563 |
539 |
24 |
4 |
|
|
1,6 |
16 |
302 |
||||||
|
0,3 |
3 |
600 |
720 |
680 |
653 |
619 |
16 |
20 |
|
0,6 |
6 |
20 |
24 |
|||||
|
1,0 |
10 |
740 |
700 |
663 |
639 |
26 |
28 |
|
|
1,6 |
16 |
34 |
||||||
|
0,3 |
3 |
700 |
820 |
780 |
743 |
719 |
18 |
24 |
|
0,6 |
6 |
24 |
28 |
|||||
|
1,0 |
10 |
840 |
800 |
763 |
739 |
30 |
32 |
|
|
1,6 |
16 |
38 |
||||||
Пример условного обозначения крышки исполнения 3 люка диаметром 400 мм на условное давление 1,6 МПа с шифром материального исполнения 9:
Крышка 3-400-1,6-9 ОСТ 26-2095-83
То же крышки при применении прокладки из фторопласта:
Крышка 3-400-1,6-9-Ф ОСТ 26-2095-83.
4. Технические требования по ОСТ 26-2011.
5. Масса крышек указана в справочном приложении А.
Приложение А
(справочное)
Таблица А.1
Масса крышек люков
|
Давление условное |
Диаметр внутренний люка, мм |
Наименование |
|||||||||
|
Плита |
Накладка (коррозионностойкая сталь) |
Крышка |
|||||||||
|
МПа |
кгс/см2 |
Масса, кг при исполнении люка |
|||||||||
|
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
|||
|
0,1 |
1 |
400 |
12,5 |
- |
4,69 |
- |
17,2 |
- |
|||
|
0,6 |
6 |
- |
25,8 |
- |
3,65 |
4,40 |
- |
29,5 |
30,3 |
||
|
1,0 |
10 |
34,0 |
3,88 |
4,66 |
37,9 |
38,7 |
|||||
|
1,6 |
16 |
40,8 |
44,7 |
45,5 |
|||||||
|
0,6 |
6 |
450 |
31,0 |
4,52 |
5,35 |
35,5 |
36,4 |
||||
|
1,0 |
10 |
45,5 |
4,89 |
5,76 |
50,4 |
51,3 |
|||||
|
1,6 |
16 |
57,9 |
53,7 |
62,8 |
59,5 |
||||||
|
0,1 |
1 |
500 |
17,9 |
- |
6,74 |
- |
24,7 |
- |
|||
|
0,6 |
6 |
- |
41,5 |
- |
5,48 |
6,40 |
- |
47,0 |
47,9 |
||
|
1,0 |
10 |
58,7 |
5,89 |
6,84 |
64,6 |
65,6 |
|||||
|
1,6 |
16 |
73,4 |
79,3 |
80,3 |
|||||||
|
0,1 |
1 |
600 |
30,5 |
- |
9,16 |
- |
39,7 |
- |
|||
|
0,3 |
3 |
- |
50,1 |
- |
7,67 |
8,77 |
- |
57,8 |
58,9 |
||
|
0,6 |
6 |
62,3 |
70,0 |
71,1 |
|||||||
|
1,0 |
10 |
91,9 |
85,4 |
8,16 |
9,29 |
100,0 |
94,7 |
||||
|
1,6 |
16 |
112,0 |
120,0 |
121,0 |
|||||||
|
0,1 |
1 |
700 |
39,8 |
- |
11,90 |
- |
51,7 |
- |
|||
|
0,3 |
3 |
- |
73,2 |
- |
10,20 |
11,50 |
- |
83,4 |
84,7 |
||
|
0,6 |
6 |
97,3 |
108,0 |
109,0 |
|||||||
|
1,0 |
10 |
127,0 |
10,80 |
12,10 |
138,0 |
139,0 |
|||||
|
1,6 |
16 |
161,0 |
171,0 |
173,0 |
|||||||
Примечание - Масса крышек подсчитана при плотности стали 7,85 г/см3.
