УТВЕРЖДАЮ

Заместитель Министра

Министерство энергетики и

электрификации СССР

_____________________ С.И. Садовский

«28» марта 1989 г.

ЛИСТ УТВЕРЖДЕНИЯ

Извещение № 1

об изменении ОСТ 34 13.017-88

«Заклепка комбинированная. Конструкция
и размеры. Технические требования»

Главный инженер ПКБ

НПО «Энергомаш»          И.Е. Петрунин

Зав. конструкторско-технологическим

отделом стандартизации            А.В. Захарова

Ведущий конструктор     Е.В. Чистая

СОГЛАСОВАНО

Начальник Главтехстроя            А.П. Гущин

«24» марта 1989 г.

СОГЛАСОВАНО

Главный инженер

НПО «Энергомаш»          Д.Г. Прищепенко

«__» ____________ 1989 г.

ИЗВЕЩЕНИЕ № 1

об изменении ОСТ 34 13.017-88
«Заклепка комбинированная. Конструкция
и размеры. Технические требования»

Дата введения 01.05.89

Изм.

Содержание изменения

Лист

Листов

1

5

1





1

Вводную часть изложить в новой редакции: «Настоящий стандарт распространяется на комбинированную заклепку, предназначенную для соединения коробчатых и листовых конструкций в пакеты общей толщиной до 3 мм»





2

Черт. 1. Размеры d1, R, R1, c, 30° изменены на d1**, R**, R1**, c**, 30°**

Черт. 1 дополнить сноской: «** Размеры обеспечиваются инструментом»





3

Черт. 2 заменить. Страницу 2 аннулировать и заменить страницей 2, изм. 1.





4

С. 3, черт. 3 - 4. Заменить слово «Масса» на «Теоретическая масса» (четыре раза).





5

С. 4, таблица.





5.1

9-ая строка сверху. Предельное отклонение внутреннего диаметра стержня заклепки d1 изменено на ±0,08 (d1 = 2,6 ± 0,08 мм)





5.2

19-ая строка сверху. Предельное отклонение диаметра головки разжимного стержня D1 изменено на ±0,1 (D1 = 4,2 ± 0,1 мм)





5.3

26-ая строка сверху. Длина до места разрыва разжимного стержня l1 изменена на 4+1 (l1 = 4+1 мм)





5.4

Последняя строка. Длина выточки разжимного стержня l2 изменена на 2+1 (l2 = 2+1 мм)





6

С. 5, изменены примеры условных обозначений:





6.1

Второй абзац изложить в новой редакции:

З-4,8 + РСI ОСТ 34 13.017-88





6.2

Четвертый абзац изложить в новой редакции:

З-4,8 + РСII ОСТ 34 13.017-88





6.3

Шестой абзац изложить в новой редакции:

3-4,8 ОСТ 34 13.017-88





6.4

Восьмой абзац изложить в новой редакции:

РСI ОСТ 34 13.017-88





6.5

Десятый абзац изложить в новой редакции:

РСII ОСТ 34 13.017-88





7

Пункт 3.3. Третий абзац изложить в новой редакции: «При обнаружении в отобранной для проверки партии более 5 % комбинированных заклепок с отклонениями от требований настоящего стандарта из предъявленной к сдаче партии отбирается для проверки удвоенное количество заклепок и разжимных стержней. При получении неудовлетворительного результата партия бракуется.»





8

Пункт 3.5. Первый абзац исключить.





9

Пункт 4.1. Заменить слова: «по ГОСТ 18160-72» на «по чертежам завода-изготовителя, утвержденным в установленном порядке.»





10

Пункт 4.2. Заменить: 20 на 30 кг.





11

Пункт 4.3 изложить в новой редакции: «Тара транспортная и потребительская с изделиями должна иметь маркировку. Транспортная маркировка - по ГОСТ 14192-77.

В случае применения потребительской тары на ней должна быть нанесена маркировка, содержащая:

1) наименование или товарный знак предприятия-изготовителя;

2) условное обозначение изделия;

3) массу нетто.

Маркировка должна находиться на наружной стороне тары. При упаковывании в пакеты из полимерной пленки допускается помещать ярлык с маркировкой внутри тары, при этом ярлык должен быть виден снаружи.»









12

Пункт 4.4, четвертый абзац. Исключить слова: «перечень и».





13

С. 12. Информационные данные:





13.1

Исключить ссылку на ГОСТ 18160-72, пункт 4.1





13.2

Ввести в таблицу ссылку на ГОСТ 14192-77, пункт 4.3





Причина изменения:           Письма Куйбышевского завода

                                               «Электрощит»

                                               от 11.11.88 № ОГТ-643,

                                               от 02.12.88 № ОГТ-659,

                                               от 15.02.89 № ОГТ-9/91.

Указания о внедрении.       Никаких дополнительных мероприятий по внедрению данных изменений не требуется.

Приложения:                        1. С. 2, изм. 1

                                               2. Лист регистрации изменений

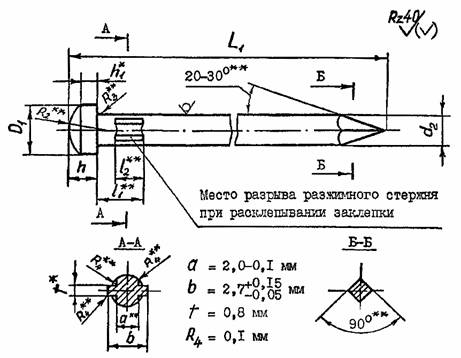

Разжимной стержень (черт. 2) изготавливается двух исполнений: I и II. Исполнение I предпочтительнее.

Разжимной стержень

Исполнение I

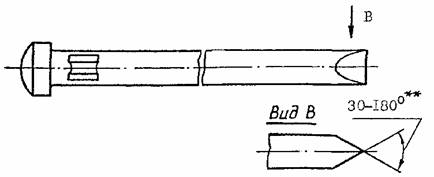

Исполнение II

* Размеры для справок

** Размеры обеспечиваются инструментом

Черт. 2
