ОТРАСЛЕВОЙ СТАНДАРТ

Срок действия с 01.01.89

(Измененная редакция, Изм. № 2).

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на комбинированную заклепку, предназначенную для соединения коробчатых и листовых конструкций в пакеты общей толщиной до 3 мм.

(Новая редакция, Изм. № 1).

1. КОНСТРУКЦИЯ И РАЗМЕРЫ

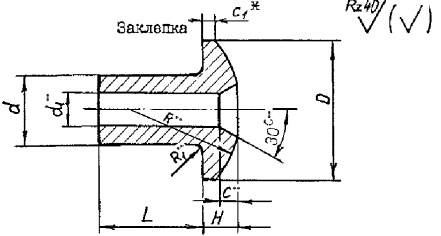

1. Конструкция и размеры заклепки должны соответствовать указанным на черт. 1 - 4 и в таблице.

Черт. 1

^* Размер для справок

^** Размеры обеспечиваются инструментом

Черт. 1. (Измененная редакция, Изм. № 1).

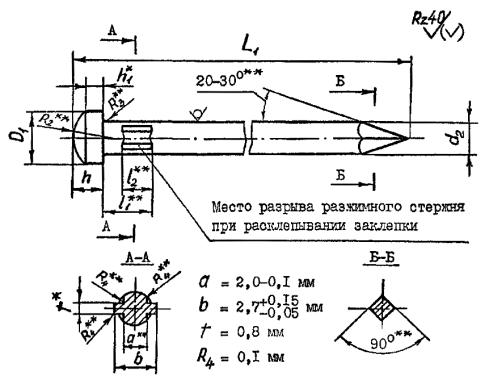

Разжимной стержень (черт. 2) изготавливается двух исполнений: I и II. Исполнение I предпочтительнее.

Разжимной стержень

Исполнение I

Черт. 2

Черт. 2 (Новая редакция, Изм. № 1).

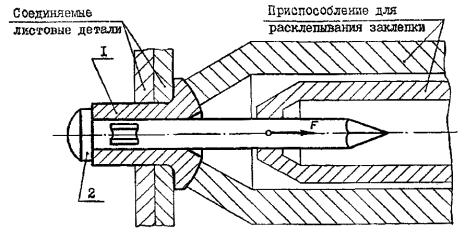

До расклепывания заклепки

1 - Заклепка, 2 - Разжимной стержень F - сила расклепывания, равная разрывному усилию разжимного стержня в ослабленном месте

Теоретическая масса заклепки 0,0006 кг. Теоретическая масса разжимного стержня 0,0016 кг

(Измененная редакция, Изм. № 1).

Черт. 3

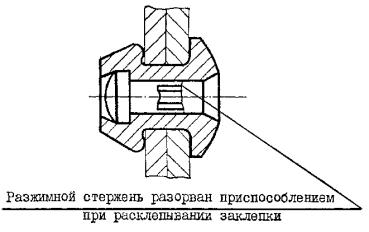

После расклепывания заклепки

Теоретическая масса заклепки 0,0006 кг. Теоретическая масса разжимного стержня 0,0032 кг

(Измененная редакция, Изм. № 1).

Черт. 4

мм

(Измененная редакция, Изм. № 1).

Пример условного обозначения комбинированной заклепки диаметром стержня заклепки d = 4,8 мм, длиной l = 8 мм в сборе с разжимным стержнем исполнения I диаметром d₂ = 2,5 мм, длиной l₁ = 40 мм:

З-4,8 + РСI ОСТ 34 13.017-88

То же, в сборе с разжимным стержнем исполнения II:

З-4,8 + РСII ОСТ 34 13.017-88

Пример условного обозначения только одной заклепки:

З-4,8 ОСТ 34 13.017-88

Пример условного обозначения разжимного стержня исполнения I:

РСI ОСТ 34 13.017-88

То же, исполнения II:

РСII ОСТ 34 13.017-88

Условные обозначения. (Измененная редакция, Изм. № 1).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Заклепка комбинированная должна изготавливаться в соответствии с требованиями настоящего стандарта.

2.2. Комбинированная заклепка должна изготавливаться из следующих материалов:

1) заклепка - проволока из алюминиевого сплава для холодной высадки марки АМц по ГОСТ 14838-78;

2) разжимной стержень - проволока диаметром 2,5 мм из стали марки 45 по ГОСТ 17305-71.

2.3. Поверхность заклепок и разжимных стержней должна быть чистой, без трещин, раковин, надрывов, расслоения металла, закатов и других механических повреждений.

2.4. Браковочными дефектами не являются:

1) следы от разъемных штампов; косой и прямой срез конца стержня заклепки, не выводящие размеры заклепки за пределы, установленные настоящим стандартом;

2) заусенцы, образовавшиеся при высадке головки заклепки и разжимного стержня, при условии, что их величина не превышает половины поля допуска на диаметр головки заклепки и разжимного стержня.

2.5. Неуказанные предельные отклонения размеров: Н14, h14, ±

2.6. Разжимной стержень должен подвергаться цинковому покрытию по ГОСТ 9.306-85. Толщина покрытия 3 - 12 мкм с последующим пассивированием.

3. ПРАВИЛА ПРИЕМКИ, МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ

3.1. Изготовленные комбинированные заклепки в сборе с разжимными стержнями должны быть приняты техническим контролем предприятия-изготовителя.

3.2. Комбинированные заклепки должны предъявляться к сдаче партиями. При приемке комбинированных заклепок должно быть установлено:

1) соответствие используемого материала сертификату поставщика;

2) соответствие размеров заклепки и разжимного стержня чертежам и требованиям настоящего стандарта.

Примечание. Перед изготовлением комбинированных заклепок производится входной контроль поступившей партии материала на определение механических свойств, способности к высадке и определения химического состава.

3.3. От каждой предъявленной к сдаче партии комбинированных заклепок для проверки по наружному виду и размерам, включая проверку на расклепывание, отбирается 0,1 %, но не менее 50 штук заклепок и разжимных стержней.

При удовлетворительном результате наружного осмотра отобранные комбинированные заклепки подлежат испытанию путем расклепывания при соединении двух стальных листов толщиной по 1,0 - 1,5 мм каждый до полного разрыва разжимного стержня. При данном испытании заклепка не должна иметь продольных трещин.

При обнаружении в отобранной для проверки партии более 5 % комбинированных заклепок с отклонениями от требований настоящего стандарта из предъявленной к сдаче партии отбирается для проверки удвоенное количество заклепок и разжимных стержней. При получении неудовлетворительного результата партия бракуется.

(Измененная редакция, Изм. № 1).

3.4. Наружный осмотр заклепок и разжимных стержней для контроля соответствия требованиям п. 2.3 настоящего стандарта производится без применения увеличительных приборов.

3.5. Замер диаметра конца стержня заклепки производится на расстоянии 2 - 3 мм от его конца.

Длина заклепки должна проверяться по длинной стороне стержня заклепки.

(Измененная редакция, Изм. № 1).

3.6. Прямолинейность стержня заклепки должна проверяться на свободное вхождение стержня заклепки в контрольную матрицу диаметром отверстия d = 2,9 мм (диаметр отверстия в матрице должен соответствовать второму ряду ГОСТ 11284-75).

3.7. Схема технологического процесса клепки и примеры применения комбинированных заклепок в труднодоступных местах приведены в приложениях 1 и 2.

4. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1. Упаковку комбинированных заклепок и маркировку тары производить по чертежам завода-изготовителя, утвержденным в установленном порядке. Внутренние поверхности тары должны быть выложены упаковочной бумагой по ГОСТ 8828-75.

4.2. Комбинированные заклепки с упаковочной тарой должны иметь массу не более 30 кг.

4.1, 4.2. (Измененная редакция, Изм. № 1).

4.3. Тара транспортная и потребительская с изделиями должна иметь маркировку. Транспортная маркировка - по ГОСТ 14192-77.

В случае применения потребительской тары на ней должна быть нанесена маркировка, содержащая:

1) наименование или товарный знак предприятия-изготовителя;

2) условное обозначение изделия;

3) массу нетто.

Маркировка должна находиться на наружной стороне тары. При упаковывании в пакеты из полимерной пленки допускается помещать ярлык с маркировкой внутри тары, при этом ярлык должен быть виден снаружи.

(Новая редакция, Изм. № 1).

4.4. В каждом упаковочном ящике помещается сертификат, в котором должно быть указано:

1) наименование предприятия-изготовителя;

2) условное обозначение изделия;

3) результаты испытаний, проведенных по данному стандарту;

4) масса нетто.

(Измененная редакция, Изм. № 1).

4.5. Транспортирование упакованных изделий заказчику допускается любым видом транспорта и должно обеспечивать полную сохранность изделий.

4.6. Хранение комбинированных заклепок производится в помещении склада, защищенном от попадания влаги.

5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Предприятие-изготовитель должно гарантировать соответствие комбинированных заклепок требованиям настоящего стандарта.

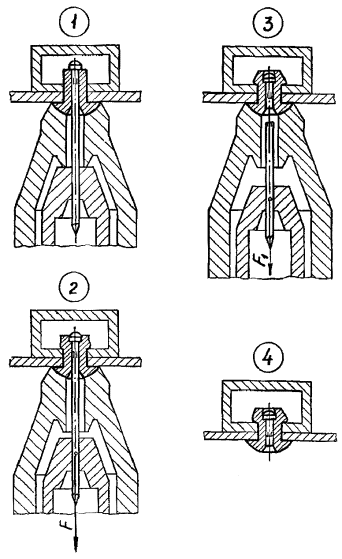

ПРИЛОЖЕНИЕ 1

Справочное

СХЕМА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА КЛЕПКИ

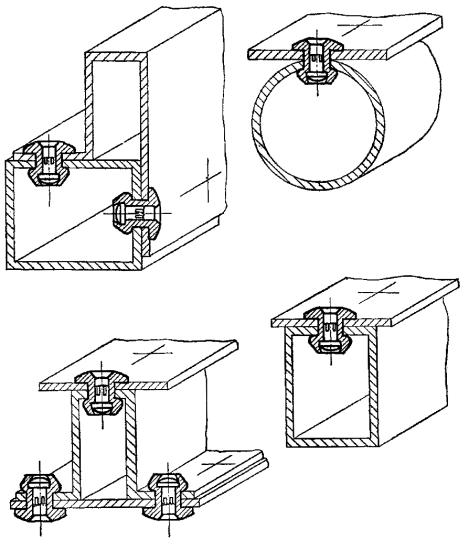

ПРИЛОЖЕНИЕ 2

Справочное

ПРИМЕРЫ ПРИМЕНЕНИЯ КОМБИНИРОВАННЫХ ЗАКЛЕПОК

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПРИКАЗОМ Министерства энергетики и электрификации СССР от 30.06.88 № 213а.

2. ИСПОЛНИТЕЛИ: И.Е. Петрунин, А.В. Захарова, М.И. Милюков, Е.В. Чистая

3. ЗАРЕГИСТРИРОВАН Всесоюзным информационным фондом стандартов за № ___ от __________

4. ВЗАМЕН ОСТ 34-13-017-78

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

(Измененная редакция, Изм. № 1).
