Изменение № 1 ГОСТ Р 51186-98 Извещатели охранные звуковые пассивные для блокировки остекленных конструкций в закрытых помещениях. Общие технические требования и методы испытаний

Утверждено и введено в действие Приказом Федерального агентства по техническому регулированию и метрологии от 10.08.2006 № 155-ст

Дата введения 2007-01-01



Раздел 1. Первый абзац изложить в новой редакции:

«Настоящий стандарт распространяется на применяемые в системах охранной сигнализации пассивные звуковые извещатели для блокировки остекленных конструкций (далее - извещатели), устанавливаемые в закрытых помещениях и обнаруживающие разрушение от механического удара плоского листового стекла марок М4 - М8 по ГОСТ 111 и/или защитного стекла классов A1 - A3 по ГОСТ Р 51136 при попытке нарушителя проникнуть в помещение через остекленную конструкцию»;

пятый абзац исключить.

Раздел 2 дополнить ссылками:

«ГОСТ 26342-84 Средства охранной, пожарной и охранно-пожарной сигнализации

ГОСТ Р 51136-98 Стекла защитные многослойные. Общие технические условия

ГОСТ Р 52435-2005 Технические средства охранной сигнализации. Классификация. Общие технические требования и методы испытаний»;

заменить ссылки: ГОСТ 12.2.006-87 и наименование на «ГОСТ Р МЭК 60065-2002 Аудио-, видео и аналогичная электронная аппаратура. Требования безопасности»; ГОСТ 111-90 на ГОСТ 111-2001; ГОСТ 4784-74 на ГОСТ 4784-97; ГОСТ 27570.0-87 и наименование на «ГОСТ Р 52161.1-2004 (МЭК 60335-1:2001) Безопасность бытовых и аналогичных приборов. Часть 1. Общие требования»; ГОСТ Р 50009-92 и наименование на «ГОСТ Р 50009-2000 Совместимость технических средств электромагнитная. Технические средства охранной сигнализации. Требования и методы испытаний»;

исключить ссылку: ГОСТ 12.1.013 и наименование;

по всему разделу заменить аббревиатуру: «ССБТ» на «Система стандартов безопасности труда»;

по всему разделу исключить ссылки на СТ СЭВ.

Раздел 3 дополнить пунктом - 3.29:

«3.29 шлейф охранной сигнализации: Пo ГОСТ 26342».

Пункт 4.1 после ссылки на ГОСТ Р 50775 дополнить ссылкой: ГОСТ Р 52435.

Пункт 4.2.2 изложить в новой редакции:

«4.2.2 Чувствительность

Чувствительность извещателей характеризуется минимальным для формирования извещения о тревоге уровнем звукового давления на рабочей частоте (частотах), соответствующим уровню, возникающему при разрушении стеклянного листа».

Раздел 4 дополнить пунктом - 4.2.10:

«4.2.10 Минимальная охраняемая площадь

Значение минимальной охраняемой площади должно быть не более 0,1 м2 и установлено в технических условиях на извещатели конкретных типов».

Пункт 4.6 изложить в новой редакции:

«4.6 Устойчивость извещателей к воздействию электромагнитных помех

Требования устойчивости извещателей к воздействию электромагнитных помех - по ГОСТ Р 50009.

Степени жесткости испытаний для каждого предъявляемого к извещателям требования ГОСТ Р 50009 устанавливают в технических условиях на извещатели конкретных типов, но не ниже второй».

Подпункты 4.6.1 - 4.6.6 исключить.

Пункт 4.7 изложить в новой редакции:

«4.7 Индустриальные радиопомехи, создаваемые извещателем

Индустриальные радиопомехи, создаваемые извещателем, - по ГОСТ Р 50009».

Подпункт 4.9.1. Заменить слова: «и процессора» на «и устройства обработки сигналов (процессора)».

Подпункт 4.9.2. Заменить слово: «обнаружения» на «возникновения».

Подпункт 4.9.8 (первый абзац), пункт 4.10 (третий абзац). Заменить слова: «По согласованию с заказчиком (потребителем)» на «В обоснованных случаях».

Пункт 5.1.2 и примечание. Заменить слова: «должен быть не более» на «не должен быть более».

Пункт 5.2.1. Первый абзац изложить в новой редакции:

«Испытания проводят в соответствии со структурной схемой, представленной на рисунке 1, в специальных акустических камерах на рабочих частотах, установленных в технических условиях на извещатели конкретных типов. В процессе испытаний с помощью источника звукового сигнала в месте расположения чувствительного элемента извещателя формируют тестовый сигнал со значениями параметров, установленными в технических условиях на извещатели конкретных типов».

Пункт 5.2.2. Четвертый абзац. Заменить слова: «Марка, толщина» на «Марка, класс защиты, толщина»;

после четвертого абзаца дополнить примечанием:

«Примечание - Если в технических условиях на извещатели конкретных типов установлено два вида стекла, соответствующих разным стандартам, указанным в разделе 1, то испытания этих увещателей следует проводить отдельно для каждого вида стекла»;

рисунок 2. Подрисуночную подпись изложить в новой редакции:

«Рисунок 2 - Схема закрепления стеклянного листа площадью 1 м2»;,

рисунок 3. Заменить размер длины нити для резинового шара: 500 ± 20 на 500 ± 10.

Пункт 5.2.3. Третий абзац изложить в новой редакции:

«Допускается проводить испытание при разрушающих воздействиях на одном или поочередно на нескольких стеклянных листах в соответствии с таблицей 1. Допускаемое число пропусков извещений о тревоге должно соответствовать указанному в таблице 1».

Пункт 5.2.8 дополнить абзацем:

«Допускается совмещать данное испытание с проведением испытаний чувствительности извещателей».

Раздел 5 дополнить пунктом - 5.2.9:

«5.2.9 Испытание минимальной охраняемой извещателем площади стеклянного листа по 4.2.10

Испытание извещателей проводят по методике 5.2.3, используя стеклянный лист толщиной (4,5 ± 0,5) мм и размерами сторон (314 ± 2) мм.

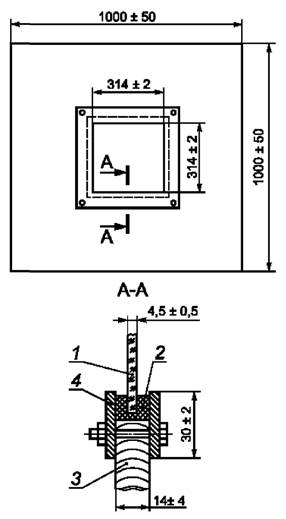

На рисунке 4 показан пример закрепления стеклянного листа минимальной площади в сопрягающую конструкцию, которая устанавливается в станину, показанную на рисунке 2».

1 - стеклянный лист; 2 - резиновая прокладка: 3 - древесно-стружечная плита или фанера площадью 1 м2; 4 - монтажные рамы

Рисунок 4 - Схема закрепления стекла минимальной площади в сопрягающую конструкцию

Пункт 5.4.5. Второй абзац. Заменить слова: «в течение 30 мин» на «в течение 30 мин*»;

дополнить сноской:

«* Время испытаний указано для каждого направления вибрации».

Пункт 5.6, подпункты 5.6.1, 5.6.2 изложить в новой редакции, подпункты 5.6.3 - 5.6.7 исключить:

«5.6 Испытания на электромагнитную совместимость

5.6.1 Испытания устойчивости извещателей к воздействию электромагнитных помех по 4.6

Методы испытаний устанавливают в технических условиях на извещатели конкретных типов в соответствии с установленными степенями жесткости по ГОСТ Р 50009.

5.6.2 Испытания на соответствие нормам индустриальных радиопомех, создаваемых извещателем, по 4.7

Испытания проводят по ГОСТ Р 50009».

Пункт 5.7.1. Заменить ссылки: ГОСТ 12.2.006 на ГОСТ Р МЭК 60065 (2 раза); ГОСТ 27570.0 на ГОСТ Р 52161.1; исключить ссылку: ГОСТ 12.1.013.

Пункт 5.7.2. Заменить ссылку: ГОСТ 27570.0 на ГОСТ Р 52161.1.

Библиографические данные. Ключевые слова дополнить словами: «закрытые помещения».
