ГОСТ Р 50009-2000



Совместимость технических средств электромагнитная

ТЕХНИЧЕСКИЕ СРЕДСТВА ОХРАННОЙ
СИГНАЛИЗАЦИИ

Требования и методы испытаний







ГОССТАНДАРТ РОССИИ

Москва



Предисловие

1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации в области электромагнитной совместимости технических средств (ТК 30)

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 26 декабря 2000 г. № 415-ст

3 Настоящий стандарт в части требований электромагнитной совместимости и методов испытаний соответствует международным стандартам МЭК 61000-4-2-95, МЭК 61000-4-3-95, МЭК 61000-4-4-95, МЭК 61000-4-5-95, МЭК 61000-4-6-96, МЭК 61000-4-11-94, СИСПР 22-97

4 ВЗАМЕН ГОСТ Р 50009-92

Совместимость технических средств электромагнитная

ТЕХНИЧЕСКИЕ СРЕДСТВА ОХРАННОЙ СИГНАЛИЗАЦИИ

Требования и методы испытаний

Electromagnetic compatibility of technical equipment.

Дата введения:

для вновь разрабатываемых, модернизируемых и импортируемых ТС  2002-01-01

для серийно изготовляемых ТС                                                                         2002-07-01

1 Область применения

Настоящий стандарт распространяется на технические средства охранной сигнализации (далее в тексте - ТС).

Стандарт применяется для стационарных, подвижных и портативных (носимых) ТС, предназначенных для применения в помещениях и вне их.

Настоящий стандарт не распространяется на ТС, получающие питание от бортовой сети автотранспортных средств.

Стандарт устанавливает требования устойчивости ТС к внешним электромагнитным помехам (ЭМП), нормы индустриальных радиопомех (ИРП), создаваемых при работе ТС, и соответствующие методы испытаний.

Требования настоящего стандарта являются обязательными.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ Р 8.568-97 Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения

ГОСТ 14777-76 Радиопомехи индустриальные. Термины и определения

ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения

ГОСТ 30372-95 / ГОСТ Р 50397-92 Совместимость технических средств электромагнитная. Термины и определения

ГОСТ 30429-96 Совместимость технических средств электромагнитная. Радиопомехи индустриальные от оборудования и аппаратуры, устанавливаемых совместно со служебными радиоприемными устройствами гражданского назначения. Нормы и методы испытаний

ГОСТ Р 51317.4.2-99 (МЭК 61000-4-2-95) Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний

ГОСТ Р 51317.4.3-99 (МЭК 61000-4-3-95) Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний

ГОСТ Р 51317.4.4-99 (МЭК 61000-4-4-95) Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний

ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95) Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний

ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96) Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний

ГОСТ Р 51317.4.11-99 (МЭК 61000-4-11-94) Совместимость технических средств электромагнитная. Устойчивость к динамическим изменениям напряжения электропитания. Требования и методы испытаний

ГОСТ Р 51317.6.1-99 (МЭК 61000-6-1-95) Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых в жилых, коммерческих зонах и производственных зонах с малым энергопотреблением. Требования и методы испытаний

ГОСТ Р 51317.6.2-99 (МЭК 61000-6-2-95) Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых в промышленных зонах. Требования и методы испытаний

ГОСТ Р 51318.22-99 (СИСПР 22-97) Совместимость технических средств электромагнитная. Радиопомехи индустриальные от оборудования информационных технологий. Нормы и методы испытаний

ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний

ГОСТ Р 51320-99 Совместимость технических средств электромагнитная. Радиопомехи индустриальные. Методы испытаний технических средств - источников индустриальных радиопомех

3 Определения

В настоящем стандарте применяют термины, установленные в ГОСТ 14777, ГОСТ 16504, ГОСТ 30372 / ГОСТ Р 50397, а также следующие:

- порт - граница между ТС и внешней электромагнитной средой (зажим, разъем, клемма, стык связи и т.п.) (рисунок 1);

- порт корпуса - физическая граница ТС, через которую могут излучаться создаваемые ТС электромагнитные поля или проникать внешние электромагнитные поля.

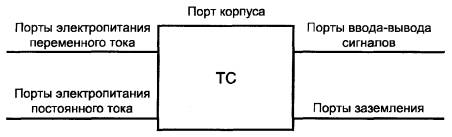

Рисунок 1 - Примеры портов ТС

4 Общие положения

4.1 Требования помехоустойчивости ТС при воздействии ЭМП, нормы ИРП и методы испытаний установлены в настоящем стандарте для обеспечения работоспособности ТС в условиях эксплуатации и исключения помех другим техническим средствам.

4.1.1 Номенклатура требований, норм и методов испытаний, установленных в настоящем стандарте, приведена в таблице 1.

Таблица 1 - Номенклатура требований, норм и методов испытаний

4.1.2 Требования устойчивости к ЭМП и нормы ИРП установлены применительно к портам ТС в 5.1.3 и 5.2. Если в ТС конкретного вида некоторые порты отсутствуют, соответствующие требования и нормы не применяют.

4.1.3 В стандарты и (или) ТЗ и ТУ на ТС должны быть внесены требования по электромагнитной совместимости согласно настоящему стандарту.

Выбор норм, методов испытаний и степеней жесткости испытаний осуществляют лица, разрабатывающие, согласовывающие и утверждающие ТЗ или ТУ на ТС.

4.1.4 В инструкцию по эксплуатации ТС должно быть внесено предупреждение пользователю о том, что качество функционирования ТС не гарантируется, если уровень ЭМП в месте эксплуатации будет превышать уровни, установленные в ТУ на ТС.

5 Требования

5.1 Помехоустойчивость

5.1.1 Порядок установления требований помехоустойчивости при воздействии ЭМП на различные порты ТС указан в таблице 2.

Таблица 2 - Порядок установления требований помехоустойчивости

5.1.2 При задании требований помехоустойчивости устанавливают в соответствии с 5.1.3 степени жесткости испытаний ТС на устойчивость к помехам различных видов и критерий качества функционирования ТС при испытаниях на помехоустойчивость. Критерий качества функционирования ТС при испытаниях на помехоустойчивость приведен в таблице 3.

Таблица 3 - Критерий качества функционирования ТС при испытаниях на помехоустойчивость

5.1.3 Требования устойчивости ТС к воздействию ЭМП приведены в таблице 4.

Таблица 4 - Требования устойчивости ТС к воздействию ЭМП

5.2 Индустриальные радиопомехи

Нормы ИРП, создаваемых ТС на различных портах, приведены в таблице 5.

Таблица 5 - Нормы ИРП, создаваемых ТС

6 Методы испытаний

6.1 Общие положения

6.1.1 Испытания на соответствие требованиям настоящего стандарта проводят:

- серийно изготовляемых ТС - при периодических, типовых и сертификационных испытаниях;

- разрабатываемых и модернизируемых ТС - при приемочных испытаниях;

- импортируемых ТС - при сертификационных испытаниях.

6.1.2 Испытания ТС на соответствие требованиям настоящего стандарта при сертификационных и приемочных испытаниях проводят испытательные лаборатории, аккредитованные в установленном порядке.

6.1.3 ТС должны поставляться на испытания с технической документацией и вспомогательным оборудованием, необходимым для обеспечения нормального функционирования испытуемого ТС (ИТС).

6.1.4 Испытания на помехоустойчивость проводят в режиме функционирования ИТС, соответствующем его типовому применению, обеспечивающем наименьшую устойчивость к ЭМП конкретного вида и максимальный уровень создаваемых ИРП.

6.1.5 Если ИТС является частью системы или может соединяться с вспомогательным оборудованием, испытания проводят с подключением минимального состава вспомогательного оборудования, необходимого для проверки портов ИТС.

6.1.6 Оснастку и приспособления, необходимые для проведения испытаний на помехоустойчивость и на ИРП, представляет предприятие-изготовитель ТС в объеме, согласованном с испытательной лабораторией.

Схема испытаний и режим работы оборудования должны быть отражены в протоколе испытаний.

6.1.7 Вспомогательную аппаратуру, функционально взаимодействующую с испытуемым оборудованием при проведении испытаний на ИРП и помехоустойчивость, допускается заменять имитаторами.

6.1.8 Испытания ТС на устойчивость к воздействию ЭМП проводят по программе испытаний, в которой указывают:

- метод испытаний и степень жесткости;

- полярность импульсных помех;

- длительность испытаний;

- количество воздействий импульсных помех;

- критерий качества функционирования ИТС;

- режим работы ИТС;

- порты ИТС, подлежащие проверке;

- последовательность подачи ЭМП на порты ИТС.

6.1.9 Отбор образцов ТС для испытаний на ИРП проводят в соответствии с ГОСТ Р 51320.

6.1.10 Отбор образцов для испытаний на устойчивость к ЭМП проводят в соответствии с требованиями, указанными ниже, если иные требования не установлены в стандартах на ТС конкретного вида:

- при испытаниях опытных образцов оборудования отбирают не менее трех образцов, если изготовлено более трех изделий, и все образцы, если изготовлено три и менее изделий;

- для сертификационных испытаний отбирают один образец. В обоснованных случаях по решению органа по сертификации число образцов может быть увеличено.

6.1.11 Испытания на соответствие требованиям настоящего стандарта проводят при нормальных климатических условиях:

- температуре окружающего воздуха (25 ± 10) °С;

- относительной влажности воздуха 45 - 80 %;

- атмосферном давлении 84 - 106,7 кПа (630 - 800 мм рт. ст.),

если иные требования не установлены в стандартах на группы ТС или ТС конкретного вида.

6.1.12 Напряжение электропитания ИТС должно соответствовать установленному в технической документации на оборудование.

6.1.13 Применяемые при испытаниях средства измерений должны быть поверены в установленном порядке. Применяемое испытательное оборудование должно быть аттестовано в соответствии с требованиями ГОСТ Р 8.568.

6.2 Испытания на устойчивость к ЭМП

6.2.1 Испытания на устойчивость к микросекундным импульсным помехам большой энергии (УК 1)

Испытания проводят в соответствии с ГОСТ Р 51317.4.5.

При подаче помех на входные порты электропитания переменного тока руководствуются следующими правилами:

- при питании ИТС от однофазной двухпроводной электрической сети помехи подают по схеме «провод - провод»;

- при питании ИТС от однофазной трехпроводной электрической сети помехи подают по схемам «провод - провод» и «провод - земля»;

- при питании ИТС от трехфазной трехпроводной или четырехпроводной электрической сети помехи подают по схеме «провод - провод»;

- при питании ИТС от трехфазной пятипроводной электрической сети помехи подают по схемам «провод - провод» и «провод - земля».

Помехи на порты ИТС должны быть поданы при временных интервалах между импульсами не менее 5 с. Если при проведении испытаний отмечено нарушение функционирования ИТС, необходимо убедиться, что указанное нарушение функционирования не связано с малым временным интервалом между импульсами. Для этого испытания должны быть повторены при временном интервале между импульсами помех, равном 1 мин.

6.2.2 Испытания на устойчивость к наносекундным импульсным помехам (УК 2)

Испытания проводят в соответствии с ГОСТ Р 51317.4.5. ТС, устанавливаемые на потолке и стенах помещений, испытывают как напольные ТС при их размещении на изолирующей подставке толщиной 0,1 м, устанавливаемой над пластиной заземления с использованием монтажных и крепежных устройств в соответствии с требованиями изготовителя.

6.2.3 Испытания на устойчивость к кратковременным и длительным прерываниям напряжения электропитания (УК 3, УК 4)

Испытания проводят в соответствии с ГОСТ Р 51317.4.11. Измерения напряжения осуществляют в моменты прохождения кривой напряжения электропитания через нуль.

6.2.4 Испытания на устойчивость к искажениям синусоидальности напряжения электропитания (УК 5)

При проведении испытаний на устойчивость к искажениям синусоидальности напряжения электропитания основной частоты последовательно добавляют синусоидальные напряжения с действующим значением в соответствии с 5.1.3 и частотой, изменяющейся от 100 Гц до 5 кГц при шаге изменения частоты 100 Гц. Необходимым условием проведения испытаний является поддержание номинального действующего значения напряжения электропитания.

6.2.5 Испытания на устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями (УК 6)

Испытания проводят в соответствии с ГОСТ Р 51317.4.6 в полосе частот от 150 кГц до 80 МГц при синусоидальной модуляции несущей. При шаговой перестройке частоты изменение частоты должно составлять 1 % от предыдущего значения. Время воздействия помехи на определенной частоте должно быть достаточным для выявления возможных изменений в функционировании ИТС.

6.2.6 Испытания на устойчивость к радиочастотному электромагнитному полю (УИ 1)

Испытания проводят в соответствии с ГОСТ Р 51317.4.3 в полосе частот от 80 до 1000 МГц при синусоидальной модуляции несущей. При шаговой перестройке частоты изменение частоты должно составлять 1 % от предыдущего значения. Время воздействия электромагнитного поля на определенной частоте должно быть достаточным для выявления возможных изменений в функционировании ИТС.

6.2.7 Испытания на устойчивость к электростатическим разрядам (УЭ 1)

Испытания проводят в соответствии с ГОСТ Р 51317.4.2. ТС, устанавливаемые на потолке и стенах помещений, испытывают как напольные ТС при их размещении на изолирующей подставке толщиной 0,1 м, устанавливаемой над пластиной заземления с использованием монтажных и крепежных устройств в соответствии с требованиями изготовителя. На каждую выбранную точку ИТС производят 10 одиночных разрядов отрицательной и положительной полярности.

6.3 Испытания на ИРП

Испытания на ИРП (ЭК 1, ЭИ 1) проводят в соответствии с ГОСТ Р 51318.14.1 (в части кратковременных индустриальных радиопомех), ГОСТ Р 51318.22, ГОСТ Р 51319, ГОСТ Р 51320.

7 Оценка результатов испытаний

Оценку результатов испытаний на ИРП проводят в соответствии с ГОСТ Р 51320. Требования устойчивости ТС к ЭМП считают выполненными, если при воздействии ЭМП всех видов все испытанные образцы соответствуют требованиям настоящего стандарта.
