МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ НАУЧНО-ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ



ДОПОЛНЕНИЕ
К «ТИПОВОЙ ЭНЕРГЕТИЧЕСКОЙ
ХАРАКТЕРИСТИКЕ
ТУРБОАГРЕГАТА Т-50-130 ТМЗ
»





(М.: СПО СОЮЗТЕХЭНЕРГО, 1979)



СЛУЖБА ПЕРЕДОВОГО ОПЫТА ПО «СОЮЗТЕХЭНЕРГО»

Москва 1989



СОСТАВЛЕНО      предприятием «Сибтехэнерго» Производственного объединения по наладке, совершенствованию технологии и эксплуатации электростанций и сетей «Союзтехэнерго»

ИСПОЛНИТЕЛИ   Э.В. БЕЛОУСОВА, В.Г. БЕЛОУСОВ, Е.А. РУДЫХ и Г.И. СМИРНОВА

УТВЕРЖДЕНО      Главным научно-техническим управлением энергетики и электрификации Минэнерго СССР 12.08.86 г.

Главный инженер В.В. НЕЧАЕВ



Дополнительно к Типовой энергетической характеристике (ТЭХ) турбоагрегата Т-50-130 ТМЗ (М.: СПО Союзтехэнерго, 1979) составлены поправки к мощности, расходу свежего пара и удельному расходу теплоты на отклонение параметров и условий работы от номинальных. Часть поправок ТЭХ заменяется.

Поправки рассчитаны в соответствии с «Методикой расчета поправок к мощности, расходу свежего пара, удельному расходу теплоты на отклонение параметров и условий работы от номинальных (М.: СПО Союзтехэнерго, 1986).

При замене поправочных кривых и дополнении их необходимо руководствоваться следующей таблицей:

Наименование

Обозначение графика

в ТЭХ

в Дополнении

Конденсационный режим

Поправки на отклонение от номинальных:





давления свежего пара

Т-41, б; Т-42, б

Рис. 1, а

температуры свежего пара

Т-41, а; Т-42, а

Рис. 1, б

на отключение группы подогревателей высокого давления

Т-41, е; Т-42, е

Рис. 1, в

расхода питательной воды

Т-41, в; Т-42, в

Рис. 1, г

температуры питательной воды

Т-41, г; Т-42, г

Рис. 1, д

давления отработавшего пара

Т-41, з; Т-42, з

Рис. 1, е

Режим работы по электрическому графику с теплофикационными отборами

Поправки на отклонение от номинальных:





давления свежего пара

Т-44, а

Рис. 2, а; 3, а

температуры свежего пара

Т-44, б

Рис. 2, б; 3, б

на отключение группы подогревателей высокого давления

-

Рис. 2, в; 3, в

расхода питательной воды

-

Рис. 2, г; 3, г

температуры питательной воды

-

Рис. 2, д; 3, д

на питание деаэратора паром от постороннего источника

-

Рис. 2, е; 3, е

давления отработавшего пара

-

Рис. 2, ж; 3, ж

температуры обратной сетевой воды

-

Рис. 2, з; 3, з

Режим работы по тепловому графику

Поправки на отклонение параметров и условий от номинальных

-

Рис. 4, а - ж;

5, а - ж;

6, а, б

Примеры пользования настоящим материалом приведены в приложении.

Рис. 1

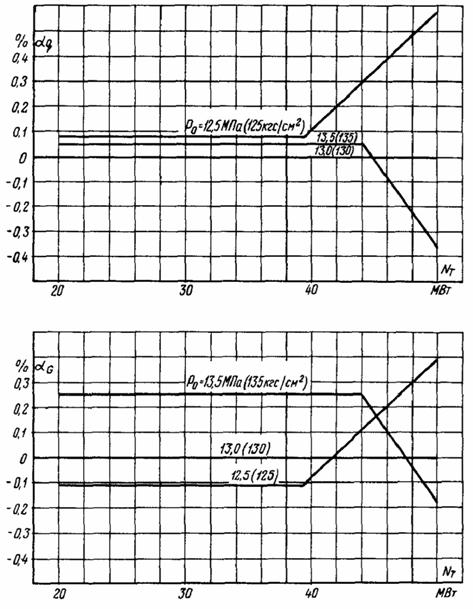

ПОПРАВКИ К УДЕЛЬНОМУ РАСХОДУ ТЕПЛОТЫ И РАСХОДУ СВЕЖЕГО ПАРА ПРИ КОНДЕНСАЦИОННОМ РЕЖИМЕ

Тип Т-50-130 ТМЗ

а) На отклонение давления свежего пара от номинального



Рис. 1

ПОПРАВКИ К УДЕЛЬНОМУ РАСХОДУ ТЕПЛОТЫ И РАСХОДУ СВЕЖЕГО ПАРА ПРИ КОНДЕНСАЦИОННОМ РЕЖИМЕ

Тип Т-50-130 ТМЗ

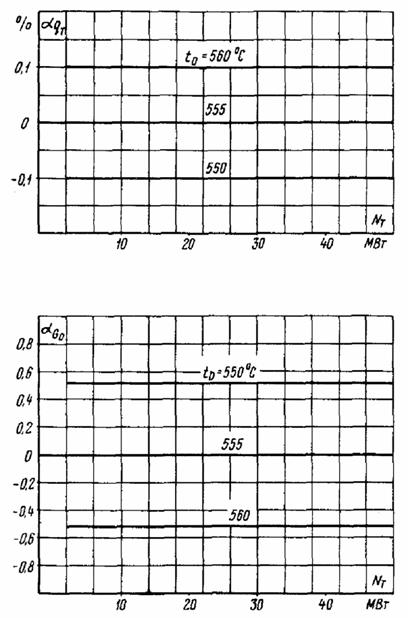

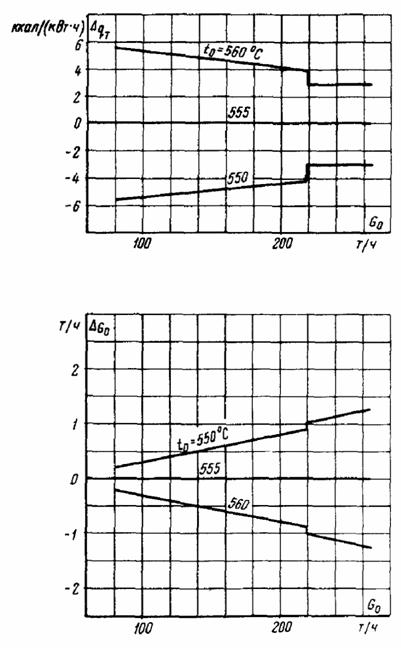

б) На отклонение температуры свежего пара от номинальной



Рис. 1

ПОПРАВКИ К УДЕЛЬНОМУ РАСХОДУ ТЕПЛОТЫ И РАСХОДУ СВЕЖЕГО ПАРА ПРИ КОНДЕНСАЦИОННОМ РЕЖИМЕ

Тип Т-50-130 ТМЗ

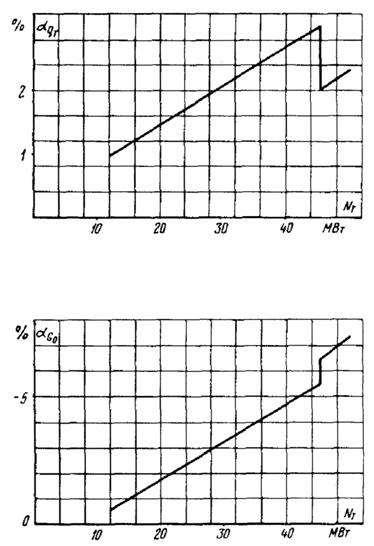

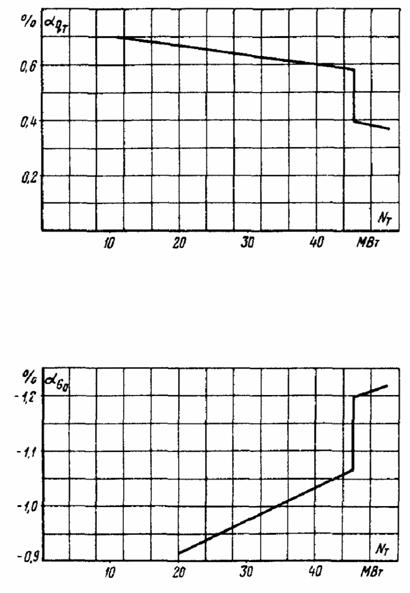

в) На отключение группы подогревателей высокого давления



Рис. 1

ПОПРАВКИ К УДЕЛЬНОМУ РАСХОДУ ТЕПЛОТЫ И РАСХОДУ СВЕЖЕГО ПАРА ПРИ КОНДЕНСАЦИОННОМ РЕЖИМЕ

Тип Т-50-130 ТМЗ

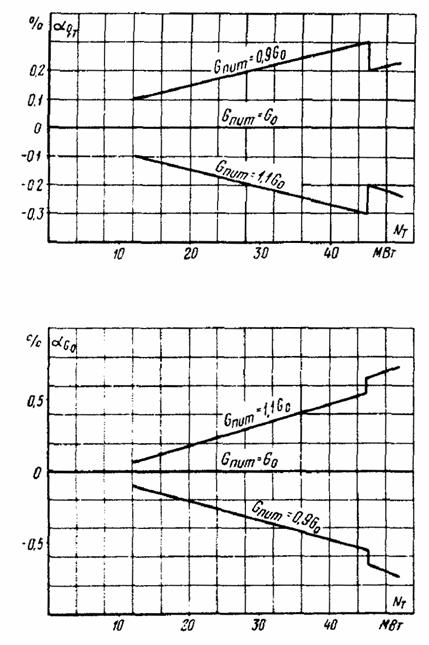

г) На отклонение расхода питательной воды от номинального



Рис. 1

ПОПРАВКИ К УДЕЛЬНОМУ РАСХОДУ ТЕПЛОТЫ И РАСХОДУ СВЕЖЕГО ПАРА ПРИ КОНДЕНСАЦИОННОМ РЕЖИМЕ

Тип Т-50-130 ТМЗ

д) На недогрев питательной воды на 10 °С



Рис. 1

ПОПРАВКИ К УДЕЛЬНОМУ РАСХОДУ ТЕПЛОТЫ И РАСХОДУ СВЕЖЕГО ПАРА ПРИ КОНДЕНСАЦИОННОМ РЕЖИМЕ

Тип Т-50-130 ТМЗ

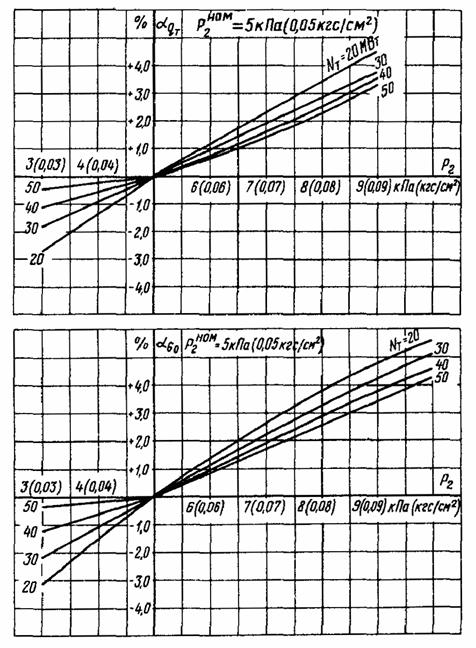

е) На отклонение давления отработавшего пара в конденсаторе турбины от номинального



Рис. 2

ПОПРАВКИ К УДЕЛЬНОМУ РАСХОДУ ТЕПЛОТЫ И РАСХОДУ СВЕЖЕГО ПАРА ПРИ РАБОТЕ ПО ЭЛЕКТРИЧЕСКОМУ ГРАФИКУ С ТЕПЛОФИКАЦИОННЫМ ОТБОРАМИ

Тип Т-50-130 ТМЗ

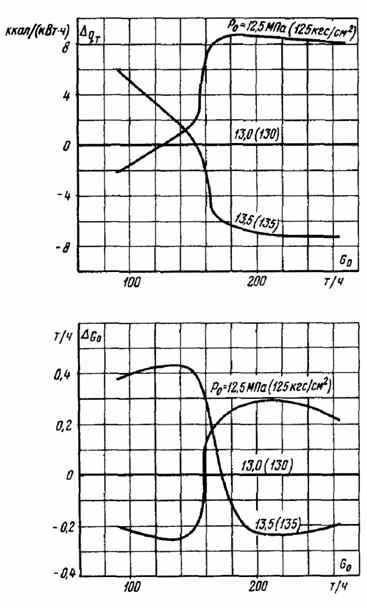

а) На отклонение давления свежего пара от номинального



Рис. 2

ПОПРАВКИ К УДЕЛЬНОМУ РАСХОДУ ТЕПЛОТЫ И РАСХОДУ СВЕЖЕГО ПАРА ПРИ РАБОТЕ ПО ЭЛЕКТРИЧЕСКОМУ ГРАФИКУ С ТЕПЛОФИКАЦИОННЫМ ОТБОРАМИ

Тип Т-50-130 ТМЗ

б) На отклонение температуры свежего пара от номинальной



Рис. 2

ПОПРАВКИ К УДЕЛЬНОМУ РАСХОДУ ТЕПЛОТЫ И РАСХОДУ СВЕЖЕГО ПАРА ПРИ РАБОТЕ ПО ЭЛЕКТРИЧЕСКОМУ ГРАФИКУ С ТЕПЛОФИКАЦИОННЫМ ОТБОРАМИ

Тип Т-50-130 ТМЗ

в) На отключение группы подогревателей высокого давления



Рис. 2

ПОПРАВКИ К РАСХОДУ СВЕЖЕГО ПАРА ПРИ РАБОТЕ ПО ЭЛЕКТРИЧЕСКОМУ ГРАФИКУ С ТЕПЛОФИКАЦИОННЫМ ОТБОРАМИ

Тип Т-50-130 ТМЗ

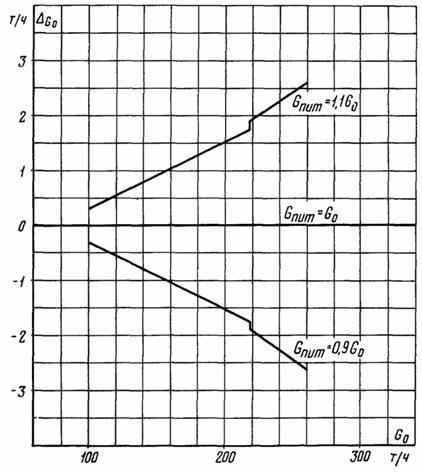

г) На отклонение расхода питательной воды от номинального



Рис. 2

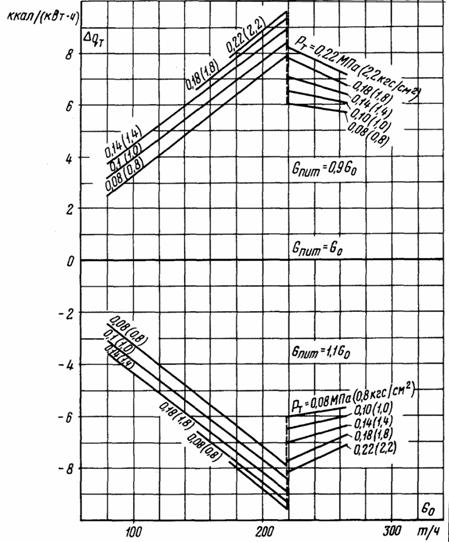

ПОПРАВКИ К УДЕЛЬНОМУ РАСХОДУ ТЕПЛОТЫ ПРИ РАБОТЕ ПО ЭЛЕКТРИЧЕСКОМУ ГРАФИКУ С ТЕПЛОФИКАЦИОННЫМИ ОТБОРАМИ

Тип Т-50-130 ТМЗ

г) На отклонение расхода питательной воды от номинального



Рис. 2

ПОПРАВКИ К УДЕЛЬНОМУ РАСХОДУ ТЕПЛОТЫ И РАСХОДУ СВЕЖЕГО ПАРА ПРИ РАБОТЕ ПО ЭЛЕКТРИЧЕСКОМУ ГРАФИКУ С ТЕПЛОФИКАЦИОННЫМИ ОТБОРАМИ

Тип Т-50-130 ТМЗ

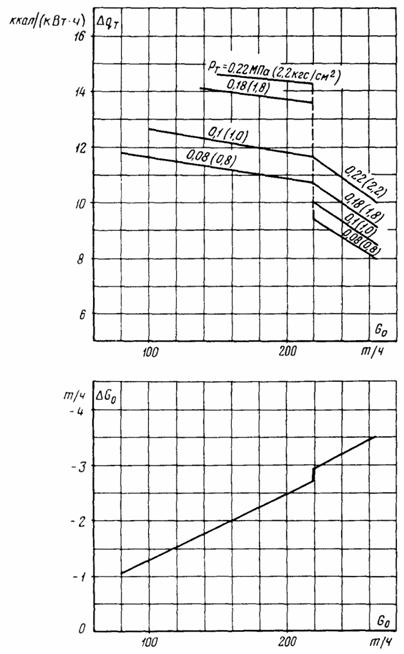

д) На недогрев питательной воды на 10 °С



Рис. 2

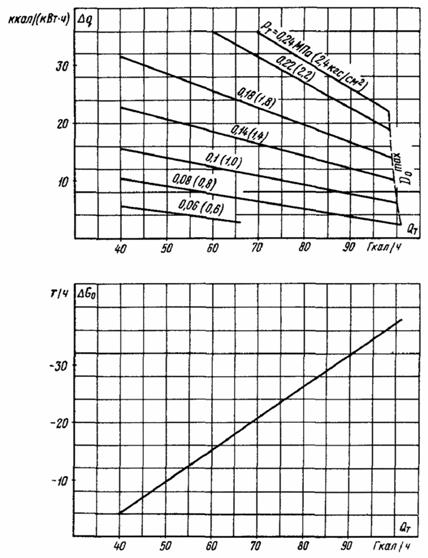

ПОПРАВКИ К УДЕЛЬНОМУ РАСХОДУ ТЕПЛОТЫ И РАСХОДУ СВЕЖЕГО ПАРА ПРИ РАБОТЕ ПО ЭЛЕКТРИЧЕСКОМУ ГРАФИКУ С ТЕПЛОФИКАЦИОННЫМИ ОТБОРАМИ

Тип Т-50-130 ТМЗ

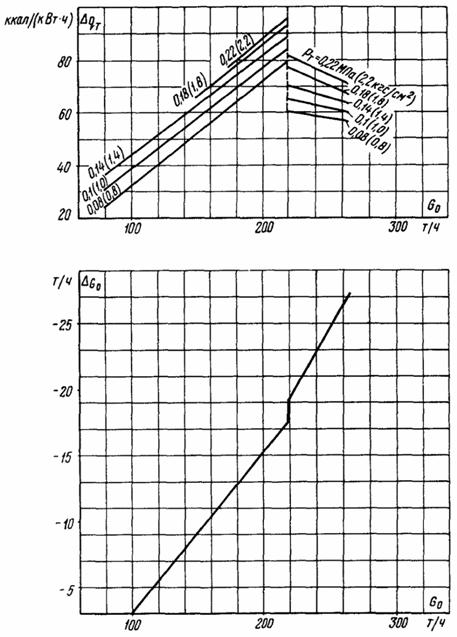

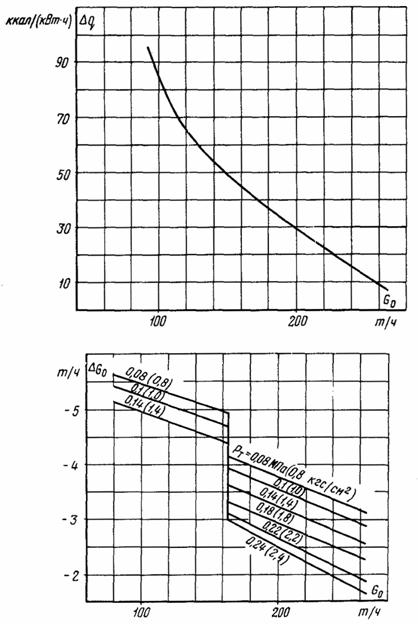

е) На питание деаэратора паром от постороннего источника



Рис. 2

ПОПРАВКИ К РАСХОДУ ТЕПЛОТЫ И РАСХОДУ СВЕЖЕГО ПАРА ПРИ РАБОТЕ ПО ЭЛЕКТРИЧЕСКОМУ ГРАФИКУ С ТЕПЛОФИКАЦИОННЫМИ ОТБОРАМИ

Тип Т-50-130 ТМЗ

ж) На отклонение давления отработавшего пара в конденсаторе турбины от номинального



Рис. 2

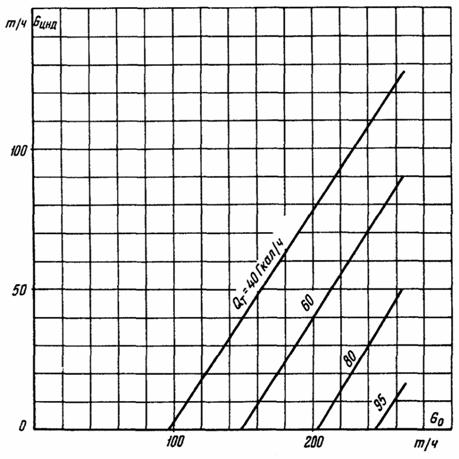

ПОПРАВКИ К РАСХОДУ ТЕПЛОТЫ И РАСХОДУ СВЕЖЕГО ПАРА ПРИ РАБОТЕ ПО ЭЛЕКТРИЧЕСКОМУ ГРАФИКУ С ТЕПЛОФИКАЦИОННЫМИ ОТБОРАМИ

Тип Т-50-130 ТМЗ

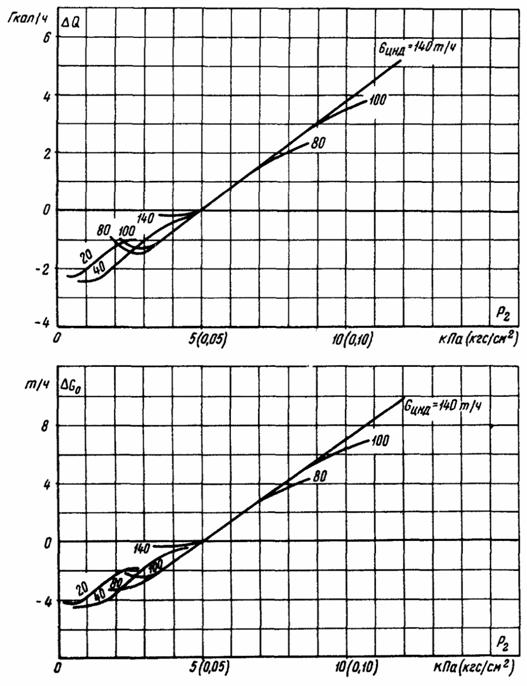

ж) К расчету поправки на отклонение давления отработавшего пара в конденсаторе турбины от номинального



Рис. 2

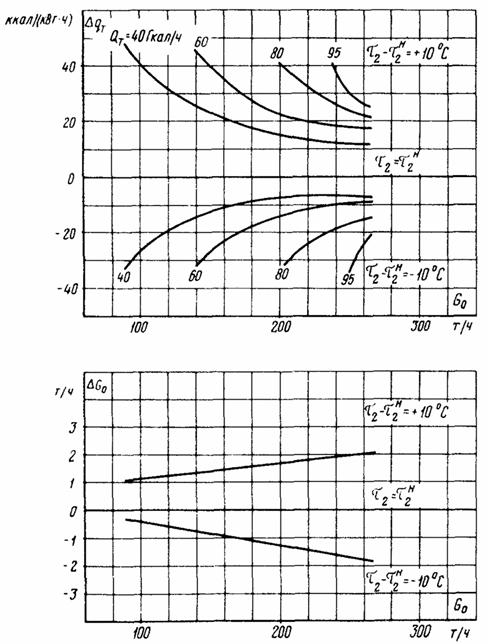

ПОПРАВКИ К УДЕЛЬНОМУ РАСХОДУ ТЕПЛОТЫ И РАСХОДУ СВЕЖЕГО ПАРА ПРИ РАБОТЕ ПО ЭЛЕКТРИЧЕСКОМУ ГРАФИКУ С ТЕПЛОФИКАЦИОННЫМИ ОТБОРАМИ

Тип Т-50-130 ТМЗ

з) На отклонение температуры обратной сетевой воды от номинальной



Рис. 3

ПОПРАВКА К МОЩНОСТИ ПРИ РАБОТЕ ПО ЭЛЕКТРИЧЕСКОМУ ГРАФИКУ С ТЕПЛОФИКАЦИОННЫМИ ОТБОРАМИ

Тип Т-50-130 ТМЗ

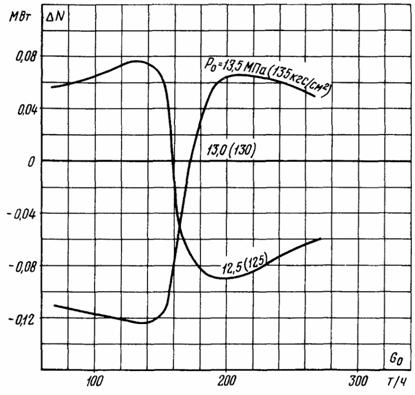

а) На отклонение давления свежего пара от номинального

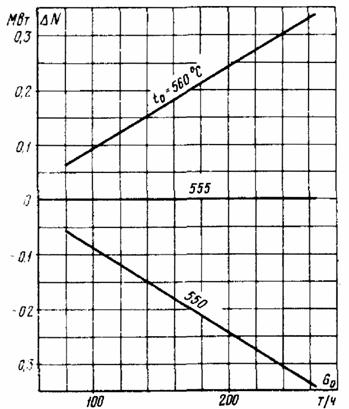

б) На отклонение температуры свежего пара от номинальной



Рис. 3

ПОПРАВКА К МОЩНОСТИ ПРИ РАБОТЕ ПО ЭЛЕКТРИЧЕСКОМУ ГРАФИКУ С ТЕПЛОФИКАЦИОННЫМИ ОТБОРАМИ

Тип Т-50-130 ТМЗ

в) На отключение группы подогревателей высокого давления

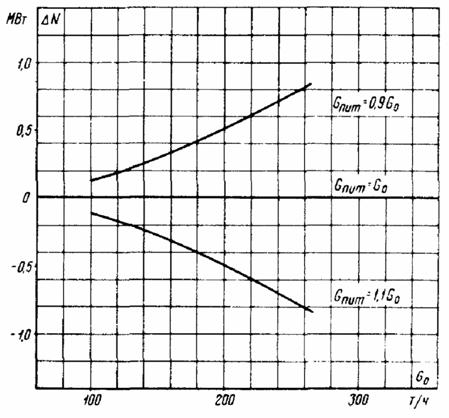

г) На отклонение расхода питательной воды от номинального

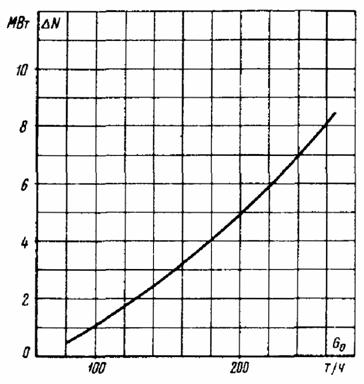

Рис. 3

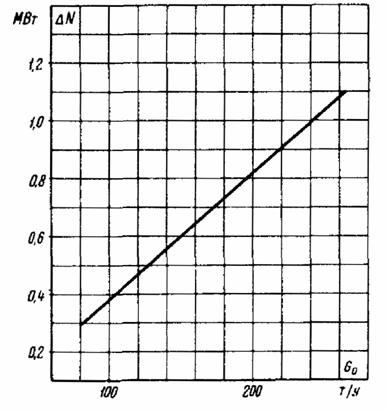

ПОПРАВКА К МОЩНОСТИ ПРИ РАБОТЕ ПО ЭЛЕКТРИЧЕСКОМУ ГРАФИКУ С ТЕПЛОФИКАЦИОННЫМИ ОТБОРАМИ

Тип Т-50-130 ТМЗ

д) На недогрев питательной воды на 10 °С

е) На питание деаэратора паром от постороннего источника


Рис. 3

ПОПРАВКА К МОЩНОСТИ ПРИ РАБОТЕ ПО ЭЛЕКТРИЧЕСКОМУ ГРАФИКУ С ТЕПЛОФИКАЦИОННЫМИ ОТБОРАМИ

Тип Т-50-130 ТМЗ

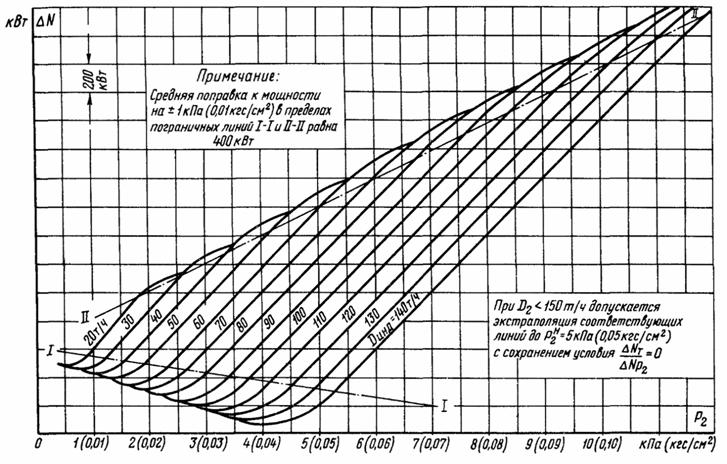

ж) На отклонение давления отработавшего пара в конденсаторе турбины от номинального


Рис. 3

ПОПРАВКА К МОЩНОСТИ ПРИ РАБОТЕ ПО ЭЛЕКТРИЧЕСКОМУ ГРАФИКУ С ТЕПЛОФИКАЦИОННЫМИ ОТБОРАМИ

Тип Т-50-130 ТМЗ

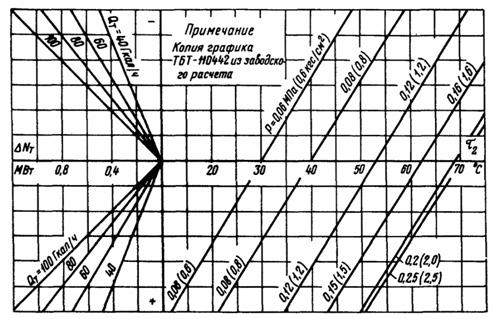

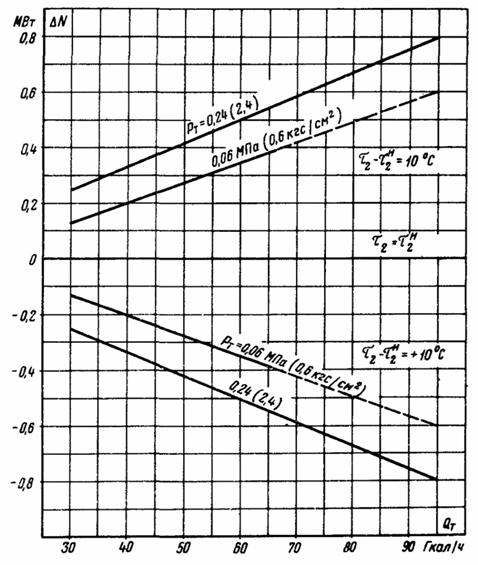

з) На отклонение температуры обратной сетевой воды от номинальной



Рис. 4

ПОПРАВКИ К УДЕЛЬНОМУ РАСХОДУ ТЕПЛОТЫ И РАСХОДУ СВЕЖЕГО ПАРА ПРИ РАБОТЕ ПО ТЕПЛОВОМУ ГРАФИКУ

Тип Т-50-130 ТМЗ

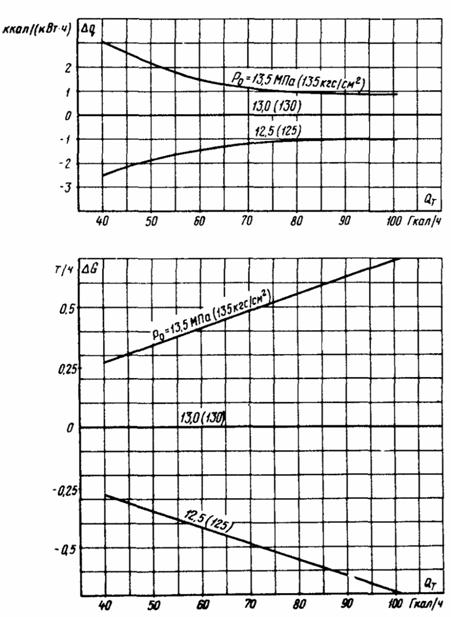

а) На отклонение давления свежего пара от номинального



Рис. 4

ПОПРАВКИ К УДЕЛЬНОМУ РАСХОДУ ТЕПЛОТЫ И РАСХОДУ СВЕЖЕГО ПАРА ПРИ РАБОТЕ ПО ТЕПЛОВОМУ ГРАФИКУ

Тип Т-50-130 ТМЗ

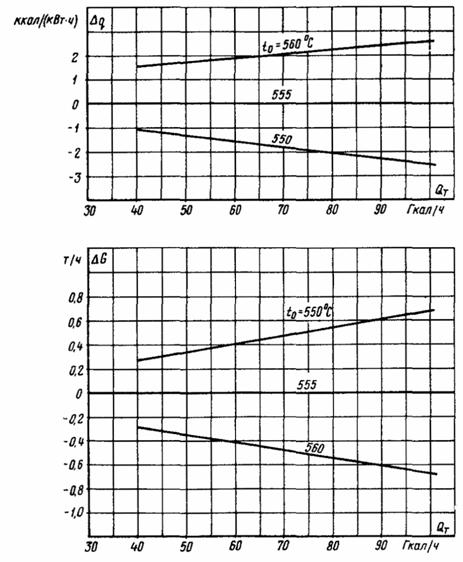

б) На отклонение температуры свежего пара от номинальной



Рис. 4

ПОПРАВКИ К УДЕЛЬНОМУ РАСХОДУ ТЕПЛОТЫ И РАСХОДУ СВЕЖЕГО ПАРА ПРИ РАБОТЕ ПО ТЕПЛОВОМУ ГРАФИКУ

Тип Т-50-130 ТМЗ

в) На отключение группы подогревателей высокого давления



Рис. 4

ПОПРАВКИ К УДЕЛЬНОМУ РАСХОДУ ТЕПЛОТЫ И РАСХОДУ СВЕЖЕГО ПАРА ПРИ РАБОТЕ ПО ТЕПЛОВОМУ ГРАФИКУ

Тип Т-50-130 ТМЗ

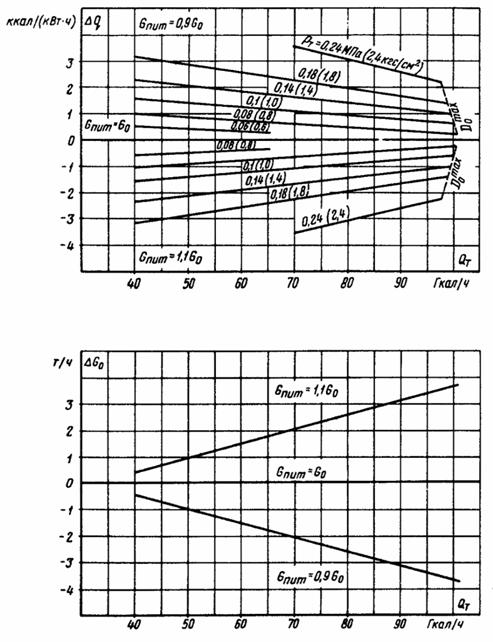

г) На отклонение расхода питательной воды от номинального





Рис. 4

ПОПРАВКИ К УДЕЛЬНОМУ РАСХОДУ ТЕПЛОТЫ И РАСХОДУ СВЕЖЕГО ПАРА ПРИ РАБОТЕ ПО ТЕПЛОВОМУ ГРАФИКУ

Тип Т-50-130 ТМЗ

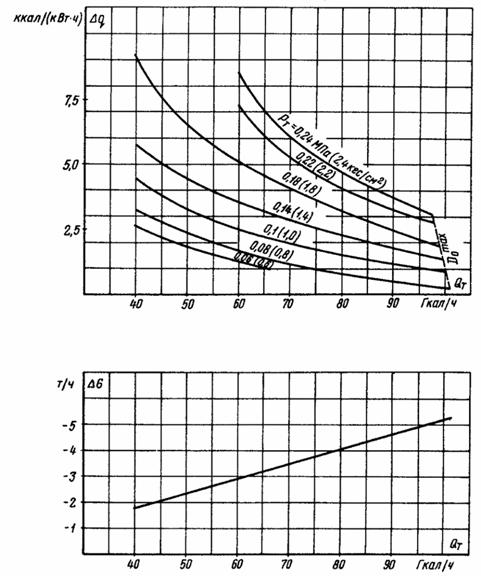

д) На недогрев питательной воды на 10 °С



Рис. 4

ПОПРАВКИ К УДЕЛЬНОМУ РАСХОДУ ТЕПЛОТЫ И РАСХОДУ СВЕЖЕГО ПАРА ПРИ РАБОТЕ ПО ТЕПЛОВОМУ ГРАФИКУ

Тип Т-50-130 ТМЗ

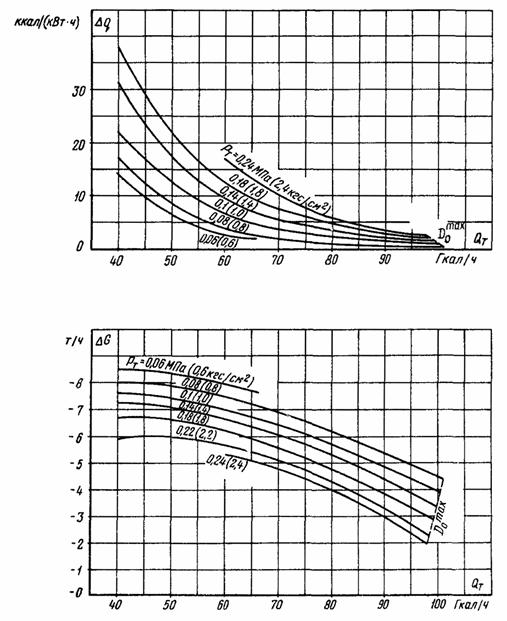

е) На питание деаэратора паром от постороннего источника

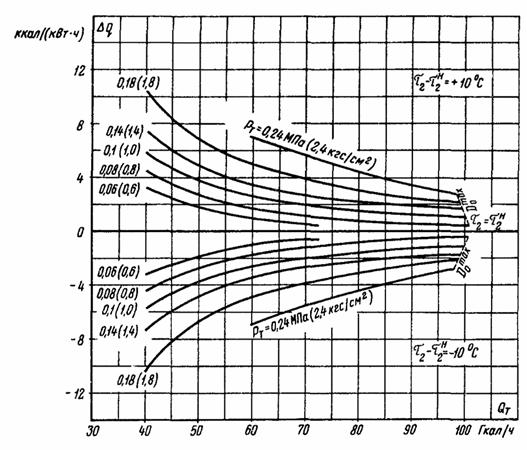

Рис. 4

ПОПРАВКИ К УДЕЛЬНОМУ РАСХОДУ ТЕПЛОТЫ И РАСХОДУ СВЕЖЕГО ПАРА ПРИ РАБОТЕ ПО ТЕПЛОВОМУ ГРАФИКУ

Тип Т-50-130 ТМЗ

ж) На отклонение температура обратной сетевой воды от номинальной



Рис. 5

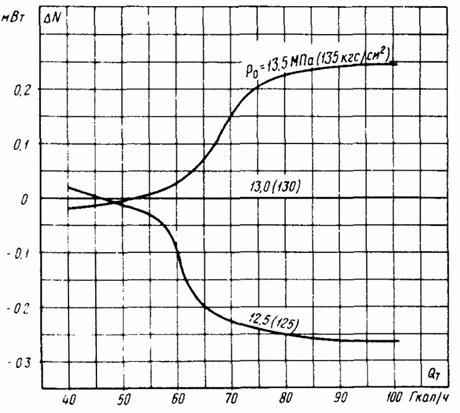

ПОПРАВКА К МОЩНОСТИ ПРИ РАБОТЕ ПО ТЕПЛОВОМУ ГРАФИКУ

Тип Т-50-130 ТМЗ

а) На отклонение давления свежего пара от номинального

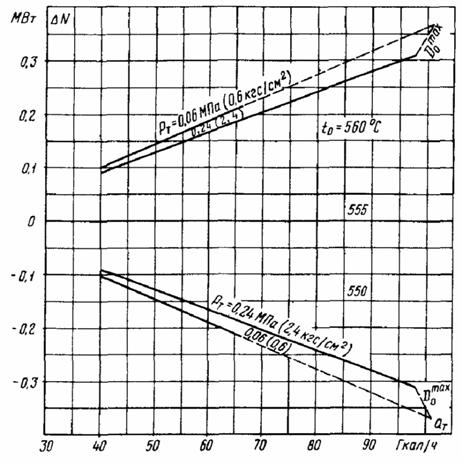

б) На отклонение температуры свежего пара от номинальной



Рис. 5

ПОПРАВКА К МОЩНОСТИ ПРИ РАБОТЕ ПО ТЕПЛОВОМУ ГРАФИКУ

Тип Т-50-130 ТМЗ

в) На отключение группы подогревателей высокого давления

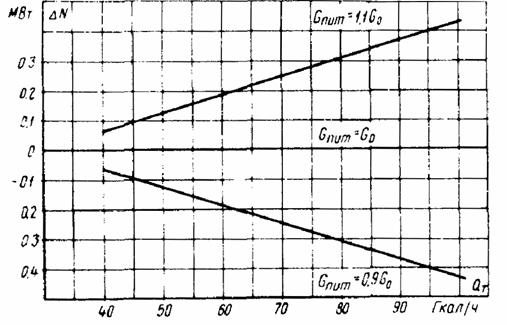

г) На отклонение расхода питательной воды от номинального



Рис. 5

ПОПРАВКА К МОЩНОСТИ ПРИ РАБОТЕ ПО ТЕПЛОВОМУ ГРАФИКУ

Тип Т-50-130 ТМЗ

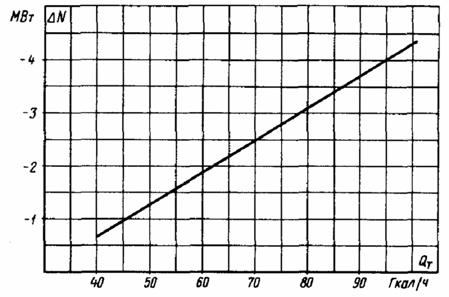

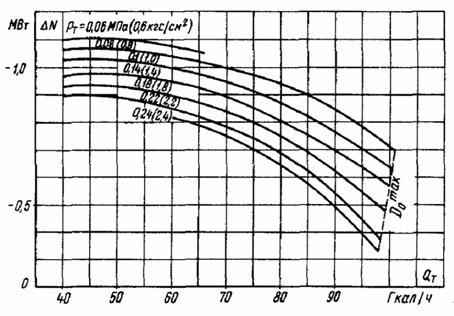

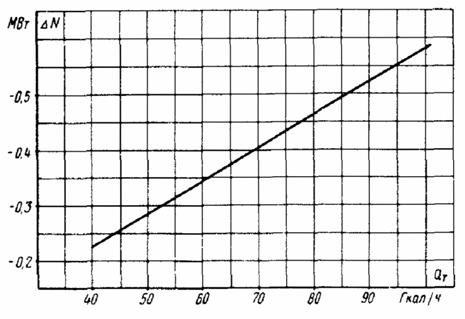

д) На недогрев питательной воды на 10 °С

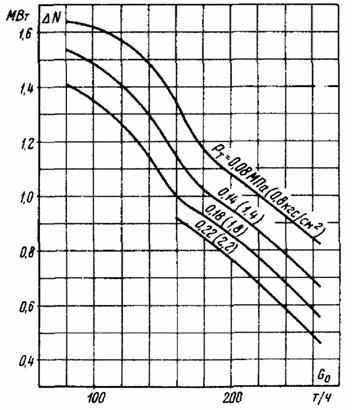

е) На питание деаэратора паром от постороннего источника



Рис. 5

ПОПРАВКА К МОЩНОСТИ ПРИ РАБОТЕ ПО ТЕПЛОВОМУ ГРАФИКУ

Тип Т-50-130 ТМЗ

ж) На отклонение температуры обратной сетевой воды от номинальной

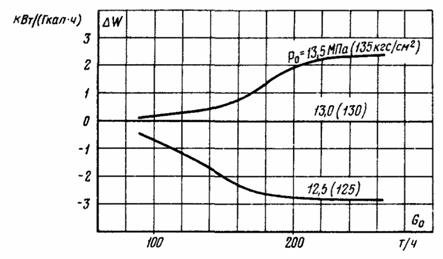

Рис. 6

ПОПРАВКИ К УДЕЛЬНОЙ ВЫРАБОТКЕ ЭЛЕКТРОЭНЕРГИИ ПРИ РАБОТЕ ПО ТЕПЛОВОМУ ГРАФИКУ

Тип Т-50-130 ТМЗ

а) На отклонение давления свежего пара от номинального

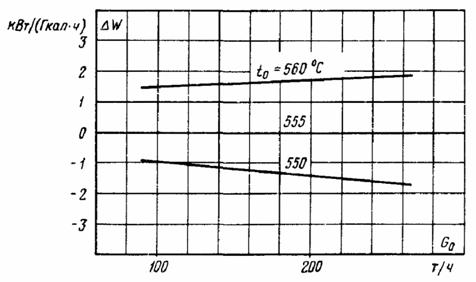

б) На отклонение температуры свежего пара от номинальной

Приложение

ПРИМЕРЫ ОПРЕДЕЛЕНИЯ УДЕЛЬНОГО РАСХОДА ТЕПЛОТЫ, РАСХОДА СВЕЖЕГО ПАРА, МОЩНОСТИ ДЛЯ РАЗЛИЧНЫХ РЕЖИМОВ РАБОТЫ ТУРБОАГРЕГАТА

Пример I. Режим работы с регулируемыми отборами пара при работе по электрическому графику.

Исходные данные: Nт = 43,0 МВт; Qт = 60 Гкал/ч; Ро = 12,5 МПа (125 кгс/см2); tо = 560 °С; Рт = 0,14 МПа (1,4 кгс/см2); Р2 = 4 кПа (0,04 кгс/см2); Gпит = 1,1Gо; деаэратор питается от постороннего источника; прочие параметры и условия - номинальные.

Определить расход свежего пара и удельный расход теплоты при заданных условиях (Nт, Qт = const).

Показатель

Обозначение

Способ определения

Полученное значение

Расход свежего пара при номинальных условиях, т/ч

Рис.Т-34, ТЭХ по Nт, Qт, Рт

200

Расход отработавшего пара, т/ч

Gцнд

Рис. 2, ж по

40

Удельный расход теплоты на выработку электроэнергии при номинальных условиях, ккал/(кВт×ч)

Рис. Т-24, д, ТЭХ по Nт, Qт, Рт

1340

Поправки к удельному расходу теплоты на отклонение от номинальных, ккал/(кВт×ч):







давления свежего пара

DqРо

Рис. 2, а, по

+8,7

температуры свежего пара

Dqtо

Рис. 2, б, по

+4,1

давления отработавшего пара

DqР2

Рис. 2, ж, по Gцнд Р2; DqР2 =

-9,3

расхода питательной воды

Dqпит

Рис. 2, г, по , Рт

-8,2

питания деаэратора от постороннего источника

Dqд-р

Рис. 2, е, по Gо

+30,0

Суммарная поправка

SDq

SDq = DqРо + Dqtо + DqР2 + Dqд-р

+25,3

Удельный расход теплоты брутто при заданных условиях, ккал/(кВт×ч)

qт

qт =  + SDq

1365,3

Поправки к расходу свежего пара на отклонение от номинальных, т/ч:







давления свежего пара

DGРо

Рис. 2, а, по

+0,29

температуры свежего пара

DGtо

Рис. 2, б, по

-0,80

давления отработавшего пара

DGР2

Рис. 2, ж, по G2;

-0,80

расхода питательной воды

DGпит

Рис. 2, г, по

+1,54

питания деаэратора от постороннего источника

DGд-р

Рис. 2, е, по

-3,25

Суммарная поправка

SDGo

SDGo = DGРо + DGtо + DGР2 + DGпит + DGд-р

-3,02

Расход свежего пара при заданных условиях, т/ч

Gо

Gо =  + SDGо

197

Пример 2. Режим работы с регулируемыми отборами пара при работе по тепловому графику.

Исходные данные: Qт = 60 Гкал/ч; tо = 550 °С; Ро = 13,5 МПа (135 кгс/см2); Рт = 0,14 МПа (1,4 кгс/см2); Gпит = 1,1Gо; tпит =  - 10 °С.

Определить расход свежего пара, мощность и удельный расход теплоты при заданных условиях.

Показатель

Обозначение

Способ определения

Полученное значение

Расход свежего пара при номинальных условиях, т/ч

Рис. Т-34, д, ТЭХ по Qт, Рт

160

Мощность турбины при номинальных условиях, МВт

Рис. Т-34, д, ТЭХ по Qт, Рт

31

Удельный расход теплоты на выработку электроэнергии при номинальных условиях, ккал/(кВт×ч)

Рис. Т-34, д, ТЭХ по Qт, Рт

1140

Поправки к расходу свежего пара на отклонение от номинальных, т/ч:







давления свежего пара

DGРо

Рис. 4, а, по Qт

+0,41

температуры свежего пара

DGtо

Рис. 4, б, по Qт

+0,4

расхода питательной воды

DGпит

Рис. 4, г, по Qт

+1,5

нагрева питательной воды

DGнагр

Рис. 4, д, по Qт

-2,9

Суммарная поправка,т/ч

SDGo

SDGo = DGРо + DGtо + DGпит + DGнагр

-0,59

Расход свежего пара при заданных условиях, т/ч

Gо

Gо =  + SDGо

159,41

Поправки к мощности на отклонение от номинальных, МВт:







давления свежего пара

DNРо

Рис. 5, а, по Qт

0,03

температуры свежего пара

DNtо

Рис. 5, б по Qт

-0,18

питательной воды

DNпит

Рис. 5, г, по Qт

+0,19

нагрева питательной воды

DNнагр

Рис. 5, д, по Qт

-0,34

Суммарная поправка, МВт

SDN

SDN = DNРо + DNtо + DNпит + DNнагр

-0,30

Мощность турбины при заданных условиях, МВт

Nт

Nт =  + SDN

30,7

Поправки к удельному расходу теплоты на отклонение от номинальных, ккал/(кВт×ч):







давления свежего пара

DqРо

Рис. 4, а, по Qт

+1,5

температуры свежего пара

Dqtо

Рис. 4, б, по Qт

-1,5

расхода питательной воды

Dqпит

Рис. 4, г, по Qт, Рт

-1,9

нагрева питательной воды

Dqнагр

Рис. 4, д, по Qт, Рт

+3,5

Суммарная поправка ккал/(кВт×ч):

SDq

SDq = DqРо + Dqtо + Dqпит + Dqнагр

+1,6

Удельный расход теплоты при заданных условиях

qт

qт =  + SDq

1141,6







© 2013 Ёшкин Кот :-)
