РЕКОМЕНДАЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ
ЕДИНСТВА ИЗМЕРЕНИИ

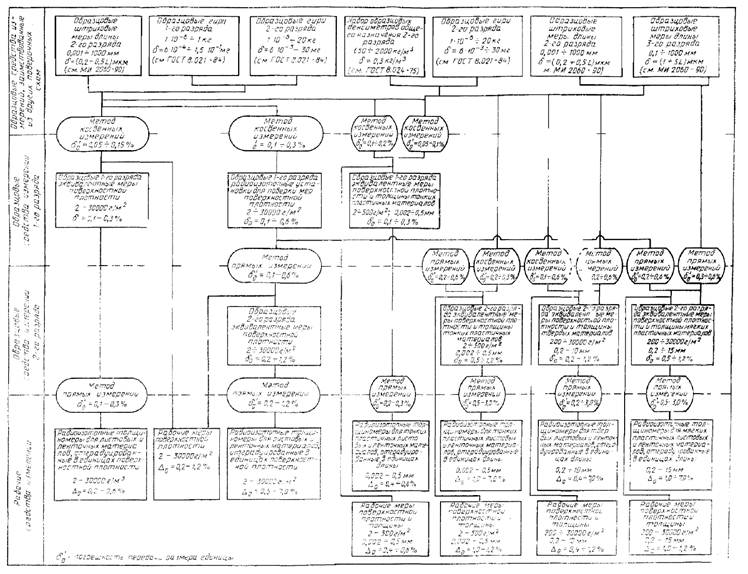

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПОВЕРХНОСТНОЙ
ПЛОТНОСТИ И ТОЛЩИНЫ ЛИСТОВЫХ
И ЛЕНТОЧНЫХ МАТЕРИАЛОВ

МИ 2123-90

КОМИТЕТ СТАНДАРТИЗАЦИИ И МЕТРОЛОГИИ СССР

Москва

1992

СОДЕРЖАНИЕ

РЕКОМЕНДАЦИЯ

Дата введения 01.07.91

Настоящая рекомендация распространяется на государственную поверочную схему для средств измерении поверхностной плотности и толщины листовых и ленточных материалов и устанавливает назначение образцовых средств измерений, заимствованных из других поверочных схем и предназначенных для воспроизведения единицы поверхностной плотности - грамм на квадратный метр (г/м²) в диапазоне 2 ÷ 30000 г/м² и толщины - миллиметра (мм) в диапазоне 0,002 ÷ 15 мм листовых и ленточных материалов и порядок передачи размеров данных единиц при помощи образцовых средств измерений рабочим средствам измерений с указанием погрешностей и основных методов поверки

1 ОБРАЗЦОВЫЕ СРЕДСТВА ИЗМЕРЕНИЙ ЗАИМСТВОВАННЫЕ
ИЗ ДРУГИХ ПОВЕРОЧНЫХ СХЕМ

1.1. Воспроизведение единиц поверхностной плотности и толщины листовых и ленточных материалов и передачу их размеров при помощи образцовых средств измерений рабочим средствам измерений, применяемым в народном хозяйстве с целью обеспечения единства измерений в стране осуществляют при помощи следующих образцовых средств измерений:

образцовые штриховые меры длины 2-го разряда по МИ 2060-90;

образцовые гири 1-го разряда по ГОСТ 8.021;

образцовые гири 2-го разряда по ГОСТ 8.021;

набор образцовых денсиметров общего назначения 2-го разряда по ГОСТ 8.024;

образцовые штриховые меры длины 2-го разряда по МИ 2060-90;

образцовые штриховые меры длины 3-го разряда по МИ 2060-90.

1.2. В основу измерений поверхностной плотности и толщины листовых и ленточных материалов должны быть положены единицы, воспроизводимые в соответствии с п. 1.1 настоящей рекомендации.

1.3. Диапазоны воспроизводимых значений поверхностной плотности и толщины листовых и ленточных материалов составляют 2 ÷ 30000 г/м² и 0,02 ÷ 15 мм соответственно.

1.4. Комплекс средств измерений, указанный в п 1.1 настоящей рекомендации, применяют для передачи размеров единиц поверхностной плотности и толщины листовых и ленточных материалов образцовым и рабочим средствам измерений методами косвенных и прямых измерений.

2. ОБРАЗЦОВЫЕ СРЕДСТВА ИЗМЕРЕНИЙ

2.1. Образцовые средства измерений 1-го разряда

2.1.1. В качестве образцовых средств измерений 1-го разряда применяют эквивалентные меры поверхностной плотности в диапазоне измерений 2 ÷ 30000 г/м², радиоизотопные установки для поверки мер поверхностной плотности в диапазоне измерений 2 ÷ 30000 г/м² и эквивалентные меры поверхностной плотности и толщины тонких пластичных материалов в диапазонах измерений 2 ÷ 500 г/м² и 0,02 ÷ 0,5 мм.

2.1.2. Доверительные относительные погрешности образцовых средств измерений 1-го разряда δ₀ при доверительной вероятности 0,95 составляют: от 0,1 до 0,3 % для эквивалентных мер поверхностной плотности и для эквивалентных мер поверхностной плотности и толщины тонких пластичных материалов и от 0,1 до 0,6 % для радиоизотопных установок для поверки мер поверхностной плотности.

2.1.3. Образцовые средства измерений 1-го разряда применяют для поверки образцовых 2-го разряда и рабочих средств измерений методом прямых измерений.

2.2. Образцовые средства измерении 2-го разряда

2.2.1. В качестве образцовых средств измерений 2-го разряда применяют эквивалентные меры поверхностной плотности в диапазоне измерений 2 ÷ 30000 г/м², эквивалентные меры поверхностной плотности и толщины тонких пластичных материалов в диапазонах измерений 2 ÷ 500 г/м² и 0,002 ÷ 0,5 мм, эквивалентные меры поверхностной плотности и толщины твердых материалов в диапазонах измерений 200 ÷ 30000 г/м² и 0,2 ÷ 10 мм и эквивалентные меры поверхностной плотности и толщины мягких пластичных материалов в диапазонах 200 ÷ 30000 г/м² и 0 2 ÷ 15 мм.

2.2.2. Доверительные относительные погрешности образцовых средств измерений 2-го разряда δ₀ при доверительной вероятности 0,95 составляют; от 0,2 до 1,2 % для эквивалентных мер поверхностной плотности и эквивалентных мер поверхностной плотности; и толщины твердых материалов и от 0,5 до 1,2 % для эквивалентных мер поверхностной плотности и толщины тонких пластичных материалов и эквивалентных мер поверхностной плотности и толщины мягких пластичных материалов

2.2.3. Образцовые средства измерений 2-го разряда применяют для поверки рабочих средств измерений методом прямых измерений

3 РАБОЧИЕ СРЕДСТВА ИЗМЕРЕНИЙ

3.1. В качестве рабочих средств измерении применяют радиоизотопные толщиномеры для листовых и ленточных материалов, отградуированные в единицах поверхностной плотности в диапазоне измерений 2 ÷ 30000 г/м², рабочие меры поверхностной плотности в диапазоне измерений 2 ÷ 30000 г/м², радиоизотопные толщиномеры для тонких пластичных листовых и ленточных материалов отградуированные в единицах длины в диапазоне измерений 0,002 ÷ 0,5 мм; радиоизотопные толщиномеры для твердых листовых и ленточных материалов, отградуированные в единицах длины в диапазоне измерений 0,2 ÷ 10 мм; радиоизотопные толщиномеры для мягких пластичных листовых и ленточных материалов, отградуированные в единицах длины в диапазоне измерений 0,2 ÷ 15 мм; рабочие меры поверхностной плотности и толщины в диапазонах измерений поверхностной плотности 2 ÷ 500 г/м², 200 ÷ 30000 г/м² и толщины 0,002 ÷ 0,5 мм 0,2 ÷ 10 мм, 0,2 ÷ 15 мм.

3.2. Пределы допускаемых относительных погрешностей Δ₀ радиоизотопных толщиномеров для листовых и ленточных материалов, отградуированных в единицах поверхностной плотности составляют от 0,2 до 0,6 % и от 0,5 до 7,0 %.

Пределы допускаемых относительных погрешностей % рабочих мер поверхностной плотности составляют от 0,2 до 1,2 %.

Пределы допускаемых относительных погрешностей Δ₀ радиоизотопных толщиномеров для листовых и ленточных материалов отградуированных в единицах длины, составляют от 0,4 до 7,0 %.

Пределы допускаемых относительных погрешностей Δ₀ рабочих мер поверхностной плотности и толщины составляют от 0,4 до 1,2 %.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1 РАЗРАБОТАНА Рижским научно-исследовательским институтом радиоизотопного приборостроения (РНИИРП)

РАЗРАБОТЧИКИ

А.Н. Карасев (руководитель темы), Р.И. Кряжеева

2 УТВЕРЖДЕНА НПО «ВНИИМ им Д.И. МЕНДЕЛЕЕВА» 10.10.90

3 ЗАРЕГИСТРИРОВАНА ВНИИМС 24.12.90

4 ВЗАМЕН ГОСТ 8.356-79

5 ССЫЛОЧНЫЕ НОРМАТИВНО ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Государственная поверочная методика средств измерении поверхностной плотности толщины листовых и ленточных материалов
