ФЕДЕРАЛЬНАЯ СЛУЖБА ПО НАДЗОРУ
В СФЕРЕ ПРИРОДОПОЛЬЗОВАНИЯ

УТВЕРЖДАЮ

Директор ФБУ «Федеральный центр
анализа и оценки техногенного
воздействия

_____________________ В.В. Новиков

07.09.2014

КОЛИЧЕСТВЕННЫЙ ХИМИЧЕСКИЙ АНАЛИЗ ВОД

МЕТОДИКА ОПРЕДЕЛЕНИЯ
ОРГАНИЧЕСКОГО УГЛЕРОДА И ОБЩЕГО АЗОТА
В ПИТЬЕВЫХ, ПРИРОДНЫХ И СТОЧНЫХ ВОДАХ
МЕТОДОМ ВЫСОКОТЕМПЕРАТУРНОГО ОКИСЛЕНИЯ
С ИСПОЛЬЗОВАНИЕМ АНАЛИЗАТОРОВ УГЛЕРОДА И АЗОТА

ПНД Ф 14.1:2:3:4.279-14

Методика допущена для целен государственного экологического контроля

МОСКВА
2014 г.

СОДЕРЖАНИЕ

1 Общие положения и область применения. 2

2 Нормативные ссылки. 2

3 Приписанные характеристики показателей точности  измерений. 3

4 Метод измерений. 4

5 Средства измерений. вспомогательное оборудование. лабораторная посуда. Реактивы и материалы.. 4

5.1 Средства измерений, вспомогательное оборудование, лабораторная посуда. 4

5.2 Реактивы и материалы.. 5

6 Условия безопасного проведения работ. 5

7 Требования к квалификации оператора. 5

8 Условия выполнения измерений. 5

9 Отбор и хранение проб. 5

10 Подготовка к выполнению измерений. 6

10.1 Подготовка оборудования. 6

10.2 Приготовление растворов. 6

10.3 Приготовление градуировочных растворов. 7

10.4 Установление градуировочных характеристик. 8

10.5 Контроль стабильности градуировочных характеристик. 9

11 Выполнение измерений. 9

11.1 Подготовка пробы.. 9

11.2 Выполнение измерений. 10

12 Обработка результатов измерений. 10

13 Оформление результатов измерений. 10

14 Оценка приемлемости результатов измерений. 11

15 Контроль точности результатов измерений. 11

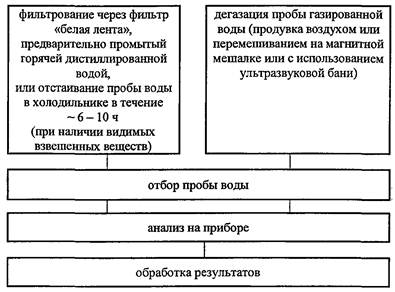

Приложение А. Блок-схема выполнения анализа при измерении общего органического углерода и общего азота. 12

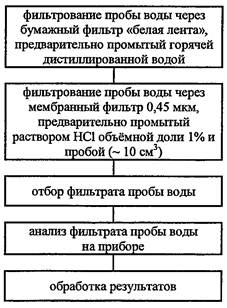

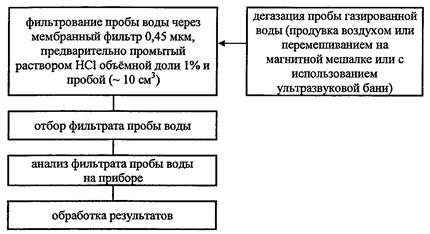

Приложение Б. Блок-схема выполнения анализа при измерении растворённого органического углерода. 13



1 ОБЩИЕ ПОЛОЖЕНИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий нормативный документ устанавливает методику количественного химического анализа проб воды с целью определения общего и растворённого органического углерода и общего азота методом высокотемпературного окисления с использованием анализаторов углерода и азота. Методика распространяется на следующие объекты анализа: воды питьевые (в том числе расфасованные в ёмкости), природные пресные (поверхностные и подземные, в том числе источники водоснабжения), сточные воды (в том числе производственные, хозяйственно-бытовые, ливневые и очищенные), воды талые, технические и пробы снежного покрова.

Диапазоны измерений массовых концентраций по данной методике составляют: общего и растворённого органического углерода - от 1,0 до 1000 мг/дм3; общего азота - от 0,1 до 200 мг/дм3.

Содержание органического углерода в питьевых и незагрязнённых поверхностных водах, как правило, находится в диапазоне от 1 до 10 мг/дм3, в загрязнённых - превышает 10 мг/дм3, а в сильно загрязнённых - превышает 100 мг/дм3. Массовые концентрации общего азота в питьевых и незагрязнённых поверхностных водах обычно составляют от 0,1 до 10 мг/дм3, в загрязнённых более 10 мг/дм3, в сильно загрязнённых более 100 мг/дм3.

Общий органический углерод - это углерод органических соединений, присутствующих в пробе воды в растворённом и нерастворённом состоянии.

Растворённый органический углерод - это углерод органических соединений, обнаруживаемый в пробе воды после её фильтрования через мембранный фильтр с порами диаметром 0,45 мкм.

Общий азот - это азот органических и неорганических соединений, содержащихся в пробе воды.

Блок-схемы проведения анализов приведены в приложениях А, Б:

2 НОРМАТИВНЫЕ ССЫЛКИ

ГОСТ 12.0.004-90 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения.

ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования.

ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности.

ГОСТ 12.4.009-83 Система стандартов безопасности труда. Пожарная техника для защиты объектов. Основные виды. Размещение и обслуживание.

ГОСТ 17.1.5.05-85 Охрана природы. Гидросфера. Общие требования к отбору проб поверхностных и морских вод, льда и атмосферных осадков.

ГОСТ 1770-74 Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия.

ГОСТ 3118-77 Реактивы. Кислота соляная. Технические условия.

ГОСТ 3769-78 Реактивы. Аммоний сернокислый. Технические условия.

ГОСТ 4168-79 Реактивы. Натрий азотнокислый. Технические условия.

ГОСТ 4217-77 Реактивы. Калий азотнокислый. Технические условия.

ГОСТ 6552-80 Реактивы. Кислота ортофосфорная. Технические условия.

ГОСТ 6709-72 Вода дистиллированная. Технические условия.

ГОСТ 14919-83 Электроплиты, электроплитки и электрошкафы бытовые. Общие технические условия.

ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры.

ГОСТ 27384-2002 Вода. Нормы погрешностей измерений показателей состава и свойств.

ГОСТ 29227-91 Посуда лабораторная стеклянная. Пипетки градуированные. Часть 1. Общие требования.

ГОСТ 31861-2012 Вода. Общие требования к отбору проб.

ГОСТ 31862-2012 Вода питьевая. Отбор проб.

ГОСТ Р 12.1.019-2009 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты.

ГОСТ Р 52501-2005 Вода для лабораторного анализа. Технические условия.

ГОСТ Р 52109-2003 Вода питьевая, расфасованная в емкости. Общие технические условия.

ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.

ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.

ГОСТ Р ИСО 5725-6-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 6. Использование значений точности.

Примечание - Если ссылочный стандарт заменен (изменен), то следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 ПРИПИСАННЫЕ ХАРАКТЕРИСТИКИ ПОКАЗАТЕЛЕЙ ТОЧНОСТИ
ИЗМЕРЕНИЙ

Настоящая методика обеспечивает получение результатов измерений с показателями точности, не превышающими значений, приведенных в таблице 1. Приписанные погрешности измерений не превышают нормы погрешностей, установленные ГОСТ 27384.

Таблица 1 - Диапазон измерений, значения показателей точности, воспроизводимости и повторяемости

Диапазоны измерений, мг/дм3

Показатель повторяемости (стандартное отклонение повторяемости), σr, %

Показатель воспроизводимости (стандартное отклонение воспроизводимости), σR, %

Показатель точности (границы относительной погрешности при Р = 0,95), ±δ, %

Углерод органический (общий и растворённый)

от 1,0 до 5,0 вкл.

7

10

21

св. 5 до 50 вкл.

6

8

17

св. 50 до 250 вкл.

4

6

13

св. 250 до 1000 вкл.

3

4

8

Азот общий

от 0,1 до 1,0 вкл.

17

22

44

св. 1 до 10 вкл.

9

14

28

св. 10 до 200 вкл.

6

8,5

17

Примечание - Показатель точности измерений соответствует расширенной неопределенности при коэффициенте охвата k = 2.

4 МЕТОД ИЗМЕРЕНИЙ

Измерение основано на окислении веществ, содержащих органический углерод и общий азот путём высокотемпературного окисления соответственно до диоксида углерода с последующим ИК-детектированием и до оксида азота с последующим хемилюминесцентным детектированием продуктов реакции.

Неорганический углерод, содержащийся в пробе воды в виде карбонатов, предварительно переводится в диоксид углерода в результате взаимодействия с кислотой и удаляется потоком очищенного воздуха (кислорода).

5 СРЕДСТВА ИЗМЕРЕНИЙ. ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ.
ЛАБОРАТОРНАЯ ПОСУДА. РЕАКТИВЫ И МАТЕРИАЛЫ

5.1 Средства измерений, вспомогательное оборудование, лабораторная посуда

5.1.1 Анализатор углерода/азота любого типа, снабженный высокотемпературным окислительным реактором, обеспечивающим окисление соединений углерода и азота, находящихся в пробе воды, кислородом или очищенным воздухом в присутствии катализатора при температуре от 550 °С до 1000 °С, детектором инфракрасного излучения, хемилюминесцентным детектором, программой для обработки результатов измерений и устройством для удаления неорганического углерода путем продувания пробы воды очищенным воздухом (кислородом).

5.1.2 Весы лабораторные общего назначения специального или высокого класса точности, с наибольшим пределом взвешивания до 300 г по ГОСТ OIML R 76-1 или по ГОСТ Р 53228.

5.1.3 Стандартные образцы (далее - СО) органического углерода и общего азота.

Примечание - Допускается при отсутствии СО использовать вещества гарантированной чистоты: калий фталевокислый кислый, нитрат калия, сульфат аммония и никотиновую кислоту.

5.1.4 Дистиллятор или установка любого типа для получения воды дистиллированной по ГОСТ 6709 или воды для лабораторного анализа 2 степени чистоты по ГОСТ Р 52501.

5.1.5 Компрессор сжатого воздуха любого типа.

5.1.6 Плитка электрическая по ГОСТ 14919 или любое другое электронагревательное оборудование.

5.1.7 Устройство для перемешивания, например, магнитная мешалка, ультразвуковая баня, встряхиватель (при необходимости дегазации).

5.1.8 Холодильник бытовой с холодильной камерой, обеспечивающий температуру (2 - 10) °С.

5.1.9 Колбы мерные по ГОСТ 1770, класс точности 2.

5.1.10 Пипетки градуированные по ГОСТ 29227, класс точности 2.

Примечание - Допускается использовать дозаторы пипеточные переменного объема с погрешностью дозирования не более ±2,5 %.

5.1.11 Цилиндры мерные по ГОСТ 1770.

5.1.12 Воронки для фильтрования по ГОСТ 25336.

5.1.13 Колбы конические по ГОСТ 25336.

5.1.14 Стаканы химические по ГОСТ 25336.

Примечание -Допускается использование средств измерения, вспомогательного оборудования, лабораторной посуды с аналогичными или более высокими метрологическими и техническими характеристиками, чем у вышеуказанных.

5.2 Реактивы и материалы

5.2.1 Аммоний сернокислый (аммония сульфат), х.ч. по ГОСТ 3769.

5.2.2 Бумага индикаторная универсальная, позволяющая измерять значение pH в диапазоне от 1 до 14 ед. pH с шагом 1 ед. pH.

5.2.3 Вода дистиллированная по ГОСТ 6709 или вода для лабораторного анализа 2 степени чистоты по ГОСТ Р 52501 (далее - вода дистиллированная).

5.2.4 Калий азотнокислый (калия нитрат), х.ч. по ГОСТ 4217 или натрий азотнокислый (натрия нитрат), х.ч. по ГОСТ 4168.

5.2.5 Калий фталевокислый кислый безводный, х.ч.

5.2.6 Кислород газообразный или воздух нулевой степени загрязнения, получаемый с помощью компрессора и установки дополнительной очистки, или синтетический воздух (с содержанием углеводородов менее 0,1 мг/кг и диоксида углерода (IV) менее 1 мг/кг).

5.2.7 Кислота никотиновая, о.с.ч.

5.2.8 Кислота ортофосфорная, х.ч. по ГОСТ 6552.

5.2.9 Кислота соляная, х.ч. по ГОСТ 3118.

5.2.10 Поглотитель углекислого газа (например, аскарит или Soda lime).

5.2.11 Фильтры бумажные «белая лента».

5.2.12 Фильтры мембранные с диаметром пор 0,45 мкм.

5.2.13 Шприц одноразовый вместимостью не менее 10 см3.

Примечание - Допускается использование реактивов более высокой квалификации, а также материалов с аналогичными или лучшими характеристиками, чем у вышеуказанных.

6 УСЛОВИЯ БЕЗОПАСНОГО ПРОВЕДЕНИЯ РАБОТ

6.1 При выполнении анализов необходимо соблюдать требования техники безопасности при работе с химическими реактивами по ГОСТ 12.1.007.

6.2 При работе с оборудованием необходимо соблюдать правила электробезопасности по ГОСТ Р 12.1.019.

6.3 Обучение работающих безопасности труда должно быть организовано в соответствии с ГОСТ 12.0.004.

6.4 Помещение лаборатории должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004 и иметь средства пожаротушения по ГОСТ 12.4.009.

7 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ОПЕРАТОРА

К выполнению измерений и обработке их результатов допускаются лица, имеющие специальное среднее или высшее образование химического профиля, прошедшие соответствующий курс обучения, знающие принцип действия и правила эксплуатации данного оборудования.

8 УСЛОВИЯ ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ

При выполнении измерений в лаборатории должны быть соблюдены следующие условия:

температура воздуха от 20 °С до 28 °С;

относительная влажность воздуха не более 80 % при 25 °С;

напряжение в сети (220 ± 22) В.

9 ОТБОР И ХРАНЕНИЕ ПРОБ

9.1 Отбор проб воды осуществляют в соответствии с ГОСТ 31861 и ГОСТ 31862 в стеклянные герметично закупоривающиеся флаконы вместимостью не менее 100 см3, заполняя их доверху. Объём отбираемой пробы воды должен быть не менее 100 см3.

9.2 Пробы снега отбирают в соответствии с ГОСТ 17.1.5.05 и переводят в талую воду при температуре окружающей среды рабочего помещения.

9.3 Для воды, расфасованной в ёмкости, сроки и температура хранения должны соответствовать требованиям, указанным в нормативной документации на готовую продукцию в соответствии с ГОСТ Р 52109.

9.4 Отобранную пробу анализируют в течение суток. Если такой возможности нет, то при определении содержания органического общего и растворённого углерода пробы консервируют концентрированной ортофосфорной кислотой, добавляя 0,1 см3 на 100 см3 пробы, и хранят в холодильнике при температуре (2 - 10) °С не более 30 суток. При определении общего азота пробы не консервируют, а хранят в холодильнике при температуре (2 - 10) °С не более 8 суток.

9.5 При отборе проб составляется сопроводительный документ по утверждённой форме, в котором рекомендуется указывать:

- цель анализа;

- место, дата, время отбора;

- шифр пробы;

- должность, фамилия сотрудника, отбирающего пробу.

10 ПОДГОТОВКА К ВЫПОЛНЕНИЮ ИЗМЕРЕНИЙ

10.1 Подготовка оборудования

Согласно руководству по эксплуатации программного обеспечения создают метод анализа с использованием абсолютной градуировки. Анализатор готовят к работе в соответствии с руководством по эксплуатации.

10.2 Приготовление растворов

Для промывки коммуникаций анализатора, разбавления проб и приготовления градуировочных и других растворов используют

дистиллированную воду, в которой массовая концентрация общего органического углерода не превышает 0,3 мг/дм3 и массовая концентрация общего азота не превышает 0,05 мг/дм3. Для проверки качества дистиллированной воды перед анализом каждой серии проб выполняется анализ холостой пробы. Если результат анализа холостой пробы превышает указанные значения, проводят дополнительную очистку дистиллированной воды путем дистилляции или пропусканием через мембранные фильтры.

10.2.1 Раствор соляной кислоты объёмной доли 20 %

Для подкисления проб воды можно использовать раствор соляной кислоты объёмной доли 20 %. Для его приготовления в мерную колбу вместимостью 1000 см3 помещают приблизительно 600 см3 дистиллированной воды (10.2), осторожно небольшими порциями добавляют 200 см3 концентрированной соляной кислоты, затем доводят объём раствора дистиллированной водой до метки. Срок хранения раствора-не более 6 месяцев при температуре окружающей среды рабочего помещения.

10.2.2 Раствор соляной кислоты объёмной доли 1 %

В мерную колбу вместимостью 500 см3 помещают приблизительно 300 см3 дистиллированной воды (10.2) и осторожно добавляют 5 см3 концентрированной соляной кислоты, затем доводят объём раствора дистиллированной водой до метки. Срок хранения раствора-не более 6 месяцев при температуре окружающей среды рабочего помещения.

10.3 Приготовление градуировочных растворов

10.3.1 Градуировочные растворы органического углерода

Основной градуировочный раствор готовят с использованием СО или вещества гарантированной чистоты и дистиллированной воды (10.2).

Рекомендуется готовить основной градуировочный раствор с массовой концентрацией органического углерода 1000 мг/дм3.

Приготовление основного градуировочного раствора массовой концентрации органического углерода 1000 мг/дм3 с использованием калия фталевокислого кислого

В мерную колбу вместимостью 500 см3 помещают навеску (1,063 ± 0,005) г калия фталевокислого кислого, растворяют в дистиллированной воде (10.2) и доводят объём раствора до метки этой же водой.

Рекомендуемый порядок приготовления шкалы рабочих градуировочных растворов представлен в таблице 2. Рабочие градуировочные растворы готовят в мерных колбах вместимостью 100 см3 из основного градуировочного раствора с массовой концентрацией органического углерода 1000 мг/дм3 и рабочего градуировочного раствора № 7 с массовой концентрацией органического углерода 100 мг/дм3 путём разведения дистиллированной водой.

Растворы хранят в холодильнике при температуре (2 - 10) °С, основной раствор - не более 6 месяцев, рабочие градуировочные растворы - не более 1 месяца. Перед использованием растворы выдерживают при температуре окружающей среды рабочего помещения не менее 20 мин.

Таблица 2 - Приготовление рабочих градуировочных растворов органического углерода (в мерных колбах вместимостью 100 см3)

Номер раствора

Массовая концентрация органического углерода в градуировочном растворе, мг/дм3

Раствор, используемый для разведения

массовая концентрация органического углерода в растворе, мг/дм3

объём раствора, см3

1

1

100

1,0

2

2

2,0

3

5

1000

0,5

4

10

1,0

5

20

2,0

6

50

5,0

7

100

10

8

200

20

9

250

25

Примечание - Допускается использовать в качестве градуировочных растворов растворы с другой массовой концентрацией в указанном диапазоне.

10.3.2 Градуировочные растворы общего азота

Основной градуировочный раствор общего азота готовят с использованием СО или веществ гарантированной чистоты и дистиллированной воды (10.2).

Рекомендуется готовить основной градуировочный раствор с массовой концентрацией общего азота 1000 мг/дм3.

Приготовление основного раствора общего азота массовой концентрации 1000 мг/дм3

Раствор готовят путём смешивания основных растворов нитрата калия, сульфата аммония и никотиновой кислоты в равных долях (1:1:1).

Основной раствор нитрата калия с массовой концентрацией азота нитратного 1000 мг/дм3 готовят следующим образом: в мерную колбу вместимостью 200 см3 помещают навеску (1,443 ± 0,005) г нитрата калия, растворяют в дистиллированной воде (10.2) и доводят объём раствора до метки этой же водой.

Примечание - Допускается вместо раствора нитрата калия использовать раствор нитрата натрия с массовой концентрацией нитратного азота 1000 мг/дм3. Для приготовления такого раствора в мерную колбу вместимостью 200 см3 помещают навеску (1,214 ± 0,005) г нитрата натрия, растворяют в дистиллированной воде (10.2) и доводят объём раствора до метки этой же водой.

Основной раствор сульфата аммония с массовой концентрацией азота аммонийного 1000 мг/дм3 готовят следующим образом. В мерную колбу вместимостью 200 см3 помещают навеску (0,943 ± 0,005) г сульфата аммония, растворяют в дистиллированной воде (10.2) и доводят объём раствора до метки этой же водой.

Основной раствор никотиновой кислоты с массовой концентрацией органического азота 1000 мг/дм3 готовят следующим образом: в мерную колбу вместимостью 200 см3 помещают навеску (1,759 ± 0,005) г никотиновой кислоты, растворяют в дистиллированной воде и доводят объём раствора до метки этой же водой.

Примечание - Допускается не проводить предварительное высушивание нитрата калия, сульфата аммония и никотиновой кислоты, так как погрешность измерения этих веществ по сравнению с неосушенными составляет 3,5 %, чем можно пренебречь.

Рекомендуемый порядок приготовления рабочих градуировочных растворов представлен в таблице 3. Рабочие градуировочные растворы общего азота готовят из основного градуировочного раствора с массовой концентрацией 1000 мг/дм3 и рабочих градуировочных растворов №№ 6 и 9 в мерных колбах вместимостью 100 см3 путём разведения дистиллированной водой.

Таблица 3 - Приготовление рабочих градуировочных растворов общего азота (в мерных колбах вместимостью 100 см3)

Номер раствора

Массовая концентрация азота в градуировочном растворе, мг/дм3

Раствор, используемый для разведения

массовая концентрация азота в растворе, мг/дм3

объём раствора, см3

1

0,1

10

1,0

2

0,3

3,0

3

0,5

100

0,5

4

1,0

1,0

5

5,0

1000

0,5

6

10

1,0

7

20

2,0

8

50

5,0

9

100

10

10

200

20

Примечание - Допускается использовать в качестве градуировочных растворов растворы с другой массовой концентрацией в указанном диапазоне.

Растворы хранят в холодильнике при температуре (2 - 10) °С, основные растворы-не более 6 месяцев, рабочие градуировочные растворы-не более 3 месяцев. Перед использованием растворы выдерживают при температуре окружающей среды рабочего помещения не менее 20 мин.

10.4 Установление градуировочных характеристик

Градуировочные характеристики, выражающие зависимость площади пика от массовой концентрации органического углерода или общего азота в пробе, устанавливают по рабочим градуировочным растворам (таблицы 2 и 3) в соответствии с инструкцией по эксплуатации анализатора.

Для установления градуировочных характеристик, используют не менее четырех рабочих градуировочных растворов органического углерода или общего азота, вводя их в анализатор в порядке возрастания массовых концентраций.

Допускается ограничить диапазон градуировки анализатора интервалом массовых концентраций, обычно определяемых в лаборатории.

В качестве холостой пробы используют дистиллированную воду по 10.2.

Градуировку во всем диапазоне проводят не реже одного раза в 6 месяцев, а также при нестабильности градуировочной характеристики.

10.5 Контроль стабильности градуировочных характеристик

Проверку стабильности градуировочных характеристик проводят по одному из градуировочных растворов с каждой серией дважды: перед началом выполнения анализа и после окончания анализа проб (или через 20 - 30 анализов проб воды), используя в качестве норматива значение показателя точности δ (таблица 1). Для проверки стабильности результатов анализа при определении органического углерода рекомендуется использовать рабочий градуировочный раствор с массовой концентрацией углерода 5 мг/дм3, при определении общего азота - рабочий градуировочный раствор общего азота с массовой концентрацией азота 1 мг/дм3.

Примечание - Допускается проводить проверку стабильности градуировочных характеристик, используя растворы с другими массовыми концентрациями.

Если условие стабильности градуировочной характеристики для градуировочного раствора не выполняется, необходимо выполнить повторное измерение этого раствора с целью исключения результата измерения содержащего грубый промах. Если градуировочная зависимость нестабильна, выясняют и устраняют причины нестабильности и повторяют контроль с использованием того же или других градуировочных растворов, предусмотренных методикой. Если и в этом случае обнаруживаются отклонения результатов от градуировочной характеристики, то строят новый градуировочный график.

11 ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ

11.1 Подготовка пробы

11.1.1 Подготовка пробы для измерений общего органического углерода и общего азота

Если анализируемая проба сточной воды содержит осадок или видимые взвешенные вещества, то её фильтруют через бумажный фильтр «белая лента», предварительно промыв его горячей дистиллированной водой.

Примечание - Пробы сточных вод с большим количеством взвешенных веществ рекомендуется перед фильтрованием отстаивать в холодильнике при температуре (2 - 10) °С в течение 6 - 10 часов.

Питьевую и природную воду без видимых взвешенных веществ анализируют без фильтрования. В случае наличия в питьевой и природной воде взвешенных частиц, пробы отстаивают в холодильнике при температуре (2 - 10) °С в течение 6 - 10 часов или фильтруют через фильтр «белая лента», предварительно промыв его горячей дистиллированной водой. Газированную воду предварительно дегазируют, например, продувая пробу воды очищенным воздухом, или перемешиванием на магнитной мешалке, или с помощью ультразвуковой бани. При использовании ультразвуковой бани дегазацию проводят в течение 0,5 час.

При определении органического углерода (общего и растворённого) к пробе воды добавляют раствор кислоты (10.2.1), доводят значение pH до 2 ед. pH (контроль проводят по индикаторной бумаге) и удаляют диоксид углерода, образующийся из карбонатов и гидрокарбонатов (неорганический углерод) продуванием очищенным воздухом.

При анализе проб с массовыми концентрациями углерода и азота выше верхней точки градуировочной шкалы требуется предварительное разбавление пробы таким образом, чтобы массовая концентрация определяемых веществ попадала в диапазон градуировки.

Как правило, сильно загрязненную сточную воду перед анализом требуется разбавлять не менее, чем в 10 раз дистиллированной водой.

11.1.2 Подготовка пробы для измерений растворённого органического углерода

Сточную воду фильтруют сначала через бумажный фильтр «белая лента», предварительно промыв его горячей дистиллированной водой, затем фильтруют через мембранный фильтр с диаметром пор 0,45 мкм. Перед использованием мембранный фильтр промывают раствором соляной кислоты (10.2.2) ~10 см3, затем самой пробой (~10 см3). Для промывки фильтров используют одноразовые шприцы (5.2.13).

Примечание - Пробы сточных вод с большим количеством взвешенных веществ рекомендуется перед фильтрованием отстаивать в холодильнике при температуре (2 - 10) °С в течение 6 - 10 часов.

Газированную воду предварительно дегазируют (11.1.1).

Питьевую, природную воду, не содержащую крупных взвешенных частиц и дегазированную воду фильтруют только через мембранный фильтр, предварительно промытый раствором соляной кислоты (10.2.2) ~10 см3, затем самой пробой (~10 см3).

11.2 Выполнение измерений

Пробы воды, подготовленные по 11.1, анализируют в соответствии с руководством (инструкцией) по эксплуатации анализатора.

12 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

Массовую концентрацию общего или растворённого органического углерода и общего азота определяют с помощью программного обеспечения в соответствии с градуировочными характеристиками.

При выполнении анализа с предварительным разбавлением пробы результат вычисляют с учетом степени разбавления.

где:

Хi - массовая концентрация определяемого компонента в пробе, мг/дм3;

Аi - массовая концентрация определяемого компонента, найденная по градуировочному графику, мг/дм3;

V - объём пробы после разбавления, см3;

Va - объём взятой пробы на анализ, см3.

13 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

Результаты измерений в протоколах анализов представляют в виде:

Xi = Δi, мг/дм3, P = 0,95

Δi - погрешность результата измерения, которую рассчитывают по формуле

Δi = 0,01δiXi

где δi - значение показателя точности (таблица 1).

Результаты измерений органического углерода (общего или растворённого) при занесении в протокол анализа округляют с точностью до: при массовой концентрации

от 1,0 до 10,0 мг/дм3 - 0,1 мг/дм3;

свыше 10 мг/дм3 - 1 мг/дм3.

Результаты измерений общего азота при занесении в протокол анализа округляют с точностью до:

при массовой концентрации

от 0,1 до 1,0 мг/дм3 - 0,01 мг/дм3;

от 1,0 до 10,0 мг/дм3 - 0,1 мг/дм3;

свыше 10 мг/дм3 - 1 мг/дм3.

14 ОЦЕНКА ПРИЕМЛЕМОСТИ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

14.1 При получении двух результатов измерений (Х1, Х2) в условиях повторяемости (сходимости) осуществляют проверку приемлемости результатов в соответствии с требованиями ГОСТ Р ИСО 5725-6 (раздел 5). Результат измерений считают приемлемым при выполнении условия:

Значения пределов повторяемости (r) приведены в таблице 4.

14.2 При получении результатов измерений в двух лабораториях (Хлаб1, Хлаб2) проводят проверку приемлемости результатов измерений в соответствии с требованиями ГОСТ Р ИСО 5725-6 (раздел 5).

Результат измерений считают приемлемым при выполнении условия:

Значения пределов воспроизводимости (R) приведены в таблице 4.

Таблица 4 - Пределы повторяемости и воспроизводимости результатов измерений

Диапазон измерений, мг/дм3

Предел повторяемости (для двух результатов измерений), r, %

Предел воспроизводимости (для двух результатов измерений), R, %

Углерод органический (общий и растворённый)

от 1,0 до 5,0 вкл.

20

28

св. 5 до 50 вкл.

17

22

св. 50 до 250 вкл.

11

17

св. 250 до 1000 вкл.

8

11

Азот общий

от 0,1 до 1,0 вкл.

48

62

св. 1 до 10 вкл.

25

39

св. 10 до 200 вкл.

17

24

15 КОНТРОЛЬ ТОЧНОСТИ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

15.1 В случае регулярного выполнения анализа по методике рекомендуется проводить контроль стабильности результатов измерений путём контроля среднеквадратического отклонения повторяемости, среднеквадратического отклонения внутрилабораторной прецизионности и погрешности с помощью контрольных карт в соответствии с рекомендациями ГОСТ Р ИСО 5725-6 (раздел 6). Образец для контроля с аттестованным значением массовой концентрации органического углерода и общего азота готовят с использованием СО или веществ гарантированной чистоты и дистиллированной воды. Периодичность контроля регламентируют во внутренних документах лаборатории.

15.2 В случае эпизодического применения методики рекомендуется оперативный контроль точности результатов измерений проводить с каждой серией проб, а также при возникновении необходимости подтверждения результатов анализа отдельных проб (при получении нестандартного результата измерений; результата, превышающего ПДК и т.п.).

Образцы для контроля готовят с использованием СО или веществ гарантированной чистоты и дистиллированной воды.

Примечание - Рекомендуется для контроля результатов измерений массовых концентраций общего азота готовить растворы из веществ гарантированной чистоты нитрата калия, сульфата аммония и никотиновой кислоты (10.3.2).

Оперативный контроль процедуры измерений проводят путём сравнения результата отдельно взятой контрольной процедуры (Ккi) с нормативом контроля (Кi).

Результат контрольной процедуры Ккi рассчитывают по формуле

Ккi = |Xi - Ci|,

где: Xi - результат контрольного измерения массовой концентрации определяемого компонента в образце для контроля, мг/дм3;

Ci - аттестованное значение определяемого компонента в образце для контроля, мг/дм3.

Норматив контроля Кi рассчитывают по формуле

Кi = Δлi,

где Δлi - характеристика погрешности аттестованного значения определяемого компонента в образце для контроля, установленная в лаборатории при реализации методики.

Примечание - Допускается Δлi рассчитывать по формуле Δлi = 0,84Δi, где Δi - приписанная характеристика погрешности методики.

Качество контрольной процедуры признают удовлетворительным при выполнении условия:

Ккi ≤ Кi,

При невыполнении условия контрольную процедуру повторяют. При повторном невыполнении условия выясняют причины, приводящие к неудовлетворительным результатам, и устраняют их.

ПРИЛОЖЕНИЕ А

Блок-схема выполнения анализа
при измерении общего органического углерода и общего азота

Для проб питьевой или природной воды

Для проб сточной воды

ПРИЛОЖЕНИЕ Б

Блок-схема выполнения анализа
при измерении растворённого органического углерода

Для проб питьевой или природной воды

Для проб сточной воды



© 2013 Ёшкин Кот :-)
