ОТРАСЛЕВОЙ СТАНДАРТ

ПРАВИЛА ОФОРМЛЕНИЯ ДЕТАЛИРОВОЧНЫХ
ЧЕРТЕЖЕЙ ТЕХНОЛОГИЧЕСКИХ
ТРУБОПРОВОДОВ (КТД)

ОСТ 95 511-85

ОТРАСЛЕВОЙ ПРАВИЛА

ПРАВИЛА ОФОРМЛЕНИЯ
ДЕТАЛИРОВОЧНЫХ ЧЕРТЕЖЕЙ
ТЕХНОЛОГИЧЕСКИХ ТРУБОПРОВОДОВ
(КТД)

ОСТ 95 511-85

Взамен ОСТ 95 511-77

Приказом (распоряжением) по Министерству

от 25 октября 1985 г. № 610

срок введения установлен



с 01 июля 1986 г.

Настоящий стандарт устанавливает правила оформления деталировочных рабочих чертежей технологических трубопроводов (далее - чертежей КТД), проектируемых по СНиП 3.05.05-84 и СН 527-80, состав и требования к исходной проектной документации, необходимой для выполнения чертежей КТД.

Стандарт не устанавливает требования к оформлению чертежей трубопроводов, проектируемых по Правилам Госгортехнадзора СССР, по правилам и нормам АЭС и трубопроводов высокого давления (ВД).

Стандарт обязателен для применения на всех предприятиях, занимающихся проектированием технологических трубопроводов, разработкой чертежей КТД, изготовлением и монтажом трубопроводов.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Чертежи КТД должны быть выполнены в соответствии с требованиями настоящего стандарта и следующих нормативно-технических документов:

стандартов системы проектной документации для строительства (СПДС);

стандартов Единой системы конструкторской документации (ЕСКД);

системы стандартов безопасности труда (ССБТ);

строительными нормами и правилами (СНиП и СН).

1.2. Чертежи КТД должны выполняться с учетом требований ГОСТ 21.101-79, ГОСТ 21.105-79.

1.3. Текстовые документы должны выполняться в соответствии с требованиями ГОСТ 2.105-79.

1.4. Основные надписи и дополнительные графы к ним должны выполняться по ГОСТ 21.103-78 и соответствовать форме 1

на первом листе чертежа КТД - форме 2;

на первом листе текстового документа - форме 3;

на последующих листах чертежей КТД и текстовых документов - форме 4.

1.5. Форматы чертежей - по ГОСТ 2.301-68.

1.6. Внесение изменений в чертежи КТД проводится в соответствии с требованиями ГОСТ 2.503-74.

1.7. Чертежи КТД должны разрабатываться на основании технического задания (ТЗ) и исходной проектной документации.

1.8. ТЗ на разработку чертежей КТД составляется заказчиком или монтажной организацией на основании исходной проектной документации и согласовывается с предприятием-разработчиком чертежей КТД и предприятием-изготовителем.

Построение и содержание ТЗ приведено в обязательном приложении 1.

2. ТРЕБОВАНИЯ К ИСХОДНОЙ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ

2.1. Исходная проектная документация должна выполняться в соответствии с требованиями стандартов СПДС, СН 202-81 и нормативно-технических документов, действующих в отрасли.

2.2. В состав исходной проектной документации включают:

пояснительную записку;

схему технологических трубопроводов;

чертежи (планы и разрезы) разводки трубопроводов и установки технологического, транспортного, энергетического и другого оборудования;

чертежи общих видов стандартного и нестандартного оборудования;

архитектурно-строительные чертежи (планы и разрезы зданий и сооружений);

спецификацию оборудования;

другие необходимые рабочие чертежи, инструкции, указания и т.д. на нестандартные технические решения по требованию предприятия-разработчика чертежей КТД.

2.3. В пояснительной записке необходимо указывать:

ссылки на строительные нормы и правила (СНиП и СН) и другие нормативные документы, по которым проведен выбор трубопровода;

категорию и основные параметры трубопровода;

наименование транспортируемого продукта;

требования к изготовлению, монтажу, испытанию, окраске и изоляции трубопровода;

требования к средствам крепления трубопровода;

другие необходимые данные.

2.4. Схема технологических трубопроводов (далее - схема) должна, выполняться в аксонометрической фронтальной изометрической проекции по ГОСТ 2.317-69 и в соответствии с требованиями ГОСТ 21.101-79.

На схеме необходимо указывать:

трубопроводы, их диаметры и материал;

детали трубопроводов (переходы, отводы и т.д.);

оборудование, запорно-регулирующую арматуру с указанием положения штурвалов, контрольно-измерительные приборы и другие элементы схемы, их координацию в пространстве;

направление уклона и отметки уровней;

координационные оси здания (сооружения) и расстояние между ними;

основные размеры трубопроводов и оборудования, их привязку к координационным осям здания (сооружения);

привязку арматуры, контрольно-измерительных приборов, средств крепления к осям трубопроводов или оборудования;

маркировку (марку и номер) линий трубопроводов, номера позиций контрольно-измерительных приборов и т.д.

На схеме трубопроводы необходимо изображать основной сплошной толстой линией, а оборудование, контрольно-измерительные приборы, арматуру и другие элементы схемы - условными графическими обозначениями, приведенными в стандартах ЕСКД и в настоящем стандарте.

2.5. На чертежах (планах и разрезах) разводок технологических трубопроводов и установки технологического, транспортного, энергетического и другого оборудования необходимо указывать:

контуры строительных конструкций, площадок и лестниц (сплошной тонкой линией) с проставлением габаритных размеров и отметок;

нумерацию поперечных разрезов (только на планах);

трубопроводы, их детали, оборудование, арматуру, закладные конструкции для контрольно-измерительных приборов, средств креплений и их привязку к строительным конструкциям;

маркировку трубопроводов, номера позиций оборудования, арматуры, деталей трубопроводов - в соответствии со схемой технологических трубопроводов.

2.6. На чертежах общих видов стандартного и нестандартного оборудования необходимо указывать габаритные, присоединительные и установочные размеры оборудования. Размеры, определяющие расположение сопрягаемых поверхностей, необходимо проставлять от общей базы - оси изделия.

2.7. Спецификация оборудования должна выполняться в соответствии с требованиями ГОСТ 21.110-82. Номера позиций оборудования в спецификации проставляются в соответствии со схемой технологических трубопроводов.

Количество экземпляров спецификации, передаваемой разработчикку чертежей КТД, устанавливает заказчик.

2.8. На архитектурно-строительных чертежах необходимо указывать:

колонны;

контуры фундаментов под оборудование;

стены, перегородки и перекрытия с высотными отметками;

окна, ворота, двери (наружные и внутренние);

закладные детали для крепления трубопроводов, их привязку к осям здания (сооружения);

прочие строительные элементы, наличие и расположение которых должно быть учтено при монтаже;

координационные оси, монтажные проемы для подачи монтируемого оборудования, отверстия в конструкциях зданий для прокладки трубопроводов с указанием их привязок и размеров.

3. СОСТАВ КОМПЛЕКТА ЧЕРТЕЖЕЙ КТД

3.1. Комплект чертежей КТД разрабатывается на объект или технологическую линию.

3.2. В состав комплекта чертежей КТД включают:

титульный лист;

общие данные по чертежам КТД;

схему трубопроводов технологических линий (линии);

сборочные чертежи блоков, узлов, элементов трубопроводов;

спецификацию оборудования (из исходной проектной документации).

Комплект чертежей КТД брошюруется в альбом;

Пример оформления комплекта чертежей КТД приведен в справочном приложении 2.

3.3. Количество экземпляров копий комплекта чертежей КТД устанавливает заказчик.

4. ОСНОВНЫЕ ТРЕБОВАНИЯ К ВЫПОЛНЕНИЮ КОМПЛЕКТА ЧЕРТЕЖЕЙ КТД

4.1. Требования к оформлению титульного листа

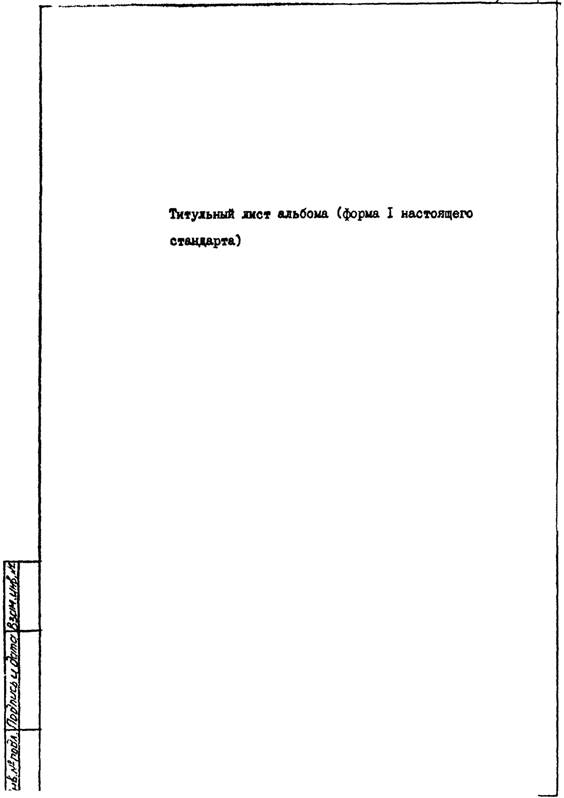

4.1.1. Титульный лист составляется на альбом и является его первым листом.

Альбому присваивается обозначение, соответствующее основному комплекту рабочих чертежей.

4.1.2. Титульный лист должен выполняться на листе формата А4 по форме 1, приведенной в стандарте.

4.2. Требования к выполнению общих данных по чертежам КТД

4.2.1. Общие данные по чертежам КТД (далее - общие данные) должны выполняться на листах формата А4 по формам 2, , , , приведённым в стандарте.

4.2.2. В состав общих данных включают следующие документы, оформленные в соответствии с требованиями ГОСТ 21.102-79;

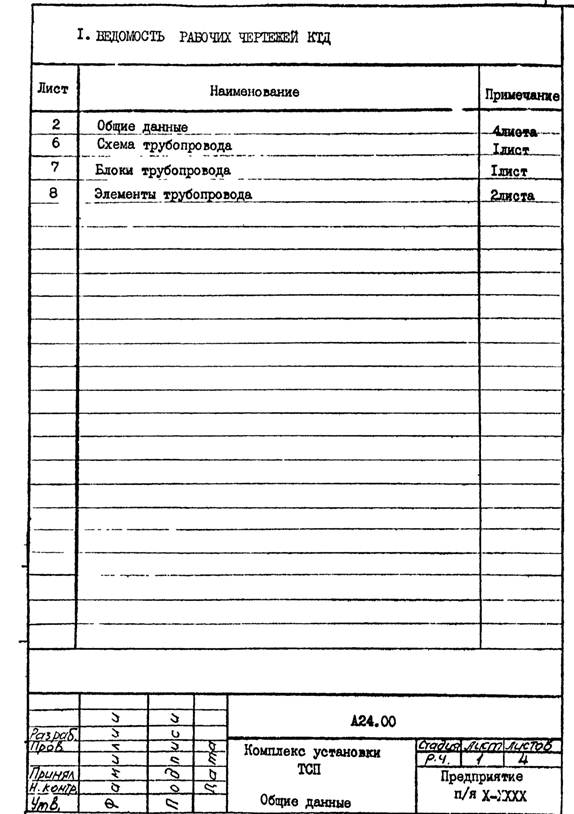

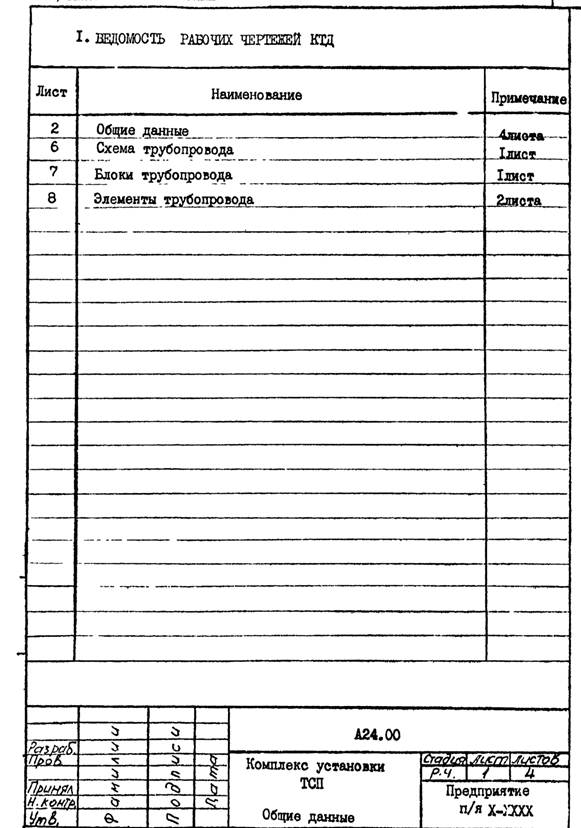

ведомость рабочих чертежей КТД;

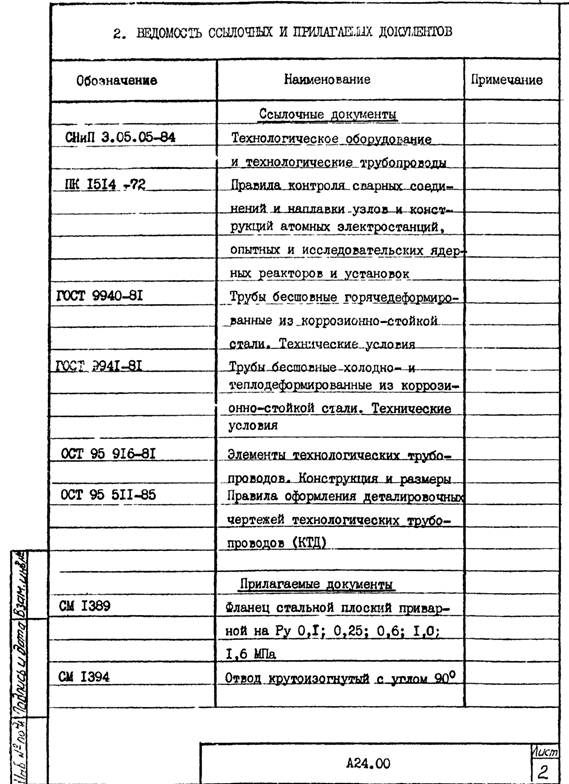

ведомость ссылочных и прилагаемых документов;

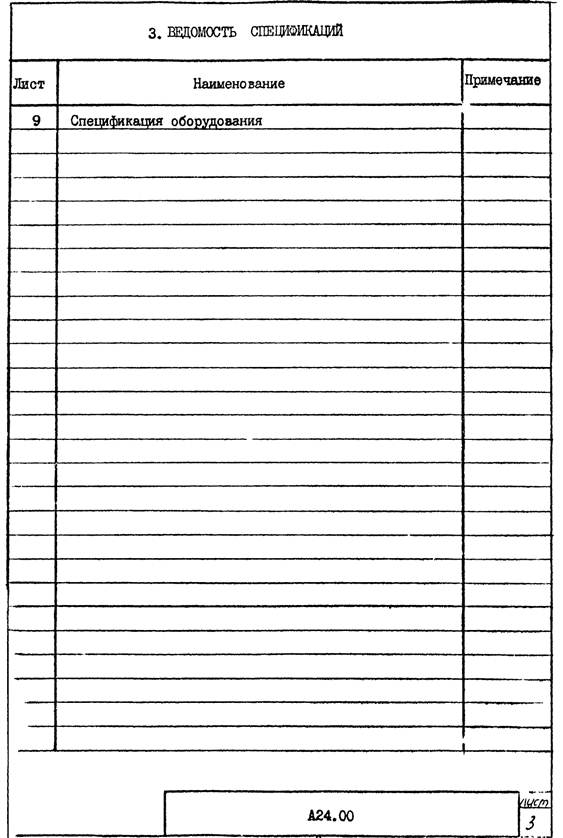

ведомость спецификаций;

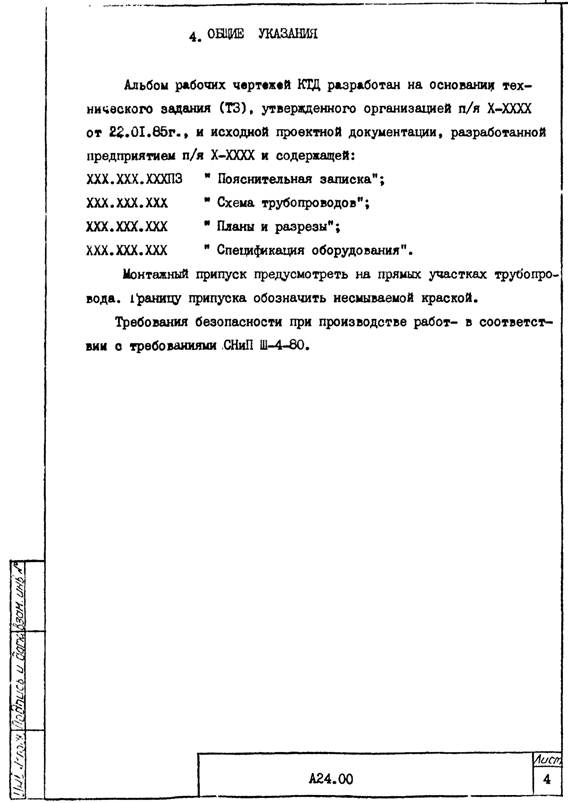

общие указания (при необходимости).

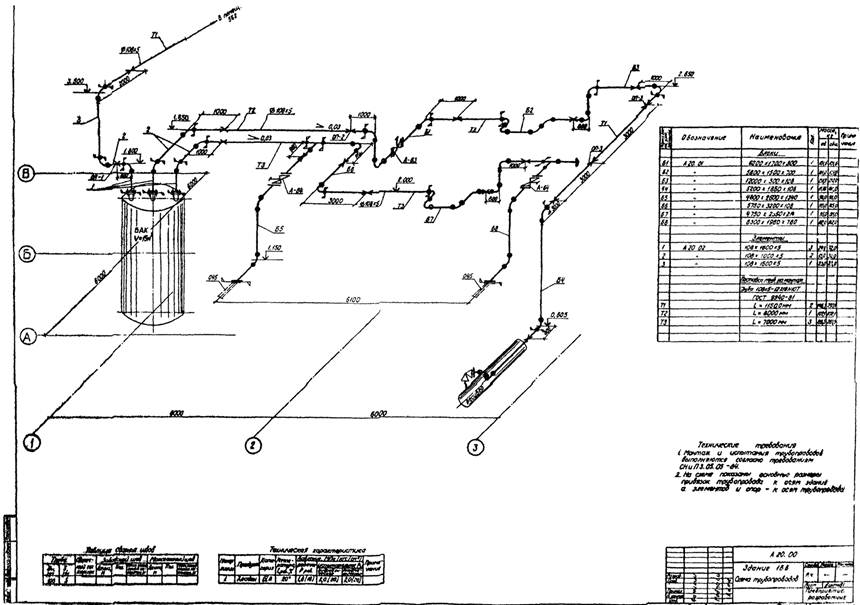

4.3. Требования к выполнению схемы трубопровода

4.3.1. На схеме трубопровода (далее - схема) технологическая линия должна разбиваться на блоки, узлы, элементы в соответствии с требованиями технического задания на разработку чертежей КТД и нормативно-технической документации, действующей в отрасли.

При разбивке технологической линии необходимо предусматривать:

рациональную разбивку линии на элементы по ОСТ 95 916-81;

оптимальное применение стандартных и унифицированных деталей;

ограниченную номенклатуру размеров, сварных швов и других конструктивных элементов;

отклонение линейных и угловых размеров сборочных единиц трубопровода - по СНиП 3.05.05-84;

контроль качества сварных соединений трубопроводов - по СНиП 3.05.05-84;

сохранение проектной маркировки и позиций запорно-регулирующей арматуры, контрольно-измерительных приборов и деталей трубопроводов.

4.3.2. Схема изображается в аксонометрической фронтальной изометрической проекции без соблюдения масштаба в одну линию на листах форматов по ГОСТ 2.301-68 по форме 3, приведенной в стандарте.

Нанесение размеров, надписей, технических требований и таблиц на схеме трубопровода должно выполняться в соответствии с требованиями ГОСТ 21.105-79 и настоящего стандарта,

4.3.3. На схеме необходимо указывать:

трубопроводы и их диаметры на полке линии-выноски;

границы блоков, узлов, элементов трубопроводов и их марку;

оборудование, запорно-регулирующую арматуру с указанием положения штурвалов, контрольно-измерительные приборы и их маркировку в соответствии с исходной проектной документацией;

отметки уровня осей трубопроводов;

направление уклона трубопроводов;

координационные оси здания (сооружения) и расстояние между ними;

основные размеры и привязку оборудования, арматуры, контрольно-измерительных приборов к координационным осям здания (сооружения) и трубопроводов;

средства крепления трубопроводов (опоры, подвески), их привязку к осям трубопроводов, маркировку на полке линии-выноски;

длину прямых участков трубопроводов, поставляемых на монтаж;

спецификацию блоков, узлов, элементов трубопровода и труб, поставляемых на монтаж;

технические требования к монтажу и испытанию трубопровода;

техническую характеристику трубопровода (категорию и параметры);

таблицу сварных швов.

Спецификацию и технические требования располагают над основной надписью.

В случае, если спецификация не размещается вся над основной надписью, то ее продолжение располагают рядом с левой стороны начала спецификации.

На схеме оборудование, трубопроводы показывают в виде упрощенных графических изображений, а запорно-регулирующую арматуру, контрольно-измерительные приборы, изоляцию и т.д. - условными графическими обозначениями по ГОСТ 2.721-74, ГОСТ 2.784-70 и в соответствии с обязательными приложениями 3, 4.

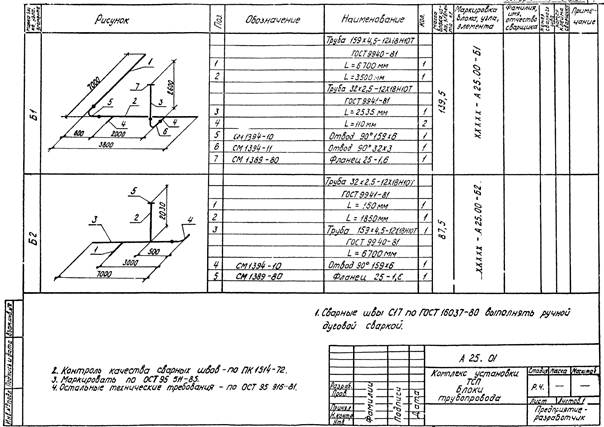

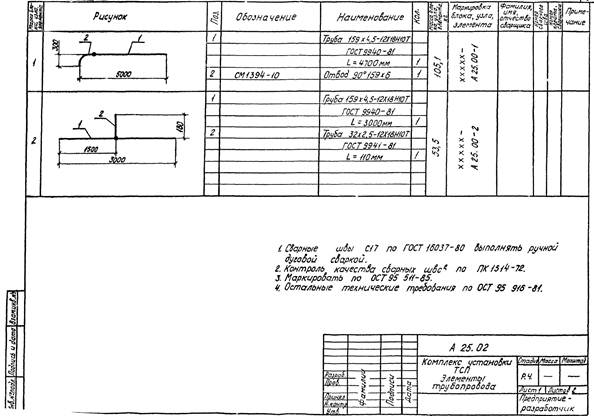

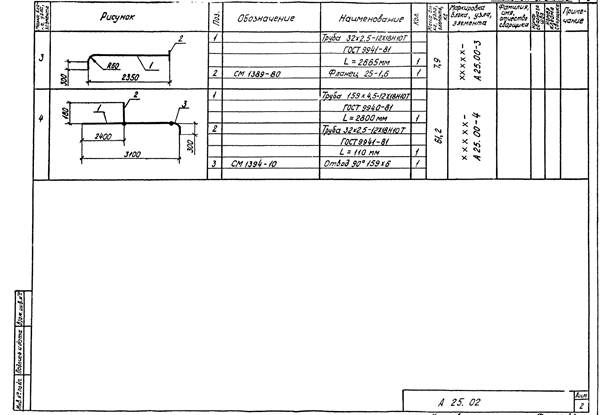

4.4. Требования к выполнению сборочного чертежа

4.4.1. Сборочный чертеж выполняется в соответствии с требованиями ГОСТ 2.109-73, ГОСТ 2.113-75, ГОСТ 21.101-79 и настоящего стандарта.

4.4.2. На сборочном чертеже помещают все необходимые данные для изготовления блоков, узлов, элементов трубопроводов, на которые разбиты технологические линии.

Переменные данные (рисунок, габаритные размеры, маркировка и др.) для блоков, узлов, элементов приводятся в таблице исполнений.

Технические требования (постоянные данные) располагаются на поле чертежа над основной надписью.

Технические требования на чертеже выполняют в соответствии с требованиями ГОСТ 21.105-79, ГОСТ 2.316-68.

Сборочный чертеж оформляется по формам 4, , приведенным в стандарте.

4.4.3. Графы таблицы исполнений заполняют следующим образом:

а) в графе "Марка блока, узла, элемента по схеме" указывают марку блока, узла, элемента в соответствии со схемой трубопровода;

б) в графе "Рисунок" изображают блоки, узлы, элементы условно одной сплошной толстой линией без соблюдения масштаба. При условном изображении трубы и деталей трубопровода необходимо применять условные обозначения по ГОСТ 2.784-70 и обязательным приложениям 3, 4.

На рисунке необходимо проставлять позиции деталей на полке линии-выноски, указывать взаимное расположение деталей.

в) в графе "Поз." указывают порядковые номера составных частей блока, узла, элемента.

г) в графе "Обозначение" указывают обозначения основных конструкторских документов. На стандартные изделия графу не заполняют;

д) в графе "Наименование" указывают:

наименование и обозначение изделий в соответствии со стандартами, ТУ на эти изделия;

для изделий, изготавливаемых по конструкторским документам - наименование изделия в соответствии с основной надписью.

е) в графе "Кол." указывают количество составных частей блока, узла, элемента;

ж) в графе "Масса блока, узла, элемента" указывают массу в кг;

з) в графе "Маркировка блока, узла, элемента" указывают:

номер заказа, проставляемый предприятием-изготовителем;

обозначение схемы трубопровода;

марку блока, узла, элемента в соответствии со схемой.

и) графы "Фамилия, имя, отчество сварщика", "Номер сварного шва", "Номер клейма" заполняются предприятием-изготовителем;

к) в графе "Примечание" предприятию-изготовителю рекомендуется указывать расценку и норму времени на изготовление блока, узла, элемента.

4.5. Требования к выполнению спецификации оборудования

4.5.1. Спецификация оборудования составляется проектной организацией или, при необходимости, разработчиками чертежей КТД в соответствии с требованиями ГОСТ 21.110-82.

5. МАРКИРОВКА БЛОКОВ, УЗЛОВ, ЭЛЕМЕНТОВ ТЕХНОЛОГИЧЕСКИХ ТРУБОПРОВОДОВ

5.1. Маркировка блоков, узлов, элементов технологических трубопроводов должна выполняться одним из следующих способов:

краской на наружной или внутренней поверхностях трубы;

на бирке;

электрохимическим способом - для стальных трубопроводов;

типографским способом на белой бумаге, приклеенной к пластмассовому трубопроводу широкой лентой с липким слоем по ГОСТ 20477-75.

5.2. Маркировка должна содержать:

номер заводского заказа;

обозначение схемы трубопровода;

марку блока, узла, элемента в соответствии со схемой трубопровода.

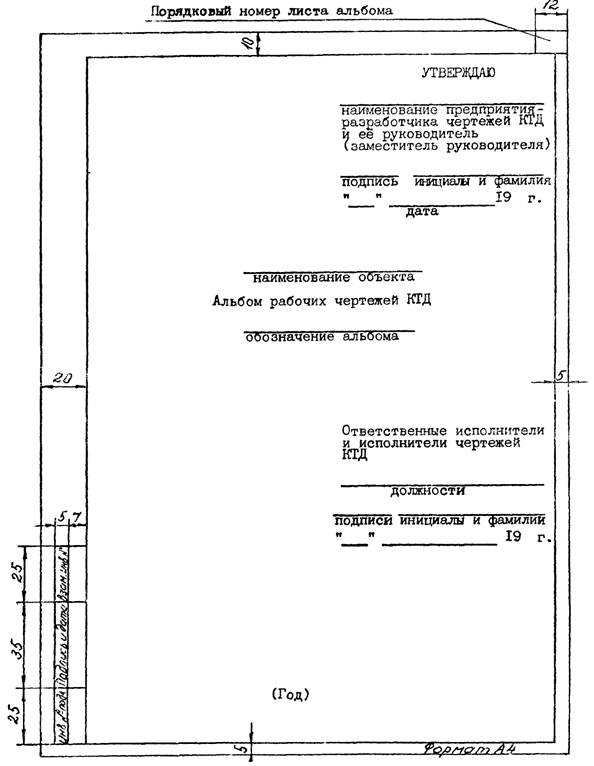

Форма 1

Форма титульного листа

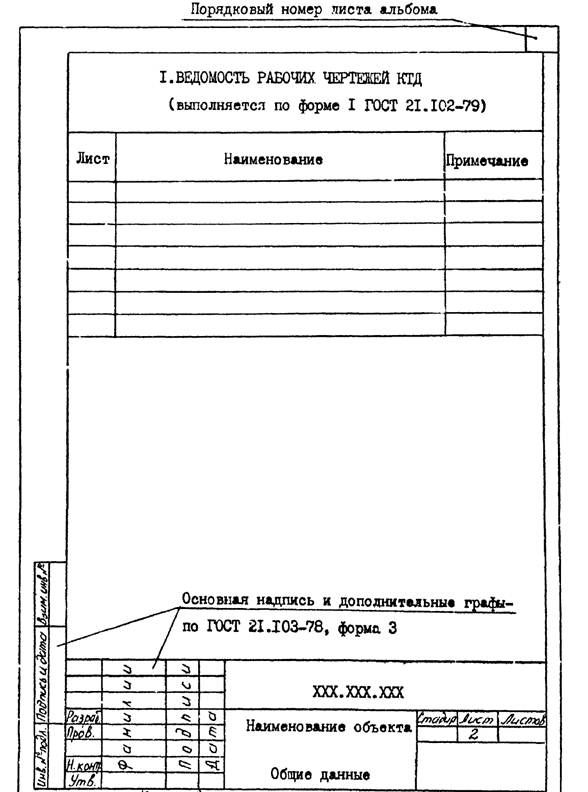

Форма 2

Форма "Общих данных" (ведомость рабочих чертежей КТД)

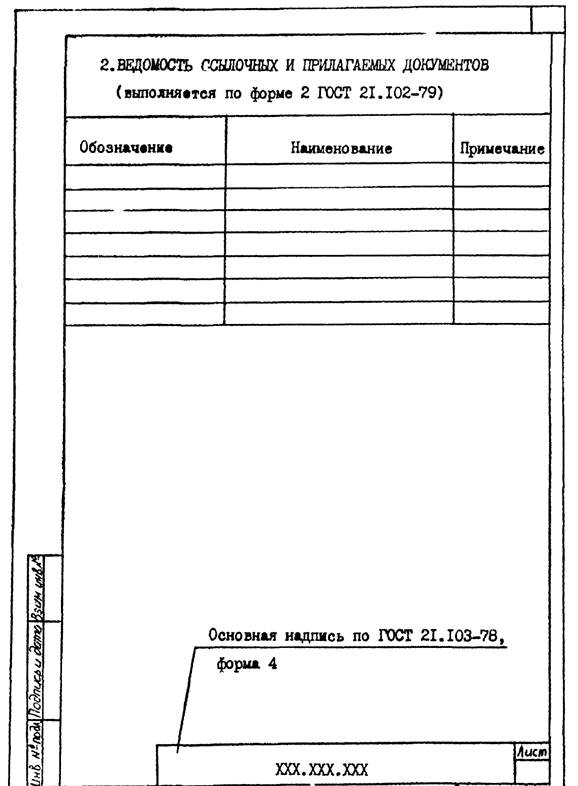

Форма 2а

Форма "Общих данных" (ведомость ссылочных и прилагаемых документов)

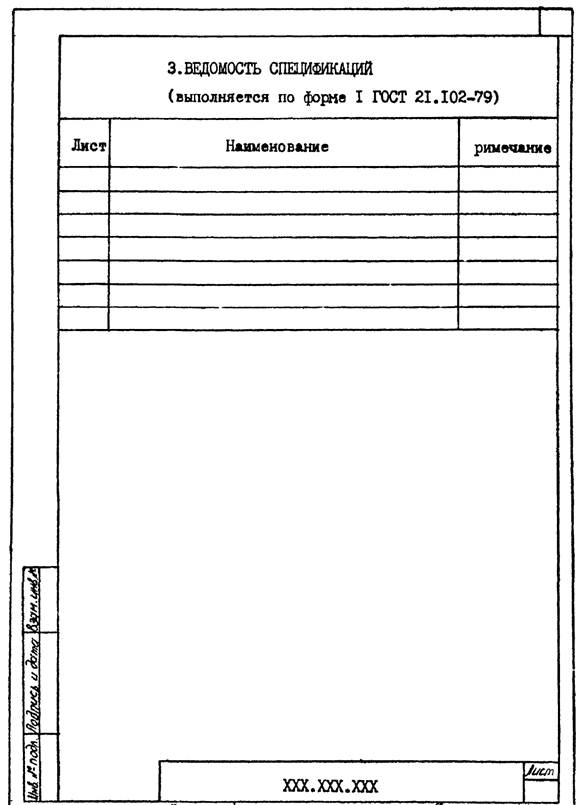

Форма 2б

Форма "Общих данных" (ведомость спецификаций)

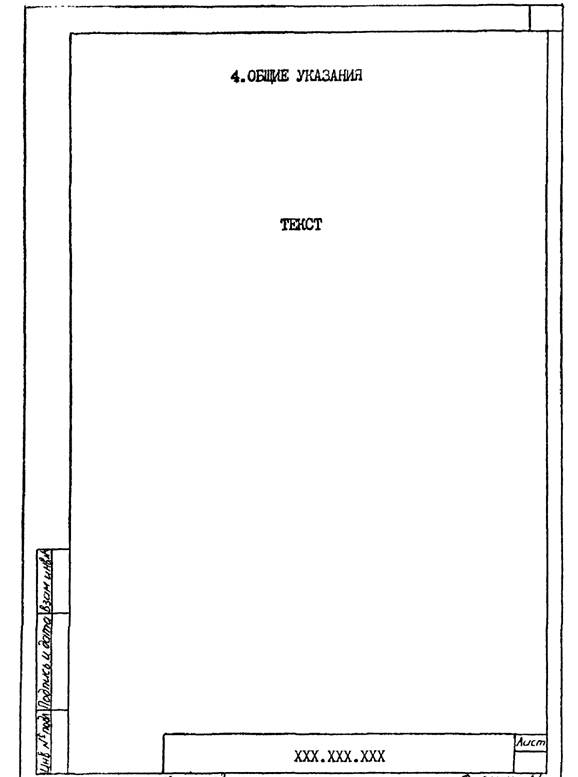

Форма 2в

Форма "Общих данных" (общие указания)

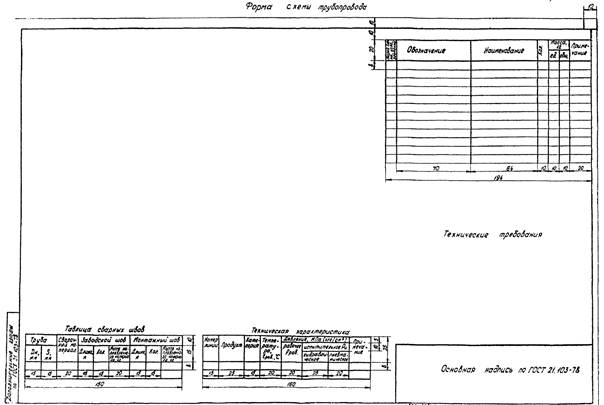

Форма 3

Форма схемы трубопровода

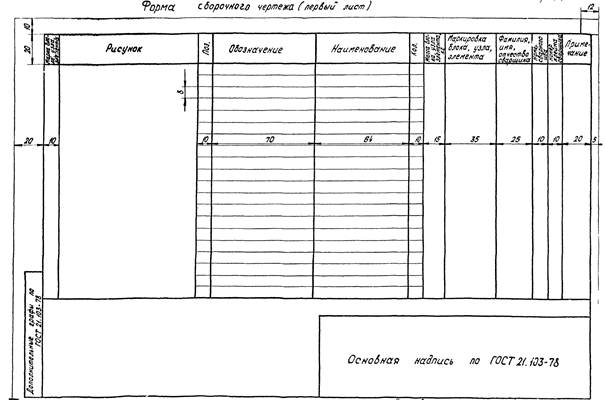

Форма 4

Форма сборочного чертежа (первый лист)

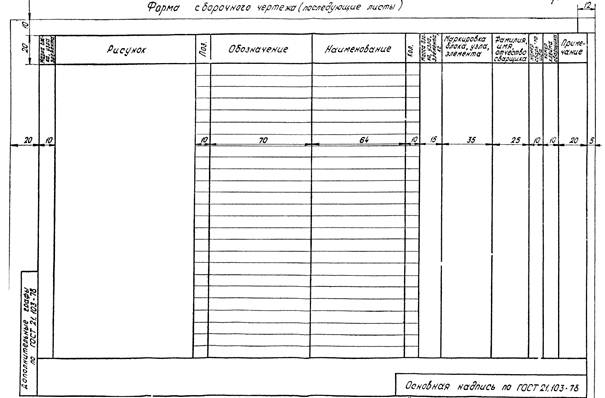

Форма 4а

Форма сборочного чертежа (последующие листы)

ПРИЛОЖЕНИЕ 1

Обязательное

ПЕРВАЯ СТРАНИЦА ТЕХНИЧЕСКОГО ЗАДАНИЯ

СОГЛАСОВАНО

УТВЕРЖДАЮ

______________________________

наименование предприятия-
разработчика чертежей КТД

______________________________

наименование организации
(заказчик или монтажная организация)

______________________________

должность

______________________________

должность

______________________________

подпись, инициалы, фамилия

______________________________

подпись, инициалы, фамилия

"_____" ______________ 19___ г.

дата

"_____" ______________ 19___ г.

дата

______________________________

наименование предприятия-изготовителя



______________________________

должность



______________________________

подпись, инициалы, фамилия



ТЕХНИЧЕСКОЕ ЗАДАНИЕ
на разработку комплекта чертежей КТД

_________________________________________

наименование объекта, зоны, здания

Разработчик чертежей КТД

___________________________

наименование предприятия





Разработчик исходной
проектной документации

___________________________

наименование предприятия





Изготовитель

___________________________

наименование предприятия

ПОСЛЕДУЮЩИЕ СТРАНИЦЫ ТЕХНИЧЕСКОГО ЗАДАНИЯ

1. Основание для разработки _______________________________________________

___________________________________________________________________________

___________________________________________________________________________

2. Срок выполнения:

Начало ____________________ 19___ г.

Окончание _________________ 19___ г.

3. Состав исходной проектной документации _________________________________

___________________________________________________________________________

___________________________________________________________________________

4. Состав комплекта чертежей КТД __________________________________________

___________________________________________________________________________

___________________________________________________________________________

5. Требования к разбивке технологической линии на блоки, узлы, элементы

5.1. Габаритные размеры блоков, узлов, элементов, мм

длина ______________________________________________________________________

ширина ____________________________________________________________________

высота _____________________________________________________________________

5.2. Отклонение линейных, угловых размеров _________________________________

___________________________________________________________________________

(по СНиП 3.05.05-84)

___________________________________________________________________________

6. Требования к поставке арматуры, труб и фасонных деталей предприятию-изготовителю (номенклатура, количество, обозначение НТД) ______________________

___________________________________________________________________________

7. Требования к поставке арматуры, труб и фасонных деталей на монтаж (номенклатура, количество, обозначение НТД) __________________________________

___________________________________________________________________________

___________________________________________________________________________



ПОСЛЕДНЯЯ СТРАНИЦА ТЕХНИЧЕСКОГО ЗАДАНИЯ

8. Радиус гиба труб, мм ____________________________________________________

___________________________________________________________________________

9. Величина припуска прямого участка трубы в месте монтажного стыка, мм ______

___________________________________________________________________________

___________________________________________________________________________

10. Требования к сварке (вид сварки, тип сварного соединения, сварочный материал, сварочное оборудование, обозначение НТД) ____________________________________

___________________________________________________________________________

___________________________________________________________________________

11. Требования к контролю и испытанию сварных соединений (методы контроля, величина испытательного давления, обозначение НТД) ___________________________

___________________________________________________________________________

___________________________________________________________________________

12. Требования к покрытию (вид покрытия, обозначение НТД) __________________

___________________________________________________________________________

___________________________________________________________________________

13. Требования к маркировке, упаковке, транспортированию и хранению изделий (способ маркировки, указание по упаковке, условия транспортирования и хранения) __

___________________________________________________________________________

___________________________________________________________________________

Исполнители:

____________________

должность

____________________

подпись, дата

____________________

инициалы и фамилия

____________________

должность

____________________

подпись, дата

____________________

инициалы и фамилия

ПРИЛОЖЕНИЕ 2

Справочное

ПРИМЕР ОФОРМЛЕНИЯ КОМПЛЕКТА ЧЕРТЕЖЕЙ КТД













ПРИЛОЖЕНИЕ 3

Обязательное

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ НА СХЕМАХ

Наименование

Обозначение

Трубопровод

Соединение:



а) стыковое

б) фланцевое

Прихватка

Арматура. Положение штурвала

Контрольно-измерительные приборы, их положение:



а) произвольно

б) вверх

в) вниз

г) от нас

д) к нам

Детали соединений трубопроводов:



а) тройники (или врезки)

б) отводы сварные

в) отводы гнутые

Опора трубопровода:



а) неподвижная

б) подвижная (общее обозначение)

Подвеска

Границы: а) элемента

б) блока, узла

ПРИЛОЖЕНИЕ 4

Обязательное

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ИЗОБРАЖЕНИЯ ТРУБЫ НА СХЕМЕ ТРУБОПРОВОДОВ

Наименование

Положение трубы

Проход трубопровода:



через стену

через перекрытие

Поворот трубопровода в изометрии

Поворот трубопровода в двух плоскостях

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ ОСТ 95 511-85

Изм.

Номер листов (страниц)

Номер документа

Подпись

Дата

Срок введения изменения



измененных

замененных

новых

аннулированных































































СОДЕРЖАНИЕ

1. Общие положения. 1

2. Требования к исходной проектной документации. 2

3. Состав комплекта чертежей КТД.. 3

4. Основные требования к выполнению комплекта чертежей КТД.. 3

5. Маркировка блоков, узлов, элементов технологических трубопроводов. 5

Приложение 1. Обязательное. Первая страница технического задания. 13

Приложение 2. Справочное. Пример оформления комплекта чертежей КТД.. 16

Приложение 3. Обязательное. Условные графические обозначения на схемах. 24

Приложение 4. Обязательное. Условные графические изображения трубы на схеме трубопроводов. 25









© 2013 Ёшкин Кот :-)
