СКЛАДЫ НЕФТИ И НЕФТЕПРОДУКТОВ
Требования пожарной безопасности

Издание официальное

Москва
2013

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила разработки - постановлением Правительства Российской Федерации от 19 ноября 2008 г. № 858 «О порядке разработки и утверждения сводов правил».

Применение настоящего свода правил обеспечивает соблюдение требований к складам нефти и нефтепродуктов, установленных Федеральным законом от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности».

Сведения о своде правил

1 РАЗРАБОТАН И ВНЕСЕН федеральным государственным бюджетным учреждением «Всероссийский ордена «Знак Почета» научно-исследовательский институт противопожарной обороны МЧС России» (ФГБУ ВНИИПО МЧС России), обществом с ограниченной ответственностью «ПОЖОБОРОНПРОМ», закрытым акционерным обществом «АРТСОК», обществом с ограниченной ответственностью «Каланча»

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ приказом МЧС России от 26 декабря 2013 № 837

3 ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии 24 февраля 2014 г.

4 ВВЕДЕН ВПЕРВЫЕ

Содержание

СВОД ПРАВИЛ

Дата введения - 2014-01-01

1 Область применения

1.1 Настоящий свод правил, разработанный на основе положений и требований Федерального закона от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», устанавливает требования пожарной безопасности к складам нефти и нефтепродуктов (далее - СНН).

1.2 Настоящим сводом правил следует руководствоваться при разработке нормативных документов, регламентирующих требования пожарной безопасности СНН, при проектировании, строительстве, реконструкции, техническом перевооружении и ликвидации СНН.

1.3 Наряду с настоящими нормами должны соблюдаться требования пожарной безопасности, изложенные в других нормативных документах, если эти требования не регламентированы настоящим сводом правил.

1.4 Настоящий свод правил не распространяется на:

склады нефти и нефтепродуктов негражданского назначения, проектируемые по специальным нормам;

склады сжиженных углеводородных газов;

склады нефти и нефтепродуктов с давлением насыщенных паров более кПа (700 мм рт.ст.) при температуре 20 °С;

склады синтетических жирозаменителей;

склады полярных жидкостей;

склады нефти и нефтепродуктов с применением резервуаров с защитной стенкой (резервуары типа «стакан в стакане»);

подземные хранилища нефти и нефтепродуктов, сооружаемые геотехнологическими и горными способами в непроницаемых для этих продуктов массивах горных пород, и ледогрунтовые хранилища для нефти и нефтепродуктов;

резервуары и другие емкости для нефти и нефтепродуктов, входящие в состав технологических установок или используемые в качестве технологических аппаратов;

автозаправочные станции, не относящиеся к топливозаправочным пунктам складов нефти и нефтепродуктов предприятий нефтяной, нефтеперерабатывающей и нефтехимической промышленности.

2 Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие стандарты и своды правил:

ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия.

ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов.

ГОСТ Р 50588-2012 Пенообразователи для тушения пожаров. Общие технические требования и методы испытаний.

ГОСТ Р 53279-2009 Техника пожарная. Головки соединительные пожарные. Общие технические требования. Методы испытаний.

ГОСТ Р 53280.2-2010 Установки пожаротушения автоматические. Огнетушащие вещества. Часть 2. Пенообразователи для подслойного тушения пожаров нефти и нефтепродуктов в резервуарах. Общие технические требования и методы испытаний.

ГОСТ Р 53290-2009 Техника пожарная. Установки пенного пожаротушения. Генераторы пены низкой кратности для подслойного тушения резервуаров. Общие технические требования. Методы испытаний.

СП 4.13130.2013 Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно

планировочным и конструктивным решениям.

СП 5.13130.2009 Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования.

СП 6.13130.2013 Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности.

СП 8.13130.2009 Системы противопожарной защиты. Источники наружного противопожарного водоснабжения. Требования пожарной безопасности.

СП 10.13130.2009 Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности.

СП 11.13130.2009 Места дислокации подразделений пожарной охраны. Порядок и методика определения.

СП 29.13330.2011 Полы (Актуализированная редакция СНиП 2.03.13-88).

Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем своде правил применены следующие термины с соответствующими определениями:

3.1 автоматическая установка газопорошкового пожаротушения: Автоматическая установка пожаротушения в соответствии с пунктом 3.115 СП 5.13130 с применением газопорошкового огнетушащего вещества.

3.2 газопорошковое огнетушащее вещество: Огнетушащее вещество, представляющее собой смесь огнетушащего порошка и огнетушащего газа, обеспечивающее тушение пожара.

3.3 модуль изотермический для жидкой двуокиси углерода: Теплоизолированный и термостатированный сосуд, оборудованный запорнопусковым устройством, холодильными агрегатами, приборами управления и контроля, предназначенный для хранения жидкой двуокиси углерода, а также для его подачи.

3.4 нефтеловушка: Сооружение для механической очистки сточных вод от нефти и нефтепродуктов, способных к гравитационному отделению, и от осаждающихся механических примесей и взвешенных веществ.

3.5 номинальный объем резервуара: Условная округленная величина объема, принятая для идентификации требований нормативных документов для различных конструкций резервуаров при расчетах номенклатуры объемов резервуаров, вместимости складов, компоновки резервуарных парков, а также для определения установок и средств пожаротушения.

3.6 охлаждение резервуара мобильными средствами пожаротушения: Подача воды на орошение резервуара пожарными стволами, присоединяемыми к противопожарному водопроводу высокого давления или с помощью пожарных автомобилей (мотопомп) из пожарных гидрантов или противопожарных емкостей (водоемов).

3.7 подслойное тушение пожара в резервуаре: Способ тушения пожара нефти и нефтепродуктов в резервуаре подачей низкократной пленкообразующей пены в основание резервуара (непосредственно в слой горючего).

3.8 продуктовая насосная станция: Группа насосных агрегатов, установленных в здании, под навесом или на открытой площадке и предназначенных для перекачки нефти и нефтепродуктов.

3.9 промежуточный резервуар (сливная емкость): Резервуар у сливоналивных эстакад, предназначенный для обеспечения операций по сливу (наливу) цистерн.

3.10 разливочная: Сооружение, оборудованное приборами и устройствами, обеспечивающими выполнение операций по наливу нефтепродуктов в бочки.

3.11 расфасовочная: Здание или сооружение, оборудованное приборами и устройствами, обеспечивающими выполнение операций по наливу нефтепродуктов в мелкую тару вместимостью до 40 л.

3.12 расходные склады: Склады нефтепродуктов, входящие в состав промышленных, транспортных, энергетических, сельскохозяйственных, строительных и других предприятий и организаций.

3.13 резервуарный парк: Группа (группы) резервуаров, предназначенных для хранения нефти и нефтепродуктов и размещенных на территории, ограниченной по периметру обвалованием или ограждающей стенкой при наземных резервуарах и дорогами или противопожарными проездами - при подземных (заглубленных в грунт или обсыпанных грунтом) резервуарах, установленных в котлованах или выемках.

3.14 система автоматического пенного пожаротушения: Включает резервуары для воды и пенообразователя, насосную станцию, подводящие растворопроводы с пожарными гидрантами, узлы управления, а также установленные на резервуарах и в зданиях генераторы пены с питающими и распределительными трубопроводами для подачи раствора пенообразователя к этим генераторам, средства автоматизации.

3.15 система подслойного тушения пожара в резервуаре: Комплекс устройств, оборудования и фторсодержащего пленкообразующего пенообразователя, предназначенного для подслойного тушения пожара нефти и нефтепродуктов в резервуаре.

3.16 склады нефти и нефтепродуктов: Комплекс зданий, резервуаров и других сооружений, предназначенных для приема, хранения и выдачи нефти и нефтепродуктов. К складам нефти и нефтепродуктов относятся: предприятия по обеспечению нефтепродуктами (нефтебазы); резервуарные парки и наливные станции магистральных нефтепроводов и нефтепродуктопроводов; товарносырьевые парки центральных пунктов сбора нефтяных месторождений, нефтеперерабатывающих и нефтехимических предприятий; склады нефтепродуктов, входящие в состав промышленных, транспортных, энергетических, сельскохозяйственных, строительных и других предприятий и организаций (расходные склады).

3.17 сливоналивное устройство: Техническое средство, обеспечивающее выполнение операций по сливу и наливу нефти и нефтепродуктов в железнодорожные или автомобильные цистерны и танкеры.

3.18 Стационарная система пенного пожаротушения (неавтоматическая): Включает резервуары для воды и пенообразователя, насосную станцию и сеть растворопроводов с пожарными гидрантами. Средства автоматизации этих систем должны обеспечить включение резервных насосов в случае, если основные неисправны или не обеспечивают расчетный напор.

3.19 стационарная установка охлаждения резервуара: Состоит из горизонтального секционного кольца орошения (оросительного трубопровода, с устройствами для распыления воды), размещаемого в верхнем поясе стенок резервуара, сухих стояков и горизонтальных трубопроводов, соединяющих секционное кольцо орошения с сетью противопожарного водопровода, и задвижек с ручным приводом для обеспечения подачи воды при пожаре на охлаждение всей поверхности резервуара и любой ее четверти или половины (считая по периметру) в зависимости от расположения резервуаров в группе.

3.20 тушение пожара мобильными средствами пожаротушения: Подача огнетушащих веществ с помощью пожарных автомобилей или мотопомп.

3.21 эстакада железнодорожная сливоналивная: Сооружение у специальных железнодорожных путей, оборудованное сливоналивными устройствами, обеспечивающее выполнение операций по сливу нефти и нефтепродуктов из железнодорожных цистерн или их наливу. По конструктивному исполнению эстакады могут быть односторонними, обеспечивающими слив (налив) на одном железнодорожном пути, или двухсторонними, обеспечивающими слив (налив) на двух параллельных железнодорожных путях, расположенных по обе стороны от эстакады.

3.22 эстакада автомобильная сливоналивная: Сооружение, находящееся возле автодороги, оборудованное сливо-наливными устройствами, обеспечивающее выполнение операций по сливу или наливу нефтепродуктов в автомобильные цистерны.

4 Обозначения и сокращения

АУГП - автоматическая установка газового пожаротушения

АУГПП - автоматическая установка газопорошкового пожаротушения

ГПОВ - газопорошковое огнетушащее вещество

ГЖ - горючая жидкость

ЗПУ - запорно-пусковое устройство

ЛВЖ - легковоспламеняющаяся горючая жидкость

МИЖУ - модуль изотермический для жидкой двуокиси углерода

РВС - резервуар вертикальный стальной

РВСП - резервуар вертикальный стальной с понтоном

СП - свод правил

УИППМ - установка импульсного пожаротушения повышенной мощности

5 Общие положения

5.1 Склады нефти и нефтепродуктов в зависимости от их общей вместимости и максимального объема одного резервуара подразделяются на категории согласно таблице 1.

Общая вместимость складов нефти и нефтепродуктов определяется суммарным объемом хранимого продукта в резервуарах и таре. Объем резервуаров и тары принимается по их номинальному объему.

Таблица 1

При определении общей вместимости складов нефти и нефтепродуктов допускается не учитывать:

промежуточные резервуары (сливные емкости) у сливоналивных эстакад;

расходные резервуары котельной, дизельной электростанции, топливозаправочного пункта общей вместимостью не более 100 м³;

резервуары сбора утечек;

резервуары пунктов сбора отработанных нефтепродуктов и масел общей вместимостью не более 100 м³ (вне резервуарного парка);

резервуары уловленных нефтепродуктов и разделочные резервуары (уловленных нефтепродуктов) на очистных сооружениях производственной или производственно-дождевой канализации.

5.2 Резервуары, а также складские здания и сооружения для хранения нефти и нефтепродуктов в таре относятся:

к подземным (заглубленным в грунт или обсыпанным грунтом - подземное хранение), если наивысший уровень жидкости в резервуаре или разлившейся жидкости в здании или сооружении склада ниже не менее чем на 0,2 м низшей планировочной отметки прилегающей площадки (в пределах 3 м от стенки резервуара или от стен здания или сооружения);

к наземным (наземное хранение), если они не удовлетворяют указанным выше условиям.

Ширина обсыпки грунтом определяется расчетом на гидростатическое давление разлившейся жидкости, при этом расстояние от стенки вертикального резервуара (цилиндрического и прямоугольного) до бровки насыпи или от любой точки стенки горизонтального (цилиндрического) резервуара до откоса насыпи должно быть не менее 3 м.

5.3 Здания складов нефти и нефтепродуктов должны быть I, II, а также III или IV степени огнестойкости класса конструктивной пожарной опасности С0.

6 Требования к генеральным планам

6.1 Противопожарные расстояния от зданий и сооружений категорий А, Б и В по взрывопожарной и пожарной опасности, а также наружных установок категорий АН, БН, ВН и ГН по пожарной опасности, расположенных на территориях складов нефти и нефтепродуктов, до граничащих с ними объектов защиты следует принимать в соответствии таблицей 2.

Таблица 2

Примечание. В скобках указаны значения для складов II категории общей вместимостью более 50 000 м³.

Указанные расстояния определяются:

между зданиями и сооружениями - как расстояние в свету между наружными стенами или конструкциями зданий и сооружений;

от сливоналивных устройств - от оси железнодорожного пути со сливоналивными эстакадами;

от площадок (открытых и под навесами) для сливоналивных устройств автомобильных цистерн, для насосов, тары - от границ этих площадок;

от технологических эстакад и трубопроводов - от крайнего трубопровода;

от факельных установок - от ствола факела.

6.2 Расстояния от зданий и сооружений складов нефти и нефтепродуктов до участков открытого залегания торфа допускается уменьшать в два раза при условии засыпки открытого залегания торфа слоем земли толщиной не менее 0,5 метра в пределах половины расстояния от зданий и сооружений складов нефти и нефтепродуктов.

6.3 Расстояние от складов для хранения нефти и нефтепродуктов до границ лесных насаждений смешанных пород (хвойных и лиственных) лесничеств (лесопарков) допускается уменьшать в два раза. При этом вдоль границ лесных насаждений лесничеств (лесопарков) со складами нефти и нефтепродуктов должны предусматриваться шириной не менее 5 метров наземное покрытие из материалов, не распространяющих пламя по своей поверхности, или вспаханная полоса земли.

6.4 При размещении резервуарных парков нефти и нефтепродуктов на площадках, имеющих более высокие отметки по сравнению с отметками территорий соседних населенных пунктов, организаций и путей железных дорог общей сети, расположенных на расстоянии до 200 метров от резервуарного парка, а также при размещении складов нефти и нефтепродуктов у берегов рек на расстоянии 200 и менее метров от уреза воды (при максимальном уровне) следует предусматривать дополнительные мероприятия, исключающие при аварии резервуаров возможность разлива нефти и нефтепродуктов на территории населенных пунктов, организаций, на пути железных дорог общей сети или в водоем.

6.5 Расстояние от наземных резервуаров для нефти и нефтепродуктов до зданий, сооружений и наружных установок склада следует принимать по таблице 3.

Таблица 3

Примечание. Расстояние по позиции 1а таблицы определяется до ближайшей части корпуса расчетного судна, стоящего у причала; по остальным позициям - в соответствии с пунктом 6.1.

6.6 Расстояние от подземных резервуаров для нефти и нефтепродуктов до зданий, сооружений и наружных установок склада следует принимать:

до водопроводных (питьевого назначения) и противопожарных насосных станций, пожарных постов и помещений хранения противопожарного оборудования и огнегасящих средств, противопожарных резервуаров или водоемов (до водозаборных колодцев), административных и бытовых зданий, зданий и сооружений с производственными процессами с применением открытого огня - по таблице 3;

до других зданий, сооружений и наружных установок склада расстояние, указанное в таблице 3, допускается сокращать до 50 %;

до заглубленных продуктовых насосных станций со стороны глухой (без проемов) стены - не менее 3 м.

6.7 Расстояние от сливоналивных устройств для железнодорожных и автомобильных цистерн, морских и речных судов (на сливоналивных причалах) до зданий, сооружений и наружных установок склада (за исключением резервуаров) следует принимать по таблице 4.

Таблица 4

Примечания.

1. Расстояния, указанные над чертой, относятся к сливоналивным устройствам с легковоспламеняющимися, под чертой - с горючими нефтью и нефтепродуктами.

2. Сливоналивные устройства для автомобильных цистерн, предназначенные для слива и налива нефтепродуктов с температурой вспышки выше 120 ℃, допускается размещать непосредственно у разливочных, расфасовочных и у сливоналивных железнодорожных эстакад для масел.

6.8 Расстояние от зданий, сооружений и наружных установок склада с производственными процессами с применением открытого огня до продуктовых насосных станций, площадок для узлов задвижек насосных станций, канализационных насосных станций и очистных сооружений для производственных сточных вод (с нефтью и нефтепродуктами), разливочных, расфасовочных, топливораздаточных колонок топливозаправочного пункта, складских зданий и площадок для хранения нефтепродуктов в таре и площадок для хранения бывшей в употреблении тары должно быть не менее 40 м при хранении легковоспламеняющихся и 30 м при хранении горючих нефти и нефтепродуктов.

На площадках насосных станций магистральных нефтепроводов производительностью 10 000 м³/ч и более указанные расстояния до продуктовых насосных станций, узлов задвижек, площадок для узлов задвижек насосных станций, а также до сливоналивных устройств для железнодорожных цистерн следует увеличивать до 60 м.

6.9 Расстояние до зданий, сооружений и наружных установок склада (за исключением резервуаров и зданий, сооружений с производственными процессами и применением открытого огня) от канализационных очистных сооружений для производственных сточных вод (с нефтью и нефтепродуктами) с открытым зеркалом жидкости (пруды-отстойники, нефтеловушки и пр.), а также шламонакопителей должно быть не менее 30 м. На складах IIIв категории при хранении только горючих нефти и нефтепродуктов это расстояние допускается сокращать до 24 м. Расстояние от остальных канализационных очистных сооружений следует принимать не менее 15 м.

6.10 Складские здания для нефтепродуктов в таре допускается располагать по отношению к железнодорожному пути склада в соответствии с габаритами нормативного приближения зданий и сооружений к железнодорожным путям.

6.11 Противопожарные расстояния между зданиями и сооружениями склада, за исключением установленных настоящими нормами, а также размещение инженерных сетей следует принимать в соответствии с СП 4.13130.

6.12 Территория складов нефти и нефтепродуктов должна быть ограждена продуваемой оградой из негорючих материалов высотой не менее 2 м.

Расстояние от зданий, сооружений и наружных установок склада до ограды склада следует принимать:

от сливоналивных железнодорожных эстакад, оборудованных сливоналивными устройствами с двух сторон (считая от оси ближайшего к ограждению пути) - не менее 15 м;

от административных и бытовых зданий склада - не нормируется;

от других зданий и сооружений склада - не менее 5 м.

При размещении складов нефти и нефтепродуктов на территории других предприятий необходимость устройства ограды этих складов устанавливается заказчиком в задании на проектирование.

6.13 Территорию складов нефти и нефтепродуктов целесообразно разделять по функциональному использованию на зоны и участки с учетом противопожарных требований.

6.14 Узлы пуска и приема (приема-пуска) очистных устройств для магистральных нефтепроводов и нефтепродуктопроводов, размещаемые на территории складов нефти и нефтепродуктов на отметках выше отметок зданий и сооружений склада, должны быть ограждены со стороны этих зданий и сооружений земляным валом (ограждающей стенкой) высотой не менее 0,5 м.

6.15 Склады нефти и нефтепродуктов 1 и II категорий независимо от размеров площадки должны иметь не менее двух выездов на автомобильные дороги общей сети или на подъездные пути склада или предприятия.

6.16 По границам резервуарного парка, между группами резервуаров и для подъезда к площадкам сливоналивных устройств следует проектировать проезды, как минимум, с проезжей частью шириной 3,5 м и покрытием переходного типа.

Для сливоналивных железнодорожных эстакад, оборудованных сливоналивными устройствами с двух сторон, проезд для пожарных машин должен быть кольцевым.

6.17 На территории резервуарного парка и на участках железнодорожного и автомобильного приема и отпуска нефти и нефтепродуктов планировочные отметки проезжей части внутренних автомобильных дорог должны быть выше планировочных отметок прилегающей территории не менее чем на 0,3 м.

6.18 На территории складов нефти и нефтепродуктов для озеленения следует применять деревья и кустарники лиственных пород.

Не допускается использовать для озеленения территории лиственные породы деревьев и кустарников, выделяющие при цветении хлопья, волокнистые вещества или опушенные семена.

В производственной зоне на участках железнодорожного и автомобильного приема-отпуска, а также в зоне резервуарного парка для озеленения следует применять только газоны.

Посадка газонов внутри обвалованной территории резервуарного парка не допускается.

6.19 Минимальные расстояния по горизонтали в свету от трубопроводов для транспортирования нефти и нефтепродуктов до зданий, сооружений, наружных установок и инженерных сетей складов следует принимать по таблице 5.

Таблица 5

Здания, сооружения и инженерные сети	Наименьшее расстояние по горизонтали (в свету) от трубопроводов, м
	надземных	подземных (в том числе в каналах, лотках)
1 Резервуары для нефти и нефтепродуктов (стенка резервуара)	3	4, но не менее глубины траншеи до фундамента резервуара
2 Фундаменты административно-бытовых зданий при давлении в трубопроводе, МПа:
до 2,5 включительно;	12,5	5
св. 2,5	25	10
3 Фундаменты ограждения склада, прожекторных мачт, опор галереи, эстакад, трубопроводов, контактной сети и связи	1	1,5
4 Ось пути железных дорог колеи 1520 мм (внутренних) при давлении в трубопроводе, МПа:
до 2,5 включительно;	4	4, но не менее глубины траншеи до подошвы насыпи
св.2,5	8	8, но не менее глубины траншеи до подошвы насыпи
5 Внутренние автомобильные дороги:
бортовой камень дороги (кромка проезжей части);	1,5	1,5
наружная бровка кювета или подошва насыпи дороги	1	2,5
6 Фундаменты опор воздушных линий электропередач, кВ:
до 1 включительно и наружного освещения;	1	1,5
свыше 1 до 3 5 включительно;	5	5
свыше 35	10	10
7 Фундаменты других зданий и сооружений склада;	3	3
то же, со стороны стен без проемов зданий I и II степеней огнестойкости	0,5	3
8 Открытые трансформаторные подстанции и распредустройства	10	10
9 Водопровод, промышленная (напорная и самотечная) канализация, дренажи, бытовая напорная канализация, водостоки (загрязненных вод)	1,5	1,5
10 Бытовая самотечная канализация, водостоки (условно чистых вод)	3	3
11 Теплопроводы (до наружной стенки канала)	1	1
12 Кабели силовые и кабели связи	1	1
10 Бытовая самотечная канализация, водостоки (условно чистых вод)	3	3
11 Теплопроводы (до наружной стенки канала)	1	1
12 Кабели силовые и кабели связи	1	1

7 Требования к резервуарным паркам

7.1 Для резервуарных парков нефти и нефтепродуктов следует применять типы резервуаров в соответствии с требованиями ГОСТ 31385 и ГОСТ 17032. Для нефти и нефтепродуктов с температурой застывания выше 0 °С, для которых не могут применяться резервуары с плавающей крышей или с понтоном, следует предусматривать резервуары со стационарной крышей.

7.2 Резервуары следует размещать группами.

Общую вместимость группы наземных резервуаров, а также расстояние между стенками резервуаров, располагаемых в одной группе, следует принимать в соответствии с таблицей 6.

Таблица 6

_______________

* Резервуары со стационарной крышей с понтоном именуются здесь и в дальнейшем как резервуары с понтоном, резервуары со стационарной крышей без понтона - как резервуары со стационарной крышей.

* * Наружный диаметр резервуара

Между резервуарами разных типов, размеров и объемов расстояние следует принимать наибольшим из значений, установленных в таблице 6 для этих резервуаров.

7.3 Наземные резервуары объемом 400 м³ и менее, проектируемые в составе общей группы, следует располагать на одной площадке (или фундаменте), объединяя в отдельные группы общей вместимостью до 4000 м³ каждая, при этом расстояние между стенками резервуаров в такой группе не нормируется, а расстояние между ближайшими резервуарами таких соседних групп следует принимать 15 м.

Расстояние от этих резервуаров до резервуаров объемом более 400 м³ следует принимать по таблице 6, но не менее 15 м.

7.4 Площадь зеркала подземного резервуара должна составлять не более 7000 м², а общая площадь зеркала группы подземных резервуаров - 14000 м².

Расстояние между стенками подземных резервуаров одной группы должно быть не менее 1 м.

7.5 Расстояние между стенками ближайших резервуаров, расположенных в соседних группах, должно быть, м:

наземных резервуаров номинальным объемом 20 000 м³ и более - 60, объемом до 20 000 м³ - 40;

подземных резервуаров -15.

При размещении каждой группы наземных резервуаров в отдельном котловане или выемке, вмещающим всю хранимую в этих резервуарах жидкость, расстояние между верхними бровками соседних котлованов или выемок следует принимать 15 м.

7.6 По периметру каждой группы наземных резервуаров необходимо предусматривать замкнутое земляное обвалование шириной поверху не менее 0,5 м или ограждающую стену из негорючих материалов, рассчитанные на гидростатическое давление разлившейся жидкости.

Свободный от застройки объем обвалованной территории, образуемый между внутренними откосами обвалования или ограждающими стенами, следует определять по расчетному объему разлившейся жидкости, равному номинальному объему наибольшего резервуара в группе или отдельно стоящего резервуара.

Высота обвалования или ограждающей стены каждой группы резервуаров должна быть на 0,2 м выше уровня расчетного объема разлившейся жидкости, но не менее 1 м для резервуаров номинальным объемом до 10000 м³ и 1,5 м для резервуаров объемом 10000 м³ и более.

Расстояние от стенок резервуаров до подошвы внутренних откосов обвалования или до ограждающих стен следует принимать не менее 3 м от резервуаров объемом до 10 000 м³ и 6 м - от резервуаров объемом 10000 м³ и более.

Группа из резервуаров объемом 400 м³ и менее общей вместимостью до 4000 м³ , расположенная отдельно от общей группы резервуаров (за пределами ее внешнего обвалования), должна быть ограждена сплошным земляным валом или стеной высотой 0,8 м при вертикальных резервуарах и 0,5 м при горизонтальных резервуарах. Расстояние от стенок этих резервуаров до подошвы внутренних откосов обвалования не нормируется.

7.7 Обвалование подземных резервуаров следует предусматривать только при хранении в этих резервуарах нефти и мазутов. Объем, образуемый между внутренними откосами обвалования, следует определять из условия удержания разлившейся жидкости в количестве, равном 10 % объема наибольшего подземного резервуара в группе.

Обвалование группы подземных резервуаров для хранения нефти и мазутов допускается не предусматривать, если объем, образуемый между откосами земляного полотна автомобильных дорог вокруг группы этих резервуаров, удовлетворяет указанному условию.

7.8 В пределах одной группы наземных резервуаров внутренними земляными валами или ограждающими стенами следует отделять:

каждый резервуар объемом 20000 м³ и более или несколько меньших резервуаров суммарной вместимостью 20000 м³;

резервуары с маслами и мазутами от резервуаров с другими нефтепродуктами;

резервуары для хранения этилированных бензинов от других резервуаров группы.

Высоту внутреннего земляного вала или стены следует принимать:

1,3 м - для резервуаров объемом 10000 м³ и более;

0,8 м - для остальных резервуаров.

7.9 Резервуары в группе следует располагать:

номинальным объемом менее 1000 м³ - не более чем в четыре ряда;

объемом от 1000 до 10 000 м³ - не более чем в три ряда;

объемом 10 000 м³ и более - не более чем в два ряда.

7.10 В каждую группу наземных вертикальных резервуаров, располагаемых в два ряда и более, допускается предусматривать заезды внутрь обвалования для передвижной пожарной техники, если с внутренних дорог и проездов склада не обеспечивается подача огнетушащих средств в резервуары. При этом планировочная отметка проезжей части заезда должна быть на 0,2 м выше уровня расчетного объема разлившейся жидкости.

7.11 Для перехода через обвалование или ограждающую стену, а также для подъема на обсыпку резервуаров необходимо на противоположных сторонах ограждения или обсыпки предусматривать лестницы-переходы шириной не менее 0,7 м в количестве четырех - для группы резервуаров и не менее двух - для отдельно стоящих резервуаров.

Между переходами через обвалование и стационарными лестницами на резервуарах следует предусматривать пешеходные дорожки (тротуары) шириной не менее 0,75 м.

7.12 Внутри обвалования группы резервуаров не допускается прокладка транзитных трубопроводов.

Соединения трубопроводов, прокладываемых внутри обвалования, следует выполнять на сварке. Для присоединения арматуры допускается применять фланцевые соединения с прокладками из негорючих материалов.

8 Требования к расходным складам нефтепродуктов предприятий

8.1 Требования данного раздела следует применять при проектировании расходных складов нефтепродуктов, входящих в состав предприятий (промышленных, транспортных, сельскохозяйственных, энергетических, строительных и др.), общая вместимость (резервуаров и тары для хранения нефтепродуктов) не должна превышать указанную в таблице 7.

Таблица 7

При наземном и подземном хранении одновременно легковоспламеняющихся и горючих нефтепродуктов общая приведенная вместимость расходного склада не должна превышать вместимости, указанной в таблице 7, при этом приведенная вместимость определяется из расчета: 1 м³ легковоспламеняющихся нефтепродуктов приравнивается к 5 м³ горючих и 1 м³ объема резервуаров и тары при наземном хранении - к 2 м³ объема при подземном хранении.

При определении общей приведенной вместимости не учитываются:

промежуточные резервуары (у сливоналивных эстакад); резервуары сбора утечек;

резервуары уловленных нефтепродуктов на очистных сооружениях производственной или производственно-дождевой канализации.

8.2 Расстояние от жилых и общественных зданий до расходных складов нефтепродуктов предприятий следует принимать в соответствии с таблицей 2, а до расходных складов горючих нефтепродуктов, предусматриваемых в составе котельных, дизельных электростанций и других энергообъектов, обслуживающих жилые и общественные здания, в соответствии с таблицей 8.

Таблица 8

Расстояние от расходного склада нефтепродуктов до зданий и сооружений предприятия следует принимать в соответствии с требованиями раздела 6.1 СП 4.13130, до зданий и сооружений соседнего предприятия - по таблице 2 настоящего свода правил.

8.3 Расстояние от наземных резервуаров для нефтепродуктов расходного склада до зданий, сооружений и других наружных установок склада следует принимать по таблице 9.

Таблица 9

8.4 Расстояния от подземных резервуаров для нефтепродуктов расходного склада до зданий, сооружений и наружных установок этого склада, указанных в таблице 9, допускается уменьшать до 50 %.

На расходных складах расстояние от подземных резервуаров для горючих нефтепродуктов и от наземных резервуаров для нефтепродуктов с температурой вспышки выше 120 °С до продуктовых насосных станций этих нефтепродуктов не нормируется.

8.5 На расходных складах расстояние от продуктовых насосных и складских зданий для нефтепродуктов в таре до сливоналивных устройств (для железнодорожных и автомобильных цистерн) следует принимать, м:

для легковоспламеняющихся нефтепродуктов не менее 10;

для горючих нефтепродуктов не менее 8.

8.6 Расстояние от наземных резервуаров, складских зданий для хранения нефтепродуктов в таре и резервуарах, продуктовых насосных станций, разливочных, расфасовочных, сливоналивных устройств для железнодорожных и автомобильных цистерн и сливных (промежуточных) резервуаров для нефтепродуктов, относящихся к расходному складу, до железнодорожных путей и автомобильных дорог следует принимать по таблице 10.

Расстояния, указанные в таблице 10, от подземных резервуаров допускается уменьшать до 50 %. Расстояние от складских зданий для хранения нефтепродуктов с температурой вспышки выше 120 °С в таре и резервуарах, а также от раздаточных колонок жидкого топлива и масел для экипировки локомотивов до внутренних железнодорожных путей предприятия допускается принимать по габариту нормативного приближения зданий и сооружений к железнодорожным путям.

Таблица 10

8.7 Расстояние от раздаточных колонок нефтепродуктов расходного склада до зданий и сооружений предприятия следует принимать, м:

до стен без проемов зданий со степенями огнестойкости I, II, III и IV классов С0 не менее 3;

до стен с проемами зданий со степенями огнестойкости I, II, III и IV классов С0 не менее 9;

до остальных зданий не менее 18.

8.8. Помещения продуктовых насосных и складские помещения для хранения нефтепродуктов в таре и резервуарах расходного склада следует отделять от других помещений противопожарными перегородками 1-го типа.

В местах дверных проемов в этих перегородках следует предусматривать пороги (с пандусами) высотой 0,15 м.

8.9 В производственных зданиях I и II степеней огнестойкости, а также в одноэтажных зданиях III и IV степени огнестойкости класса конструктивной пожарной опасности С0 допускается размещать расходный склад для хранения нефтепродуктов в количестве, не более указанного в таблице 11.

Выпуск паров легковоспламеняющихся и горючих нефтепродуктов из резервуаров в помещение, в котором они установлены, не допускается.

Таблица 11

8.10 Из наземных расходных резервуаров единичной и общей вместимостью более 1 м³ для легковоспламеняющихся и 5 м³ для горючих нефтепродуктов, относящихся к расходному складу и устанавливаемых в производственных зданиях, должен предусматриваться слив в аварийный подземный резервуар или опорожнение их продуктовыми насосами в резервуары основной емкости склада.

Объем аварийного резервуара должен быть не менее 30 % суммарной вместимости всех резервуаров, устанавливаемых в производственных зданиях расходного склада, и не менее вместимости наибольшего из указанных резервуаров.

Аварийный резервуар, в который обеспечивается самотечный слив, должен быть подземным и располагаться снаружи здания на расстоянии не менее 1 м от стен без проемов и не менее 5 м от стен с проемами. Специальный аварийный резервуар может не предусматриваться, если обеспечивается самотечный слив нефтепродуктов в резервуары основной емкости склада.

При самотечном сливе трубопроводы аварийного слива должны иметь диаметр не менее 100 мм и снабжены устройствами, предупреждающими распространение пламени через эти трубопроводы.

На каждом аварийном трубопроводе, соединяющем расходные резервуары с аварийным резервуаром, должно быть запорное устройство, устанавливаемое вне здания или на первом этаже (вблизи выхода наружу).

Продуктовые насосы, обеспечивающие откачку нефтепродуктов при аварии, необходимо размещать в отдельном от резервуаров помещении или вне здания.

Аварийный слив из резервуаров (баков) для масел, размещаемых в подвальных помещениях, допускается не предусматривать.

8.11 На расходном складе предприятий и строительств, расположенных вне населенных пунктов, а также на территории лесозаготовок допускается для хранения нефтепродуктов предусматривать подземные сооружения из горючих материалов при условии засыпки этих сооружений слоем земли (с уплотнением) толщиной не менее 0,2 м и устройства пола из негорючих материалов.

Количество нефтепродуктов при хранении в этих сооружениях не должно превышать 12 м³ для легковоспламеняющихся и 60 м³ для горючих нефтепродуктов.

8.12 Подачу воды для охлаждения резервуаров и тушения пожара на расходных складах нефтепродуктов предприятий следует предусматривать от наружного водопровода предприятия (при обеспечении расчетного расхода воды и необходимого свободного напора в сети) или в соответствии с пунктом 13.2.8 настоящего свода правил.

9 Требования к складским зданиям и сооружениям для хранения нефтепродуктов в таре. Разливочные, расфасовочные

9.1 Хранение нефтепродуктов в таре допускается осуществлять в специально оборудованных зданиях или под навесом.

9.2 Складские здания для нефтепродуктов в таре следует принимать:

для легковоспламеняющихся нефтепродуктов - одноэтажными;

для горючих нефтепродуктов - не более трех этажей при степенях огнестойкости этих зданий I и II и одноэтажными при степенях огнестойкости III класса С0 или IV класса С0.

Для хранения горючих нефтепродуктов в таре допускается предусматривать одноэтажные подземные сооружения.

На складах III категории допускается для хранения нефтепродуктов с температурой вспышки паров выше 120 ℃ в количестве до 60 м³ проектировать подземные сооружения из горючих материалов при условии засыпки этих сооружений слоем земли (с уплотнением) толщиной не менее 0,2 м и устройством пола из негорючих материалов.

9.3 На открытых площадках не допускается хранение в таре нефтепродуктов с температурой вспышки 45 °С и ниже.

9.4 Общая вместимость одного складского здания или площадки под навесом для нефтепродуктов в таре не должна превышать 1200 м³ легковоспламеняющихся или 6000 м³ горючих нефтепродуктов.

При одновременном хранении легковоспламеняющихся и горючих нефтепродуктов указанная вместимость устанавливается по приведенной вместимости, определяемой из расчета: 1 м³ легковоспламеняющихся нефтепродуктов приравнивается к 5 м³ горючих нефтепродуктов.

Складские здания и площадки под навесами для хранения нефтепродуктов в таре следует разделять противопожарными перегородками 1-го типа на отсеки (помещения) вместимостью каждого не более 200 м³ легковоспламеняющихся и не более 1000 м³ горючих нефтепродуктов.

9.5 Складские помещения для хранения нефтепродуктов в таре должны быть отделены от других помещений противопожарными перегородками 1-го типа.

9.6 В дверных проемах внутренних стен и перегородок следует предусматривать пороги или пандусы высотой 0,15 м.

9.7 Полы в складских зданиях для хранения нефтепродуктов в таре, а также в помещениях разливочных и расфасовочных должны быть из негорючих материалов и не впитывающих нефтепродукты и иметь уклоны для стока жидкости к лоткам, приямкам и трапам.

В помещениях категорий А и Б следует применять безыскровые типы полов в соответствии с СП 29.13330.

9.8 Грузовые платформы (рампы) для железнодорожного и автомобильного транспорта должны быть из негорючих материалов. Для складов III категории допускается проектировать грузовые платформы из материалов группы горючести Г1.

9.9 По периметру площадок для хранения нефтепродуктов в таре необходимо предусматривать замкнутое обвалование или ограждающую стену из негорючих материалов высотой до 0,5 м, для прохода или проезда на площадку - лестницы и пандусы.

9.10 У сплошных (без проемов) стен разливочных на расстоянии не менее 2 м (снаружи здания) допускается размещать раздаточные резервуары объемом каждого до 25 м³ включительно и общей вместимостью не более 200 м³. Расстояния между раздаточными резервуарами следует принимать не менее 1 м.

9.11 Раздаточные резервуары объемом до 100 м³ включительно, предназначенные для выдачи масел, требующих подогрева, допускается размещать так, чтобы торцы их располагались в помещении разливочной, а такие же резервуары объемом до 25 м³ включительно допускается размещать в помещении разливочной при условии обеспечения отвода паров из резервуаров за пределы помещения.

В одноэтажных зданиях разливочных и расфасовочных, предназначенных для налива масел, допускается размещать в подвальных помещениях резервуары для масел общей вместимостью не более 400 м³.

Выходы из указанных подвальных помещений должны быть непосредственно наружу и не должны сообщаться с первым этажом зданий.

10 Требования к сливоналивным эстакадам

10.1 Железнодорожные сливоналивные эстакады следует располагать на прямом горизонтальном участке железнодорожного пути.

На складах III категории односторонние сливоналивные эстакады допускается располагать на кривых участках пути радиусом не менее 200 м.

10.2 Железнодорожные пути, на которых располагаются сливоналивные эстакады, должны иметь съезд на параллельный обгонный путь, позволяющий осуществлять вывод цистерн от эстакад в обе стороны.

При реконструкции или расширении действующих двухсторонних эстакад и невозможности устройства обгонного пути, а также для односторонних эстакад допускается предусматривать тупиковый путь (с установкой в конце его лебедки с тросом), длину которого следует увеличивать на 30 м (для возможности расцепки состава при пожаре), считая от крайней цистерны расчетного маршрутного состава до упорного бруса.

10.3 Не допускается предусматривать эстакады на железнодорожных путях, предназначенных для сквозного проезда.

10.4 На складах I категории сливоналивные эстакады для легковоспламеняющихся и горючих жидкостей должны быть раздельными.

10.5 Расстояние между осями ближайших железнодорожных путей соседних сливоналивных эстакад (расположенных на параллельных путях) должно быть не менее 20 м.

Расстояние от оси железнодорожного пути склада или предприятия до оси ближайшего пути со сливоналивной эстакадой должно быть не менее 20 м, если температура вспышки сливаемых нефти и нефтепродуктов 120 °С и ниже, и не менее 10 м - если температура вспышки выше 120 °С и для мазутов.

10.6 Промежуточные резервуары сливоналивных устройств (кроме сливных емкостей для нефтепродуктов с температурой вспышки выше 120 °С и мазутов) не допускается размещать под железнодорожными путями.

10.7 Площадки для сливоналивных эстакад должны иметь твердое водонепроницаемое покрытие, огражденное по периметру бортиком высотой не менее 0,2 м, и уклоны не менее 2 % для стока жидкости к приемным устройствам (лоткам, колодцам, приямкам).

10.8 На сливоналивных эстакадах лестницы должны быть из негорючих материалов в торцах, а также по длине эстакад на расстоянии друг от друга не более 100 м. Лестницы должны иметь ширину не менее 0,7 м и уклон не более 1:1.

Лестницы и эстакады должны иметь ограждения высотой не менее 1,0 м.

10.9 Морские и речные сливоналивные причалы и пирсы следует проектировать в соответствии с нормами технологического и строительного проектирования морских и речных портов, утвержденных в установленном порядке.

10.10 Несущие элементы сливоналивных эстакад должны быть выполнены из негорючих материалов с пределом огнестойкости не менее R120 для колонн, балок и ригелей - не менее R60.

11 Требования к насосным станциям для перекачки нефти и нефтепродуктов (продуктовые насосные станции)

11.1 На складах III категории в здании насосной станции допускается размещение дизельных электрогенераторов. При этом расходные баки для горючих нефтепродуктов емкостью не более суточной потребности следует располагать снаружи здания насосной станции со стороны сплошной (без проемов) противопожарной стены или в пристройке из негорючих материалов.

11.2 Торцы подземных горизонтальных резервуаров для нефтепродуктов с температурой вспышки выше 120 °С и мазутов допускается располагать в помещениях насосной станции, обслуживающей эти резервуары, или пункта контроля и управления.

11.3 При размещении узлов задвижек в отдельном помещении оно должно отделяться от помещения для насосов противопожарной перегородкой 1-го типа и иметь выход непосредственно наружу.

11.4 В зданиях продуктовых насосных станций помещение для электродвигателей насосов (кроме взрывозащищенных) или двигателей внутреннего сгорания должно быть отделено от помещения для насосов противопожарной перегородкой 1-го типа, без проемов.

В местах прохода через эту перегородку валов, соединяющих двигатели с насосами, необходимо устанавливать уплотняющие устройства.

12 Требования к электроснабжению и связи

12.1 Категории электроприемников складов нефти и нефтепродуктов в отношении обеспечения надежности электроснабжения устанавливаются заказчиком в задании на проектирование в соответствии с требованиями [1]. При этом электроприемники систем противопожарной защиты (включая противопожарные насосные станции) должны обеспечиваться по первой категории.

12.2 В помещениях продуктовых насосных станций площадью более 250 м², а также в помещениях для операторов и диспетчеров следует предусматривать аварийное освещение.

12.3 Виды применяемых средств связи для зданий и сооружений складов нефти и нефтепродуктов устанавливаются в задании на проектирование по согласованию с заинтересованными организациями.

12.4 Электрооборудование систем противопожарной защиты должно соответствовать требованиям СП 6.13130 в части, не противоречащей настоящему своду правил.

13 Требования к системам противопожарной защиты

13.1 Системы пожарной сигнализации

13.1.1 Необходимость оснащения зданий, сооружений, помещений и оборудования складов нефти и нефтепродуктов автоматическими установками пожарной сигнализации следует принимать согласно СП 5.13130.

Кроме того, на складах нефти и нефтепродуктов автоматической пожарной сигнализацией должны быть оборудованы:

помещения для насосов и узлов задвижек в зданиях продуктовых насосных станций, канализационных насосных станций для перекачки сточных вод с нефтью и нефтепродуктами и уловленного нефтепродукта площадью каждого менее 300 м² или при производительности продуктовой насосной станции менее 1200 м³ /ч (для резервуарных парков магистральных нефтепроводов);

складские помещения для хранения нефтепродуктов в таре площадью до 500 м²;

разливочные, расфасовочные и другие производственные помещения склада, в которых имеются нефть и нефтепродукты в количестве более 15 кг/м², площадью до 500 м².

При проектировании автоматических установок пожарной сигнализации следует руководствоваться требованиями СП 5.13130.

13.1.2 Склады нефти и нефтепродуктов должны быть оборудованы электрической пожарной сигнализацией с ручными пожарными извещателями.

Ручные извещатели пожарной сигнализации на территории склада предусматриваются:

для зданий категорий А, Б и В по взрывопожарной и пожарной опасности - снаружи зданий, у входов и по периметру на расстоянии не более чем через 50 м;

для резервуарных парков и открытых площадок хранения нефтепродуктов в таре - по периметру обвалования (ограждающей стенки) не более чем через 150 м при хранении нефтепродуктов с температурой вспышки выше 120 °С и не более 100 м для остальных нефтепродуктов;

на сливоналивных эстакадах - у торцов эстакады и по ее длине не реже чем через 100 м, но не менее двух (у лестниц для обслуживания эстакад);

на наружных технологических установках с взрыво- и пожароопасными производствами - по периметру установки не более чем через 100 м.

Ручные пожарные извещатели устанавливаются на расстоянии не более 5 м от обвалования парка или границы наружной установки и на расстоянии не более 20 м от сливо-наливных эстакад.

13.1.3 Приемно-контрольные приборы пожарной сигнализации следует размещать в помещении склада, где находится персонал, ведущий круглосуточное дежурство.

13.2 Общие требования к системам пожаротушения и водяного охлаждения

13.2.1 На складах нефти и нефтепродуктов предусматриваются системы пожаротушения и водяного охлаждения.

13.2.2 При проектировании систем пожаротушения и охлаждения для зданий и сооружений складов нефти и нефтепродуктов учитываются требования СП 8.13130 и СП 10.13130 к устройству сетей противопожарного водопровода и сооружений на них, если они не установлены настоящим сводом правил.

13.2.3 Для наземных резервуаров нефти и нефтепродуктов объемом 5000 м³ и более, а также зданий и помещений склада, указанных в пункте 13.2.5 следует предусматривать системы автоматического пожаротушения.

На складах IIIа категории при наличии не более двух наземных резервуаров объемом 5000 м³ допускается предусматривать тушение пожара этих резервуаров мобильными средствами пожаротушения при условии оборудования резервуаров стационарно установленными устройствами для подачи огнетушащего вещества (генераторами пены, пеносливами или насадками для подачи двуокиси углерода, иными устройствами) и сухими трубопроводами (с соединительными полугайками для присоединения пожарной техники и заглушками), выведенными за обвалование.

13.2.4 Для подземных резервуаров объемом 5000 м³ и более, сливоналивных эстакад и устройств для железнодорожных и автомобильных цистерн на складах I и II категорий следует предусматривать стационарные установки пожаротушения (неавтоматические).

При проектировании автоматизированных установок тактового налива светлых нефтепродуктов в железнодорожные цистерны для противопожарной защиты этих цистерн в зоне налива должна быть предусмотрена автоматическая стационарная система газового (например: углекислый газ, азот или др. нейтральный газ) тушения с поступлением огнетушащего вещества непосредственно в горловину цистерны на слой нефтепродукта при закрытой герметичной крышке.

13.2.5 Необходимость оснащения зданий, сооружений, помещений и оборудования складов нефти и нефтепродуктов установками автоматического пожаротушения следует принимать согласно СП 5.13130.

Кроме того, на складах нефти и нефтепродуктов установками автоматического пожаротушения должны быть оборудованы здания и помещения, указанные в таблице 12.

Таблица 12

13.2.6 Для наземных и подземных резервуаров объемом менее 5000 м³, продуктовых насосных станций, размещаемых на площадках, сливоналивных эстакад и устройств для железнодорожных и автомобильных цистерн на складах категории, а также указанных в пункте 13.2.5 зданий и помещений склада, при площади этих помещений и производительности насосных станций менее приведенных в таблице 12, следует, предусматривать тушение пожара мобильными средствами пожаротушения. При этом на резервуарах объемом от 1000 до 5000 м³ надлежит устанавливать устройства для подачи огнетушащего вещества (генераторы пены, пеносливы или насадки для подачи двуокиси углерода, иные устройства) с сухими трубопроводами (с соединительными головками и заглушками), выведенными за обвалование.

Внутренний противопожарный водопровод в зданиях и помещениях, оборудованных установками автоматического пожаротушения, допускается не предусматривать.

13.2.7 Для тушения пожаров резервуаров следует применять системы пожаротушения, приведенные в приложениях А, Б, В и Г.

Независимо от типа установки пожаротушения нормативный запас пенообразователя и воды на приготовление раствора следует принимать из условия обеспечения трехкратного расхода раствора на один пожар.

13.2.8 Наземные резервуары объемом 5000 м³ и более должны быть оборудованы стационарными установками охлаждения.

Для резервуаров с теплоизоляцией из негорючих материалов допускается не присоединять стационарную установку охлаждения к противопожарному водопроводу, при этом сухие трубопроводы должны быть выведены за пределы обвалования и оборудованы соединительными головками и заглушками.

Охлаждение наземных резервуаров объемом менее 5000 м³, а также подземных резервуаров объемом более 400 м³ следует предусматривать мобильными средствами пожаротушения.

На складах I и II категории для охлаждения железнодорожных цистерн, сливоналивных устройств на эстакадах следует предусматривать стационарные лафетные стволы.

13.2.9 На складах III категории с резервуарами объемом менее 5000 м³ допускается не устраивать противопожарный водопровод, а предусматривать подачу воды на охлаждение и тушение пожара мобильными средствами пожаротушения из противопожарных емкостей (резервуаров) или открытых искусственных и естественных водоемов.

13.2.10 3а расчетный расход воды при пожаре на складе нефти и нефтепродуктов следует принимать один из наибольших расходов:

на пожаротушение и охлаждение резервуаров (исходя из наибольшего расхода при пожаре одного резервуара);

на пожаротушение и охлаждение железнодорожных цистерн, сливоналивных устройств и эстакад или на пожаротушение сливоналивных устройств для автомобильных цистерн;

на наружное и внутреннее пожаротушение одного из зданий склада.

13.2.11 Расходы огнетушащих средств следует определять, исходя из интенсивности их подачи на 1 м² расчетной площади тушения нефти и нефтепродуктов.

Расчетную площадь тушения следует принимать равной: в наземных вертикальных резервуарах со стационарной крышей, резервуарах с понтоном - площади горизонтального сечения резервуара;

в резервуарах с плавающей крышей - площади кольцевого пространства между стенкой резервуара и барьером для ограждения пены (на плавающей крыше) при расчете установок автоматического пожаротушения с подачей пены сверху и площади горизонтального сечения резервуара при расчете установок комбинированного пожаротушения (подача сверху и под слой) или при тушении мобильными средствами пожаротушения;

в подземных резервуарах - площади горизонтального сечения резервуара;

в горизонтальных резервуарах - площади резервуара в плане;

для наземных резервуаров объемом до 400 м³, расположенных на одной площадке группой общей вместимостью до 4000 м³ - площади в пределах обвалования этой группы, но не более 300 м²;

для сливоналивных железнодорожных эстакад - площади эстакады по внешнему контуру сооружения, включая железнодорожный путь (пути), но не более 1000 м²;

для сливоналивных устройств для автомобильных цистерн - площади площадки, занимаемой заправочными островками, но не более 800 м³;

в складских зданиях для хранения нефтепродуктов в таре (на внутреннее пожаротушение) - площади пола наибольшего складского помещения;

на внутреннее пожаротушение продуктовых насосных и канализационных насосных станций, разливочных, расфасовочных и других производственных зданий - площади пола наибольшего помещения (из указанных в таблице 12), в котором имеются нефть и нефтепродукты.

13.2.12 Расход воды на охлаждение наземных вертикальных резервуаров следует определять расчетом, исходя из интенсивности подачи воды, принимаемой по таблице 13. Общий расход воды определяется как сумма расходов на охлаждение горящего резервуара и охлаждение соседних с ним в группе.

Таблица 13

При расчете расхода воды допускается не учитывать подачу воды на охлаждение соседних с горящим наземных резервуаров:

с теплоизоляцией из негорючих материалов, при этом на площадке должен предусматриваться неприкосновенный запас воды в объеме не менее 800 м³ для резервуаров объемом до 10 000 м³ (включ.), 2000 м³ - для резервуаров объемом более 10 000 м³, а расстояние между резервуарами объемом более 10 000 м³ в этом случае следует увеличивать до 40 м;

расположенных на расстоянии более двух нормативных расстояний (указанных в пункте 7.2) от горящего резервуара.

13.2.13 Общий расход воды на охлаждение наземных горизонтальных резервуаров объемом 100 м³ и более (горящего и соседних с ним) следует принимать не менее 20 л/с.

13.2.14 Общий расход воды на охлаждение подземных резервуаров (горящего и соседних с ним) принимается при объеме наибольшего резервуара, л/с:

свыше 400 до 1000 м³ - 10

свыше 1000 до 5000 м³ - 20

свыше 5000 до 30000 м³ - 30

свыше 30000 до 50000 м³ включительно - 50.

13.2.15 Общий расход воды на охлаждение лафетными стволами железнодорожных цистерн, сливоналивных устройств на эстакадах следует принимать из расчета одновременной работы двух лафетных стволов, но не менее 40 л/с.

Число и расположение лафетных стволов следует определять из условия орошения железнодорожных цистерн и каждой точки эстакады в плане двумя компактными струями.

Лафетные стволы следует устанавливать на расстоянии не менее 15 м от железнодорожных путей эстакады.

Стационарные пожарные лафетные стволы рекомендуется оборудовать защитными экранами, обеспечивающими снижение интенсивности теплового излучения пламени при пожаре на ствольщика.

13.2.16 Свободный напор сети противопожарного водопровода при пожаре следует принимать:

при охлаждении резервуаров стационарной установкой - по технической характеристике кольца орошения, но не менее 10 м на уровне последнего отверстия кольца (полукольца, секции) орошения;

при охлаждении резервуаров мобильными средствами пожаротушения - по технической характеристике пожарных стволов, но не менее 40 м.

13.2.17 Расчетную продолжительность охлаждения резервуаров (горящего и соседних с ним) следует принимать:

для наземных резервуаров, при тушении пожара автоматической системой - 4 часа;

для наземных резервуаров, тушение которых предусматривается мобильными средствами пожаротушения - 6 часов;

для подземных резервуаров - 3 часа.

13.2.18 Время восстановления неприкосновенного запаса воды в противопожарных емкостях после пожара не должно превышать 96 часов.

13.2.19 На складах нефти и нефтепродуктов с системой автоматического пожаротушения резервуаров, продуктовых насосных станций, складских зданий для хранения нефтепродуктов в таре, разливочных, расфасовочных и при оборудовании резервуаров стационарными установками охлаждения следует предусматривать пожарные посты или помещения для пожарного оборудования: при общей вместимости склада до 100 тыс. м³ включительно - помещение площадью не менее 20 м² для пожарного оборудования и пожарных мотопомп;

свыше 100 до 500 тыс. м³ включительно - пожарный пост на один автомобиль с боксом для резервного автомобиля;

свыше 500 тыс. м³ - пожарный пост на два автомобиля.

Для складов нефти и нефтепродуктов, где пожаротушение резервуаров, зданий и сооружений предусматривается с помощью стационарной системы (неавтоматической) и (или) мобильных средств пожаротушения, пожарные депо, посты или помещения для пожарного оборудования и техники должны предусматриваться из расчета размещения этой техники. При этом расположение пожарных депо и постов принимаются с учетом требований СП 11.13130.

Приложение А
(Рекомендуемое)

Особенности проектирования систем пенного пожаротушения

А.1 На складах нефти и нефтепродуктов необходимо предусматривать пожаротушение воздушно-механической пеной низкой и/или средней кратности.

Допускается применение пенообразователей, сертифицированных в установленном порядке.

Для наземных вертикальных резервуаров со стационарной крышей (кроме резервуаров, предназначенных для хранения масел и мазутов), допускается применять подслойный способ пожаротушения пеной низкой кратности.

Пена высокой кратности может предусматриваться для закрытых зданий и помещений, связанных с обращением ЛВЖ и ГЖ. Тушение таких зданий и помещений пеной низкой или средней кратности допускается при охвате всей защищаемой площади и невозможности применения высокократной пены, обусловленной конструктивными особенностями здания.

А.2 Расчетные расходы раствора пенообразователя, а также воды и пенообразователя на тушение пожара определяются исходя из нормативной интенсивности подачи раствора пенообразователя, принимаемой по таблице А.1 (для пены средней кратности) и по таблице А.2 (для пены низкой кратности) на 1 м² расчетной площади тушения и рабочей концентрации пенообразователя.

Таблица А.1 - нормативные интенсивности подачи пены средней кратности для тушения нефти и нефтепродуктов

Примечание. Для нефти с примесями газового конденсата, а также для нефтепродуктов, полученных из газового конденсата, необходимо определение нормативной интенсивности в соответствии с действующими методиками.

Таблица А.2 - нормативная интенсивность подачи пены низкой кратности для тушения нефти и нефтепродуктов*

______________

* вновь сертифицируемые пенообразователи для подачи в слой горючего должны соответствовать ГОСТ Р 53280.2

Для определения нормативной интенсивности при использовании конкретного типа пенообразователя и нефтепродукта могут быть использованы нормативные документы по пожарной безопасности, методики и рекомендации, разработанные и утвержденные в установленном порядке.

А.3 Расчётное время тушения пожара для систем автоматического пенного пожаротушения - 10 мин, для мобильной пожарной техники - 15 мин.

А.4 Инерционность стационарных систем пожаротушения не должна превышать 3 минут.

А.5 Вода для приготовления растворов пенообразователя не должна содержать примесей нефти и нефтепродуктов.

А.6 При гидравлическом расчёте необходимо учитывать влияние вязкости пенообразователя на величину потерь.

Соответствие рабочей концентрации пенообразователя в воде проверяется расчётом по формуле:

где: Q_п - расход пенообразователя, дм³/с;

Q - производительность установки дм³/с;

х - рабочая концентрация пенообразователя, %.

А.7 Для системы пожаротушения следует применять пеногенераторы, пеносливы и пенокамеры, прошедшие огневые промышленные испытания и рекомендованные к применению в установленном порядке.

А.8 Количество пеногенераторов (пеносливов) следует принимать по расчету.

Расчётное число пеногенераторов (пеносливов) определяется исходя из расчётного расхода раствора пенообразователя, по средней производительности применяемого пеногенератора и округляется в большую сторону.

На резервуаре должно быть не менее двух пеногенераторов (пеносливов).

Пеногенераторы (пеносливы) должны быть установлены равномерно по периметру резервуара. На резервуарах с плавающей крышей расстояние по периметру резервуара между пеногенераторами (пеносливами) следует принимать не более 25 м.

А.9 Запас пенообразователя и воды на приготовление его раствора (расход раствора на один пожар) рассчитывается исходя из того количества раствора пенообразователя, которое необходимо на расчетное время тушения при максимальной производительности принятых к установке пеногенераторов.

Для стационарных установок пожаротушения с сухими растворопроводами следует учитывать потребность в дополнительном количестве раствора пенообразователя для первоначального наполнения сухих растворопроводов.

А.10 Хранение пенообразователя для систем пожаротушения следует предусматривать в концентрированном виде.

Для хранения запаса пенообразователя следует предусматривать не менее двух резервуаров. Допускается предусматривать один резервуар для запаса пенообразователя в количестве до 10 м³.

Для хранения запаса пенообразователя в количестве более 10 м³ допускается предусматривать один резервуар при условии разделения его перегородками на отсеки вместимостью каждого не более 10 м³.

А.11 При выборе пенообразователя необходимо учитывать качество и жесткость воды, которую планируется использовать для приготовления рабочих растворов.

А.12 Для повышения надежности тушения пожаров на складах нефти и нефтепродуктов рекомендуется применять пенообразователи, заявленные свойства которых предусматривают использование воды различной жесткости в соответствии с ГОСТ Р 50588.

А.13 При применении на складе нефти и нефтепродуктов стационарных систем автоматического и неавтоматического пожаротушения следует проектировать общую насосную станцию и сеть растворопроводов.

А.14 Сети противопожарного водопровода и растворопроводов (постоянно наполненных раствором или сухих) для тушения пожара резервуарного парка или железнодорожной эстакады, оборудованной сливоналивными устройствами с двух сторон, проектируются кольцевыми с тупиковыми ответвлениями (вводами) к отдельным зданиям и сооружениям (в том числе и к резервуарам, оборудованным установкой автоматического пожаротушения).

Сети следует прокладывать за пределами внешнего обвалования (или ограждающих стен) резервуарного парка и на расстоянии не менее 10 м от железнодорожных путей эстакады.

К наземным резервуарам объемом 10000 м³ и более, а также к зданиям и сооружениям склада, расположенным далее 200 м от кольцевой сети растворопроводов, следует предусматривать по два тупиковых ответвления (ввода) от разных участков кольцевой сети растворопроводов для подачи каждым из них полного расчетного расхода на тушение пожара.

Тупиковые участки растворопроводов допускается принимать длиной не более 250 м.

Прокладку растворопроводов допускается выполнять в одной траншее с противопожарным водопроводом с устройством общих колодцев для узлов управления и для пожарных гидрантов.

А.15 При применении задвижек с электроприводом в районах с возможным затоплением колодцев грунтовыми водами электропривод задвижки должен быть поднят над уровнем земли и накрыт защитным кожухом.

В районах с суровым климатом задвижки с электроприводом следует размещать в утепленных укрытиях.

Приложение Б
(Рекомендуемое)

Особенности проектирования систем газового пожаротушения с применением модуля изотермического с двуокисью углерода

Б.1 Для тушения вертикальных стальных резервуаров с нефтью и нефтепродуктами емкостью до 10 000 м³ включительно допускается применять установки газового пожаротушения, оснащенные МИЖУ.

Для железнодорожных и автомобильных эстакад и технологического оборудования допускается применять установки газового пожаротушения с двуокисью углерода (неавтоматические).

Б.2 Установка газового пожаротушения может состоять из нескольких МИЖУ, при этом выпуск СО₂ из всех МИЖУ должен производиться одновременно.

Б.3 Изотермические резервуары допускается устанавливать вне помещений с устройством навеса для защиты от осадков и солнечной радиации с ограждением по периметру площадки с учетом требований ГОСТ 15150. При этом следует:

предусмотреть в месте установки резервуара аварийное освещение;

выполнить мероприятия, исключающие несанкционированный доступ людей к резервуару, узлам его управления (пуска) и распределительным устройствам;

предусмотреть подъездные пути к резервуару.

МИЖУ следует устанавливать за обвалованием резервуаров в местах, где они не могут быть подвергнуты воздействию опасных факторов пожара, но на расстояниях от резервуаров, не менее указанных в пункте 4 таблицы 3 настоящего свода правил.

Б.4 Расчетное количество (масса) СО₂ в АУГП должно обеспечивать подачу не менее 13 кг СО₂ на 1 м² горизонтальной поверхности (площади основания) резервуара независимо от его конструкции.

Расчетное количество (масса) СО₂ в установках локального по объему пожаротушения должно обеспечить подачу не менее 6 кг/м³.

Расчетный объем при локальном по объему пожаротушении определяется произведением высоты защищаемого агрегата или оборудования на площадь проекции на поверхность основания. При этом все расчетные габариты (длина, ширина и высота) агрегата или оборудования должны быть увеличены на 1 м.

Б.5 Время выпуска расчетной массы СО₂ (Мр) из насадков:

в резервуар не должно превышать 90 с учетом инерционности;

при локальном по объему пожаротушении не более 60 с учетом инерционности.

Б.6 Пожарные извещатели, применяемые в АУГП должны обеспечивать инерционность срабатывания не более 15 с.

Б.7 Задержка выпуска СО₂ для установок поверхностного пожаротушения резервуаров не предусматривается.

Б.8 Резервуары, оснащенные АУГП, должны иметь проемы для сброса избыточного давления. Площадь проёмов для сброса избыточного давления определяется в соответствии с приложением З СП 5.13130. Если имеющихся на резервуаре дыхательных и аварийных клапанов недостаточно, устанавливаются дополнительные аварийные клапаны или иные устройства соответствующей площади.

Устройство проемов на резервуарах должно отвечать требованиям промышленной безопасности.

Б.9 Распределительные устройства следует размещать в станции пожаротушения или в отдельно стоящих укрытиях высотой не менее 2,0 м.

Б.10 Выбор типа насадков определяется их техническими характеристиками.

Б.11 Насадки должны быть изготовлены из коррозионностойкого материала.

Б.12 Насадки АУГП должны быть размещены и ориентированы в пространстве в соответствии с проектом на установку и технической документацией на насадки. При расположении в местах возможного механического повреждения они должны быть защищены.

Б.13 Гидравлический расчет АУГП должен выполняться из условия обеспечения давления перед насадком не менее 1,0 МПа.

Б.14 В установках поверхностного пожаротушения расстояние между насадками по периметру резервуара не должно превышать 10 м.

Б.15 Насадки должны устанавливаться на расстоянии равном половине расстояния от верхней кромки обечайки резервуара до максимального уровня взлива, но не менее 250 мм до верхней кромки обечайки резервуара.

Б.16 Конструкция насадков для резервуара должна исключать попадание в систему трубопроводов АУГП взрывоопасной газо-воздушной среды за счет применения герметизирующих устройств.

Б.17 Выбор диаметров трубопроводов осуществляется на основе гидравлического расчета.

Б.18 Трубопроводы АУГП должны прокладываться с уклоном.

Б.19 Прокладку трубопроводов по территории предприятий можно выполнять как надземным, так и подземным способом.

Б.20 Расчетное количество Мг (масса) СО₂, которая должна храниться в установке, определяется по формуле:

где М_осн - основной запас (масса) СО₂, определяется по формуле:

где М_р - масса СО₂, предназначенная для создания в зоне горения огнетушащей концентрации определяется по формуле:

где К_н = 13кг/м² - количество (масса) СО₂ (кг), подаваемая на 1м² горящей поверхности;

S_p - площадь поперечного сечения резервуара, м²;

где К_л = 6 кг/м³ - количество (масса) СО₂ (кг), подаваемая на 1м³ объема;

V_л- расчетный объем, определяемый произведением расчетной площади тушения (п. Б.4) на высоту, при этом высота оборудования должна быть увеличена на 1 м.

М_тр - масса остатка СО₂ в трубопроводе, при выпуске основного запаса (массы) СО₂ определяется по формуле:

где V_тp - объем трубопроводной разводки наиболее удаленного направления тушения;

р_ж - плотность жидкой СО₂ при температуре хранения в модуле МИЖУ.

М_рез - резервный запас (масса) СО₂, определяется по формуле:

где М'_тр - масса остатка ГОТВ в трубопроводе при выпуске резервного запаса (массы) СО₂ определяется по формуле:

где V_p - объем модуля МИЖУ;

p_со2 - плотность газовой фазы СО₂ при давлении, которое имеется в трубопроводе после окончания истечения расчетного запаса М_р СО₂ в зону горения.

Б.21 Гидравлический расчет установки газового пожаротушения с применением МИЖУ следует выполнять в соответствии с методикой, изложенной в приложении Ж СП 5.13130, с учетом формулы Ж.4, таблицы Б.1 и рисунка Б.1.

Таблица Б.1

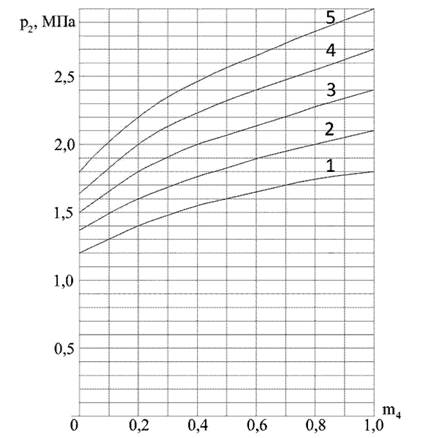

Рисунок Б.1. Зависимость давления р₂ в изотермическом резервуаре в конце выпуска расчетного количества двуокиси углерода ш от относительной массы двуокиси углерода m₄

1- при p₁ = l,8 МПа; 2 - при p₁ = 2,2 МПа; 3- при p₁ = 2,4 МПа; 4 - при p₁ = 2,7 МПа; 5 -при p₁ = 3,0 МПа.

Примечание - Относительная масса двуокиси углерода m₄ определяется по формуле:

где m₅ - начальная масса двуокиси углерода, кг.

Приложение В
(Рекомендуемое)

Особенности проектирования автоматических систем газопорошкового пожаротушения

В.1 Для тушения вертикальных стальных резервуаров с нефтью и нефтепродуктами емкостью до 10 000 м³ включительно допускается АУГПП.

В.2 АУГПП должна состоять из:

пожарной сигнализации;

средств электроуправления установкой;

двух батарей с ГПОВ - основной и резервной;

трубопроводов подачи ГПОВ;

распределительных устройств;

обратных клапанов;

системы ввода ГПОВ в РВС;

насадков;

системы подачи пены от передвижной пожарной техники.

В.3 Требования к пожарной сигнализации.

В.3.1 Инерционность автоматических пожарных извещателей не должна превышать 15 с.

В.3.2 Пожарные извещатели должны монтироваться в стационарной крыше резервуара и в верхнем поясе резервуара.

В.3.3 Расстояние между двумя соседними пожарными извещателями по периметру резервуара должно быть не более 12 м.

В.3.4 Предпочтительное место расположения пожарных извещателей в верхнем поясе резервуара - зона площадок обслуживания. В верхнем поясе резервуара должно размещаться не менее 2-х пожарных извещателей в диаметрально противоположных точках резервуара.

В.3.5 На РВС для хранения ЛВЖ с давлением насыщенных паров свыше кПа (200 мм рт.ст.) до 93,3 кПа (700 мм рт.ст.) (нефть, бензины, авиакеросин, реактивное топливо) все пожарные извещатели монтируются только в верхнем поясе резервуара.

В.4 Требования к средствам электроуправления установкой.

В.4.1 Средства электроуправления установки должны обеспечивать: автоматический и ручной дистанционный пуск; отключение и восстановление автоматического пуска;

автоматическое переключение электропитания с основного источника на резервный при отключении напряжения на основном источнике;

контроль исправности (обрыв, короткое замыкание) шлейфов пожарной сигнализации и соединительных линий;

контроль исправности (обрыв) электрических цепей управления пусковыми элементами;

контроль исправности звуковой и световой сигнализации (по вызову);

отключение звуковой сигнализации;

формирование и выдачу командного импульса для управления технологическим и электротехническим оборудованием резервуара, а также устройствами оповещения о пожаре.

В.4.2 Открытие распределительного устройства и запуск ЗПУ газовых баллонов основной батареи (приведение системы автоматического пожаротушения в действие) производится при одновременном сигнале «Пожар» не менее чем от двух пожарных извещателей.

В.4.3 Командный импульс на пуск ЗПУ газовых баллонов основной батареи подается после получения от распределительного устройства сигнала, соответствующего его положению «Открыто».

В.4.4 Резервная батарея запускается в ручном режиме в случае необходимости.

В.4.5 Промежуток времени между запуском первого и последнего газового баллона каждой батареи не должен превышать 1 с.

В.4.6 Отключение автоматического пуска основной батареи допускается только при проведении регламентных и ремонтных работ внутри резервуара.

В.4.7 В помещение дежурного персонала должны быть выведены извещения о неисправности приборов управления, установленных вне этого помещения. Извещения должны передаваться по контролируемой линии.

При наличии технической возможности рекомендуется осуществлять вывод сигналов о срабатывании автоматической пожарной сигнализации в подразделения, ответственные за противопожарную защиту объекта, по выделенному в установленном порядке радиоканалу или другим линиям связи.

В.5 В качестве распределительных устройств следует использовать прямоточную, полнопроходную, нормально закрытую, с классом герметичности по ГОСТ Р 54808 не ниже Д трубопроводную арматуру с электромагнитным приводом с инерционностью не более 2 с, способную обеспечивать выдачу сигнала о своем состоянии (закрыто/открыто) по запросу аппаратуры управления пожаротушением.

В.6 Установки должны обеспечивать инерционность не более 30 с.

В.7 Продолжительность подачи ГПОВ должна соответствовать требованиям проектной документации на установку.

В.8 Наполнение сосудов ГПОВ по массе (давлению) должно соответствовать требованиям проекта на установку и технической документации на сосуды, ГПОВ, а также условиям их эксплуатации. Для баллонов одного типоразмера в установке расчетные значения по наполнению компонентами ГПОВ и газом-вытеснителем должны быть одинаковые.

В.9 Масса компонентов ГПОВ установки должна составлять не менее 95 % их расчетных значений. Технические средства контроля сохранности ГПОВ и газа-вытеснителя в установках должны соответствовать технической

документации изготовителя.

В.10 Трубопроводы подачи ГПОВ и их соединения в установках должны сохранять прочность при давлении не менее Р = 1,25 Р_р, где Р_р - максимальное рабочее давление в сосуде с ГПОВ.

В.11 Сечение трубопровода не должно меняться на всем протяжении от коллектора до насадка. В случаях, когда используется несколько насадков, суммарная площадь сечения распределительных трубопроводов к насадкам не должна отличаться более чем на ±10 % от площади сечения магистрального трубопровода.

В.12 Насадок должен постоянно находиться на оси резервуара на расстоянии 0.35 ± 0,05 м над поверхностью горючего в резервуаре. Максимально допустимое отклонение осей сопел насадка от горизонтали не должно превышать 1°.

В.13 Ввод трубопровода подачи ГПОВ в резервуар РВС осуществляется в нижнем поясе резервуара через вводной патрубок соответствующего диаметра.

В.14 Вводной патрубок соединяется с насадком с помощью гибкого металл ору кава из нержавеющей стали либо трубопроводами с шарнирами.

В.15 Плавучесть насадка обеспечивается с помощью поплавкового устройства.

В.16 Конкретный вариант ввода ГПОВ в РВС определяется проектировщиком исходя из конструкции резервуара, типа хранимого нефтепродукта и особенностей эксплуатации резервуара.

В.17 В месте соединения гибкого металлорукава с насадком устанавливается мембрана, вскрывающаяся при давлении (1,4 - 1,6) МПа.

В.18 Методика расчета массы огнетушащего вещества и геометрических параметров АУГПП РВС.

В.18.1 Тушение возгорания в резервуаре достигается за счет образования в пограничном слое над поверхностью горючего сплошного огнетушащего слоя из газопорошкового огнетушащего вещества, блокирующего тепловой поток от пламени к поверхности горючего, доступ воздуха к поверхности горючего, охлаждающего поверхность горючего и гасящего пламя в зоне своего распространения.

В.18.2 Огнетушащий слой формируется за счет истечения струй ГПОВ из насадка, расположенного на оси резервуара над поверхностью горючего.

В.18.3 ГПОВ состоит из 73 ± 1 % огнетушащего порошка «Феникс АВС-70» по ТУ 2149-005-18215408-00 и 27 ± 1 % огнетушащего газа. Огнетушащий газ содержит 90 ± 1 %углекислоты по ГОСТ 8050 и 10 ± 1 % осушенного воздуха, либо азота по ГОСТ 9293.

В.18.4 Струи формируются в соплах насадка распылителя и направлены от оси резервуара к его краям параллельно поверхности горючего. Допустимый угол отклонения ± 1°.

В.18.5 Расстояние от оси сопел до поверхности горючего должно составлять 0.35 ± 0,05м.

В.18.7 Общее количество сопел в распылителе должно составлять 18 шт.

В.18.8 Сопла должны быть расположены равномерно по окружности распылителя (через 20° друг от друга).

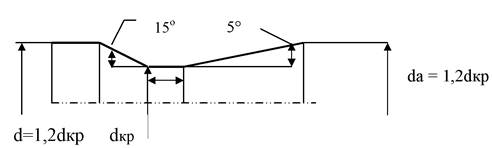

В.18.9 Профиль сопла приведен на рисунке В1.

Рисунок В1.

В.18.10 Диаметр критического сечения сопла насадка (D_кp, м) рассчитывается по формуле:

где К - коэффициент пропорциональности. Для геометрии сопла по В.18.9 и состава ГПОВ по В.18.3 К=0,127 (м²*с)/кг;

G_min - минимальный расход ГПОВ через сопло, при котором происходит тушение возгорания в резервуаре G_min = 7,9*10³ кг/(м²*с);

R - радиус резервуара.

В.18.11 Диаметр  подводящего трубопровода, D, определяется соотношением:

В.18.12 Расчет массы ГПОВ в батарее, М в кг, определяется формулой:

где t - расчетное время работы батареи до выхода 85 % массы ГПОВ, принимается равным 10 с;

l - длина трубопровода от батареи до ввода в резервуар, м, уменьшенная на 5 м. Максимальная длина трубопровода не должна превышать предельно допустимое значение l_max = 1500*D.

В.18.13 Масса огнетушащего порошка в батарее определяется соотношением:

В.18.14 Объем емкости с огнетушащим порошком, V_п в л, определяется соотношением:

В.18.15 Масса огнетушащего газа, М_г в кг, определяется соотношением:

В.18.16 Суммарный объем газовых баллонов, V_г в л, определяется соотношением:

В.18.17 Количество газовых баллонов определяется из условия обеспечения заданного расхода огнетушащего газа. Расход огнетушащего газа определяется проходным сечением ЗПУ, S в см². Объем одного газового баллона, У_гб в л, определяется соотношением:

Количество газовых баллонов определяется соотношением:

В.18.18 Площадь сечения трубопровода, соединяющего ЗПУ газового баллона с коллектором должна быть равна площади проходного сечения ЗПУ. Площадь сечения газового коллектора не должна отличаться от суммарной площади сечения входящих в него трубопроводов более чем на 10 %.

В.18.19 При использовании в качестве составных частей батареи модулей газопорошкового пожаротушения, их количество N определяется соотношением N=M/M_м, округленным в большую сторону, где М_м - масса ГПОВ в модуле.

В.19 Ввод насадков ГПОВ в РВСП осуществляется в верхнем поясе резервуара в зоне площадок обслуживания через вводные патрубки соответствующего диаметра.

В.20 Методика расчета массы огнетушащего вещества и геометрических параметров АУГПП РВСП.

В.20.1 Тушение пожара в пространстве над понтоном в РВСП происходит за счет создания в объеме надпонтонного пространства резервуара огнетушащей концентрации ГПОВ по пункту В.18.3, К=0,2кг/м³ за время, не превышающее t = 10 с.

В.20.2 Масса ГПОВ в батарее АУГПП определяется по формуле:

где У_рез - объем резервуара, м³;

l - длина трубопровода от батареи до ввода в резервуар, м, уменьшенная на 5 м. Максимальная длина трубопровода не должна превышать предельно допустимое значение l_max=1500*D.

В.20.3 Диаметр магистрального трубопровода D от батареи к резервуару определяется соотношением:

где t - расчетное время работы батареи до выхода 85 % массы ГПОВ, принимается равным 10 с.

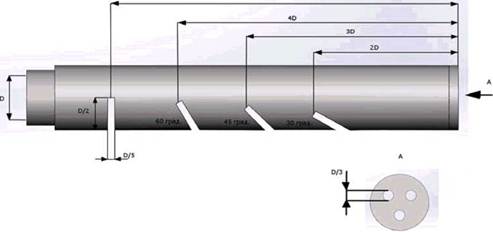

В.20.4 Чертеж насадка распылителя приведен на рисунке В2. На резервуаре монтируется не менее трёх насадков - распылителей, расположенных в верхнем поясе резервуара равномерно по окружности.

Рисунок В2.

В.20.5 Масса огнетушащего порошка, объем емкости с порошком, масса газа и объем и количество газовых баллонов батареи АУГПП определяются в соответствии с В.18.13 - В.18.19.

В.21 Площадь проёмов для сброса избыточного давления определяется в соответствии с приложением З СП 5.13130. Если имеющихся на резервуаре дыхательных и аварийных клапанов недостаточно, устанавливаются дополнительные аварийные клапаны соответствующей площади.

Устройство проемов на резервуарах должно отвечать требованиям промышленной безопасности.

В.22 С целью обеспечения возможности тушения резервуаров с помощью низкократной пены от передвижной пожарной техники в случае повторного возгорания, установка оборудуется системой подачи пены от передвижной пожарной техники.

В.23 Пеногенератор подключается к магистральному трубопроводу установки через обратный клапан.

В.24 Пеногенераторы должны соответствовать требованиям ГОСТ Р 53290.

В.25 Пункт подключения передвижной пожарной техники должен быть оборудован площадкой для развертывания необходимого по расчету количества техники и соединительной арматурой по ГОСТ Р 53279.

В.26 Расчет необходимого количества техники, типа пеногенератора, нормативного времени тушения, нормативного расхода пенного раствора производится в соответствии с действующими нормативными документами.

В.27 Установка должна быть работоспособна в диапазоне температур от (минус) 50 °С до (плюс) 50 °С.

Приложение Г
(Рекомендуемое)

Особенности проектирования автоматических систем при помощи установки импульсного пожаротушения повышенной мощности

Г.1 На складах нефти и нефтепродуктов для тушения пожаров наземных вертикальных резервуаров (объемом до 10000 м³ включительно) допускается применять способ пожаротушения при помощи стационарных или передвижных УИППМ газонаполненной пеной низкой кратности на основе пенообразователей целевого назначения.

Г.2 Подача на очаг горения раствора пенообразователя из емкости УИППМ происходит с помощью продуктов сгорания твердотопливных газогенераторов и осуществляется через насадки-распылители (до 10 шт.).

Г.3 Нормативная интенсивность подачи раствора пенообразователя для тушения нефти и нефтепродуктов с помощью УИППМ составляет 1 л×м²×с^-1. Расчетное время тушения - 30 сек.

Г.4 Тушение пожаров резервуаров от УИППМ следует производить по сухим растворопроводам, при этом насадки-распылители должны быть равномерно расположены по кромке резервуара. Учитывать дополнительный запас пенообразователя для заполнения сухих растворопроводов не требуется.

Библиография

[1] Правила устройства электроустановок. 7-е издание.
