МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГОСТ 31554- 2012

ПОГРУЗЧИКИ СТРОИТЕЛЬНЫЕ
ФРОНТАЛЬНЫЕ С ТЕЛЕСКОПИЧЕСКОЙ
СТРЕЛОЙ

Общие технические условия

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ)

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 24 мая 2012 г. № 41)

За принятие проголосовали:

Краткое наименование страны по MK (ИСО 3166) 004-97	Код страны по MK (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Азербайджан	AZ	Азстандарт
Беларусь	BY	Госстандарт Республики Беларусь
Киргизия	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Российская Федерация	RU	Росстандарт
Таджикистан	TJ	Таджикстандарт
Узбекистан	UZ	Узстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2012 г. № 1071-ст межгосударственный стандарт ГОСТ 31554-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.

5 Настоящий стандарт подготовлен на основе применения ГОСТ Р 50950-96

6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемом информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Содержание

ГОСТ 31554-2012

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения -2014-01-01

1 Область применения

Настоящий стандарт распространяется на колесные строительные фронтальные погрузчики с телескопической стрелой с увеличенной высотой подъема и вылета (далее - погрузчики).

Погрузчики предназначены для выполнения землеройно-транспортных, монтажных и погрузочно-разгрузочных работ с грунтами, сыпучими материалами и штучными грузами.

Требования 4.2; 5.1.3 - 5.1.4; раздела 6 настоящего стандарта являются обязательными, другие требования - рекомендуемыми.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:

ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы

ГОСТ 2.602-95 Единая система конструкторской документации. Ремонтные документы

ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная антикоррозионная защита изделий. Общие требования

ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы. Технические требования и обозначения

ГОСТ 9.104-79 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы условий эксплуатации

ГОСТ 12.1.003-83 Система стандартов безопасности труда. Общие требования безопасности

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.1.012-2004 Система стандартов безопасности труда. Вибрационная безопасность. Общие требования

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

ГОСТ 17.2.2.02-98 Охрана природы. Атмосфера. Нормы и методы определения дымности отработавших газов дизелей, тракторов и самоходных сельскохозяйственных машин

ГОСТ 17.2.2.05-97* Охрана природы. Атмосфера. Нормы и методы измерения выбросов вредных веществ с отработавшими газами тракторных и комбайновых дизелей

^* На территории Российской Федерации действует ГОСТ Р 41.96-2011.

ГОСТ 3940-2004** Электрооборудование автотракторное. Общие технические условия

^** На территории Российской Федерации действует ГОСТ Р 52230-2004.

ГОСТ ISO 5010-2011 Машины землеройные. Системы рулевого управления колесных машин

ГОСТ 8769-75 Приборы внешние световые автомобилей, автобусов, троллейбусов, тракторов, прицепов и полуприцепов. Количество, расположение, цвет, углы видимости

ГОСТ 12447-80 Гидроприводы объемные, пневмоприводы и смазочные системы. Нормальные диаметры

ГОСТ 12969-67 Таблички для машин и тракторов. Технические требования

ГОСТ 14192-96 Маркировка грузов

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнение для различных климатических районов. Категория, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 16215-80 Автопогрузчики вилочные общего назначения. Общие технические условия

ГОСТ 17411-91 Гидроприводы объемные. Общие технические требования

ГОСТ 19853-74 Пресс-масленки. Технические условия

ГОСТ 27252-87 Машины землеройные. Консервация и хранение

ГОСТ 27256-87 Машины землеройные. Методы определения размеров машин с рабочим оборудованием

ГОСТ 27257-87 Машины землеройные. Методы определения параметров поворота колесных машин

ГОСТ 27533-87 Машины землеройные. Размеры наливных горловин топливных баков

ГОСТ 27719-88* Машины землеройные. Устройства защиты от падающих предметов

^* На территории Российской Федерации действует ГОСТ Р ИСО 3449-2009.

ГОСТ 27721-88 Машины землеройные, Погрузчики. Термины, определения и техническая характеристика для коммерческой документации

ГОСТ 27922-88 Машины землеройные. Методы измерения масс машин в целом, рабочего оборудования и составных частей

ГОСТ 27927-88 Машины землеройные. Определение скорости движения

ГОСТ 28634-90 Машины землеройные. Приборы для эксплуатации

ГОСТ 28635-90 Машины землеройные. Номинальная грузоподъемность гусеничных и колесных погрузчиков

ГОСТ 28770-90 Машины землеройные. Погрузчики. Методы измерения

усилий на рабочих органах и опрокидывающей нагрузки

ГОСТ 29290-92 Машины землеройные. Ковши погрузчиков и погрузочные ковши экскаваторов. Расчет вместимости

ГОСТ 29292-92 Машины землеройные. Бортовые звуковые сигнализаторы переднего и заднего хода. Методы акустических испытаний. Порядок проведения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю стандартов «Национальные стандарты», составленному по состоянию на 1 января текущего года, и по соответствующим выпускам информационного указателя за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Определения

В настоящем стандарте применяют следующие термины с соответствующими определениями:

3.1 основной ковш: Ковш, предназначенный для работы с материалом плотностью 1,3 - 1,7 т/м,

3.2 максимальный вылет: Вылет рабочего оборудования, при котором концевые шарниры стрелы лежат в одной горизонтальной плоскости;

3.3 выдвижные элементы: Конструктивные части стрелы, перемещающиеся в продольном направлении для увеличения вылета;

3.4 суппорт: Конструктивный элемент рабочего оборудования, предназначенный для агрегатирования со сменными рабочими органами, устанавливаемый на оконечности стрелы;

3.5 максимальная высота подъема: Расстояние по вертикали от опорной поверхности до плоскости, проходящей через грузовую площадку вил;

3.6 устройства для обеспечения безопасности эксплуатации: Комплекс приборов и датчиков, ограничивающих режимы эксплуатации машины в допустимых пределах;

3.7 компенсационный гидроцилиндр: Гидроцилиндр, предназначенный для подачи жидкости в гидроцилиндр поворота суппорта для сохранения заданного положения суппорта в пространстве.

Остальные термины - по ГОСТ 27721.

4 Основные параметры

4.1 В технических условиях на погрузчики конкретных моделей устанавливаются значения показателей качества, номенклатура которых согласовывается с заказчиком.

Номенклатура показателей качества приведена ниже.

Для машины в целом:

эксплуатационная мощность двигателя, кВт (л. с);

тип трансмиссии;

система поворота;

максимальный (габаритный) радиус поворота, м;

колея, мм;

колесная база, мм;

максимальная скорость движения, км/ч;

подъемное усилие, кН;

размер шин (по НД на шины);

габаритные размеры при транспортном положении рабочего оборудования (основного ковша и грузовых вил), мм;

эксплуатационная масса, т.

Для машины с грузовыми вилами:

номинальная грузоподъемность, т:

при наименьшей длине стрелы,

при наибольшей длине стрелы;

максимальная высота подъема рабочего органа, мм;

максимальный вылет, мм:

при наименьшей длине стрелы,

при наибольшей длине стрелы;

вылет центра масс груза на максимальной высоте подъема, мм*;

^* Положение центра масс груза для вил определяется по ГОСТ 16215-80.

опрокидывающая нагрузка, т:

при наименьшей длине стрелы,

при наибольшей длине стрелы.

Для машины с основным ковшом:

номинальная грузоподъемность, т:

при наименьшей длине стрелы;

при наибольшей длине стрелы;

максимальная высота разгрузки при угле разгрузки 45°, мм;

максимальный вылет, мм:

при наименьшей длине стрелы,

при наибольшей длине стрелы; номинальная вместимость ковша, м³;

максимальный угол запрокидывания ковша на уровне опорной поверхности ... °;

опрокидывающая нагрузка, т:

при наименьшей длине стрелы,

при наибольшей длине стрелы; вырывное усилие, кН.

4.2 В технических условиях на погрузчики конкретных моделей должны быть установлены обязательная номенклатура показателей, приведенная ниже, и их значения:

- дымность отработавших газов двигателя погрузчика в соответствии с ГОСТ 17.2.2.02 (по документации на двигатель); с - ен

- выбросы вредных веществ с отработавшими газами из системы

выпуска двигателя в соответствии с ГОСТ 17.2.2.05 (по документации на двигатель);

- уровень звука на рабочем месте по ГОСТ 12.1.003;

- параметры вибрации на рабочем месте и органах управления по ГОСТ 12.1.012.

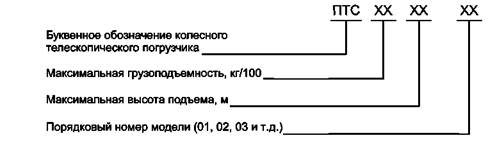

4.3 Порядок индексации конкретных моделей погрузчика приведен на схеме:

Индексация колесных телескопических погрузчиков

Пример условного обозначения погрузчика с телескопической стрелой с грузоподъемностью 2,5 т, высотой подъема 7 м, третьей модели:

ПТС2507-03

5 Технические требования

5.1 Характеристики

5.1.1 Погрузчики следует изготавливать в соответствии с требованиями настоящего стандарта и технических условий на погрузчики конкретных моделей, а также по рабочим чертежам, утвержденным в установленном порядке.

5.1.2 Климатическое исполнение и категории размещения погрузчиков - по ГОСТ 15150.

5.2.2 Конструкция погрузчиков должна обеспечивать:

- устойчивую работу на уклонах не менее 5°;

- работоспособность с дополнительными рабочими органами, в качестве которых можно использовать: ковши различной вместимости и конструкции, захват для длинномерных грузов, крановую безблочную стрелу, а также различные специальные рабочие органы, номенклатуру которых указывают в технических условиях или в договорах на поставку;

- возможность быстрого соединения и разъединения сменных рабочих органов с суппортом без применения ручного труда и посторонних грузоподъемных средств. Соединение и разъединение гидравлических, электрических или других коммуникаций в случае навески активного рабочего органа осуществляют вручную;

- работу рулевого управления погрузчика в соответствии с ГОСТ ISO 5010. Угол поворота (люфт) рулевого колеса до начала действия основной гидравлической системы управления передвижением погрузчика но должен превышать 25°. Максимальный угол поворота погрузчика «из края в край» должен достигаться не более чем за шесть оборотов рулевого колеса (за три оборота в одну сторону);

использование одной из следующих систем поворота: с шарнирно-сочлененной рамой;

с передними, задними или всеми управляемыми колесами;

- возможность передвижения по всей сети автомобильных дорог;

- работу без дозаправки топливом не менее 10 моточасов;

- установку устройства для запуска двигателя при отрицательных температурах;

- установку приборов для эксплуатации по ГОСТ 28634;

- техническое обслуживание двигателя, шасси, трансмиссии без демонтажа кабины;

- возможность агрегатного ремонта;

- применение систем групповой и картерной смазки. Допускается применение индивидуальной смазки с предпочтительным применением долговременной смазки;

- ежесменное техническое обслуживание одним оператором.

5.1.4 Конструкция гидросистемы должна обеспечивать:

- соответствие требованиям ГОСТ 17411;

- герметичность, исключающую самопроизвольное перемещение элементов рабочего оборудования и шасси;

- блокировку гидросистемы при нарушении нормальных условий эксплуатации;

- работу со сменными рабочими органами, имеющими гидравлический привод;

- защиту от давления, превышающего расчетное;

- предотвращение произвольного перемещения стрелы, выдвижных элементов стрелы и аутригеров при нарушении целостности гидрокоммуникаций.

Гидроцилиндры - по ГОСТ 12447.

5.1.5 Грузовые вилы - по НД^* государств, упомянутых в предисловии как проголосовавших за принятие межгосударственного стандарта.

^* На территории Российской Федерации действует ГОСТ Р 51349-99.

5.1.6 Размеры наливных горловин топливных баков - по ГОСТ 27533.

5.1.7 Спускные, наливные и контрольные пробки - по ГОСТ 27720.

Примечание - Допускается применение на комплектующих изделиях, покупаемых в других отраслях, пробок размерами, соответствующими отраслевой нормативной документации.

5.1.8 Смазочные масленки - по ГОСТ 19853.

5.1.9 Окраску погрузчиков осуществляют в соответствии со схемой окраски для конкретной модели погрузчика. Класс покрытия - IV для внутренних поверхностей кабины и класс VI по ГОСТ 9.032 - для остальных поверхностей; группа условий эксплуатации - по ГОСТ 9.104.

5.2 Комплектность

5.2.1 В комплект погрузчика входят:

- грузовые вилы и основной ковш;

- запасные части, инструмент и материалы согласно ведомости ЗИП;

- эксплуатационная документация по ГОСТ 2.601;

- ремонтная документация по ГОСТ 2.602 (через 18 мес после начала серийного производства на партию машин по заказам эксплуатирующих и ремонтных организаций);

- руководство по текущему ремонту, перечень быстроизнашивающихся деталей;

- по требованию потребителя погрузчики можно комплектовать дополнительными рабочими органами за отдельную плату.

5.3 Маркировка

5.3.1 На каждом погрузчике должна быть прикреплена маркировочная табличка по ГОСТ 12969, содержащая следующие данные:

- наименование предприятия-изготовителя или его товарный знак;

- индекс погрузчика;

- заводской номер погрузчика;

- условное обозначение года изготовления;

- обозначение нормативной документации, по которой изготавливают погрузчик;

- надпись «Сделано в ...».

5.3.2 На каждое грузовое место должна быть нанесена транспортная маркировка по ГОСТ 14192.

5.4 Упаковка

Требования к упаковке должны быть установлены в технических условиях на погрузчики конкретных моделей и должны соответствовать требованиям ГОСТ 9.014 и ГОСТ 27252.

6 Требования эргономики, безопасности и охраны окружающей среды

6.1 Требования эргономики и безопасности - по ГОСТ 12.1.003, ГОСТ 12.1.005, НД^** государств, упомянутых в предисловии как проголосовавших за применение межгосударственного стандарта и ГОСТ 12.1.012.

^** На территории Российской Федерации действует ГОСТ Р ИСО 12.2.011-2003.

6.2 На погрузчике должны быть установлены устройства обеспечения безопасности эксплуатации, выполняющие следующие функции:

- ограничение грузового момента, действующего в продольной плоскости в пределах допустимого по устойчивости погрузчика;

- блокировку перемещения рабочего оборудования в случае, если наклон рабочей площадки превосходит допустимый (5.1.3);

- информацию о текущих значениях параметров и сигнализацию о приближении измеряемых параметров к предельным.

6.3 Конструкция погрузчика должна обеспечивать возможность установки кабины с защитным каркасом или устройств защиты водителя при опрокидывании или от падающих предметов по НД^*, государств, упомянутых в предисловии как проголосовавших за применение межгосударственного стандарта.

^* На территории Российской Федерации действует ГОСТ Р ИСО 3471-99.

6.4 На погрузчиках с шарнирно-сочлененной рамой должна быть предусмотрена блокировка поворота частей рамы относительно друг друга для проведения ремонта, обслуживания и транспортирования на транспортном средстве.

6.5 Рулевое управление - по ГОСТ ISO 5010-2011.

6.6 Тормозные системы - по НД^** государств, упомянутых в предисловии как проголосовавших за принятие межгосударственного стандарта.

^** На территории Российской Федерации действует ГОСТ Р ИСО 3450-99.

6.7 Системы доступа должны соответствовать НД^*** государств, упомянутых в предисловии как проголосовавших за принятие межгосударственного стандарта. Минимальные размеры смотровых отверстий - по ГОСТ 27921.

^*** На территории Российской Федерации действует ГОСТ Р ИСО 2867-99.

6.8 Конструкция погрузчика должна обеспечивать видимость рабочих органов во всех технологических положениях.

6.9 Номенклатура внешних световых приборов должна соответствовать ГОСТ 8769 и обеспечивать необходимую освещенность при передвижении по дороге, а также обеспечивать необходимую освещенность рабочей площадки в дополнение к ее общей освещенности.

6.10 Цвета сигнальные и знаки безопасности - по НД^*4 государств, упомянутых в предисловии как проголосовавших за принятие межгосударственного стандарта.

^*4 На территории Российской Федерации действует ГОСТ Р 12.4.026-2001.

6.11 Электрооборудование - по ГОСТ 12.2.007.0 и ГОСТ 3940. Монтаж и крепление электропроводки должны предотвращать повреждение ее изоляции. Система электрооборудования должна иметь устройство для отключения аккумуляторной батареи.

6.12 На погрузчике должны быть установлены защитные ограждения:

- вентилятора двигателя, обеспечивающее защиту от случайного контакта машиниста с лопастями вентилятора. Ограждение должно быть достаточно прочным во избежание прогиба в сторону движущихся лопастей;

- рукавов высокого давления при давлении в гидросистеме более 5 МПа, расположенных в кабине в пределах 0,5 м от машиниста.

6.13 Выпускная система двигателя должна обеспечивать гашение искр до выхода отработавших газов в атмосферу. Струя отработавших газов не должна быть направлена на оператора или горючие материалы.

Конструкция системы питания двигателя и гидравлической системы должна исключать попадание топлива или масла в случае нарушения герметичности соединений на горячие элементы конструкции, способные вызвать их воспламенение.

6.14 Звуковая сигнализация погрузчиков - по ГОСТ 29292.

6.15 Уровень радиопомех - по НД^*5 государств, упомянутых в предисловии как проголосовавших за принятие межгосударственного стандарта.

^*5 На территории Российской Федерации действует ГОСТ Р 51318.12-99.

7 Правила приемки

7.1 Для проверки качества изготовления погрузчиков серийного производства проводят приемо-сдаточные, а также периодические или сертификационные испытания. Объем и периодичность испытаний устанавливают в технических условиях на погрузчики конкретных моделей. Проверяемые параметры рекомендуется выбирать из нижеприведенных:

- проверка работы погрузчика без нагрузки и с нагрузкой;

- проверка работы систем управления рабочим оборудованием и аутригерами;

- проверка геометрических показателей;

- проверка массы погрузчика;

- проверка параметров поворота;

- проверка скорости движения по передачам;

- испытания в условиях эксплуатации;

- оценка времени работы без дозаправки топливом;

- проверка показателей грузоподъемности:

грузовых вил;

погрузочного ковша;

- проверка геометрических показателей рабочего оборудования;

- проверка усилий на рабочих органах и опрокидывающей нагрузки;

- проверка вместимости погрузочного ковша;

- проверка работоспособности устройств обеспечения безопасности эксплуатации;

- проверка выполнения требований безопасности и эргономики

защитных устройств кабины;

рулевого управления;

тормозных свойств погрузчика;

обзорности;

освещенности;

звуковой сигнализации.

8 Методы испытаний

8.1 Требования к средствам испытаний

8.1.1 Перечень средств измерений и испытательного оборудования и материалов, необходимых для проведения испытаний, приводится в методике испытаний.

8.1.2 Стандартизованные средства измерений должны быть поверены в соответствии с требованиями НД^* государств, упомянутых в предисловии как проголосовавших за принятие межгосударственного стандарта; нестандартизованные - аттестованы по НД^** государств, упомянутых в предисловии как проголосовавших за принятие межгосударственного стандарта.

^* На территории Российской Федерации действуют ПР 50.2.006-94.

^** На территории Российской Федерации действуют ПР 50.2.009-94.

Погрешности средств регистрации и измерений не должны быть более:

± 0,3 %	при	измерении	линейных размеров	до 10000 мм;
± 0,5 %	»	»	»                  »	св. 10000 мм;
± 0,02 рад (1°)	»	»	угловых величин;
± 2,5	»	»	массы;
± 1 %	»	»	времени;
± 1°	»	»	температуры, °С;
± 2 %	»	»	площади поверхности;
± 2 %	»	»	усилия до 1000 Н;
± 2,5 %	»	»	св. 1000 Н.

8.2 Подготовка к испытаниям

8.2.1 С погрузчиком, предъявляемым к испытаниям, представляют комплект документации:

- программу и методику испытаний;

- инструкцию по эксплуатации и формуляр по ГОСТ 2.601;

- нормативную документацию на серийно выпускаемый погрузчик;

- акт приемо-сдаточных испытаний и протокол предшествующих периодических испытаний (для периодических испытаний);

- комплект сборочных чертежей серийного производства.

8.3 Проведение испытаний

8.3.1 Визуальный контроль погрузчиков и их составных частей проводят без снятия и разборки агрегатов. При этом проверяют:

- комплектность погрузчика, в том числе сопроводительную документацию;

- отсутствие видимых повреждений агрегатов и деталей, некачественного выполнения покрытий, сварных швов и крепежных соединений;

- состояние уплотнений, отсутствие течи масла и других жидкостей;

- заправку погрузчиков топливом, рабочими и охлаждающими жидкостями, смазочными материалами в необходимых количествах;

- качество сборки и монтажа узлов и агрегатов;

- наличие пломб и маркировки.

8.3.2 Проверку работы машины без нагрузки проводят путем запуска двигателя, включения рычагов управления рабочим оборудованием и аутригерами, поворота рулевого колеса. Всю проверку проводят не менее трех раз.

8.3.3 При включении рычагов управления все элементы рабочего оборудования и аутригеров перемещаются в крайние положения с выдержкой в каждом положении не менее 30 с.

8.3.4 Работу рулевого механизма проверяют без нагрузки при движении на второй передаче поворотом руля до конца вправо и влево с выдержкой руля в крайних положениях, чтобы машина описала полный круг. Проверяются все режимы поворота.

8.3.5 Трансмиссию включают на всех передачах. Время движения на каждой передаче не менее 1 мин.

8.3.6 Работу машины под нагрузкой проверяют при:

- транспортном пробеге с максимальной скоростью продолжительностью не менее 10 мин;

- упоре режущей кромки ковша погрузочного оборудования в непреодолимое препятствие (не менее трех раз) с доведением движителя до буксования (коэффициент сцепления не менее 0,5) продолжительностью 30 с.

8.3.7 Испытание герметичности гидросистемы проводят с номинальным для установленного рабочего органа грузом на неподвижной машине. Продолжительность испытаний не менее 30 мин.

Рабочий орган с номинальным грузом поднимают на максимальную высоту. Золотник распределителя устанавливают в нейтральное (запертое) положение.

Результаты испытаний считают положительными, если опускание рабочих органов не превышает 50 мм в течение 30 мин и не обнаружено утечек масла и отрывающихся капель масла в местах соединений или уплотнений. Небольшие отпотевания допускаются.

8.3.8 Геометрические размеры погрузчиков, не связанные с рабочим оборудованием, проверяют в соответствии с ГОСТ 27256. Остальные геометрические размеры проверяют в соответствии с ГОСТ 16215 (рисунок 1) и ГОСТ 27721.

8.3.9 Проверка эксплуатационной массы погрузчика - по ГОСТ 21251.

8.3.10 Проверка параметров поворота - по ГОСТ 27257.

8.3.11 Скорость движения проверяют по ГОСТ 27927 при транспортном положении рабочего оборудования.

8.3.12 Испытания в условиях эксплуатации проводят в течение 50 ч на наиболее характерных для погрузчика видах работ. При этом 60 % времени погрузчик работает с грузовыми вилами и 40 % времени - с погрузочным ковшом.

Учет работы погрузчика осуществляют с помощью хронометража рабочего времени в течение испытаний.

При испытаниях в условиях эксплуатации оценивается способность выполнения рабочих функций, проверяется отсутствие подтекания топлива, рабочей и охлаждающей жидкостей, а также сохранение регулировок в механизмах.

В процессе испытаний фиксируют все неисправности машины.

8.3.13 Проверку продолжительности работы без дозаправки топливом проводят входе испытаний в условиях эксплуатации при обеспечении коэффициента технического использования не менее 0,85.

8.3.14 Номинальная грузоподъемность:

- для погрузочного оборудования - по ГОСТ 28635;

- для грузовых вил считается равной меньшей из двух значений, первое из которых составляет 47 % опрокидывающей нагрузки, а второе - 100 % подъемного усилия.

При определении номинальной грузоподъемности проверяют работоспособность устройства обеспечения безопасности эксплуатации.

8.3.15 Геометрические показатели рабочего оборудования проверяют:

- для погрузочного ковша - по ГОСТ 27721;

- для грузовых вил - по ГОСТ 16215 (рисунок 1).

8.3.16 Опрокидывающую нагрузку и усилия на рабочих органах определяют в соответствии с ГОСТ 28770. При этом положение центра тяжести для вил определяют по ГОСТ 16215.

8.3.17 Геометрическую и номинальную вместимость погрузочного ковша проверяют экспериментальным и (или) расчетным способом.

8.3.17.1 Экспериментальный способ заключается в заполнении мерного ящика из ковша. Поверхность материала в ящике выравнивают, но не уплотняют.

8.3.17.2 Расчетное определение вместимости погрузочного ковша - по ГОСТ 29290.

8.3.18 Работоспособность устройств обеспечения безопасности эксплуатации проверяют с помощью тарированных грузов при работе с ковшом и грузовыми вилами.

При этом определяют надежность и своевременность срабатывания блокировки и сигнализации.

8.3.19 Требования эргономики и безопасности проверяют в соответствии с действующей нормативной документацией:

- шумовые характеристики - по ГОСТ 12.1.003;

- вибрационные характеристики - по ГОСТ 12.1.012;

- воздух рабочей зоны - по ГОСТ 12.1.005;

- дымность отработавших газов и выброс вредных веществ с отработавшими газами из системы выпуска двигателя проверяют по ГОСТ 17.2.2.02 и ГОСТ 17.2.2.05 на за воде-изготовителе двигателей;

- испытания защитных устройств или кабины с защитным каркасом проводят в соответствии с НД^* государств, упомянутых в предисловии как проголосовавших за принятие межгосударственного стандарта;

* На территории Российской Федерации действует ГОСТ Р ИСО 3450-99.

- обзорность проверяют путем оценки возможности наблюдения с рабочего места машиниста навешиваемых рабочих органов погрузчика в основных технологических и транспортных положениях, а также наблюдения за дорогой при передвижении.

Испытания проводят на ровной твердой горизонтальной площадке на неподвижной машине при опускании рабочего оборудования на грунт и при транспортном положении рабочего оборудования;

- проверку освещенности проводят определением освещенности собственными осветительными устройствами рабочего органа машины в зоне его действия и окружающего пространства в зоне работы машины. Испытания включают в себя измерение уровня освещенности рабочих органов во всех технологических положениях и места работы, а также участка дороги на 20 м впереди машины, находящейся в транспортном положении. Измерения проводят в темное время суток на неподвижной машине при работе двигателя на номинальных оборотах и при полном включении всех осветительных устройств;

звуковую сигнализацию - по ГОСТ 29292.

8.3.20 Проверку уровня радиопомех проводят по ГОСТ 16842 и согласно нормам^**, действующим на территории государств, упомянутых в предисловии как проголосовавших за принятие межгосударственного стандарта.

^** На территории Российской Федерации эти нормы установлены [1].

Примечания

1 Испытания по 8.3.8, 8.3.9, 8.3.11, 8.3.13, 8.3.15, 8.3.17 проводят при приемочных испытаниях.

2 Испытания по 8.3.10, 8.3.16, 8.3.19 проводят при приемочных и при сертификационных испытаниях.

3 Испытания по 8.3.20 проводят, если при приемочных испытаниях уровень радиопомех выше 1/3 по НД^*** государств, упомянутых в предисловии как проголосовавших за принятие межгосударственного стандарта.

^*** На территории Российской Федерации действует ГОСТ Р 51318.12-99.

9 Транспортирование и хранение

9.1 Группа условий хранения и транспортирования погрузчиков - 7 (Ж1) по ГОСТ 15150.

9.2 Погрузчики при транспортировании должны вписываться в установленный габарит погрузки в соответствии с условиями, действующими на территории государств^*4, упомянутых в предисловии как проголосовавших за принятие межгосударственного стандарта.

*⁴ На территории Российской Федерации эти нормы установлены [2].

Допускается транспортирование погрузчика со снятым рабочим оборудованием.

9.3 На погрузчике должно быть предусмотрено устройство для буксировки.

10 Указания по эксплуатации

10.1 Эксплуатацию погрузчиков следует осуществлять в соответствии с прилагаемой эксплуатационной документацией.

10.2 К эксплуатации допускаются только полностью укомплектованные и технически исправные машины.

Библиография

[1] Нормы 8-72^* Общесоюзные нормы допускаемых индустриальных радиопомех

^* Действуют на территории Российской Федерации.

[2] Технические условия погрузки и крепления грузов
