ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р
53633.8-2012

Информационные технологии.
С
еть управления электросвязью

РАСШИРЕННАЯ СХЕМА ДЕЯТЕЛЬНОСТИ
ОРГАНИЗАЦИИ СВЯЗИ (еТОМ)

Декомпозиция и описания процессов.
П
роцессы уровня 2 еТОМ.
Стратегия, инфраструктура и продукт.
Р
азработка и управление цепочками поставок

ITU-T M.3050.2 (03.2007)
(NEQ)

Москва
Стандартинформ
2013

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Центральный научно-исследовательский институт связи» Санкт-Петербургским филиалом «Ленинградское отделение Центрального научно-исследовательского института связи» (Филиал ФГУП «ЦНИИС - ЛО ЦНИИС»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 480 «Связь», ПК 1 «Стандартизация продукции и услуг»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 сентября 2012 г. № 207-ст

4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта МСЭ-Т М.3050.2 (03.2007) «Сеть управления электросвязью. Расширенная схема деятельности организации связи. Декомпозиция и описания процессов» [ITU-T M.3050.2 (03.2007) «Telecommunications management network - Enhanced Telecom Operations Map (eTOM) - Process decompositions and descriptions», NEQ]

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемом информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

СОДЕРЖАНИЕ

Введение

Группа стандартов «Расширенная схема деятельности организации связи (еТОМ)» разработана с учетом рекомендаций М.3050.x сектора стандартизации электросвязи Международного союза электросвязи (МСЭ-Т).

Рекомендации по еТОМ (Enhanced Telecom Operations Map) входят в состав серии рекомендаций М.3ххх МСЭ-Т, которая стандартизирует «Сеть управления электросвязью» TMN (Telecommunications Management Network) - модель управления оборудованием, сетями и услугами электросвязи.

Стандарты еТОМ устанавливают классификационную схему производственных процессов организаций связи, терминологию, метод иерархической декомпозиции процессов, стандартные элементы процессов и методологию построения моделей производственных процессов из стандартных элементов.

Модель еТОМ, определенная на основе рекомендаций МСЭ-Т по еТОМ, была разработана международной ассоциацией ТМ Forum (Форум управления телекоммуникациями) в рамках программы работ «Новое поколение систем управления и программного обеспечения» NGOSS (New Generation Operations Systems and Software).

Модель еТОМ предназначена для применения при моделировании и реорганизации производственных процессов, при разработке систем управления и OSS/BSS - систем поддержки деятельности/ бизнеса организаций связи, при системной интеграции систем автоматизации производственных процессов из компонентов разных производителей.

Общая структура бизнес-процессов еТОМ, стандартизированная в ГОСТ Р 53633.0-2009, определяет структуры уровней 0 и 1 еТОМ, а также их элементы. Структуры и элементы процессов для уровней 2 и 3 иерархической структуры еТОМ определяются другими стандартами группы еТОМ.

Структура и элементы процессов уровня 2 образованы в результате декомпозиции групп процессов уровня 1 еТОМ. Каждой группе процессов уровня 1 соответствует своя совокупность элементов процессов уровня 2, которая устанавливается отдельным стандартом.

Настоящий стандарт определяет структуру и элементы процессов уровня 2 для горизонтальной группы процессов «Разработка и управление цепочками поставок» SCD&M в главной области процессов «Стратегия, инфраструктура и продукт».

Соблюдение основных положений стандарта при автоматизации деятельности организаций связи обеспечит возможность построения систем автоматизации из компонентов со стандартными интерфейсами и позволит выбирать лучшие в своем классе компоненты среди компонентов разных производителей.

ГОСТ Р 53633.8-2012

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Информационные технологии. Сеть управления электросвязью

РАСШИРЕННАЯ СХЕМА ДЕЯТЕЛЬНОСТИ ОРГАНИЗАЦИИ СВЯЗИ (еТОМ)

Декомпозиция и описания процессов. Процессы уровня 2 еТОМ.
Стратегия, инфраструктура и продукт. Разработка и управление цепочками поставок

Information technologies. Telecommunications management network.
Enhanced telecom operations map (eTOM). Process decompositions and descriptions.
eTOM level 2 processes. Strategy, infrastructure and product. Supply chain development and management

Дата введения - 2013-04-01

1 Область применения

Настоящий стандарт устанавливает структуру и элементы процессов уровня 2 для горизонтальной группы процессов «Разработка и управление цепочками поставок» SCD&M (Supply chain development and management), являющейся элементом структуры уровня 1 в главной области «Стратегия, инфраструктура и продукт» SIP (Strategy, infrastructure and product) модели еТОМ (Enhanced telecom operations map). Главная область SIP и группа процессов SCD&M определены в базовом стандарте ГОСТ Р 53633.0-2009.

Настоящий стандарт распространяется на все процессы разработки и управления цепочками поставок организации связи независимо от того, какие технологии электросвязи организация применяет и какие инфокоммуникационные услуги она оказывает клиентам.

Настоящий стандарт предназначен для применения организациями связи, системными интеграторами и производителями систем автоматизации производственных процессов.

Организации связи, выступающие в роли оператора связи и/или оператора сети, могут применять настоящий стандарт при моделировании, оптимизации и реорганизации производственных процессов и структуры организации, а также при заказе систем автоматизации производственных процессов.

Системные интеграторы могут применять настоящий стандарт при проектировании комплексных систем автоматизации производственных процессов с использованием систем и компонентов разных производителей.

Производители систем автоматизации производственных процессов могут применять настоящий стандарт при разработке компонентной структуры и интерфейсов своих систем, а также при согласовании с заказчиками требований на их поставку.

Требования настоящего стандарта не распространяются на действующие стандарты, которые были приняты до введения его в действие.

2 Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на следующий стандарт:

ГОСТ Р 53633.0-2009 Информационные технологии. Сеть управления электросвязью. Расширенная схема деятельности организации связи (еТОМ). Общая структура бизнес-процессов

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 бизнес-процесс (business process): Производственный процесс организации связи.

3.2 иерархическая декомпозиция процесса (hierarchical process decomposition): Метод последовательной детализации процессов более высокого уровня на процессы более низкого уровня с целью обеспечения возможности моделирования протекания процессов высокого уровня с помощью процессов нижнего уровня.

3.3 клиент (customer): Физическое или юридическое лицо, покупающее у организации связи или получающее бесплатно продукты и услуги.

3.4 оператор связи (service provider): Юридическое лицо или индивидуальный предприниматель, оказывающий услуги связи на основании соответствующей лицензии. Является поставщиком инфокоммуникационных услуг клиентам.

3.5 оператор сети (network operator): Организация связи, производственная деятельность которой направлена на предоставление трактов передачи информации и соединений через сети электросвязи.

3.6 организация (enterprise): Юридическое лицо, осуществляющее деятельность в области связи в качестве основного вида деятельности.

3.7 партнер (partner): Участник совместной с организацией связи деятельности по предоставлению услуг клиентам, связанный с организацией договорными отношениями, которые определяют долю прибыли и материальную ответственность по рискам.

3.8 поставщик (supplier): Юридическое лицо, взаимодействующее с организацией связи в обеспечении товарами и услугами, которые используются организацией при предоставлении продуктов и услуг клиентам.

Примечание - Предполагается, что организация связи использует средства еТОМ для моделирования своих производственных процессов.

3.9 продукт (product): Материальная и/или нематериальная сущность, предлагаемая или предоставляемая организацией связи клиенту.

Примечание - Продукт должен включать компонент предоставления услуги. Продукт может включать также обработанные материалы, программное обеспечение и/или аппаратные средства и любую их комбинацию.

3.10 процесс (process): Последовательность связанных действий или задач, необходимых для достижения определенного результата.

3.11 расширенная схема деятельности организации связи (Enhanced telecom operations map; еТОМ): Эталонная общая структура производственной деятельности организации связи, определяющая стандартные элементы процессов, из которых должны строиться модели всех производственных процессов.

3.12 ресурсы (resource): Физические и логические компоненты, используемые для формирования услуг.

Примечание - В качестве ресурсов используются приложения, средства вычислительной техники и элементы сетевой инфраструктуры.

3.13 система поддержки бизнеса (business support system; BSS): Система, поддерживающая процессы еТОМ из области «Стратегия, инфраструктура и продукт».

3.14 система поддержки основной деятельности (operations support system; OSS): Система, поддерживающая процессы еТОМ из области «Основная деятельность».

3.15 сквозной процесс (end-to-end process flow): Совокупность всех подпроцессов, действий и порядок их следования, которые необходимы для достижения целей выполнения процесса.

Примечание - Сквозные процессы проектируются с использованием стандартных элементов процессов, определенных в еТОМ.

3.16 сущность (entity): Конкретизация или абстракция, различаемые в пределах системы.

Примечание - Примерами сущностей являются система, подсистема, компонент, класс, объект, интерфейс, клиент, процесс, приложение, спецификация.

3.17 услуга связи (service): Деятельность по приему, обработке, хранению, передаче, доставке сообщений электросвязи или почтовых отправлений. Является составной частью продукта, предназначенной для продажи клиенту в составе продукта.

Примечание - Одна и та же услуга может входить во множество различных продуктов, предоставляемых по различной цене.

3.18 цепочка поставок (supply chain): Сущности и процессы, в том числе внешние процессы организации, которые задействованы при поставке товаров и услуг, необходимых для предоставления продуктов и услуг клиентам.

3.19 элементы процессов (process elements): Стандартные блоки или компоненты, используемые для сборки сквозных бизнес-процессов.

4 Общие положения

4.1 Расширенная схема деятельности организации связи (еТОМ) является инструментальным средством для моделирования, оптимизации и реорганизации производственных процессов и структуры организаций связи.

4.2 Стандартные группы процессов уровня 1 и элементы процессов уровней 2 и 3 еТОМ являются категориями, используемыми для классификации производственных процессов организации, а не моделями реальных процессов. Они определены с максимально возможной степенью общности таким образом, чтобы быть независимыми от продуктов, услуг и технологий сетей электросвязи.

4.3 Настоящий стандарт устанавливает структуру и элементы процессов уровня 2 для горизонтальной группы процессов SCD&M - «Разработка и управление цепочками поставок».

Элементы процессов уровня 2, определенные настоящим стандартом, могут использоваться в качестве строительных блоков при построении потоковых диаграмм реальных производственных процессов, осуществляющих выбор поставщиков/партнеров (П/П) для организации цепочек поставок, формирующих информационные потоки с П/П, управляющих взаимодействиями и финансовыми потоками с П/П.

5 Идентификация процессов

5.1 Для индикации позиционирования элементов процессов уровня 2 на графическом представлении структуры уровня 1 еТОМ применяются пиктограммы матричной структуры еТОМ. Матричная структура образуется путем наложения вертикальных групп процессов на горизонтальные группы процессов еТОМ.

Место элемента процессов или группы процессов в структуре уровня 1 еТОМ показывается путем выделения темным фоном соответствующих элементов матрицы на пиктограмме.

На рисунке 1 приведено стандартное графическое представление структуры уровня 1 еТОМ в соответствии с ГОСТ Р 53633.0-2009. Пиктограмма горизонтальной группы SCD&M представлена на рисунке 2. На обоих рисунках группа SCD&M выделена темным фоном.

5.2 В еТОМ принята схема нумерации главных областей, групп и элементов процессов с помощью идентификаторов процессов ID (identifier). Идентификатор процессов имеет следующий формат:

aaaaaa.b.x.c.d.e,

где: аааааа - номер, назначаемый организацией связи. Этот номер является префиксом к ID стандартного элемента процесса. Префикс применяется в тех случаях, когда организация считает необходимым расширить или изменить определение стандартного элемента процесса;

b - цифра, указывающая разработчика процесса. Значение 1 относится к ТМ Forum, значение 2 - ко всем другим разработчикам;

х - цифра, представляющая номер главной области процессов. Принята следующая нумерация: 1 - «Основная деятельность» OPS, 2 - «Стратегия, инфраструктура и продукт» SIP, 3 - «Управление организацией» ЕМ;

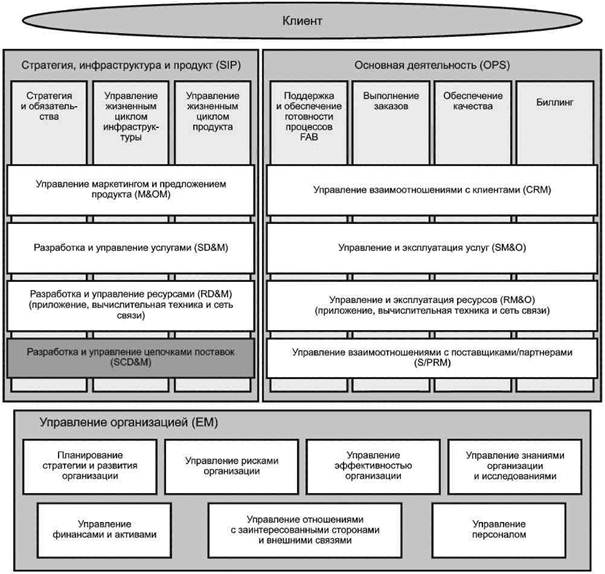

Рисунок 1 - Структура уровня 1 общей структуры бизнес-процессов еТОМ

Рисунок 2 - Пиктограмма группы процессов SCD&M

с - цифра, представляющая номер группы процессов уровня 1 в пределах главной области. В главных областях OPS и SIP принята нумерация горизонтальных групп процессов сверху вниз в пределах области в соответствии с рисунком 1;

d - цифра, представляющая номер элемента процессов уровня 2 в структуре группы процессов уровня 1;

е - цифра, представляющая номер элемента процессов уровня 3 в структуре элемента процессов уровня 2.

5.3 Идентификаторы процессов связаны с функциональными описаниями групп и элементов процессов еТОМ и используются в качестве ссылок на определения стандартных процессов.

6 Структура SCD&M и назначение процессов

6.1 Структура горизонтальной группы процессов SCD&M - «Разработка и управление цепочками поставок» и соответствующие элементы процессов уровня 2 приведены на рисунке 3.

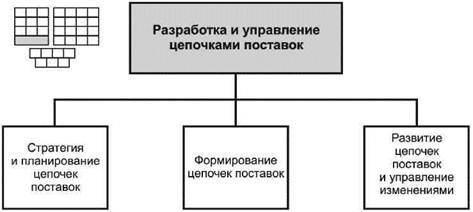

Рисунок 3 - Декомпозиция группы процессов SCD&M на элементы процессов уровня 2

Идентификатор SCD&M: 1.2.4.

6.2 Процессы горизонтальной группы SCD&M предназначены для организации и поддержки взаимодействий организации связи с П/П, которые задействованы в составе цепочек поставок. Процессы должны управлять сетью взаимодействующих организаций, образующих каждую цепочку поставок, с целью приобретения ресурсов и услуг, необходимых для ведения бизнеса и расширения предложения собственных продуктов и услуг.

6.3 Процессы SCD&M предназначены для решения задач среднесрочной и долгосрочной перспективы, в то время как решение повседневных задач управления взаимоотношениями с П/П должно осуществляться с помощью процессов группы S/PRM из главной области «Основная деятельность».

6.4 Процессы SCD&M должны поддерживать выбор лучших П/П для включения их в цепочки поставок и обеспечивать формирование инфраструктуры для поддержки взаимодействий с этими П/П.

6.5 Процессы управления взаимодействиями с П/П должны обеспечивать своевременные поставки заказанных продуктов и услуг, осуществлять контроль объемов поставок, гарантировать необходимую поддержку поставленной продукции со стороны П/П. Процессы должны также формировать и поддерживать все информационные и финансовые потоки между организацией связи и П/П.

7 Элементы процессов уровня 2 для группы процессов SCD&M

7.1 Функциональные описания элементов процессов уровня 2 устанавливают классификационные признаки, по которым реальные процессы могут быть отнесены к категории процессов, соответствующей конкретному элементу процессов.

7.2 Функциональное описание элементов процессов уровня 2 содержит: идентификатор, пиктограмму, наименование и функциональную характеристику. Реальный процесс считается относящимся к стандартному элементу процессов еТОМ, если он выполняет одну из функций, указанных в функциональной характеристике элемента процессов.

7.3 Функциональные описания элементов процессов уровня 2 для группы процессов SCD&M должны соответствовать данным таблицы 1.

Таблица 1 - Функциональные описания элементов процессов уровня 2 для группы SCD&M

Идентификатор и пиктограмма

Наименование элемента процессов

Функциональная характеристика

1.2.4.1

Стратегия и планирование цепочек поставок (supply chain strategy and planning)

Процессы разработки стратегии и политики организации связи применительно к цепочкам поставок. Процессы разработки политики организации по привлечению П/П к участию в цепочках поставок, включая политику аутсорсинга.

Процессы определения стратегий поддержки цепочек поставок.

Процессы разработки бизнес-планов цепочек поставок

1.2.4.2

Формирование цепочек поставок (supply chain capability delivery)

Процессы сравнительной оценки новых П/П для выбора тех П/П, товары и услуги которых лучше всего соответствуют потребностям организации.

Процессы разработки технических требований (ТТ) к цепочкам поставок. Процессы поиска и выбора компонентов инфраструктуры и расходных материалов, удовлетворяющих ТТ, процессы оценки и выбора соответствующих П/П, процессы выпуска документации на проведение тендеров, поддержки выполнения тендерных процессов и процессов заключения коммерческих соглашений с выбранными П/П

Процессы управления поставками товаров и услуг по заключенным контрактам, включая контроль выполнения графиков поставок, взаимодействия с П/П для разрешения возникающих проблем, приемку полученной продукции.

Процессы установления коммерческих отношений и взаимодействий организации связи с внешними участниками/поставщиками по схеме В2В (бизнес - бизнес)

1.2.4.3

Развитие цепочек поставок и управление изменениями (supply chain development and change management)

Процессы развития цепочек поставок с целью расширения или модификации каталога услуг организации связи.

Процессы привлечения новых П/П для расширения перечня услуг организации связи, улучшения их рабочих характеристик и аутсорсинга ряда услуг у П/П. Процессы заключения соглашений с новыми П/П.

Процессы управления автоматизацией и изменениями в цепочках поставок. Процессы управления текущими коммерческими соглашениями организации связи с П/П, включая периодическую подготовку соглашений по новым/измененным спецификациям поставок продукции и услуг, ценам и срокам поставок.

Процессы мониторинга, оптимизации и модификации сквозных процессов между организацией связи и ее П/П с целью повышения их эффективности. К сквозным процессам взаимодействий с П/П относятся процессы ведения коммерческих соглашений, процессы управления поставкой товаров/услуг и эксплуатационные процессы поддержки взаимодействий

Приложение А
(обязательное)

Наименования элементов процессов уровня 2 для группы процессов уровня 1
«Разработка и управление цепочками поставок»
SCD&M

А.1. Наименования элементов процессов уровня 2 для горизонтальной группы процессов «Разработка и управление цепочками поставок» SCD&M (Supply chain development and management) должны соответствовать данным таблицы А.1.

Таблица А.1 - «Разработка и управление цепочками поставок» SCD&M

Идентификатор

Наименование элемента процессов

Английский эквивалент наименования

1.2.4.1

Стратегия и планирование цепочек поставок

Supply chain strategy and planning

1.2.4.2

Формирование цепочек поставок

Supply chain capability delivery

1.2.4.3

Развитие цепочек поставок и управление изменениями

Supply chain development and change management



Ключевые слова: еТОМ, общая структура бизнес-процессов, группы процессов, элементы процессов, декомпозиция процессов
