Государственная система санитарно-эпидемиологического
нормирования Российской Федерации

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Определение концентраций загрязняющих
веществ в атмосферном воздухе

Сборник методических указаний
МУК 4.1.591-96 - 4.1.645-96,
4.1.662-97, 4.1.666-97

Минздрав России
Москва • 1997

1. Подготовлены творческим коллективом специалистов в составе: Малышева А.Г. (руководитель), Зиновьева Н.П., Суворова Ю.Б., Растянников Е.Г., Топорова И.Н., Евстигнеева М.А., Жаворонкова Н.А. (НИИ экологии человека и гигиены окружающей среды им. А.Н. Сысина РАМН), при участии Кучеренко А.И. (Госкомсанэпиднадзор России).

2. Утверждены и введены в действие Первым заместителем Председателя Госкомсанэпиднадзора России - заместителем Главного государственного врача Российской Федерации Семеновым С.В. 31 октября 1996 года.

3. Введены впервые.

СОДЕРЖАНИЕ



УТВЕРЖДАЮ

Первый заместитель Председателя
Госкомсанэпиднадзора России -
заместитель Главного государственного
санитарного врача Российской Федерации

С.В. Семенов

31 октября 1996 г.

Дата введения - с момента утверждения

Определение концентраций загрязняющих
веществ в атмосферном воздухе

Сборник методических указаний

МУК 4.1.591-96 - 4.1.645-96,
4.1.662-97, 4.1.666-97

Область применения

Методические указания по определению концентраций загрязняющих веществ в атмосферном воздухе предназначены для использования в системе госсанэпиднадзора России, при проведении аналитического контроля ведомственными лабораториями предприятий, а также научно-исследовательских институтов, работающих в области гигиены окружающей среды. Методические указания разработаны с целью обеспечения контроля соответствия уровня содержания загрязняющих веществ их гигиеническим нормам - предельно допустимым концентрациям (ПДК) и ориентировочно безопасным уровням воздействия (ОБУВ) - и являются обязательными при осуществлении аналитического контроля атмосферного воздуха.

Включенные в сборник методические указания разработаны в соответствии с требованиями ГОСТов 8.010-90 «Методики выполнения измерений», 17.2.4.02-81 «Охрана природы. Атмосфера. Общие требования к методам определения загрязняющих веществ», 17.0.0.02-79 «Охрана природы. Метрологическое обеспечение контроля загрязненности атмосферы, поверхностных вод и почвы. Основные положения», Р 1.5-92 (пункты 7.3). Все методики анализа метрологически аттестованы и обеспечивают определение веществ с нижним пределом обнаружения не выше 0,8 ПДКм.р. и суммарной погрешностью, не превышающей 25 %, с отбором пробы воздуха в течение 20 - 30 мин при определении максимальной разовой концентрации или круглосуточном отборе пробы при определении среднесуточной концентрации.

В сборнике представлены методики контроля атмосферного воздуха за содержанием нормируемых соединений. Методики основаны на использовании физико-химических методов анализа - фотометрии, потенциометрии, тонкослойной хроматографии с различного вида детектированием, ионной хроматографии, газожидкостной, высокоэффективной жидкостной хроматографии, хромато-масс-спектрометрии. Приведено 55 методик по измерению концентраций 140 загрязняющих веществ на уровне и ниже их гигиенических нормативов в атмосферном воздухе населенных мест. Контролируемые вещества относятся к различным классам соединений: неорганическим веществам, ароматическим углеводородам, спиртам, органическим кислотам, эфирам, альдегидам, азотсодержащим углеводородам, фенолам, меркаптанам.

Методические указания одобрены и рекомендованы Комиссией по санитарно-гигиеническому нормированию «Лабораторно-инструментальное дело и метрологическое обеспечение» Госкомсанэпиднадзора России и бюро секции по физико-химическим методам исследования объектов окружающей среды Проблемной комиссии «Научные основы экологии человека и гигиены окружающей среды».

УТВЕРЖДЕНО

Первым заместителем Председателя
Госкомсанэпиднадзора России -
заместителем Главного государственного
санитарного врача Российской Федерации

31 октября 1996 г.

МУК 4.1.599-96

Дата введения - с момента утверждения

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Методические указания по
газохроматографическому определению
ацетальдегида в атмосферном воздухе

Настоящие методические указания устанавливают газохроматографическую методику количественного химического анализа атмосферного воздуха для определения в нем содержания ацетальдегида в диапазоне концентраций 0,008 - 0,1 мг/м3.

С2Н4О

Мол. масса 44,05

Ацетальдегид - бесцветная жидкость с удушающим запахом. Температура кипения - 20,16 °C, плотность - 0,7780 г/см3. Смешивается во всех отношениях с водой и большинством органических растворителей.

Ацетальдегид раздражает слизистые оболочки, вызывает пневмонию и отек легких. ПДК для атмосферного воздуха населенных мест - 0,01 мг/м3.

1. Погрешность измерений

Методика обеспечивает выполнение измерений с погрешностью, не превышающей ±23,4 %, при доверительной вероятности 0,95.

2. Метод измерений

Измерение концентрации ацетальдегида выполняют методом газожидкостной хроматографии с пламенно-ионизационным детектированием. Концентрирование ацетальдегида из воздуха осуществляют в поглотители Рыхтера, заполненные дистиллированной водой.

Нижний предел измерения в анализируемом объеме пробы - 2 мкг.

Определению не мешают: формальдегид, метилформиат, метилацетат, уксусная и муравьиная кислоты, диметиловый эфир.

3. Средства измерений, вспомогательные устройства, материалы, реактивы

При выполнении измерений применяют следующие средства измерений, вспомогательные устройства, материалы и реактивы.

3.1. Средства измерений

Хроматограф газовый с пламенно-ионизационным детектором

Барометр-анероид М-67

ТУ 2504-1797-75

Весы аналитические ВЛА-200

ГОСТ 24104-80Е

Линейка масштабная

ГОСТ 17435-72

Лупа измерительная

ГОСТ 8309-75

Меры массы,

ГОСТ 7328-82Е

Микрошприц типа МШ-10М

ГОСТ 8043-75

Посуда стеклянная лабораторная

ГОСТ 1770-74Е,

20292-74 Е

Секундомер СДС пр-1-2-000

ГОСТ 5072-79

Термометр лабораторный шкальный

ГОСТ 215-73 Е

Цилиндр мерный вместимостью 50 см3

ГОСТ 1770-74

Шприц медицинский вместимостью 2 или 5 см3

ТУ 64-1-378-83

3.2. Вспомогательные устройства

Аспиратор М-822

Баня водяная

Вакуумный насос

ТУ 26-06-459-69

Дистиллятор

ТУ 61-1-721-79

Поглотительный сосуд Рыхтера ЗР

Редуктор водородный

ТУ 26-05-463-76

Редуктор кислородный

ТУ 26-05-235-70

Стеклянный флакон вместимостью 30 см3 с навинчивающейся пластмассовой крышкой с отверстием 3 мм и вставкой из самоуплотняющейся резины

ТУ 64-2-109-72

Сушильный шкаф

ТУ 16-531-639-78

Холодильник бытовой или любой другой

ТУ 27-04-481-75

Хроматографическая колонка из стекла или нержавеющей стали длиной 3 м и внутренним диаметром 3 мм

3.3. Материалы

Азот сжатый

ГОСТ 9293-74

Водород сжатый

ГОСТ 3022-89

Воздух сжатый

ГОСТ 11882-73

Лед

Стекловата или стекловолокно

Стеклянные заглушки

3.4. Реактивы

Ацетальдегид, ч. (свежеперегнанный, хранят в холодильнике)

Ацетон, х. ч.

ГОСТ 2603-79

Вода дистиллированная

ГОСТ 6709-77

Натрий сернокислый безводный 1, 2, 3-трис(бетацианэтокси)пропан - неподвижная жидкая фаза

ГОСТ 4166-76

Хлороформ, х. ч.

ТУ 06-09-06-800-76

Хромосорб-Р (0,20 - 0,25 мм) - твердый носитель (производство США)

Этиловый спирт техн.

ГОСТ 18300-87

4. Требования безопасности

4.1. При работе с реактивами соблюдают требования безопасности, установленные для работы с токсичными, едкими и легковоспламеняющимися веществами по ГОСТу 12.1.005-88.

4.2. При выполнении измерений с использованием газового хроматографа соблюдают правила электробезопасности в соответствии с ГОСТом 12.1.019-79 и инструкцией по эксплуатации прибора.

5. Требования к квалификации операторов

К выполнению измерений допускают лиц, имеющих квалификацию не ниже инженера-химика, с опытом работы на газовом хроматографе.

6. Условия измерений

При выполнении измерений соблюдают следующие условия:

• процессы приготовления растворов и подготовки проб к анализу проводят в нормальных условиях согласно ГОСТу 15150-69 при температуре воздуха (20 ± 10) °C, атмосферном давлении 630 - 800 мм рт. ст. и влажности воздуха не более 80 %.

• выполнение измерений на газовом хроматографе проводят в условиях, рекомендованных технической документацией к прибору.

7. Подготовка к выполнению измерений

Перед выполнением измерений проводят следующие работы: приготовление растворов, подготовка хроматографической колонки, установление градуировочной характеристики, отбор проб.

7.1. Приготовление растворов

Исходный раствор ацетальдегида для градуировки (с = 0,2 мг/см3). 100 мг ацетальдегида вносят в колбу вместимостью 500 см3, объем доводят до метки водой и тщательно перемешивают. Срок хранения - не более двух недель в холодильнике.

Градуировочные растворы с массой ацетальдегида 20 - 40 - 80 - 160 - 320 и 400,0 мкг готовят соответствующим разбавлением 0,1 - 0,2 - 0,4 - 0,8 - 1,6 и 2,0 см3 исходного раствора ацетальдегида в стеклянных флаконах с навинчивающейся пробкой. Срок хранения - 1 день.

7.2. Подготовка хроматографической колонки

Насадка для хроматографической колонки состоит из 20 % 1, 2, 3-трис(бетацианэтокси)пропана, нанесенного на хромосорб-Р. Для этого в фарфоровой чашке взвешивают 3,0 г 1,2,3-трис(бетацианэтокси)пропана и растворяют в 75 см3 хлороформа. В полученный раствор вносят 15,0 г хромосорба-Р. Непрерывно помешивая содержимое чашки, выпаривают хлороформ на водяной бане до сыпучего состояния сорбента. Перед заполнением готовой насадкой хроматографическую колонку промывают органическими растворителями (ацетон, этиловый спирт) и высушивают. Заполнение хроматографической колонки насадкой проводят с помощью вакуумного насоса. Концы колонки закрывают стекловатой и, не подключая к детектору, кондиционируют при постепенном повышении температуры от 50 до 160 °C со скоростью 1 °C/мин. При 50 и 160 °С колонки выдерживают по 4 ч. После охлаждения колонку подключают к детектору, записывают нулевую линию в рабочем режиме. При отсутствии дрейфа нулевой линии колонка готова к работе.

7.3. Установление градуировочной характеристики

Градуировочную характеристику устанавливают методом абсолютной градуировки на градуировочных растворах. Она выражает зависимость высоты пика на хроматограмме (мм) от массы ацетальдегида (мкг) и строится по 5-ти сериям растворов для градуировки. Для этого в стеклянные флаконы с навинчивающейся пробкой помещают 5 градуировочных растворов по 20 см3 и добавляют в каждый по 5 г сульфата натрия. Склянки закрывают сначала пробкой из самоуплотняющейся резины, а затем навинчивающейся пластмассовой пробкой и термостатируют в водяной бане при 55 ± 1 °C 45 мин. Нагретым шприцем отбирают по 5 см3 равновесной паровой фазы и вводят в испаритель хроматографа на анализ при следующих условиях:

температура термостата колонок

70 °C

температура испарителя

130 °C

расход газа-носителя (азота)

40 см3/мин

расход водорода

30 см3/мин

расход воздуха

300 см3/мин

скорость движения диаграммной ленты

20 мм/мин

время удерживания ацетальдегида

2 мин 5 сек

На полученной хроматограмме измеряют высоту пика ацетальдегида и по средним результатам из 5-ти серий строят градуировочную характеристику. Проверку градуировочной характеристики проводят 1 раз в квартал и при смене партии реактивов.

7.4. Отбор проб

Отбор проб воздуха проводится согласно ГОСТу 17.2.3.01-86. Воздух со скоростью 10 дм3/мин аспирируют через 2 последовательно соединенных поглотительных прибора Рыхтера 3Р, содержащих по 10 см3 воды в каждом, в течение 25 мин. При температуре окружающего воздуха выше +5 °C их охлаждают смесью льда с водой. После отбора пробы концы поглотительных сосудов фиксируют стеклянными заглушками. Срок хранения пробы - не более 1-х суток.

8. Выполнение измерений

После отбора пробы воздуха содержимое обоих поглотителей сливают вместе в стеклянный флакон вместимостью 30 см3 и добавляют 5 г сульфата натрия. Далее пробу обрабатывают в соответствии с п. 7.3. На хроматограмме рассчитывают высоту пика и по градуировочной характеристике определяют массу ацетальдегида в пробе.

9. Вычисление результатов измерений

Концентрацию ацетальдегида в атмосферном воздухе (мг/м3) вычисляют по формуле:

 где

М - масса ацетальдегида в пробе, найденная по градуировочной характеристике, мкг;

V0 - объем пробы воздуха, приведенный к нормальным условиям, дм3:

 где

Vt - объем воздуха, отобранный для анализа, дм3;

Р - атмосферное давление в месте отбора пробы, мм рт. ст.;

t - температура воздуха в месте отбора пробы, °C.

Методические указания разработаны В.Ф. Федониной (Всесоюзный научно-исследовательский и проектный институт мономеров ВНИПИМ г. Тула).

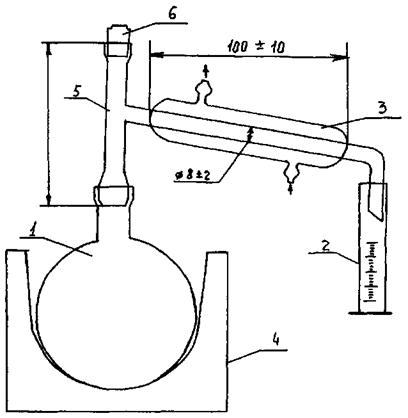

Рис. 1. Установка для перегонки.

1 - колба круглодонная на 1000 см3 ГОСТ 25336-82, 2 - цилиндр (пробирка) 2 - 5 ГОСТ 1770-74, 3 - Холодильник ГОСТ 25336-82, 4 - колбонагреватель, 5 - насадка HI - 29/32-14/23-14/23 (изгиб И < 75° 2К-29/32-14/23ТО) ГОСТ 25336-82, 6 - пробка (термометр).
