НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФРЕЗЫ КОНЦЕВЫЕ ЦЕЛЬНЫЕ И С РЕЖУЩИМИ ПЛАСТИНАМИ

Обозначения

Shank-type milling cutters of solid and tipped design. Symbols

Дата введения - 2012-01-01

1. Область применения

Настоящий стандарт устанавливает условные обозначения цельных концевых фрез и с режущими пластинами, применяемые при создании информационных баз данных автоматизированных систем управления.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 51547-2000 Хвостовики инструментов полые конические типа HSK. Основные размеры

ГОСТ Р 52965-2008 Хвостовики цилиндрические для фрез. Основные размеры

ГОСТ 25557-2006 Конусы инструментальные. Основные размеры (ИСО 296-91 «Станки. Самозажимные конусы хвостовиков инструментов», MOD)

ГОСТ 25827-93 Хвостовики инструментов с конусом 7:24. Размеры (ИСО 7388-1-83 «Хвостовики инструментов с конусностью 7:24 для устройств автоматической смены инструмента. Часть 1. Хвостовики №№ 40, 45 и 50. Размеры», MOD)

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Система обозначения фрез

3.1. Обозначение фрез должно состоять из символов, значения и последовательность расположения которых приведены ниже:

1) символ обозначения (буква), идентифицирующий конструкцию фрезы (см. 4.1);

2) символ обозначения (буква), идентифицирующий тип фрезы (см. 4.2);

3) символ обозначения (число), идентифицирующий главный угол в плане % (см. 4.3);

4) символ обозначения (буква), идентифицирующий угол наклона стружечных канавок ω (см. 4.4);

5) символ обозначения (число), идентифицирующий диаметр фрезы d (см. 4.5);

6) символ обозначения (буква), идентифицирующий направление резания (см. 4.6);

7) символ обозначения (число), идентифицирующий максимальную глубину или ширину резания l (см. 4.7);

8) символ обозначения (число), идентифицирующий число зубьев фрезы (см. 4.8);

9) символ обозначения (буква), идентифицирующий тип хвостовика фрезы (см. 4.9);

10) символ обозначения (число), идентифицирующий размер хвостовика фрезы (см. 4.10).

Пример условного обозначения цельной концевой фрезы конструкции A, типа G, с главным углом в плане 90°, углом наклона стружечных канавок 30° < ω £ 35°, диаметром 12 мм, праворежущей, максимальной глубиной резания 26 мм, с числом зубьев 5, с гладким цилиндрическим хвостовиком диаметром 12 мм:

1

2

3

4

5

6

7

8

9

10

А

G

90

Н

120

R

026

05

А

12

Допускается включать в условное обозначение дополнительную информацию изготовителя, характеризующую различие конструкции фрез, кодом, который должен быть отделен от символа позиции 10 дефисом.

Пример

1

2

3

4

5

6

7

8

9

10

Информация изготовителя

А

G

90

Н

120

R

026

05

А

12 -

_________________________

При необходимости информации о материале, из которого изготовлена режущая часть концевой фрезы, она должна быть представлена после кода информации изготовителя.

Пример

1

2

3

4

5

6

7

8

9

10

Информация изготовителя

Материал режущей части

А

F

90

Н

120

R

026

05

А

12 -

_____________

_______________

4. Символы обозначения

4.1. Символ, идентифицирующий конструкцию фрезы, должен соответствовать указанному в таблице 1.

Таблица 1

Символ обозначения

Конструкция фрезы, способ крепления режущей пластины

А

Цельная со сплошными режущими кромками

В

Цельная с прерывистыми (со стружкоразделительными канавками) режущими кромками

D

С напайными пластинами и сплошными режущими кромками

Е

С напайными пластинами и прерывистыми (со стружкоразделительными канавками) режущими кромками

F

С механическим креплением пластин со сплошными режущими кромками

G

С механическим креплением пластин и прерывистыми (со стружколомающими канавками) режущими кромками

4.2. Символ, идентифицирующий тип фрезы, должен соответствовать указанному в таблице 2.

Таблица 2

Символ обозначения

Тип фрезы

Рисунок

F

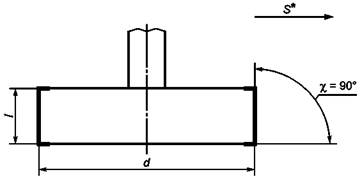

Фреза для Т-образных пазов (l < d)

G

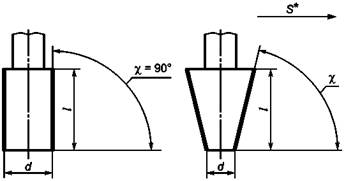

Концевая фреза - боковое резание (χ = 90°).

Коническая концевая фреза - боковое резание (l ³ d)

Н

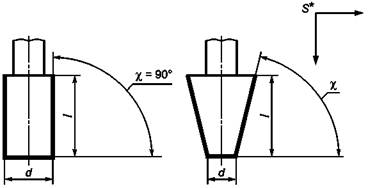

Концевая фреза - боковое и торцовое резание (χ = 90°).

Коническая концевая фреза - боковое и торцовое резание (l > d)

J

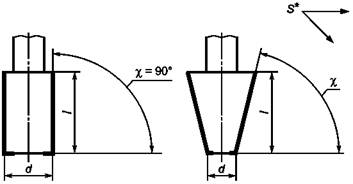

Концевая фреза - боковое резание и обработка наклонных поверхностей (χ = 90°).

Коническая концевая фреза - боковое резание и обработка наклонных поверхностей (l > d)

K

Сферическая концевая фреза - торцовое резание (l £ 0,5d)

L

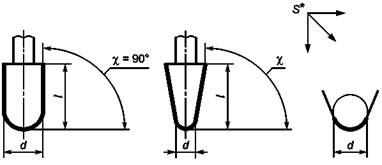

Сфероцилиндрическая концевая фреза - боковое и торцовое резание (χ = 90°).

Сфероконическая концевая фреза - боковое и торцовое резание (l ³ 0,5d)

М

Фреза для подрезки торцов - торцовое резание (l = 0,5d).

Резание не по центру (l < 0,5d)

N

Тороидальная концевая фреза (l < d)

* Направление подачи.

** Главный угол в плане (см. 4.3).

4.3. Символ, идентифицирующий главный угол в плане χ, состоит из двухзначного числа, соответствующего номинальному главному углу в плане, выраженному в градусах без десятичных знаков.

Значения χ для разных типов фрез указаны в таблице 2.

Пример - Главный угол в плане 90°: символ 90.

Для концевых фрез типов K и N символ, идентифицирующий главный угол в плане, обозначается 00 (два нуля).

Если значение χ является десятичным числом, то символ, идентифицирующий главный угол в плане, должен быть заменен на XX, а фактическое значение указано в информации изготовителя (см. раздел 3).

4.4. Символ, идентифицирующий угол наклона стружечной канавки ω, должен соответствовать указанным в таблице 3.

Таблица 3

Угол наклона стружечной канавки ω

Символ обозначения для фрез

праворежущих

леворежущих

0

А

А

0° < ω £

В

М

5° < ω £ 10°

С

N

10° < ω £ 15°

D

Р

15° < ω £ 20°

Е

Q

20° < ω £ 25°

F

S

25° < ω £ 30°

G

Т

30° < ω £ 35°

Н

U

35° < ω £ 45°

J

V

45° < ω £ 60°

К

W

Другие

X

Y

4.5. Символ, идентифицирующий диаметр фрезы d, представляет собой трехзначное число, которое соответствует диаметру с десятыми долями миллиметра.

Примеры

1. Концевая фреза диаметром 3,5 мм: символ 035.

1. Концевая фреза диаметром 5 мм: символ 050.

2. Концевая фреза диаметром 63 мм: символ 630.

4.6. Символ, идентифицирующий направление резания, должен соответствовать указанному в таблице 4.

Таблица 4

Символ обозначения

Направление резания

L

Левое

R

Правое

4.7. Символ, идентифицирующий максимальную глубину или ширину резания l (глубину контакта режущей кромки с заготовкой), представляет собой трехзначное число, выраженное в миллиметрах.

Примеры

1. Максимальная глубина резания 8 мм: символ 008.

2. Максимальная глубина резания 80 мм: символ 080.

3. Максимальная глубина резания 105 мм: символ 105.

4.8. Символ, идентифицирующий число зубьев, представляет собой двузначное число, соответствующее числу зубьев фрезы.

Примеры

1. Число зубьев 12: символ 12.

2. Число зубьев 2: символ 02.

4.9. Символ, идентифицирующий тип хвостовика, должен соответствовать указанному в таблице 5.

Таблица 5

Символ обозначения

Тип хвостовика

Рисунок

А

Гладкий цилиндрический хвостовик (ГОСТ Р 52965, исполнение 1).

Примечание - Длина может быть больше, чем установлено в ГОСТ Р 52965 (для механизированных патронов)

В

Цилиндрический хвостовик с лыской (ГОСТ Р 52965, исполнение 2)

С

Цилиндрический хвостовик с наклонной продольной лыской под углом 2° (ГОСТ Р 52965, исполнение 4)

D

Цилиндрический хвостовик с резьбой (ГОСТ Р 52965, исполнение 5)

Е

Хвостовик с конусом Морзе (ГОСТ 25557)

F

Хвостовик с конусом Морзе с жестким приводом

G

Хвостовик с конусностью 7:24 для ручной смены инструмента (ГОСТ 25827, исполнение 1)

Н

Хвостовик с конусностью 7:24 для автоматической смены инструмента (ГОСТ 25827, исполнения 2, 3)

J

Комбинированный конический хвостовик с резьбой на коротком цилиндре (хвостовик типа Бриджпорт R8)

K

Цилиндрический хвостовик с лыской в комбинации с хвостовиком с резьбой

L

Цилиндрический хвостовик с лыской в комбинации с наклонной продольной лыской под углом 2°

М

Укороченный хвостовик с конусностью 7:24 для ручной смены инструмента

N

Полый конический хвостовик HSK для автоматической смены инструмента (ГОСТ Р 51547, тип А)

Q

Полый конический хвостовик HSK для ручной смены инструмента (ГОСТ Р 51547, тип С)

X

Другие типы хвостовика

-

4.10. Символ, идентифицирующий размер хвостовика, представляет собой двух- или трехзначное число:

- для цилиндрических хвостовиков - это номинальный диаметр в миллиметрах, для хвостовиков менее 10 мм первой цифрой является ноль;

- для хвостовиков с конусом Морзе перед номером конуса Морзе ставится ноль;

- для хвостовиков с конусностью 7:24 - номер хвостовика;

- для полых конических хвостовиков HSK - это номинальный диаметр в миллиметрах, для хвостовиков менее 100 мм первой цифрой является ноль.

Примеры

1. Цилиндрический хвостовик диаметром 25 мм: символ 25.

2. Цилиндрический хвостовик диаметром 8 мм: символ 08.

3. Хвостовик с конусом Морзе № 3: символ 03.

4. Хвостовик с конусностью 7:24 номер 50: символ 50.

5. Хвостовик полый конический HSK диаметром 100 мм: символ 100.

6. Хвостовик полый конический HSK диаметром 63 мм: символ 063.
