МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
(МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION
(ISC)

МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ

ГОСТ
25557
-2006

(ИСО 296:1991)

КОНУСЫ ИНСТРУМЕНТАЛЬНЫЕ

Основные размеры

ISO 296:1991 Machine tools - Self-holding tapers for tool shanks
(MOD)





Москва

Стандартинформ

2007



Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ФГУП «ВНИИНМАШ») и Экспериментальным научно-исследовательским институтом металлорежущих станков (ОАО «ЭНИМС») на основе собственного аутентичного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 29 от 24 июня 2006 г.)

За принятие проголосовали:

Краткое наименование страны
по МК (ИСО 3166) 004-97

Код страны
по МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Азербайджан

AZ

Азстандарт

Беларусь

BY

Госстандарт Республики Беларусь

Казахстан

KZ

Госстандарт Республики Казахстан

Кыргызстан

KG

Кыргызстандарт

Молдова

MD

Молдова-Стандарт

Российская Федерация

RU

Федеральное агентство по техническому регулированию и метрологии

Таджикистан

TJ

Таджикистан

Туркменистан

ТМ

Главгосслужба «Туркменстандартлары»

Узбекистан

UZ

Узстандарт

Украина

UA

Госстандарт Украины

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 296:1991 «Станки. Самозажимные конусы хвостовиков инструментов» (ISO 296:1991 «Machine tools - Self-holding tapers for tool shanks»).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6). При этом дополнительные положения, а также фразы и отдельные слова, включенные в текст стандарта для учета потребностей национальной экономики указанных выше государств и особенностей межгосударственной стандартизации, выделены курсивом.

Сравнение структуры настоящего стандарта со структурой указанного международного стандарта приведено в дополнительном приложении Б

5 Приказом Федерального агентства по техническому регулированию и метрологии от 12 июля 2007 г. № 171-ст межгосударственный стандарт ГОСТ 25557-2006 (ИСО 296:1991) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2008 г.

6 ВЗАМЕН ГОСТ 25557-82

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменения - в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

ГОСТ 25557-2006
(ИСО 296:1991)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КОНУСЫ ИНСТРУМЕНТАЛЬНЫЕ

Основные размеры

Machine tools tapers. Basic dimensions

Дата введения - 2008-01-01

1 Область применения

Настоящий стандарт устанавливает размеры наружных и внутренних конусов инструментальных хвостовиков трех категорий:

a) общего применения;

b) малые;

c) большие.

Настоящий стандарт также определяет размеры пазов канавок и отверстий, необходимых для конструирования конусов, в случае подачи смазочно-охлаждающей жидкости (СОЖ) через инструмент.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:

ГОСТ 2848-75 Конусы инструментов. Допуски. Методы и средства контроля

ГОСТ 14034-74 Отверстия центровые. Размеры

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю «Национальные стандарты», составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Диапазон и размеры конусов

3.1 Рекомендованные инструментальные конусы представлены в таблице 1.

Таблица 1

Категория конуса

Размер, мм

Размер, дюйм

Конус общего применения

Конус Морзе № 1 - № 6

Конус Морзе № 1 - № 6

Малый конус

Метрические конусы № 4 и № 6 и конус Морзе № 0

Конусы Браун и Шарп № 1 - № 3

Большой конус

Метрические конусы № 80 - № 200

-

Примечание - Кроме конусов Морзе с резьбовым отверстием, конусы Морзе № 1 - № 6, изготовленные в метрической или в дюймовой системах, являются строго взаимозаменяемыми, хотя и не абсолютно идентичными.

(Поправка)

3.2 Размеры конусов должны соответствовать размерам, указанным на рисунках 1, 2 и в таблицах 2 и А.1 (приложение А).

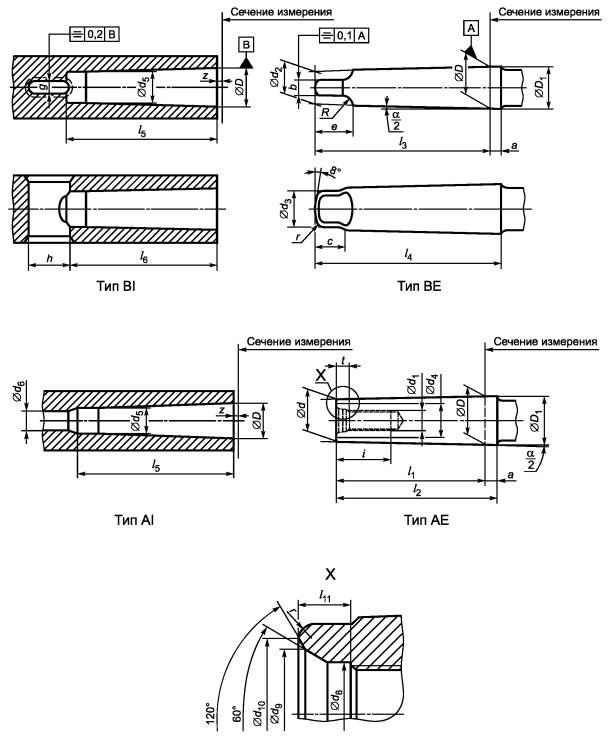

Рисунок 1

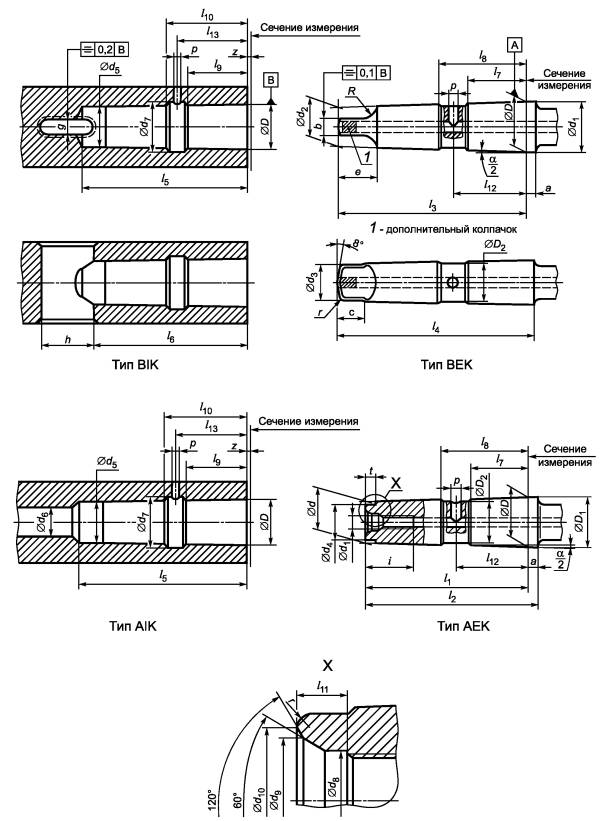

Рисунок 2


Таблица 2

Конусы Морзе № 0 - № 6 и метрические конусы

Размеры в миллиметрах

Наименование конуса

Метрический

Морзе

Метрический

Обозначение конуса

4

6

0

1

2

3

4

5

6

80

100

120

160

200

Конусность

1:20 = 0,05

0,62460:12 = 1:19,212 = 0,05205

0,59858:12 = 1:20,047 = 0,04988

0,59941:12 = 1:20,020 = 0,04995

0,60235:12 = 1:19,992 = 0,05020

0,62326:12 = 1:19,254 = 0,05194

0,63151:12 = 1:19,002 = 0,05263

0,62565:12 = 1:19,180 = 0,05214

1:20 = 0,05

D

4,0

6,0

9,045

12,065

17,78

23,825

31,267

44,399

63,348

80,0

100,0

120,0

160,0

200,0

Наружный конус

а

2,0

3,0

3,0

3,5

5,0

5,0

6,5

6,5

8,0

8,0

10,0

12,0

16,0

20,0

D1)

4,1

6,2

9,2

12,2

18,0

24,1

31,6

44,7

63,8

80,4

100,5

120,6

160,8

201,0

D2

-

-

-

-

15,0

21,0

26,0

40,0

56,0

-

-

-

-

-

d1)

2,9

4,4

6,4

9,4

14,6

19,8

25,9

37,6

53,9

70,2

88,4

106,6

143

179,4

d12)

-

-

-

М6

М10

М12

М16

М20

М24

М30

М36

М36

М48

М48

d21)

-

-

6,1

9,0

14,0

19,1

25,2

36,5

52,4

69,0

87,0

105,0

141,0

177,0

d3max

-

-

6,0

8,7

13,5

18,5

24,5

35,7

51,0

67,0

85,0

102,0

138,0

174,0

d4max

2,5

4,0

6,0

9,0

14,0

19,0

25,0

35,7

51,0

67,0

85,0

102,0

138,0

174,0

d8

-

-

-

6,4

10,5

13,0

17,0

21,0

26,0

-

-

-

-

-

d9

-

-

-

8,0

12,5

15,0

20,0

26,0

31,0

-

-

-

-

-

d10max

-

-

-

8,5

13,2

17,0

22,0

30,0

11,5

-

-

-

-

-

l1max

23,0

32,0

50,0

53,5

64,0

81,0

102,5

129,5

182,0

196,0

232,0

268,0

340,0

412,0

l2max

25,0

35,0

53,0

57,0

69,0

86,0

109,0

136,0

190,0

204,0

242,0

280,0

356,0

432,0

l3-0,1

-

-

56,5

62,0

75,0

94,0

117,5

149,5

210,0

220,0

260,0

300,0

380,0

460,0

l4max

-

-

59,5

65,5

80,0

99,0

124,0

156,0

218,0

228,0

270,0

312,0

396,0

480,0

l7-0,1

-

-

-

-

20,0

29,0

39,0

51,0

81,0

-

-

-

-

-

l8-0,1

-

-

-

-

34,0

43,0

55,0

69,0

99,0

-

-

-

-

-

l11

-

-

-

4,0

5,0

5,5

8,2

10,0

11,5

-

-

-

-

-

l12

-

-

-

-

27,0

36,0

47,0

60,0

90,0

-

-

-

-

-

Р

-

-

-

3,3

4,2

5,0

6,8

8,5

10,2

-

-

-

-

-

b

h13

-

-

3,9

5,2

6,3

7,9

11,9

15,9

19,0

26,0

32,0

38,0

50,0

62,0

с3)

-

-

6,5

8,5

10,0

13,0

16,0

19,0

27,0

24,0

28,0

32,0

40,0

48,0

emax

-

-

10,5

13,5

16,0

20,0

24,0

29,0

40,0

48,0

58,0

68,0

88,0

108,0

imin

-

-

-

16,0

24,0

24,0

32,0

40,0

47,0

59,0

70,0

70,0

92,0

92,0

Rmax

-

-

4,0

5,0

6,0

7,0

8,0

12,0

18,0

24,0

30,0

36,0

48,0

60,0

r

-

-

1,0

1,2

1,6

2,0

2,5

3,0

4,0

5,0

5,0

6,0

8,0

10,0

tmax

2,0

3,0

4,0

5,0

5,0

7,0

9,0

10,0

16,0

24,0

30,0

36,0

48,0

60,0

Внутренний конус

d5

H11

3

4,6

6,7

9,7

14,9

20,2

26,5

38,2

54,6

71,5

90,0

108,5

145,5

182,5

d6min

-

-

-

7,0

11,5

14,0

18,0

23,0

27,0

33,0

39,0

39,0

52,0

52,0

d7

-

-

-

-

19,5

24,5

32,0

44,0

63,0

-

-

-

-

-

l5min

25,0

34,0

52,0

56,0

67,0

84,0

107,0

135,0

188,0

202,0

240,0

276,0

350,0

424,0

l6

21,0

29,0

49,0

52,0

62,0

78,0

98,0

125,0

177,0

186,0

220,0

254,0

321,0

388,0

l9

-

-

-

-

22,0

31,0

41,0

53,0

83,0

-

-

-

-

-

l10

-

-

-

-

32,0

41,0

53,0

67,0

97,0

-

-

-

-

-

l13

-

-

-

-

27,0

36,0

47,0

60,0

90,0

-

-

-

-

-

g

A13

2,2

3,2

3,9

5,2

6,3

7,9

11,9

15,9

19,0

26,0

32,0

38,0

50,0

62,0

h

8,0

12,0

15,0

19,0

22,0

27,0

32,0

38,0

47,0

52,0

60,0

70,0

90,0

110,0

P

-

-

-

-

4,2

5,0

6,8

8,5

10,2

-

-

-

-

-

z4)

0,5

0,5

1,0

1,0

1,0

1,0

1,0

1,0

1,0

1,5

1,5

1,5

2,0

2,0

1) Для D1 и d или d2 приблизительные значения даны только для руководства.

(Действительные значения получаются из действительных значений а и l1 или l3 соответственно с учетом коэффициента конусности и основного размера D).

2) d1 - номинальный диаметр метрической резьбы М.

В каждом случае на детали должен быть промаркирован соответствующий символ М.

3) Допускается увеличивать длину с до размера е.

4) z - максимально допустимое отклонение при проверке конуса калибром.


3.3 Применяемый тип резьбы для резьбовых отверстий:

- для метрических - метрическая резьба М;

- для дюймовых - дюймовая резьба UNC.

3.4 Допуски по углу конуса, методы и средства контроля конусов инструментов - по ГОСТ 2848.

3.5 Отверстия центровые

Размеры - по ГОСТ 14034.

4 Обозначения хвостовиков

4.1 В зависимости от конструкции инструментальный хвостовик должен иметь соответствующее обозначение:

BI - внутренний конус с пазом;

BE - наружный конус с лапкой;

AI - внутренний конус с отверстием по оси;

АЕ - наружный конус с резьбовым отверстием по оси;

BIK - внутренний конус с пазом и отверстием для подачи СОЖ;

ВЕК - наружный конус с лапкой и отверстием для подачи СОЖ;

AIK- внутренний конус с отверстием по оси и отверстием для подачи СОЖ;

АЕК - наружный конус с резьбовым отверстием по оси и отверстием для подачи СОЖ.


Приложение А.1

(рекомендуемое)

Конусы Морзе № 0 - № 6 и конусы Браун Шарп № 1 - № 3

Таблица А.1

Размеры в дюймах

Наименование конуса

Конус Браун и Шарп

Конус Морзе

Обозначение конуса

0

1

2

1

2

3

4

5

6

Конусность

0,502:12 = 1:23,904 = 0,04183

0,502:12 = 1:23,904 = 0,04183

0,502:12 = 1:23,904 = 0,04183

0,59858:12 = 1:20,047 = 0,04988

0,59941:12 = 1:20,02 = 0,04995

0,60235:12 = 1:19,922 = 0,0502

0,62326:12 = 1:19,254 = 0,05194

0,631 51:12 = 1:19,002 = 0,05263

0,62565:12 = 1:19,18 = 0,05214

D

0,23922

0,29968

0,37525

0,475

0,7

0,938

1,231

1,748

2,494

Наружный конус

а

3/32

3/32

3/32

1/8

3/16

3/16

1/4

1/4

1/16

D11)

0,24314

0,30360

0,37917

0,48120

0,70940

0,94740

1,2440

1,76120

2,51030

D2

-

-

-

0,3937

0,5906

0,8268

1,1024

1,5748

2,2047

d1)

0,20000

0,25000

0,31250

0,3690

0,5720

0,7780

1,0200

1,47500

2,1160

d12)

-

-

-

UNC 1/4

UNC 3/8

UNC 1/2

UNC 5/8

UNC 5/8

UNC 1

d21)

0,18954

0,23693

0,29681

0,35340

0,5533

0,7529

0,9908

1,43880

2,0639

d3max

11/64

7/32

9/32

11/32

17/32

23/32

31/32

113/32

2

d4max

11/64

7/32

9/32

11/32

17/32

23/32

31/32

113/32

2

d8

-

-

-

0,25197

0,41338

0,51181

0,66929

0,82677

1,02362

d9

-

-

-

0,31496

0,49212

0,59055

0,78740

1,02362

1,22047

d10max

-

-

-

0,33464

0,51968

0,68929

0,86614

1,18110

1,41732

l1max

15/16

13/16

11/2

21/8

29/16

33/16

41/16

53/16

71/4

l2max

11/32

19/32

119/32

21/4

23/4

33/8

45/16

57/16

79/16

l3-0,004

13/16

11/2

17/8

27/16

215/16

311/16

45/8

57/8

81/4

l4max

19/32

119/32

131/32

29/16

31/8

37/8

47/8

61/8

89/16

l7-0,004

-

-

-

19/32

25/32

19/64

117/32

2

33/16

l8-0,004

-

-

-

13/16

111/32

119/64

23/16

223/32

329/32

l11

-

-

-

0,15748

0,19685

0,21653

0,32283

0,39370

0,45275

l12

-

-

-

-

1,06299

1,41732

1,85039

2,36220

3,54330

Р

-

-

-

1/8

11/64

13/64

9/32

21/64

13/32

b

h12

0,12500

0,15620

0,18750

0,20310

0,25000

0,31250

0,46870

0,62500

0,75000

с3)

1/4

5/16

3/8

11/32

13/32

17/32

5/8

3/4

11/16

emax

0,38100

0,45500

0,53200

0,5200

0,66000

0,83

0,96000

1,15

1,58

imax

-

-

-

1/2

3/4

0,94488

11/4

11/4

1,85040

Rmax

3/16

3/16

3/16

3/16

1/4

9/32

5/16

0,47244

0,70866

r

1/32

1/32

3/64

3/64

1/16

5/64

3/32

1/8

5/32

tmax

1/8

1/8

1/8

3/16

3/16

1/4

1/4

5/16

3/8

Внутренний конус

d5

H11

0,203

0,255

0,319

0,37800

0,58800

0,79700

1,044

1,502

2,15748

d6min

-

-

-

9/32

7/16

9/16

11/16

11/16

11/8

d7

-

-

-

17/32

49/64

31/32

117/64

147/64

231/64

l5min

1

11/4

19/16

23/16

221/32

39/32

45/32

55/16

73/8

l6

29/32

11/8

113/32

21/16

21/2

31/16

37/8

415/16

7

l9

-

-

-

43/64

7/8

17/32

139/64

23/32

317/64

l10

-

-

-

11/16

117/64

139/64

23/32

241/64

313/16

l13

-

-

-

-

1,06299

1,41732

1,85039

2,3622

3,5433

g

H12

0,141

0,172

0,203

0,2230

0,27

0,33300

0,493

0,65

0,78

h

13/32

9/16

23/32

3/4

7/8

11/8

11/4

11/2

17/8

P

-

-

-

1/8

11/64

13/64

9/32

21/64

13/32

z4)

0,04

0,04

0,04

0,0393

0,03930

0,03930

0,03930

0,0393

0,0393

1) Для D1 и d или d2 приблизительные значения даны только для руководства.

(Действительные значения получаются из действительных значений а и l1 или l3 соответственно с учетом коэффициента конусности и основного размера D).

2) d - номинальный диаметр резьбы UNC.

В каждом случае на детали должен быть промаркирован соответствующим символ UNC.

3) Допускается увеличивать длину с до размера е.

4) z - максимально допустимое отклонение при проверке конуса калибром.


Приложение Б

(справочное)

Сопоставление структуры настоящего стандарта со структурой примененного в нем
международного стандарта

Таблица Б.1

Структура международного стандарта ИСО 296

Структура настоящего стандарта

1 Диапазон

1 Область применения

2 Нормативная ссылка

2 Нормативные ссылки

3 Допуски по углу конуса

3 Диапазон и размеры конусов

4 Размеры

4 Обозначение хвостовиков

-

Приложение А (рекомендуемое)



Ключевые слова: конусы общего применения, малые конуса, большие конуса, конуса Морзе, конуса Браун и Шарп, метрические конуса



СОДЕРЖАНИЕ





© 2013 Ёшкин Кот :-)
