ГОСТ 14034-74
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОТВЕРСТИЯ ЦЕНТРОВЫЕ
РАЗМЕРЫ
|
|
Москва 2006 |
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ОТВЕРСТИЯ ЦЕНТРОВЫЕ Размеры Centre holes. Dimensions |
ГОСТ Взамен |
Постановлением Государственного комитета стандарта Совета Министров СССР от 27 сентября 1974 г. № 2253 дата введения установлена
01.07.75
в части формы R 01.01.77
Ограничение срока действия Постановлением Госстандарта СССР от 1 апреля 1981 г. № 1638
1. Настоящий стандарт устанавливает формы и размеры центровых отверстий.
Стандарт соответствует рекомендации СЭВ по стандартизации РС 2772-70.
В стандарте учтены требования международных стандартов ИСО 866-75, ИСО 2540-73 и ИСО 2541-72.
2. Размеры центровых отверстий форм A, B, T, C, E, R, F и H должны соответствовать указанным на черт. 1 - 4 и в табл. 1 - 4. Размеры центровых отверстий формы P указаны в приложении 3.

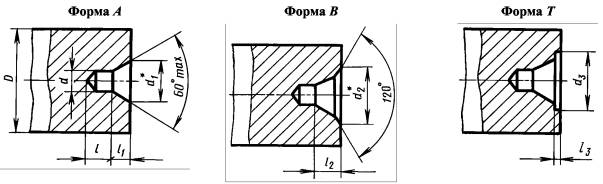

Центровые отверстия с углом конуса 60°
Черт. 1
* Размеры для справок.
Таблица 1
|
d |
d1 |
d2 |
d3 (пред. откл. по Н14) |
l, не менее |
l1 |
l2 (пред. откл. по Н12) |
l3, не менее |
||
|
Номин. |
Пред. откл. |
||||||||
|
2,0 |
(0,5) |
1,06 |
- |
- |
0,8 |
0,48 |
H11 |
- |
- |
|
2,5 |
(0,63) |
1,32 |
- |
- |
0,9 |
0,60 |
- |
- |
|
|
3 |
(0,8) |
1,70 |
2,50 |
- |
1,1 |
0,78 |
1,02 |
- |
|
|
4 |
1,0 |
2,12 |
3,15 |
- |
1,3 |
0,97 |
1,27 |
- |
|
|
5 |
(1,25) |
2,65 |
4,00 |
- |
1,6 |
1,21 |
Н12 |
1,60 |
- |
|
6 |
1,6 |
3,35 |
5,00 |
- |
2,0 |
1,52 |
1,99 |
- |
|
|
10 |
2,0 |
4,25 |
6,30 |
7,0 |
2,5 |
1,95 |
2,54 |
0,6 |
|
|
14 |
2,5 |
5,30 |
8,00 |
9,0 |
3,1 |
2,42 |
3,20 |
0,8 |
|
|
20 |
3,15 |
6,70 |
10,00 |
12,0 |
3,9 |
3,07 |
4,03 |
0,9 |
|
|
30 |
4 |
8,50 |
12,50 |
16,0 |
5,0 |
3,90 |
5,06 |
1,2 |
|
|
40 |
(5) |
10,60 |
16,00 |
20,0 |
6,3 |
4,85 |
6,41 |
1,6 |
|
|
60 |
6,3 |
13,20 |
18,00 |
25,0 |
8,0 |
5,98 |
7,36 |
1,8 |
|
|
80 |
(8) |
17,00 |
22,40 |
32,0 |
10,1 |
7,79 |
9,35 |
2,0 |
|
|
100 |
10 |
21,20 |
28,00 |
36,0 |
12,8 |
9,70 |
11,66 |
2,5 |
|
|
120 |
12 |
25,40 |
33,00 |
- |
14,6 |
11,60 |
13,80 |
- |
|
|
160 |
16 |
33,90 |
42,50 |
- |
19,2 |
15,50 |
18,00 |
- |
|
|
240 |
20 |
42,40 |
51,60 |
- |
25,0 |
19,40 |
22,00 |
- |
|
|
360 |
25 |
53,00 |
63,30 |
- |
32,0 |
24,00 |
27,00 |
- |
|
Примечания: 1. Размеры, заключенные в скобки, применять не рекомендуется.
2. Размеры D рекомендуемые.
Пример условного обозначения центрового отверстия формы А диаметром d = 1 мм:
Отв. центр. AI ГОСТ 14034-74

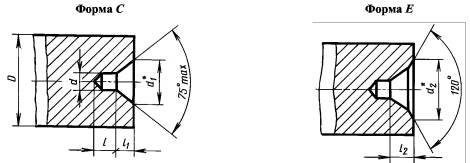

ЦЕНТРОВЫЕ ОТВЕРСТИЯ С УГЛОМ КОНУСА 75°
* Размеры для справок.
Черт. 2
Таблица 2
|
D |
d |
d1 |
d2 |
l, не менее |
l1 (пред. откл. по H17) |
l2 (пред. откл. по Н17) |
|
120 |
8 |
23,3 |
30,2 |
10 |
10 |
12,0 |
|
180 |
12 |
36,6 |
45,4 |
15 |
16 |
18,5 |
|
260 |
20 |
60,0 |
70,3 |
22 |
26 |
29,0 |
|
360 |
30 |
91,4 |
105,0 |
32 |
40 |
44,0 |
|
500 |
40 |
120,0 |
137,0 |
43 |
52 |
57,0 |
|
800 |
50 |
150,0 |
170,5 |
52 |
65 |
71,0 |
|
1200 |
63 |
186,0 |
213,7 |
65 |
80 |
88,0 |
Примечание. Размеры D рекомендуемые.
Пример условного обозначения центрового отверстия формы C диаметром d = 8 мм:
Отв. центр. С8 ГОСТ 14034-74
ЦЕНТРОВОЕ ОТВЕРСТИЕ С ДУГООБРАЗНОЙ ОБРАЗУЮЩЕЙ
Форма R
* Размеры для справок.
Черт. 3
Таблица 3
мм
|
D |
d |
d1 |
l, не менее |
r |
|
|
Наим. |
Наиб. |
||||
|
2 |
(0,5) |
1,30 |
1,3 |
1,30 |
1,60 |
|
2,5 |
(0,63) |
1,50 |
1,5 |
1,60 |
2,00 |
|
3 |
(0,8) |
1,70 |
1,9 |
2,00 |
2,50 |
|
4 |
1 |
2,12 |
2,3 |
2,50 |
3,15 |
|
5 |
(1,25) |
2,65 |
2,8 |
3,15 |
4,00 |
|
6 |
1,6 |
3,35 |
3,5 |
4,00 |
5,00 |
|
10 |
2 |
4,25 |
4,4 |
5,00 |
6,30 |
|
14 |
2,5 |
5,30 |
5,5 |
6,30 |
8,00 |
|
20 |
3,15 |
6,70 |
7,0 |
8,00 |
10,00 |
|
30 |
4 |
8,50 |
8,9 |
10,00 |
12,50 |
|
40 |
(5) |
10,60 |
11,2 |
12,50 |
16,00 |
|
60 |
6,3 |
13,20 |
14,0 |
16,00 |
20,00 |
|
80 |
(8) |
17,00 |
17,9 |
20,00 |
25,00 |
|
100 |
10 |
21,20 |
22,5 |
25,00 |
31,50 |
Примечания:
1. Размеры, заключенные в скобки, применять не рекомендуется.
2. Размеры D рекомендуемые.
Пример условного обозначения центрового отверстия формы R диаметром d = 1 мм:
Отв. центр. R1 ГОСТ 14034-74

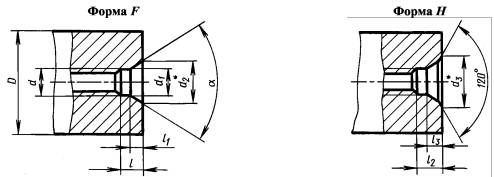

ЦЕНТРОВЫЕ ОТВЕРСТИЯ С МЕТРИЧЕСКОЙ РЕЗЬБОЙ
Черт. 4
* Размеры для справок.
Таблица 4
мм
|
d |
d1 (пред. откл. по Н14) |
d2 |
d3 |
l, не более |
l1 (пред. откл. по Н15) |
l2, не более |
l3 (пред. откл. по Н15) |
α |
||
|
F |
Н |
|||||||||
|
8 |
- |
М3 |
3,2 |
5 |
- |
2,8 |
1,56 |
- |
- |
60° |
|
10 |
16 |
М4 |
4,3 |
6,5 |
8,2 |
3,5 |
1,90 |
4,0 |
2,4 |
|
|
12,5 |
20 |
М5 |
5,3 |
8,0 |
11,4 |
4,5 |
2,30 |
5,5 |
3,3 |
|
|
16 |
25 |
М6 |
6,4 |
10,0 |
13,3 |
5,5 |
3,00 |
6,5 |
4,0 |
|
|
20 |
32 |
М8 |
8,4 |
12,5 |
16,0 |
7,0 |
3,50 |
8,0 |
4,5 |
|
|
25 |
40 |
М10 |
11,0 |
15,6 |
19,8 |
9,0 |
4,00 |
10,2 |
5,2 |
|
|
32 |
50 |
М12 |
13,0 |
18,0 |
22,0 |
10,0 |
4,30 |
11,2 |
5,5 |
|
|
40 |
63 |
М16 |
17,0 |
22,8 |
28,7 |
11,0 |
5,00 |
12,5 |
6,5 |
|
|
63 |
80 |
М20 |
21,0 |
28,0 |
33,0 |
12,5 |
6,00 |
14,0 |
7,5 |
|
|
100 |
М24 |
25,0 |
36,0 |
43,0 |
14,0 |
9,50 |
16,0 |
11,5 |
||
|
160 |
M30 |
31,0 |
44,8 |
51,8 |
18,0 |
12,00 |
20,0 |
14,0 |
||
|
250 |
М36 |
37,5 |
53,0 |
60,0 |
20,0 |
13,50 |
22,0 |
15,5 |
||
|
400 |
М42 |
43,5 |
59,7 |
70,5 |
22,0 |
14,00 |
25,0 |
17,0 |
||
|
630 |
М48 |
49,5 |
74,0 |
88,0 |
24,0 |
16,00 |
28,0 |
20,0 |
75° |
|
|
900 |
М56 |
58,0 |
85,6 |
99,5 |
27,0 |
18,00 |
31,0 |
22,0 |
||
|
Св. 1200 |
М64 |
66,0 |
95,0 |
112,5 |
29,0 |
19,00 |
34,0 |
24,0 |
||
|
М72×6 |
74,0 |
104,7 |
122,0 |
31,0 |
20,00 |
36,0 |
25,0 |
|||
|
М80×6 |
82,0 |
115,7 |
133,0 |
34,0 |
22,00 |
39,0 |
27,0 |
|||
|
М100×6 |
102,0 |
140,0 |
160,0 |
36,0 |
24,00 |
42,0 |
30,0 |
|||
Примечания:
1. Размеры D рекомендуемые.
2. Формы F и Н не должны применяться для режущего и вспомогательного инструмента с коническими хвостовиками с конусностью 1:10, 1:7, 7:24, метрической и Морзе.
Пример условного обозначения центрового отверстия формы F с диаметром резьбы d = M3:
Отв. центр. F M3 ГОСТ 14034-74
1.1, 1.2. (Измененная редакция, Изм. № 1, 2).
3. Точность изготовления размера d и углов 60°, 75° и 120°, а также радиуса r в центровом отверстии с дугообразной образующей обеспечивается центровочным режущим инструментом. При обработке углов рабочего конуса 60° и 75° другими видами режущего инструмента отклонение угла должно быть не более минус 30.
4. Длина конической поверхности l1 в центровых отверстиях с углом конуса 60° в технически обоснованных случаях может быть уменьшена до 0,5 l1.
5. Резьба - по ГОСТ 24705-2004.
Поле допуска резьбы - 7Н по ГОСТ 16093-2004.
6. Параметры шероховатости поверхностей центровых отверстий по ГОСТ 2789-73 должны быть:
посадочных (конусной и дугообразной) поверхностей - Ra ≤ 2,5 мкм;
поверхностей резьбы и предохранительных фасок - Rz ≤ 80 мкм.
(Измененная редакция, Изм. № 1).
7. Сведения о применении центровых отверстий даны в приложении 1.
8. Данные для выбора центровых отверстий в зависимости от массы изделий (заготовок) приведены в приложении 2.
ПРИЛОЖЕНИЕ 1
Справочное
СВЕДЕНИЯ О ПРИМЕНЕНИИ ФОРМ ЦЕНТРОВЫХ ОТВЕРСТИЙ
|
Форма центровых отверстий |
Применение |
|
А |
а) В случаях, когда после обработки необходимость в центровых отверстиях отпадает. б) В случаях, когда сохранность центровых отверстий в процессе их эксплуатации гарантируется соответствующей термообработкой |
|
В |
В случаях, когда центровые отверстия являются базой для многократного использования, а также в случаях, когда центровые отверстия сохраняются в готовых изделиях |
|
Т |
Для оправок и калибров-пробок |
|
С |
Для крупных валов (назначение аналогично с формой А) |
|
Е |
Для крупных валов (назначение аналогично с формой В) |
|
R |
В случаях, когда требуется повышенная точность обработки |
|
F |
Для монтажных работ, транспортирования, хранения и термообработки деталей в вертикальном положении |
|
Н |
|
|
Р |
Для конусов инструмента: Морзе, метрических и др. |
ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 1).
ПРИЛОЖЕНИЕ 2
Рекомендуемое
ДАННЫЕ ДЛЯ ВЫБОРА ЦЕНТРОВЫХ ОТВЕРСТИЙ В ЗАВИСИМОСТИ ОТ МАССЫ ИЗДЕЛИЙ (ЗАГОТОВОК)
|
Масса изделия, кг, не более |
d, мм |
Форма центровых отверстий |
Масса изделия, кг, не более |
d, мм |
Форма центровых отверстий |
|
50 |
2 |
А, В, Т |
1500 |
8 |
C, E |
|
80 |
2,5 |
3000 |
12 |
||
|
90 |
3,15 |
9000 |
20 |
||
|
100 |
4 |
20000 |
30 |
||
|
200 |
5 |
35000 |
40 |
||
|
360 |
6,3 |
80000 |
50 |
||
|
500 |
8 |
120000 |
63 |
||
|
800 |
10 |
||||
|
1500 |
12 |
||||
|
2500 |
16 |
||||
|
8000 |
20 |
||||
|
20000 |
25 |
ПРИЛОЖЕНИЕ 3
Рекомендуемое
ЦЕНТРОВЫЕ ОТВЕРСТИЯ С МЕТРИЧЕСКОЙ РЕЗЬБОЙ
Форма Р
* Размеры для справок.
|
Обозначение конусов |
d |
d1 (пред. откл. по Н14) |
d2 |
d3 |
L, не менее |
l |
l1 |
l2, не менее |
||||
|
Метрические |
Морзе |
|||||||||||
|
- |
1 |
В12 |
- |
- |
М6 |
6,4 |
8,0 |
8,5 |
16 |
3,5 |
1,53 |
- |
|
2 |
В18 |
М10 |
10,5 |
12,5 |
13,2 |
24 |
4,5 |
1,90 |
- |
|||
|
3 |
В24 |
30 |
М12 |
13,0 |
15,0 |
17,0 |
28 |
6,0 |
2,30 |
0,6 |
||
|
4 |
В32 |
40 |
М16 |
17,0 |
20,0 |
22,0 |
32 |
8,0 |
3,20 |
- |
||
|
5 |
В45 |
80 |
45 |
М20 |
21,0 |
26,0 |
30,0 |
40 |
10,0 |
5,50 |
1,1 |
|
|
90 |
||||||||||||
|
6 |
- |
- |
50; 55 |
М24 |
25,0 |
31,0 |
36,0 |
50 |
11,0 |
6,60 |
1,4 |
|
|
80 |
- |
100 |
60 |
М30 |
31,0 |
38,0 |
45,0 |
65 |
14,0 |
8,00 |
2,0 |
|
|
(110) |
||||||||||||
|
120 |
||||||||||||
|
140 |
||||||||||||
|
100 |
160 |
65 |
М36 |
37,0 |
45,0 |
52,0 |
80 |
15,0 |
9,00 |
|||
|
120 |
(180) |
|||||||||||
|
- |
200 |
|||||||||||
|
160 |
- |
70 |
М36* М48 |
50,0 |
60,0 |
68,0 |
100 |
18,0 |
11,00 |
2,3 |
||
|
200 |
||||||||||||
* Диаметр резьбы М36 только для конуса № 70 ГОСТ 24644-81.
(Измененная редакция, Изм. № 1, 2).
