Технический комитет по стандартизации
«Трубопроводная арматура и сильфоны» (ТК 259)
Закрытое акционерное общество
«Научно-производственная фирма
«Центральное конструкторское бюро арматуростроения»
СТАНДАРТ ЦКБА
СТ ЦКБА 101-2011
Арматура трубопроводная
УЗЕЛ
СОЕДИНЕНИЯ ДИСКА
С ДИСКОДЕРЖАТЕЛЕМ
ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА
Конструкция, размеры и технические требования
Предисловие
1 РАЗРАБОТАН Закрытым акционерным обществом «Научно-производственная фирма «Центральное конструкторское бюро арматуростроения» (ЗАО «НПФ «ЦКБА»).
2 УТВЕРЖДЁН И ВВЕДЁН В ДЕЙСТВИЕ Приказом от 16.03.2011 г. № 22.
3 СОГЛАСОВАН: Техническим комитетом по стандартизации «Трубопроводная арматура и сильфоны» (ТК259).
4 РАЗРАБОТАН НА ОСНОВЕ ОСТ 26-07-2033-81 «Арматура трубопроводная. Клапаны предохранительные. Узел соединения диска с дискодержателем. Конструкция и размеры. Технические требования».
СОДЕРЖАНИЕ
|
4 Конструкция и основные размеры.. 3 5 Конструкция и размеры соединительной части диска. 4 6 Конструкция и размеры соединительной части дискодержателя. 5 7 Сортамент применяемых шариков. 7 |
|
СТАНДАРТ ЦКБА |
|
Арматура трубопроводная УЗЕЛ
СОЕДИНЕНИЯ ДИСКА Конструкция, размеры и технические требования |
Дата введения: 01.04.2011
1 Область применения
Настоящий стандарт устанавливает конструкции, геометрические размеры и технические требования узла соединения диска с дискодержателем в предохранительных клапанах PN до 16,0 МПа (160 кгс/см2) и DN от 15 до 200 включительно с уплотнительными материалами в затворе «фторопласт-металл» и «металл-металл» с подачей рабочей среды под золотник
Стандарт не распространяется на предохранительные клапаны с подачей рабочей среды на золотник.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие нормативные документы:
ГОСТ 3722-81 Подшипники качения. Шарики. Технические условия
ГОСТ 18143-72 Проволока из высоколегированной коррозионностойкой и жаростойкой стали. Технические условия
ГОСТ 24643-81 Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения
ТУ 37.006.080-83 Подшипники качения/ Шарики из нержавеющих сталей. Технические условия.
3 Термины и определения
3.1 В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 арматура трубопроводная: Техническое устройство, устанавливаемое на трубопроводах и ёмкостях, предназначенное для управления (перекрытия, регулирования, распределения, смешивания, фазоразделения) потоком рабочей среды (жидких, газообразных, газожидкостных, порошкообразных, суспензий и т.п.) путём изменения площади проходного сечения;
[ГОСТ Р 52720-2007, Статья 2.1]
3.1.2 рабочая среда: Среда, для управления которой предназначена арматура;
[ГОСТ Р 52720-2007, Статья 2.17]
3.1.3 предохранительный клапан: Клапан, предназначенный для автоматической защиты оборудования и трубопроводов от повышения давления свыше заранее установленной величины посредством сброса избытка рабочей среды и обеспечивающий прекращение сброса при давлении закрытия и восстановления рабочего давления;
[ГОСТ Р 52720-2007, Статья 5.33]
3.1.4 номинальное давление: Наибольшее избыточное рабочее давление при температуре рабочей среды 293 К (20 °С), при котором обеспечивается заданный срок службы (ресурс) корпусных деталей арматуры, имеющих определённые размеры, обоснованные расчётом на прочность при выбранных материалах и характеристиках прочности их при температуре 20 °С;
[ГОСТ Р 52720-2007, Статья 6.1]
3.1.5 номинальный диаметр: Параметр, применяемый для трубопроводных систем в качестве характеристики присоединяемых частей арматуры.
[ГОСТ Р 52720-2007, Статья 6.2]
4 Конструкция и основные размеры
4.1 Конструкция узла соединения
4.1.1 Конструкция узла соединения диска с дискодержателем должна быть следующих типов:

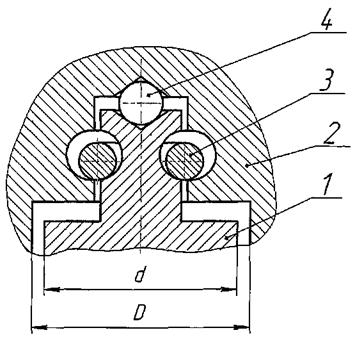

1) Тип I - с
кольцом (см. рисунок 1) для DN от 25 до 200 на PN до
16 МПа (160 кгс/см2), с зазором
1 - диск; 2 - дискодержатель, 3 - кольцо; 4 - шарик
Рисунок 1 - Конструкция узла соединения диска с дискодержателем, тип I

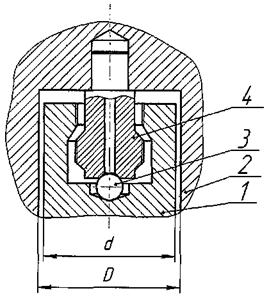

2) Тип II - с резьбой (см. рисунок 2) для DN 15
и 25 на PN до 1,6 МПа (16 кгс/см2), с зазором
1 - диск; 2 - дискодержатель; 3 - шарик; 4 - шток
Рисунок 2 - Конструкция узла соединения диска с дискодержателем, тип II
5 Конструкция и размеры соединительной части диска

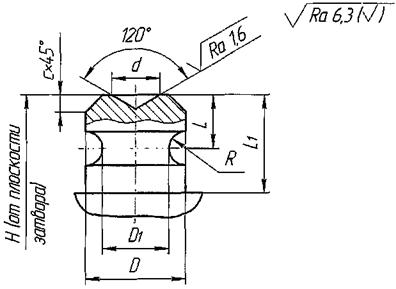

5.1 Конструкция и размеры соединительной части диска узла типа I приведены на рисунке 3 и в таблице 1.
Рисунок 3 - Конструкция соединительной части диска, тип I
Таблица 1 - Размеры соединительной части диска
Размеры в мм
|
Номинальный диаметр DN для номинального давления PN, МПа (кгс/см2) |
D (пред. откл. по М2) |
D1 |
d |
R |
L |
L1 |
H* |
с |
||
|
До 4,0 (40) |
Св. 4,0 (40) до 10,0 (100,0) вкл. |
Св. 10,0 (100,0) до 16,0 (160,0) |
||||||||
|
25; 32; 40 |
25; 32 |
25 |
10 |
8 |
8 |
1 |
3 |
7 |
14 |
0,5 |
|
40; 50; 80 |
40; 50 |
32; 40 |
12 |
10 |
10 |
1 |
3 |
8 |
18 |
0,5 |
|
80; 100; 150 |
- |
- |
22 |
20 |
18 |
1,5 |
5 |
11 |
24 |
1 |
|
- |
80; 100 |
50; 80 |
||||||||
|
100; 150; 200 |
150; 200 |
- |
28 |
24 |
22 |
2 |
7 |
15 |
30 |
1,5 |
|
* Размер рекомендуемый. Допускается изменение в меньшую сторону в соответствии с возможностями конкретной конструкции. |
||||||||||

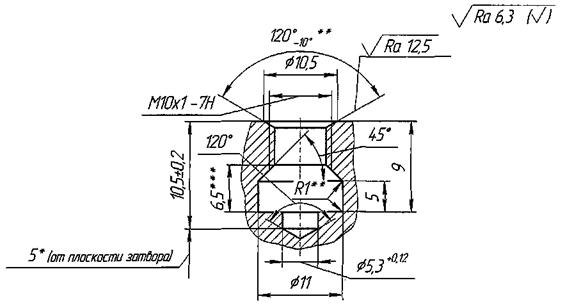

5.2 Конструкция и размеры соединительной части диска узла типа II приведены на рисунке 4.
* Размер рекомендуемый. Допускается изменение в меньшую сторону в соответствии с возможностями конкретной конструкции.
** Размер обеспеч. инстр.
*** Размер для справок.
Рисунок 4 - Конструкция соединительной части диска, тип II
6 Конструкция и размеры соединительной части дискодержателя

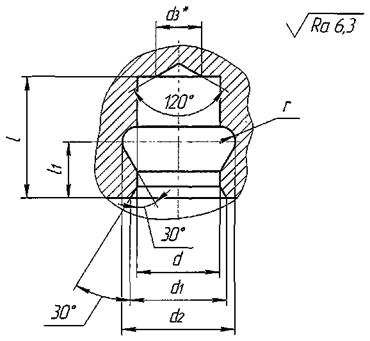

6.1 Конструкция и размеры соединительной части дискодержателя узла типа I приведены на рисунке 5 и в таблице 2.
_____________
* Размер обеспеч. инстр.
Рисунок 5 - Конструкция соединительной части дискодержателя, тип I
Таблица 2 - Размеры соединительной части дискодержателя
Размеры в мм
|
Номинальный диаметр DN для номинального давления PN, МПа (кгс/см2) |
d (пред. откл. по Н12) |
d1 |
d2 |
d3 |
l |
l1 |
r |
||
|
До 4,0 (40) |
Св. 4,0(40) до 10,0 (100,0) вкл. |
Св. 10,0(100,0) до 16,0 (160,0) |
|||||||
|
25, 32; 40 |
25; 32 |
25 |
11 |
12 |
12 |
8 |
7 |
3 |
1 |
|
40, 50; 80 |
40; 50 |
32; 40 |
13 |
14 |
14 |
10 |
10 |
3 |
1 |
|
80; 100; 150 |
- |
- |
23 |
24 |
24 |
18 |
10 |
4 |
1,5 |
|
- |
80; 100 |
50; 80 |
23 |
24 |
24 |
18 |
13 |
4 |
1,5 |
|
100; 150; 200 |
150, 200 |
- |
29 |
30 |
30 |
24 |
19 |
5 |
2 |
6.2 Конструкция и размеры соединительного гнезда дискодержателя и входящего в него штока узла типа II приведены на рисунках 6 и 7.

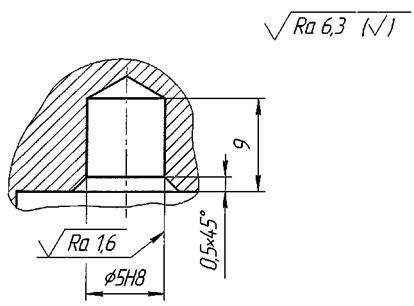

Рисунок 6 - Конструкция соединительного гнезда дискодержателя, тип II

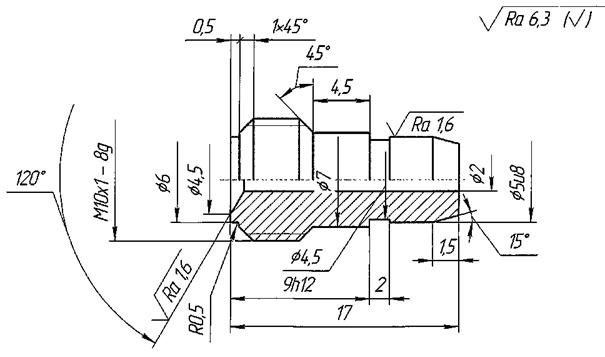

Рисунок 7 - Конструкция штока, тип II
7 Сортамент применяемых шариков
7.1 Сортамент шариков - по ГОСТ 3722 и ТУ 37.006.080-83.
Размеры шариков в зависимости от номинального диаметра DN и номинального давления PN приведены в таблице 3.
Таблица 3 - Размеры шариков в зависимости от DN и PN
|
Номинальный диаметр DN для номинального давления PN, МПа (кгс/см2) |
Диаметр шарика Dш, мм |
||
|
До 4,0 (40) |
Св. 4,0 (40) до 10,0 (100,0) вкл. |
Св. 10,0(100,0) до 16,0 (160,0) |
|
|
15; 25; 32; 40 |
25; 32 |
25 |
5 |
|
40; 50; 80 |
40; 50 |
32; 40 |
7,938 |
|
80; 100; 150 |
- |
- |
10 |
|
- |
80; 100 |
50; 80 |
12,7 |
|
100; 150; 200 |
150; 200 |
- |
17 |
7.2 Условное обозначение шариков, применяемых в виде отдельных деталей, должно состоять из номинального диаметра в миллиметрах, степени точности и обозначения ГОСТ 3722.
8 Конструкция и размеры соединительного кольца
8.1 Конструкция и размеры соединительного кольца узла типа I приведены на рисунке 8 и в таблице 4.
Рисунок 8 - Конструкция соединительного кольца, тип
Таблица 4 - Размеры соединительного кольца
|
Номинальный диаметр DN для номинального давление PN, МПа (кгс/см2) |
D, мм |
d, мм |
||
|
До 4,0 (40) |
Св. 4,0 (40) до 10,0 (100,0) вкл. |
Св. 10,0 (100,0) до 16,0 (160,0) |
||
|
25; 32; 40 |
25; 32 |
25 |
9,1 |
1,2 |
|
40; 50; 80 |
40; 50 |
32; 40 |
11,1 |
|
|
80; 100; 150 |
80; 100 |
50; 80 |
20,5 |
1,5 |
|
100; 150; 200 |
150; 200 |
- |
25,0 |
2,5 |
9 Технические требования
9.1 Узлы соединения диска с дискодержателем должны изготавливаться в соответствии с требованиями настоящего стандарта по чертежам, утверждённым в установленном порядке.
9.2 Материалы узлов соединения диска с дискодержателем и антикоррозиононные покрытия - в соответствии с указаниями конструкторской документации.
9.3 Соединительные кольца должны изготавливаться из проволоки H-II по ГОСТ 18143
Применение соединительного проволочного кольца для типа I (см. рисунок 1) является рекомендуемым.
9.4 Технические требования к шарикам по ГОСТ 3722 или ТУ 37.006.080-83 для степени точности 60.
9.5 Неуказанные предельные отклонения размеров: отверстий - Н14, валов
- h14, остальных -
9.6 Неуказанные предельные отклонения от соосности по II степени точности по ГОСТ 24643.
9.7 Допускаемая неплоскостность колец - не более 0,2 мм. Проверка проводится свободным прохождением кольца через щель - калибр.
9.8 Вмятины, рванины, выкрашивания и заусенцы на резьбовой поверхностях, препятствующие свинчиванию их с проходными калибрами, не допускаются
9.9 Конструкция узла соединения диска с дискодержателем должна обеспечивать возможность захвата диска для его извлечения из дискодержателя без повреждения их поверхностей.
|
