Федеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт
метрологической службы»

(ФГУП «ВНИИМС»)

РЕКОМЕНДАЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ
ЕДИНСТВА ИЗМЕРЕНИЙ

ВТОРИЧНАЯ НАГРУЗКА ТРАНСФОРМАТОРОВ ТОКА.
МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ БЕЗ
ОТКЛЮЧЕНИЯ ЦЕПЕЙ

МИ 3196-2009

Москва
2009

ПРЕДИСЛОВИЕ

1 РАЗРАБОТАНА ФГУП «ВНИИМС»

ИСПОЛНИТЕЛИ: Киселев В.В., к.т.н., Удовиченко Е.А.

РАЗРАБОТАНА ОАО «ВНИИЭ»

ИСПОЛНИТЕЛИ: 3агорский Я.Т.

2 УТВЕРЖДЕНА ФГУП «ВНИИМС» 19 февраля 2009 г.

3 ЗАРЕГИСТРИРОВАНА ФГУП «ВНИИМС» 05 марта 2009 г.

4 ВВЕДЕНА ВПЕРВЫЕ

СОДЕРЖАНИЕ

РЕКОМЕНДАЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

ВТОРИЧНАЯ НАГРУЗКА ТРАНСФОРМАТОРОВ ТОКА. МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ БЕЗ ОТКЛЮЧЕНИЯ ЦЕПЕЙ

МИ 3196-2009

1 Область применения

Настоящая рекомендация устанавливает порядок измерения нагрузки и коэффициента мощности трансформаторов тока (далее - ТТ) в условиях эксплуатации без отключения вторичных цепей.

2 Нормативные ссылки

В настоящей рекомендации использованы ссылки на следующие нормативные документы:

1) ГОСТ 12.2.007.0-75 ССБТ. Изделия электротехнические. Общие требования безопасности;

2) ГОСТ 12.2.007.3-75 ССБТ. Электротехнические устройства на напряжение свыше 1000 В. Требования безопасности;

3) ГОСТ 12.3.019-80 Испытания и измерения электрические. Общие требования безопасности;

4) ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия;

5) ГОСТ Р 8.563-96 Государственная система обеспечения единства измерений. Методики выполнения измерений;

6) ГОСТ Р 1.5-92. Государственная система стандартизации Российской Федерации. Общие требования к построению, изложению, оформлению и содержанию стандартов;

7) РМГ 29-99 Государственная система обеспечения единства измерений. Метрология. Основные термины и определения;

8) МИ 1317-2004 Государственная система обеспечения единства измерений. Результаты измерений и характеристики погрешности измерений. Формы представления. Способы использования при испытаниях образцов продукции и контроле их параметров;

9) МИ 2083-90 Государственная система обеспечения единства измерений. Измерения косвенные. Определение результатов измерений и оценивание их погрешностей.

3 Общие положения

Разработка настоящей рекомендации обусловлена необходимостью получения легитимной измерительной информации о значении вторичной нагрузки и коэффициента мощности стационарных электромагнитных измерительных ТТ, изготовленных по ГОСТ 7746, при проведении:

- паспортизации измерительных комплексов учета электроэнергии (измерительных каналов - в составе автоматизированных информационно-измерительных систем учета электроэнергии или в составе автоматизированных систем контроля и учета электроэнергии) в соответствии с [5];

- подготовки к ревизии и проведении ревизии средств учета электроэнергии в части соответствия вторичной нагрузки ТТ требованиям ГОСТ 7746 или технической документации на ТТ;

- энергетических обследований систем учета электроэнергии на энергообъекте.

При разработке настоящей рекомендации учтены требования ГОСТ Р 1.5 и ГОСТ Р 8.563.

4 Требования к погрешности измерений

Приписанная характеристика погрешности результата измерений вторичной нагрузки ТТ - доверительные границы допускаемой относительной погрешности результата измерений вторичной нагрузки ТТ по данной рекомендации при доверительной вероятности 0,95 не превышает:

±11 % при выполнении измерений в нормальных условиях эксплуатации, указанных в разделе 9;

±15 % при выполнении измерений в рабочих условиях эксплуатации, указанных в разделе 9.

5 Средства измерений

5.1 При выполнении измерений по данной рекомендации допускается применение СИ из числа зарегистрированных в Государственном реестре СИ с характеристиками не хуже указанных в таблице 1.

5.2 Применяемые СИ должны быть поверены и иметь действующие свидетельства о поверке.

Таблица 1 - Характеристики средств измерений

Наименование средства измерений

Измеряемая величина

Метрологические характеристики

1. Измеритель с токовыми клещами

Действующее значение силы тока

Диапазон измерений: (0,01 ... 1,2)·Iном

Пределы допускаемой относительной погрешности (δI): ±7 %.

Действующее значение напряжения

Диапазон измерений: (0 - 20) В

Пределы допускаемой относительной погрешности (δU): ±7 %

2. Термометр

Температура окружающего воздуха

Диапазон измерений: (0 ... +40) °С;

цена деления шкалы 1 °С.

Пределы допускаемой абсолютной погрешности: ±1 °С.

3. Психрометр

Относительная влажность воздуха

Диапазон измерения (10 - 95) %

Пределы допускаемой абсолютной погрешности: ±5 %

5.3 Перечень рекомендуемых СИ:

для проведения измерений действующих значений силы тока и напряжения - мультиметр «Ресурс-ПЭ», вольтамперфазометр «Парма ВАФ-Т», прибор энергетика многофункциональный для измерения электроэнергетических величин «ПЭМ-02 И»;

для проведения измерений температуры и влажности - приборы комбинированные ТКА-ПКМ (модель 20).

6 Метод измерений

6.1 Измерение вторичной нагрузки ТТ выполняют измерителем с функциями измерения действующего значения силы тока, напряжения и угла фазового сдвига между напряжением и током (далее - измеритель), методом «вольтметра-амперметра» без разрыва вторичных цепей ТТ. При этом фактическая вторичная нагрузка ТТ характеризуется полным сопротивлением внешней вторичной цепи ТТ, выраженным в Омах, либо кажущейся (полной) мощностью, выраженной в вольтамперах.

6.2 Вторичную нагрузку ТТ вычисляют по формуле

                                                                                                         (6.1)

где Z - сопротивление внешней вторичной цепи, Ом;

U - результат измерений напряжения;

I - результат измерений силы тока.

6.3 Вторичную нагрузку ТТ, выраженную в вольтамперах, вычисляют по формуле

                                                                                   (6.2)

где Iном - номинальный вторичный ток ТТ, указанный в его паспорте, А.

6.4 Выбор формулы (6.1) или (6.2) для расчета определяется формой задания номинальной нагрузки в паспорте ТТ.

6.5 Схемы измерения силы тока и напряжения с использованием измерителя с токовыми клещами в зависимости от схем соединения обмоток ТТ представлены на рисунках 1 - 4.

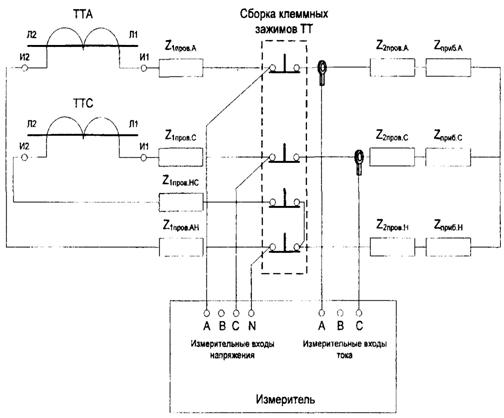

Рис. 1 Схема измерения силы тока и напряжения для схемы соединения вторичных обмоток ТТ «звезда», с нолем собранным на ТТ. Ток измеряется токоизмерительными клещами.

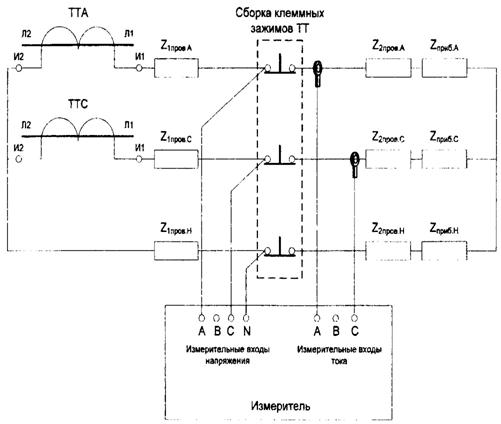

Рис. 2 Схема измерения силы тока и напряжения для схемы соединения вторичных обмоток ТТ «неполнофазная звезда», с нолем собранным на ТТ. Ток измеряется токоизмерительными клещами.

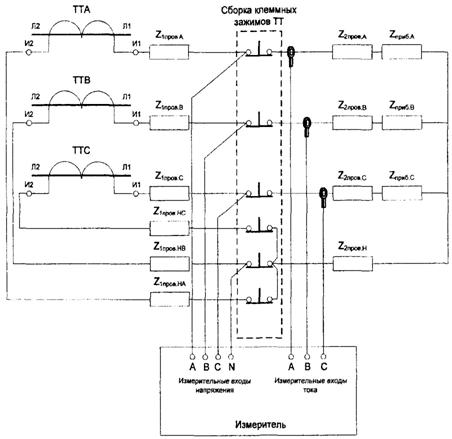

Рис. 3 Схема измерения силы тока и напряжения для схемы соединения вторичных обмоток ТТ «звезда», с нолем собранным на сборке клеммных зажимов ТТ. Ток измеряется токоизмерительными клещами.

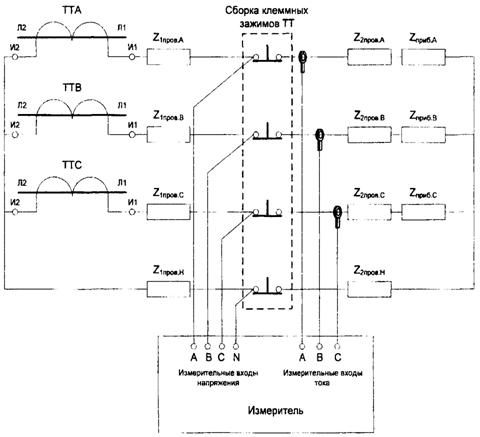

Рис. 4 Схема измерения силы тока и напряжения для схемы соединения вторичных обмоток ТТ «неполнофазная звезда», с нолем собранным на сборке клеммных зажимов ТТ. Ток измеряется токоизмерительными клещами.

7 Требования безопасности

7.1 При выполнении измерений вторичной нагрузки ТТ соблюдают требования безопасности в соответствии с ГОСТ 12.2.007.0, ГОСТ 12.2.007.3, ГОСТ 12.3.019, РД 34.20.501-2003 [2], эксплуатационными документами на ТТ.

7.2 Корпуса измерительных приборов должны быть заземлены.

8 Требования к квалификации операторов

8.1 К выполнению измерений и обработке их результатов допускают лиц, подготовленных в соответствии с требованиями пункта 7.1, имеющих группу по электробезопасности не ниже III и обученных выполнению измерений вторичной нагрузки ТТ. В электроустановках до и выше 1000 В работы проводит бригада в составе не менее двух человек.

8.2 В состав бригады должен быть включен представитель службы релейной защиты и автоматики организации, на территории которой проводятся измерения по настоящей рекомендации.

8.3 К выполнению измерений допускаются лица, изучившие руководство по эксплуатации измерителя и освоившие технику работы с ним.

8.4 К обработке результатов измерений допускают лиц с образованием не ниже среднего специального.

9 Условия выполнения измерений

При выполнении измерений соблюдают условия, приведенные в таблице 2.

Таблица 2 - Условия выполнения измерений

Наименование измеряемой величины

Наименование влияющей величины

Значение влияющей величины

номинальное (нормальное)

допускаемое

1. Действующее значение силы тока

2. Действующее значение напряжения

3. Угол фазового сдвига между напряжением и током

Температура окружающего воздуха

(20 ± 5) °С

(0 ... 40) °С

Относительная влажность воздуха

(30 - 80) %

90 %

10 Подготовка к выполнению измерений

10.1 При подготовке к выполнению измерений проводят следующие работы:

- подготавливают перечень проверяемых ТТ в соответствии с протоколом, приведенным в приложении А, принципиальные и монтажные схемы включения ТТ и их вторичных цепей;

- проверяют наличие или отсутствие документов, подтверждающих положительные результаты плановых проверок состояния ТТ и их вторичных цепей в соответствии с [5] (паспорт-протокол, инструкция по обслуживанию ТТ и их вторичных цепей и др.);

- проверяют комплектность ТТ и вторичных цепей на месте эксплуатации, а также соответствие данных, указанных на табличке ТТ, данным, регламентированным в ГОСТ 7746 и в его эксплуатационной документации;

- визуально проверяют состояние и целостность изоляции, маркировку и состояние выводов обмоток ТТ, вторичных цепей; затяжку и состояние контактных (резьбовых) соединений, наличие необходимых пломб, клейм, этикеток; надежность заземлений выводов обмоток, вторичных цепей; отсутствие влаги и масла на выводах вторичных обмоток ТТ в соответствии с ГОСТ 7746.

10.2 При подготовке рабочего места для выполнения измерений проводят следующие работы:

- проверяют меры безопасности, указанные в эксплуатационной документации на СИ, ТТ и по пункту 7.1;

- подготавливают формы протоколов (приложение А) измерений вторичной нагрузки ТТ и коэффициента мощности, заполняют вводную часть протокола и паспортные данные ТТ;

- проводят подготовку и настройку режимов работы СИ согласно их эксплуатационной документации;

- в местах выполнения измерений определяют значения влияющих величин;

- проводят мероприятия по обеспечению требуемых условий выполнения измерений при превышении влияющими величинами допускаемых границ;

- записывают в протокол результаты измерений влияющих величин в границах, допускаемых рекомендацией (приложение А).

11 Выполнение измерений

11.1 При выполнении измерений вторичной нагрузки ТТ по настоящей рекомендации проводят следующие операции:

- определяют схему соединения обмоток ТТ и подлежащие измерениям токи и напряжения;

- подключают СИ тока и напряжения согласно рисунку 1 - 4;

- измеряют токи фаз в любом доступном для измерения месте без разрыва вторичной цепи ТT с помощью токовых клещей, входящих в комплект поставки измерителя;

- измеряют падение напряжения непосредственно на нагрузке ТТ в фазах А, В и С с помощью измерителя у шкафа зажимов ТТ;

- записывают в протокол результаты измерений тока и напряжения.

11.2 Операции по измерению тока и напряжения производят однократно и одновременно в соответствии с инструкцией на измеритель.

Примечание - Если выполняется неравенство

                                                                                                                (11.1)

где  - сопротивление участка цепи от ТТ до места измерения падения напряжения, Ом;

 - сопротивление участков цепи от места измерения падения напряжения до места сборки проводников в «звезду» на стороне нагрузки (счетчика электрической энергии), Ом;

ρi - удельная проводимость проводника, Ом·м/мм2;

Li - длина проводника, м;

Fi - сечение проводника, мм2;

δрез. доп - относительная погрешность измерения нагрузки на вторичную обмотку ТТ, допускаемая по МИ 2808, равной ±20 %;

δS - предел относительной погрешности измерения нагрузки на вторичную обмотку по настоящей МИ,

то сопротивлением R1пров можно пренебречь.

12 Обработка (вычисление) результатов измерений

12.1 Обработку результатов измерений вторичной нагрузки ТТ выполняют в следующей последовательности:

- вычисляют вторичную нагрузку каждой фазы ТТ в соответствии с формулами (6.1), (6.2);

- записывают в протокол вычисленные значения вторичной нагрузки фаз А, В, С;

12.2 Результаты вычислений округляют до сотых долей вольтампер или Ом.

12.3 Фактическую вторичную нагрузку ТТ сопоставляют с номинальной нагрузкой ТТ. В соответствии с ГОСТ 7746 фактическая вторичная нагрузка ТТ должна находиться в диапазоне (25 - 100) % от номинальной. Для ТТ с номинальными вторичными нагрузками 1; 2; 2,5; 3; 5 и 10 В·А нижний предел вторичных нагрузок - 0,8; 1,25; 1,5; 1,75; 3,75 и 3,75 В·А соответственно.

12.4 Заключение о соответствии (или несоответствии) фактической вторичной нагрузки ТТ требованию ГОСТ 7746 отражают в протоколе.

12.5 В случае проведения измерений в нормальных условиях допустимые границы основной относительной погрешности измерения вторичной нагрузки ТТ при доверительной вероятности 0,95 рассчитывают по формуле

                                                             (12.1)

где δU - предел допускаемой основной относительной погрешности измерения действующего значения напряжения;

δI - предел допускаемой основной относительной погрешности измерения действующего значения силы тока.

12.6 В случае проведения измерений в рабочих условиях допустимое значение относительной погрешности измерения вторичной нагрузки ТТ при доверительной вероятности 0,95 рассчитывают по формуле

                                     (12.2)

где δUt - дополнительная погрешность от температуры при измерении тока, %;

δIt - дополнительная погрешность от температуры при измерении напряжения, %.

13 Периодичность измерений

13.1 Основной целью периодического контроля вторичной нагрузки ТТ является проверка правильности и соблюдения условий эксплуатации ТТ, регламентированных в ГОСТ 7746.

13.2 Периодический контроль вторичной нагрузки ТТ проводят один раз в четыре года или через интервалы времени, установленные согласно местным инструкциям энергообъекта.

13.3 Периодический (внеочередной) контроль вторичной нагрузки ТТ также проводят при:

- изменении схемы вторичных цепей ТТ;

- замене дополнительных СИ напряжения, тока во вторичных цепях на СИ других типов;

- замене ТТ или после его ремонта;

- изменении условий выполнения измерений.

14 Оформление результатов измерений

14.1 Результаты измерений вторичной нагрузки ТТ оформляют протоколом, форма которого приведена в Приложении А. При этом в протоколе делают заключение о соответствии (или несоответствии) фактической вторичной нагрузки ТТ требованию ГОСТ 7746.

Результаты измерений, оформленные документально, удостоверяет лицо, проводившее измерения от уполномоченной организации, а также административно ответственное лицо от организации-заказчика (руководитель, главный инженер, главный метролог предприятия, начальник цеха, участка или другое лицо).

Протокол измерений используется для заполнения паспорта-протокола в соответствии с [5] или иным нормативным документом.

ПРИЛОЖЕНИЕ А

Протокол измерений вторичной нагрузки ТТ

Организация, проводящая работы                                 Организация-Заказчик

____________________________                         _________________________

(наименование)                                                                                (наименование)

Протокол № ______
измерений мощности нагрузки ТТ

1. Наименование присоединения _________________________________________

2. Трансформатор напряжения ___________________________________________

(тип, год выпуска)

Обозначение фазы

Заводской номер

Класс точности

Номинальная мощность Sном, В·А

Схема соединения вторичных обмоток и нагрузок

А

В

С

3. Результаты измерений

Обозначение фазы

Измеренное значение

Вторичная нагрузка Z, Om

Вторичная нагрузка S, B·A

Погрешность измерений δS, %

U, B

I, A

А

В

С

4. Использованные средства измерений:

Тип _______________, № _____________, св-во о поверке № _________________

действ. до ________________

Тип _______________, № _____________, св-во о поверке № _________________

действ. до ________________

Тип _______________, № _____________, св-во о поверке № _________________

действ. до ________________

5. Условия выполнения измерений

Температура окружающего воздуха: ______________________________________

Относительная влажность воздуха: _______________________________________

6. Заключение

Фактическая мощность нагрузки _________________________________________

(соответствует, не соответствует ГОСТ 7746;

____________________________________________________________________

ТТ перегружен, недогружен (указать фазы))

Измерения выполнили: ________________________ (                                                   )

________________________ (                                                   )

Протокол проверил       ________________________ (                                                    )

Библиография

1. РД 153-34.0-11.209-99. Рекомендации. Автоматизированные системы контроля и учета электроэнергии и мощности. Типовая методика выполнения измерений электроэнергии и мощности;

2. ПОТ Р М-016-2001 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок»;

3. Правила устройства электроустановок (ПУЭ). Седьмое издание. - М.: НЦ ЭНАС, 2007;

4. Автоматизированные информационно-измерительные системы коммерческого учета электрической энергии (мощности) субъекта ОРЭ. Технические требования (Приложение № 11.1 к Договору о присоединении к торговой системе оптового рынка);

5. РД 34.09.101-94. Типовая инструкция по учету электроэнергии при ее производстве, передаче и распределении;

6. Техническое обслуживание измерительных трансформаторов тока и напряжения. Сост. Ф.Д. Кузнецов; под ред. Б.А. Алексеева. Москва, Изд-во НЦ ЭНАС, 2004;

7. РД 153-34.0-35.301-2002. Инструкция по проверке трансформаторов тока, используемых в схемах релейной защиты и измерения;

8. РД 34.20.501-95. Правила технической эксплуатации электрических станций и сетей РФ;

9. РД 153-34.0-03.150-00. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок. ПОТ Р М-016-2001.
