ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
стандарт
РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСТ Р
53414-2009

(ИС0 10145-2:1993)

ФРЕЗЫ КОНЦЕВЫЕ С ХВОСТОВИКОМ
КОНУСНОСТЬЮ 7:24, ОСНАЩЕННЫЕ
ВИНТОВЫМИ ТВЕРДОСПЛАВНЫМИ
ПЛАСТИНАМИ

Основные размеры

ИСО 10145-2:1993

End mills with brazed helical hardmetal tips - Part 2:

Dimensions of end mills with 7:24 taper shank

(MOD)

Москва

Стандартинформ

2010

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом (ОАО) «ВНИИИНСТРУМЕНТ»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 95 «Инструмент»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 октября 2009 г. № 456-ст

4 Настоящий стандарт включает в себя модифицированные основные нормативные положения международного стандарта ИС010145-2:1993 «Концевые фрезы с напайными винтовыми твердосплавными пластинами. Часть 2. Размеры концевых фрез с хвостовиком 7:24» (ISO 10145-2:1993 «End mills with brazed helical hardmetal tips - Part 2: Dimensions of end mills with 7:24 taper shank», MOD).

При этом дополнительные положения, учитывающие потребности национальной экономики и особенности национальной стандартизации, приведены в разделах 1,2, в пунктах 3.2-3.9 и выделены курсивом.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5)

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

ГОСТ Р 53414-2009
(ИСО 10145-2:1993)

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФРЕЗЫ КОНЦЕВЫЕ С ХВОСТОВИКОМ КОНУСНОСТЬЮ 7:24,
ОСНАЩЕННЫЕ ВИНТОВЫМИ ТВЕРДОСПЛАВНЫМИ ПЛАСТИНАМИ

Основные размеры

End mills with brazed helical hardmetal tips with 7:24 taper shank.
Basic dimensions

Дата введения - 2011-01-01

1 Область применения

Настоящий стандарт распространяется на концевые фрезы с хвостовиком конусностью 7:24, оснащенные винтовыми твердосплавными пластинами, предназначенные для обработки стали, чугуна и бронзы, а также труднообрабатываемых сталей и сплавов.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 14034-74 Отверстия центровые. Размеры

ГОСТ 25414-90 Пластины твердосплавные напаиваемые типа 36. Конструкция и размеры

ГОСТ 25827-93Хвостовики инструментов с конусом 7:24. Размеры (ИСО 7388-1-1983 «Хвостовики инструментов с конусностью 7:24 для автоматической смены инструмента. Часть 1. Хвостовики номеров 40, 45 и 50. Размеры», MOD)

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Основные размеры

3.1 Фрезы следует изготовлять исполнений:

1 - с коническим хвостовиком 7:24 для ручной смены;

2 - с коническим хвостовиком 7:24 для автоматической смены.

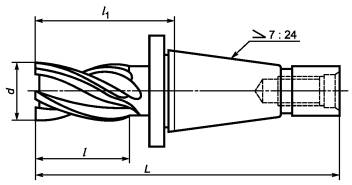

3.2 Основные размеры концевых фрез исполнения 1 должны соответствовать указанным на рисунке 1 и в таблице 1.

Рисунок 1

Таблица 1

В миллиметрах

d
k12

l
+3

Хвостовик № 40

Хвостовик № 50

l1
+3

L

l1
+3

L

32

40

84

177,4

-

-

50

94

187,4

-

-

40

50

94

187,4

103

229,8

63

107

200,4

116

242,8

50

50

94

187,4

103

229,8

80

124

217,4

133

259,8

63

63

-

-

116

242,8

100

-

-

153

279,8

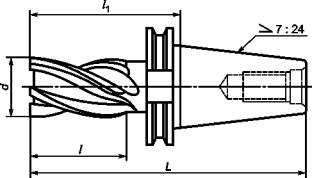

3.3 Основные размеры концевых фрез исполнения 2 должны соответствовать указанным на рисунке 2 и в таблице 2.

Рисунок 2

Таблица 2

В миллиметрах

d
k12

l
+3

Хвостовик № 40

Хвостовик № 50

l1
+3

L

l1
+3

L

32

40

91

159,4

-

-

50

101

169,4

-

-

40

50

101

169,4

107

208,75

63

114

182,4

120

221,75

50

50

101

169,4

107

208,75

80

131

199,4

137

238,75

63

63

-

-

120

221,75

100

-

-

157

258,75

Пример условного обозначения концевой фрезы диаметром 40 мм, с коническим хвостовиком 7:24, исполнения 1, длиной рабочей части 63 мм, хвостовиком № 50:

Фреза 40-1-63 - № 50 ГОСТ Р 53414 -2009

3.4 Фрезы следует изготовлять праворежущие, леворежущие - по заказу.

3.5 Стыки пластин на смежных зубьях должны располагаться в шахматном порядке. Допускается зазор между пластинами не более 0,5 мм.

3.6 Стружкоразделительные канавки должны располагаться в месте стыка пластин и быть выполнены с углом профиля 120°. Глубина впадины стружколома - 0,5 мм, ширина - не более 2 мм.

3.7 Размеры конусов 7:24 - по ГОСТ 25827.

3.8 Центровые отверстия - по ГОСТ 14034.

3.9 Число зубьев, угол наклона стружечной канавки и пластины приведены в приложении А.

Приложение А

(рекомендуемое)

Число зубьев, угол наклона стружечной канавки и пластины

Таблица А.1

Размеры в миллиметрах

D

k12

1
+3

Число зубьев

Угол наклона
стружечной
канавки

Пластины по ГОСТ 25414

Номер пластины

Количество пластин на зубе

32

40

4

40°

36010

1

36110

2

50

36010

1

36110

2

40

50

6

34°

36030

1

36130

2

63

36030

2

36130

1

50

50

40°

36030

1

36130

2

80

36030

2

36130

2

63

63

8

30°

36430

1

36450

2

100

36430

2

36450

2





Ключевые слова: фрезы концевые, хвостовик конусностью 7:24, пластины твердосплавные винтовые
