ГОСТ Р ИСО |
ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ
И ЗВЕЗДООБРАЗНЫМ УГЛУБЛЕНИЕМ
ПОД КЛЮЧ
Hexalobular socket head cap screws
(IDT)
|
|
Москва Стандартинформ 2009 |
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт» (ФГУП «НАМИ») на основе собственного перевода стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 26 августа 2009 г. № 310-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 14579:2001 «Винты с цилиндрической головкой и шестилепестковым углублением под торцовый ключ» (ISO 14579:2001 «Hexalobular socket head cap screws»).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении В
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», в текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
СОДЕРЖАНИЕ
ГОСТ Р ИСО 14579-2009
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВИНТЫ
С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ
И ЗВЕЗДООБРАЗНЫМ УГЛУБЛЕНИЕМ ПОД КЛЮЧ
Star-type internal socket button cap screws
Дата введения - 2010-01-01
1 Область применения
Настоящий стандарт устанавливает характеристики винтов с цилиндрической головкой и звездообразным углублением под ключ с резьбой от М2 до М20 для изделий класса точности А.
В особых случаях, когда требуются другие требования, чем установленные в настоящем стандарте, они должны выбираться из действующих международных стандартов, таких как, например, ИСО 261, ИСО 888, ИСО 898-1, ИСО 965-2, ИСО 965-3, ИСО 3506-1 и ИСО 4759-1.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 225:1983 Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров
ИСО 898-1:1999 Механические свойства крепежных изделий из углеродистой и легированной стали. Часть 1. Болты, винты и шпильки
ИСО 965-2:1998 Резьбы метрические. ИСО общего применения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьб общего применения. Средний класс точности
ИСО 965-3:1998 Метрическая резьба ИСО общего применения. Допуски. Часть 3. Предельные размеры для конструкционной резьбы
ИСО 3269:2000 Изделия крепежные. Приемочный контроль
ИСО 3506-1:1997 Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винты и шпильки
ИСО 4042:1999 Изделия крепежные. Электролитические покрытия
ИСО 4753:1999 Изделия крепежные. Концы деталей с наружной метрической резьбой ИСО
ИСО 4759-1:2000 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и С
ИСО 6157-1:1988 Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения
ИСО 8839:1986 Механические свойства крепежных изделий. Болты, винты, шпильки и гайки из цветных металлов
ИСО 8992:2005 Изделия крепежные. Общие требования для болтов и гаек
ИСО 10664:2005 Углубление звездообразное для ввертывания болтов и винтов
ИСО 10683:2000 Изделия крепежные. Неэлектролитические цинковые ламеллевые покрытия
3 Размеры
Размеры указаны на рисунке 1 и в таблице 1.
Символы и их обозначения, за исключением А и v, установлены в ИСО 225.
Максимальные размеры зоны перехода от стержня к головке
lfmax = 1,7rmax
rmax = (da,max - ds,max)/2
rmin, см. таблицу 1
___________
a Размер ds является действительным, если установлен размер ls.
с Участок неполной резьбы u ≤ 2Р.
b - Для типоразмеров ≤ М4 допускается выполнять конец без фаски, см. ИСО 4753;
d - верхняя кромка головки скруглена или с фаской по выбору изготовителя;
е - нижняя кромка головки может быть скруглена или с фаской до размера dw и должна быть без заусенцев;
f - базовая линия для dw.

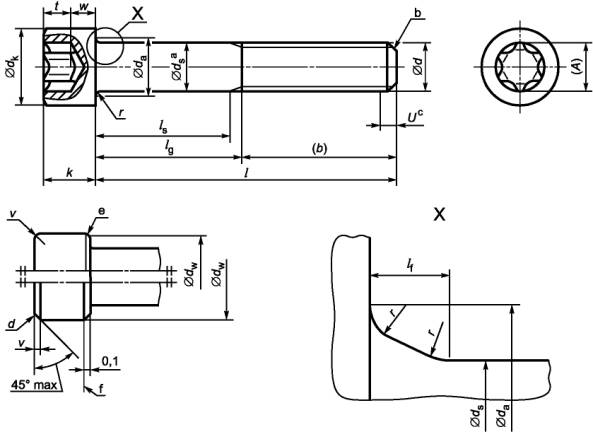

Рисунок 1
Таблица 1
В миллиметрах
|
Резьба d |
М2 |
М2,5 |
М3 |
М4 |
М5 |
М6 |
М8 |
|
||||||||||
|
Pa |
0,4 |
0,45 |
0,5 |
0,7 |
0,8 |
1 |
1,25 |
|
||||||||||
|
bb (для справок) |
16 |
17 |
18 |
20 |
22 |
24 |
28 |
|
||||||||||
|
dk |
не болееc |
3,80 |
4,50 |
5,50 |
7,00 |
8,50 |
10,00 |
13,00 |
|
|||||||||
|
не болееd |
3,98 |
4,68 |
5,68 |
7,22 |
8,72 |
10,22 |
13,27 |
|
||||||||||
|
не менее |
3,62 |
4,32 |
5,32 |
6,78 |
8,28 |
9,78 |
12,73 |
|
||||||||||
|
da, не более |
2,6 |
3,1 |
3,6 |
4,7 |
5,7 |
6,8 |
9,2 |
|
||||||||||
|
ds |
не более |
2,00 |
2,50 |
3,00 |
4,00 |
5,00 |
6,00 |
8,00 |
|
|||||||||
|
не менее |
1,86 |
2,36 |
2,86 |
3,82 |
4,82 |
5,82 |
7,78 |
|
||||||||||
|
lf, не более |
0,51 |
0,51 |
0,51 |
0,6 |
0,6 |
0,68 |
1,02 |
|
||||||||||
|
k |
не более |
2,00 |
2,50 |
3,00 |
4,00 |
5,00 |
6,00 |
8,00 |
|
|||||||||
|
не менее |
1,86 |
2,36 |
2,86 |
3,82 |
4,82 |
5,7 |
7,64 |
|
||||||||||
|
r, не менее |
0,1 |
0,1 |
0,1 |
0,2 |
0,2 |
0,25 |
0,4 |
|
||||||||||
|
v, не более |
0,2 |
0,25 |
0,3 |
0,4 |
0,5 |
0,6 |
0,8 |
|
||||||||||
|
dw, не менее |
3,48 |
4,18 |
5,07 |
6,53 |
8,03 |
9,38 |
12,33 |
|
||||||||||
|
w, не менее |
0,55 |
0,85 |
1,15 |
1,4 |
1,9 |
2,3 |
3,3 |
|
||||||||||
|
Звездообразное углубление |
Номер |
6 |
8 |
10 |
20 |
25 |
30 |
45 |
|
|||||||||
|
А (размер для справок) |
1,75 |
2,4 |
2,8 |
3,95 |
4,5 |
5,6 |
7,95 |
|
||||||||||
|
t |
не более |
0,84 |
1,04 |
1,27 |
1,80 |
2,03 |
2,42 |
3,31 |
|
|||||||||
|
не менее |
0,71 |
0,91 |
1,01 |
1,42 |
1,65 |
2,02 |
2,92 |
|
||||||||||
|
lΘ |
Длина цилиндрического стержня ls и длина зажима lg |
|
||||||||||||||||
|
ls, не менее |
lg, не более |
ls, не менее |
lg,не более |
ls, не менее |
lg, не более |
ls, не менее |
lg, не более |
ls, не менее |
lg, не более |
ls, не менее |
lg, не более |
ls, не менее |
lg, не более |
|||||
|
Номинальный размер |
Не менее |
Не более |
|
|||||||||||||||
|
3 |
2,8 |
3,2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
3,76 |
4,24 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
4,76 |
5,24 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6 |
5,76 |
6,24 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8 |
7,71 |
8,29 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10 |
9,71 |
10,29 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12 |
11,65 |
12,35 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
16 |
15,65 |
16,35 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
20 |
19,58 |
20,42 |
2 |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
25 |
24,58 |
25,42 |
|
|
5,75 |
8 |
4,5 |
7 |
|
|
|
|
|
|
|
|
|
|
|
30 |
29,58 |
30,42 |
|
|
|
|
9,5 |
12 |
6,5 |
10 |
4 |
8 |
|
|
|
|
|
|
|
35 |
34,5 |
35,5 |
|
|
|
|
|
|
11,5 |
15 |
9 |
13 |
6 |
11 |
|
|
|
|
|
40 |
39,5 |
40,5 |
|
|
|
|
|
|
16,5 |
20 |
14 |
18 |
11 |
16 |
5,75 |
12 |
|
|
|
45 |
44,5 |
45,5 |
|
|
|
|
|
|
|
|
19 |
23 |
16 |
21 |
10,75 |
17 |
|
|
|
50 |
49,5 |
50,5 |
|
|
|
|
|
|
|
|
24 |
28 |
21 |
26 |
15,75 |
22 |
|
|
|
55 |
54,4 |
55,6 |
|
|
|
|
|
|
|
|
|
|
26 |
31 |
20,75 |
27 |
|
|
|
60 |
59,4 |
60,6 |
|
|
|
|
|
|
|
|
|
|
31 |
36 |
25,75 |
32 |
|
|
|
65 |
64,4 |
65,6 |
|
|
|
|
|
|
|
|
|
|
|
|
30,75 |
37 |
|
|
|
70 |
69,4 |
70,6 |
|
|
|
|
|
|
|
|
|
|
|
|
35,75 |
42 |
|
|
|
80 |
79,4 |
80,6 |
|
|
|
|
|
|
|
|
|
|
|
|
45,75 |
52 |
|
|
|
||||||||||||||||||
|
Резьба d |
М10 |
М12 |
(М14) |
М16 |
(М18) |
М20 |
|
|||||||||
|
Pa |
1,5 |
1,75 |
2 |
2 |
2,5 |
2,5 |
|
|||||||||
|
bb (для справок) |
32 |
36 |
40 |
44 |
48 |
52 |
|
|||||||||
|
dk |
не болееc |
16,00 |
18,00 |
21,00 |
24,00 |
27,00 |
30,00 |
|
||||||||
|
не болееd |
16,27 |
18,27 |
21,33 |
24,33 |
27,33 |
30,33 |
|
|||||||||
|
не менее |
15,73 |
17,73 |
20,67 |
23,67 |
26,67 |
29,67 |
|
|||||||||
|
ba, не более |
11,2 |
13,7 |
15,7 |
17,7 |
20,2 |
22,4 |
|
|||||||||
|
ds |
не более |
10,00 |
12,00 |
14,00 |
16,00 |
18,00 |
20,00 |
|
||||||||
|
не менее |
9,78 |
11,73 |
13,73 |
15,73 |
17,73 |
19,67 |
|
|||||||||
|
lf, не более |
1,02 |
1,45 |
1,45 |
1,45 |
1,87 |
2,04 |
|
|||||||||
|
k |
не более |
10,00 |
12,00 |
14,00 |
16,00 |
18,00 |
20,00 |
|
||||||||
|
не менее |
9,64 |
11,57 |
13,57 |
15,57 |
17,57 |
19,48 |
|
|||||||||
|
r, не менее |
0,4 |
0,6 |
0,6 |
0,6 |
0,6 |
0,8 |
|
|||||||||
|
v, не более |
1 |
1,2 |
1,4 |
1,6 |
1,8 |
2 |
|
|||||||||
|
dw, не менее |
15,33 |
17,23 |
20,17 |
23,17 |
25,87 |
28,87 |
|
|||||||||
|
w, не менее |
4 |
4,8 |
5,8 |
6,8 |
7,8 |
8,6 |
|
|||||||||
|
Звездообразное углубление |
Номер |
50 |
55 |
60 |
70 |
80 |
90 |
|
||||||||
|
А (размер для справок) |
8,95 |
11,35 |
13,45 |
15,7 |
17,75 |
20,2 |
|
|||||||||
|
t |
не более |
4,02 |
5,21 |
5,99 |
7,01 |
8,00 |
9,20 |
|
||||||||
|
не менее |
3,62 |
4,82 |
5,62 |
6,62 |
7,50 |
8,69 |
|
|||||||||
|
|
Длина цилиндрического стержня ls и длина зажима lg |
|
||||||||||||||
|
ls, не менее |
lg, не более |
ls, не менее |
lg, не более |
ls, не менее |
lg, не более |
ls, не менее |
lg, не более |
ls, не менее |
lg, не более |
ls, не менее |
lg, не более |
|||||
|
Номинальный размер |
Не менее |
Не более |
|
|||||||||||||
|
16 |
15,65 |
16,35 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
20 |
19,58 |
20,42 |
|
|
|
|
|
|
|
|
|
|
|
|
||
|
25 |
24,58 |
25,42 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
30 |
29,58 |
30,42 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
35 |
34,5 |
35,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
40 |
39,5 |
40,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
45 |
44,5 |
45,5 |
5,5 |
13 |
|
|
|
|
|
|
|
|
|
|
|
|
|
50 |
49,5 |
50,5 |
10,5 |
18 |
|
|
|
|
|
|
|
|
|
|
|
|
|
55 |
54,4 |
55,6 |
15,5 |
23 |
10,25 |
19 |
|
|
|
|
|
|
|
|
|
|
|
60 |
59,4 |
60,6 |
20,5 |
28 |
15,25 |
24 |
10 |
20 |
|
|
|
|
|
|
|
|
|
65 |
64,4 |
65,6 |
25,5 |
33 |
20,25 |
29 |
15 |
25 |
11 |
21 |
|
|
|
|
|
|
|
70 |
69,4 |
70,6 |
30,5 |
38 |
25,25 |
34 |
20 |
30 |
16 |
26 |
9,5 |
22 |
|
|
|
|
|
80 |
79,4 |
80,6 |
40,5 |
48 |
35,25 |
44 |
30 |
40 |
26 |
36 |
19,5 |
32 |
15,5 |
28 |
|
|
|
90 |
89,3 |
90,7 |
50,5 |
58 |
45,25 |
54 |
40 |
50 |
36 |
46 |
29,5 |
42 |
25,5 |
38 |
|
|
|
100 |
99,3 |
100,7 |
60,5 |
68 |
55,25 |
64 |
50 |
60 |
46 |
56 |
39,5 |
52 |
35,5 |
48 |
|
|
|
110 |
109,3 |
110,7 |
|
|
65,25 |
74 |
60 |
70 |
56 |
66 |
49,5 |
62 |
45,5 |
58 |
|
|
|
120 |
119,3 |
120,7 |
|
|
75,25 |
84 |
70 |
80 |
66 |
76 |
59,5 |
72 |
55,5 |
68 |
|
|
|
130 |
129,2 |
130,8 |
|
|
|
|
80 |
90 |
76 |
86 |
69,5 |
82 |
65,5 |
78 |
|
|
|
140 |
139,2 |
140,8 |
|
|
|
|
90 |
100 |
86 |
96 |
79,5 |
92 |
75,5 |
88 |
|
|
|
150 |
149,2 |
150,8 |
|
|
|
|
|
|
96 |
106 |
89,5 |
102 |
85,5 |
98 |
|
|
|
160 |
159,2 |
160,8 |
|
|
|
|
|
|
106 |
116 |
99,5 |
112 |
95,5 |
108 |
|
|
|
180 |
179,2 |
180,8 |
|
|
|
|
|
|
|
|
119,5 |
132 |
115,5 |
128 |
|
|
|
200 |
199,075 |
200,925 |
|
|
|
|
|
|
|
|
|
|
135,5 |
148 |
|
|
|
a Р- шаг резьбы. |
||||||||||||||||
|
b Для длин ниже пунктирной линии. |
||||||||||||||||
|
c Для гладких головок. |
||||||||||||||||
|
d Для рифленых головок. |
||||||||||||||||
|
e Диапазон стандартных длин расположен между толстыми поперечными ступенчатыми линиями. Выше пунктирных линий резьба до головки в пределах расстояния трех шагов. Для длин ниже пунктирных линий значения ls и lg вычисляют по формулам: |
||||||||||||||||
|
|
||||||||||||||||
|
|
||||||||||||||||
|
Размеры, заключенные в скобки, по возможности не применять. |
||||||||||||||||
4 Технические требования
Технические требования - в соответствии с таблицей 2.
Таблица 2
|
Сталь |
Нержавеющая сталь |
Цветной металл |
||
|
Общие требования |
Обозначение стандарта |
ИСО 8992 |
||
|
Резьба |
Допуск |
5g6g для класса прочности 12.9; |
||
|
для других классов прочности: 6g |
||||
|
Обозначение стандарта |
ИСО 261, ИСО 965-2, ИСО 965-3 |
|||
|
Механические свойства |
Класс прочности |
< М3: по согласованию ≥ М3 и ≤ М20: 8.8, 9.8, 10.9, 12.9 |
А2-70, А4-70b А3-70, А5-70 |
По согласованию |
|
Обозначение стандарта |
ИСО 898-1a |
ИСО 3506-1 |
ИСО 8839 |
|
|
Предельные размеры, допуски формы и расположения |
Класс точности |
А |
||
|
Обозначение стандарта |
ИСО 4759-1 |
|||
|
Звездообразное углубление |
ИСО 10664 |
|||
|
Поверхность |
После изготовления |
Без покрытия |
Без покрытия |
|
|
Требования к гальванической защите поверхности по ИСО 4042 |
- |
Требования к гальванической защите поверхности по ИСО 4042 |
||
|
Требования к неэлектролитическим цинковым ламеллевым покрытиям по ИСО 10683 |
||||
|
Дефект поверхности |
Предельные значения дефектов поверхности по ИСО 6157-1. По ИСО 6157-3 для класса прочности 12.9 |
- |
- |
|
|
Приемочный контроль |
По ИСО 3269 |
|||
|
а Для винтов, испытание на растяжение для которых невозможно, действительными являются требования по твердости по всему сечению болта. |
||||
|
b Для винтов, изготовленных точением, допускаются: |
||||
|
для размеров ≤ М12 класс прочности А1-70; |
||||
|
для размеров > М12 класс прочности А1-50 с соответствующей маркировкой. |
||||
5 Обозначение
Пример условного обозначения винта с цилиндрической головкой и звездообразным углублением под ключ, с резьбой М5, номинальной длиной l = 20 мм и классом прочности 8.8:
Винт с цилиндрической головкой М5´20 - 8.8 ГОСТ Р ИСО 14579-2009
Приложение А
(справочное)
Масса винтов из углеродистых сталей
В таблице А.1 приведена приблизительная масса винтов из углеродистой стали со стандартными длинами, указанная только для справки.
Таблица А.1
|
Резьба d |
М2 |
М2,5 |
М3 |
М4 |
М5 |
М6 |
М8 |
М10 |
М12 |
(М14) |
М16 |
(М18) |
М20 |
|
Номинальная длина l |
Приблизительная масса винтов из углеродистой стали, кг, на 1000 шт. (ρ = 7,85 кг/дм3) |
||||||||||||
|
3 |
0,155 |
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
0,175 |
0,345 |
|
|
|
|
|
|
|
|
|
|
|
|
5 |
0,195 |
0,375 |
0,67 |
|
|
|
|
|
|
|
|
|
|
|
6 |
0,215 |
0,405 |
0,71 |
1,50 |
|
|
|
|
|
|
|
|
|
|
8 |
0,255 |
0,465 |
0,80 |
1,65 |
2,45 |
|
|
|
|
|
|
|
|
|
10 |
0,295 |
0,525 |
0,88 |
1,80 |
2,70 |
4,70 |
|
|
|
|
|
|
|
|
12 |
0,355 |
0,585 |
0,96 |
1,95 |
2,95 |
5,07 |
10,9 |
|
|
|
|
|
|
|
16 |
0,415 |
0,705 |
1,16 |
2,25 |
3,45 |
5,75 |
12,1 |
20,9 |
|
|
|
|
|
|
20 |
0,495 |
0,825 |
1,36 |
2,65 |
4,01 |
6,53 |
13,4 |
22,9 |
32,1 |
|
|
|
|
|
25 |
|
0,975 |
1,61 |
3,15 |
4,78 |
7,59 |
15,0 |
25,4 |
35,7 |
48,0 |
71,3 |
|
|
|
30 |
|
|
1,86 |
3,65 |
5,55 |
8,30 |
16,9 |
27,9 |
39,3 |
53,0 |
77,8 |
111 |
128 |
|
35 |
|
|
|
4,15 |
6,32 |
9,91 |
18,9 |
30,4 |
42,9 |
58,0 |
84,4 |
120 |
139 |
|
40 |
|
|
|
4,65 |
7,09 |
11,0 |
20,9 |
32,9 |
46,5 |
63,0 |
91,0 |
129 |
150 |
|
45 |
|
|
|
|
7,86 |
12,1 |
22,9 |
36,1 |
50,1 |
68,0 |
97,6 |
138 |
161 |
|
50 |
|
|
|
|
8,63 |
13,2 |
24,9 |
39,3 |
54,5 |
73,0 |
106 |
147 |
172 |
|
55 |
|
|
|
|
|
14,3 |
26,9 |
42,5 |
58,9 |
78,0 |
114 |
156 |
183 |
|
60 |
|
|
|
|
|
15,4 |
28,9 |
45,7 |
63,4 |
84,0 |
122 |
165 |
194 |
|
65 |
|
|
|
|
|
|
31,0 |
48,9 |
67,8 |
90,0 |
130 |
174 |
205 |
|
70 |
|
|
|
|
|
|
33,0 |
52,1 |
71,3 |
96,0 |
138 |
183 |
216 |
|
80 |
|
|
|
|
|
|
37,0 |
58,5 |
80,2 |
108 |
154 |
203 |
241 |
|
90 |
|
|
|
|
|
|
|
64,9 |
89,1 |
120 |
170 |
223 |
266 |
|
100 |
|
|
|
|
|
|
|
71,2 |
98,0 |
132 |
186 |
243 |
291 |
|
110 |
|
|
|
|
|
|
|
|
107 |
144 |
202 |
263 |
316 |
|
120 |
|
|
|
|
|
|
|
|
116 |
156 |
218 |
283 |
341 |
|
130 |
|
|
|
|
|
|
|
|
|
168 |
234 |
303 |
366 |
|
140 |
|
|
|
|
|
|
|
|
|
180 |
250 |
323 |
391 |
|
150 |
|
|
|
|
|
|
|
|
|
|
266 |
343 |
416 |
|
160 |
|
|
|
|
|
|
|
|
|
|
282 |
363 |
441 |
|
180 |
|
|
|
|
|
|
|
|
|
|
|
403 |
491 |
|
200 |
|
|
|
|
|
|
|
|
|
|
|
|
541 |
Приложение В
(справочное)
Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации
|
Обозначение ссылочного международного стандарта |
Обозначение и наименование соответствующего национального стандарта |
|
ИСО 225:1983 |
* |
|
ИСО 6157-1:1988 |
ГОСТ Р ИСО 6157-1-2009 Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения |
|
ИСО 8839:1986 |
ГОСТ Р ИСО 8839-2009 Механические свойства крепежных изделий. Болт, винты, шпильки и гайки из цветных металлов |
|
ИСО 898-1:1999 |
ГОСТ Р 52627-2006 Болты, винты и шпильки. Механические свойства и методы испытаний |
|
ИСО 3269:2000 |
ГОСТ Р ИСО 3269-2009 Изделия крепежные. Приемочный контроль |
|
ИСО 3506-1:1997 |
ГОСТ Р ИСО 3506-1-2009 Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винты и шпильки |
|
ИСО 4042:1999 |
ГОСТ Р ИСО 4042-2009 Изделия крепежные. Электролитические покрытия |
|
ИСО 4753:1999 |
ГОСТ 12414-94 Концы болтов, винтов и шпилек. Размеры |
|
ИСО 4759-1:2000 |
ГОСТ Р ИСО 4759-1-2008 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и С |
|
ИСО 10664:2005 |
ГОСТ Р ИСО 10664-2007 Углубление звездообразное под ключ для болтов и винтов |
|
ИСО 965-2:1998 |
ГОСТ 16093-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором |
|
ИСО 965-3:1998 |
|
|
ИСО 8992:2005 |
* |
|
* Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов. |
|
Библиография
|
[1] |
ИСО 888:1976 |
Болты, винты и шпильки. Номинальные длины и длины резьбы для болтов общего применения |
|
(ISO 888:1976) |
(Bolts, screw and studs; Nominal lengths and thread lengths for general purpose bolts) |
|
|
[2] |
ИСО 10683:2000 |
Изделия крепежные. Неэлектролитические цинковые ламеллевые покрытия |
|
(ISO 10683:2000) |
(Fasteners. Non - electrolytically applied zinc flake coatings) |
|
|
[3] |
ИСО 6157-3:1988 |
Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки специального назначения |
|
(ISO 6157-3:1998) |
(Fasteners; surface discontinuities; part 3: bolts, screws and studs for special requirements) |
Ключевые слова: звездообразное углубление, винт, цилиндрическая головка
