ОТРАСЛЕВОЙ СТАНДАРТ
БЛОКИ С
ДИАФРАГМАМИ ДЛЯ ТРУБОПРОВОДОВ АЭС КОНСТРУКЦИЯ И РАЗМЕРЫ
|
ОСТ
24.125.20-89
|
Дата
введения 01.01.90
1. Настоящий стандарт распространяется на блоки с
диафрагмами из коррозионно-стойкой стали аустенитного класса для трубопроводов
АЭС на рабочее давление и температуру среды (водяной пар и горячая вода):
p = 10,10 МПа (103
кгс/см2), t
= 170 °С;
p = 7,55 МПа (77 кгс/см2),
t = 290 °С;
p = 19,62 МПа (200
кгс/см2), t
= 290 °C;
p = 17,66 МПа (180
кгс/см2), t
= 360 °С;
p = 13,73 МПа (140
кгс/см2), t
= 335 °С;
|
p = 10,79 МПа (110 кгс/см2), t = 55 °С;
p = 9,02 МПа (92 кгс/см2), t = 290 °С;
p = 5,40 МПа (55 кгс/см2), t = 60 °C;
p = 3,92 МПа (40 кгс/см2), t = 290 °С;
p = 3,92 МПа (40 кгс/см2), t = 200 °С.
|
2. Конструкция и размеры
блока с диафрагмой должны соответствовать указанным на черт. 1,
2
и в табл. 1.
Масса, указанная в табл.
1,
- расчетная, приведена для справки.
Масса диафрагмы не
включена в общую массу блока с диафрагмой.
3.
Наименование и обозначение деталей, входящих в блок с диафрагмой, указаны в
табл. 2.
4.
Выбор сварочных материалов производится по ОСТ
24.125.02.
5. Сварные соединения
швов № 1 и 2 - по категории IIА. Контроль и оценка качества сварного соединения
патрубков (шов № 1) в месте установки диафрагмы и угловых соединений (шов № 2)
осуществляются согласно требованиям ПНАЭ
Г-7-010-89 без выполнения радиографического контроля; дополнительно проводятся:
внешний подслойный осмотр в процессе выполнения сварки с регистрацией
результатов контроля; цветная или люминесцентная дефектоскопия; ультразвуковая
дефектоскопия корня шва № 1 по всему периметру по методике
предприятия-изготовителя.
Допускается сварной шов
№ 1 выполнять по типу С-29-1 ПНАЭ
Г-7-009-89.
6. Блоки с диафрагмами
выполнены с двумя парами штуцеров для отбора давления. При необходимости
нерабочая пара штуцеров может быть заглушена на монтаже донышками (см. черт. 1,
поз. 4), поставляемыми в комплекте с блоком диафрагмы.
При контроле размеров D20, d20 и величины смещения
отверстия относительно оси блока по внутреннему диаметру следует использовать
значения, указанные в отраслевых стандартах на патрубки и в рабочих чертежах на
диафрагмы.
7.
Остальные технические требования и маркировка - по ОСТ
108.030.123.
8. Пример условного обозначения блока с
диафрагмой исполнения 24 Dу = 250 мм на параметры
среды p = 3,92 МПа (40 кгс/см2),
t = 290 °С:
БЛОК С ДИАФРАГМОЙ 24 ОСТ 24.125.20.
9. Пример
маркировки: 24 ОСТ 24.125.20
|
Товарный
знак
|

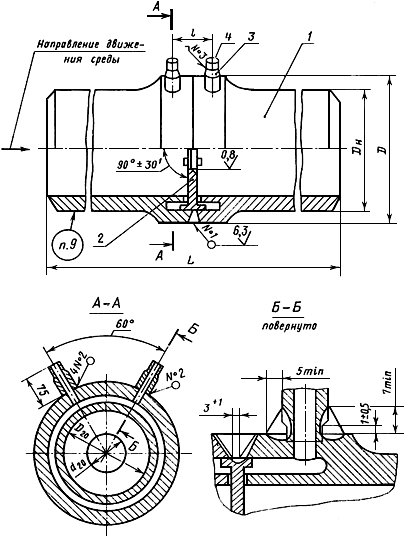

Черт. 1

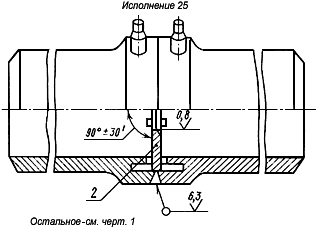

Черт.
2
Таблица
1
Размеры, мм
Исполнение блока с
диафрагмой
|
Условный проход Dу
|
Размеры присоединяемых труб D'н×s'
|
Dн
|
D
|
D20
|
d20
|
L
±5
|
l
+2
-1
|
Масса наплавленного металла, кг
|
Масса, кг
|
p = 19,62 МПа (200
кгс/см2), t = 290 °C; p = 17,66 МПа (180 кгс/см2), t = 360 °С
|
01
|
80
|
108×12
|
110
|
146
|
84
|
По расчету
|
443
|
73
|
0,73
|
14,6
|
02
|
100
|
133×14
|
135
|
169
|
105
|
533
|
83
|
0,93
|
25,6
|
03
|
125
|
159×17
|
165
|
192
|
125
|
643
|
1,2
|
41,9
|
p = 17,66 МПа (180
кгс/см2), t = 360 °С; p = 13,73 МПа (140
кгс/см2), t = 335 °С
|
04*
|
50
|
57×5,5
|
60
|
105
|
46
|
По расчету
|
243
|
73
|
0,9
|
7,6
|
05
|
65
|
76×7,0
|
80
|
125
|
60
|
323
|
1,1
|
11,8
|
06
|
80
|
89×8,0
|
93
|
145
|
72
|
373
|
1,4
|
15,9
|
p = 13,73 МПа (140 кгс/см2), t = 335 °С
|
07
|
100
|
108´9,0
|
110
|
140
|
90
|
По расчету
|
443
|
73
|
0,6
|
15,3
|
08
|
125
|
133×11
|
135
|
162
|
110
|
523
|
0,8
|
25,5
|
09
|
150
|
159×13
|
162
|
190
|
132
|
623
|
1,0
|
41,0
|
10
|
200
|
245×19
|
248
|
278
|
206
|
943
|
83
|
2,6
|
123
|
11
|
250
|
273×20
|
278
|
314
|
232
|
1043
|
4,0
|
165
|
p = 10,79 МПа (110
кгс/см2), t = 55 °С; p = 10,10 МПа (103 кгс/см2), t = 170 °С; p = 9,02 МПа (92 кгс/см2),
t = 290 °С
|
12*
|
50
|
57×4,0
|
60
|
105
|
49
|
По расчету
|
243
|
73
|
0,8
|
7,0
|
13
|
65
|
76×4,5
|
80
|
125
|
66
|
323
|
1,0
|
10,5
|
14
|
80
|
89×5,0
|
93
|
145
|
78
|
373
|
1,4
|
13,5
|
15
|
100
|
108×7,0
|
110
|
154
|
94
|
443
|
0,95
|
16,8
|
16
|
125
|
133×8,0
|
135
|
177
|
117
|
533
|
1,15
|
23,8
|
17
|
150
|
159×9,0
|
161
|
201
|
141
|
643
|
1,3
|
33,6
|
18
|
200
|
219×12,0
|
222
|
260
|
195
|
923
|
1,65
|
76,3
|
19
|
300
|
325×16,0
|
328
|
360
|
293
|
1273
|
83
|
2,15
|
185
|
p = 5,40 МПа (55 кгс/см2),
t = 60 °C; p = 3,92 МПа (40 кгс/см2),
t = 290 °С
|
20
|
100
|
108×5,0
|
110
|
158
|
98
|
По расчету
|
463
|
73
|
1,04
|
16,8
|
21
|
125
|
133×6,0
|
135
|
181
|
121
|
543
|
1,16
|
23,8
|
22
|
150
|
159×6,5
|
161
|
206
|
146
|
643
|
1,3
|
33,6
|
23
|
200
|
220×8,0
|
222
|
268
|
204
|
923
|
1,7
|
76,3
|
p = 5,40 МПа (55 кгс/см2),
t = 60 °C; p = 3,92 МПа (40 кгс/см2),
t = 290 °С; p = 3,92 МПа (40 кгс/см2),
t = 200 °С
|
24
|
250
|
273×11
|
275
|
316
|
251
|
По расчету
|
1163
|
73
|
1,95
|
104
|
25
|
300
|
325×12
|
328
|
368
|
301
|
1273
|
|
2,25
|
152
|
_____________
* При новом
проектировании не применять
Таблица 2
Исполнение блока с
диафрагмой
|
Патрубок (поз. 1) 2 шт.
|
Диафрагма (поз. 2) 1 шт.
|
Штуцер (поз. 3) 4 шт.
|
Донышко (поз. 4) 2 шт.
|
Исполнение
|
Обозначение
|
01
|
1-01
|
2-01
|
3-01
|
01 ОСТ 24.125.21
|
1-02
|
02
|
1-03
|
2-02
|
1-04
|
03
|
1-05
|
2-03
|
1-06
|
04
|
1-07
|
2-04
|
05
|
1-08
|
2-05
|
06
|
1-09
|
2-06
|
07
|
1-10
|
2-07
|
1-11
|
08
|
1-12
|
2-08
|
1-13
|
09
|
1-14
|
2-09
|
1-15
|
10
|
1-16
|
2-10
|
1-17
|
11
|
1-18
|
2-11
|
1-19
|
12
|
1-20
|
2-12
|
13
|
1-21
|
2-13
|
14
|
1-22
|
2-14
|
15
|
1-23
|
2-15
|
1-24
|
16
|
1-25
|
2-16
|
1-26
|
17
|
1-27
|
2-17
|
1-28
|
18
|
1-29
|
2-18
|
1-30
|
19
|
1-31
|
2-19
|
1-32
|
20
|
1-33
|
2-20
|
|
|
1-34
|
21
|
1-35
|
2-21
|
1-36
|
22
|
1-37
|
2-22
|
1-38
|
23
|
1-39
|
2-23
|
1-40
|
24
|
1-41
|
2-24
|
1-42
|
25
|
1-43
|
2-25
|
1-44
|
10. Конструкция и
размеры патрубков должны соответствовать указанным на черт. 3
- 7
и в табл. 3.
Масса патрубков,
указанная в табл. 3, - расчетная, приведена для справки.
11.
Для изготовления патрубков применяются трубы по ТУ 14-3-197 для трубопроводов
групп В и С, по ТУ 14-3-935 для трубопроводов группы С и заготовки из стали
марки 08Х18Н10Т по ГОСТ
5632
группы IIIБ по ОСТ
108.109.01.
Допускается применять заготовки категории А и Г по ОСТ
108.109.01.
12.

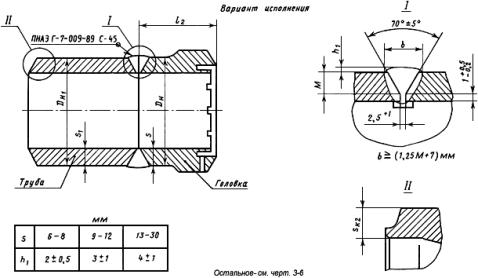

Допускается изготовление патрубков сварными из двух частей: головки и трубы
(см. черт. 7).
Сварочные материалы
следует применять по ОСТ
24.125.02. Контроль и испытания сварного шва должны проводиться по ПНАЭ
Г-7-010-89 (категория IIА). Размеры заготовок устанавливаются
технологическим процессом.
13.
Остальные технические требования - по ОСТ
108.030.123.
14. Пример условного обозначения
патрубка исполнения 1-41 Dу = 250 мм на параметры
среды p = 3,92 МПа (40 кгс/см2),
t = 290 °С:
ПАТРУБОК 1-41 ОСТ 24.125.20.
15. Пример
маркировки: 1-41 ОСТ 24.125.20
|
Товарный
знак
|
16. Конструкция и

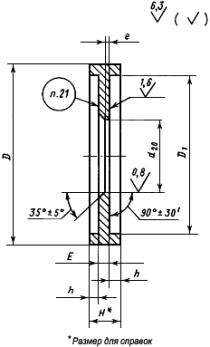

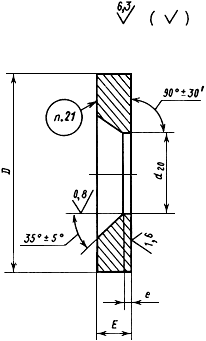

размеры диафрагмы должны соответствовать указанным на черт. 8,
9
и в табл. 4.
17.
Материал диафрагм - листовая сталь марки 08Х18Н10Т по ГОСТ
7350,
подвергаемая контролю внутренних дефектов неразрушающими методами по ГОСТ
22727.
18. Размеры 90°± 30’, d20 и шероховатость окончательно достигаются и контролируются в
сборе (см. черт.1).
19.
Остальные технические требования - по ОСТ
108.030.123.
20. Пример условного
обозначения диафрагмы исполнения 2 - 24 Dу = 250 мм на параметры среды p = 3,92 МПа (40 кгс/см2),
t = 290 °С:
ДИАФРАГМА 2-24 ОСТ 24.125.20.
21. Пример
маркировки: 2-24 ОСТ 24.125.20
|
Товарный
знак
|

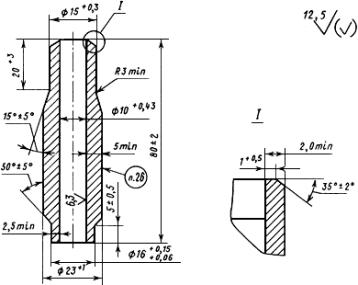

22. Конструкция и
размеры штуцера должны соответствовать черт. 10.
Масса штуцера 0,15 кг -
расчетная, приведена для справки.
23.
Материал штуцеров - круглая сталь марки 08Х18Н10Т по ГОСТ
5949
с Rm
≥ 334 МПа (34 кгс/мм2) и Rp0,2 ≥ 157 МПа (16
кгс/мм2) при t
= 350 °С.
24.
Остальные технические требования - по ОСТ
108.030.123.
25. Пример условного
обозначения штуцера исполнения 3-01:
ШТУЦЕР 3-01 ОСТ 24.125.20.
26.
Пример маркировки: 3-01 ОСТ 24.125.20
|
Товарный
знак
|
Черт. 3
Черт. 4
_____________
*
Внутреннюю кромку притупить. Контроль осуществлять визуально по эталону.
** Для исполнения
12 принять 2,7-0,3 мм.
Черт. 5
_____________
* Внутреннюю
кромку притупить. Контроль осуществлять визуально по эталону.
Черт. 6

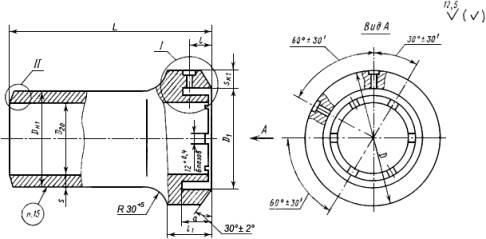

Черт. 7
