РОССИЙСКИЙ РЕЧНОЙ РЕГИСТР

РАСЧЕТ ЗУБЧАТЫХ ПЕРЕДАЧ
НА ПРОЧНОСТЬ

Руководство
Р.007-2004

Москва
2004

Утверждено приказом Российского Речного Регистра № 32-п от 24.12.2004 г.

Введено в действие с 07.02.2005 г.

Издание 1

Ответственный за выпуск - В.Ю. Иванова

СОДЕРЖАНИЕ

1. Общие положения. 2

1.1. Область распространения. 2

1.2. Требования к прочности. 2

1.3. Перечень требуемых расчетов. 2

2. Определения, пояснения и обозначения. 2

2.1. Определения и пояснения. 2

2.2. Обозначения. 3

2.3. Особенности записи некоторых формул. 5

3. Проверочный расчет зубьев на поверхностную контактную прочность. 5

3.1. Цилиндрические зубчатые колеса. 5

3.2. Конические зубчатые колеса. 11

3.2.1. Прямозубые колеса. 11

3.2.2. Колеса с непрямыми зубьями. 13

3.3. Определение допускаемых контактных напряжений. 14

3.3.1. Цилиндрические зубчатые колеса. 14

3.3.2. Прямозубые конические колеса. 16

3.3.3. Конические колеса с непрямыми зубьями. 16

4. Расчет зубьев на глубинную контактную прочность. 16

5. Запас прочности при перегрузках. 18

6. Расчет зубьев на выносливость при изгибе. 18

6.1. Цилиндрические зубчатые колеса. 18

6.2. Конические зубчатые передачи. 20

6.2.1. Прямозубые колеса. 20

6.2.2. Конические колеса с непрямыми зубьями. 21

6.3. Определение допускаемого напряжения изгиба зубьев. 21

6.3.1. Цилиндрические зубчатые колеса. 21

6.3.2. Конические колеса с прямыми зубьями. 26

6.3.3. Конические колеса с непрямыми зубьями. 26

6.4. Запас прочности при изгибе максимальной нагрузкой. 26

7. Расчет зубьев на заедание. 28

8. Особенности расчета на прочность цилиндрических передач новикова. 28

8.2. Напряжения изгиба. 28

8.3. Допускаемые напряжения. 29

9. Особенности расчета на прочность планетарных передач. 29

10. Вероятностные расчеты на прочность зубчатых передач. 31

11. Расчет напряженного состояния зубчатых колес с применением дискретных моделей метода конечных элементов. 32

11.1. Цель расчета. 32

11.2. Особенности подхода к расчету прочности. 32

11.3. Свойства применяемых материалов. 32

11.4. Расчет напряженно-деформированного состояния. 32

12. Расчет зубьев на усталостную прочность при использовании дискретных моделей мкэ. 32

12.1. Общие замечания. 32

12.2. Методика расчета. 33

12.3. Оценка безопасности по критериям статической и усталостной прочности. 34

Приложение. Примеры расчета зубчатых передач на прочность. 34

Литература. 41

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. ОБЛАСТЬ РАСПРОСТРАНЕНИЯ

1.1.1. Требования настоящего руководства предназначены для работников Речного Регистра и проектантов (изготовителей) главных и ответственных вспомогательных зубчатых передач с цилиндрическими и коническими колесами, а также планетарных передач, предназначенных для применения на судах с классом Речного Регистра. Они распространяются на изготовленные из стали со степенью точности изготовления 5 - 9 в соответствии с ГОСТ 1643-81 внешние и внутренние эвольвентные зацепления с прямыми, косыми или шевронными зубьями с линейным или точечным контактом, а также конические эвольвентные поверхности с прямыми, тангенциальными или круговыми зубьями, работающие со смазкой маслом и окружными скоростями не более 70 м/с.

1.1.2. Передачи могут быть спроектированы в соответствии с методиками организации-проектанта. Если эти методики и программные продукты согласованы Речным Регистром, представление расчета главных и ответственных вспомогательных зубчатых передач на прочность в составе технической документации не требуется. В противном случае для каждого зубчатого зацепления рассматриваемых передач организация-проектант должна представить список исходных данных установленного Речным Регистром образца или результаты расчета по методике, изложенной в настоящем руководстве.

1.2. ТРЕБОВАНИЯ К ПРОЧНОСТИ

Зубчатые передачи должны быть признаны удовлетворяющими условиям прочности, если одновременно выполняются следующие требования:

поверхностные контактные напряжения sНР меньше допускаемых стНР или, по меньшей мере, равны им;

запас прочности по отношению к глубинным разрушениям  больше допускаемого SНРгл или равен ему;

запас прочности при перегрузках  по отношению к глубинным разрушениям больше единицы, но не менее ;

напряжения sF у основания зуба (на изгиб) меньше допускаемых sFP или, по меньшей мере, равны им;

запас прочности при изгибе максимальной нагрузкой  больше предельно допускаемого SFP или равен ему;

запас стойкости против заедания SS больше допускаемого SSP или равен ему.

1.3. ПЕРЕЧЕНЬ ТРЕБУЕМЫХ РАСЧЕТОВ

Если в соответствии с 1.1.2 организация-проектант представляет Речному Регистру результаты расчета зубчатых зацеплений на прочность, то этот расчет должен включать в себя следующие разделы [1 - 6]:

.1. проверочный расчет зубьев на поверхностную контактную прочность;

.2. проверочный расчет зубьев на глубинную контактную прочность, в том числе и при перегрузках;

.3. проверочный расчет зубьев на выносливость при изгибе, в том числе максимальной нагрузкой;

.4. расчет зубьев на заедание.

2. ОПРЕДЕЛЕНИЯ, ПОЯСНЕНИЯ И ОБОЗНАЧЕНИЯ

2.1. ОПРЕДЕЛЕНИЯ И ПОЯСНЕНИЯ

Все термины, встречающиеся в тексте руководства, отвечают требованиям стандартов. Ниже приведены определения наиболее часто используемых терминов и пояснения к ним.

Зубчатое зацепление - кинематическая пара, образованная зубчатыми колесами передачи.

Шестерня - зубчатое колесо с меньшим числом зубьев. При одинаковом числе зубьев зубчатых колес шестерней называется ведущее зубчатое колесо. Параметры шестерни помечаются нижним индексом «1».

Колесо - зубчатое колесо с большим числом зубьев. При одинаковом числе зубьев зубчатых колес колесом называется ведомое зубчатое колесо. Параметры колеса помечаются нижним индексом «2».

Прямозубое зубчатое колесо - зубчатое колесо с прямыми зубьями.

Косозубое зубчатое колесо - цилиндрическое зубчатое колесо с винтовыми зубьями, теоретические линии которых эквидистантны и на развертке соосной цилиндрической поверхности являются параллельными прямыми.

Прямой зуб - зуб, делительная теоретическая линия которого лежит в плоскости осевого сечения зубчатого колеса.

Винтовой зуб - зуб, теоретическая линия которого образована сложным движением точки по соосной поверхности: равномерным движением по линии пересечения этой поверхности с плоскостью осевого сечения зубчатого колеса и равномерным вращением вокруг его оси.

Начальная поверхность зубчатого колеса - соосная поверхность зубчатого колеса, в любой точке касания которой с соосной поверхностью другого зубчатого колеса передачи проходящие через нее линии зубьев или идентичные им линии имеют общую касательную, и вектор скорости относительного движения зубчатых колес направлен вдоль нее или равен нулю.

Начальная окружность зубчатого колеса - каждая из взаимокасающихся концентрических окружностей зубчатых колес передачи, принадлежащая начальной поверхности данного зубчатого колеса.

Полюсная линия - линия касания начальных поверхностей.

Полюс зацепления - точка или одна из точек начальных поверхностей зубчатых колес.

Модификация поверхности зуба (модификация) - преднамеренное отклонение поверхности зуба от главной поверхности, осуществляемое для компенсации действия факторов, отрицательно влияющих на работу зубчатой передачи.

Продольная модификация зуба - модификация поверхности зуба по линии зуба.

Делительная поверхность зубчатого колеса - соосная поверхность зубчатого колеса, которая является базой для определения элементов зубьев и их размеров.

Соосная поверхность зубчатого колеса - поверхность вращения, ось которой совпадает с осью зубчатого колеса.

Делительная окружность - окружность с центром на оси зубчатого колеса, лежащая в торцовом сечении и принадлежащая делительной поверхности зубчатого колеса.

Шевронное цилиндрическое зубчатое колесо - цилиндрическое зубчатое колесо, венец которого по ширине состоит из участков с правыми и левыми зубьями.

Правый (левый) зуб - зуб, имеющий теоретические линии, точки на которых движутся по часовой стрелке (против часовой стрелки) при удалении от наблюдателя, смотрящего со стороны выбранного торца.

Коническая зубчатая передача - зубчатая передача с пересекающимися осями, у зубчатых колес которой аксоидные, начальные и делительные поверхности конические.

Аксоидная поверхность зубчатого колеса передачи - каждая из поверхностей, описываемых мгновенной осью относительного движения зубчатых колес передачи, относящаяся к данному зубчатому колесу.

Мгновенная ось в зубчатой передаче с пересекающимися осями - воображаемая линия, вокруг которой происходит мгновенное вращение зубчатого колеса относительно его сопряженного зубчатого колеса.

Ортогональная зубчатая передача - зубчатая передача, межосевой угол которой равен 90°.

Делительный конус - коническая поверхность производящего конического зубчатого колеса, т.е. плоскость, которая вместе с делительным конусом является базовой для определения элементов зубьев и их геометрических размеров.

Эквивалентная цилиндрическая передача - передача, которой при расчете прочности условно заменяют коническую передачу с прямыми зубьями и колеса которой имеют в главном сечении шаги, размеры и форму зубьев, идентичные размерам и форме прямых зубьев колес конической передачи.

Биэквивалентная цилиндрическая передача - передача, которой при расчете прочности условно заменяют коническую передачу с непрямыми зубьями и колеса которой имеют размеры и форму зубьев, идентичные размерам и форме зубьев конических колес с непрямыми зубьями в сечении, нормальном к средней линии зубьев.

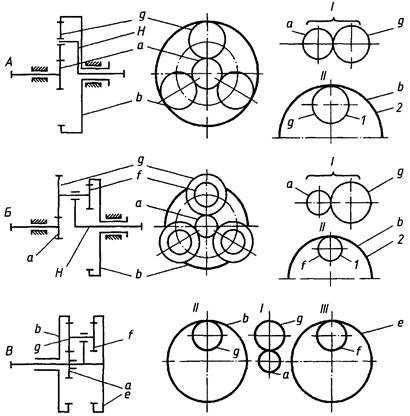

Планетарная передача - планетарный механизм, состоящий из зубчатых колес, в котором геометрическая ось хотя бы одного из колес подвижна.

Водило - звено планетарного механизма, в котором установлены зубчатые колеса с подвижными осями - сателлиты.

2.2. ОБОЗНАЧЕНИЯ

В руководстве приняты следующие обозначения:

Aj - коэффициент приведенных глубинных касательных напряжений в соответствии с заданным сроком службы;

аC - отношение коэффициентов жесткости;

aM - отношение приведенных масс;

aw - межосевое расстояние, мм;

a - угол профиля исходного контура, град;

aе - коэффициент градиента напряжений;

an - угол зацепления в нормальном сечении, град;

at - угол зацепления в торцевом сечении, град;

aw - угол зацепления в полюсе в торцевой плоскости на начальном цилиндре, град;

as - теоретический коэффициент концентрации напряжений, используется при расчете концентрации напряжений  изгиба максимальной нагрузкой;

B - рабочая ширина зубчатого венца, мм (обобщенный параметр);

bw - рабочая ширина зубчатого венца, мм;

b - делительный угол наклона линии зуба, град;

bb - угол наклона зубьев на основном цилиндре, град;

bn - угол наклона зубьев конических зубчатых колес в нормальном сечении, град;

с - коэффициент удельной жесткости пары зубьев передачи, МПа;

CT - степень точности изготовления по нормам плавности в соответствии с ГОСТ 1643-81;

cm1 - коэффициент удельной нормальной жесткости пары зубьев, МПа;

d - диаметр делительной окружности, мм;

dm - средний делительный диаметр конического зубчатого колеса, мм;

dw - диаметр начальной окружности, мм;

dwе - внешний начальный диаметр конического зубчатого колеса, мм;

D - ошибка окружного шага или профиля, мкм;

δ - угол начального конуса, град;

δН - коэффициент, учитывающий жесткость зубьев и особенности работы передачи с непрямыми зубьями;

Е1, Е2 - модули упругости первого рода материалов шестерни и колеса соответственно, МПа;

ea - коэффициент торцового перекрытия;

eb - коэффициент осевого перекрытия;

fkv - фактическое отклонение положения контактных линий, мм;

f1 - коэффициент перекрытия профиля;

f2 - коэффициент, учитывающий точность изготовления передачи;

j - параметр толщины упрочненного слоя;

g0 - коэффициент, учитывающий влияние разности шагов зацепления зубьев шестерни и колеса;

gh - коэффициент, учитывающий глубину азотирования;

gА - коэффициент, учитывающий влияние амплитуд напряжений противоположного знака;

hа - высота делительной головки зуба, мм;

ht - толщина упрочненного слоя, расстояние от поверхности до точки, в которой твердость упрочненного слоя равна твердости сердцевины, мм;

H0 - твердость поверхности зуба, НВ, HV или HRCЭ;

НK - твердость сердцевины зуба, НВ, HV или HRCЭ;

i - передаточное отношение между ведущим и ведомым валами;

KА - коэффициент внешней динамической нагрузки, передаваемой от двигателя на зубчатую передачу;

KП - коэффициент распределения нагрузки между параллельными потоками мощности;

Kc - коэффициент, учитывающий неравномерность распределения нагрузки между сателлитами;

KШ - коэффициент неравномерности распределения нагрузки между полушевронами;

Kbe - коэффициент ширины зубчатого венца;

KFd - коэффициент, учитывающий влияние деформационного упрочнения;

КFg - коэффициент, учитывающий влияние шлифования переходной поверхности зуба;

KFa, KFb, KFv - аналоги коэффициентов KHa, KHb, KHv при расчете на выносливость при изгибе;

KFx - коэффициент, учитывающий размеры зубчатого колеса;

KHa - коэффициент, учитывающий распределение нагрузки между парами зубьев;

KHb - коэффициент, учитывающий неравномерность распределения нагрузки по длине контактных линий;

KHv - коэффициент, учитывающий «внутреннюю» динамическую нагрузку в зацеплении;

Kδ - коэффициент, учитывающий отклонение суммарной длины контактных линий от их среднего значения;

Lh - требуемый ресурс передачи, ч;

m - модуль, мм;

mn - модуль нормальный, мм;

µT - коэффициент, учитывающий возможность возникновения трещины в упрочненном слое ранее, чем в сердцевине зуба;

n - частота вращения, мин-1;

NKП - номер конструкции передачи с коническими колесами;

nc - число сателлитов;

NHE - эквивалентное число циклов перемены напряжений;

NH lim - базовое число циклов напряжений;

Nk - число циклов напряжений в соответствии с заданным сроком службы;

vF - коэффициент понижения несущей способности конических колес по сравнению с цилиндрическими;

v1, v2 - коэффициенты Пуассона материалов шестерни и колеса соответственно;

P - мощность, кВт;

Ra - среднее арифметическое отклонение профиля шероховатости по ГОСТ 2789-73*, мкм;

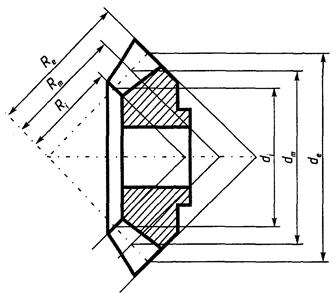

Re - внешнее делительное (начальное) конусное расстояние, мм;

ReH - предел текучести материала, МПа;

Rm - временное сопротивление материала на растяжение, МПа;

Rz - высота неровностей профиля шероховатости по ГОСТ 2789-73*, мкм;

ρa - радиус профиля головки, мм;

ρfn - радиус кривизны переходной кривой в опасном сечении, мм;

ρv - приведенный радиус кривизны сопряженных профилей зубьев в полюсе зацепления, мм;

SF - запас прочности при изгибе;

 - запас прочности при изгибе максимальной нагрузкой;

SHгл - запас прочности по отношению к глубинным разрушениям;

 - запас прочности по отношению к глубинным разрушениям при перегрузках;

SS - запас стойкости против заедания;

sy - коэффициент безопасности;

sF - напряжения изгиба у основания зуба, МПа;

sFP - допускаемые напряжения изгиба у основания зуба, МПа;

sH - поверхностные контактные напряжения, МПа;

sНР - допускаемые контактные напряжения, МПа;

Σ - межосевой угол конических зубчатых колес, град;

TF - расчетный вращающий момент для определения напряжений изгиба, Н · мм;

TH - расчетный вращающий момент для определения контактных напряжений зуба, Н · мм;

Tmax - максимальный вращающий момент, Н · мм;

U - передаточное число, равное отношению числа z1 зубьев колеса к числу z2 зубьев шестерни;

V - окружная скорость, м/с;

Vm - окружная скорость по средней делительной окружности конического колеса, м/с;

VΣ - суммарная скорость качения, м/с;

wHv - удельная окружная динамическая сила, Н/мм;

х - коэффициент осевого смещения зубчатого колеса;

YT - коэффициент, учитывающий технологию изготовления;

YF - коэффициент, учитывающий форму зуба;

YFL - коэффициент долговечности (числа циклов);

Yk - коэффициент пространственного изменения напряжений;

YN - коэффициент числа циклов;

YR - коэффициент, учитывающий шероховатость переходной поверхности;

YZ - коэффициент, учитывающий способ получения заготовки зубчатого колеса;

уa - износ зубьев в результате приработки, мм;

Yb - коэффициент, учитывающий наклон зубьев;

Ye - коэффициент, учитывающий перекрытие зубьев;

Ys - коэффициент, учитывающий градиент напряжений и чувствительность материала к концентрации напряжений;

z - число зубьев;

ZE - коэффициент, учитывающий механические свойства материала, МПа;

ZH - коэффициент, учитывающий форму сопряженных поверхностей зубьев в полюсе зацепления;

Zk - коэффициент, учитывающий длину условной линии контакта по высоте зуба в зацеплении Новикова;

ZL - коэффициент смазки;

ZM - коэффициент материала;

ZN - коэффициент долговечности;

ZR - коэффициент, учитывающий шероховатость поверхностей зубьев;

ZV - коэффициент, учитывающий окружную скорость;

Zb - коэффициент, учитывающий действительную площадь контакта в зацеплении Новикова;

Ze - коэффициент, учитывающий суммарную длину контактных линий;

Zv - эквивалентное число зубьев;

Zvt - эквивалентное число зубьев конического зубчатого колеса.

2.3. ОСОБЕННОСТИ ЗАПИСИ НЕКОТОРЫХ ФОРМУЛ

Отдельные формулы в настоящем руководстве заканчиваются в правой части неравенством типа Y = .......... ³ 1.

Это означает, что если в результате расчета значение определяемого параметра не отвечает поставленному условию, следует принимать его равным значению, указанному в неравенстве. Например, если расчет дает Y < 1, то следует принимать Y = 1.

3. ПРОВЕРОЧНЫЙ РАСЧЕТ ЗУБЬЕВ НА ПОВЕРХНОСТНУЮ КОНТАКТНУЮ ПРОЧНОСТЬ

3.1. ЦИЛИНДРИЧЕСКИЕ ЗУБЧАТЫЕ КОЛЕСА

Расчет необходим для проверки устойчивости профиля зубьев к износу и питтингу. Методика основана на расчете контактных напряжений sH по Герцу с помощью следующих формул:

                                       (3.1-1)

где Z - коэффициент:

Z = ZH · ZE · Zε,                                                                (3.1-2)

ZH - коэффициент, учитывающий форму сопряженных поверхностей зубьев в полюсе зацепления:

                                         (3.1-3)

bb - угол наклона зубьев на основном цилиндре; для прямозубых передач bb = 0;

atw - угол зацепления в полюсе в торцовой плоскости на начальном цилиндре; в проектировочном расчете atw можно определить из выражения:

                           (3.1-4)

z1, z2 - число зубьев шестерни и колеса соответственно;

x1, х2 - коэффициенты осевого смещения шестерни и колеса соответственно;

a - угол профиля исходного контура;

at - угол зацепления в торцевом сечении:

at = arctg(tga/cosb), invat = tgat - at, invatw =tgatw - atw;   (3.1-5)

b - делительный угол наклона линии зуба.

В проверочном расчете

atw = arccos[mn(z1 + z2)cosat/(2awcosb)],                         (3.1-6)

где mn - модуль нормальный, мм;

aw - межосевое расстояние, мм.

В формулах (3.1-1) и (3.1-4) знак «плюс» выбирают для внешнего зацепления, знак «минус» - для внутреннего;

ZE - коэффициент, учитывающий механические свойства материала, Н0,5/мм (МПа0,5):

                               (3.1-7)

v1, v2 - коэффициенты Пуассона материалов шестерни и колеса;

Е1, Е2 - модули упругости I рода материалов шестерни и колеса, МПа. Для стальных зубчатых колес ZE = 190 МПа0,5;

Ze - коэффициент, учитывающий суммарную длину контактных линий. Коэффициент Ze, который иногда называют коэффициентом перекрытия, описывает те же параметры, что и коэффициент KНa распределения нагрузки между парами зубьев. При представлении коэффициента KНa как доли нагрузки на рассчитываемую пару зубьев [см. уравнения (3.1-26) и (3.1-35)] ZE = 1. При расчете прямозубых передач (eb = 0) внешнего зацепления с помощью коэффициента Ze можно учесть благоприятное воздействие коэффициента ea торцового перекрытия на контактную прочность и при KНa = 1 принять

                                                 (3.1-8)

ea - торцовый коэффициент перекрытия:

ea = ea1 + ea2;                                                                    (3.1-9)

ea1, ea2 - коэффициенты перекрытия соответственно шестерни и колеса, определяемые высотой головок зубьев:

                                             (3.1-10)

da1, da2 - диаметр окружности вершин зубьев шестерни и колеса соответственно:

для внешнего зацепления

                                      (3.1-11)

для внутреннего зацепления:

без учета конкретного зуборезного инструмента

                                    (3.1-12)

при окончательной обработке колеса зуборезным долбяком

                             (3.1-13)

где Dy - коэффициент уравнительного смещения:

Dy = (x2 ± x1) - y;                                                              (3.1-14)

y - коэффициент воспринимаемого смещения:

y = (aw - а)/mn;                                                                  (3.1-15)

a - делительное межосевое расстояние:

                                                               (3.1-16)

hа - коэффициент головки зубьев;

Dy02 - коэффициент уравнительного смещения для станочного зацепления колеса с внутренними зубьями и долбяка:

Dy02 = x2 - х0 - y02;                                                             (3.1-17)

x0 - коэффициент смещения долбяка;

y02 - коэффициент воспринимаемого смещения станочного зацепления долбяка с колесом:

                     (3.1-18)

z0 - число зубьев долбяка;

mt - модуль торцовый: mt = m/cosb;

a - угол профиля исходного контура;

k2 - коэффициент:

при x2 < 2k2 = 0,25 - 0,125x2,

при x2 ³ 2k2 = 0;

db1, db2 - основной диаметр шестерни и колеса соответственно:

db1 = d1cosat; db2 = d2cosat;                                             (3.1-19)

d1, d2 - делительный диаметр шестерни и колеса соответственно:

d1 = mnz1/cosb, d2 = mnz2/cosb;                                         (3.1-20)

eb - коэффициент осевого перекрытия:

                                                                 (3.1-21)

f1 - коэффициент перекрытия профиля; для главных передач f1 = 1,0, для передач якорных лебедок f1 = 0,90, для зубчатых приводов баллера руля f1 = 0,75.

Для косозубых передач при eb < 1 и KHa = 1,0

                                (3.1-22)

а при eb ³ 1

                                                                   (3.1-23)

B - рабочая ширина зубчатого венца колеса, мм; для нешевронных колес при eb £ ea В = bw, при eb > ea В = bwea/eb, для шевронных колес B = 2bw;

dw - диаметр начальной окружности, мм;

TH - расчетный вращающий момент при определении контактной выносливости в полюсе зацепления, Н · мм.

В случае постоянной нагрузки (постоянной передаваемой мощности Р, кВт) TH определяют с помощью формулы:

TH = 9,554 · 106Р/n,                                                         (3.1-24)

где n - частота вращения, мин-1.

В случае переменной нагрузки TH определяют по действующим стандартам с использованием методов эквивалентного числа циклов, эквивалентных моментов и эквивалентных напряжений. При этом необходимо учитывать вид циклограммы, режим нагружения и представлять кривую усталости двумя наклонными участками. При проведении традиционных инженерных расчетов чаще используют метод эквивалентного числа циклов, который обеспечивает более высокие значения TH, чем метод эквивалентных напряжений. Вместе с этим, при автоматизированном проектировании и организации вероятностных расчетов более предпочтительным считается метод эквивалентных напряжений;

KН - коэффициент:

KН = KАKПKШKНaKНbKНv;                                                (3.1-25)

KА - коэффициент внешней динамической нагрузки, передаваемой от двигателя на зубчатую передачу, зависит от типа двигателя и соединения между двигателем и передачей. Коэффициент KА должен быть указан в техническом задании на проектирование. Если внешние динамические нагрузки учтены циклограммой нагружения, и следовательно, при определении TH, то KA = 1,0. В противном случае:

для турбинных электрических и дизельных приводов с гидравлической или электромагнитной муфтой скольжения между двигателем и передачей KA = 1,0;

для дизельных приводов с высокоупругой муфтой между двигателем и передачей KA = 1,25;

для дизельных приводов, не имеющих в своем составе высокоупругих муфт KA = 1,4.

Допускается принимать значения коэффициента KA по итогам расчета крутильных колебаний энергетической установки с последующим подтверждением этого значения результатами экспериментального исследования головного судна (тензометрирование, торсиографирование);

KП - коэффициент неравномерности распределения нагрузки между параллельными потоками мощности в многопоточных редукторах или между сателлитами в планетарных передачах. В передачах с раздвоением потока мощности KП = 1,1. В однопоточных передачах KП = 1,0. Для планетарных передач коэффициент KП зависит от числа сателлитов, точности изготовления и жесткости деталей редуктора и должен быть задан по результатам специального расчета;

KШ - коэффициент неравномерности распределения нагрузки между полушевронами. Устанавливается в зависимости от типа опор плавающих валов, расстояния между полушевронами и кинематической точности передачи и для расчета на прочность задается в явном виде. Для нешевронных зубчатых колес KШ = 1,0;

KНa - коэффициент, учитывающий распределение нагрузки между зубьями; для прямозубых передач при ea < 2 коэффициент KНa = 1.

В случае, когда обеспечено двухпарное зацепление при выполнении условия отсутствия интерференции продольной кромки внешнего зуба с главной поверхностью внутреннего, приводящей к заклиниванию при упоре вершин зубьев (см. [1]), или имеет место Ea - парное зацепление (Ea - целая часть ea) при ea > 2, для прямозубых передач с целью расчета KНa может быть использована формула, справедливая также для косозубых передач при ea ³ eb;

  (3.1-26)

где Ke - коэффициент, учитывающий отклонение суммарной длины контактных линий от их среднего значения bwea/cosbb:

                                         (3.1-27)

Первое уравнение (3.1-27) справедливо при na + nb £ 1, второе - при b = 0, третье - при na + nb > 1;

na, nb - дробные части ea и eb;

Ea1, Еa2 - целые части ea1, ea2 (см. выше);

ан - коэффициент, при b = 0 ан = 1, в остальных случаях ан = 0,9;

bb - основной угол наклона: bb = arcsin(sinbcosa);

KHv - коэффициент, учитывающий динамическую нагрузку в зацеплении; определяется в дорезонансной зоне в соответствии с ГОСТ 21354-87, а в резонансной и зарезонансной зонах - согласно рекомендациям ISO/DIN 6336/1 (см. также номограммы [1]);

с' - коэффициент удельной жесткости пары зубьев, Н/мм2 (МПа); для передач с исходным контуром по ГОСТ 13755-81 :

     (3.1-28)

где zv - эквивалентное число зубьев:

zv1 = z1/[cosbcos(2bb)], zv2 = z2zv1/z1;                                (3.1-29)

для передач с внутренним зацеплением zv2 = ∞;

для передач с исходным контуром, отличающимся от контура по ГОСТ 13755-81, и при внутреннем зацеплении косозубых колес для определения с' может быть использована методика [1], в соответствии с которой для внешнего зацепления , где KB - коэффициент, учитывающий отличие коэффициента податливости  при отклонении параметров  и a соответственно от  и a = 20°:

     (3.1-30)

где a - в радианах (aрад = a°p/180);

при a = 0,35 рад (20°) и  следует принимать KB = 1,0.

Для внутреннего зацепления см. формулы и табл. [1];

g - разность погрешностей основных шагов смежных пар зубьев передачи, мм:

                                                  (3.1-31)

e - погрешность в долях среднего квадратического отклонения, определяемая по задаваемой доверительной вероятности Р с использованием функции Лапласа:

при Р = 0,8e = 0,842,

при Р = 0,95e = 1,645,

при Р = 0,99e = 2,326,

при Р = 0,99999e = 4,265;

sg0 - параметр, для поверхностно упрочненных зубьев sg0 = 0,2;

fpb1, fpb2 - погрешности шагов зубьев шестерни и колеса соответственно, определяются по ГОСТ 1643-81;

ya - износ зубьев в результате приработки, мм:

для колес с однородной структурой

ya = 160fpb/sH lim b;                                                            (3.1-32)

для зубьев с поверхностным упрочнением

ya = 0,075fpb,                                                                     (3.1-33)

                                                   (3.1-34)

sH lim b - предел длительной контактной поверхностной выносливости, МПа.

Для косозубых передач при eb > ea

(3.1-35)

В уравнениях (3.1-26) и (3.1-35) не указаны индексы (1 или 2) у параметров ТH, d, что соответствует тенденции перехода на вероятностные расчеты, предполагающие, помимо прочего, определение напряжений как в шестерне, так и в колесе;

KHb - коэффициент, учитывающий неравномерность распределения нагрузки по длине контактных линий:

                             (3.1-36)

ebb - отношение коэффициентов перекрытий:

ebb = eb/ea £ 0,7;                                                                (3.1-37)

fKУ - фактическое отклонение положения контактных линий, мм:

fKУ = fKE + fKZ - yb;                                                             (3.1-38)

fKE - суммарная погрешность контакта, вызываемая деформацией деталей передачи, мм:

fKE = |fsh + fsr + fsb|;                                                             (3.1-39)

fsh - суммарная погрешность контакта зубьев при изгибе валов, мм, зависит от кинематической схемы передачи, нагрузки, отношений рабочей ширины венца, диаметра вала к делительному диаметру, размеров пролетов, коэффициентов KА и KHv. Рекомендуется определять по методикам СТ СЭВ 5744-86 или [1];

fsr - суммарная погрешность контакта при кручении, мм, см. [1];

fsb - погрешность контакта, вызываемая деформациями подшипников, мм, см. [1];

fKZ - отклонение положения контактных линий вследствие погрешностей изготовления, мм:

fKZ = 0,38eFb cosatwcosbb;                                                (3.1-40)

Fb - допуск на погрешность направления зубьев, определяется по ГОСТ 1643-81 для принятой степени точности по нормам контакта в зависимости от ширины зубчатого венца;

yb - износ контактирующих поверхностей зубьев в результате приработки, мм;

для зубчатых колес с однородной структурой материала:

yb = 160(fКЕ + fKZ)/sH lim b;                                                 (3.1-41)

для зубчатых колес с поверхностным упрочнением зубьев:

yb = 0,075(fKE + fKZ);                                                         (3.1-42)

cmi - коэффициент удельной нормальной жесткости пары зубьев, Н/мм2 (МПа), определяется с учетом их положения в расчетный момент зацепления. Для косозубых и шевронных передач cmi = c'.

При выполнении приближенных оценок KHb или первой итерации расчетов можно использовать также следующие уравнения:

для пары «шестерня - колесо» без коррекции распределения нагрузки по ширине зубчатого венца:

KHb = 1,05 + 0,0044(ea - 0,2)[(lK/dw)4 + 10(bw/dw)2]f2,      (3.1-43)

где lK - максимальная длина контактной линии:

при eb £ ea

lK = bw/cosbb;                                                                    (3.1-44)

при eb > ea

lK = bweb/(ebcosbb);                                                            (3.1-45)

dw - диаметр начальной окружности:

dw1 = 2aw/(U + 1), dw2 = 2awU/(U + 1);                            (3.1-46)

с коррекцией распределения этой нагрузки

KHb = 1,0 + 0,0026(ea - 0,2)[(lK/dw)4 + 10(bw/dw)2]f2;        (3.1-47)

для ступеней, в которых шестерня образует зацепление с несколькими колесами:

без коррекции распределения нагрузки по ширине зубчатого венца

KHb = 1,05 + 0,044(ea - 0,2)(bw/dw)2f2;                              (3.1-48)

с коррекцией распределения нагрузки

KHb = 1,0 + 0,026(ea - 0,2)(bw/dw)2f2;                                (3.1-49)

В формулах (3.1-43) - (3.1-49) f2 - коэффициент, учитывающий точность изготовления передачи; для высокоточных главных передач f2 = 1,0. В остальных случаях можно использовать следующие данные, указанные в табл. 3.1-1.

Таблица 3.1-1

Степень точности CT по ГОСТ 1643-81

Значение коэффициента f2

5 и ниже

1 (1,6)

6

1,6 (2,0)

7

2,0 (2,5)

8

2,5 (3,2)

9

3,2 (4,4)

Примечание. В скобках приведены значения f2 при V > 25 м/с.

В случае, когда имеет место зацепление нескольких зубьев на зубчатом колесе с внутренними зубьями, значение f2 должно быть увеличено на 15 %, а когда имеет место зацепление нескольких зубьев на солнечной шестерне планетарной передачи - на 20 %.

Не менее важным по сравнению с KHb параметром является уже использовавшийся в уравнениях (3.1-26), (3.1-28), (3.1-35) и (3.1-36) коэффициент KHv, учитывающий динамические нагрузки, возникающие в результате ошибок зацепления и пересопряжения зубьев.

В дорезонансной зоне при выполнении условий VZ/1000 < 1 для прямозубых и VZ/1000 < 1,4 для косозубых передач:

KНv = 1 + wHv · bwdw/(2THKАKПKШKНaKНb).                    (3.1-50)

При невыполнении условий применимости уравнения (3.1-50) в случае, когда частота вращения шестерни составляет более 85 % резонансной в резонансной, промежуточной и закритической зонах коэффициент KHv определяют по приложению 5 ГОСТ 21354-87.

В уравнении (3.1-50) wHv - удельная окружная динамическая сила, Н/мм, которую можно определить с помощью уравнения:

                          (3.1-51)

где δН - коэффициент, учитывающий жесткость зубьев и особенность работы передачи с косыми зубьями, определяется с помощью табл. 3.1-2;

Таблица 3.1-2

Значения коэффициентов δН и δF

Твердость H0 поверхностей зубьев шестерни и колеса

Вид зубьев

δН

δF

Прямые без модификации головок

0,10

0,20

или

Прямые с модификацией головок

0,07

0,15

Косые

0,04

0,08

Прямые без модификации головок

0,20

0,20

и

Прямые с модификацией головок

0,15

0,15

Косые

0,08

0,10

g0 - коэффициент, учитывающий влияние разности шагов зацепления зубьев шестерни и колеса, определяется с помощью табл. 3.1-3;

Таблица 3.1-3

Значения коэффициента g0

Модуль т, мм

Степень точности CT по нормам плавности по ГОСТ 1643-81

4

5

6

7

8

9

10

Меньше 3,55

1,7

2,8

3,8

4,7

5,6

7,3

10,0

От 3,55 до 10

2,2

3,1

4,2

5,3

6,1

8,2

11,0

Более 10

-

3,7

4,8

6,4

7,3

10,0

13,5

V - окружная скорость, м/с:

V = (pn/60)dw/1000;                                                         (3.1-52)

ас - отношение коэффициентов жесткости cm колес рассматриваемой передачи заданного исходного контура и такой же передачи с исходным контуром по ГОСТ 13755-81; если рассматриваемая передача имеет исходный контур по ГОСТ 13755-81, то ас = 1. Для косозубой передачи cm = c';

aM - отношение приведенных масс: aM = ,

где MΣΠ - действительная приведенная масса, кг;

MΣ - приведенная масса зубчатых колес передачи, кг.

В тех случаях, когда с шестерней связана массивная деталь с моментом инерции в g раз большим, чем у шестерни, полученное по формуле (3.1-51) значение wHv следует увеличить в  раз.

Полученное в итоге значение wHv не должно превышать предельного значения wHvmax, приведенного в табл. 3.1-4. Если wHv > wHvmax, то следует принимать wHv = wHvmax.

Таблица 3.1-4

Предельные значения wНvmax и wFvmax, Н/мм

Модуль m, мм

Степень точности CT по нормам плавности по ГОСТ 1643-81

4

5

6

7

8

9

10

Меньше 3,55

32

85

160

240

380

700

1200

От 3,55 до 10

53

105

194

310

410

880

1500

Более 10

-

150

250

450

590

1050

1800

3.2. КОНИЧЕСКИЕ ЗУБЧАТЫЕ КОЛЕСА

3.2.1. Прямозубые колеса

Методика основана на использовании расчетных формул для прямозубых цилиндрических зубчатых колес благодаря введению дополнительных конусов в среднем сечении зуба и эквивалентных зубчатых колес.

Расчетное контактное напряжение в полюсе зацепления

    (3.2.1-1)

где

Z = ZH · ZE · Ze,                                                                (3.2.1-2)

ZH - коэффициент, учитывающий форму сопряженных поверхностей зубьев в полюсе зацепления:

ZH = 70,97 - 148,95(1 - fx) + 79,75(l - fx)2,                        (3.2.1-3)

где fx - параметр:

fx = x1 + x2/(Zvt1 + Zvt2);                                                    (3.2.1-4)

х1, x2 - коэффициенты осевого смещения шестерни и колеса;

Zvt1, Zvt2 - эквивалентное число зубьев шестерни и колеса:

Zvt1 = Z1/ cosδ1, Zvt2 = Z2/cosδ2;                                        (3.2.1-5)

для ортогональных (Σ = 90°) конических передач

                                                        (3.2.1-6)

ZE - коэффициент, учитывающий механические свойства материалов сопряженных зубчатых колес:

                          (3.2.1-7)

Ze - коэффициент, учитывающий суммарную длину контактных линий. Поскольку здесь KНa = 1, то Ze £ 1. Тогда коэффициент Ze можно рассчитать с помощью формулы (3.1-8), предварительно определив коэффициент торцового перекрытия для эквивалентной цилиндрической передачи в зависимости от параметров Zvt1, Zvt2, высоты головок зубьев hae1, hae2, модуля mc и угла зацепления α (см., например, [3]).

Для приближенных оценок (с запасом) может быть использована формула

                           (3.2.1-8)

Σ - межосевой угол зубчатых колес;

Kbe = bw/Re - коэффициент ширины зубчатого венца;

Re - внешнее делительное (начальное) конусное расстояние (рис. 3.2.1);

Рис. 3.2.1

dwe - внешний начальный диаметр, мм;

δ1, δ2 - углы начальных конусов шестерни и колец, град; для нулевых или равносмещенных передач δ1 + δ2 = Σ;

TH - расчетный вращающий момент, Н · мм (см. 3.1);

 - коэффициент:

KHb - коэффициент, учитывающий неравномерность распределения нагрузки по длине контактных линий:

                                                                  (3.2.1-9)

 - параметр:

                                                             (3.2.1-10)

NKП - номер передачи с коническими колесами. Если оба колеса расположены консольно, опоры - на шариковых подшипниках, то NKП = 1. Если оба колеса расположены консольно, опоры - на роликовых подшипниках, то NKП = 2. Если одно колесо расположено консольно, другое в пролете, опоры - на шариковых подшипниках, то NKП = 3. Если одно колесо расположено консольно, другое в пролете, опоры - на роликовых подшипниках, то NKП = 4. Если колеса расположены в пролете между опорами на шариковых подшипниках, то NKП = 5. Если колеса расположены в пролете между опорами на роликовых подшипниках, NKП = 6;

ПНВ - признак, указывающий на твердость поверхности зубьев колеса; если , ПНВ = 1, если , ПНВ = 2;

Cb - коэффициент; для прямозубых конических передач Cb = 1,14;

KHv - коэффициент, учитывающий динамическую нагрузку, возникающую в зацеплении:

KHv = 1 + wHvbwdm/(2THKАKHb);                                       (3.2.1-11)

dm - средний делительный диаметр, мм;

wHv - удельная окружная динамическая сила рассматриваемого колеса, Н/мм:

                                                     (3.2.1-12)

Vm - окружная скорость по средней делительной окружности рассматриваемого колеса:

Vm = pdmn/60000;                                                            (3.2.1-13)

δН, g0 - см. табл. 3.1-2 и 3.1-3 соответственно.

Полученное значение wHv не должно превышать предельного значения wHvmax, определенного с помощью табл. 3.1-4. В случае, если wHv > wHvmax, следует принимать wHv = wHvmax.

3.2.2. Колеса с непрямыми зубьями

Введение понятия биэквивалентных зубчатых колес позволяет свести расчет конических зубчатых передач с непрямыми, в том числе с круговыми, зубьями к расчету цилиндрических зубчатых передач.

Расчет базируется на использовании формулы (3.2.1-1). При этом отличия касаются расчета ZH, Ze, , KHb, KHv.

Коэффициент ZH, учитывающий форму сопряженных поверхностей зубьев в полюсе зацепления, определяют в зависимости от bn и z = (x1 + x2)/(z1 + z2) с помощью следующей аппроксимации:

(3.2.2-1)

Коэффициент Ze, учитывающий суммарную длину контактных линий, для передач с тангенциальными зубьями может быть рассчитан с помощью уравнения:

                 (3.2.2-2)

где bn - средний угол наклона зубьев.

Для передач с круговыми зубьями

                                                       (3.2.2-3)

где vH - коэффициент: при твердости рабочих поверхностей зубьев шестерни и колеса 350 НВ и менее

vH = 1,22 + 0,21U;                                                            (3.2.2-4)

при твердости шестерни более 45 HRCЭ и колеса 350 НВ и менее

vH = l,13 + 0,13U;                                                             (3.2.2-5)

при твердости рабочих поверхностей зубьев шестерни и колеса 45 HRCЭ и более

vH = 0,81 + 0,15U;                                                            (3.2.2-6)

 - коэффициент:

                                                       (3.2.2-7)

KHa - коэффициент, учитывающий распределение нагрузки между зубьями, имеет другой физический смысл по сравнению с KНa, определяемым по формулам (3.1-26), (3.1-35):

KНa = 1 + 0,0025(0,17CT)4Vm + 0,02(CT - 6)1,35;              (3.2.2-8)

KHb - см. формулы (3.2.1-9) и (3.2.1-10), при этом для передач с круговыми зубьями следует принимать Cb = 1,07;

KHv - коэффициент, учитывающий динамические нагрузки, возникающие в результате ошибок зацепления и пересопряжения зубьев:

KHv = 1 + wHvbwdm/(2ТHKAKHaKHb),                                 (3.2.2-9)

wHv - см. формулу (3.2.1-12).

Все проверочные расчеты заканчиваются проверкой условия прочности.

3.3. ОПРЕДЕЛЕНИЕ ДОПУСКАЕМЫХ КОНТАКТНЫХ НАПРЯЖЕНИЙ

3.3.1. Цилиндрические зубчатые колеса

Предельные напряжения по Герцу  при оценке поверхностной контактной прочности не поддаются точному расчету и их определяют путем прямых экспериментов на роликовых моделях и зубчатых передачах. Наиболее достоверные значения  приведены в табл. 3.3-1, при этом пересчет твердости в HV и HRCЭ в единицы твердости по Бринеллю может быть осуществлен с помощью корреляций

НВ = -1,674 + l,1025HV - 0,402 · 10-3HV2;                   (3.3.1-1)

                                          (3.3.1-2)

Экспериментальные проверки (см., например, [2]), однако, показывают, что значения  практически не зависят от химического состава материала. Для стальных косозубых и шевронных зубчатых колес с модулем 2 ... 8 мм при определении  может быть использовано уравнение [2]

                                                        (3.3.1-3)

где VΣ - суммарная скорость качения:

VΣ = 2Vsinatw.                                                                  (3.3.1-4)

Для планетарных передач VΣ - окружная скорость в движении относительно водила.

Формула (3.3.1-3) проверена опытным путем в диапазоне 10 £ VΣ £ 120 м/с и справедлива при VΣ < 70 м/с. При VΣ > 70 м/с следует принимать значение , рассчитанные по формуле (3.3.1-3) при VΣ = 70 м/с. Формулу (3.3.1-3) в [2] рекомендуют использовать и при расчетах зубьев с химико-термическим упрочнением, причем, если твердость рабочих поверхностей более 550 НВ, то следует принимать 550 НВ. Одновременно следует проверить значения  с помощью данных табл. 3.3-1 и в дальнейшем использовать меньшие значения . При окружных скоростях V < 12,5 м/с рекомендации табл. 3.3-1 более надежны.

Таблица 3.3-1

Расчетные формулы для определения , МПа

Материал

Способ химической или химико-термической обработки зубьев

Средняя твердость поверхности зуба

Формула для определения

Сталь углеродистая* и легированная

Отжиг, нормализация или улучшение

Менее 350 НВ

2HHB + 70

Объемная закалка

38 - 50 HRCЭ

18HHRCэ + 150

Поверхностная закалка

40 - 50 HRCЭ

17HHRCэ + 200

Чугун* с шаровидным графитом

-

-

0,7HHB + 120

Сталь легированная

Цементация и нитроцементация Азотирование

Более 56 HRCЭ

23HHRCэ,

550 - 750 HV

1050

* только для неответственных вспомогательных передач

Предел контактной выносливости

                                           (3.3.1-5)

где ZR - коэффициент, учитывающий шероховатость поверхностей зубьев; определяется по тому из сопряженных колес, зубья которого имеют более грубые поверхности. Значения этого коэффициента в зависимости от шероховатости поверхности зубьев выбирают так:

если Ra = 0,63 ... 1,25 мкм, то ZR = 1;

если Ra = 1,25 ... 2,5 мкм, то ZR = 0,95;

если Rz = 10 ... 40 мкм, то Zr = 0,9;

ZV - коэффициент, учитывающий окружную скорость:

при H0 £ 350 HB

ZV = 0,85V0,1 ³ 1;                                                             (3.3.1-6)

при Н0 > 350 НВ

ZV = 0,925V0,05 ³ 1.                                                          (3.3.1-7)

Формулы (3.3.1-6) и (3.3.1-7) справедливы при окружной скорости V £ 25 м/с. При большей окружной скорости

при H0 < 350 НВ

ZV = 1,17ZV1 · ZV2;                                                           (3.3.1-8)

при H0 > 350 НВ

ZV = 1,08ZV1 · ZV2,                                                            (3.3.1-9)

где

ZV1 = [VΣ/(50sinatw)]0,21 ³ 1;                                             (3.3.1-10)

ZV2 = (30/VΣ)0,15 £ 1;                                                         (3.3.1-11)

Формулы (3.3.1-8) - (3.3.1-11) справедливы при VΣ £ 70 м/с. Если VΣ > 70 м/с, то в формулы (3.3.1-10) - (3.3.1-11) подставляют значения VΣ = 70 м/с;

ZL - коэффициент смазки, учитывает влияние вязкости и качества смазочного материала. Это влияние недостаточно изучено, поэтому можно принимать ZL = 1,0.

Для высокоскоростных передач (V > 25 м/с)

при  £ 850 МПа

ZL = 0,68Vf + 0,83,                                                           (3.3.1-12)

где

Vf = (1,2 + 80/v50)-2;                                                          (3.3.1-13)

при 850 <  £ 1200 МПа

ZL = CZL + 4(1 - CZL)Vf,                                                    (3.3.1-14)

где

CZL = /4375 + 1,024;                                              (3.3.1-15)

при  > 1200 МПа

ZL = 0,36Vf + 0,91;                                                           (3.3.1-16)

ZX - коэффициент, учитывающий размеры колеса. Предполагается, что с ростом диаметра колеса d контактная выносливость снижается, поэтому при изучении этого вопроса экспериментально влияние размеров колеса на контактную выносливость обнаруживается не всегда, в связи с чем при d < 700 мм следует принимать ZX = 1,0;

при d > 700 мм

                                                   (3.3.1-17)

ZN - коэффициент долговечности, зависящий от числа циклов нагружения. Метод определения ZN зависит от метода учета переменных режимов нагружения.

При постоянной нагрузке или переменных режимах нагружения, учитываемых по методу эквивалентной нагрузки,

                                               (3.3.1-18)

При переменных режимах нагружения, учитываемых по методу эквивалентного числа циклов напряжений,

                                               (3.3.1-19)

где NH lim - базовое число циклов напряжений, соответствующее точке перегиба кривой усталости; при любых видах нагрузок

                                          (3.3.1-20)

NK - число циклов напряжений в соответствии с заданным сроком службы, при постоянной нагрузке

NK = NΣ = 60nLh;                                                              (3.3.1-21)

Lh - ресурс, ч;

NHE - эквивалентное число циклов напряжений;

qH - показатель степени кривой усталости; если NH lim ³ NK, то qH = 6, если NK > NH lim, то qH = 20.

Параметры NK, NHE определяют путем специального расчета (см., например, [1]) по формулам, вид которых зависит от учета одного наклонного участка кривой усталости (для стальных зубчатых колес qH = 6) или обоих ( = 6,  = 20). Для колес из нормализованной и улучшенной сталей максимальное значение коэффициента долговечности ; для колес из цементированной и нитроцементированной сталей, а также из стали, подвергнутой поверхностной закалке, ; для колес из стали, подвергнутой газовому азотированию, . Минимальное значение коэффициента . Для режимов заднего хода и других режимов работы с небольшим числом циклов нагружения рекомендуется принимать ZN = 1,15.

Допускаемые контактные напряжения

sНР = sH lim b/SНР,                                                              (3.3.1-22)

где SНР - допустимый запас прочности; следует принимать SНР не менее SНР = 1,2. Для передач, выход из строя которых связан с тяжелыми последствиями, рекомендуется увеличивать SНР до 1,25 ... 1,30.

При расчете на контактную выносливость прямозубой передачи в качестве допускаемого контактного напряжения используют меньшее из сопоставленных значений sНР1 и sНР2, то есть

                                                               (3.3.1-23)

при скорости V до 20 м/с для косозубых передач

                                                  (3.3.1-24)

при этом sНР не должно выходить из диапазона

sHP min < sHР £ l,25 sHP min.                                              (3.3.1-25)

При больших окружных скоростях V следует использовать условие (3.3.1-23).

В случае выполнения условия sНР < l,25sHP min для косозубых и шевронных передач может быть использована формула

sНР = 0,45(sНР1 + sНР2) ³ sНР min.                                    (3.3.1-26)

В [3] и приложении 7 ГОСТ 21354-87 приводится уточненная методика расчета допускаемых напряжений для косозубых и шевронных передач, учитывающая геометрические параметры зацепления, от которых зависит нагрузочная способность передач в зоне I, в которой головки зубьев шестерни зацепляются с ножками зубьев колеса, и в зоне II, в которой головки зубьев колеса зацепляются с ножками зубьев шестерни. Там же приведены все необходимые графики и номограммы. Эта методика дает значения sНР, которые ниже, чем определенные с помощью формулы (3.3.1-24).

3.3.2. Прямозубые конические колеса

Для расчета sНР1 и sНР2 применяют формулы (3.3.1-22) - (3.3.1-26) с заменой V на Vm и использованием условия (3.3.1-23), однако значения sНР1 и sНР2 находят по формулам:

sHP1 = 0,9sH lim bl/SHP;                                                       (3.3.2-1)

sHP2 = 0,9sH lim b2/SHP.                                                      (3.3.2-2)

3.3.3. Конические колеса с непрямыми зубьями

Для расчета sНР1 и sНР2 применяют формулы (3.3.1-22) - (3.3.1-26) с заменой V на Vm. Значение sНР рассчитывают с помощью формулы:

sHP = (sHP1 + sHP2)/2;                                                       (3.3.3-1)

при этом должно выполняться неравенство

sHP < 1,15sHP min                                                                                   (3.3.3-2)

Если условие (3.3.3-2) не выполняется, то принимают sНР = 1,15sHP min, где sНР min - наименьшее из значений sHP1 и sHP.

4. РАСЧЕТ ЗУБЬЕВ НА ГЛУБИННУЮ КОНТАКТНУЮ ПРОЧНОСТЬ

4.1. Расчет производят для азотированных, цементированных и нитроцементированных (цианированных) цилиндрических зубчатых колес с малой толщиной упрочненного слоя в тех случаях, когда полученное в результате расчета зубьев на поверхностную контактную прочность значение напряжений sH превышает значение  контактных напряжений, определенных для сердцевины зубьев.

4.2. Расчет сводится к определению запаса прочности по отношению к глубинным разрушениям:

                                              (4.2-1)

где  - предельное глубинное напряжение по Герцу, МПа;

для высокопрочных сталей с твердостью сердцевины

                                             (4.2-2)

Aj - коэффициент приведения глубинных касательных напряжений к предельным глубинным напряжениям:

при 0,1 < j < 0,45 Aj = 5,1;                                            (4.2-3)

при 0,45 £ j < 6Aj = 5,1 + aj,                                        (4.2-4)

где aj = 1,1(j - 0,4/j) ³ 0;                                              (4.2-5)

j - параметр толщины упрочненного слоя:

                                                          (4.2-6)

ht - расстояние от поверхности до той точки, в которой твердость упрочненного слоя равна твердости сердцевины, мм, для азотированного слоя ht = 0,6 ... 0,8 мм;

 - твердость сердцевины по Виккерсу;

 - то же для поверхности упрочненного слоя;

ρg - приведенный радиус кривизны сопряженных профилей зубьев в полюсе зацепления:

                                                           (4.2-7)

где db - основной диаметр колеса;

µT - коэффициент, учитывающий возможность возникновения трещин в упрочненном слое ранее, чем в сердцевине зуба:

для азотированных сталей

                      (4.2-8)

для цементированных и нитроцементированных сталей

                        (4.2-9)

Формулами (4.2-8) и (4.2-9) можно пользоваться, если распределение твердости по толщине поверхностного слоя не хуже, чем описываемое зависимостями:

для азотированных поверхностей

(4.2-10)

для цементированных и нитроцементированных поверхностей

                     (4.2-11)

, HHV(z),  - значения микротвердости в единицах HV на поверхности слоя в точке с координатой z, мм, отсчитываемой от поверхности к сердцевине, и в сердцевине материала соответственно.

При отклонении распределения твердости от описываемого формулами (4.2-10) и (4.2-11) возможны погрешности в определении µT, особенно для случая цементирования (например, сталь 20Х2Н4А). Во всех таких случаях Речной Регистр вправе потребовать указания в технической документации значения µT;

 - коэффициент, учитывающий число циклов напряжений рассчитываемого зубчатого колеса:

                                                      (4.2-12)

где  - базовое число циклов глубинных напряжений:

                                                            (4.2-13)

 - эквивалентное число циклов нагружения, зависит от метода учета переменных режимов нагружения, определяется так же, как и при работе на поверхностную контактную прочность (см. 3.3.1), но qH = 18. В случае учета переменных режимов нагружения по методу эквивалентных нагрузок

 - твердость сердцевины по Бринеллю.

Минимальные допустимые значения запасов по глубинной контактной прочности можно принимать по стандарту. При отсутствии статистических данных для случаев, когда разрушение может развиваться под слоем, , а для случаев, когда имеется вероятность появления разрушений в пределах упрочненного слоя .

5. ЗАПАС ПРОЧНОСТИ ПРИ ПЕРЕГРУЗКАХ

5.1. Расчет необходим для предотвращения остаточной деформации или хрупкого разрушения поверхностного слоя и выполняется в случае, когда расчетная нагрузка TH, определенная с учетом всех возможных режимов нагружения, меньше максимально возможной Tmax.

5.2. Запас по глубинной контактной прочности при перегрузках может быть рассчитан с помощью следующей формулы:

                 (5.2-1)

где  - коэффициент приведения глубинных касательных напряжений к предельным глубинным напряжениям, определенный по формулам (4.2-3) - (4.2-4) при

                                                         (5.2-2)

µТ - коэффициент, учитывающий возможность возникновения трещин в упрочненном слое ранее, чем в сердцевине зуба, рассчитывается с помощью формул (4.2-8) или (4.2-9) при j';

 - базовое число циклов нагружения:

                                            (5.2-3)

Nc - число циклов действия перегрузок за весь период работы передачи.

Запас по поверхностной контактной прочности при перегрузках для азотированных зубчатых колес может быть рассчитан с помощью формулы

                                              (5.2-4)

где Nlim - базовое число циклов; можно принимать Nlim = 10 · 107.

При использовании формул (5.2-1) и (5.2-4) возможны ситуации, когда при перегрузке запас прочности по отношению к поверхностным разрушениям возрастает, а по отношению к глубинным - падает.

Значения  для передач, выход из строя которых связан с тяжелыми последствиями, не должны быть менее 1,4 в случае, когда разрушение может развиваться под слоем, и менее 1,5 для случая, когда разрушение может иметь место в пределах упрочненного слоя. Для передач вспомогательных технических средств в некоторых случаях Речным Регистром в результате специального рассмотрения может быть допущено соотношение

Значения  должны быть не менее 1,2, а для передач, выход из строя которых связан с тяжелыми последствиями, - не менее 1,25 ... 1,3.

Взамен пересчета запаса прочности при перегрузках можно выполнить расчет зубьев на поверхностную и глубинную контактную прочность (см. 3.1, 3.2, 4.2) при TH = Tmax и сопоставить полученные значения максимальных напряжений sНmax со следующими допускаемыми контактными напряжениями sНmax при максимальной нагрузке:

sНРmax = 2,8ReH;                                                                                     (5.2-6)

цементации или поверхностной закалке

                                                             (5.2-7)

азотированию

                                                                 (5.2-8)

При этом должно выполняться условие sH max < sHP max.

Здесь ReH - предел текучести материала зубчатого колеса, МПа.

6. РАСЧЕТ ЗУБЬЕВ НА ВЫНОСЛИВОСТЬ ПРИ ИЗГИБЕ

6.1. ЦИЛИНДРИЧЕСКИЕ ЗУБЧАТЫЕ КОЛЕСА

Расчет несущей способности ножки зуба необходим для оценки вероятности предотвращения усталостного излома зубьев.

Расчетное напряжение изгиба зубьев каждого зубчатого колеса рассчитывают с помощью следующего выражения:

                                                      (6.1-1)

где FFt - окружная сила на делительном цилиндре, Н:

при постоянной нагрузке

FFt = 2T1/d1 = 2T2/d2;                                                        (6.1-2)

при переменных режимах нагружения

FFt = 2TF1/d1 = 2TF2/d2.                                                     (6.1-3)

Окружные силы на делительных цилиндрах неравносмещенных шестерни и колеса неодинаковы, поэтому равенство (6.1-3) для таких передач является приближенным;

m - модуль, мм;

T1, Т2 - постоянный вращающий момент шестерни и колеса, Н · мм;

TF1, ТF2 - расчетный вращающий момент, Н · мм. Значения ТF зависят от метода учета переменного режима нагружения, самого режима нагружения (тяжелого, среднего равновероятного, среднего нормального и т.д.) и суммарного числа циклов нагружения;

В - см. 3.1;

KF - коэффициент:

KF = KAKПKШKFaKFbKFv,                                                 (6.1-4)

KA, KП, KШ - см. 3.1;

KFb - коэффициент, учитывающий неравномерность распределения нагрузки по длине контактных линий

KFb = 0,95 + (KHb - 1)(1 - 1,4mn/lK)/(1 + 1,4mn/lK);           (6.1-5)

KHb, lK - см. (3.1-25), (3.1-43), (3.1-44);

KFa - коэффициент, учитывающий распределение нагрузки между зубьями; для прямозубых колес при ea < 2, KFa = 1, при ea ³ 2, KFa = KHa,

для косозубых и шевронных колес при eb £ ea

   (6.1-6)

при eb > ea

   (6.1-7)

Keb - коэффициент:

Keb = (nab - nanb)/(eb);                                                      (6.1-8)

na, nb - дробные части ea, eb;

nab - меньшее из na и nb;

KFv - коэффициент, учитывающий динамическую нагрузку в зацеплении:

KFv = 1 + dwwFvВ/(2TFKAKПKШKFaКFb);                          (6.1-9)

                              (6.1-10)

aс, aM - см. уравнение (3.1-50);

δF - коэффициент, учитывающий влияние вида зубчатой передачи и модификации профиля зубьев, см. табл. 3.1-2;

g0 - коэффициент, см. табл. 3.1-3;

В тех случаях, когда с шестерней связана массивная деталь с моментом инерции в g раз большим, чем у шестерни, то полученное с помощью формулы (6.1-10) значение wFv следует увеличить в  раз.

Найденное по уравнению (6.1-10) или с учетом g значение wFv не должно превышать предельного значения, приведенного в табл. 3.1-4;

YF - коэффициент, учитывающий форму зуба; для зубьев с внешним зацеплением:

YF = YFcBY,                                                                        (6.1-11)

где YFc - коэффициент формы зубьев со стандартным профилем по ГОСТ 13755-81:

    (6.1-12)

для зубьев с модификацией ножек при с* = 0,4, р* = 0,05 (параметр протуберанца) и

(6.1-13)

Zv - коэффициент: Zv = Z/cos3b;

hm - расстояние по радиусу зубчатого колеса от вершины зуба до точки приложения силы на профиле зуба; можно принимать hm = h/m, где hw - высота головки зуба от начальной окружности. При Z= Z1, х = х1, hm = 0;

BY - коэффициент, учитывающий колебания YFc при отклонениях угла a профиля основного контура и коэффициента  высоты головки от значений 20° и 1° соответственно:

    (6.1-14)

Корреляции (6.1-12) и (6.1-14) достоверны для зубчатых колес с числом зубьев Z = 10 ... 500, коэффициентом смещения х = -0,6 ... 1,2 при следующих параметрах исходного контура: a = 15 ... 30°, ; с* = 0,25 (с* - коэффициент радиального зазора, с* = с/т),  ( - коэффициент радиуса переходной кривой исходного контура).

Коэффициент формы зуба YF для внутреннего зацепления допускается определять по ISO 63330, методике Российского Морского Регистра судоходства или по номограммам и графикам [1]. Ориентировочные значения этого коэффициента: для внешнего зацепления YF = 4,5, для внутреннего YF = 5,8.

Для внешних зубьев с исходным контуром по ГОСТ 13755-81 при расчете YF можно использовать более простые зависимости:

применительно к зубьям без профилей модификации:

YFc = 3,47 + 13,2/Zv - 29,7x/Zv + 0,092x2;                        (6.1-15)

применительно к зубьям, изготовленным с применением червячной фрезы или зубострогальной гребенки с протуберанцем при р* = 0,05, , с* = 0,4, a = 20°, aM = 6°, :

YFc = 3,69 + 0,05х2 + 11,4/Zv - 30,4x/Zv.                          (6.1-16)

Рекомендуется рассчитать YFc с помощью уравнений (6.1-12), (6.1-13), (6.1-15) и (6.1-16) и в дальнейшем расчете использовать наибольшие из полученных значений YFc.

gb - коэффициент, учитывающий наклон зубьев:

                                                 (6.1-17)

Для прямозубых колес Yb = 1;

Ye - коэффициент, учитывающий перекрытие зубьев. Поскольку коэффициент KFa представлен как доля нагрузки на рассчитываемый зуб, то Ye = 1. Для косозубых передач при KFa = 1 и eb ³ 1 Ye = 1/ea;

YFL - коэффициент числа циклов, учитывающий повышенную прочность ножки зуба колес с ограниченным сроком службы: для главных передач, привода генераторов, рулевых машин и подруливающих устройств YFL = 1, для остальных случаев

при NΣ = 60nLn £ 104 YFL = 0,4;

при 104 < NΣ £ 4 · 106

                                                  (6.1-18)

где:

для конструкционных и улучшаемых сталей cFL = 0,16;

для цементированных и нитроцементированных сталей cFL = 0,12;

для азотируемых сталей cFL = 0,059.

При NΣ > 4 · 106 YFL = 1.

6.2. КОНИЧЕСКИЕ ЗУБЧАТЫЕ ПЕРЕДАЧИ

6.2.1. Прямозубые колеса

Расчетное напряжение изгиба на переходной поверхности зуба определяют с помощью формулы:

            (6.2.1-1)

где YF - коэффициент, учитывающий форму зуба; определяется с помощью формул (6.1-11) - (6.1-14) при условии замены Z1 или Z2 на Zvt1 = Z1/cosδ1 или Zvt2 = Z2/cosδ2;

FFt - см. уравнения (6.1-2), (6.1-3);

δ1, Kbe, bw - см. 3.2.1;

m - расчетный модуль зубчатого колеса, мм;

KFb - коэффициент, учитывающий неравномерность распределения нагрузки по длине контактных линий:

                                                                (6.2.1-2)

     (6.2.1-3)

где , NKП, ПHB - см. уравнение (3.2.1-10);

cFb - коэффициент, учитывающий погрешность определения ; для прямозубых колес cFb = 1,17;

KFv - коэффициент, учитывающий динамическую нагрузку в зацеплении:

KFv = l + wFbw/(FFtKFb);                                                    (6.2.1-4)

wFv - удельная окружная динамическая сила:

                                                   (6.2.1-5)

g0 - см. табл. 3.1-3;

Vm - см. уравнение (3.2.1-13);

Re - см. рис. 3.2.1.

6.2.2. Конические колеса с непрямыми зубьями

Расчетное напряжение изгиба определяется с помощью формулы:

                                  (6.2.2-1)

где FFt - см. уравнения (6.1-2), (6.1-3);

δ1, Kbe - см. 3.2.1;

KFb - см. уравнение (6.2.1-2), при этом значение cFb следует принимать равным 1,13;

YF - коэффициент, учитывающий форму зуба; определяется с помощью формул (6.1-11) - (6.1-14) при условии замены Z1 или Z2 (Zv1 или Zv2) на число зубьев биэквивалентных зубчатых колес:

Zvn1 = Z1/(cosδ1cos3bn); Zvn2 = Z2/(cosδ2cos3bn);               (6.2.2-2)

Yb - коэффициент, учитывающий наклон зубьев:

Yb = 1 - 0,0073bn;                                                             (6.2.2-3)

KFv - коэффициент, учитывающий динамическую нагрузку в зацеплении; определяется с помощью формул (6.2.1-4) и (6.2.1-5) с заменой коэффициента 0,15 на 0,07;

vF - коэффициент понижения несущей способности конических колес по сравнению с цилиндрическими; для колес с тангенциальными зубьями vF = 0,85, а для колес с круговыми зубьями:

при H1 и Н2 £ 350 НВ                        vF = 0,94 + 0,08U;                                            (6.2.2-4)

при H1 ³ 45 HRCЭ и Н2 £ 350 НВ     vF = 0,85 + 0,043U;                                          (6.2.2-5)

при H1 и H2 ³ 45 HRCЭ                       vF = 0,65 + 0,11U.                                           (6.2.2-6)

Для расчета sH и sF конических колес с круговыми зубьями могут быть использованы специальные методики, признанные Речным Регистром.

6.3. ОПРЕДЕЛЕНИЕ ДОПУСКАЕМОГО НАПРЯЖЕНИЯ ИЗГИБА ЗУБЬЕВ

6.3.1. Цилиндрические зубчатые колеса

Расчетный передел выносливости зубьев при изгибе может быть определен с помощью следующего уравнения:

                                  (6.3.1-1)

где  - базовый предел выносливости при изгибе; определяется при вероятности неразрушения 0,99 с помощью данных табл. 6.3.1-1 - 6.3.1-4;

KFg - коэффициент, учитывающий влияние шлифования переходной поверхности зуба, определяется с помощью данных табл. 6.3.1-1 - 6.3.1-4 в зависимости от способа химико-термической обработки. Для зубчатых колес с нешлифованной переходной поверхностью зубьев принимают KFg = 1,0;

Таблица 6.3.1-1

Параметры , KFg, KFd и SF для цементированных зубчатых колес

Легированные стали

Концентрация углерода в поверхностном слое, %

Твердость HRC, поверхностного слоя зубьев

1, МПа

KFg3

KFd при обработке

Sr6

дробью

роликами4

электрохимической5

Содержащие никель более 1 % и хром 1 % и менее (20ХН, 12ХН2, 12ХН3А, 15ХГНТА, 20ХН3А, 30ХН2М по ГОСТ 4543-71)

0,75 ... 1,1 (достигается при контроле и автоматическом регулировании углеродного потенциала карбюризатора и закалочной атмосферы)

57 ... 63

950

0,75

0,6

1,0 ... 1,05

1,10 ... 1,30

1,0

2,0

1,55

Безникелевые, содержащие никель менее 1 % (18ХГТ, 30ХГТ, 20Х, 20ХГР по ГОСТ 4543-71 и 25ХГНМА); содержащие хром более 1 % и никель более 1 % (12Х2Н4А, 20Х2Н4А, 18Х2Н4ВА по ГОСТ 4543-71 и 14ХГСН2МА)

То же

57 ... 63

8202

0,75

0,65

1,0 ... 1,10

1,1 ... 1,30

1,0

2,0

1,55

Всех марок

0,6 ... 1,4 (достигается при цементации в средах с неконтролируемым углеродным потенциалом и закалке с применением средств против обезуглероживания)

56 ... 63

800

0,8

0,65

1,10 ... 1,20

1,15 ... 1,30

1,2

1,25

1,65

Содержащие никель более 1 % (20Х2Н4А, 20ХН3А, 18Х2Н4ВА по ГОСТ 4543-71)

Возможно обезуглероживание (производится при закалочном нагреве в атмосфере воздуха или продуктах сгорания смеси углеводородов с воздухом)

55 ... 63

780

0,80

0,65

1,10 ... 1,20

1,15 ... 1,30

1,20

1,25

1,7

Прочие (18ХГТ, 30ХГТ по ГОСТ 4543-71)

То же

55 ... 63

680

0,80

0,70

1,10 ... 1,20

1,15 ... 1,30

1,20

1,25

1,7

1 Значения  установлены для зубчатых колес при выполнении следующих условий: толщина диффузионного слоя у переходной поверхности зубьев 0,280 ... 0,007m2 ± 0,2 мм при т £ 20 мм; толщину этого слоя рекомендуется определять на отожженных шлифах как толщину слоя до структуры сердцевины; твердость сердцевины зубьев, измеренная у их основания, равна 30 ... 45 HRCЭ; номер зерна исходного аустенита в диффузионном слое не более 5 по ГОСТ 5639-82. Если хотя бы одно условие не выполнено, приведенные в таблице значения  необходимо уменьшить на 25 %.

Значения  установлены для плавного изменения напряжений на переходной поверхности. При ударных нагрузках, независимо от технологии химико-термической обработки, предпочтительнее применять стали с высоким содержанием никеля.

2 Для сталей с содержанием хрома более 1 % и никеля более 1 %, закаливаемых после высокого отпуска, принимают  = 950 МПа, если высокий отпуск производится в безокислительной среде.

3 Данные по KFg в знаменателе принимают, если не гарантировано отсутствие шлифовочных прижогов или острой шлифовочной ступеньки на переходной поверхности.

4 Данные по KFd в знаменателе принимают для зубчатых колес, упрочненных дробью или роликами после шлифования переходной поверхности или шлифования с образованием ступеньки на переходной поверхности. Максимальные значения KFd соответствуют оптимальным режимам деформационного упрочнения.

5 Данные по KFd в знаменателе принимают для зубчатых колес, упрочненных с помощью бескоррозионной электрохимической обработки, проводимой для удаления слоя интенсивного обезуглероживания и слоя внутреннего окисления, в случае обработки после шлифования переходной поверхности. Если электрохимической обработке подвергается колесо со шлифовочной ступенькой на зубе, то принимают KFd = 1,0.

6 Для особо ответственных передач SF допускается устанавливать в индивидуальном порядке.

Таблица 6.3.1-2

Параметры , KFg, KFd для нитроцементированных зубчатых колес

Легированные стали

Концентрация азота в поверхностном слое

1, МПа

KFg2

KFd3

Хромомарганцевые, содержащие молибден, закаливаемые после нитроцементации (25ХГМ по ГОСТ 4543-71)

0,15 … 0,3

1000

0,70

1,0

1,0 ... 1,35

Не содержащие молибден, закаливаемые после нитроцементации (25ХГТ, 30ХГТ, 35Х по ГОСТ 4543-71)

0,15 ... 0,50

750

0,75

1,05 ... 1,1

1,1 ... 1,35

1 Если хотя бы одно условие не выполнено, приведенные значения  необходимо уменьшить на 25 %. Наличие темной составляющей в структуре диффузионного слоя не допускается.

Значения  справедливы для плавного изменения напряжений на переходной поверхности.

2 Данные по KFg установлены для случаев, когда гарантировано отсутствие шлифовочных прижогов или острой шлифовочной ступеньки на переходной поверхности. Если эти условия не гарантированы, то значение KFg уменьшают на 25 %.

3 Данные по KFd в знаменателе принимают для зубчатых колес, упрочняемых дробью или роликами после шлифования переходной поверхности или шлифования с образованием ступеньки на переходной поверхности. Максимальные значения KFd следует принимать при оптимальных режимах деформационного упрочнения.

Примечание. Приведенные значения параметров установлены при твердости поверхностного слоя 57 ... 63 HRCЭ и концентрации углерода в этом слое 0,7 ... 1,0 %, достигаемой при контроле и автоматическом регулировании углеродного потенциала карбюризатора и атмосферы для нагрева при закалке. Этим значениям соответствует SF = 1,55. Для особо ответственных передач SF допускается устанавливать в индивидуальном порядке.

Таблица 6.3.1-3

Параметры , KFg, KFd для зубчатых колес из отожженной, нормализованной и улучшенной стали

Стали

Способ термической или химико-термической обработки

Твердость зубьев

1, МПа

KFg2

KFd3

на поверхности

в сердцевине у основания

Углеродистые и легированные, содержащие более 0,15 % углерода (стали 40, 45 по ГОСТ 1050-74; 40Х, 40ХН, 40ХФА, 40ХН2МА, 18Х2Н4ВА по ГОСТ 4543-71)

Нормализация, улучшение

180 ... 350 НВ

1,75HHB

1,10

1,10 ... 1,30

Легированные, содержащие 0,40 ... 0,55 % углерода (стали 40Х, 40ХН, 40ХФА, 40ХН2М по ГОСТ 4543-71)

Объемная закалка с применением средств против обезуглероживания

45 ... 55 HRCЭ

580

0,90

0,75

1,05 ... 1,15

1,10 ... 1,20

Легированные, содержащие более 1 % никеля (например, стали 40ХН, 50ХН, 40ХН2МА по ГОСТ 4543-71)

Объемная закалка при возможном обезуглероживании

45 ... 55 HRCЭ

500

1,0

0,80

1,10 ... 1,30

1,10 ... 1,20

Прочие легированные стали (40Х, 40ХФА по ГОСТ 4543-71)

Объемная закалка при возможном обуглероживании

45 ... 55 HRCЭ

460

1,0

0,80

1,10 ... 1,30

1,10 ... 1,20

Содержащие алюминий

Азотирование

700 ... 950 HV

24 ... 40 HRCЭ

-

1,0

Прочие легированные

550 ... 750 HV

1 Значения  установлены для азотированных зубчатых колес при выполнении следующих условий: толщина диффузионного слоя для зубчатых колес из сталей с алюминием равна (0,07 ... 0,10)m для зубчатых колес из других легированных сталей (0,10 ... 0,13)m; в структуре диффузионного слоя отсутствует замкнутая нитридная сетка, или e - фаза. Если хотя бы одно условие не выполнено, приведенные значения  следует уменьшить на 20 %.

2 Значения KFg приведенные в знаменателе, принимают, если не гарантировано отсутствие шлифовочных прижогов, микротрещин или острой шлифовочной ступеньки.

3 Значения KFd, приведенные в знаменателе, принимают для зубчатых колес, упрочняемых дробью или роликами после шлифования переходной поверхности или шлифования с образованием ступеньки на переходной поверхности. Максимальные значения KFd соответствуют оптимальным режимам деформационного упрочнения.

Примечание. Для колес из указанных сталей SF = 1,7. Для особо ответственных передач SF допускается устанавливать в индивидуальном порядке.

KFd - коэффициент, учитывающий влияние деформационного упрочнения или электрохимической обработки переходной поверхности, определяется с помощью данных таблиц 6.3.1-1 - 6.3.1-4. Если зубчатые колеса не подвергаются указанным видам обработки, KFd = 1,0;

YN - коэффициент долговечности (числа циклов):

                                                      (6.3.1-2)

где qF - параметр; для зубчатых колес из материала с однородной структурой, включая закаленные при нагреве ТВЧ со сквозной закалкой, и для зубчатых колес со шлифованной переходной поверхностью, независимо от твердости и термообработки их зубьев, qF = 6. Для азотированных, цементированных и нитроцементированных зубчатых колес с нешлифованной поверхностью qF = 9;

Таблица 6.3.1-4

Параметры , KFg, KFd для зубчатых колес, закаленных при нагреве токами высокой частоты

Стали

Форма закаленного слоя

Твердость зубьев*

1, МПа

KFg5

KFd6

на переходной поверхности

в сердцевине

Пониженной прокаливаемости, содержащие 0,5 ... 0,6 % углерода (сталь У6 по ГОСТ 1435-74, сталь 58 по ГОСТ 1050-74)

Повторяет очертания впадины

58 ... 62

28 ... 35

8702

0,75

0,55

1,00

1,10 ... 1,20

Специальные легированные, содержащие 0,6 % углерода (стали 60ХВ, 60Х, 60ХН)

Повторяет очертания впадины

54 ... 60

25 ... 35

7303

0,80

0,70

1,00

1,10 ... 1,20

Легированные, содержащие 0,35 ... 0,5 % углерода, 1 % и более никеля (стали 40ХН, 40ХН2МА, по ГОСТ 4543-71)

Повторяет очертания впадины

48 ... 58

25 ... 35

680

1,0

0,80

1,05 ... 1,10

1,10 ... 1,20

Прочие легированные, содержащие 0,35 ... 0,45 % углерода (стали 40Х, 35ХМ по ГОСТ 4543-71)

Повторяет очертания впадины

48 ... 58

25 ... 35

580

1,0

0,80

1,05 ... 1,10

1,10 ... 1,20

Легированные, содержащие 0,35 ... 0,45 % углерода, 1 % и более никеля (стали 40ХН, 40ХН2МА по ГОСТ 4543-71)

Распространяется на все сечение зуба и часть тела колеса под основанием зуба и впадины

48 ... 58

5804

1,0

0,80

1,05 ... 1,10

1,10 ... 1,20

Прочие легированные, содержащие 0,35 ... 0,45 % углерода (стали 40Х, 35ХМ по ГОСТ 4543-71)

Распространяется на все сечение зуба и часть тела колеса под основанием зуба и впадины

48 ... 55

4804

1,0

0,80

1,15 ... 1,35

1,10 ... 1,20

Углеродистые и легированные

Обрывается на переходной поверхности или вблизи незакаленной части зуба

200 ... 300 НВ

390

1,0

0,80

1,20 ... 1,40

1,10 ... 1,30

* Где не указано иное, приводятся значения HRCЭ.

1 Значения  установлены для зубчатых колес при выполнении следующих условий: толщина закаленного слоя (до структуры сердцевины) у переходной поверхности (0,2 ... 0,4)m; в структуре закаленного слоя отсутствует феррит. Если хотя бы одно условие не выполнено, приведенные значения  следует уменьшить на 30 %.

2 Форма закаленного слоя, повторяющего очертания впадины между зубьями, достигается на зубчатых колесах с т ³ 6.

3 Форму закаленного слоя, повторяющего очертания впадины между зубьями, можно получить при индукционном электронагреве токами двух частот.

4 Значения  установлены для зубчатых колес при выполнении следующих условий: толщина закаленного слоя (до структуры сердцевины) под основанием впадины между зубьями (0,5 ... 1,0)m; в структуре закаленного слоя отсутствует феррит. Если хотя бы одно условие не выполнено, приведенные значения  следует уменьшить на 25 %.

5 Данные по KFg в знаменателе принимают, если не гарантировано отсутствие шлифовочных прижогов или острой ступеньки на переходной поверхности.

6 Данные по KFd в знаменателе принимают для зубчатых колес, упрочняемых дробью или роликами после шлифования переходной поверхности или шлифования с образованием ступеньки на переходной поверхности. Максимальные значения KFd соответствуют оптимальным режимам деформационного упрочнения.

Примечание. Для колес из указанных сталей SF = 1,7. Для особо ответственных передач SF допускается устанавливать в индивидуальном порядке.

NFlim - базовое число циклов напряжений: NFlim = 4 · 106;

NK - см. уравнения (3.3.1-18) и (3.3.1-19); подставляется в уравнение (6.3.1-2) при использовании метода эквивалентных нагрузок. В случае учета переменности режимов нагружения с помощью метода эквивалентного числа циклов в формулу (6.3.1-2) вместо NK подставляется значение NFE, которое определяют по результатам специального расчета (см., например, [1]).

Максимальные значения коэффициента YN:

при qF = 6,

при qF = 9,

Ys - коэффициент, учитывающий градиент напряжений и чувствительность материала к концентрации напряжений (опорный коэффициент); для колес с внешним зацеплением при радиусе pfn кривизны переходной кривой в опасном сечении ρfn £ 7 мм

Ys = 1,082 - 0,172lgm.                                                     (6.3.1-3)

Для уточненных расчетов при ρfn > 7 мм для зубчатых колес с внешним зацеплением, изготовленных из нормализованной улучшенной стали и с поверхностной закалкой без охвата основания зуба:

               (6.3.1-4)

где ReH - см. уравнение (5.2-6);

х - относительный градиент напряжений, мм-1:

х = 2,3/ρfn;                                                                         (6.3.1-5)

для цементированных, нитроцементированных зубчатых колес и с поверхностной закалкой, кроме закалки без охвата основания зуба:

                                              (6.3.1-6)

Радиус кривизны переходной кривой зубьев с исходным контуром по ГОСТ 13755-81:

            (6.3.1-7)

для зубьев, нарезаемых зуборезным инструментом с протуберанцем:

   (6.3.1-8)

для колес с внутренним зацеплением и ρfn > 7 мм при изготовлении из нормализованной, улучшенной стали и с поверхностной закалкой без охвата основания зубьев:

                                           (6.3.1-9)

где χs - относительный градиент напряжений, мм-1:

χs = aG/m;                                                                         (6.3.1-10)

аG - коэффициент градиента напряжений, определяемый по формулам (6.1-12) и (6.1-13) или (6.1-15), в которых YF заменяют на аG, или по таблицам, номограммам (графикам) [1] при внутреннем зацеплении;

для цементированных, нитроцементированных колес с поверхностной закалкой

Ys = 1 + χ 05 · 10-1,3;                                                          (6.3.1-11)

YR - коэффициент, учитывающий шероховатость переходной поверхности. Для шлифованных и зубофрезерованных поверхностей с шероховатостью RZ £ 40 мкм YR = 1,0. Для полированных поверхностей в зависимости от способа термического упрочнения принимают: при цементации, нитроцементации, азотировании (полирование до химико-термической обработки) YR = 1,05; при нормализации и улучшении YR = 1,20; при закалке с нагревом ТВЧ, когда закаленный слой повторяет очертания впадины между зубьями, YR = 1,05; при закалке с нагревом ТВЧ, когда закаленный слой распределяется по всему сечению зуба, а также по части ступицы под основанием зуба и впадины или обрывается к переходной кривой, YR = 1,20;

KFX - коэффициент, учитывающий размеры зубчатого колеса;

KFX = 1,05 - 0,000125d,                                                   (6.3.1-12)

gh - коэффициент, учитывающий глубину азотирования:

gh = b0/1,2;                                                                        (6.3.1-13)

при отсутствии азотирования gh = 1,0;

b0 - параметр глубины:

b0 = fht/m;                                                                         (6.3.1-14)

ht - глубина азотирования - замеренное на травленом шлифе под микроскопом расстояние от поверхности до границы видимой упрочненной зоны.

Значения b0 приведены в табл. 6.3.1-5.

Таблица 6.3.1-5

h1

b0

0,04 и ниже

1,16

0,06

1,20

0,07 ... 0,1

1,20

0,12

1,05

0,14

1,00

0,16 и выше

0,98

Допускаемое напряжение изгиба зубьев

sFP = sF lim bKFCYTYz/SF,                                                   (6.3.1-15)

где KFC - коэффициент, учитывающий влияние двухстороннего приложения нагрузки, для нереверсивных передач KFC = 1,0. При двухстороннем приложении нагрузки

KFC = 1 - gAgTFYNmin/gTFYNmax.                                                          (6.3.1-16)

Здесь gА - коэффициент, учитывающий влияние амплитуд напряжений противоположного знака; для зубчатых колес из отожженной, нормализованной и термоулучшенной стали gА = 0,35, для колес с твердостью зубьев более 45 HRCЭ, за исключением азотированных, gА = 0,25, для азотированных зубчатых колес gА = 0,1;

gTFYNmin, gTFYNmax - отношения:

                                                     (6.3.1-17)

                                                    (6.3.1-18)

,  - нагрузка и коэффициент долговечности (числа циклов) применительно к противоположной стороне зуба. Эти параметры определяют по той же методике, что и TF и YN. При ТF < 0,6ТF можно принимать KFC = 1;

YT - коэффициент, учитывающий технологию изготовления. Если при изготовлении выполнены условия, указанные в табл. 6.3.1-1 - 6.3.1-4, то YT = 1; в противном случае YT < 1 и его значение должно быть указано в документации, представляемой Речному Регистру;

YZ - коэффициент, учитывающий способ получения заготовки зубчатого колеса. Для поковок и штамповок YZ = 1,0, для проката YZ = 0,9, для литых заготовок YZ = 0,8;

SF - запас прочности (безопасности), определяется с помощью данных, приведенных в табл. 6.3.1-1 - 6.3.1-4. При отсутствии необходимых сведений можно принимать SF = 1,7.

6.3.2. Конические колеса с прямыми зубьями

Допускаемое напряжение изгиба определяют с помощью следующей зависимости:

                                  (6.3.2)

где  - предел выносливости материала при изгибе, соответствующий базовому числу циклов изменения напряжений; определяют с помощью табл. 6.3.1-1 - 6.3.1-4;

Ys, YR, YFx, KFg, KFd, KFc - коэффициенты, определяют в соответствии с 6.3.1;

SF - запас прочности при изгибе, определяют с помощью данных табл. 6.3.1-1 - 6.3.1-4 и приложений к ним.

6.3.3. Конические колеса с непрямыми зубьями

Допускаемые напряжения изгиба определяют с помощью формулы (6.3.2).

6.4. Запас прочности при изгибе максимальной нагрузкой

Расчетное напряжение изгиба определяют с помощью следующей зависимости

        (6.4-1)

где TF mах - максимальный вращающий момент, Н · мм;

(KAKFaKFbKFv) - произведение коэффициентов, определяемых по методикам, описанным в 6.1 и 6.2 при действии максимального вращающего момента.

Допускаемые напряжения изгиба максимальной нагрузкой определяют с помощью следующей формулы:

                                   (6.4-2)

где  - предельное напряжение при изгибе зубьев максимальной нагрузкой:

                                                                        (6.4-3)

 - базовое значение предельного напряжения зубьев; определяют с помощью данных табл. 6.4-1;

 - коэффициент, учитывающий влияние шлифования переходной поверхности зуба. Для зубчатых колес с переходной поверхностью, подвергнутой шлифованию после сквозной закалки с нагревом ТВЧ и объемной закалки,  = 0,95 при черновом режиме и  = 1,1 при чистовом режиме зубошлифования; цементации с закалкой - соответственно  = 1,0 и 1,05; нитроцементации с закалкой -  = 0,90 и 0,95;

 - коэффициент, учитывающий влияние деформационного упрочнения. При деформационном упрочнении нешлифованной переходной поверхности  = 0,95, шлифованной -  = 1,00, без деформационного упрочнения  = 1,00;

 - коэффициент, учитывающий шероховатость переходной поверхности, при использовании данных табл. 6.4-1  = 1,0;

KFx - коэффициент, учитывающий размеры зубчатого колеса; определяют так же, как и при расчете допускаемого напряжения для оценки длительной выносливости (см. 6.3.1);

 - опорные коэффициенты при максимальной нагрузке. Для передач с внешним зацеплением при учете данных табл. 6.4-1  = 1,0. Во всех остальных случаях эти коэффициенты определяют с помощью табл. 6.4-2.

В табл. 6.4-2 as - теоретический коэффициент концентрации напряжений, определяют по методике [1] расчета коэффициента формы YF для внутреннего зацепления, заменив YF на as, а коэффициенты уравнения - на соответствующие коэффициенты табл. 5.2, 5.3 и 5.4 [1].

Таблица 6.4-1

Значения  при изгибе максимальной нагрузкой

Вид термической или химико-термической обработки зубьев

Стали

Твердость зубьев*

, МПа

на поверхности

в сердцевине у основания

Цементация

Закалка после повторного нагрева

Легированные с содержанием никеля не менее 1 %

56 ... 62

30 ... 43

2800

56 ... 60

27 ... 32

Нитроцементация (с автоматическим регулированием процесса)

Закалка после однократного нагрева

Прочие легированные

54 ... 60

30 ... 43

2000

Легированные с молибденом

56 ... 60

32 ... 45

2500

Нитроцементация

Прочие легированные

27 ... 45

2200

Азотирование

Легированные без алюминия

530 ... 850 HV

24 ... 30

1800

Закалка с нагревом ТВЧ

Сквозная до переходной поверхности

Легированные и углеродистые

48 ... 52**

200 ... 300 НВ

1800

Сквозная с охватом дна впадин

Легированные с содержанием никеля не менее 1 %

48 ... 52

2500

Прочие легированные

2250

По контуру

Легированные с содержанием никеля не менее 1 %

48 ... 54

24 ... 30

2200

Прочие легированные

1800

Объемная закалка

Легированные с содержанием никеля не менее 1 %

48 ... 52

2500

Прочие легированные

2250

Нормализация, улучшение

Легированные и углеродистые

200 ... 350 НВ

6,5НHB

* Где не указано иное, приводятся значения HRCЭ.

** У основания зуба на поверхности 200 ... 300 НВ.

Для зубьев с исходным контуром по ГОСТ 13755-81 и протуберанцем при aM = 6° (угол профиля модифицированного участка исходного контура), р* = 0,05 (параметр протуберанца),   [см. формулы (6.1-12) - (6.1-14)]:

аs = 1,67 + 0,13х - 5,1/ZV + 4,12x/Zv;                              (6.4-4)

Таблица 6.4-2

Опорные коэффициенты при изгибе максимальной нагрузкой

Материал

Сталь с выраженным пределом текучести

1,6

Сталь с непрерывно возрастающим пределом текучести

1,5

Цементированная сталь

0,77as + 0,22

1,6

Азотированная сталь

0,27as + 0,72

1,2

Примечание. Rp0,2 - условный предел текучести материала.

SFP - коэффициент запаса прочности:

SFP = YzSy,                                                                         (6.4-5)

где Yz - см. 6.3.1;

Sy - коэффициент безопасности, при доверительной вероятности неразрушения 0,95 Sу = 1,75.

Таким образом, запас прочности при изгибе максимальной нагрузкой

                                                                     (6.4-6)

должен быть не менее запаса прочности SF, значения которого приведены в табл. 6.3.1-1 - 6.3.1-4. В отдельных случаях по согласованию с Речным Регистром допускается принимать

                                                                       (6.4-7)

но при этом значение  не должно быть меньше SFP.

7. РАСЧЕТ ЗУБЬЕВ НА ЗАЕДАНИЕ

Несмотря на то, что до настоящего времени не разработаны надежные и универсальные расчетные методики, на утверждение Речному Регистру должен быть представлен расчет зубьев на заедание, в котором должны быть определены расчетная нагрузка Wstr в наиболее опасной точке на участке линии зацепления от полюса до точки конца зацепления и предельная по заеданию нагрузка Ws lim r расчетной точке.

Запас стойкости зубьев на заедание

Ssi = Ws lim i/Wsti,

должен быть не менее предельно допускаемого запаса стойкости SSP = 1,3.

Для косозубых и шевронных цилиндрических колес при расчетах может быть использована методика [2].

8. ОСОБЕННОСТИ РАСЧЕТА НА ПРОЧНОСТЬ ЦИЛИНДРИЧЕСКИХ ПЕРЕДАЧ НОВИКОВА

8.1. КОНТАКТНЫЕ НАПРЯЖЕНИЯ

Расчетное контактное напряжение по Герцу:

    (8.1-1)

где ZM - коэффициент материала:

                            (8.1-2)

v1, v2, E1, E2 - см. формулу (3.1-7);

Zb - коэффициент, учитывающий действительную площадь контакта; в диапазоне b = 5 ... 45°

Zb = 0,12 + 0,013b - 3,34 · 10-20ехрb + 0,379/b - 0,417/b2;  (8.1-3)

ZK - коэффициент, учитывающий длину условной линии контакта по высоте зуба:

                                                  (8.1-4)

 - параметр радиуса ρа профиля головки:

a1, a2 - предельные углы давления на линии контакта, рад.

Для исходных контуров по ГОСТ 15326-76 Zk = 0,8, для контуров ДЛЗ-1,0 ... 0,15 Zk = 0,95 и ДЛЗ-0,7 ... 0,15 Zk = 1,22;

d1 - диаметр делительной окружности шестерни, мм;

KHa - коэффициент неравномерности распределения нагрузки между головкой и ножкой зуба:

                                              (8.1-5)

 - параметр головки зуба:

KHv - коэффициент, учитывающий динамичность нагрузки, см. формулы (3.1-50) и (3.1-50);

Ke - коэффициент распределения нагрузки по площадкам контакта, для передач с двумя линиями зацепления (ДЛЗ) при eb > 1

Ke = 2Eb + nb/(2Eb);                                                          (8.1-6)

Eb, nb - целая и дробная части значения коэффициента eb осевого перекрытия:

eb = bw/px = Eb + nb;                                                          (8.1-7)

рх - осевой шаг.

Коэффициенты 2 в уравнении (8.1-6) учитывают две линии зацепления.

8.2. НАПРЯЖЕНИЯ ИЗГИБА

Расчетное напряжение изгиба зубьев под действием нагрузки, распределенной на площадках контакта равномерно по высоте зуба и по эллиптическому закону вдоль зуба для менее прочного колеса пары:

sF = YFYbYK2TFKFaKFv/(m3ZKe),                                      (8.2-1)

где YF - коэффициент формы зуба; определяется с помощью корреляции, справедливой для диапазона Zv = 5 ... 300 (Zv - эквивалентное число зубьев: Zv = Z/cos3b):

        (8.2-2)

Для исходных контуров по ГОСТ 15023-76 коэффициенты уравнения (8.2-2) равны: b0 = 4,706; b1 = 0,0017; b2 = -0,0645; b3 = 83,71; b4 = 1237,44;

для контура ДЗЛ-1,0 ... 0,15 - b0 = 3,237; b1 = 0,00155; b2 = -0,0398; b3 = 71,57; b4 = 1111,6;

для контура ДЗЛ-0,7 ... 0,15 - b0 = 2,681; b1 = 0,0006; b2 = -0,0207; b3 = 49,15; b4 = 238,02;

Yb - коэффициент, учитывающий влияние угла b наклона зубьев и отличие действительной площадки контакта от принятых в расчетной схеме; в диапазоне b = 5 ... 45°

Yb = -0,105 + 0,0089b + 5,29 · 10-20 · ехрb + 0,929/b - 2,23/b2;    (8.2-3)

YK - коэффициент пространственного изменения напряжений вследствие перемещения площадки контакта по длине зуба; для диапазона nb = 0 ... 0,5

                                          (8.2-4)

где коэффициенты c0, c1, c2, c3 равны:

при минимальном числе Kmin площадок контакта (Kmin = 1 - одна линия зацепления):

с0 = 2,211; с1 = -1,269; с2 = 2,777; c3 = -1,275;

при Kmin = 2

с0 = 1,399; с1 = 0,339; с2 = 0,000381; с3 = -0,744;

при Kmin = 3

с0 = 1,12; c1 = -0,112; c2 = 0,167; c3 = -0,103;

при Kmin = 4

c0 = 1,05; c1 = 0,0374; с2 = 0,0882; c3 = -0,09;

KFa - коэффициент неравномерности распределения нагрузки между головкой и ножкой зуба:

                                             (8.2-5)

Для передач ДЛЗ с твердостью 350 НВ и менее при Z1 ³ 20 и U £ 4 можно принимать KFa = 1;

KFv - коэффициент, учитывающий динамичность нагрузки, см. формулу (6.1-10);

Ke - коэффициент распределения нагрузки по площадкам контакта, см. формулу (8.1-6).

8.3. ДОПУСКАЕМЫЕ НАПРЯЖЕНИЯ

Выбор допускаемых напряжений для передач Новикова проводят так же, как и для эвольвентных (см. 3.3.1 и 6.3.1).

9. ОСОБЕННОСТИ РАСЧЕТА НА ПРОЧНОСТЬ ПЛАНЕТАРНЫХ ПЕРЕДАЧ

Расчет планетарных передач на контактную прочность и выносливость при изгибе ведут с помощью тех же самых формул, которые используют для цилиндрических зубчатых колес, но при этом учитывают следующее.

При использовании записи «±» знак «+» принимают для наружного зацепления, а знак «-» - для внутреннего. Расчетный момент для каждой кинематической пары определяется с помощью выражений, справедливых для конкретных кинематических схем планетарных редукторов, в которые входят: расчетный вращающий момент на ведомом валу Tрн на водиле или Тр1 на колесе и передаточное отношение i (отношение угловых скоростей или моментов), а в некоторых случаях и передаточное число U.

Неравномерность распределения нагрузки между сателлитами учитывают путем введения к расчетному моменту на центральном (солнечном) колесе сомножителя Kc/nc, где Kс - коэффициент, учитывающий неравномерность распределения нагрузки между сателлитами, для приближенных оценок можно принимать: при отсутствии связей, например, при плавающем солнечном колесе Kс = 1,15 ... 1,20; при отсутствии выравнивания нагрузки Kc = 2; nc - число сателлитов.

Более точно расчетный вращающий момент можно рассчитать по следующей методике.

Для зацепления I (рис. 9.1):

при Zg ³ Za

                                                                 (9-1)

при Za > Zg

                                                                        (9-2)

Здесь и далее индексы «a», «g», «b», «f» в обозначениях моментов T и числа зубьев Z соответствуют обозначению колес планетарной передачи на рис. 9.1. Для схем А и Б с плавающей подвеской центральных колес  = 1,1; для схемы В при nc > 1 и плавающем центральном колесе  = 1,25, а при nc > 1 и неплавающем центральном колесе  = 2;

Рис. 9.1

для зацепления II:

                                                                       (9-3)

для зацепления III:

                                                                       (9-4)

где для схем А и Б с плавающей подвеской центральных колес  = 1,1, для схемы В с плавающей подвеской колеса b  = 1,0, для схем А и Б без плавающей подвески

   (9-5)

db - диаметр колеса b, мм.

При sНР > 900 МПа следует принимать sНР = 900 МПа;

для схемы В при плавающем колесе е  = 1,0;

                                                              (9-6)

i - передаточное отношение между ведущим и ведомым валами;

для схемы В с плавающей подвеской колеса b

                                               (9-7)

В случае, когда имеет место зацепление нескольких зубьев на солнечном колесе, то при использовании для расчета KHb уравнений (3.1-36) в их второй член правой части нужно ввести сомножитель 1,2, а при использовании уравнений (3.1-43), (3.1-47) - (3.1-49) - увеличить коэффициент f2 на 20 %. Таким образом, учитывается увеличение неравномерности распределения нагрузки по длине контактных линий (увеличение KHb влечет за собой и увеличение KFb).

Коэффициенты KHv и KFv, учитывающие динамическую нагрузку в зацеплении, следует определять для скорости относительно водила.

При определении эквивалентного числа NE циклов нагружения количество зацеплений для центральных колес учитывают умножением на nс.

Допускаемое напряжение изгиба зубьев сателлитов [см. уравнение (6.3.1-15)] рекомендуется определять при увеличении запаса SF прочности (безопасности) на 50 % по сравнению с непланетарными передачами, учитывая таким путем влияние тонких ободов сателлитов и корончатых колес на изломную прочность зубьев.

Расчеты планетарных передач на прочность допускается выполнять с помощью методики [6].

10. ВЕРОЯТНОСТНЫЕ РАСЧЕТЫ НА ПРОЧНОСТЬ ЗУБЧАТЫХ ПЕРЕДАЧ

Целью вероятностного расчета является определение вероятности безотказной работы (сохранения работоспособности) по сопротивлению контактной усталости и усталости по изгибу. Эти расчеты выполняют отдельно для шестерни и колеса.

Обязательность выполнения вероятностных расчетов настоящим руководством не регламентируется.

Для выполнения вероятностных расчетов могут быть рекомендованы методики [1] или [5], а в случае расчетов с помощью компьютерных приложений - методика, основывающаяся на вычислительном эксперименте, проводимом с целью учета рассеяния следующих факторов:

KА - коэффициента внешней динамической нагрузки (х1);

Kv - коэффициента внутренней динамической нагрузки через коэффициент g0, учитывающий влияние разности шагов зацепления (x2);

Ka - коэффициента распределения нагрузки между зубьями через параметр g, представляющий собой разность погрешностей основных шагов смежных пар зубьев передачи (х3);

Kb - коэффициента концентрации нагрузки через параметр fку, учитывающий фактическое отклонение положения контактных линий (х4).

Используемое компьютерное приложение должно быть адаптировано к вычислительному эксперименту, то есть оно должно позволять варьировать значениями KА, g0, g и fку перед каждым вычислительным опытом (расчетом). В случае, если в данном варианте расчета g0, g или fку не используется, то варьироваться могут, помимо KА, сами значения Kv, Ka, Kb.

Рекомендуемый план вычислительного эксперимента (план Хартли-Коно) приведен в табл. 10-4.

Кодированные значения факторов обозначают следующее:

1 - в опыте используется максимально возможное значение фактора, например, при х1 = 1 KА = 1,4;

Таблица 10-4

План вычислительного эксперимента

Опыт

Кодированные значения факторов

Опыт

Кодированные значения факторов

x1

x2

x3

x4

x1

x2

x3

x4

1

1

-1

-1

-1

10

0

1

-1

1

2

-1

1

-1

-1

11

-1

0

-1

-1

3

-1

-1

1

-1

12

1

0

1

1

4

1

1

1

-1

13

-1

1

-1

0

5

1

-1

-1

1

14

-1

0

1

1

6

-1

1

-1

1

15

0

1

1

-1

7

-1

-1

1

1

16

1

-1

1

0

8

1

1

1

1

17

1

-1

0

1

9

0

0

0

0

18

0

-1

1

-1

0 - в опыте используется среднее значение фактора, например, при x1 = 0, KА = 1,2;

-1 - в опыте используется минимально возможное значение фактора, например, при х1 = -1 KА = 1,0.

По итогам вычислительного эксперимента для каждого колеса передачи получают четыре массива значений

sНi, nHi = sH lim b/sHi, sFi, nFi = sF lim b/sFi,

где i - номер элементов массивов, i = 1, 2, ..., 18.

Далее элементы каждого массива (будем обозначать их уij, где j = 1, 2, 3, 4) обрабатываются в следующей последовательности.

Рассчитывается выборочное среднее:

Определяется среднее квадратическое отклонение от среднего (только для s):

Вычисляется коэффициент вариации (только для s):

Имея полученные таким образом значения vsH и vsF, определяют квантили распределения:

где vH lim, vF lim - коэффициенты вариации пределов выносливости; для улучшенных, нормальных и нормализованных колес vHlim = 0,07 ... 0,09; vF lim= 0,08 ... 0,1; для колес, зубья которых имеют поверхностное упрочнение vH lim = 0,085 ... 0,13; vF lim = 0,1 ... 0,14.

Затем по таблицам нормированного нормального распределения с использованием значений uрН и uрF находят вероятности Р(Н) и P(F) безотказной работы по сопротивлению контактной усталости и усталости по изгибу.

11. РАСЧЕТ НАПРЯЖЕННОГО СОСТОЯНИЯ ЗУБЧАТЫХ КОЛЕС С ПРИМЕНЕНИЕМ ДИСКРЕТНЫХ МОДЕЛЕЙ МЕТОДА КОНЕЧНЫХ ЭЛЕМЕНТОВ

11.1. ЦЕЛЬ РАСЧЕТА

Обязательность выполнения расчета напряженного состояния зубчатых колес с применением дискретных моделей метода конечных элементов (МКЭ) настоящим руководством не регламентируется.

Целью расчета являются определение напряженно-деформированного состояния зубчатых колес как объемной конструкции с учетом пространственного приложения нагрузки и оценка статической и усталостной прочности зубьев.

При реализации цели последовательно решаются следующие задачи:

расчет параметров, необходимых для построения трехмерных (3D) моделей зубчатых колес, в том числе профилей зубьев, и зубчатого зацепления (фактически создается виртуальный зуборезный инструмент, с помощью которого инженер-расчетчик «нарезает» на экране зубья требуемой конструкции), выбор схемы приложения нагрузок к поверхности зубьев, идеализация нагрузок применительно к конечно-элементной модели;

построение 3D модели с учетом всех конструктивно-технологических особенностей зубчатых колес;

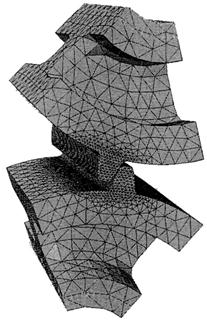

построение конечно-элементной модели каждого зубчатого колеса зацепления и расчет напряженного состояния конструкции;

расчет зубьев на усталостную прочность по результатам определения напряжений в элементах конструкции.

11.2. ОСОБЕННОСТИ ПОДХОДА К РАСЧЕТУ ПРОЧНОСТИ

Зубчатое колесо рассматривается как объемная конструкция с учетом всех особенностей геометрии, пространственного приложения нагрузок и схемы поддержки с помощью опор. Для реализации таких представлений разрабатывается трехмерная модель зубчатого колеса и зацепления в целом с применением интегрированных CAD/CAM/CAE систем. Для разработки 3D моделей и последующего определения напряженно-деформированного состояния зубьев могут быть использованы любые вычислительные системы (программные продукты), признанные Речным Регистром.

Крутящий момент считается приложенным к ведущему валу (валу колеса 1). Собственные инерционные нагрузки колеса рассчитываются в большинстве интегрированных CAD/CAM/CAE систем путем задания углов скорости и оси вращения вала: система автоматически вычисляет массовые нагрузки в конечных элементах и приводит их к узловым инерционным силам. Контактные пары между валом и подшипниками на опорах также создаются самой системой. В случае проработки CAD-модели опор и подшипников можно проанализировать процесс деформации вала с учетом податливости опорных узлов и подшипников

Следует, однако, указать, что с усложнением CAD-модели зубчатого зацепления вместе с опорами и подшипниками увеличивается время расчета и повышаются требования к быстродействию и возможностям вычислительной техники (платформе), которую используют при проведении расчетов.

Расчет напряженного состояния для каждого варианта конструкции включает в себя глобальный анализ, то есть решение конкретной задачи взаимодействия зубчатых колес между собой и определение напряженного состояния конструкции на «грубой» сетке, и локальный анализ с целью уточнения результатов глобального анализа для элементов с повышенным уровнем напряжений на мелкой сетке.

11.3. СВОЙСТВА ПРИМЕНЯЕМЫХ МАТЕРИАЛОВ

Для моделирования напряженно-деформированного состояния зубчатых колес необходимо задать следующие свойства материалов зубьев:

модуль упругости Е, МПа;

коэффициент Пуассона µ;

плотность ρ, кг/м3;

временное сопротивление на растяжение Rm, МПа;

предел выносливости симметричного цикла s-1, МПа;

предел текучести ReH, МПа.

11.4. РАСЧЕТ НАПРЯЖЕННО-ДЕФОРМИРОВАННОГО СОСТОЯНИЯ

Расчет зубчатого зацепления выполняют для заданной частоты вращения колеса 1 (шестерни) и передаваемого вращающего момента.

Определяют нагрузочные диаграммы и составляют блоки нагрузок в зависимости от угла поворота ведущего вала через каждые 1 - 3 град. Таким образом, рассчитывается несколько вариантов напряженно-деформированного состояния зубчатых колес. Уточнение напряжений и определение коэффициентов концентрации напряжений производят в каждом нагруженном элементе конструкции, определяющих в конечном итоге усталостную прочность зубьев.

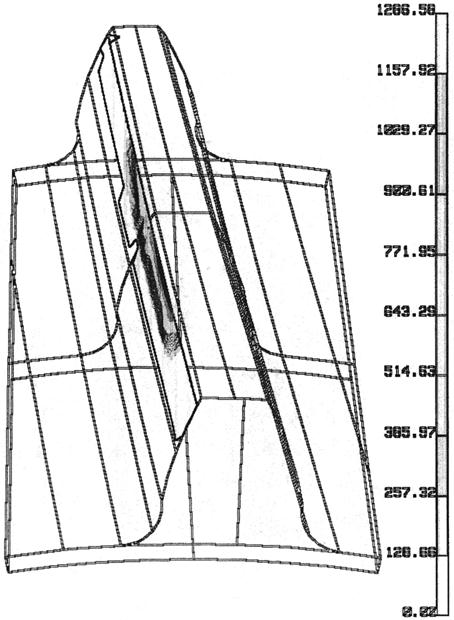

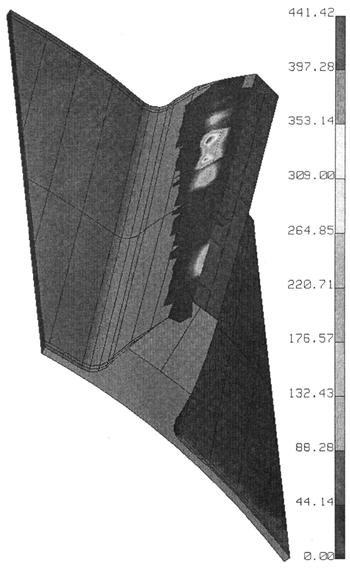

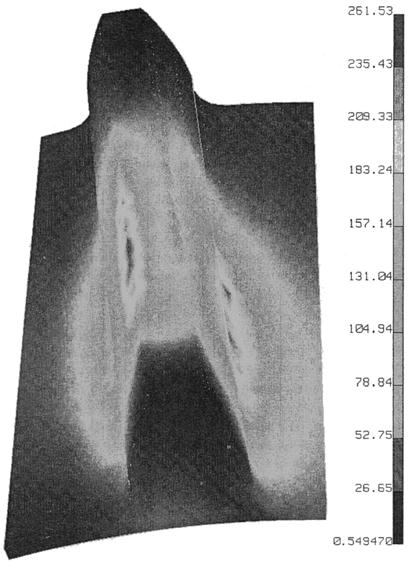

Для каждой зоны с повышенным уровнем напряжений фиксируются максимальные и минимальный компоненты тензора напряжений, с помощью которых определяют запас прочности по усталостным напряжениям на основе диаграммы предельных состояний. Полный тензор напряжений во всех точках конструкции вычисляется интегрированной CAD/CAM/CAE системой автоматически и выдается в табличном виде и в виде трехмерных цветных графических изображений конструкции, при этом красным цветом помечаются элементы, напряжения в которых имеют максимальные значения.

12. РАСЧЕТ ЗУБЬЕВ НА УСТАЛОСТНУЮ ПРОЧНОСТЬ ПРИ ИСПОЛЬЗОВАНИИ ДИСКРЕТНЫХ МОДЕЛЕЙ МКЭ

12.1. ОБЩИЕ ЗАМЕЧАНИЯ

Изложенные в разд. 2 - 10 методы расчета на прочность зубчатых колес создавались эмпирически по результатам анализа испытаний, опыта проектирования, изготовления и эксплуатации зубчатых зацеплений в различных областях техники. Достоверное определение напряженного состояния зубьев с помощью этих методов возможно, но осложняется необходимостью использования эмпирических коэффициентов, которые применяют также и при вычислении допускаемых напряжений.

Метод конечных элементов (при условии точного воспроизведения в 3D-модели геометрии зубьев, взаимного расположения колес в паре, жесткости колес, валов и опор) позволяет с большой достоверностью определить опасные напряжения в зубе при статическом приложении нагрузки. Однако, по результатам сопоставления смоделированных напряжений с предельно допустимыми напряжениями, определенными как функция от условного предела текучести материала, делать вывод о выносливости зубьев было бы преждевременно.

Зубчатые колеса судовых передач работают в условиях приложения знакопеременных нагрузок, при этом напряжения в элементах конструкции редко достигают опасных значений, даже в зонах с повышенным уровнем напряжений. Однако, после приложения определенного числа циклов нагружения возможны повреждения зубьев даже в тех случаях, когда напряжения в 2 - 3 раза ниже предельно допускаемых, то есть возможные отказы зубчатых колес, удовлетворяющих критерию статической прочности, могут иметь усталостный характер. Поэтому проверка элементов конструкции зубчатых колес, напряженно-деформированное состояние которых определено с помощью дискретных моделей МКЭ, по критериям усталостной прочности обязательна.

Несмотря на то, что большинство интегрированных CAD/CAM/CAE систем позволяет выполнять оценки по критериям усталостной прочности, Речной Регистр регламентирует применение изложенной ниже методики расчета, выдержавшей многочисленные экспериментальные проверки.

12.2. МЕТОДИКА РАСЧЕТА

Условие усталостной прочности имеет вид:

sy = kssa/(esbs) + ψssm = s-1,                                          (12.2-1)

где sу - амплитуда эквивалентных напряжений, приведенная к симметричному циклу;

ks - эффективный коэффициент концентрации напряжений. Поскольку напряженное состояние конструкции определено с учетом концентрации напряжений, а эффективный коэффициент концентрации всегда меньше теоретического, то принимают ks = 1;

es - масштабный коэффициент, учитывающий влияние абсолютных размеров детали на усталостную прочность, определяется по формуле

                                                       (12.2-2)

где e - базовый масштабный коэффициент: e = 0,5 для сталей;

λ - масштабный фактор; можно принимать λ = 0,02 мм-1;

d - характерный диаметр, мм;

bs - коэффициент, учитывающий влияние состояния поверхности детали на усталостную прочность; определяется по формуле:

bs = bTbкорbуп;                                                                  (12.2-3)

bT - отражает влияние шероховатости; для полированной поверхности зубьев bT = 0,85, для шлифования bT = 1,1 ÷ 1,2, для цементации поверхностей зубьев bT = 1,2 ÷ 1,3, для азотирования поверхностей зубьев bT = 1,3 ÷ 1,5;

bкор - отражает влияние коррозионной среды; при отсутствии коррозионной среды bкор = 1;

bуп - отражает влияние упрочняющих технологий; значения bуп приведены в табл. 12.2;

Таблица 12.2

Вид обработки

Временное сопротивление на растяжение Rгл, МПа

Коэффициент упрочнения bуп

Закалка с нагревом ТВЧ

600 - 800

1,5 - 1,70

800 - 1100

1,3 - 1,50

Азотирование

900 - 1200

1,1 - 1,25

Дробеструйный наклеп

600 - 1500

1,1 - 1,25

Цементация

900 - 1200

1,1 - 1,20

Цементация и дробеструйная обработка

900 - 1200

1,3 - 1,40

Накатка роликом

1,1 - 1,3

sа - интенсивность переменных напряжений, определяется по формуле:

                                                              (12.2-4)

где а = (sxa - sya)2 + (sya - sza)2,

sza ... tzxa - амплитуды компонент переменных напряжений, определяемые по формулам:

sxa = (sxmax - sxmin)/2;                                                        (12.2-5)

sya = (symax - symin)/2;                                                        (12.2-6)

sza = (szmax - szmin)/2;                                                        (12.2-7)

txya = (txymax - txymin)/2;                                                       (12.2-8)

tyza = (tyzmax - tyzmin)/2;                                                       (12.2-9)

tzxa = (tzxmax - tzxmin)/2;                                                       (12.2-10)

sxmax ... tzxmin, sxmin ... tzxmin - соответственно максимальные и минимальные компоненты тензора напряжений;

sm - интенсивность средних напряжений, определяется как наибольшее главное напряжение из решения характеристического уравнения

                                                       (12.2-11)

где sxm ... tzxm - компоненты средних напряжений, определяемые по формулам:

sxа = (sxmax + sxmin)/2;                                                       (12.2-12)

syа = (symax + symin)/2;                                                       (12.2-13)

szа = (szmax + szmin)/2;                                                       (12.2-14)

txyа = (txymax + txymin)/2;                                                      (12.2-15)

tyzа = (tyzmax + tyzmin)/2;                                                      (12.2-16)

tzxа = (tzxmax + tzxmin)/2;                                                      (12.2-17)

sxmax ... tzxmax, sxmin ... tzxmin - максимальные и минимальные компоненты тензора напряжений соответственно;

ψs - коэффициент; отражает зависимость предела выносливости по амплитуде при асимметричном цикле от среднего (статистического) напряжения, действующего в той же точке сечения, определяется по формулам:

ψs = 0 при sHI < 0;                                                           (12.2-18)

 при sm > 0.                      (12.2-19)

12.3. ОЦЕНКА БЕЗОПАСНОСТИ ПО КРИТЕРИЯМ СТАТИЧЕСКОЙ И УСТАЛОСТНОЙ ПРОЧНОСТИ

Коэффициент запаса прочности по подобному циклу (при одновременном увеличении амплитуды и средних напряжений) определяется по формуле:

n = s-1/sy.                                                                         (12.3-1)

Коэффициент запаса прочности по переменным напряжениям (увеличение амплитуды при постоянных средних напряжениях) определяется по формуле:

na = (s-1 - ψssm)esbs/(saKs)                                             (12.3-2)

Коэффициент запаса прочности по пределу текучести определяется по формуле:

nT = ReH/sэкв.                                                                     (12.3-3)

Коэффициент запаса прочности по пределу прочности определяется с помощью зависимости

nB = Rm/sэкв.                                                                     (12.3-4)

Коэффициент запаса прочности по контактной выносливости определяется по формуле:

nH = sHP/sH,                                                                      (12.3-5)

где sн - наибольшие контактные напряжения в зубе;

Результаты расчета по приведенной методике для всех элементов конструкции зуба сводят в таблицу, анализ данных которой позволяет судить о том, что конструкция зубьев удовлетворяет или не удовлетворяет критериям статической и усталостной прочности.

ПРИЛОЖЕНИЕ

ПРИМЕРЫ РАСЧЕТА ЗУБЧАТЫХ ПЕРЕДАЧ НА ПРОЧНОСТЬ

Пример 1. Выполнить расчет передачи с коническими зубчатыми колесами и круговыми зубьями для СПК типа «Ласточка» (проект № 03525). Исходные данные приведены в табл. А1.

Таблица А1

Наименование

Обозначение

Размерность

Значение

Зацепление - внешнее, зубья круговые с модификацией и формой профиля III, термическая обработка - цементация с закалкой

Номер передачи с коническими колесами по принятой классификации

NKП

-

6

Коэффициент внешней динамической нагрузки

KA

-

1,35

Коэффициент, учитывающий влияние двустороннего приложения нагрузки

KFc

-

1,2

Число зубьев колеса 1

z1

-

32

Число зубьев колеса 2

z2

-

31

Частота вращения колеса 1

n1

мин-1

1500

Частота вращения колеса 2

n2

мин-1

1548

Расчетный вращающий момент на колесе 1

T1

Н · мм

4680000

Расчетный вращающий момент на колесе 2

T2

Н · мм

4520000

Максимальный вращающий момент на колесе 1

T1max

Н · мм

5148000

Максимальный вращающий момент на колесе 2

Т2max

Н · мм

4972000

Ширина зубчатого венца колеса и шестерни

b1, b2

мм

100,324

Коэффициент Пуассона материала колеса и шестерни

v1, v2

-

0,3

Модули упругости первого рода материалов колеса и шестерни

Е1, Е2

МПа

206000

Внешнее делительное (начальное) конусное расстояние

Re

мм

697,216

Угол наклона зубьев в нормальном сечении

bn

град

24

Углы делительного конуса колеса 1 и колеса 2 соответственно

δ1, δ2

град

11,1766

10,8233

Коэффициент перекрытия профиля

f1

-

1,0

Степень точности изготовления по нормам плавности в соответствии с ГОСТ 1643-81

CT

-

6

Шероховатость поверхности по ГОСТ 2789-73

Ra

мкм

2,0

Коэффициент осевого смешения колеса 1

x1

-

0,39

Коэффициент осевого смещения колеса 2

x2

-

-0,39

Толщина упрочненного слоя поверхности колеса 1

h1

мм

0,8

Толщина упрочненного слоя поверхности колеса 2

h2

мм

1,1

Расстояние от поверхности зуба до той точки, в которой твердость упрочненного слоя равна твердости сердцевины

hL

мм

0,8

Твердость поверхности зуба колеса 1

HRCЭ

56

Твердость поверхности зуба колеса 2

HRCЭ

58

Твердость сердцевины зуба колеса 1

HV

260

Твердость сердцевины зуба колеса 2

HV

280

Погрешность основных шагов смежных пар зубьев в долях среднего квадратического отклонения при доверительной вероятности 0,95

e

-

1,645

Параметр, характеризующий погрешность изготовления зубьев

sg0

-

0,2

Предел текучести материала

ReH

МПа

980

Базовый предел выносливости при изгибе при вероятности неразрушения 0,99

МПа

820

Базовое значение предельного напряжения зубьев

МПа

2800

Число циклов действия перегрузок за весь период работы передачи

Nc

-

1000000

Коэффициент запаса по поверхностной контактной прочности

SH

-

1,2

Коэффициент запаса прочности при изгибе

SF

-

1,75

Параметр кривой усталости

qF

-

9

Коэффициент, учитывающий шероховатость переходной поверхности

YR

-

1,0

Коэффициент, учитывающий способ получения заготовки зубчатого колеса

YZ

-

1,0

Коэффициент, учитывающий технологию изготовления

YT

-

1,0

Коэффициент, учитывающий влияние шлифования переходной поверхности зуба

KFg

-

1,0

Коэффициент, учитывающий влияние деформационного упрочнения

KFd

-

1,2

Угол профиля исходного контура

a

град

20

Ресурс передачи

Lh

ч

20000

Поскольку расчет прочности выполнялся на компьютере, промежуточные результаты не представлены, а рассчитанные напряжения и коэффициенты запаса прочности приведены в табл. А2.

Таблица А2

Наименование

Обозначение

Размерность

Значение

Коэффициент, учитывающий распределение нагрузки между парами зубьев шестерни и колеса

KHa

-

1,049

Коэффициент, учитывающий неравномерность распределения нагрузки по длине контактных линий

KHb

-

1,112

Коэффициент, учитывающий «внутреннюю» динамическую нагрузку в зацеплении для колеса 1

KHv1

-

1,248

То же для колеса 2

KHv2

-

1,248

Коэффициент, учитывающий форму сопряженных поверхностей зубьев в полюсе зацепления шестерни и колеса

ZH

-

1,632

Коэффициент, учитывающий механические свойства материала

ZE

МПа05

268

Коэффициент, учитывающий суммарную длину контактных линий

Ze

-

0,916

Поверхностное контактное напряжение колеса 1

МПа

1170

Поверхностное контактное напряжение колеса 2

МПа

1187

Коэффициент, учитывающий шероховатость поверхностей зубьев

ZR

-

0,95

Коэффициент, учитывающий окружную скорость

Zv

-

1,069

Коэффициент смазки

ZL

-

1,0

Коэффициент, учитывающий размеры колеса 1

-

1,0

То же колеса 2

-

1,0

Допускаемые контактные напряжения на поверхности зубьев колеса 1

МПа

1090

Коэффициент запаса по поверхностной прочности зубьев колеса 1

-

-

0,932

Допускаемые контактные напряжения на поверхности зубьев колеса 2

МПа

1129

Коэффициент запаса по поверхностной прочности зубьев колеса 2

-

-

0,951

Коэффициент запаса по глубинной контактной прочности колеса 1

-

-

1,223

То же колеса 2

-

-

1,300

Коэффициент запаса по глубинной контактной прочности колеса 1 при перегрузке

-

-

1,392

То же колеса 2

-

-

1,488

Коэффициент, учитывающий распределение нагрузки между парами зубьев при расчете зубьев на изгиб для шестерни и колеса

KFa

-

1,0

Коэффициент, учитывающий распределение нагрузки по длине контактных линий при расчете зубьев на изгиб для шестерни и колеса

KFb

-

1,214

Коэффициент, учитывающий «внутреннюю» динамическую нагрузку в зацеплении при расчете на изгиб для шестерни

KFv1

-

1,275

То же для колеса

KFv2

-

1,304

Коэффициент, учитывающий форму зуба для колеса 1

-

3,687

То же для колеса 2

-

4,259

Коэффициент, учитывающий наклон зубьев

Yb

-

0,825

Коэффициент, учитывающий градиент напряжений и чувствительность материала к концентрации напряжений для колеса 1

Ys1

-

0,935

То же для колеса 2

Ys2

-

0,935

Напряжение изгиба у основания зуба колеса 1

МПа

377

Допускаемое напряжение изгиба у основания зуба колеса 1

МПа

644

Коэффициент запаса по изгибной выносливости колеса 1

-

-

1,711

Напряжение изгиба у основания зуба колеса 2

МПа

434

Допускаемое напряжение изгиба у основания зуба колеса 2

МПа

645

Коэффициент запаса по изгибной выносливости колеса 2

-

-

1,486

Напряжения изгиба максимальной нагрузкой для зубьев шестерни и колеса

-

МПа

406

Допускаемые напряжения изгиба максимальной нагрузкой

-

МПа

1961

Коэффициент запаса по изгибной выносливости при максимальной нагрузке

-

-

4,835

Анализ данных табл. А2 показывает, что поверхностная контактная прочность зубьев не обеспечивается.

Пример 2. Выполнить расчет на прочность передачи с цилиндрическими зубчатыми колесами (первая ступень редуктора Г81). Зацепление - внешнее, косозубое, зубья нешевронные без модификации, термическая обработка - цементация. Исходные данные приведены в табл. А3.

Таблица A3

Наименование

Обозначение

Размерность

Значение

Коэффициент внешней динамической нагрузки

KA

-

1,25

Модуль нормальный

m

мм

12,0

Число зубьев колеса 1

z1

-

57

Число зубьев колеса 2

z2

-

40

Частота вращения колеса 1

n1

мин-1

500

Частота вращения колеса 2

n2

мин-1

712,5

Расчетный вращающий момент на колесе 1

T1

Н · мм

21000000

Расчетный вращающий момент на колесе 2

T2

Н · мм

14736842

Максимальный вращающий момент на колеса 1

T1max

Н · мм

23100000

Максимальный вращающий момент на колесе 2

T2max

Н · мм

16210000

Ширина зубчатого венца колеса и шестерни

b1, b2

мм

230

Коэффициент Пуассона материала колеса и шестерни

v1, v2

-

0,3

Модули упругости первого рода материалов колеса и шестерни

E1, E2

МПа

206000

Межосевое расстояние

aw

мм

593,7

Делительный угол наклона линии зуба

b

град

10

Суммарная погрешность контакта зубьев при изгибе валов

fsh

мм

0,0012

Суммарная погрешность контакта при кручении

fsr

мм

0,0005

Погрешность контакта, вызываемая деформациями подшипников

fsb

мм

0,0003

Допуск на погрешность направления зубьев

fb

мм

0,016

Коэффициент перекрытия профиля

f1

-

1,0

Степень точности изготовления по нормам плавности в соответствии с ГОСТ 1643-81

CT

-

6

Шероховатость поверхности по ГОСТ 2789-73

Ra

мкм

1,25

Коэффициент осевого смещения колеса 1

x1

-

0,342

Коэффициент осевого смещения колеса 2

x2

-

0,342

Коэффициент радиуса переходной кривой исходного контура

-

0,4255

Коэффициент радиального зазора

c*

-

0,28

Коэффициент, учитывающий влияние шлифования переходной поверхности зуба

-

1,0

Коэффициент, учитывающий влияние деформационного упрочнения переходной поверхности зуба

-

1,2

Момент инерции колеса 1 с учетом массы присоединенных деталей

J1

кг · мм2

15463000

То же для колеса 2

J2

кг · мм2

9940500

Отношение моментов инерции массивной детали, присоединенной к колесу 1, и самого колеса 1

g

-

1,0

Абсолютное значение отклонения шага зацепления

fpb

мм

0,018

Суммарная приведенная масса передачи

MΣП

кг

100

Угол наклона зубьев на основном цилиндре

bb

град

0,0

Коэффициент распределения нагрузки между параллельными потоками мощности

KП

-

1,0

Коэффициент неравномерностм распределения нагрузки между полушевронами

KШ

-

1,0

Коэффициент, учитывающий влияние амплитуд напряжений противоположного знака

gA

-

0,25

Ресурс передачи

Lh

ч

60000

Эквивалентное число циклов напряжений колеса и шестерни

NE

-

0,0

Поскольку расчет выполнен на компьютере, то промежуточные результаты не приведены. Итоговые результаты сведены в табл. А4.

Таблица А4

Наименование

Обозначение

Размерность

Значение

Коэффициент, учитывающий распределение нагрузки между парами зубьев шестерни и колеса

KHa

-

0,695

Коэффициент, учитывающий неравномерность распределения нагрузки по длине контактных линий

KHb

-

1,195

Коэффициент, учитывающий «внутреннюю» динамическую нагрузку в зацеплении для колеса 1

KHv1

-

1,344

То же для колеса 2

KHv2

-

1,697

Коэффициент, учитывающий форму сопряженных поверхностей зубьев в полюсе зацепления шестерни и колеса

ZH

-

2,419

Коэффициент, учитывающий механические свойства материала

ZE

МПа0,5

190

Коэффициент, учитывающий суммарную длину контактных линий

Ze

-

1,0

Поверхностное контактное напряжение колеса 1

МПа

616,706

Поверхностное контактное напряжение колеса 2

МПа

395,248

Коэффициент, учитывающий шероховатость поверхностей зубьев

ZR

-

0,95

Коэффициент, учитывающий окружную скорость

Zv

-

1,07

Коэффициент смазки

ZL

-

1,0

Коэффициент, учитывающий размеры колеса 1

-

1,0

То же колеса 2

-

1,0

Допускаемые контактные напряжения на поверхности зубьев колеса 1

МПа

955

Коэффициент запаса по поверхностной контактной прочности зубьев колеса 1

-

-

1,549

Допускаемые контактные напряжения на поверхности зубьев колеса 2

МПа

875,81

Коэффициент запаса по поверхностной контактной прочности зубьев колеса 2

-

-

2,216

Коэффициент запаса по глубинной контактной прочности колеса 1

-

-

2,691

То же колеса 2

-

-

4,323

Коэффициент запаса по глубинной контактной прочности колеса 1 при перегрузке

-

-

3,088

То же колеса 2

-

-

4,967

Коэффициент, учитывающий распределение нагрузки между парами зубьев при расчете зубьев на изгиб для шестерни и колеса

KFa

-

0,667

Коэффициент, учитывающий распределение нагрузки по длине контактных линий при расчете зубьев на изгиб для шестерни и колеса

KFb

-

1,119

Коэффициент, учитывающий «внутреннюю» динамическую нагрузку в зацеплении при расчете на изгиб для колеса 1

KFv1

-

1,817

То же для колеса 2

KFv2

-

1,841

Коэффициент, учитывающий форму зуба колеса 1

-

3,784

То же колеса 2

-

3,807

Коэффициент, учитывающий наклон зубьев

Yb

-

0,916

Коэффициент, учитывающий перекрытие зубьев

Yc

-

1,0

Напряжение изгиба у основания зуба колеса 1

МПа

128,35

Допускаемое напряжение изгиба у основания зуба колеса 1

МПа

355,218

Коэффициент запаса по изгибной выносливости колеса 1

-

-

2,768

Напряжение изгиба у основания зуба колеса 2

МПа

127,07

Допускаемое напряжение изгиба у основания зуба колеса 2

МПа

364,768

Коэффициент запаса по изгибной выносливости колеса 2

-

-

2,871

Напряжения изгиба максимальной нагрузкой для зубьев колеса 1

-

МПа

147,067

Допускаемые напряжения изгиба максимальной нагрузкой для зубьев колеса 1

-

МПа

1144,26

Коэффициент запаса по изгибной выносливости при максимальной нагрузке для зубьев колеса 1

-

-

7,781

Напряжения изгиба максимальной нагрузкой для зубьев колеса 2

-

МПа

145,597

Допускаемые напряжения изгиба максимальной нагрузкой для зубьев колеса 2

-

МПа

1175,021

Коэффициент запаса по изгибной выносливости при максимальной нагрузке для зубьев колеса 2

-

-

8,071

Пример 3. Выполнить расчет передачи с коническими зубчатыми колесами и круговыми зубьями для СПК типа «Ласточка» (проект 03525) методом конечных элементов в CAD/CAM/CAE системе I-DEAS фирмы CDRC (США). Исходные данные принять такими же, что и в примере 1 (см. табл. А1).

Созданное в системе CAD 3D изображение конструкции на основании чертежей № 021110037, 021110038 приведено на рис. А1, а конечно-элементная модель зацепления - на рис. А2.

Рис. А1

Рис. А2

Расчет напряженного состояния (контактная задача) выполнен в линейной постановке с использованием объемных конечных элементов для относительного положения колеса и шестерни, при котором возникают максимальные напряжения в шестерне, как наиболее слабом элементе конструкции.

Расчетная нагрузка реализует максимальный крутящий момент на ведущее колесо, составляющий 4680 Н · м.

Материал конструкции - сталь 18Х2Н4МА со следующими характеристиками при твердости HRCЭ = 58:

Е = 210000 МПа - модуль нормальной упругости;

µ = 0,3 - коэффициент Пуассона;

Rm = 1180 МПа - временное сопротивление;

ReH = 980 МПа - предел текучести;

s-1 = 510 МПа - предел выносливости симметричного цикла;

sНР = 1090 МПа - предел контактной выносливости.

На рис. А3 приведено распределение эквивалентных напряжений, а на рис. А4 - контактных напряжений в зубе шестерни, МПа.

В табл. А5 приведены компоненты тензора напряжений, характеризующие амплитуду пульсирующего цикла в наиболее опасном с точки зрения усталостной прочности районе (район действия максимальных напряжений растяжения), а также максимальное эквивалентное и максимальное контактное напряжение в зубе шестерни.

Таблица А5

Обозначение напряжений

Напряжения в зубе шестерни, МПа

максимальные

минимальные

sx

72,13

0

sу

228,5

0

sz

96,51

0

txy

20,69

0

tyz

90,89

0

tzx

10,62

0

sэкв

262

0

sН

1290

0

Результаты расчета по приведенной методике для конструкции зуба ведомой шестерни приведены в табл. А6.

Анализ результатов показывает, что конструкция зубчатых колес углового редуктора удовлетворяет критериям статической и усталостной прочности, за исключением поверхностной контактной выносливости. Поэтому при изготовлении зубьев требуется усиленный контроль механических свойств материала и технологии изготовления. Если этот контроль не может быть обеспечен в должном объеме, зацепление должно быть забраковано.

Таблица А6

Определяемый параметр

Значение

Определяемый параметр

Значение

Ks

1

szm

48,26 МПа

es

0,505

txym

10,35 МПа

bs

1,19

tyzm

45,45 МПа

sxa

36,07 МПа

tzxm

5,31 МПа

sya

114,25 МПа

sm,

118,3 МПа

sza

48,26 МПа

ψs

0,222

txya

10,35 МПа

sy

207,8 МПа

tyza

45,45 МПа

n

2,45

tzxa

5,31 МПа

na

2,66

sa

109,1 МПа

nT

3,74

sxm

36,07 МПа

nB

4,5

sym

114,25 МПа

nH

0,845

Рис. A3

Рис. А4

Пример 4. Выполнить расчет на прочность передачи с цилиндрическими зубчатыми колесами (первая ступень редуктора Г81) методом конечных элементов в системе I-DEAS. Исходные данные принять такими же, что и в примере 2 (см. табл. А3).

Расчет напряженного состояния (контактная задача) выполнен в линейной постановке с использованием объемных конечных элементов для относительного положения колеса и шестерни, при котором возникают максимальные напряжения в шестерне, как наиболее слабом элементе конструкции.

3D модель конструкции построена на основании чертежей Г81-240105, Г81-250106 (рис. А5).

Конечно-элементная модель приведена на рис. А6 и ограничена зубьями колеса и шестерни, образующими зацепление, вместе с прилегающими к зубьям участками обода колеса и шестерни с соответствующими граничными условиями.

Рис. А5

Рис. А6

Рис. А7

Расчетная нагрузка создает максимальный вращающий момент на ведущей шестерне, составляющий 21020 Н · м.

Материал конструкции - сталь 18Х2Н4ВА со следующими характеристиками:

Е = 210000 МПа - модуль нормальной упругости;

µ = 0,3 - коэффициент Пуассона;

Rm = 1010 Мпа - временное сопротивление;

ReH = 834 МПа - предел текучести;

s-1 = 450 МПа - предел выносливости симметричного цикла;

sHP = 955 МПа - предел контактной выносливости.

Таблица А7

Обозначение напряжений

Напряжения в зубе шестерни, МПа

максимальные

минимальные

sx

125,6

0

sy

136,6

0

sz

67,3

0

txy

95,9

0

tyz

20,5

0

tzx

13,9

0

sэкв

223

0

sH

441

0

Таблица А8

Определяемый параметр

Значение

Определяемый параметр

Значение

Ks

1

szm

33,65 МПа

es

0,5

txym

47,95 МПа

bs

1,02

tуzm

10,25 МПа

sxa

62,8 МПа

tzxm

6,95 МПа

sya

68,3 МПа

sm

115,37 МПа

sza

33,65 МПа

ψs

0,23

txya

47,95 МПа

sу

206,2 МПа

tyza

10,25 МПа

n

2,18

tzxa

6,95 МПа

na

2,36

sa

91,64 МПа

nт

3,74

sxm

62,8 МПа

nb

4,53

sym

68,3 МПа

nH

2,165

На рис. А7 показано распределение в зубе шестерни контактных напряжений. В таблице А7 приведены компоненты тензора напряжений, характеризующие амплитуду пульсирующего цикла в наиболее опасном с точки зрения усталостной прочности районе (район действия максимальных напряжений растяжения), а также максимальное эквивалентное и максимальное контактное напряжение в зубе шестерни (колеса 2).

Результаты расчета по приведенной методике для конструкции зуба шестерни приведены в табл. А8.

Анализ результатов показывает, что конструкция зубчатых колес судового редуктора Г81 удовлетворяет критериям статической и усталостной прочности.

ЛИТЕРАТУРА

1. Брагин В.В., Решетов Д.Н. Проектирование высоконапряженных цилиндрических зубчатых передач. - М.: Машиностроение, 1991. - 224 с.

2. Редукторы энергетических машин: Справочник / Б.А. Балашов, Р.Р. Гальпер, Л.М. Гаркави и др.; под общей редакцией Ю.А. Державца. - Л.: Машиностроение, Ленингр. отделение, 1985. - 232 с.

3. Зубчатые передачи: Справочник / Е.Г. Гинзбург, Н.Ф. Голованов, Н.Б. Фи-рун, Н.Т. Халебский; под общей редакцией Е.Г. Гинзбурга. - Л.: Машиностроение. Ленингр. отделение, 1980. - 416 с.

4. Проектирование механических передач / С.А. Чернявский, Г.А. Снесарев, Б.С. Козинцев и др. - М.: Машиностроение, 1984. - 560 с.

5. Решетов Д.Н. Детали машин. - М.: Машиностроение, 1989. - 496 с.

6. Планетарные передачи: Справочник / В.Н. Кудрявцев, Ю.Н. Кирдяшев, Е.Г. Гинзбург и др. Под ред. В.Н. Кудрявцева и Ю.Н. Кирдяшева. - Л.: Машиностроение, Ленингр. отделение, 1977. - 536 с.

7. Биргер И.А., Шорр Б.Ф., Иосилевич Г.Б. Расчет на прочность деталей машин: Справочник - М.: Машиностроение, 1979. - 702 с.



© 2013 Ёшкин Кот :-)
