МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПРОКАТ
ИЗ ЛЕГИРОВАННОЙ КОНСТРУКЦИОННОЙ Технические условия Structural
alloy steel bars. |
ГОСТ |
Дата введения 01.01.73
Настоящий стандарт распространяется на прокат горячекатаный и кованый диаметром или толщиной до 250 мм, калиброванный и со специальной отделкой поверхности из легированной конструкционной стали, применяемый в термически обработанном состоянии.
В части норм химического состава стандарт распространяется на все другие виды проката, слитки, поковки и штамповки.
(Измененная редакция, Изм. № 2, 5).
1. КЛАССИФИКАЦИЯ
1.1. В зависимости от химического состава и свойств конструкционная сталь делится на категории:
качественную;
высококачественную - А;
особовысококачественную - Ш.
Примечания:
1. К особовысококачественной стали относят сталь электрошлакового переплава.
2. (Исключен, Изм. № 2).
1.2. В зависимости от основных легирующих элементов сталь делится на группы: хромистую, марганцовистую, хромомарганцовую, хромокремнистую, хромомолибденовую и хромомолибденованадиевую, хромованадиевую, никельмолибденовую, хромоникелевую и хромоникелевую с бором, хромокремнемарганцовую и хромокремнемарганцовоникелевую, хромомарганцовоникелевую и хромомарганцовоникелевую с титаном и бором, хромоникельмолибденовую, хромоникельмолибденованадиевую и хромоникельванадиевую, хромоалюминиевую и хромоалюминиевую с молибденом, хромомарганцовоникелевая с молибденом и титаном.
(Измененная редакция, Изм. № 4).
1.3. По видам обработки прокат делят на:
горячекатаный и кованый (в том числе с обточенной или ободранной поверхностью);
калиброванный;
со специальной отделкой поверхности.
1.4. В зависимости от качества поверхности горячекатаный и кованый прокат изготовляют групп: 1, 2, 3.
1.5. По состоянию материала прокат изготовляют:
без термической обработки;
термически обработанный - ТО;
нагартованный - Н (для калиброванного и со специальной отделкой поверхности проката).
1.3 - 1.5 (Измененная редакция, Изм. № 5).
2а. СОРТАМЕНТ
2а.1. Сортамент проката должен соответствовать требованиям ГОСТ 2591, ГОСТ 2590, ГОСТ 2879, ГОСТ 103, ГОСТ 1133, ГОСТ 7417, ГОСТ 8559, ГОСТ 8560, ГОСТ 14955 и другой нормативно-технической документации.
Примеры условных обозначений
Прокат горячекатаный, квадратный, со стороной квадрата 46 мм, обычной точности прокатки В по ГОСТ 2591, из стали марки 18ХГТ, группы качества поверхности 2, термически обработанный ТО:
То же, круглый, диаметром 80 мм, обычной точности прокатки В по ГОСТ 2590, из стали марки 18Х2Н4МА, группы качества поверхности 1, вариант механических свойств 2, термически обработанный ТО:
То же полосовой, толщиной 20 мм, шириной 75 мм по ГОСТ 103, из стали марки 25ХГТ, группы качества поверхности 3, вариант механических свойств 1, без термической обработки:
Прокат калиброванный, круглый, диаметром 15 мм, с предельными отклонениями по h11 по ГОСТ 7417, из стали марки 40ХН2МА, качества поверхности группы Б по ГОСТ 1051, с контролем механических свойств М, нагартованный Н:
Прокат со специальной отделкой поверхности, круглый, диаметром 8,5 мм, с предельными отклонениями по h9 и качеством поверхности группы В по ГОСТ 14955, из стали марки 12ХН3А, с нормированной прокаливаемостью П, термически обработанный ТО:
(Измененная редакция, Изм. № 5).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Прокат из стали легированной конструкционной изготовляют в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.
(Измененная редакция, Изм. № 5).
2.2. Марки и химический состав стали должны соответствовать указанным в табл. 1.
2.3. Массовая доля фосфора, серы, остаточных меди, никеля и хрома в стали всех марок не должна превышать норм, указанных в табл. 2.
Таблица 1
Примечания:
1. Химический состав стали категории Ш должен соответствовать нормам, указанным в табл. 1 для соответствующих марок стали.
2. В обозначении марок первые две цифры указывают среднюю массовую долю углерода в сотых долях процента, буквы за цифрами означают: Р - бор, Ю - алюминий, С - кремний, Т - титан, Ф - ванадий, Х - хром, Г - марганец, Н - никель, М - молибден, В - вольфрам. Цифры, стоящие после букв, указывают примерную массовую долю легирующего элемента в целых единицах. Отсутствие цифры означает, что в марке содержится до 1,5 % этого легирующего элемента. Буква А в конце наименования марки обозначает «высококачественная сталь». «Особовысококачественная» сталь обозначается буквой Ш через тире в конце наименования марки. Например, качественная - 30ХГС; высококачественная - 30ХГСА; особовысококачественная - 30ХГС-Ш, 30ХГСА-Ш.
В скобках приведены обозначения марок стали, соответствующие ранее действующим ГОСТ 4543-61 и техническим условиям.
3. Сталь марок 30Г2, 35Г2, 40Г2, 45Г2, 50Г2 по требованию потребителя может поставляться с массовой долей марганца 1,2 - 1,6 %.
4. Для стали марок 20ХГР, 20ХНР, 20ХГНР, 27ХГР и 18Х2Н4МА допускается технологическая добавка титана по расчету (без учета угара) до 0,06 %.
5. В сталь, содержащую в обозначении марки букву Р, бор вводится по расчету (без учета угара) в количестве не более 0,005 %; при этом остаточная массовая доля его в стали должна быть не менее 0,0010 %.
6. В стали, легированной молибденом, марок 38ХМ, 30ХН2МА, 38Х2Н2МА, 40Х2Н2МА, 38ХН3МА, 18Х2Н4МА, 25Х2Н4МА, 30ХН2МФА допускается частичная замена молибдена вольфрамом.
Суммарная массовая доля молибдена и вольфрама, пересчитанного на молибден, из расчета: три весовые части вольфрама заменяют одну весовую часть молибдена, должна соответствовать указанному в табл. 1.
По требованию потребителя изготовляется сталь марок 38ХВ, 30ХН2ВА, 38Х2Н2ВА, 40Х2Н2ВА, 38ХН3ВА, 18Х2Н4ВА, 25Х2Н4ВА, 30ХН2ВФА.
Массовая доля вольфрама в этих сталях должна быть следующая:
30ХВ 0,50 - 0,80 % 38ХН3ВА 0,50 - 0,80 %
30ХН2ВА 0,50-0,80 % 18Х2Н4ВА 0,80 - 1,2 %
38Х2Н2ВА 0,50-0.80 % 25Х2Н4ВА 0,80 - 1,2 %
40Х2Н2ВА 0,60-0,90 % 30ХН2ВФА 0,50 - 0,80 %
В указанных марках стали допускается частичная замена вольфрама остаточным молибденом из расчета: одна весовая часть молибдена заменяет три весовые части вольфрама. При этом массовая доля вольфрама должна быть не менее
30ХВ 0,30 % 38ХН3ВА 0,30 %
30ХН2ВА 0,30 % 18Х2Н4ВА 0,50 %
38Х2Н2ВА 0,30 % 25Х2Н4ВА 0,50 %
40Х2Н2ВА 0,40 % 30ХН2ВФА 0,30 %
7. Допускается наличие вольфрама до 0,20 %, молибдена до 0,15 %, титана до 0,03 % (за исключением стали марок, перечисленных в примечании 4) и ванадия до 0,05 % в сталях, не легированных этими элементами.
8. Сталь марки 38ХН3МФА по заказу потребителя может изготовляться с массовой долей молибдена 0,20 - 0,30 %.
9. Массовая доля азота в кислородно-конверторной стали не должна превышать для тонколистового проката и ленты - 0,006 %; для остальных видов проката - 0,008 %.
10. В соответствии с заказом в стали марок 15Х, 20Х, 30Х, 35Х, 40Х, 45Х, 40ХН, 15ХФ, 30ХМА массовая доля кремния 0,10 - 0,37 % и в стали марок 20Х и 30Х массовая доля марганца 0,40 - 0,80 %.
11. По требованию потребителя в стали, не легированной хромом и никелем, массовая доля марганца может быть уменьшена на величину марганцового эквивалента, равного:
где Cr, Ni, Cu - остаточная массовая доля хрома, никеля и меди, не превышающая норм табл. 2. При этом массовая доля марганца в стали должна быть не менее 0,35 %.
(Измененная редакция, Изм. №. 1, 2, 4, 5).
Таблица 2
|
Массовая доля элементов, %, не более |
|||||
|
Фосфор |
Сера |
Медь |
Никель |
Хром |
|
|
Качественная |
0,035 |
0,035 |
0,30 |
0,30 |
0,30 |
|
Высококачественная |
0,025 |
0,025 |
0,30 |
0,30 |
0,30 |
|
Особовысококачественная |
0,025 |
0,015 |
0,25 |
0,30 |
0,30 |
Примечания:
1. Для высококачественной стали, выплавленной в основных мартеновских печах и в печах с кислой футеровкой, допускается массовая доля фосфора до 0,030 %.
В соответствии с заказом в стали, изготовленной скрап-процессом и скрап-рудным процессом допускается остаточная массовая доля никеля и хрома не более 0,40 % каждого.
2. Качественная сталь всех марок может быть изготовлена с массовой долей серы и фосфора в соответствии с требованиями табл. 2 для высококачественной стали. В этом случае к наименованию марки стали добавляется буква А.
(Измененная редакция, Изм. № 5).
2.4. В готовом прокате и поковках при соблюдении норм механических свойств и других требований настоящего стандарта допускаются отклонения по химическому составу. Допускаемые отклонения должны соответствовать указанным в табл. 3.
Таблица 3
|
Верхний предел |
Допускаемые |
Наименование |
Верхний предел |
Допускаемые |
|
|
Углерод |
По табл. 1 |
± 0,01 |
Титан |
По табл. 1 |
± 0,02 |
|
Алюминий |
По табл. 1 |
± 0,10 |
Хром |
Менее 1,0 |
± 0,02 |
|
Кремний |
Менее 1,0 |
± 0,02 |
1,0 и более |
± 0,05 |
|
|
1,0 и более |
± 0,05 |
||||
|
Ванадий |
0,06-0,12 |
± 0,02 |
Никель |
Менее 2,5 |
- 0,05 |
|
0,10-0,18 |
± 0,02 |
2,5 и более |
- 0,10 |
||
|
Марганец |
Менее 1,0 |
± 0,02 |
Молибден |
По табл. 1 |
± 0,02 |
|
1,0 и более |
± 0,05 |
Вольфрам |
По табл. 1 |
± 0,05 |
Примечание. С согласия потребителя в качественной стали допускается отклонение по массовой доле серы и фосфора не более чем на + 0,005 % каждого.
2.5. Горячекатаный и кованый прокат изготовляют термически обработанными (отожженным, высокоотпущенным, нормализованным или нормализованным с высоким отпуском) и без термической обработки; калиброванный и со специальной отделкой поверхности прокат изготавляют нагартованным или термически обработанным (отожженным, отпущенным, нормализованным, закаленным и отпущенным).
(Измененная редакция, Изм. № 5).
2.6. Твердость по Бринеллю (НВ) отожженного или высокоотпущенного проката диаметром или толщиной свыше 5 мм должна соответствовать нормам, указанным в табл. 4.
Таблица 4
Примечания:
1. По согласованию изготовителя с потребителем допускается изготовлять прокат без отжига и высокого отпуска с твердостью, соответствующей нормам, указанным и табл. 4.
2. Твердость калиброванного проката в отожженном или высокоотпущенном состоянии, а также горячекатаного проката нормализованного с последующим высоким отпуском может быть на 15 единиц НВ более, указанной в табл. 4.
3. Твердость проката из стали марок 20ХНР, 25ХГМ, 20Н2М (20НМ) и 20ХГНТР устанавливается по согласованию изготовителя с потребителем.
4. Норма твердости проката, изготовляемого в нормализованном состоянии устанавливается по согласованию изготовителя с потребителем.
5. (Исключен, Изм. № 4).
6. Знак «+» означает, что твердость определяют для накопления данных и результаты испытаний указывают в документе о качестве.
(Измененная редакция, Изм. № 1, 2, 4, 5).
2.7. Твердость нагартованного проката диаметром или толщиной свыше 5 мм должна быть не более НВ 269 (диаметр отпечатка не менее 3,7 мм) или устанавливается по согласованию изготовителя с потребителем за исключением проката из стали марок 15Х, 15ХА, 20Х, 30Х, 35Х, 15Г, 18ХГТ, 15ХФ, 38Х2МЮА (38ХМЮА), твердость которого должна соответствовать нормам, указанным в табл. 5.
Таблица 5
|
Диаметр отпечатка, мм, не менее |
Число твердости, НВ, не более |
|
|
15Х, 15ХА |
4,1 |
217 |
|
20Х |
4,0 |
229 |
|
30Х |
3,9 |
241 |
|
35Х |
3,8 |
255 |
|
15Г |
4,2 |
207 |
|
18ХГТ |
4,0 |
229 |
|
15ХФ |
4,1 |
217 |
|
38Х2МЮА (38ХМЮА) |
3,8 |
255 |
(Измененная редакция, Изм. № 1, 5).
2.8. Твердость отожженного и нагартованного калиброванного и со специальной отделкой поверхности проката диаметром до 5 мм включительно, а также закаленного с отпуском проката всех размеров устанавливается по согласованию изготовителя с потребителем.
(Измененная редакция, Изм. № 5).
2.9. Механические свойства проката при нормальной температуре, определяемые на продольных термически обработанных образцах или образцах, изготовленных из термически обработанных заготовок, должны соответствовать нормам, указанным в табл. 6. Контроль механических свойств калиброванного и со специальной отделкой поверхности проката проводится по требованию потребителя с указанием в условном обозначении буквы М.
Прокат из хромоникельмолибденовой и хромоникельмолибденованадиевой стали дополнительно испытывают на ударную вязкость при нормальной температуре на образцах типа 11 по ГОСТ 9454.
Примечание. Образцы для механических испытаний проката, изготовляемого в закаленном и отпущенном состоянии, термообработке не подвергают; нормы механических свойств устанавливают по согласованию изготовителя с потребителем.
Таблица 6
1. При термической обработке заготовок по режимам, указанным в табл. 6, допускаются следующие отклонения по температуре нагрева:
при закалке . ......... ± 15 °С
при низком отпуске ....... ± 30 °С
при высоком отпуске ...... ± 50 °С.
2. Закалку на воздухе заготовок из стали марки 18Х2Н4МА, вырезанных из проката размером 80 мм и более, разрешается проводить в обойме.
3. Нормы механических свойств относятся к образцам, отобранным от проката диаметром или толщиной до 80 мм включительно.
При испытании проката диаметром или толщиной свыше 80 до 150 мм допускается понижение относительного удлинения на 2 абс. %, относительного сужения на 5 абс. % и ударной вязкости на 10 % по сравнению с нормами, указанными в табл. 6.
Для проката диаметром или толщиной 151 мм и выше допускается понижение относительного удлинения на 3 абс. %, относительного сужения на 10 абс. % и ударной вязкости на 15 %.
Нормы механических свойств проката диаметром или толщиной свыше 100 мм, перекатанного или перекованного на квадрат размером 90 - 100 мм, должны соответствовать указанным в табл. 6.
Для проката с нормируемым временным сопротивлением не менее 1180 Н/мм2 (120 кгс/мм2) допускается снижение норм ударной вязкости на 9,8 Дж/см2 (1 кгс·м/см2) при одновременном повышении временного сопротивления не менее чем на 98 Н/мм2 (10 кгс/мм2).
4. Нормы ударной вязкости приведены для образцов типа 1 по ГОСТ 9454.
5. По согласованию изготовителя с потребителем при определении механических свойств проката допускается изменение режима термической обработки, указанного в табл. 6, с соответствующей корректировкой норм механических свойств.
6. Допускается перед закалкой производить нормализацию. Для проката, предназначенного для закалки токами высокой частоты, нормализацию перед закалкой проводят с согласия потребителя.
7. Допускается проводить испытания проката из стали всех марок после одинарной закалки, при условии соблюдения норм, приведенных в табл. 6.
8. В тех случаях, когда при испытании на растяжение на металле не обнаруживается участка текучести и нельзя определить предел текучести (sТ), допускается определять условный предел текучести (s0,2).
9. Прутки сечением менее указанного в табл. 6 подвергаются термической обработке в полном сечении.
10. В графе «Размеры сечения заготовок для термической обработки (круг или квадрат)» знак «-» означает, что термическую обработку проводят на готовых образцах.
11. Варианты механических свойств проката из стали марок 25ХГТ, 40ХС, 40ХН2МА (40ХНМА), 18Х2Н4МА (18Х2Н4ВА), 47ГТ и 45ХН2МФА (45ХНМФА) указывает потребитель. При отсутствии указания варианта механических свойств его выбирает изготовитель.
12. Для проката из стали марки 45ХН2МФА (45ХНМФА) с вариантом механических свойств 2 допускается проводить вторую закалку при температуре 860 °С с охлаждением в масле.
(Измененная редакция, Изм. № 2, 4, 5).

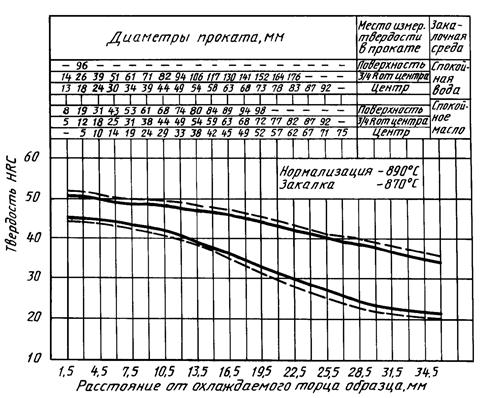

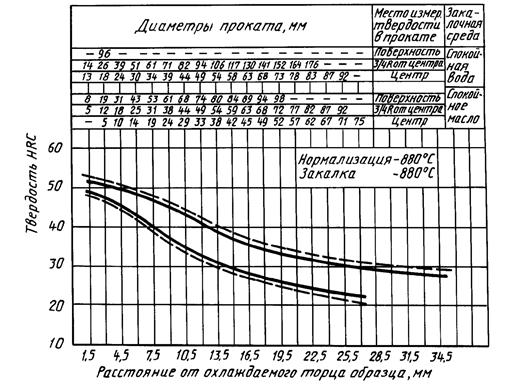

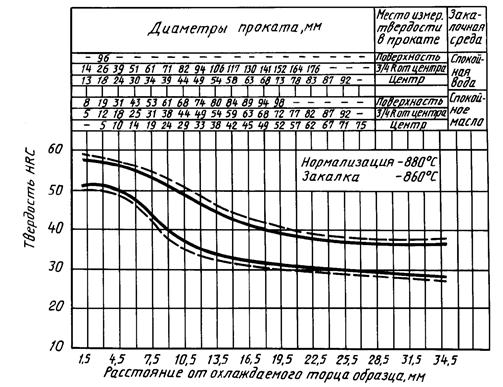

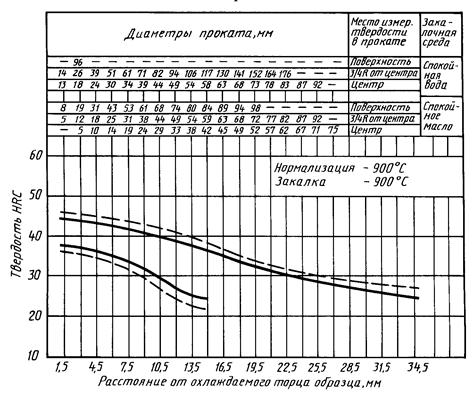

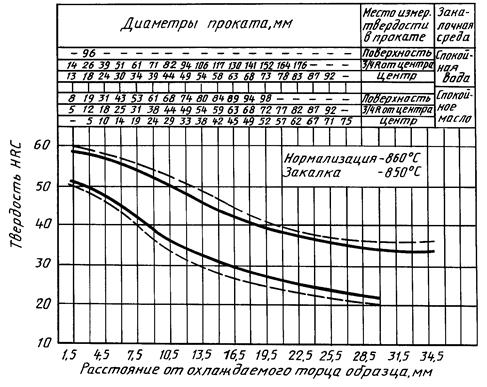

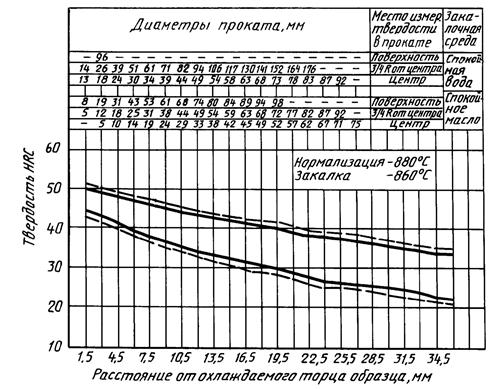

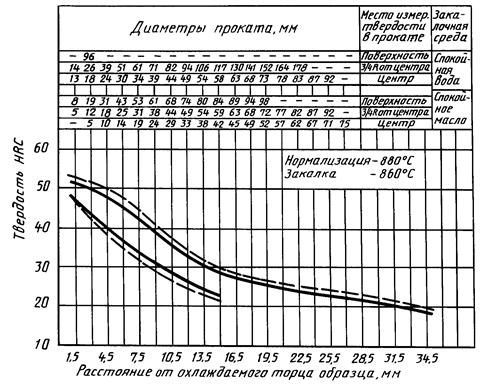

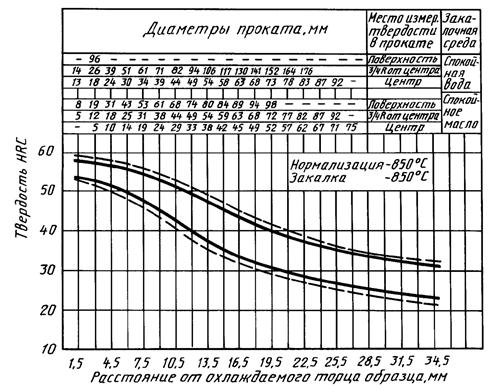

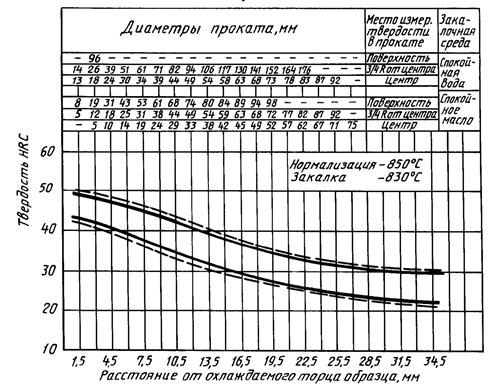

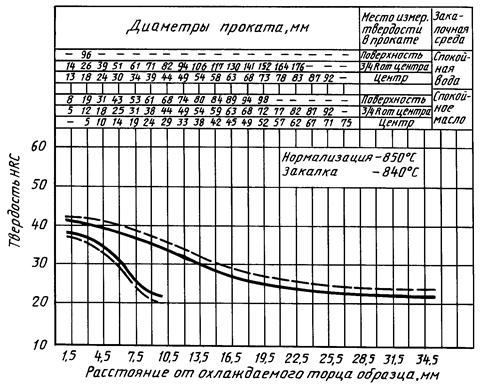

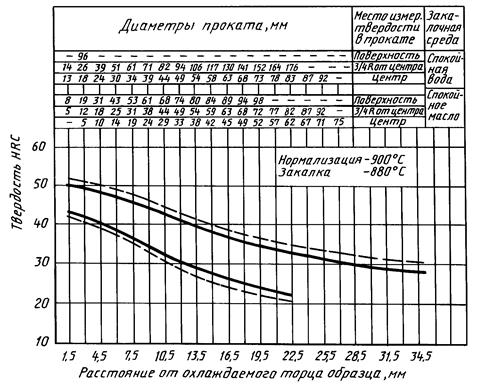

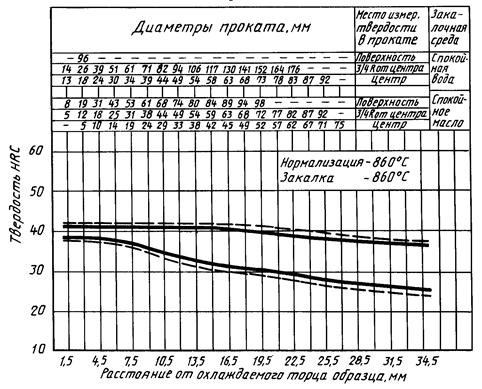

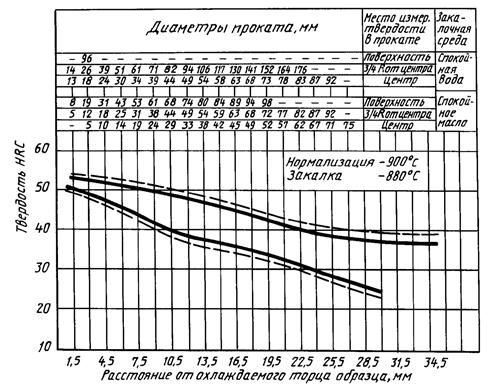

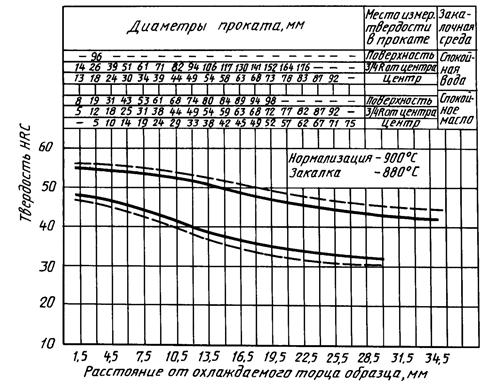

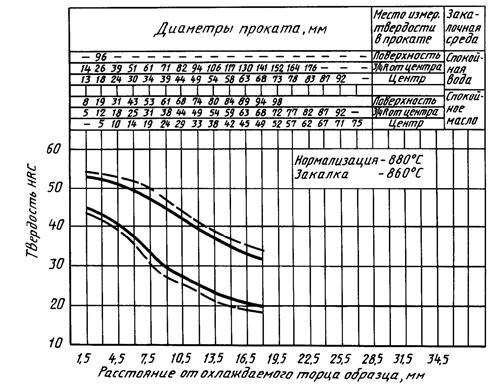

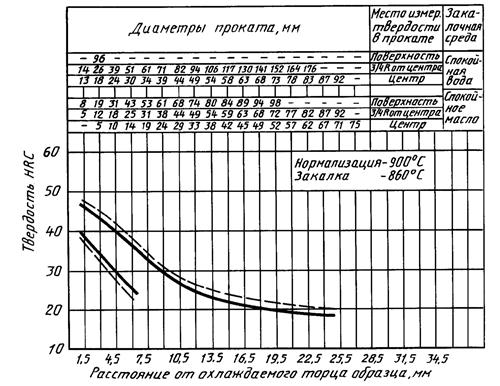

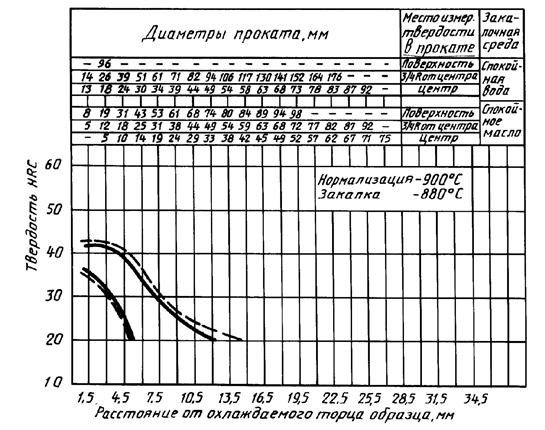

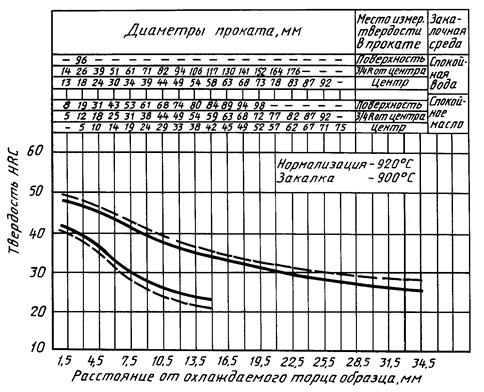

Полосы прокаливаемости и диаметры проката, имеющего после объемной закалки в воде и в масле такую же твердость, как и торцовый образец, на соответствующем расстоянии от охлаждаемого торца образца, и место измерения твердости по сечению проката приведены на черт. 1 - 18 приложения 1.
Пределы колебаний твердости (максимальной и минимальной) по длине торцовых образцов для суженной и марочной полос прокаливаемости приведены в приложении 2.
Для проката из стали марки 30ХРА нормы прокаливаемости устанавливаются по согласованию изготовителя с потребителем.
Примечания:
1. По согласованию изготовителя с потребителем при изготовлении проката с контролем на прокаливаемость допускается не проводить контроль механических свойств при условии соответствия этих свойств нормам, указанным в табл. 6.
2. Испытание на прокаливаемость проката из стали всех марок, за исключением боросодержащих, допускается не проводить при условии соответствия норм прокаливаемости требованиям настоящего стандарта.
При согласовании изготовителя с потребителем пределы колебаний твердости (максимальной и минимальной) по длине торцовых образцов могут быть изменены.
(Измененная редакция, Изм. № 1, 2, 5).
2.11. На поверхности проката группы качества поверхности 1 местные дефекты должны быть удалены пологой вырубкой или зачисткой, ширина которой должна быть не менее пятикратной глубины.
Глубина зачистки дефектов, считая от фактического размера, не должна превышать норм, указанных в табл. 7. В одном сечении проката размером (диаметром или толщиной) более 140 мм допускается не более двух зачисток максимальной глубины.
На поверхности проката допускаются без зачистки отдельные мелкие риски, вмятины и рябизна в пределах половины суммы предельных отклонений. Волосовины не допускаются.
Таблица 7
|
Глубина зачистки дефектов, не более |
||
|
Прокат из качественной и высококачественной стали |
Прокат из особовысококачественной стали |
|
|
Св. 200 |
6 % размера |
3 % размера |
|
От 140 до 200 |
5 % размера |
3 % размера |
|
» 80 » 140 |
Суммы предельных отклонений |
Половины суммы предельных отклонений |
|
Менее 80 |
Половины суммы предельных отклонений |
|
На поверхности проката группы качества поверхности 2 допускаются без зачистки отдельные мелкие риски, вмятины и рябизна в пределах половины суммы предельных отклонений, а также мелкие волосовины глубиной, не превышающей 1/4 суммы предельных отклонений на размер, но не более 0,2 мм. На поверхности проката из особовысококачественной стали волосовины не допускаются. Остальные требования к поверхности - как для проката группы качества поверхности 1.
На поверхности проката группы качества поверхности 3 местные дефекты не допускаются, если их глубина, определяемая контрольной запиловкой и вырубкой, считая от номинального размера, превышает нормы, указанные в табл. 8.
Таблица 8
|
Глубина зачистки дефектов, не более |
||
|
Проката из качественной и высококачественной стали |
Проката из особовысококачественной стали |
|
|
100 и более |
Суммы предельных отклонений |
Минусового допуска |
|
Менее 100 |
Минусового допуска |
|
(Измененная редакция, Изм. № 5).
2.12. (Исключен, Изм. № 5).
2.13. Качество поверхности и требования по обрезке концов калиброванного проката должны соответствовать ГОСТ 1051, проката со специальной отделкой поверхности - ГОСТ 14955.
2.14. Обезуглероживание проката с обточенной, ободранной и шлифованной поверхностью и проката со специальной отделкой поверхности, в том числе проката, предназначенного для закалки током высокой частоты, не допускается.
По требованию потребителя в прокате, изготавливаемом без обточки, обдирки и шлифовки, с массовой долей углерода более 0,3 % (по нижнему пределу) проверяют глубину общего обезуглероженного слоя (феррит + переходная зона), которая не должна превышать 1,5 % диаметра или толщины.
2.13, 2.14. (Измененная редакция, Изм. № 2, 5).
2.15. Прокат сортовой должен быть обрезан. Допускаются смятые концы и заусенцы. Косина реза проката размером до 30 мм не регламентируется, свыше 30 мм - не должна превышать 0,1 диаметра или толщины. Прокат сортовой размером до 40 мм немерной длины допускается изготовлять с необрезными концами.
По требованию потребителя сортовой прокат изготовляют:
с нормированной величиной смятия концов не более 70 мм;
размером до 140 мм без заусенцев и смятых концов.
(Измененная редакция, Изм. № 5).
2.16. Прокат группы качества поверхности 1 испытывают на осадку в горячем состоянии.
Примечание. Предприятие-изготовитель может не проводить испытание на осадку проката размером более 80 мм.
(Измененная редакция, Изм. № 2, 5).
2.17. Макроструктура проката при проверке на протравленных темплетах или в изломе не должна иметь усадочной раковины, рыхлости, пузырей, трещин, расслоений, шлаковых включений и флокенов и должна соответствовать требованиям, указанным в табл. 9.
Таблица 9
|
Макроструктура проката в баллах, не более |
||||||||
|
Центральная пористость |
Точечная неоднородность |
Ликвационный квадрат |
Общая пятнистая ликвация |
Краевая пятнистая ликвация |
Подусадочная ликвация |
Подкорковые пузыри |
Межкристаллитные трещины |
|
|
Качественная |
3 |
3 |
3 |
1 |
1 |
1 |
Не допускаются |
|
|
Высококачественная |
2 |
2 |
2 |
Не допускаются |
1 |
|||
|
Особовысококачественная |
1 |
1 |
1 |
Не допускаются |
||||
Примечания:
1. В прокате из высококачественной стали марок 30ХГСА, 35ХГСА, 25ХГСА и 20ХГСА допускается ликвационный квадрат не более балла 3, прокате из стали высококачественной марки 38Х2МЮА - краевая и общая пятнистая ликвация не более балла 2.
2. В прокате из особовысококачественной стали допускается послойная кристаллизация и светлый контур не более балла 3.
3. В прокате, предназначенном для холодной механической обработки, допускаются подкорковые пузыри на глубину не более половины допуска на диаметр или толщину.
4. В прокате из стали марок 12Х2Н4МА и 25Х2Н4МА размером более 160 мм допустимую степень развития межкристаллитных трещин устанавливают по согласованию изготовителя с потребителем.
5. Допускается проводить проверку макроструктуры проката методом ультразвукового контроля (УЗК).
(Измененная редакция, Изм. № 2, 4, 5).
2.18. По требованию потребителя прокат поставляют:
а) с суженными по сравнению с указанными в табл. 1 пределами массовых долей углерода и легирующих элементов, по заказам предприятий Минавтосельхозмаша, без учета допускаемых отклонений по углероду, предусмотренных табл. 3;
б) с массовой долей серы и фосфора не более 0,025 % каждого в качественной стали. В этом случае к обозначению марки добавляется в конце буква А;
в) с массовой долей серы не более 0,015 % в высококачественной и не более 0,012 % - в особовысококачественной стали;
г) с массовой долей фосфора не более 0,020 % в высококачественной и не более 0,012 % - в особовысококачественной стали;
д) с ограничением массовой доли серы по нижнему пределу не менее 0,020 % в качественной стали;
е) с массовой долей меди не более 0,20 % в стали, предназначенной для горячей обработки давлением;
ж) в травленом виде;
з) с нормированной чистотой по неметаллическим включениям;
и) с определением механических свойств в прокате размером более 80 мм на поперечных образцах;
к) с нормированной твердостью, не предусмотренной табл. 4, в состоянии поставки, а также с твердостью меньшей, по сравнению с указанной в табл. 4;
л) с определением ударной вязкости при нормальной температуре на образцах типа 11 по ГОСТ 9454 для стали групп, не предусмотренных п. 2.9;
м) с определением ударной вязкости при температуре минус 60 °С и определением доли вязкой составляющей в изломе образцов типа 1 по ГОСТ 9454 (для проката, предназначенного для машин и механизмов северного исполнения);
н) с нормированной чистотой стали по волосовинам, выявляемым на поверхности деталей магнитным методом или травлением. Загрязненность стали не должна превышать норм, указанных в табл. 10;
о) с нормированной величиной аустенитного зерна, которая не должна быть крупнее номера 5, величина аустенитного зерна для стали марки 38Х2МЮА (38ХМЮА) должна быть не крупнее номера 4. Допускается присутствие зерен 3 номера, занимающих площадь на шлифе менее 10 %;
п) с контролем обрабатываемости;
р) с нормированной прокаливаемостью для проката из стали марок, не вошедших в п. 2.10;
Таблица 10
|
Количество допустимых волосовин в стали |
Максимальная длина волосовин, мм, в стали |
Суммарная протяженность волосовин, мм, в стали |
||||||
|
качественной |
высокока- |
особовысокока- |
качественной и высококачественной |
особовысоко-качественной |
качественной |
высокока-чественной |
особовысококаче-ственной |
|
|
До 50 |
5 |
2 |
1 |
б |
3 |
10 |
5 |
3 |
|
Св. 50-100 |
6 |
3 |
2 |
7 |
3 |
10 |
8 |
5 |
|
» 100-200 |
8 |
4 |
2 |
8 |
4 |
20 |
10 |
6 |
|
» 200-300 |
10 |
6 |
3 |
9 |
4 |
30 |
15 |
8 |
|
» 300-400 |
11 |
8 |
4 |
10 |
5 |
40 |
20 |
10 |
|
» 400-600 |
12 |
9 |
5 |
12 |
6 |
60 |
30 |
18 |
|
» 600-800 |
13 |
10 |
5 |
14 |
6 |
80 |
40 |
24 |
|
» 800-1000 |
15 |
11 |
6 |
15 |
7 |
100 |
50 |
30 |
Примечания:
1. На каждые последующие 200 см2 контролируемой поверхности готовых деталей, площадь которых превышает 1000 см2, допускается дополнительно не более одной волосовины, протяженностью не более указанной для площади 1000 см2 с соответствующим увеличением суммарной протяженности волосовин.
2. На деталях с площадью поверхности свыше 200 см2 допускается на участках поверхности площадью 10 см2 не более пяти волосовин для качественной и высококачественной стали и не более трех волосовин для особовысококачественной стали.
с) с контролем макроструктуры травлением и по излому одновременно;
т) с контролем на шиферность в изломе;
у) с контролем полосчатости и ферритно-перлитной структуры и видманштедтовой структуры;
ф) в улучшенном состоянии (закалка + отпуск);
ц) с нормированием массовой доли азота в стали, выплавленной в электропечах;
ш) с определением массовой доли остаточных вольфрама, ванадия, титана, молибдена на каждой плавке.
Примечание. Нормы по подпунктам а, з, и, к, л, м, р, с, у, ф, ц, методы контроля чистоты стали по волосовинам (перечисление н); контроля обрабатываемости (перечисление п), шиферности в изломе (перечисление т), полосчатости и видманштедтовой структуры (перечисление у), если они не оговорены специальными стандартами на металлопрокат, устанавливаются по согласованию изготовителя с потребителем или оформляются соответствующей технической документацией, утверждаемой в установленном порядке.
(Измененная редакция, Изм. № 1, 2, 5).
3. ПРАВИЛА ПРИЕМКИ
3.1. (Исключен, Изм. № 2).
3.2. Прутки, полосы и мотки принимают партиями, состоящими из стали одной плавки, одного размера и одного режима термической обработки. Каждую партию сопровождают документом о качестве по ГОСТ 7566.
(Измененная редакция, Изм. № 2).
3.3. Для проверки качества от партии прутков, полос и мотков отбирают:
а) для химического анализа пробы по ГОСТ 7565. Контроль остаточных меди, никеля, хрома, азота, вольфрама, ванадия, молибдена и титана проводят периодически не реже раза в квартал;
б) для контроля качества поверхности и размеров - все прутки, полосы, мотки;
в) для контроля макроструктуры по излому или травлением, для испытания на растяжение и ударный изгиб - два прутка, мотка или две полосы;
г) для испытания на осадку и определения глубины обезуглероженного слоя - три прутка, полосы или мотка;
д) для проверки твердости - 2 % прутков, мотков или полос размером более 30 мм и по одному прутку от 1 т прутков, мотков или полос размером 30 мм и менее, но не менее пяти прутков, мотков или полос;
е) для определения прокаливаемости и величины зерна - по одному прутку, мотку или одной полосе от плавки-ковша для стали всех марок, кроме содержащих бор, и по два прутка, мотка или две полосы от плавки-ковша стали марок, содержащих бор;
ж) для определения неметаллических включений - пробы по ГОСТ 1778.
(Измененная редакция, Изм. № 2, 5).
3.4. При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей по нему проводят повторные испытания по ГОСТ 7566. Результаты повторных испытаний являются окончательными.
(Введен дополнительно, Изм. № 2).
4. МЕТОДЫ ИСПЫТАНИЙ
4.1. Химический анализ стали проводят по ГОСТ 28473, ГОСТ 12344 - ГОСТ 12357, ГОСТ 12359, ГОСТ 12360, ГОСТ 18895 или другими методами, по точности не уступающими стандартным. При возникновении разногласий химический анализ проводят стандартными методами.
4.2. Геометрические размеры и форму проката определяют при помощи измерительных инструментов по ГОСТ 26877, ГОСТ 162, ГОСТ 166, ГОСТ 2216, ГОСТ 427, ГОСТ 3749, ГОСТ 5378, ГОСТ 6507, ГОСТ 7502, а также инструментов или шаблонов, аттестованных по ГОСТ 8.001* или ГОСТ 8.326*.
________
* На территории Российской Федерации действуют ПР 50.2.009-94.
4.3. Качество поверхности проверяют без применения увеличительных приборов. В случае необходимости проводят светление или травление поверхности, а для проката со специальной отделкой поверхности диаметром до 3 мм включительно осмотр проводят при увеличении до 10х. Глубину залегания дефектов на поверхности проката определяют контрольной зачисткой или запиловкой.
4.4а. От каждого отобранного для контроля прутка, полосы или мотка отбирают:
для испытания на растяжение (предел текучести, временное сопротивление, относительное удлинение, относительное сужение), осадку, определения глубины обезуглероженного слоя, величины зерна и прокаливаемости - по одному образцу;
для испытания на ударный изгиб - по одному образцу каждого типа;
для контроля макроструктуры - один темплет.
Отбор проб от мотков для всех видов испытаний производят на расстоянии не менее 1,5 витка от конца раската.
4.4. Контроль макроструктуры проката методом травления или по излому проводят по ГОСТ 10243, а ультразвуком - по методике предприятия-поставщика.
4.1 - 4.3, 4.4а, 4.4. (Измененная редакция, Изм. № 5).
4.5. Отбор проб для механических испытаний проводят по ГОСТ 7564 (вариант 1).
4.6. Испытание на осадку в горячем состоянии проводят по ГОСТ 8817. Образцы нагревают до температуры 1150 - 1250 °С и осаживают на 65 % (до 1/3) относительно первоначальной высоты.
(Измененная редакция, Изм. № 5).
4.7. Испытание на растяжение (предел текучести, временное сопротивление, относительное удлинение, относительное сужение) проводят по ГОСТ 1497 на круглых образцах пятикратной длины диаметром 5 или 10 мм. Допускается проводить испытания на натурных образцах сечением, менее указанного в табл. 6.
Испытание на ударную вязкость при нормальной температуре проводят на образцах типа 1 и типа 11 по ГОСТ 9454, при температуре минус 60 °С - на образцах типа 1 по ГОСТ 9454. Допускается проводить испытание на ударную вязкость на образцах типа 3 при толщине проката менее 10 мм. Результаты испытаний проката из хромоникельмолибденовой и хромоникельмолибденованадиевой стали на ударную вязкость на образцах типа 11 по ГОСТ 9454 заносятся в документ о качестве.
Процент вязкой составляющей в изломе образцов определяют по методике приведенной в приложении 3.
Допускается применять неразрушающие методы контроля по согласованной методике.
(Измененная редакция, Изм. № 1, 2, 4, 5).
4.8. Глубину обезуглероженного слоя определяют методом М по ГОСТ 1763. По согласованию изготовителя с потребителем допускается определять степень обезуглероженности калиброванной стали методом Т по ГОСТ 1763.
4.9. Определение величины зерна проводят по ГОСТ 5639. Испытание на величину зерна стали цементируемых марок проводят методом цементации, улучшаемых - методом окисления, стали марки 38Х2МЮА - методом травления.
(Измененная редакция, Изм. № 5).
4.10. Прокаливаемость определяют методом торцовой закалки по ГОСТ 5657.
4.11. Определение твердости по Бринеллю проводят по ГОСТ 9012. Количество отпечатков - не менее трех.
(Измененная редакция, Изм. № 4).
4.12. Неметаллические включения определяют по ГОСТ 1778.
4.13. Для проката, прошедшего испытания на макроструктуру, прокаливаемость, механические свойства на крупных профилях проката, разрешается результаты испытаний распространять на партии проката меньших профилей.
4.14. При обнаружении флокенов хотя бы в одном прутке, полосе или мотке весь металл данной партии не принимается.
4.13, 4.14. (Измененная редакция, Изм. № 2).
4.15. (Исключен, Изм. № 2).
4.16. При использовании предприятием-изготовителем статистических методов контроля твердости и механических свойств в соответствии с нормативно-технической документацией, утвержденной в установленном порядке, контроль твердости и механических свойств, предусмотренных настоящим стандартом, изготовителем допускается не проводить. Изготовитель гарантирует при этом соответствие выпускаемого проката требованиям настоящего стандарта. В арбитражных случаях и при периодических проверках качества проката применяются методы контроля, предусмотренные настоящим стандартом.
(Введен дополнительно, Изм. № 4).
5. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1. Маркировка, упаковка, транспортирование и хранение проката - по ГОСТ 7566 с дополнениями.
(Измененная редакция, Изм. № 4, 5).
Масса грузового места не должна превышать при механизированной погрузке в открытые транспортные средства - 10 т, в крытые - 1250 кг.
Средства пакетирования - по ГОСТ 7566.
По железной дороге перевозку осуществляют в зависимости от массы и габаритных размеров в крытых или открытых вагонах согласно ГОСТ 22235.
(Измененная редакция, Изм. № 5).
5.1.2. При поставке в один адрес двух и более грузовых мест, размеры которых позволяют оформить транспортный пакет с габаритными размерами по ГОСТ 24597, грузовые места должны быть оформлены в транспортные пакеты по нормативно-техническому документу.
(Введен дополнительно, Изм. № 4).
5.1.3. Маркировка, упаковка, транспортирование и хранение калиброванного проката - по ГОСТ 1051, проката со специальной отделкой поверхности - по ГОСТ 14955.
5.2. По согласованию изготовителя с потребителем устанавливают минимальную массу проката одной партии (плавки).
5.3. По требованию потребителя, указанному в заказе, пачки, концы или торцы горячекатаных и кованых прутков, а по согласованию изготовителя с потребителем и калиброванных прутков из стали всех марок в зависимости от группы следует маркировать краской следующих цветов, указанных в табл. 11.
Таблица 11
Примечание. Цвет краски для маркировки прутков из стали других групп устанавливают по согласованию изготовителя с потребителем.
5.1.3, 5.2, 5.3. (Измененная редакция, Изм. № 5).
ПРИЛОЖЕНИЕ 1
ПОЛОСЫ ПРОКАЛИВАЕМОСТИ ПРОКАТА ИЗ ЛЕГИРОВАННОЙ КОНСТРУКЦИОННОЙ СТАЛИ
Сталь марки 15Х
Черт. 1
Сталь марки 20Х
Черт. 2
Сталь марки 30Х
Черт. 3
Сталь марки 35Х
Черт. 4
Сталь марки 40Х
Черт. 5
Сталь марки 45Х
Черт. 6
Сталь марки 18ХГТ
Черт. 7
Сталь марки 20ХГР
Черт. 8
Сталь марки 27ХГР
Черт. 9
Сталь марки 30ХГТ
Черт. 10
Сталь марки 25ХГМ
Черт. 11
Сталь марки 38ХС
Черт. 12
Сталь марки 30ХМА
Черт. 13
Сталь марки 40ХФА
Черт. 14
Сталь марки 12ХН3А
Черт. 15
Сталь марки 20ХН3А
Черт. 16
Сталь марки 12Х2Н4А
Черт. 17
Сталь марки 30ХГСА
Черт. 18
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 5).
ПРИЛОЖЕНИЕ 2
ПАРАМЕТРЫ МАРОЧНЫХ И СУЖЕННЫХ ПОЛОС
(пределы колебания твердости НКС по длине торцового образца)
Продолжение
|
Расстояние от торца, мм |
Твердость для полос прокаливаемости, HRC |
|||||||||||||||
|
суженной |
марочной |
суженной |
марочной |
суженной |
марочной |
суженной |
марочной |
|||||||||
|
не |
не |
не |
не |
не |
не |
не |
не |
не |
не |
не |
не |
не |
не |
не |
не |
|
|
Стали марок |
||||||||||||||||
|
40Х |
45Х |
18ХГТ |
30ХГТ |
|||||||||||||
|
1,5 |
58,5 |
51 |
59,5 |
49 |
58 |
54 |
59 |
53 |
48 |
41 |
49 |
40 |
50,5 |
43,5 |
52 |
41,5 |
|
3,0 |
58 |
49,5 |
59 |
48 |
57,5 |
52,5 |
58,5 |
51,5 |
46 |
39,5 |
48 |
38 |
49,5 |
42,5 |
51 |
40,5 |
|
4,5 |
57 |
47,5 |
58 |
46,5 |
56,5 |
51 |
57,5 |
50 |
45 |
36 |
46 |
35 |
48,5 |
40,5 |
50 |
39 |
|
6,0 |
55,5 |
45 |
56,5 |
43,5 |
56 |
49,5 |
57 |
48 |
43 |
33 |
44,5 |
31 |
47,5 |
38,5 |
49 |
37 |
|
7,5 |
53,5 |
40,5 |
56 |
38 |
54,5 |
47,5 |
56 |
46 |
41 |
30 |
43 |
28 |
46,5 |
36,5 |
48 |
35 |
|
9,0 |
52,5 |
39 |
54 |
38,5 |
53 |
46,5 |
54 |
43,5 |
39,5 |
28 |
41 |
25,5 |
44,5 |
34,5 |
46,5 |
32,5 |
|
10,5 |
50,5 |
36,5 |
52,5 |
33,5 |
51,5 |
42,5 |
53 |
41 |
38 |
26,5 |
39,5 |
24 |
43 |
32,5 |
44,5 |
30,5 |
|
12,0 |
48 |
34 |
51 |
31 |
49,5 |
40 |
51,5 |
38 |
36,5 |
25 |
38 |
22,5 |
41,5 |
30,5 |
43 |
28,5 |
|
13,5 |
46 |
32,5 |
49 |
29,5 |
47,5 |
37,5 |
49,5 |
36 |
35,5 |
24 |
36,5 |
21,5 |
40 |
29 |
41,5 |
27 |
|
15,0 |
46,5 |
30,5 |
48 |
28 |
46 |
35 |
48 |
33 |
34 |
23 |
36 |
21 |
38 |
28 |
40 |
26 |
|
16,5 |
42,5 |
29,5 |
44,5 |
26,5 |
44 |
34 |
45,5 |
32,5 |
33 |
8 |
34,5 |
- |
37 |
26,5 |
38,5 |
24 |
|
18,0 |
41 |
28 |
42,5 |
26 |
42 |
32 |
43,5 |
31 |
32 |
- |
33,5 |
- |
36 |
25 |
37,5 |
23 |
|
19,5 |
39,5 |
27 |
41 |
25 |
40,5 |
31 |
42 |
29,5 |
31 |
- |
33 |
- |
35 |
24 |
36,5 |
22 |
|
21,0 |
38,5 |
26,5 |
39,5 |
24 |
39 |
29,5 |
40,5 |
28,5 |
30,5 |
- |
32 |
- |
34 |
23 |
36 |
21 |
|
24,0 |
36,5 |
24,5 |
38 |
22,5 |
36 |
28 |
38 |
26,5 |
29 |
- |
31 |
- |
32 |
- |
34 |
- |
|
27,0 |
35 |
23 |
36,5 |
21,5 |
35 |
26,5 |
36 |
25 |
27,5 |
- |
29,5 |
- |
30,5 |
- |
32,5 |
- |
|
30,0 |
34 |
22 |
36 |
20 |
32,5 |
25,5 |
34 |
24 |
26,5 |
- |
29 |
- |
29,5 |
- |
31,5 |
- |
|
33,0 |
- |
- |
- |
- |
32,5 |
24 |
33 |
22,5 |
26 |
- |
28 |
- |
28,5 |
- |
30,5 |
- |
|
36,0 |
- |
- |
- |
- |
31 |
23 |
32,5 |
21,5 |
- |
- |
- |
- |
- |
- |
- |
- |
|
39,0 |
- |
- |
- |
- |
31 |
21,5 |
32,5 |
20,5 |
- |
- |
- |
- |
- |
- |
- |
- |
|
Расстояние от торца, мм |
Твердость для полос прокаливаемости, HRC |
|||||||||||||||
|
суженной |
марочной |
суженной |
марочной |
суженной |
марочной |
суженной |
марочной |
|||||||||
|
не |
не |
не |
не |
не |
не |
не |
не |
не |
не |
не |
не |
не |
не |
не |
не |
|
|
Стали марок |
||||||||||||||||
|
20ХГР |
27ХГР |
25ХГМ |
30ХМА |
|||||||||||||
|
1,5 |
44,5 |
37,5 |
46,0 |
36,0 |
50,5 |
45,0 |
51,5 |
44,0 |
50,0 |
44,0 |
51,0 |
43,0 |
52,0 |
49,0 |
53,0 |
48,0 |
|
3,0 |
44,0 |
37,0 |
45,5 |
35,5 |
50,5 |
45,0 |
51,5 |
44,0 |
49,0 |
42,5 |
50,0 |
41,5 |
51,0 |
47,5 |
52,0 |
46,5 |
|
4,5 |
43,5 |
36,5 |
45,0 |
35,0 |
50,0 |
44,5 |
51,0 |
43,5 |
48,0 |
41,0 |
49,0 |
40,0 |
50,0 |
46,0 |
51,0 |
44,5 |
|
6,0 |
43,0 |
33,5 |
44,5 |
33,5 |
50,0 |
44,5 |
51,0 |
43,5 |
47,0 |
39,0 |
48,0 |
38,0 |
48,5 |
43,5 |
49,5 |
42,0 |
|
7,5 |
42,5 |
33,5 |
44,0 |
32,0 |
49,0 |
43,5 |
50,5 |
42,5 |
46,0 |
37,5 |
47,5 |
36,0 |
47,0 |
40,0 |
48,0 |
39,0 |
|
9,0 |
41,0 |
32,0 |
43,0 |
30,0 |
48,5 |
43,5 |
50,0 |
42,0 |
45,0 |
36,5 |
46,5 |
35,0 |
45,0 |
37,0 |
46,5 |
35,5 |
|
10,5 |
40,0 |
30,0 |
42,5 |
27,5 |
48,0 |
43,0 |
49,5 |
41,5 |
44,0 |
35,5 |
45,5 |
34,0 |
43,5 |
34,5 |
45,0 |
33,5 |
|
12,0 |
39,0 |
27,5 |
41,5 |
25,0 |
47,5 |
41,5 |
49,0 |
40,0 |
43,0 |
34,5 |
45,0 |
33,0 |
41,5 |
33,0 |
43,0 |
31,5 |
|
13,5 |
37,5 |
25,5 |
40,0 |
23,0 |
47,0 |
40,0 |
48,5 |
38,5 |
42,5 |
33,5 |
44,0 |
32,0 |
39,0 |
31,5 |
40,5 |
30,0 |
|
15,0 |
37,0 |
24,0 |
39,0 |
22,0 |
46,5 |
39,0 |
48,0 |
37,5 |
42,0 |
33,0 |
43,0 |
30,5 |
36,5 |
29,5 |
38,0 |
28,0 |
|
16,5 |
35,0 |
- |
37,0 |
- |
46,0 |
36,5 |
47,5 |
35,0 |
41,0 |
31,5 |
42,5 |
29,5 |
35,5 |
28,5 |
37,0 |
27,0 |
|
18,0 |
34,0 |
- |
36,5 |
- |
45,0 |
35,5 |
46,5 |
33,0 |
40,5 |
31,0 |
42,0 |
28,5 |
34,5 |
27,5 |
36,0 |
26,0 |
|
19,5 |
33,0 |
- |
34,0 |
- |
44,0 |
34,0 |
46,0 |
32,0 |
39,5 |
30,0 |
41,0 |
27,5 |
33,5 |
26,5 |
35,0 |
25,0 |
|
21,0 |
31,5 |
- |
33,0 |
- |
43,0 |
32,0 |
44,5 |
30,0 |
38,5 |
29,0 |
40,5 |
26,5 |
32,5 |
25,5 |
34,0 |
24,5 |
|
24,0 |
29,5 |
- |
31,0 |
- |
41,5 |
29,0 |
42,5 |
27,0 |
37,5 |
27,0 |
39,5 |
25,0 |
31,0 |
24,0 |
32,5 |
22,0 |
|
27,0 |
28,0 |
- |
29,5 |
- |
40,0 |
26,5 |
41,0 |
25,0 |
36,5 |
26,0 |
38,5 |
24,5 |
30,0 |
22,0 |
32,0 |
20,5 |
|
30,0 |
26,5 |
- |
28,5 |
- |
38,0 |
24,0 |
39,0 |
23,0 |
35,5 |
25,0 |
37,5 |
23,5 |
29,0 |
- |
31,0 |
- |
|
33,0 |
25,5 |
- |
27,5 |
- |
36,0 |
22,5 |
37,5 |
21,5 |
34,5 |
24,0 |
36,0 |
22,5 |
28,0 |
- |
30,0 |
- |
|
36,0 |
25,0 |
- |
27,0 |
- |
34,0 |
21,5 |
35,0 |
20,0 |
33,5 |
22,5 |
35,0 |
21,0 |
- |
- |
- |
- |
Продолжение
|
Расстояние от торца, мм |
Твердость для полос прокаливаемости, HRC |
|||||||||||
|
суженной |
марочной |
суженной |
марочной |
суженной |
марочной |
|||||||
|
не |
не |
не |
не |
не |
не |
не |
не |
не |
не |
не |
не |
|
|
Стали марок |
||||||||||||
|
38ХС |
40ХФА |
12ХН3А |
||||||||||
|
1,5 |
55 |
48 |
56 |
46,5 |
58 |
51,5 |
59,5 |
50 |
41 |
38 |
41,5 |
37 |
|
3,0 |
55 |
47,5 |
56 |
45,5 |
57 |
51,5 |
58,5 |
50 |
40,5 |
36,5 |
41,5 |
35,5 |
|
4,5 |
54,5 |
46,5 |
56 |
45 |
56 |
50,5 |
57,5 |
49 |
39,5 |
34,5 |
40,5 |
33 |
|
6,0 |
54 |
45,5 |
55,5 |
44 |
54,5 |
48 |
56,5 |
46,5 |
38,5 |
31 |
39,5 |
29,5 |
|
7,5 |
53,5 |
44,5 |
55 |
43 |
53,5 |
43,5 |
55 |
42 |
36,5 |
25,5 |
39 |
23 |
|
9,0 |
53 |
43,5 |
54,5 |
41,5 |
51 |
39,5 |
53 |
38 |
35,5 |
22,5 |
37 |
21 |
|
10,5 |
52,5 |
42 |
54 |
40 |
49 |
37 |
51 |
35 |
34 |
- |
35,5 |
- |
|
12,0 |
52 |
40,5 |
53,5 |
38,5 |
47,5 |
35 |
49 |
33,5 |
32 |
- |
33,5 |
- |
|
13,5 |
51 |
39 |
53 |
37 |
44,5 |
34 |
46,5 |
32,5 |
30 |
- |
31,5 |
- |
|
15,0 |
50 |
38 |
52 |
36 |
43,5 |
33,5 |
45 |
32 |
28,5 |
- |
30 |
- |
|
16,5 |
49 |
36,5 |
51 |
34,5 |
41,5 |
32,5 |
43 |
31 |
27 |
- |
29 |
- |
|
18,0 |
48 |
35,5 |
50 |
34 |
40,5 |
32 |
41,5 |
30,5 |
26 |
- |
28 |
- |
|
19,5 |
47,5 |
35 |
49,5 |
33 |
39 |
31,5 |
40,5 |
30 |
25 |
- |
27 |
- |
|
21,0 |
46,5 |
34,5 |
49 |
32,5 |
38,5 |
31 |
39,5 |
29,5 |
24,5 |
- |
26,5 |
- |
|
24,0 |
45 |
33 |
47,5 |
31 |
37,5 |
30 |
38,5 |
29 |
23,5 |
- |
25,5 |
- |
|
27,0 |
44 |
32,5 |
46,5 |
30,5 |
36,5 |
29,5 |
37,5 |
28,5 |
23 |
- |
24,5 |
- |
|
30,0 |
43 |
32 |
45 |
30 |
36,5 |
29,5 |
38 |
28 |
22,5 |
- |
24 |
- |
|
33,0 |
42,5 |
29 |
45 |
27 |
36,5 |
28,5 |
37,5 |
27,5 |
22,5 |
- |
24 |
- |
|
36,0 |
42 |
25 |
44,5 |
23 |
36,5 |
28 |
37,5 |
27 |
- |
- |
- |
- |
|
39,0 |
41 |
22 |
44 |
20 |
36,5 |
25,5 |
37,5 |
25 |
- |
- |
- |
- |
|
42,0 |
- |
- |
- |
- |
36,5 |
23 |
37,5 |
22,5 |
- |
- |
- |
- |
|
45,0 |
- |
- |
- |
- |
36,5 |
21 |
37,5 |
20 |
- |
- |
- |
- |
|
48,0 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
Расстояние от торца, мм |
Твердость для полос прокаливаемости, HRC |
|||||||||||
|
суженной |
марочной |
суженной |
марочной |
суженной |
марочной |
|||||||
|
не |
не |
не |
не |
не |
не |
не |
не |
не |
не |
не |
не |
|
|
Стали марок |
||||||||||||
|
20ХН3А |
12Х2Н4А |
30ХГСА |
||||||||||
|
1,5 |
49 |
43 |
49,5 |
41,5 |
41,5 |
37,5 |
42 |
37 |
53 |
50 |
54 |
49 |
|
3,0 |
48 |
41,5 |
49 |
40,5 |
41,5 |
36,5 |
42 |
36 |
52 |
49 |
53 |
47,5 |
|
4,5 |
47,5 |
40,5 |
48,5 |
39,5 |
41,5 |
36,5 |
42 |
36 |
51,5 |
47 |
52 |
46 |
|
6,0 |
46,5 |
39 |
47,5 |
37,5 |
41,5 |
36,5 |
42 |
36 |
50,5 |
45,5 |
51,5 |
44,5 |
|
7,5 |
44,5 |
37,5 |
46 |
36 |
41,5 |
37 |
42 |
36 |
50 |
44 |
51 |
43 |
|
9,0 |
43,5 |
35,5 |
44,5 |
34 |
41,5 |
35 |
42 |
34 |
49,5 |
41,5 |
51 |
40 |
|
10,5 |
42 |
33 |
43 |
32,5 |
41,5 |
33,5 |
42 |
32,5 |
48,5 |
40,5 |
50 |
38 |
|
12,0 |
40 |
32,5 |
41,5 |
31 |
41,5 |
33 |
42 |
32 |
47,5 |
38 |
49,5 |
36,5 |
|
13,5 |
39 |
31,5 |
40 |
30 |
41,5 |
32,5 |
42 |
31,5 |
46,5 |
37 |
48,5 |
35,5 |
|
15,0 |
37,5 |
30,5 |
39 |
29 |
41,5 |
31 |
42 |
30 |
45,5 |
36,5 |
47 |
35 |
|
16,5 |
36 |
29,5 |
37,5 |
27,5 |
41,5 |
30,5 |
42 |
29,5 |
44,5 |
35,5 |
46 |
34,5 |
|
18,0 |
35 |
28 |
36 |
27 |
40 |
30 |
41 |
29 |
43 |
34,5 |
45 |
33,5 |
|
19,5 |
34 |
27 |
35 |
26 |
39,5 |
30 |
41 |
29 |
42 |
33,5 |
44 |
32 |
|
21,0 |
33 |
26,5 |
34 |
25,5 |
39 |
29,5 |
40,5 |
28,5 |
41 |
32 |
43 |
31 |
|
24,0 |
31 |
25 |
32 |
24,5 |
38 |
28,5 |
40 |
26,5 |
39,5 |
30 |
41,5 |
28 |
|
27,0 |
30 |
24,5 |
31,5 |
23,5 |
38 |
27 |
40 |
26 |
38 |
27,5 |
40 |
25 |
|
30,0 |
30 |
23 |
31 |
22 |
37,5 |
27,5 |
39 |
26 |
37 |
25 |
39 |
23 |
|
33,0 |
29,5 |
22,5 |
30,5 |
21 |
36 |
26 |
38 |
24 |
37 |
22 |
39 |
20,5 |
|
36,0 |
29 |
22,5 |
30 |
21 |
- |
- |
- |
- |
- |
- |
- |
- |
|
39,0 |
28 |
21,5 |
29 |
20 |
- |
- |
- |
- |
- |
- |
- |
- |
|
42,0 |
28 |
21,5 |
29 |
20 |
- |
- |
- |
- |
- |
- |
- |
- |
|
45,0 |
28 |
21,5 |
29 |
20 |
- |
- |
- |
- |
- |
- |
- |
- |
|
48,0 |
27 |
21,5 |
28 |
20 |
- |
- |
- |
- |
- |
- |
- |
- |
ПРИЛОЖЕНИЕ 3
Рекомендуемое
1. Процент вязкой составляющей в изломе ударных образцов характеризует сопротивление стали хрупкому разрушению.
Хрупкая составляющая в изломе ударного образца сечением 8×10 мм имеет вид трапеции (черт. 1). Площадь этой трапеции F1 увеличивается по мере увеличения доли хрупкой составляющей (черт. 2).
Схема ударного излома.
1 - площадь излома, занимаемая хрупкой составляющей; 2 - площадь, занимаемая вязкой составляющей
Черт. 1
Вязкая составляющая располагается, как правило, вокруг хрупкой составляющей. Площадь F1, занимаемую хрупкой составляющей, определяют как произведение средней линии трапеции а на высоту b (см. черт. 1). Отношение этой площади ко всей площади излома F (80 мм2) составляет долю хрупкой составляющей в изломе (X) в процентах:
Соответственно, вязкая составляющая (В) в процентах равна:
В = (100 - Х).
2. Замер параметров (а, b) площади, занимаемой хрупкой составляющей, производят линейкой с точностью до 0,5 мм; при этом погрешность измерения не должна превышать 5 %. Зная параметры а и b, процент составляющей определяют по таблице.
|
Высота трапеции b, мм |
Вязкая составляющая в изломе ударных образцов, % |
||||||||||||||||||
|
Средняя линия трапеции а, мм |
|||||||||||||||||||
|
1,0 |
1,5 |
2,0 |
2,5 |
3.0 |
3,5 |
4,0 |
4,5 |
5,0 |
5,5 |
6,0 |
6,5 |
7,0 |
7,5 |
8,0 |
8,5 |
9,0 |
9,5 |
10 |
|
|
1,0 |
99 |
98 |
98 |
97 |
96 |
96 |
95 |
94 |
94 |
93 |
92 |
92 |
91 |
91 |
90 |
89 |
89 |
88 |
88 |
|
1,5 |
98 |
97 |
96 |
95 |
94 |
93 |
92 |
92 |
91 |
90 |
89 |
88 |
87 |
86 |
85 |
84 |
83 |
82 |
81 |
|
2,0 |
98 |
96 |
95 |
94 |
92 |
91 |
90 |
89 |
88 |
86 |
85 |
84 |
82 |
81 |
80 |
79 |
77 |
76 |
75 |
|
2,5 |
97 |
95 |
94 |
92 |
91 |
89 |
88 |
86 |
84 |
83 |
81 |
80 |
78 |
77 |
75 |
73 |
72 |
70 |
69 |
|
3,0 |
96 |
94 |
92 |
91 |
89 |
87 |
85 |
83 |
81 |
79 |
77 |
76 |
74 |
72 |
70 |
68 |
66 |
64 |
62 |
|
3,5 |
96 |
93 |
91 |
89 |
87 |
85 |
82 |
80 |
78 |
76 |
74 |
72 |
69 |
67 |
65 |
63 |
61 |
58 |
56 |
|
4,0 |
95 |
92 |
90 |
88 |
85 |
82 |
80 |
77 |
75 |
72 |
70 |
67 |
65 |
62 |
60 |
57 |
55 |
52 |
50 |
|
4,5 |
94 |
92 |
89 |
86 |
83 |
80 |
77 |
75 |
72 |
69 |
66 |
63 |
61 |
58 |
55 |
52 |
49 |
46 |
44 |
|
5,0 |
94 |
91 |
88 |
85 |
81 |
78 |
75 |
72 |
69 |
66 |
62 |
59 |
56 |
53 |
50 |
47 |
44 |
41 |
37 |
|
5,5 |
93 |
90 |
86 |
83 |
79 |
76 |
72 |
69 |
66 |
62 |
59 |
55 |
52 |
48 |
45 |
42 |
38 |
35 |
31 |
|
6,0 |
92 |
89 |
85 |
81 |
77 |
74 |
70 |
66 |
62 |
59 |
55 |
51 |
47 |
44 |
40 |
36 |
33 |
29 |
25 |
|
6,5 |
92 |
88 |
84 |
80 |
76 |
72 |
67 |
63 |
59 |
55 |
51 |
47 |
43 |
39 |
35 |
31 |
27 |
23 |
19 |
|
7,0 |
91 |
87 |
82 |
78 |
74 |
69 |
65 |
61 |
56 |
52 |
47 |
43 |
39 |
34 |
30 |
26 |
21 |
17 |
12 |
|
7,5 |
91 |
86 |
81 |
77 |
72 |
67 |
62 |
58 |
53 |
48 |
44 |
39 |
34 |
30 |
25 |
20 |
16 |
11 |
6 |
|
8,0 |
90 |
85 |
80 |
75 |
70 |
65 |
60 |
55 |
50 |
45 |
40 |
35 |
30 |
25 |
20 |
15 |
10 |
5 |
0 |
В тех случаях, когда не требуется высокая прочность, процент вязкой составляющей допускается определять с помощью визуального сопоставления вида исследуемого излома (по хрупкой составляющей) со шкалой (см. черт. 2).
Шкала определения вязкости составляющей в изломе ударного образца
Черт. 2
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 18.06.71 № 1148
3. ВЗАМЕН ГОСТ 1050-60 (в части марок 15Г, 20Г, 25Г, 30Г, 35Г 40Г, 45Г, 50Г);
ГОСТ 1051-59 (в части легированной стали, кроме качества поверхности и упаковки);
ГОСТ 4543-61
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на |
Номер пункта, подпункта |
Обозначение НТД, на |
Номер пункта, подпункта |
|
4.1 |
|||
5. Ограничение срока действия снято по протоколу № 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94)
6. ИЗДАНИЕ с Изменениями № 1, 2, 3, 4, 5, утвержденными в марте 1977 г., июле 1982 г., феврале 1987 г., июне 1987 г., декабре 1989 г. (ИУС 5-77, 11-82, 5-87, 10-87, 3-90)
