ГОСТ ИСО 3547-3-2006
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
Подшипники скольжения ВТУЛКИ СВЕРТНЫЕ Часть 3 Смазочные отверстия, канавки и углубления Plain bearings. Wrapped bushes. Part 3. Lubrication holes, lubrication grooves and lubrication indentations |
Дата введения - 2009-07-01
1. Область применения
Настоящий стандарт устанавливает размеры смазочных отверстий, канавок и углублений на свертных втулках, изготовленных из сплошного и многослойного подшипникового материала.
Свертные втулки со смазочными отверстиями, канавками и углублениями в соответствии с настоящим стандартом могут быть поставлены размерами согласно ИСО 3547-1 и изготовлены из материалов согласно ИСО 3547-4.
Смазочные отверстия, канавки и углубления могут быть получены на гладкой полосе металла до операции прокатки. Допустимы размерные изменения, вызванные прокаткой полосы металла. На подложке втулки могут проявляться следы смазочных канавок и рельефа отверстия, производимых штамповкой. Допустимы незначительные трещины в подшипниковом материале смазочных канавок и углублений при условии отсутствия отделения небольших частиц.
Втулки серии С в соответствии с ИСО 3547-1 могут быть с утолщением вдоль любой стороны смазочных канавок, вызванное операцией штамповки.
Особенности данных контроля наружного и внутреннего диаметров - по ИСО 3547-2.
Размеры без допусков приведены только для справок и могут быть наряду с размерами, которые не оговорены, выполнены по усмотрению изготовителя.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 3547-1:1999 Подшипники скольжения. Втулки свертные. Часть 1. Размеры (ГОСТ ИСО 3547-1:2006, IDT)
ИСО 3547-2:1999 Подшипники скольжения. Втулки свертные. Часть 2. Данные для контроля наружного и внутреннего диаметров (ГОСТ ИСО 3547-2-2006, IDT)
ИСО 3547-4:1999 Подшипники скольжения. Втулки свертные. Часть 4. Материалы (ГОСТ ИСО 3547-4-2006, IDT)
ИСО 4378-1:1997 Подшипники скольжения. Термины, определения и классификация. Часть 1. Конструкция, подшипниковые материалы и их свойства (ГОСТ ИСО 4378-1-2006, IDT)
3. Термины и определения
В настоящем стандарте применены термины по ИСО 4378-1.
4. Смазочные отверстия

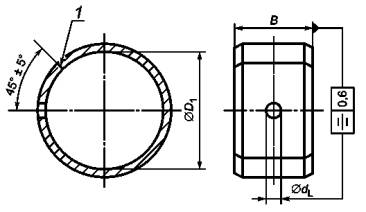

Расположение и номинальные размеры смазочного отверстия типа L приведены на рисунках 1 и 2 и в таблице 1. Смазочные отверстия не должны располагаться в заштрихованных участках, указанных на рисунке 2.
1 - разъем
Рисунок 1
Рисунок 2
Таблица 1
В миллиметрах
|
Di |
dL1) |
n1 ± 0,5 |
|
|
Серии А, В, D, W по ИСО 3547-1 |
Серия С по ИСО 3547-1 |
||
|
Св. 14 до 22 включ. |
3 |
4 |
5 |
|
» 22 » 40 » |
4 |
5 |
6 |
|
» 40 » 50 » |
5 |
6 |
7 |
|
» 50 » 100 » |
6 |
7 |
8 |
|
» 100 |
7 |
8 |
9 |
|
______________ 1) Минимальный размер после штамповки. |
|||
5. Смазочные канавки
Расположение, форма и размеры смазочных канавок типов М1 и М2, используемых для жидкой смазки, приведены на рисунках 3 - 6 и в таблицах 1 - 3.

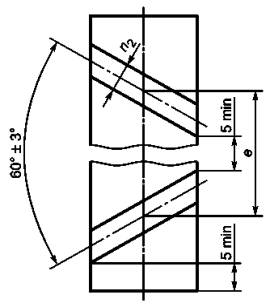

Рисунок 3 - Смазочная канавка типа М1
Рисунок 4 - Смазочная канавка типа М2

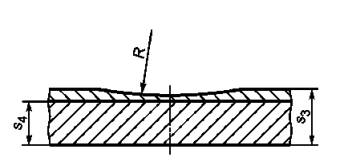

Рисунок 5 - Смазочная канавка типа М1 (2) А
Рисунок 6 - Смазочная канавка типа М1 (2) В
Таблица 2
В миллиметрах
|
Di |
п2 ± 0,5 |
e |
|
|
Серии А, В, D, W по ИСО 3547-1 |
Серия С по ИСО 3547-1 |
||
|
Св. 18 до 26 включ. |
3 |
4 |
32 |
|
» 26 » 36 » |
3 |
4 |
45 |
|
» 36 » 50 » |
5 |
6 |
70 |
|
» 50 » 70 » |
5 |
6 |
100 |
|
» 70 » 100 » |
6 |
7 |
130 |
|
» 100 |
7 |
8 |
140 |
Таблица 3
В миллиметрах
|
s3 |
0,75 |
1 |
1,5 |
2 |
2,5 |
|
|
|
М1 (2) А |
0,65 |
0,85 |
1,3 |
1,7 |
2,2 |
|
М1 (2) В |
- |
0,7 |
1,1 |
1,6 |
2,1 |
|
|
R |
- |
6 |
8 |
10 |
12 |
|
Допускается расширение смазочных канавок в зонах смазочных отверстий, разъема и на торцевых поверхностях втулок.
Смазочные канавки представлены на металлической полосе.
Примечание - Для облегчения измерения размеры толщины втулки, оставшейся в основании канавки, могут быть указаны на рисунке как контрольный размер.
6. Смазочные углубления
Расположение, форма и размеры смазочных углублений приведены на рисунках 7 - 9 и в таблицах 4 и 5.

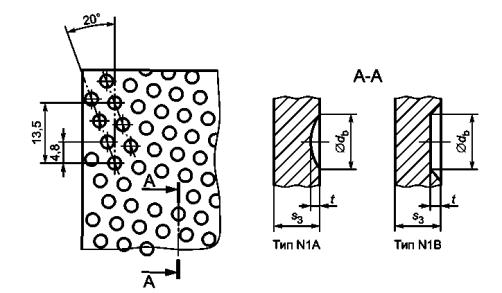

Рисунок 7

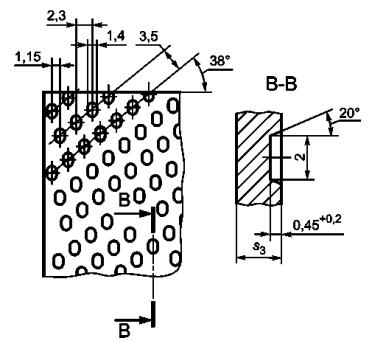

Рисунок 8

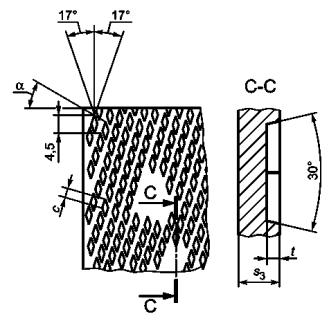

Рисунок 9
Таблица 4
В миллиметрах
|
db |
t |
|
|
Серии А, В, D, W |
1,5 - 3,0 |
0,40 |
|
Серия С |
0,55 |
Таблица 5
В миллиметрах
|
Di |
с |
t ± 0,2 |
a |
|
До 22 |
1,9 |
0,4 |
20° |
|
Св. 22 |
2,4 |
0,6 |
23° |
Смазочные углубления применяют для втулок при значениях s3 ³ 1 мм (углубления представлены на металлической полосе).
Смазочные углубления применяют отдельно или совместно со смазочными отверстиями и/или канавками.
Примечание - На рисунках 7 - 9 приведены примеры схемы расположения углублений, которая может изменяться по усмотрению изготовителя.
Смазочные углубления типов N1A и N1B используют в случае жидкой или консистентной смазки (см. рисунок 7).
Смазочные углубления типов N2A и N2B используют в случае твердой или консистентной смазки (см. рисунки 8 и 9) для втулок серий А, В, D и W согласно ИСО 3547-1.
Смазочные углубления овальной формы N2A (рисунок 8) или ромбовидной формы N2B (рисунок 2) изготовляют по усмотрению изготовителя.
|
