МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
(МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION
(ISC)

МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ

ГОСТ ИСО
3547-1-
2006

Подшипники скольжения

ВТУЛКИ СВЕРТНЫЕ

Часть 1

Размеры

ISO 3547-1:1999
Plain bearings - Wrapped bushes - Part 1: Dimensions
(IDT)

Москва

Стандартинформ

2009

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1. ПОДГОТОВЛЕН Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ) Федерального агентства по техническому регулированию и метрологии на основе собственного аутентичного перевода стандарта, указанного в пункте 4

2. ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 34 «Подшипники скольжения»

3. ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 29 от 24 июня 2006 г.)

За принятие проголосовали:

Краткое наименование страны
по
MК ИСО 3166) 004-97

Код страны
по
MК(ИСО 3166) 004-97

Сокращенное наименование национального органа
по стандартизации

Азербайджан

AZ

Азстандарт

Армения

AM

Армстандарт

Беларусь

BY

Госстандарт Республики Беларусь

Грузия

GE

Грузстандарт

Казахстан

KZ

Госстандарт Республики Казахстан

Киргизия

KG

Кыргызстандарт

Молдова

MD

Молдова-Стандарт

Российская Федерация

RU

Федеральное агентство по техническому регулированию и метрологии

Таджикистан

TJ

Таджикстандарт

Туркменистан

TM

Главгосслужба «Туркменстандартлары»

Узбекистан

UZ

Узстандарт

Украина

UA

Госпотребстандарт Украины

4. Настоящий стандарт идентичен международному стандарту ИСО 3547-1:99 «Подшипники скольжения. Втулки свертные. Часть 1. Размеры» (ISO 3547-1:1999 «Plain bearings - Wrapped bushes - Parti: Dimensions»).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении А

5. Приказом Федерального агентства по техническому регулированию и метрологии от 25 декабря 2008 г. № 681-ст межгосударственный стандарт ГОСТ ИСО 3547-1-2006 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2009 г.

6. ВЗАМЕН ГОСТ 27672-88 в части размеров

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений - в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

ГОСТ ИСО 3547-1-2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Подшипники скольжения

ВТУЛКИ СВЕРТНЫЕ

Часть 1

Размеры

Plain bearings. Wrapped bushes. Part 1. Dimensions

Дата введения - 2009-07-01

1. Область применения

Настоящий стандарт устанавливает размеры и обозначения свертных втулок подшипников скольжения, изготовленных из сплошного и многослойного подшипникового материала.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ИСО 3547-2:1999 Подшипники скольжения. Втулки свертные. Часть 2. Данные для контроля наружного и внутреннего диаметров

ИСО 3547-3:1999 Подшипники скольжения. Втулки свертные. Часть 3. Смазочные отверстия, канавки и углубления

ИСО 3547-4:1999 Подшипники скольжения. Втулки свертные. Часть 4. Материалы

ИСО 4378-1:1997 Подшипники скольжения. Термины, определения и классификация. Часть 1. Конструкция, подшипниковые материалы и их свойства

ИСО 12301:1992 Подшипники скольжения. Методы контроля геометрических показателей и показателей качества материалов

ИСО 12307-2:1995 Подшипники скольжения. Свертные втулки. Контроль внутреннего диаметра

3. Термины и определения

В настоящем стандарте применяют термины по ИСО 4378-1.

4. Размеры

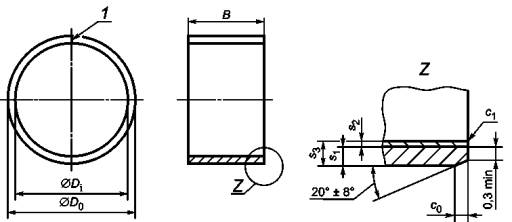

Основные размеры и допуски должны соответствовать указанным на рисунке 1 и в таблицах 1 - 3. Все размеры и допуски указаны в миллиметрах. Указание по разъему 1 см. раздел 5.

Примечание - Выносной элемент Z показан для втулки, изготовленной из многослойного материала, где s1 - толщина стальной основы, s2 - толщина слоя антифрикционного материала как основа для расчета в соответствии с ИСО 3547-2; s3 - полная толщина стенки; c0 и с1 - наружная и внутренняя фаски; с1 - может быть радиусом или фаской.

Рисунок 1

Таблица 1 - Предпочтительные номинальные размеры внутреннего диаметра Di наружного диаметра D0, толщины стенки s3 и ширины втулки В

Di

D0

S3

Допуск на ширину втулки В

4

6

8

10

12

15

20

25

30

40

50

60

70

80

100

4

5,5

0,75

± 0,25

± 0,25

-

-

-

-

-

-

-

-

-

-

-

-

-

6

8

1

-

± 0,25

8

10

1

-

± 0,25

± 0,25

10

12

1

-

± 0,50

12

14

1

-

± 0,50

13

15

1

14

16

1

-

± 0,50

15

17

1

16

18

1

18

20

1

18

21

1,5

± 0,25

20

23

1,5

± 0,50

22

25

1,5

24

27

1,5

-

25

28

1,5

-

-

± 0,50

28

31

1,5

-

± 0,50

± 0,50

28

32

2

± 0,25

± 0,25

30

34

2

-

± 0,50

32

36

2

35

39

2

38

42

2

40

44

2

45

50

2,5

± 0,50

50

55

2,5

-

± 0,25

-

± 0,50

55

60

2,5

-

± 0,25

-

60

65

2,5

± 0,50

-

± 0,75

65

70

2,5

-

70

75

2,5

75

80

2,5

-

± 0,50

-

± 0,50

-

± 0,75

80

85

2,5

± 0,50



± 0,75

85

90

2,5

90

95

2,5

-

95

100

2,5

-

100

105

2,5

105

110

2,5

-

110

115

2,5

115

120

2,5

120

125

2,5

125

130

2,5

130

135

2,5

135

140

2,5

140

145

2,5

150

155

2,5

160

165

2,5

170

175

2,5

-

180

185

2,5

200

205

2,5

220

225

2,5

250

255

2,5

300

305

2,5

Примечание - Ширину втулки В за пределами допуска ± 0,25, ± 0,50 или ± 0,75 согласовывают с изготовителем и указывают после номинальных размеров в стандартном обозначении. При необходимости использовать нестандартные размеры ширины В конечная цифра размера должна быть 2, 5 и 8 до значения Di = 50 мм, а свыше значения Di = 50 мм - цифра 5. Контроль ширины втулки B согласно ИСО 12301.

Таблица 2 - Наружная с0 и внутренняя сi фаски

s3

Фаска

с0

ci

механически обработанная

катаная

0,75

0,5 ± 0,3

0,5 ± 0,3

-0,4

-0,1

1

0,6 ± 0,4

0,6 ± 0,4

-0,5

-0,1

1,5

0,6 ± 0,4

0,6 ± 0,4

-0,7

-0,1

2

1,2 ± 0,4

1 ± 0,4

-0,7

-0,1

2,5

1,8 ± 0,6

1,2 ± 0,4

-1

-0,2

Примечания

1. Для втулок, механически обработанных на размер отверстия подшипника (серия С), фаска ct должна быть выполнена соответственно больше.

2. Фаска с0 обрабатывается по выбору изготовителя.

Таблица 3 - Номинальные размеры и допуски на толщину стенки s3 и стальной слой s1 серий А, В, С и D (согласно контролю типа А по ИСО 3547-2).

s3

Допуск на толщину стенки s3

Толщина стальной основы для втулок, изготовленных из многослойных материалов s1*

без припусков на механическую обработку в отверстии подшипника

с припуском на механическую обработку в отверстии подшипника серии С

Серия А

Серия В

Серия D

Интервал

Допуск

0,75

-0,015

-0,020

-

+0,25

0,38 £ s1 £ 0,53

+0,08

+0,15

1

-0,015

+0,005

+0,020

+0,25

0,45 £ s1 £ 0,68

+0,13

-0,020

-0,045

+0,15

1,5

-0,015

+0,005

+0,025

+0,25

0,85 £ s1 £ 1,1

+0,15

-0,025

-0,055

+0,15

2

-0,015

+0,005

+0,030

+0,25

1,3 £ s1 £ 1,55

+0,20

-0,030

-0,065

+0,15

2,5

D0 £ 80

-0,020

+0,005

+0,040

-0,085

+0,30

+0,15

1,8 £ s1 £ 2,05

+0,20

-0,040

80 < D0 £ 120

-0,025

+0,010

-0,060

D0 > 120

-0,030

+0,035

-0,085

_____________

* Средняя толщина стальной основы зависит от типа подшипникового материала.

Примечания

1. Втулки, изготовленные из материала Р1 по ИСО 3547-4, поставляются только серии В. Для втулок, изготовленных из материала Р2 по ИСО 3547-4, предпочтительно использовать серию D.

2. В зависимости от процесса изготовления в основе втулок допустимы отдельные незначительные углубления. Толщину стенки следует измерять вне этих углублений в местах, несущих нагрузку.

Наибольший размер внутреннего диаметра втулки в сжатом состоянии получают вычитанием из наибольшего размера отверстия корпуса подшипника удвоенного наименьшего размера толщины стенки втулки s3.

Наименьший размер внутреннего диаметра втулки в сжатом состоянии получают вычитанием из наименьшего размера отверстия корпуса подшипника удвоенного наибольшего размера толщины стенки втулки s3.

Это предполагает отсутствие расширения отверстия корпуса, вызванного запрессовкой втулки. На практике расширение зависит от различных факторов, например жесткости корпуса и втулки. Пример расчета приведен в разделе 6.

Вместо толщины стенки может быть определен внутренний диаметр Di, ch, когда втулка вставляется в кольцевой калибр (контроль С - проверка согласно ИСО 3547-2, см. также ИСО 12307-2).

Не допускается толщину стенки и внутренний диаметр указывать одновременно как контролируемые размеры.

В таблице 4 указаны допуски на внутренний диаметр Di, ch втулки, а в таблице 5 указаны значения внутреннего диаметра кольцевого калибра dch, 1.

Таблица 4 - Допуски на внутренний диаметр Di, ch втулки в кольцевом калибре серии W (согласно контролю типа С по ИСО 3547-2).

Номинальный диаметр Di

Св.

-

10

18

30

50

80

120

Не более

10

18

30

50

80

120

175

Допуск на Di, h

+0,036

+0,043

+0,052

+0,062

+0,074

+0,087

+0,100

Примечание - Соосность внутреннего и наружного диаметров, если особо не оговаривается, должна составлять 0,05 мм.

Таблица 5 - Внутренний диаметр кольцевого калибра dch, 1 для контроля внутреннего диаметра втулки Di, ch (согласно контролю типа С по ИСО 3547-2)

Номинальный диаметр D0

Св.

-

10

18

30

50

80

120

Не более

10

18

30

50

80

120

180

dch, 1

D0 + 0,008

D0 + 0,009

D0 + 0,011

D0 + 0,013

D0 + 0,015

D0 + 0,018

D0 + 0,020

_____________

* Размер внутреннего диаметра кольцевого калибра dch, 1 включает D0 и округленное среднее значение поля допуска Н7.

Допуск на внутренний диаметр втулки, запрессованной в корпус, устанавливают из суммы допуска на Di, ch и допуска на отверстие корпуса. Как и в случае расчета внутреннего диаметра по толщине стенки втулки, предположено отсутствие расширения отверстия корпуса.

Размеры наружного диаметра D0 втулки указаны в таблице 6.

Таблица 6 - Размеры наружного диаметра D0 (согласно контролю типов А и D по ИСО 3547-2)

Контроль

А

D

Номинальный диаметр D0

Свыше

-

10

18

30

40

50

80

120

140*

Не более

10

18

30

40

50

80

120

140

-

Допуск на втулки

Сталь, сталь/подшипниковый материал

+0,055

+0,065

+0,075

+0,085

+0,085

+0,100

+0,120

+0,170

+0,225

+0,025

+0,030

+0,035

+0,045

+0,045

+0,055

+0,070

+0,100

+0,125

Медный сплав

+0,075

+0,080

+0,095

+0,110

+0,110

+0,125

+0,140

+0,190

+0,245

+0,045

+0,050

+0,055

+0,065

+0,065

+0,075

+0,090

+0,120

+0,145

______________

* Для втулок с D0 > 140 мм наружный диаметр контролируют путем сравнительных измерений окружности с помощью прецизионной мерной ленты согласно контролю типа D по ИСО 3547-2.

Контроль типа В по ИСО 3547-2 не оговаривает значений наружного диаметра D0. Чтобы получить достаточно неподвижную посадку втулки в отверстии корпуса в случае контроля типа В, используют экспериментально определенные значения внутреннего диаметра калибра. Они зависят от метода изготовления, поэтому не могут применяться в каждом отдельном случае. Требование максимума и минимума усилия прессования повышает надежность этого метода контроля. Детали контроля согласовывают в каждом отдельном случае.

Рекомендуемый допуск на отверстие корпуса свертных втулок должен быть Н7.

Коэффициент теплового расширения или жесткость отверстия корпуса может означать, что необходим различный размер отверстия корпуса.

Диаметр вала зависит от требуемого зазора в подшипнике.

5. Конструкция

Свертная втулка в свободном состоянии не может быть совершенно цилиндрической формы, и ее разъем может быть открыт. После запрессовки втулки в корпус она становится круглой, а разъем закрытым. Разъем должен быть предпочтительно параллельным оси втулки. Свертные втулки могут быть закрыты соответствующим замыкающим соединением разъема. Конструкция разъема - на усмотрение изготовителя.

Свертные втулки поставляют с припуском или без припуска на механическую обработку отверстия подшипника. Втулки, поставляемые с припуском на механическую обработку, окончательно обрабатывает до требуемых размеров потребитель после их запрессовки в корпус. Такие втулки не могут быть поставлены из всех материалов.

Свертные втулки, которые изготовляют по настоящему стандарту, поставляют классов точности А, В, С и D, как указано в таблице 3, и класса W, как указано в таблице 4.

Смазочные отверстия, канавки или карманы должны быть спроектированы так, чтобы они могли быть отштампованы или пробиты. Допустимы искривления, вызванные операцией свертывания, и заусенцы, не влияющие на установку или функционирование втулки. Острые края и углы должны быть притуплены.

Значения шероховатости поверхности приведены в таблице 7.

Таблица 7 - Шероховатость поверхности Ra (согласно ИСО 4288 [2])

Поверхность

Шероховатость поверхности Ra, мкм, для втулок серий

А

В

С

D

W

Отверстие подшипника Di

0,8*

1,6*

6,3

1,6*

1,6*

Основа подшипника D0

1,6

1,6

1,6

1,6

1,6

Другие поверхности

25

25

25

25

25

_______________

* Для втулок, изготовленных из материала сталь/пластик, Ra £ 6,3 мкм.

Примечание - На отверстии подшипника и основе втулки допустимы отдельные канавки (бороздки), вызванные методом изготовления.

6. Пример метода расчета

Расчет предельных размеров внутреннего диаметра Di в запрессованном состоянии:

диаметр отверстия корпуса dн = 34+0,025 мм;

наружный диаметр втулки  мм;

толщина стенки втулки s3 = 2-0,015 мм;

Di, max = 34,025 - (2´1,985) = 30,055 мм;

Di, min = 34,000 - (2´2,000) = 30,000 мм.

Как результат прессовой посадки возможно незначительное расширение внутреннего диаметра корпуса dн после монтажа втулки, которое зависит от жесткости корпуса.

В случае жесткого отверстия корпуса (стального) значение расширения отверстия корпуса вследствие запрессовки втулки может быть принято порядка 1/6 разницы между средним пределом наружного диаметра втулки D0 и средним пределом диаметра отверстия корпуса.

7. Обозначение

Свертную втулку с внутренним диаметром Di = 30 мм серии W, с наружным диаметром D0 = 34 мм и шириной В = 20 мм, изготовленную из сплошного материала с кодом Y1 по ИСО 3547-4 и контролируемую по типу С согласно ИСО 3547-2, обозначают следующим образом:

Втулка ГОСТ ИСО 3547-1-2006 - 30 W 34´20 - Y1 - С.

Свертную втулку с внутренним диаметром Di = 30 мм, с размерами толщины стенки s3 серии А, с наружным диаметром D0 = 34 мм и шириной В = 20 мм, изготовленную из многослойного материала с кодом S5 по ИСО 3547-4, со смазочным отверстием и кольцевой канавкой конструкции М1 и смазочным карманом конструкции N1 по ИСО 3547-3 и контролируемую по типу А согласно ИСО 3547-2, обозначают следующим образом:

Втулка ГОСТ ИСО 3547-1-2006 - 30 А 34´20 - S5 - М1 N1 - А.

Приложение А

(справочное)

Сведения о соответствии национальных стандартов Российской Федерации
ссылочным международным (региональным) стандартам

Таблица А.1

Обозначение ссылочного международного стандарта

Обозначение и наименование соответствующего национального стандарта

ИСО 3547-2:1999

ГОСТ ИСО 3547-2-2006 Подшипники скольжения. Втулки свертные. Часть 2. Данные для контроля наружного и внутреннего диаметров (IDT)

ИСО 3547-3:1999

ГОСТ ИСО 3547-3-2006 Подшипники скольжения. Втулки свертные. Часть 3. Смазочные отверстия, канавки и углубления (IDT)

ИСО 3547-4:1999

ГОСТ ИСО 3547-4-2006 Подшипники скольжения. Втулки свертные. Часть 4. Материалы (IDT)

ИСО 4378-1:1997

ГОСТ ИСО 4378-1-2001 Подшипники скольжения. Термины, определения и классификация. Часть 1. Конструкция, подшипниковые материалы и их свойства (IDT)

ИСО 12301:1992

ГОСТ ИСО 12301-95 Подшипники скольжения. Методы контроля геометрических показателей качества материалов (IDT)

ИСО 12307-2:1995

ГОСТ ИСО 12307-2-99 Подшипники скольжения. Свертные втулки. Контроль внутреннего диаметра (IDT)

Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов:

- IDT - идентичные стандарты.

Библиография

[1]

ИСО 13715:1994

Технические чертежи. Края неопределенной формы. Словарь и обозначения на чертежах

(ISO 13715:1994)

(Technical drawings - Edges of undefined shape - Vocabulary and indication on drawings)

[2]

ИСО 4288:1996

Геометрические характеристики изделия. Текстура поверхности: Метод профиля. Правила и методика оценки текстуры поверхности

(ISO 4288:1996)

(Geometrical Product Specifications (GPS) - Surface texture: Profile method - Rules and procedures for the assessment of surface texture)





Ключевые слова: подшипники, подшипники скольжения, втулки свертные, размеры, обозначения

СОДЕРЖАНИЕ





© 2013 Ёшкин Кот :-)
