Технический комитет по стандартизации
«Трубопроводная арматура и сильфоны» (ТК259)

Закрытое акционерное общество
«Научно-производственная фирма
«Центральное конструкторское бюро арматуростроения»

СТАНДАРТ ЦКБА

СТ ЦКБА 065-2008

Арматура трубопроводная

НОМЕНКЛАТУРА ПОКАЗАТЕЛЕЙ.
ОПРОСНЫЕ ЛИСТЫ
ДЛЯ ПРОЕКТИРОВАНИЯ И ЗАКАЗА

НПФ «ЦКБА»

2008

Предисловие

1 РАЗРАБОТАН Закрытым акционерным обществом «Научно-производственная фирма «Центральное конструкторское бюро арматуростроения» (ЗАО «НПФ «ЦКБА»).

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом от 22.12.2008 г. № 69.

3 СОГЛАСОВАН:

Техническим комитетом по стандартизации «Трубопроводная арматура и сильфоны» (ТК 259).

4 ВЗАМЕН РД 24.207.11-90 «Арматура трубопроводная. Номенклатура показателей»

СТАНДАРТ ЦКБА

Арматура трубопроводная

НОМЕНКЛАТУРА ПОКАЗАТЕЛЕЙ.
ОПРОСНЫЕ ЛИСТЫ
ДЛЯ ПРОЕКТИРОВАНИЯ И ЗАКАЗА

Дата введения 01.01.2009 г.

1 Область применения

Настоящий стандарт распространяется на трубопроводную арматуру и приводы к ней (далее - арматуру) и устанавливает номенклатуру основных показателей и формы опросных листов для проектирования и заказа.

Установленная настоящим стандартом номенклатура показателей рекомендуется для включения в конструкторскую и нормативную документацию (КД и НД) при её разработке или пересмотре, в том числе техническое задание (ТЗ), технические условия (ТУ).

2 Нормативные ссылки

2.1 В настоящем стандарте использованы ссылки на следующие национальные стандарты и нормативные документы:

ГОСТ 27.002-89 Надежность в технике. Основные понятия. Термины и определения.

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категория, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.

ГОСТ 23866-87 Клапаны регулирующие односедельные, двухседельные и клеточные. Основные параметры

ГОСТ 25923-89 Затворы дисковые регулирующие. Основные параметры

ГОСТ Р 51330.0-99 Электрооборудование взрывозащищенное. Часть 0. Общие требования

ГОСТ Р 52720-2007 Арматура трубопроводная. Термины и определения

ГОСТ Р 52776-2007 Машины электрические вращающиеся. Номинальные данные и характеристики

ГОСТ Р 54432-2011 Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление от PN 1 до PN 200. Конструкция, размеры и общие технические требования

ГОСТ Р 54808-2011 Арматура трубопроводная. Нормы герметичности затворов

НП-001-97 (ПНАЭ Г 01-011-97) Общие положения обеспечения безопасности атомных станций ОПБ-88/97

НП-031-01 Нормы проектирования сейсмостойких атомных станций

НП-068-05 Трубопроводная арматура для атомных станций. Общие технические требования

MSK-64 Международная шкала интенсивности землетрясений

СТ ЦКБА 043-2008 Арматура трубопроводная. Порядок нормирования и контроля надежности и безопасности

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по соответствующему указателю стандартов, составленному по состоянию на текущий год. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

(Измененная редакция. Изм. № 1)

3 Термины, определения и сокращения

3.1 В настоящем стандарте применены следующие термины с соответствующими определениями:

1) арматура трубопроводная, арматура запорная, арматура обратная, арматура предохранительная, арматура регулирующая, привод, исполнительный механизм, номинальный диаметр, номинальное давление, рабочее давление, расчетное давление, условная пропускная способность, кавитационная характеристика, коэффициент расхода, способность пропускная, герметичность, протечка, утечка - по ГОСТ Р 52720;

2) вероятность безотказной работы, наработка на отказ, срок службы, срок сохраняемости, коэффициент оперативной готовности и т.д. - по ГОСТ 27.002, а также следующие термины с соответствующими определениями:

3.1.1 показатели назначения: Основные технические данные и характеристики арматуры, определяющие возможность её применения в конкретных местах эксплуатации.

3.1.2 показатели надежности: Показатели, характеризующие способность арматуры выполнять требуемые функции в заданных режимах условий эксплуатации.

3.1.3 безопасность: Состояние арматуры, при котором отсутствует недопустимый риск, связанный с причинением вреда жизни или здоровью граждан, имуществу физических лиц, окружающей среде;

3.1.4 критический отказ: Отказ, тяжесть последствий которого в пределах данного анализа признана недопустимой и требует принятия специальных мер по снижению вероятности данного отказа или возможного ущерба, связанного с его возникновением.

3.1.5 назначенные показатели: Технико-экономические характеристики, соблюдение которых необходимо для исключения (с вероятностью, близкой к 1) возникновения критического отказа;

Примечание - По достижению назначенных показателей эксплуатацию арматуры необходимо прекратить. Возможность дальнейшей эксплуатации и установления новых назначенных показателей определяет комиссия.

3.1.6 показатели технологичности: Показатели, характеризующие уровень технологии и организации производства, рациональное использование заготовок.

4 Номенклатура основных показателей

4.1 Номенклатура основных показателей включает в себя:

- показатели назначения;

- показатели надежности;

- показатели, характеризующие безопасность;

- показатели технологичности.

Приведенная номенклатура основных показателей может изменяться и дополняться по согласованию с Заказчиком арматуры.

4.1.1 Показатели назначения

4.1.1.1 Показатели назначения арматуры и приводов, в зависимости от их видов, приведены в таблице 1.

4.1.1.2 Для комбинированной арматуры показатели назначения включают одновременно показатели каждого из видов арматуры.

Таблица 1 - Показатели назначения арматуры и приводов

Показатели			Применяемость показателя для арматуры и приводов
Показатели			Вид арматуры				Вид привода
Наименование показателя	Размерность	Обозначение	Запорная	Обратная	Регулирующая	Предохранительная	Ручной (и редуктор)	Пневматический	Гидравлический	Электрический	Электромагнитный
*Диаметр номинальный*	-	DN	+	+	+	+¹⁾	-	-	-	-	-
Диаметр эффективный	мм	D_эфф.	+	-	-	-	-	-	-	-	-
*Давление номинальное (или рабочее, или расчетное)*	МПа (кгс/см²)	PN, (или Р_р или Р)	+	+	+	+²⁾	-	+	+	-	-
Перепад давления	МПа (кгс/см²)	ΔР	+³⁾	+³⁾	+³⁾	-	-	-	-	-	-³⁾
*Давление настройки*	МПа (кгс/см²)	Р_н	-	-	-	+	-	-	-	-	-
*Давление полного открытия*	МПа (кгс/см²)	Р_п.о.	-	-	-	+	-	-	-	-	-
*Давление закрытия*	МПа (кгс/см²)	Р_закр.		-	-	+	-	-	-	-	-
*Рабочая среда*⁴⁾	-	-	+	+	+	+	-	+	+	-	-
*Температура рабочей среды*⁵⁾	°С	t	+	+	+	+	-	+	+	-	-
*Коэффициент сопротивления*	-	ζ	+	+⁶⁾	-	-	-	-	-	-	-
*Условная пропускная способность*	м³/ч	Kv_y	-	-	+	-	-	-	-	-	-
*Площадь седла*	мм²	F	-	-	-	+	-	-	-	-	-
*Коэффициент расхода для газа (жидкости)*	-	α₁(α₂)	-	-	-	+	-	-	-	-	-
**Герметичность затвора**⁷⁾	⁷⁾	⁷⁾	+	+	+	+	-	-	-	-	-
*Пропускная характеристика*	-	-	-	-	+	-	-	-	-	-	-
Коэффициент начала кавитации	K_о	-	-	-	+	-	-	-	-	-	-
*Строительная длина*	мм	L	+	+	+	+	-	-	-	-	-
Климатическое исполнение	-	-	+	+	+	+	+	+	+	+	+
Внешние воздействия⁸⁾	-	-	+	+	+	+	+	+	+	+	+
Взрывозащита электрооборудования	-	⁹⁾	+	-	+	+	-	+¹⁰⁾	+¹⁰⁾	+	+
*Давление управляющее*	МПа (кгс/см²)	Р_упр	-	-	-	-	-	+	+	-	-
*Мощность электродвигателя (электромагнита)*	Вт, ВА	Р_эд, Р_эм	-	-	-	-	-	-	-	+	+
Максимальное усилие или крутящий момент для управления	Н (кгс); Н∙м (кгс∙м)	Q; М_кр	+	-	+	-	+	-	-	-	-
*Параметры тока (переменный или постоянный, частота, число фаз, напряжение, сила тока и др.)*	-	-	-	-	-	-	-	+¹⁰⁾	+¹⁰⁾	+	+
*Максимальный крутящий момент на выходном валу (для приводов с вращательным движением)*	Н∙м (кгс∙м)	М_кр	-	-	-	-	+	+	+	+	-
*Максимальное усилие на выходном звене (штоке) (для приводов с поступательным движением)*	Н (кгс)	Q	-	-	-	-	+	+	+	+	+
Линейное (или угловое) перемещение запирающего (или регулирующего) элемента или выходного звена (ход)	мм (градус)	h (φ)	+	+	+	+	+	+	+	+	+
Предельное число оборотов выходного вала	об	n	-	-	-	-	+	+	+	+	-
Время совершения предельного числа оборотов выходного вала (или частота вращения (скорость перемещения) выходного вала)	с	t	-	-	-	-	-	+	+	+	-
Время совершения выходным звеном хода при нагрузке Q	с	t	-	-	-	-	-	+	+	+	+
Время перехода рабочего органа из положения «закрыт» в положение «открыт» (или обратно)	с	t	+	-	+	-	-	-	-	-	-
Режим работы	-	-	-	-	-	-	-	-	-	+¹¹⁾	-
¹⁾ Для предохранительных клапанов дополнительно указывается DN на выходе. ²⁾ Для предохранительных клапанов дополнительно указывается соответствующее давление на выходе. ³⁾ перепад давлений может быть указан: - для запорной и обратной арматуры - максимальный в закрытом положении; - для регулирующей арматуры и регуляторов давления: а) минимальный при максимальном расходе; б) максимальный при минимальном расходе; в) при закрытом затворе; - для электромагнитной арматуры ΔР на закрытом клапане, обеспечивающий открытие затвора. ⁴⁾ Рабочая среда характеризуется следующими данными: - наименования и основные физические свойства (плотность, вязкость и др.); - химический состав; - концентрация. При необходимости указывают также количество, размер и твердость включений. ⁵⁾ Температура рабочей среды может быть задана в виде: - диапазона рабочих температур; - расчетной; - максимальной; - минимальной. ⁶⁾ Для обратной арматуры указывают коэффициент сопротивления при полном открытии и скоростном давлении, обеспечивающем полное открытие арматуры. В КД (ТУ) и ЭД приводят также зависимость коэффициента сопротивления от скоростного давления. ⁷⁾ Для герметичности затвора могут быть указаны: - класс герметичности затвора по ГОСТ Р 54808; - класс герметичности (или относительная протечка в затворе в % от Kv_у) по ГОСТ 23866 - для регулирующей арматуры; - утечка в затворе (по воде или воздуху) (см³/мин) - для запорной, обратной и предохранительной арматуры. ⁸⁾ Факторы внешних воздействий: - сейсмические нагрузки; - вибрация; - огнестойкость; - нагрузки от трубопроводов; - влага, пыль, вредные вещества в окружающей среде. ⁹⁾ Российскую маркировку взрывозащищенного оборудования выполняют по ГОСТ Р 51330.0 и стандартам на отдельные виды взрывозащищенного оборудования. Маркировка взрывозащиты включает: обозначение уровня взрывозащиты, знак Ех, обозначение группы электрооборудования (I, II или IIA, IIВ, IIС) и т.д. ¹⁰⁾ Для дополнительных элементов пневмо- и гидроприводов, работающих от электрической энергии. ¹¹⁾ Режим работы и параметры режима - по ГОСТ Р 52776. Примечания 1 Знак «+» означает применяемость, знак «-» неприменяемость. 2 Жирным курсивом выделены показатели, являющиеся обязательными вне зависимости от вида и области применения арматуры.

(Измененная редакция. Изм. № 1)

4.1.2 Показатели надежности

4.1.2.1 Перечень показателей надежности приведен в таблице 2.

Таблица 2 - Показатели надежности

Показатели надежности	Наименование показателя		Размерность
Показатели надежности	Для арматуры, отказ которой может быть критическим	Для арматуры, отказ которой не является критическим	Размерность
Показатели безотказности¹⁾	Вероятность безотказной работы	Средняя наработка на отказ Средняя наработка до отказа	1)
Показатели долговечности²⁾	Полный срок службы (до списания)	Средний полный срок службы (до списания), (средний срок службы до капитального ремонта)	год
Показатели долговечности²⁾	Полный ресурс (до списания)	Средний полный ресурс (до списания), (средний ресурс до капитального ремонта)	цикл (ч) (см. 5.2.4)
Показатель сохраняемости	Средний срок хранения		год
Показатели ремонтопригодности	Среднее время восстановления работоспособного состояния арматуры		ч
Показатели ремонтопригодности	Средняя трудоемкость работ по восстановлению работоспособного состояния арматуры		норма времени (ч)
Примечания: 1) Показатель «вероятность безотказной работы» измеряется в относительных единицах, показатели «средняя наработка на отказ» и «средняя наработка до отказа» измеряются в часах и циклах (для регулирующей арматуры - в часах) 2) Для всех видов арматуры, устанавливаемой на емкостях для транспортировки опасных грузов (цистерны, контейнеры и др.), показатели долговечности должны устанавливаться дополнительно в километрах пробега.

4.1.2.2 Порядок нормирования и контроля показателей надежности в соответствии с СТ ЦКБА 043.

4.1.3 Показатели, характеризующие безопасность

4.1.3.1 Рекомендуемый перечень показателей, характеризующих безопасность, приведён в таблице 3.

Таблица 3 - Показатели, характеризующие безопасность

Наименование показателя		Размерность	Обозначение показателя
Назначенные показатели	Назначенный срок службы	год	Т_сл.н
	Назначенный ресурс	цикл (ч)	Т_р._н
	Назначенный срок хранения	год	Т_сх.н.
Показатели безотказности	Вероятность безотказной работы в течение назначенного ресурса, по отношению к критическим отказам	-	Р
Показатели безотказности	Коэффициент оперативной готовности (для арматуры, работающей в режиме ожидания)	-	К_о.г.

4.1.3.2 Порядок нормирования и контроля показателей, характеризующих безопасность, в соответствии с СТ ЦКБА 043.

4.1.4 Показатели технологичности

4.1.4.1 Номенклатура показателей технологичности устанавливается, исходя из требований заказчика, и включается в ТЗ и ТУ.

4.1.4.2 Перечень основных показателей технологичности приведен в таблице 4.

Таблица 4 - Основные показатели технологичности

Наименование показателя	Размерность
Масса	кг
Коэффициент использования материалов	-
Трудоемкость изготовления (норма времени)	ч
Свариваемость (для арматуры, привариваемой к трубопроводу, в том числе и фланцев)	-

5 Опросные листы для проектирования и заказа

5.1 Проектированию продукции предшествуют получение или разработка и согласование исходных технических требований (заявок) от заказчика для заключения договора (контракта) на выполнение работы.

5.2 Исходные технические требования на различные типы арматуры должны соответствовать содержанию опросных листов. Рекомендуемые формы опросных листов приведены в приложениях:

- приложение А - на клапаны;

- приложение Б - на краны;

- приложение В - на задвижки;

- приложение Г - на затворы дисковые;

- приложение Д - на предохранительную арматуру;

- приложение Е - на клапаны регулирующие;

- приложение Ж - на регуляторы давления;

- приложение И - на обратную арматуру.

5.3 Дополнительные требования, включаемые в опросные листы, могут содержать:

- наименование установки;

- требования государственных надзорных органов;

- перечень разрешительных документов;

- ограничения по габаритам;

- отрасль промышленности, где применяется арматура;

- диаметр трубопровода, на котором устанавливается арматура;

- стыкуемую трубу, диаметр расточки, тип разделки;

- скорость изменения давления и температуры рабочей среды;

- сейсмические, вибрационные, радиационные, световые, электромагнитные и другие внешние воздействия;

- скорость рабочей среды в трубопроводе при открытом затворе;

- допустимый перепад давления при скорости рабочей среды;

- ударную вязкость металла при заданной минусовой температуре и другие механические свойства;

- уровень шума;

- коэффициент сопротивления.

Для регулирующих клапанов и регуляторов давления:

- минимальный, номинальный и максимальный расходы рабочей среды;

- абсолютное давление на входе и выходе;

- перепад давления;

- параметры рабочей среды:

а) плотность при номинальных и рабочих условиях;

б) давление насыщенных паров при рабочей температуре;

в) кинематическую вязкость при температуре среды на входе;

г) коэффициент сжимаемости;

д) показатель адиабаты.

(Измененная редакция. Изм. № 1)

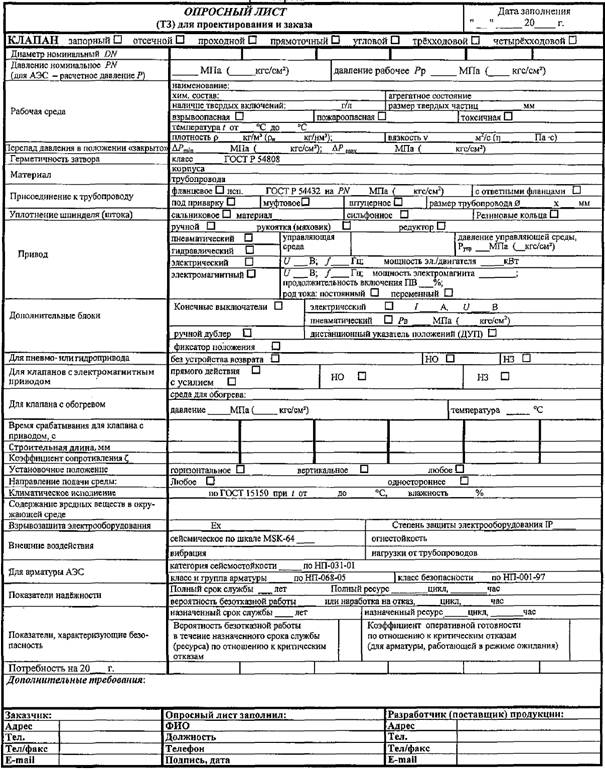

Приложение А

(рекомендуемое)

Форма опросного листа на клапаны

(Измененная редакция. Изм. № 1)

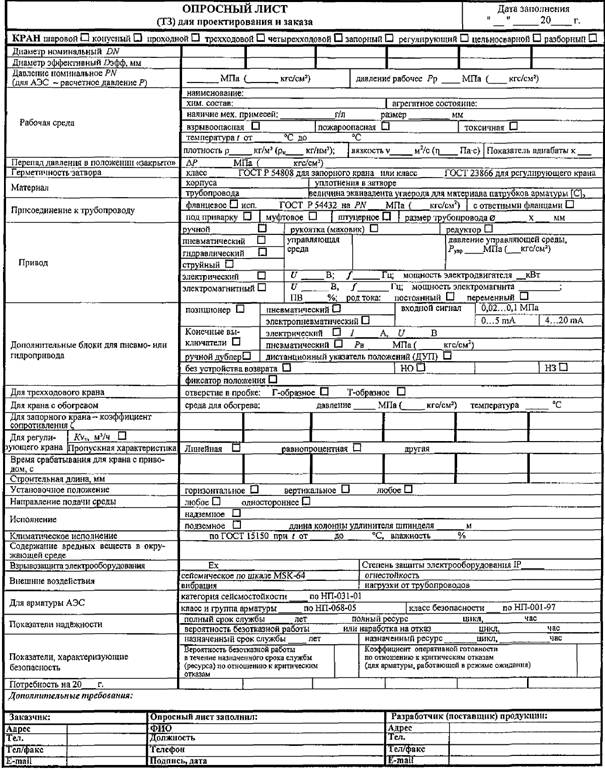

Приложение Б

(рекомендуемое)

Форма опросного листа на краны

(Измененная редакция. Изм. № 1)

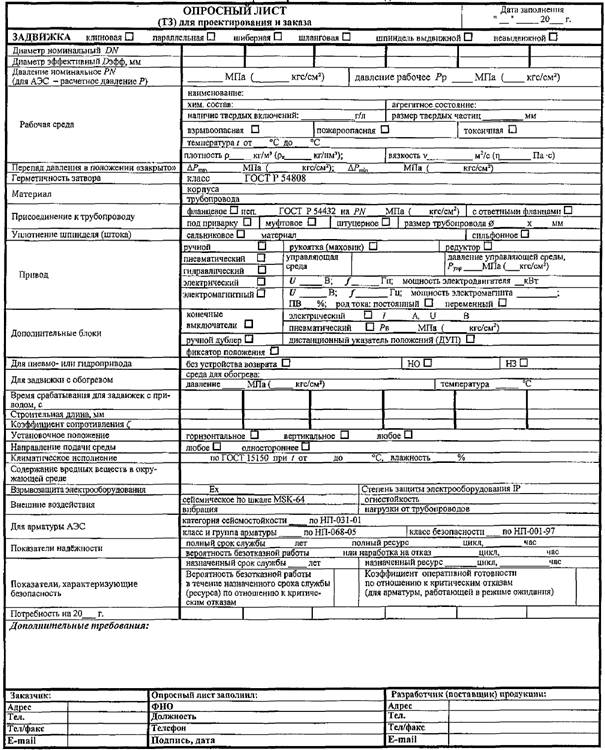

Приложение В

(рекомендуемое)

Форма опросного листа на задвижки

(Измененная редакция. Изм. № 1)

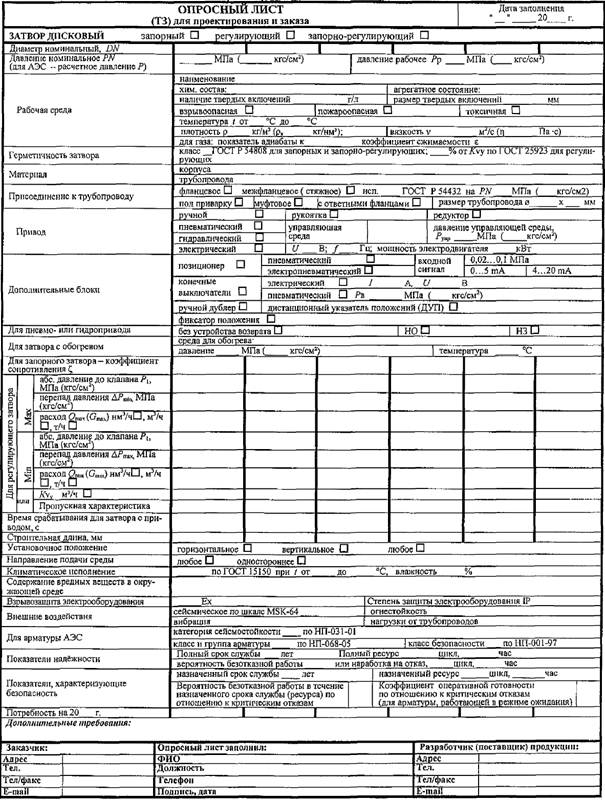

Приложение Г

(рекомендуемое)

Форма опросного листа на затворы дисковые

(Измененная редакция. Изм. № 1)

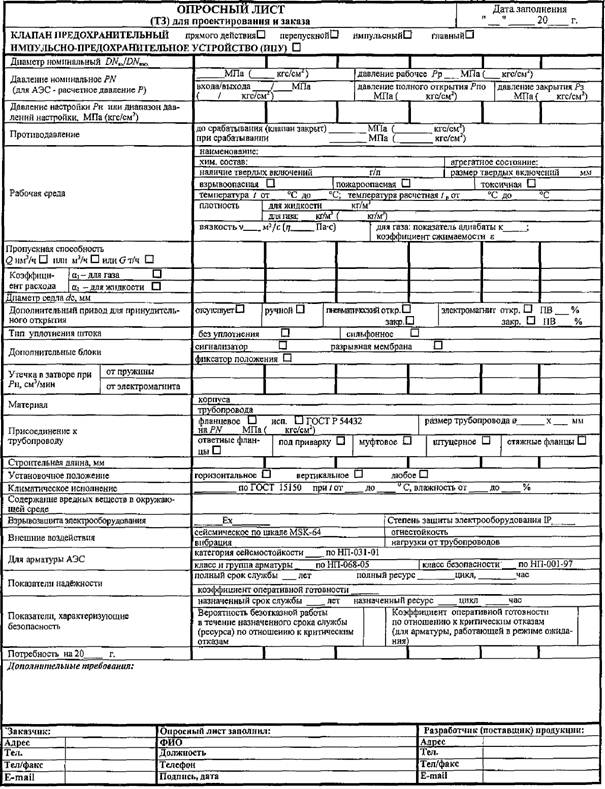

Приложение Д

(рекомендуемое)

Форма опросного листа на предохранительную арматуру

(Измененная редакция. Изм. № 1)

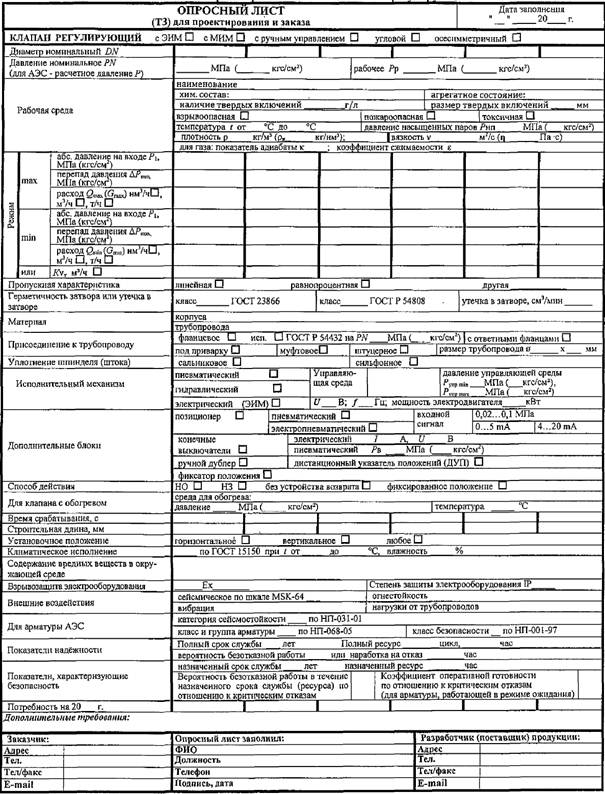

Приложение Е

(рекомендуемое)

Форма опросного листа на клапаны регулирующие

(Измененная редакция. Изм. № 1)

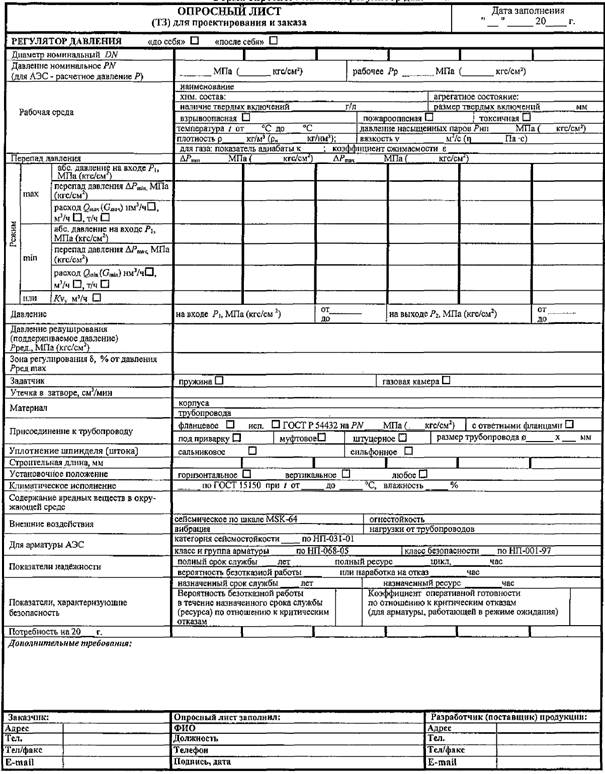

Приложение Ж

(рекомендуемое)

Форма опросного листа на регулятор давления

(Измененная редакция. Изм. № 1)

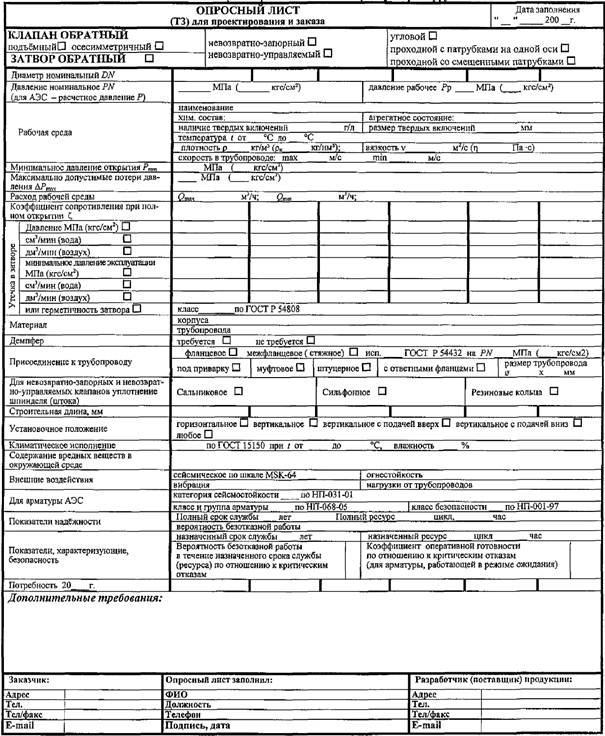

Приложение И

(рекомендуемое)

Форма опросного листа на обратную арматуру

(Измененная редакция. Изм. № 1)

Генеральный директор ЗАО «НПФ «ЦКБА»	Дыдычкин В.П.
Первый заместитель генерального директора - директор по научной работе	Тарасьев Ю.И.
Заместитель генерального директора - главный конструктор	Ширяев В.В.
Заместитель директора - начальник технического отдела	Дунаевский С.Н.
Исполнитель: Ст. инженер технического отдела	Янчар Г.М.
Инженер технического отдела	Смирнова Е.А.
Согласовано:
Председатель ТК 259	Власов М.И.
