СТАНДАРТ ЦКБА

СТ ЦКБА 063-2008

Арматура трубопроводная

ДОПУСКИ НА РАЗМЕРЫ БАЗОВЫХ ЭЛЕМЕНТОВ
УЗЛОВ ЗАТВОРОВ КЛИНОВЫХ ЗАДВИЖЕК



НПФ «ЦКБА»

2008



Предисловие

1 РАЗРАБОТАН Закрытым акционерным обществом «Научно-производственная фирма «Центральное конструкторское бюро арматуростроения» (ЗАО «НПФ «ЦКБА») и Научно-промышленной ассоциацией арматуростроителей (НПАА).

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом от 10.07.2008 г. № 41.

3 СОГЛАСОВАН Техническим комитетом по стандартизации «Трубопроводная арматура и сильфоны» (ТК 259).



СОДЕРЖАНИЕ



СТАНДАРТ ЦКБА

Арматура трубопроводная

ДОПУСКИ НА РАЗМЕРЫ БАЗОВЫХ ЭЛЕМЕНТОВ
УЗЛОВ ЗАТВОРОВ КЛИНОВЫХ ЗАДВИЖЕК

Дата введения - 2008-10-01

1 Область применения

Настоящий стандарт устанавливает допускаемые отклонения геометрических параметров, шероховатость, допуски симметричности и плоскостности уплотнительных поверхностей затвора и корпуса клиновых задвижек для номинальных диаметров от DN 50 до DN 1000 с жестким, упругим и двухдисковым клином с углом 5°.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 9544-2005 Арматура трубопроводная запорная. Нормы герметичности затворов

ГОСТ 8908-81 Основные нормы взаимозаменяемости. Нормальные углы и допуски углов

ГОСТ 24643-81 Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения.

3 Общие положения

3.1 Геометрические параметры жесткого, упругого клина, дисков двухдискового клина, седла корпуса задвижек в зависимости от класса герметичности по ГОСТ 9544 при испытании водой, для которых установлены допустимые отклонения, приведены на рисунках 1 - 5 и в таблицах 1 - 3.

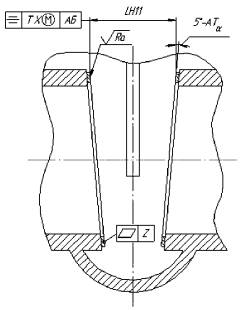

Рисунок 1 - Седло корпуса под жесткий клин

Рисунок 2 - Седло корпуса под упругий и двухдисковый клин

* Размер рассчитывается из условия обеспечения гарантированного контакта уплотнительной поверхности клина по периметру уплотнительной поверхности седла корпуса при закрытом затворе с учетом ширины уплотнительных поверхностей и допусков на линейные размеры клина и седла корпуса.

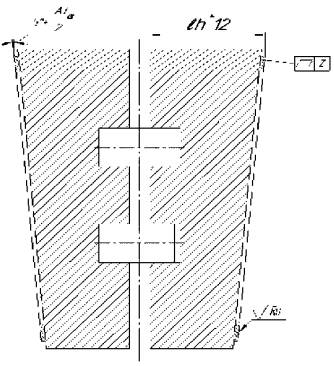

Рисунок 3 - Клин жесткий

Рисунок 4 - Клин упругий

__________________

* Размер рассчитывается из условия обеспечения гарантированного контакта уплотнительной поверхности клина по периметру уплотнительной поверхности седла корпуса при закрытом затворе с учетом ширины уплотнительных поверхностей и допусков на линейные размеры клина и седла корпуса.

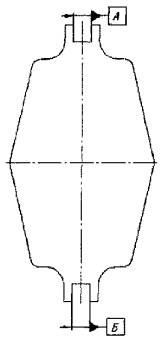

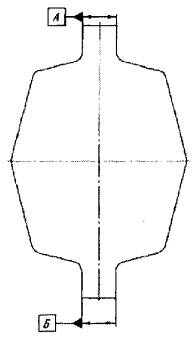

Рисунок 5 - Клин двухдисковый

Таблица 1 - Допускаемые отклонения углов задвижек по классам герметичности А, В ГОСТ 9544

Номинальный диаметр, DN

Допуски углов ГОСТ 8908

Клин

Корпус

жесткий +АТa9

упругий +АТa13

двухдисковый

под жесткий клин -АТa9

под упругий клин -АТa13

под двухдисковый клин

50

2¢30"

16¢

13¢

2¢30"

16¢

13¢

80

2¢

12¢

10¢

2¢

12¢

10¢

100

1¢40"

10¢

8¢

1¢40"

10¢

8¢

150

1¢20"

10¢

8¢

1¢20"

10¢

8¢

200

1¢

8¢

6¢

1¢

8¢

6¢

250

1¢

6¢

5¢

1¢

6¢

5¢

300

1¢

6¢

5¢

1¢

6¢

5¢

350

50"

6¢

5¢

50"

6¢

5¢

400

50"

5¢

4¢

50"

5¢

4¢

500

50"

5¢

4¢

50"

5¢

4¢

600

50"

5¢

4¢

50"

5¢

4¢

800

40"

4¢

3¢

40"

4¢

3¢

1000

32"

3¢

2¢30"

32"

3¢

2¢30"

Таблица 2 - Допускаемые отклонения углов задвижек по классам герметичности С ГОСТ 9544

Номинальный диаметр, DN

Допуски углов ГОСТ 8908

Клин

Корпус

жесткий +АТa10

упругий +АТa14

двухдисковый

под жесткий клин -АТa10

под упругий клин -АТa13

под двухдисковый клин

50

4¢

26¢

20¢

4¢

16¢

20¢

80

3¢

20¢

16¢

3¢

12¢

16¢

100

2¢30"

16¢

13¢

2¢30"

10¢

13¢

150

2¢30"

16¢

13¢

2¢30"

10¢

13¢

200

2¢

12¢

10¢

2¢

8¢

10¢

250

1¢40"

10¢

8¢

1¢40"

6¢

8¢

300

1¢40"

10¢

8¢

1¢40"

6¢

8¢

350

1¢40"

10¢

8¢

1¢40"

6¢

8¢

400

1¢20"

8¢

6¢

1¢20"

5¢

6¢

500

1¢20"

8¢

6¢

1¢20"

5¢

6¢

600

1¢20"

8¢

6¢

1¢20"

5¢

6¢

800

1¢

6¢

5¢

1¢

4¢

5¢

1000

50"

5¢

4¢

50"

3¢

4¢

Таблица 3 - Допускаемые отклонения углов задвижек по классам герметичности D и D1 ГОСТ 9544

Номинальный диаметр, DN

Допуски ГОСТ 8909

Клин

Корпус

жесткий +АТa11

упругий +АТa14

двухдисковый

под жесткий клин -АТa11

под упругий клин -АТa14

под двухдисковый клин

50

6¢

26¢

20¢

6¢

26¢

20¢

80

5¢

20¢

20¢

5¢

20¢

20¢

100

4¢

16¢

20¢

4¢

16¢

20¢

150

4¢

16¢

20¢

4¢

16¢

20¢

200

3¢

12¢

10¢

3¢

12¢

10¢

250

2¢30"

10¢

10¢

2¢30"

10¢

10¢

300

2¢30"

10¢

10¢

2¢30"

10¢

10¢

350

2¢30"

10¢

10¢

2¢30"

10¢

10¢

400

2¢

8¢

10¢

2¢

8¢

10¢

500

2¢

8¢

10¢

2¢

8¢

10¢

600

2¢

8¢

10¢

2¢

8¢

10¢

800

1¢40"

6¢

5¢

1¢40"

6¢

5¢

1000

1¢20"

5¢

5¢

1¢20"

5¢

5¢

3.2 Предельные отклонения от плоскостности уплотнительных поверхностей седла корпуса и затвора клиновых задвижек (величина Z по рисункам 1 - 5) в зависимости от класса герметичности по ГОСТ 9544 устанавливаются следующие:

- для классов А, В - 7 степень точности по ГОСТ 24643;

- для класса С - 8 степень точности по ГОСТ 24643;

- для классов D, D1 - 9 степень точности по ГОСТ 24643.

3.3 Допуски симметричности уплотнительных поверхностей в корпусах клиновых задвижек (величина X на рисунках 1 и 2):

- под жесткий клин - по 10 степени точности по ГОСТ 24643;

- под упругий и двухдисковый клин - по 12 степени точности по ГОСТ 24643.

3.4 Допуски симметричности уплотнительных поверхностей затвора (величина Y на рисунках 3 и 4):

- под жесткий клин - по 10 степени точности по ГОСТ 24643;

- под упругого клина - по 12 степени точности по ГОСТ 24643.

3.5 Шероховатость уплотнительных поверхностей затвора и седла корпуса Ra в зависимости от класса герметичности по ГОСТ 9544:

- для классов А, В - от 0,08 мкм до 0,16 мкм;

- для класса С - 0,40 мкм;

- для классов D, D1 - 0,80 мкм.
