ГОСТ Р 52949-2008
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФИТИНГИ-ПЕРЕХОДНИКИ ИЗ МЕДИ И МЕДНЫХ СПЛАВОВ
ДЛЯ СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
Технические условия
Fittings-adapters from copper and copper alloys for connecting the pipelines.
Specifications
Дата введения - 2009-07-01
1 Область применения
Настоящий стандарт распространяется на фитинги-переходники из меди и медных сплавов с разными концами: для пайки или прессования с одной стороны и резьбовыми - с другой, предназначенные для соединения медных труб, изготовленных по ГОСТ Р 52318, и устанавливает требования к фитингам-переходникам, используемым в системах: питьевого водоснабжения, холодного и горячего водоснабжения, водяного (парового) отопления, нагревательных и охлаждающих, канализации, водоочистных сооружений и газоснабжения.
Стандарт устанавливает резьбовые соединения концов фитингов, типы и размеры резьбы.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52318-2005 Трубы медные круглого сечения для воды и газа. Технические условия
ГОСТ Р 52922-2008 Фитинги из меди и медных сплавов для соединения медных труб способом капиллярной пайки. Технические условия
ГОСТ Р 52948-2008 Фитинги из меди и медных сплавов для соединения медных труб способом прессования. Технические условия
ГОСТ 2533-88 Калибры для трубной цилиндрической резьбы. Допуски
ГОСТ 6211-81 Основные нормы взаимозаменяемости. Резьба трубная коническая
ГОСТ 6357-81 Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 7157-79 Калибры для трубной конической резьбы. Типы. Основные размеры и допуски
ГОСТ 24939-81 Калибры для цилиндрических резьб. Виды
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 фитинг: Устройство в трубопроводной системе, предназначенное для соединения труб между собой или с другими компонентами этой системы.
3.2 резьбовое соединение: Соединение, которое обеспечивает разъединение системы без нарушения других секций трубы.
Резьбовое соединение может быть: сфера в конус, конус в конус или конус в радиус или в плоскую поверхность с уплотнителем.
Составные части резьбового соединения должны быть только от одного конкретного производителя.
4 Технические требования
4.1 Материалы, технические требования, методы контроля и испытаний, правила приемки, маркировка, упаковка, транспортирование и хранение должны соответствовать требованиям для фитингов-переходников:
- с концом для капиллярной пайки по ГОСТ Р 52922;
- с концом для прессования по ГОСТ Р 52948.
4.2 Резьбовое соединение при сборке должно выдерживать максимальное эксплуатационное давление для соответствующего конца трубы. При разъединении и повторном присоединении резьбовое соединение должно выдерживать максимальное эксплуатационное давление.
4.3 При монтаже трубопровода должны быть применены внутреннее и наружное цилиндрические и наружное коническое резьбовые соединения.
4.4 Внутреннее цилиндрическое резьбовое соединение приведено на рисунках 1 и 2.

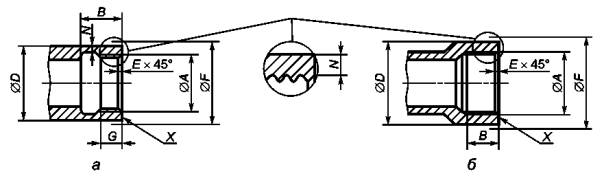

Рисунок 1 - Внутреннее цилиндрическое резьбовое соединение с резьбой по ГОСТ 6357
Размеры внутренней цилиндрической резьбы должны соответствовать указанным в таблицах 1 и 2.
Таблица 1 - Размеры внутренней цилиндрической резьбы по ГОСТ 6357
В миллиметрах
|
Длина внутреннего участка фитинга под резьбу В, не менее |
Диаметр прессованного фитинга или прутка из латуни D, не менее |
Диаметр литого фитинга из латуни D, не менее |
Фаска Е1), не более |
Диаметр торца фитинга F, не менее |
Длина резьбы G, не менее |
|
|
Rp 1/8 |
7,4 |
11,6 |
11,8 |
0,9 |
14,3 |
4,5 |
|
Rp 1/4 |
11,0 |
15,2 |
15,4 |
1,3 |
18,2 |
7,0 |
|
Rp 3/8 |
11,4 |
19,1 |
19,1 |
1,3 |
22,0 |
7,0 |
|
Rp 1/2 |
15,0 |
23,8 |
23,8 |
1,8 |
26,7 |
9,0 |
|
Rp 3/4 |
16,3 |
29,3 |
29,7 |
1,8 |
33,5 |
10,0 |
|
Rp 1 |
19,1 |
36,3 |
36,9 |
2,3 |
40,9 |
11,5 |
|
Rp 11/4 |
21,4 |
45,6 |
46,2 |
2,3 |
49,0 |
13,5 |
|
Rp 11/2 |
21,4 |
51,4 |
52,0 |
2,3 |
56,6 |
13,5 |
|
Rp 2 |
25,7 |
63,7 |
64,3 |
2,3 |
69,4 |
17,0 |
|
Rp 21/2 |
30,2 |
80,4 |
80,8 |
2,3 |
86,2 |
18,5 |
|
Rp 3 |
33,3 |
93,5 |
94,0 |
2,3 |
98,0 |
21,0 |
|
Rp 4 |
39,3 |
120,0 |
121,0 |
2,3 |
120,0 |
26,0 |
|
1) По согласованию изготовителя с потребителем допускается взамен фаски Е снятие первого витка резьбы. |
||||||

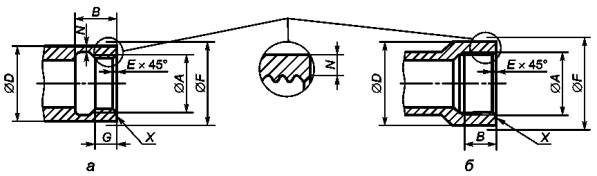

Рисунок 2 - Внутреннее цилиндрическое резьбовое соединение с резьбой по ГОСТ 6357
Таблица 2 - Размеры внутренней цилиндрической резьбы по ГОСТ 6357
В миллиметрах
|
Длина внутреннего участка фитинга под резьбу В, не менее |
Диаметр деформируемого фитинга из меди и медных сплавов D |
Диаметр литого фитинга из меди и медных сплавов D |
Фаска Е1), не более |
Диаметр торца фитинга F2), не менее |
Длина резьбы G, не менее |
|
|
G 1/8 |
5,6 |
11,6 |
11,8 |
0,9 |
14,3 |
4,5 |
|
G 1/4 |
8,0 |
15,2 |
15,4 |
1,3 |
18,2 |
7,0 |
|
G 3/8 |
8,5 |
19,1 |
19,1 |
1,3 |
22,0 |
7,0 |
|
G 1/2 |
10,5 |
23,8 |
23,8 |
1,8 |
26,7 |
9,0 |
|
G 3/4 |
12,0 |
29,3 |
29,7 |
1,8 |
33,5 |
10,0 |
|
G 1 |
13,5 |
36,3 |
36,9 |
2,3 |
40,9 |
11,5 |
|
G 11/4 |
15,5 |
45,6 |
46,2 |
2,3 |
49,0 |
13,5 |
|
G 11/2 |
15,5 |
51,4 |
52,0 |
2,3 |
56,6 |
13,5 |
|
G 2 |
19,0 |
63,7 |
64,3 |
2,3 |
69,4 |
17,0 |
|
G 21/2 |
20,0 |
80,4 |
80,8 |
2,3 |
86,2 |
18,5 |
|
G 3 |
21,0 |
93,5 |
94,0 |
2,3 |
98,0 |
20,0 |
|
G 4 |
23,0 |
120,0 |
121,0 |
2,3 |
120,0 |
22,0 |
|
1) По согласованию изготовителя с потребителем допускается взамен фаски Е снятие первого витка резьбы. 2) При уплотнении торец Х должен быть обработан резанием. Примечания 1 На фитинги без подрезки по согласованию изготовителя с потребителем наносят обозначение и маркировку: - для класса 1 - размер В (рисунок 2б); - для класса 2 - размер G (рисунок 2а). 2 Не допускается использовать внутреннюю цилиндрическую резьбу в сочетании с наружной конической резьбой. |
||||||
4.5 Наружное коническое резьбовое соединение приведено на рисунках 3 и 4.
1) R - сбег резьбы.

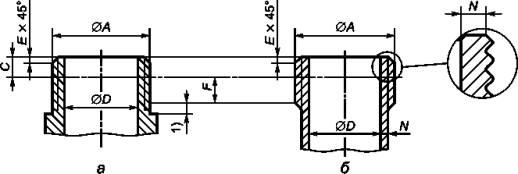

Рисунок 3 - Наружное коническое резьбовое соединение с резьбой по ГОСТ 6211
Размеры наружной конической резьбы должны соответствовать указанным в таблицах 3 и 4.
Таблица 3 - Размеры наружной конической резьбы по ГОСТ 6211
В миллиметрах
|
Длина резьбы от основной плоскости до сбега резьбы F, не менее |
Длина резьбы от торца до основной плоскости С |
Диаметр фитинга D, не менее |
Фаска Е, не более |
||
|
не более |
не менее |
||||
|
R 1/8 |
2,5 |
4,9 |
3,1 |
4 |
0,9 |
|
R 1/4 |
3,7 |
7,3 |
4,7 |
6 |
1,3 |
|
R 3/8 |
3,7 |
7,7 |
5,1 |
9 |
1,3 |
|
R 1/2 |
5,0 |
10,0 |
6,4 |
10 |
1,8 |
|
R 3/4 |
5,0 |
11,3 |
7,7 |
18 |
1,8 |
|
R 1 |
6,4 |
12,7 |
8,1 |
23 |
2,3 |
|
R 11/4 |
6,4 |
15,0 |
10,4 |
29 |
2,3 |
|
R 11/2 |
6,4 |
15,0 |
10,4 |
36 |
2,3 |
|
R 2 |
7,5 |
18,2 |
13,6 |
47 |
2,3 |
|
R 21/2 |
9,2 |
21,0 |
14,0 |
55 |
2,3 |
|
R 3 |
9,2 |
24,1 |
17,1 |
59 |
2,3 |
|
R 4 |
10,4 |
28,9 |
21,9 |
75 |
2,3 |
1) R - сбег резьбы.

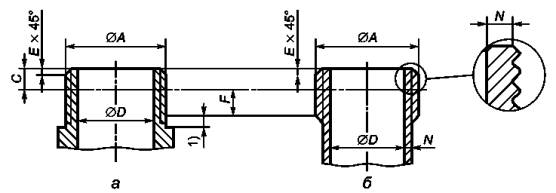

Рисунок 4 - Наружное модифицированное коническое резьбовое соединение Rk по ГОСТ 6211
Таблица 4 - Размеры наружной модифицированной конической резьбы Rk по ГОСТ 6211
В миллиметрах
|
Длина резьбы от основной плоскости до сбега резьбы F, не менее |
Длина резьбы от торца до основной плоскости С |
Диаметр фитинга D, не менее |
Фаска Е, не более |
||
|
не более |
не менее |
||||
|
Rk 1/8 |
1,5 |
4,5 |
2,6 |
4 |
0,6 |
|
Rk 1/4 |
2,3 |
6,6 |
4,0 |
6 |
0,9 |
|
Rk 3/8 |
2,3 |
6,6 |
4,0 |
9 |
0,9 |
|
Rk 1/2 |
3,2 |
8,5 |
4,0 |
10 |
1,2 |
|
Rk 3/4 |
3,2 |
9,5 |
5,3 |
18 |
1,2 |
|
Rk 1 |
4,0 |
10,5 |
5,4 |
23 |
1,5 |
|
Rk 11/4 |
4,0 |
12,0 |
6,9 |
29 |
1,5 |
|
Rk 11/2 |
4,0 |
12,6 |
8,0 |
36 |
1,5 |
|
Rk 2 |
5,2 |
13,6 |
9,0 |
47 |
1,5 |
|
Rk 21/2 |
5,8 |
16,3 |
9,3 |
55 |
1,5 |
|
Rk 3 |
5,8 |
17,0 |
11,0 |
59 |
1,5 |
|
Rk 4 |
6,9 |
21,0 |
14,7 |
76 |
1,5 |
4.6 Наружное цилиндрическое резьбовое соединение приведено на рисунке 5.

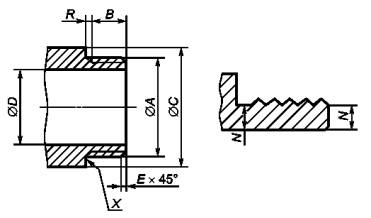

Рисунок 5 - Наружное цилиндрическое резьбовое соединение по ГОСТ 6357
Размеры наружной цилиндрической резьбы должны соответствовать указанным в таблице 5.
Таблица 5 - Размеры наружной цилиндрической резьбы по ГОСТ 6357
В миллиметрах
|
Длина резьбы В1) |
Диаметр торца фитинга С2), не менее |
Диаметр фитинга D |
Фаска Е, не более |
Сбег резьбы R |
|||
|
не более |
не менее |
не более |
не менее |
||||
|
G 1/8 B |
6,5 |
4,5 |
11,6 |
4 |
0,9 |
0,9 |
1,8 |
|
G 1/4 B |
7,5 |
6,0 |
15,2 |
6 |
1,3 |
1,3 |
2,6 |
|
G 3/8 B |
9,0 |
7,0 |
19,1 |
9 |
1,3 |
1,3 |
2,6 |
|
G 1/2 B |
8,5 |
7,0 |
23,8 |
10 |
1,8 |
1,8 |
3,6 |
|
G 3/4 B |
10,0 |
8,5 |
29,3 |
18 |
1,8 |
1,8 |
3,6 |
|
G 1 В |
11,0 |
9,5 |
36,3 |
23 |
2,3 |
2,3 |
4,6 |
|
G 11/4 В |
12,5 |
11,0 |
45,6 |
29 |
2,3 |
2,3 |
4,6 |
|
G 11/2 В |
14,0 |
12,5 |
51,4 |
36 |
2,3 |
2,3 |
4,6 |
|
G 2 B |
15,5 |
14,0 |
63,7 |
47 |
2,3 |
2,3 |
4,6 |
|
G 21/2 В |
17,5 |
15,5 |
80,4 |
55 |
2,3 |
2,3 |
4,6 |
|
G 3 B |
19,5 |
17,5 |
93,7 |
60 |
2,3 |
2,3 |
4,6 |
|
G 4 B |
21,5 |
19,5 |
119,6 |
75 |
2,3 |
2,3 |
4,6 |
|
1) Допускается для специальных целей увеличение максимальной длины В. 2) При уплотнении торец X должен быть обработан резанием с минимальным размером С поперек торца. |
|||||||
4.7 Предельное отклонение по диаметру фитингов с резьбовыми концами проверяют при помощи калибров по ГОСТ 2533, ГОСТ 7157 и ГОСТ 24939.
4.8 Момент вращения при уплотнении требуется прикладывать к гайке и на прямой участок трубы.
4.9 Минимальная толщина стенки у резьбовой части фитинга должна соответствовать указанной в таблице 6.
Таблица 6 - Минимальная толщина стенки фитинга
В миллиметрах
|
Минимальная толщина стенки фитинга N из меди и медных сплавов |
||
|
деформируемых |
литых |
|
|
1/8 |
1,0 |
1,0 |
|
1/4 |
1,0 |
1,0 |
|
3/8 |
1,1 |
1,1 |
|
1/2 |
1,2 |
1,2 |
|
3/4 |
1,4 |
1,5 |
|
1 |
1,5 |
1,8 |
|
11/4 |
1,6 |
1,8 |
|
11/2 |
1,8 |
2,0 |
|
2 |
1,9 |
2,3 |
|
21/2 |
2,0 |
2,4 |
|
3 |
2,3 |
2,6 |
|
4 |
2,8 |
2,9 |
4.10 Минимальное поперечное сечение для фитингов с разными концами не распространяется на другие выходные отверстия.
4.11 Минимальный наружный диаметр торца на фитингах, имеющих уплотняющую фаску, должен соответствовать размеру С, указанному в таблице 5.
4.12 Свободные фланцы и крепеж на фитингах фланцевого типа может быть из черного металла, если другой не указан.
Примечание - Требования к защите от коррозии фланцев и крепежа из черных металлов указывает потребитель.
|
Ключевые слова: фитинги-переходники, медь, медные сплавы, резьбовое соединение, диаметр |
