ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА (ТТК)

К-1-20-6



ПОГРУЖЕНИЕ ЖЕЛЕЗОБЕТОННЫХ СВАЙ
ПРИ УСТРОЙСТВЕ ФУНДАМЕНТОВ ПОД СТАЛЬНЫЕ
ТРЕХСТОЕЧНЫЕ СВОБОДНОСТОЯЩИЕ ОПОРЫ ВЛ 35-500 кВ





1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Технологическая карта разработана на погружение призматических железобетонных свай длиной до 12 м при устройстве фундаментов под стальные трехстоечные свободностоящие опоры в немерзлых грунтах, кроме болотистых.

1.2. Карта служит руководством при строительстве линий электропередачи, а также пособием для проектирования производства работ.

1.3. В состав работ, рассматриваемых картой, входят:

- подготовка агрегата к работе;

- подтаскивание свай к месту погружения и заводка их под молот;

- забивка свай;

- расстроповка свай;

- перемещение агрегата по свайному полю.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

2.1. До погружения свай должны быть закончены работы, предусмотренные п.0.2 общей части.

2.2. Погружение свай производится агрегатом СП-49 с дизель-молотом С-330. Техническая характеристика агрегата приведена в п.0.5 общей части.

2.3. Последовательность забивки свай под стойки опоры назначается в зависимости от числа свай под одну ногу, как это показано на рис. 5-1, 5-2, 5-3 технологической карты К-1-20-5. При расположении свай под отдельные стойки в одном створе рекомендуется вести забивку свайными рядами, как это показано на рис. 6-1.

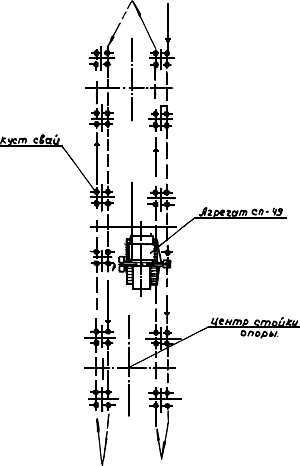

Рис.6-1. Последовательность погружения свай под трехстоечную свободностоящую опору



2.4. Технологическая последовательность производства работ по погружению свай агрегатом СП-49 и указания по технике безопасности см. общую часть.



2.5. Калькуляция трудовых затрат



Обоснование
(ЕНиР и др.)

Наименование работ

Един. изм.

Объем работ

Норма времени на един. изм., чел.-ч

Затраты труда на весь объем работ, чел.-дн.

Местная норма

Погружение железобетонных свай для трехстоечных свободностоящих опор при двенадцатисвайном фундаменте

1 свая

12

3,6

5,27

"

То же, при восьмисвайном фундаменте

1 свая

24

3,6

10,54

"

То же, при сорокавосьмисвайном фундаменте

1 свая

48

3,6

21,08

3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

Показатель

Кол-во свай на фундамент, шт.

12

24

48

Трудоемкость, чел.-дн.

5,27

10,54

21,08

Численность звена, чел.

3

3

3

Продолжительность погружения свай для одной опоры, смен

1,74

3,51

7,03

Производительность звена за смену, опор

0,58

0,28

0,14

4. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

4.1. Ведомость потребности в машинах, инструменте и материалах приведена в п.0.11 общей части.

4.2. Потребность в эксплуатационных материалах:



Наименование

Един. изм.

Норма на час работы машины

Расход при кол. свай на фундамент

12

24

48

Дизельное топливо:











агрегат СП-49

кг

7,6

108

216

432

дизель-молот С-330

"

6,4

38,4

76,8

153,2







146,4

293,8

585,6



Примечание. Работа дизель-молота принята по чистому времени забивки свай, а работа трактора - по продолжительности работы звена.
