ОТРАСЛЕВОЙ СТАНДАРТ
|
ЗАКЛЕПКИ С ПЛОСКО-СКРУГЛЕННОЙ ГОЛОВКОЙ Конструкция и размеры |
ОСТ 1 10637-72Введен впервые Проверен в 1990 г. Подлежит проверке в 2000 г. Проверен в 1985 г. Подлежит проверке в 1990 г. |
Распоряжением Министерства от 25.12.72 № 087-16 срок введения установлен с 01.07.73
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на заклепки с плоско-скругленной головкой с сердечником (в дальнейшем изложении - заклепки), предназначенные для установки безударной клепкой с односторонним подходом.

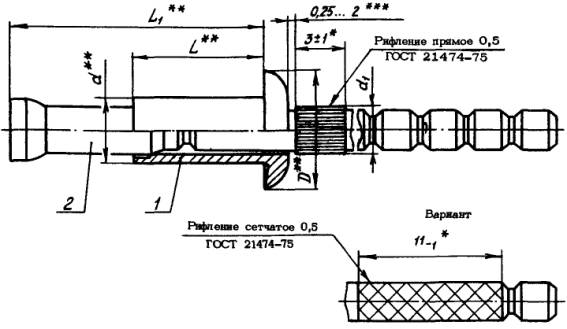

2. Конструкция и размеры заклепок должны соответствовать указанным на чертеже и в табл. 1. Допускается замена прямого рифления рифлением сетчатым 0,5 ГОСТ 21474-75 для всех типоразмеров заклепок, кроме типоразмеров 3 и 4.
Таблица 1
Размеры в мм
|
Применяемость |
Поз. 1 Корпус |
Поз. 2 Сердечник |
d |
d1 max |
D |
L |
L1 |
Разрушающая нагрузка, Н (кгс), не менее |
Нагрузка выдавливания сердечника, Н (кгс) не менее |
Масса 1000 шт., кг |
||||||
|
Количество |
на срез |
на отрыв |
с сердечником |
без технологического хвостовика сердечника |
||||||||||||
|
1 |
1 |
при температуре, °С |
||||||||||||||
|
Обозначение |
25 |
200 |
300 |
400 |
25 |
|||||||||||
|
1 |
|
1 - ОСТ 1 10638-72 |
2 - ОСТ 1 10639-72 |
3,5 |
2,43 |
6,3 |
5,0 |
9,9 |
4709 |
4415 |
4218 |
3923 |
3728 |
177 |
1,694 |
0,866 |
|
2 |
|
2 - ОСТ 1 10638-72 |
3 - ОСТ 1 10639-72 |
6,5 |
12,9 |
1,873 |
0,977 |
|||||||||
|
3 |
|
3 - ОСТ 1 10838-72 |
15 - ОСТ 1 10639-72 |
8,0 |
15,9 |
(480) |
(450) |
(430) |
(400) |
(380) |
(18) |
2,011 |
1,077 |
|||
|
4 |
|
4 - ОСТ 1 10638-72 |
9,5 |
17,4 |
2,053 |
1,119 |
||||||||||
|
5 |
|
5 - ОСТ 1 10638-72 |
6 - ОСТ 1 10639-72 |
4,0 |
2,85 |
7,1 |
5,5 |
10,8 |
6867 |
6180 |
5886 |
5494 |
4415 |
294 |
2,419 |
1,279 |
|
6 |
|
6 - ОСТ 1 10638-72 |
7 - ОСТ 1 10639-72 |
7,0 |
13,8 |
(700) |
(630) |
(600) |
(560) |
(450) |
(30) |
2,623 |
1,386 |
|||
|
7 |
|
7 - ОСТ 1 10638-72 |
17 - ОСТ 1 10639-72 |
8,5 |
16,8 |
2,873 |
1,573 |
|||||||||
|
8 |
|
8 - ОСТ 1 10638-72 |
10,0 |
18,3 |
2,956 |
1,656 |
||||||||||
|
9 |
|
9 - ОСТ 1 10638-72 |
10 - ОСТ 1 10639-72 |
5,0 |
3,65 |
9,0 |
7,5 |
14,9 |
9810 |
8829 |
8339 |
7848 |
6867 |
491 |
4,870 |
2,470 |
|
10 |
|
10 - ОСТ 1 10638-72 |
11 - ОСТ 1 10639-72 |
9,0 |
17,9 |
5,128 |
2,655 |
|||||||||
|
11 |
|
11 - ОСТ 1 10638-72 |
19 - ОСТ 1 10639-72 |
10,5 |
20,9 |
(1000) |
(900) |
(850) |
(800) |
(700) |
(50) |
5,566 |
2,920 |
|||
|
12 |
|
12 - ОСТ 1 10638-72 |
20 - ОСТ 1 10639-72 |
12,0 |
23,9 |
5,934 |
3,159 |
|||||||||
|
13 |
|
13 - ОСТ 1 10638-72 |
13,5 |
25,4 |
6,057 |
3,282 |
||||||||||
____________
* Размеры обеспеч. инстр.
** Размеры для справок.
*** Значения размера характеризуют крайние положения сердечника при его свободном движении в корпусе собранной заклепки.
3. Выполнение соединений заклепками и подбор типоразмеров заклепок по толщине пакета должны соответствовать указанным в обязательном приложении.
4. Коды ОКП заклепок должны соответствовать указанным в табл. 2.
Таблица 2
|
Код ОКП |
КЧ |
|
|
1 |
75 9320 1001 |
06 |
|
2 |
75 9320 1002 |
05 |
|
3 |
75 9320 1003 |
04 |
|
4 |
75 9320 1004 |
03 |
|
5 |
75 9320 1005 |
02 |
|
6 |
75 9320 1006 |
01 |
|
7 |
75 9320 1007 |
00 |
|
8 |
75 9320 1008 |
10 |
|
9 |
75 9320 1009 |
09 |
|
10 |
75 9320 1010 |
05 |
|
11 |
75 9320 1011 |
04 |
|
12 |
75 9320 1012 |
03 |
|
13 |
75 9320 1013 |
02 |
5. Технические условия - по ОСТ 1 00656-81.
Пример наименования и обозначения заклепки с плоско-скругленной головкой с сердечником типоразмера 7:
Заклепка 7 - ОСТ 1 10637-72
ПРИЛОЖЕНИЕ
Обязательное

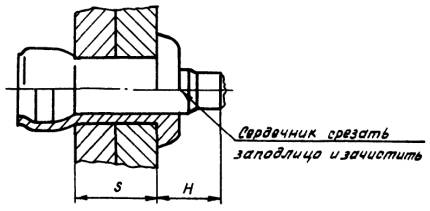

ВЫПОЛНЕНИЕ СОЕДИНЕНИЙ ЗАКЛЕПКАМИ И ПОДБОР ТИПОРАЗМЕРОВ ЗАКЛЕПОК ПО ТОЛЩИНЕ ПАКЕТА
Размеры в мм
|
Типоразмеры |
Диаметр отверстия под заклепку |
S |
Н |
|
|
Пред. откл. ±0,55 |
||||
|
Пред. откл. ±0,12 |
при S max |
при S min |
||
|
1 |
3,55 |
1,0 - 2,0 |
4,0 |
5,0 |
|
2 |
2,0 - 3,5 |
5,5 |
||
|
3 |
3,5 - 5,0 |
|||
|
4 |
5,0 - 6,5 |
2,5 |
4,0 |
|
|
5 |
4,05 |
1,0 - 2,0 |
4,0 |
5,0 |
|
6 |
2,0 - 3,5 |
5,5 |
||
|
7 |
3,5 - 5,0 |
|||
|
8 |
5,0 - 6,5 |
2,5 |
4,0 |
|
|
9 |
5,05 |
1,5 - 3,5 |
4,6 |
6,6 |
|
10 |
3,5 - 5,0 |
6,1 |
||
|
11 |
5,0 - 6,5 |
|||
|
12 |
6,5 - 8,0 |
|||
|
13 |
8,0 - 9,5 |
3,1 |
4,6 |
|
