ОСТ 26.260.478-2001

СТАНДАРТ ОТРАСЛИ

УСТРОЙСТВА ДЛЯ УСТАНОВКИ ПРИБОРОВ ИЗМЕРЕНИЯ
ДАВЛЕНИЯ НА Ру 4,0 и 16,0 МПа
(с одним краном шаровым)

Конструкция и размеры



Предисловие

1. РАЗРАБОТАН Дочерним открытым акционерным обществом Центральное конструкторское бюро нефтеаппаратуры ДАО ЦКБН

2. ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Техническим комитетом 260 «Оборудование химическое и нефтегазоперерабатывающее»

3. ВВЕДЕН ВПЕРВЫЕ



СТАНДАРТ ОТРАСЛИ

УСТРОЙСТВА ДЛЯ УСТАНОВКИ ПРИБОРОВ ИЗМЕРЕНИЯ ДАВЛЕНИЯ НА Ру 4,0 и 16,0 МПа
(с одним краном шаровым)

Конструкция и размеры

Дата введения 2001-02-01

1. Область применения

Настоящий стандарт устанавливает конструкцию, пределы применения и основные размеры устройств для установки приборов измерения давления на трубопроводах и аппаратах, применяемых в химической, нефтехимической, газовой и других смежных отраслях промышленности на условное давление 4,0 и 16,0 МПа, температуру от минус 60 до 100 °C для материального исполнения 8 и от минус 40 до 100 °C для материального исполнения 9.

Устройства с одним краном шаровым предназначены для измерения давления следующих:

- газ горючий природный по ОСТ 51.40;

- другие газы, не содержащие пластовую воду, механические примеси, парафины и другие, конденсирующиеся и кристаллизирующиеся вещества;

- жидкости, не замерзающие в диапазоне температур окружающего воздуха, не содержащие механических примесей и других веществ, выпадающих в осадок, не содержащие парафины и другие кристаллизирующиеся вещества, не вязкие жидкости.

Во всех остальных случаях применяются устройства для измерения давления с двумя кранами шаровыми ОСТ 26.260.470.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ОСТ 26.260.465-2000 Устройства для установки приборов измерения давления на Ру 1,6 МПа (с краном трехходовым). Конструкция и размеры

ОСТ 26.260.466-2000 Устройства для установки приборов измерения давления на Ру 4,0 и 16,0 МПа (с двумя вентилями). Конструкция и размеры

ОСТ 26.260.470-2000 Устройства для установки приборов измерения давления на Ру 4,0 и 16,0 МПа (с двумя кранами шаровыми). Конструкция и размеры

ОСТ 26.260.472-2000 Устройства для установки приборов измерения и отбора давления. Общие технические требования

ОСТ 51.40-93 Газы горючие природные, поставляемые и транспортируемые по магистральным газопроводам. Технические условия

ТУ 3742-007-31688214-95 Краны шаровые DN 10, 15, 25 мм PN от 1,0 до 16,0 МПа

3. Конструкция и размеры

3.1. По конструкции и размерам устройства имеют восемь исполнений:

исполнения 1 - 4 - рисунки 1 - 4, таблица 1

исполнения 5 - 8 - рисунки 5 - 8, таблица 1.

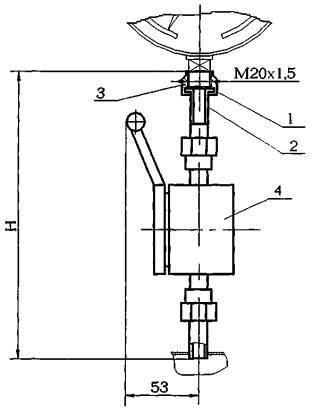

Исполнение 1

1 - прокладка 1 ОСТ 26.260.465; 2 - ниппель 1 ОСТ 26.260.466; 3 - гайка накидная 1 ОСТ 26.260.466; 4 - кран шаровый DN 10, PN 16, ВНИЛ.491811.002-04, ТУ 3742-007-31688214 или DN 10, PN 16, ВНИЛ.491811.002-05, ТУ 3742-007-31688214

Рисунок 1

Исполнение 2

Остальное см. исполнение 1

5 - тройник переходный 2 ОСТ 26.260.466

Рисунок 2

Исполнение 3

Остальное см. исполнение 1

5 - заглушка 3 ОСТ 26.260.466

Рисунок 3

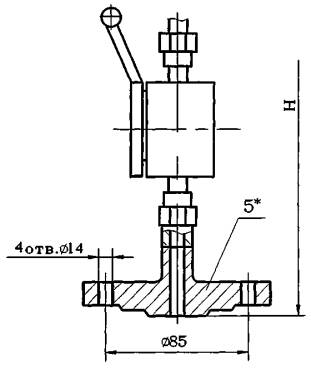

Исполнение 4

Остальное см. исполнение 1

5* - заглушка 4 ОСТ 26.260.466

Рисунок 4

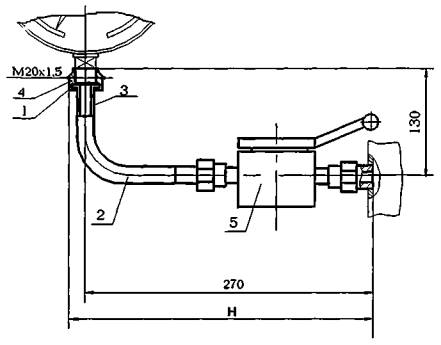

Исполнение 5

1 - прокладка 1 ОСТ 26.260.465; 2 - трубка сифонная 7 ОСТ 26.260.465; 3 - ниппель 1 ОСТ 26.260.466; 4 - гайка накидная 1 ОСТ 26.260.466; 5 - кран шаровый DN 10, PN 16, ВНИЛ.491811.002-04, ТУ 3742-007-31688214 или DN 10, PN 16, ВНИЛ.491811.002-05, ТУ 3742-007-31688214

Рисунок 5

Исполнение 6

Остальное см. исполнение 5

6 - тройник переходный 2 ОСТ 26.260.466

Рисунок 6

Исполнение 7

Остальное см. исполнение 5

6 - заглушка 3 ОСТ 26.260.466

Рисунок 7

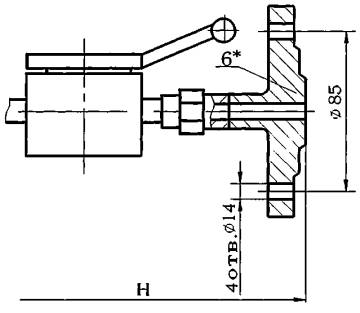

Исполнение 8

Остальное см. исполнение 5

6* - заглушка 4 ОСТ 26.260.466

Рисунок 8

_____________

* Заглушку поз. 5 и 6 в устройствах исполнений соответственно 4 и 8 для сосудов и аппаратов 1 и 2 группы применять с уплотнительной поверхностью «выступ» рисунок 24 ОСТ 26.260.466.

Таблица 1

Исполнение

Давление условное Ру, МПа

Температура среды, °C

Н, мм

Масса, кг

1

16

До 80

215

1,45

2

268

1,90

3

265

4,95

4

4

250

2,95

5

16

283

1,57

6

340

2,00

7

333

5,00

8

4

317

3,10

Пример условного обозначения устройства измерения давления исполнения 2, материального исполнения 8, на Ру 16,0 МПа:

Устройство измерения давления 2-8-16,0 ОСТ 26.260.478-2001

3.2. Технические требования - по ОСТ 26.260.472
