ОСТ 26.260.476-2001

УСТРОЙСТВА ДЛЯ УСТАНОВКИ ПРИБОРОВ ИЗМЕРЕНИЯ
ДАВЛЕНИЯ НА Р_у 4,0 и 16,0 МПа
(с одним клапаном типа ВНИЛ)

Конструкция и размеры



Предисловие

1. РАЗРАБОТАН Дочерним открытым акционерным обществом Центральное конструкторское бюро нефтеаппаратуры ДАО ЦКБН

2. ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Техническим комитетом 260 «Оборудование химическое и нефтегазоперерабатывающее»

3. ВВЕДЕН ВПЕРВЫЕ



СТАНДАРТ ОТРАСЛИ

Дата введения 2001-02-01

1. Область применения

Настоящий стандарт устанавливает конструкцию, пределы применения и основные размеры устройств для установки приборов измерения давления на трубопроводах и аппаратах, применяемых в химической, нефтехимической, газовой и других смежных отраслях промышленности на условное давление 4,0 и 16,0 МПа и температуру от минус 40 до 200 °C для материального исполнения 5 и от минус 70 до 300 °C для материального исполнения 6.

Устройства с одним клапаном предназначены для измерения давления следующих сред:

- газ горючий природный по ОСТ 51.40;

- другие газы, не содержащие пластовую воду, механические примеси, парафины и другие конденсирующиеся и кристаллизирующиеся вещества;

- жидкости, не замерзающие в диапазоне температур окружающего воздуха, не содержащие механических примесей и других веществ, выпадающих в осадок, не содержащие парафины и другие кристаллизирующиеся вещества, не вязкие жидкости.

Во всех остальных случаях. применяются устройства для измерения давления с двумя клапанами по ОСТ 26.260.468.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ОСТ 26.260.465-2000 Устройства для установки приборов измерения давления на Р_у 1,6 МПа (с трехходовым краном). Конструкция и размеры

ОСТ 26.260.466-2000 Устройства для установки приборов измерения давления на Р_у 4,0 и 16,0 МПа (с двумя вентилями). Конструкция и размеры

ОСТ 26.260.468-2000 Устройства для установки приборов измерения давления на Р_у 4,0 и 16,0 МПа (с двумя клапанами типа ВНИЛ). Конструкция и размеры.

ОСТ 26.260.472-2000 Устройства для установки приборов измерения и отбора давления. Общие технические требования

ОСТ 51.40-93 Газы горючие природные, поставляемые и транспортируемые по магистральным газопроводам. Технические условия

ТУ 3742-008-31688214-95 Клапаны сальниковые DN 6; 10; 15 мм PN 16 МПа

3. Конструкция и размеры

3.1. По конструкции и размерам устройства имеют шестнадцать исполнений:

исполнения 1 - 8 - рисунки 1 - 8, таблица 1

исполнения 9 - 16 - рисунки 9 - 16, таблица 1.

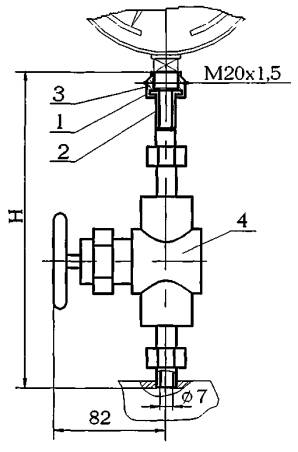

Исполнение 1

1 - прокладка 1 ОСТ 26.260.465;2 - ниппель 1 ОСТ 26.260.466;3 - гайка накидная 1 ОСТ 26.260.466;4 - клапан DN 10, ВНИЛ.49111.011-09, М22´1,5, ТУ 3742-008-31688214 или клапан DN 10, ВНИЛ.49111.011-25, М22´1,5, ТУ 3742-008-31688214

Рисунок 1

Исполнение 2

Остальное см. исполнение 1

5 - тройник переходный 2 ОСТ 26.260.466

Рисунок 2

Исполнение 3

Остальное см. исполнение 1

5 - заглушка 3 ОСТ 26.260.466

Рисунок 3

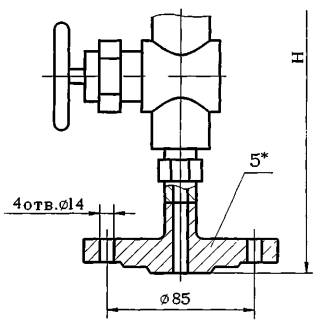

Исполнение 4

Остальное см. исполнение 1

5^* - заглушка 4 ОСТ 26.260.466

Рисунок 4

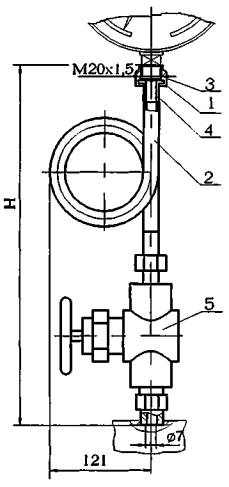

Исполнение 5

1 - прокладка 1 ОСТ 26.260.465; 2 - трубка сифонная 7 ОСТ 26.260.465; 3 - ниппель 1 ОСТ 26.260.466; 4 - гайка накидная 1 ОСТ 26.260.466; 5 - клапан DN 10, ВНИЛ.49111.011-09, М22´1,5, ТУ 3742-008-31688214 или клапан DN 10, ВНИЛ.49111.011-25, М22´1,5, ТУ 3742-008-31688214

Рисунок 5

Исполнение 6

Остальное см. исполнение 5

6 - тройник переходный 2 ОСТ 26.260.466

Рисунок 6

Исполнение 7

Остальное см. исполнение 5

6 - заглушка 3 ОСТ 26.260.466

Рисунок 7

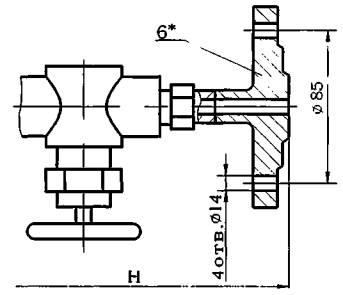

Исполнение 8

Остальное см. исполнение 5

6^* - заглушка 4 ОСТ 26.260.466

Рисунок 8

_____________

^* Заглушку поз. 5 и 6 в устройствах исполнений соответственно 4 и 8 для сосудов и аппаратов 1 и 2 группы применять с уплотнительной поверхностью «выступ» рисунок 24 ОСТ 26.260.466.

Исполнение 9

1 - прокладка 1 ОСТ 26.260.465; 2 - трубка сифонная 4 ОСТ 26.260.465; 3 - гайка накидная 1 ОСТ 26.260.466; 4 - ниппель 1 ОСТ 26.260.466; 5 - клапан DN 10, ВНИЛ.49111.011-09, М22´1,5, ТУ 3742-008-31688214 или клапан DN 10, ВНИЛ.49111.011-25, М22´1,5, ТУ 3742-008-31688214

Рисунок 9

Исполнение 10

Остальное см. исполнение 9

6 - тройник переходный 2 ОСТ 26.260.466

Рисунок 10

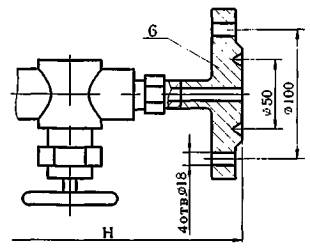

Исполнение 11

Остальное см. исполнение 9

6 - заглушка 3 ОСТ 26.260.466

Рисунок 11

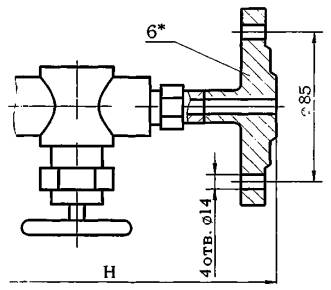

Исполнение 12

Остальное см. исполнение 9

6^* - заглушка 4 ОСТ 26.260.466

Рисунок 12

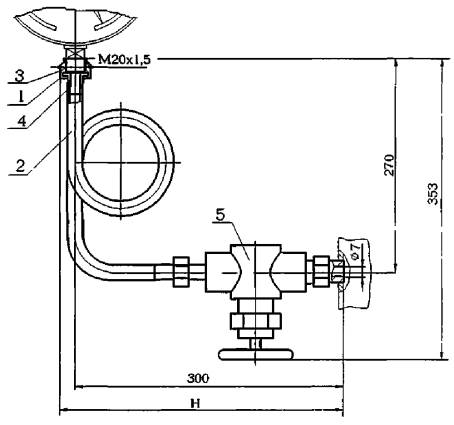

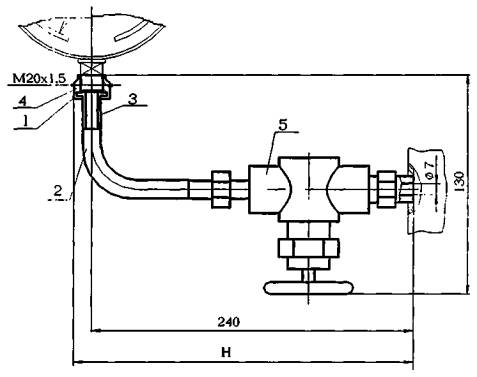

Исполнение 13

1 - прокладка 1 ОСТ 26.260.465; 2 - трубка сифонная 1 ОСТ 26.260.465; 3 - гайка накидная 1 ОСТ 26.260.466; 4 - ниппель 1 ОСТ 26.260.466; 5 - клапан DN 10, ВНИЛ.49111.011-09, М22´1,5, ТУ 3742-008-31688214 или клапан DN 10, ВНИЛ.49111.011-25, М22´1,5, ТУ 3742-008-31688214

Рисунок 13

Исполнение 14

Остальное см. исполнение 13

6 - тройник переходный 2 ОСТ 26.260.466

Рисунок 14

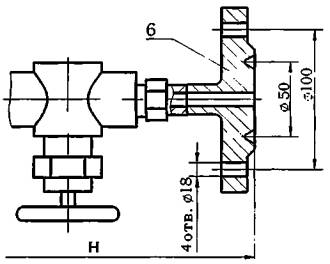

Исполнение 15

Остальное см. исполнение 13

6 - заглушка 3 ОСТ 26.260.466

Рисунок 15

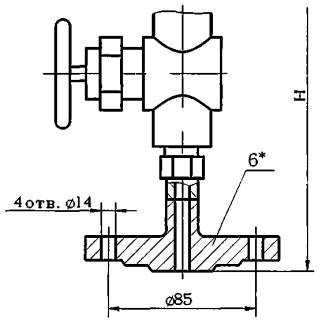

Исполнение 16

Остальное см. исполнение 13

6^* - заглушка 4 ОСТ 26.260.466

Рисунок 16

_____________

^* Заглушку поз. 6 в устройствах исполнений 12 и 16 для сосудов и аппаратов 1 и 2 группы применять с уплотнительной поверхностью «выступ» рисунок 24 ОСТ 26.260.466.

Таблица 1

Пример условного обозначения устройства измерения давления исполнения 2, материального исполнения 5, на Р_у 16,0 МПа:

Устройство измерения давления 2-5-16,0 ОСТ 26.260.476-2001

3.2. Технические требования - по ОСТ 26.260.472
