ОТРАСЛЕВОЙ СТАНДАРТ
|
ПАРЫ ВИНТОВЫЕ СКОЛЬЖЕНИЯ МЕХАНИЗМОВ УПРАВЛЕНИЯ РЕЗЬБА ТРАПЕЦЕИДАЛЬНАЯОсновные размеры и допуски |
ОСТ 1 02556-85Введен впервые |
Распоряжением Министерства от 29 ноября 1985 г. № 298-65 срок введения установлен с 1 января 1987 г.
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на трапецеидальные резьбы (в дальнейшем изложении - резьбы) с профилем по ГОСТ 9484-81, основными размерами по ГОСТ 24737-81 и устанавливает их диаметры в диапазоне от 8 до 150 мм и шаги - от 1,5 до 24 мм по ГОСТ 24738-81 и ГОСТ 24739-81, систему допусков по ГОСТ 9562-81, предназначенные для винтовых пар скольжения механизмов управления аэродинамическими поверхностями летательных аппаратов.
1. ОБОЗНАЧЕНИЯ, ПРИНЯТЫЕ В СТАНДАРТЕ
d - наружный диаметр наружной резьбы (винта)
d1 - внутренний диаметр наружной резьбы (основного профиля)
d2 - средний диаметр наружной резьбы
d3 - внутренний диаметр наружной резьбы
D - наружный диаметр внутренней резьбы (основного профиля)
D1 - внутренний диаметр внутренней резьбы (гайки)
D2 - средний диаметр внутренней резьбы
D4 - наружный диаметр внутренней резьбы
Р - шаг резьбы
Рh - ход резьбы
N - длина свинчивания, группа - нормальная
L - длина свинчивания, группа - длинная
Н - высота исходного треугольника
Н1 - рабочая высота профиля резьбы
Н4 - высота профиля внутренней резьбы
h3 - высота профиля наружной резьбы
R1 - радиус скругления по вершинам наружной и внутренней резьбы
R2 - радиус скругления по впадинам наружной и внутренней резьбы
ac - зазор по вершине резьбы
α - угол профиля резьбы
Td - допуск диаметра d
Td2 - допуск диаметра d2
Td3 - допуск диаметра d3
- допуск диаметра D1
- допуск диаметра D2
- допуск диаметра D4
Ер - отклонение шага резьбы
Ерl - накопленное отклонение шага резьбы в пределах длины свинчивания
- отклонение угла наклона боковой стороны
профиля резьбы
es - верхнее отклонение диаметров наружной резьбы
ES - верхнее отклонение диаметров внутренней резьбы
ei - нижнее отклонение диаметров наружной резьбы
EI - нижнее отклонение диаметров внутренней резьбы
δ - осевой люфт
f - коэффициент трения скольжения
ρ - угол трения
n - число заходов
2. ОСНОВНЫЕ РАЗМЕРЫ

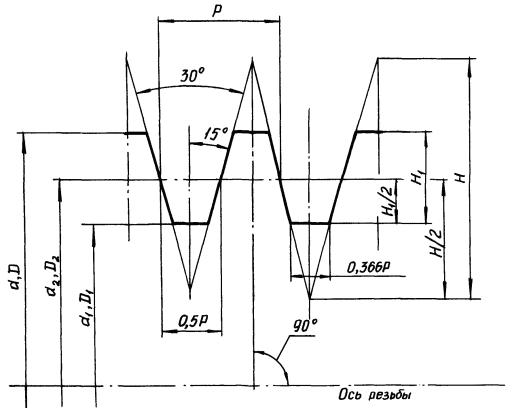

2.1. Основной профиль резьбы, общий для наружной и внутренней резьбы, и размеры его элементов должны соответствовать указанным на черт. 1 и в табл. 1.
Черт. 1
Таблица 1
мм
|
Н = 1,866Р |
|
Н1 = 0,5Р |
0,366Р |
|
|
1,5 |
2,799 |
1,400 |
0,75 |
0,549 |
|
2 |
3,732 |
1,866 |
1,00 |
0,732 |
|
3 |
5,598 |
2,799 |
1,50 |
1,098 |
|
4 |
7,464 |
3,732 |
2,00 |
1,464 |
|
5 |
9,330 |
4,665 |
2,50 |
1,830 |
|
6 |
11,196 |
5,598 |
3,00 |
2,196 |
|
7 |
13,062 |
6,531 |
3,50 |
2,562 |
|
8 |
14,928 |
7,464 |
4,00 |
2,928 |
|
9 |
16,794 |
8,397 |
4,50 |
3,294 |
|
10 |
18,660 |
9,330 |
5,00 |
3,660 |
|
12 |
22,392 |
11,196 |
6,00 |
4,392 |
|
14 |
26,124 |
13,062 |
7,00 |
5,124 |
|
16 |
29,856 |
14,928 |
8,00 |
5,856 |
|
18 |
33,588 |
16,794 |
9,00 |
6,588 |
|
20 |
37,320 |
18,660 |
10,00 |
7,320 |
|
22 |
41,052 |
20,526 |
11,00 |
8,052 |
|
24 |
44,784 |
22,392 |
12,00 |
8,784 |

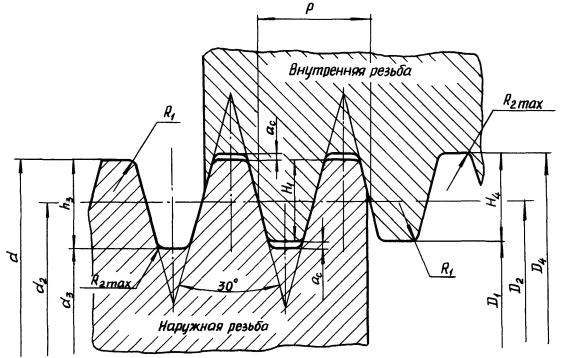

2.2. Номинальные профили наружной и внутренней резьбы и размеры их элементов должны соответствовать указанным на черт. 2 и в табл. 2.
Черт. 2
Значения диаметров вычислены по формулам:
D1 = d - 2H1 = d - P;
D4 = d + 2ac;
d2 = D2 = d - H1 = d - 0,5P;
d3 = d - 2h3.
Таблица 2
мм
|
ас |
h3 = H4 = 0,5P + ac |
R1 |
R2max = ac |
||
|
R1min = 0,5ac |
R1max = ac |
||||
|
1,5 |
0,15 |
0,90 |
0,075 |
0,15 |
0,15 |
|
2 |
0,25 |
1,25 |
0,125 |
0,25 |
0,25 |
|
3 |
0,25 |
1,75 |
0,125 |
0,25 |
0,25 |
|
4 |
0,25 |
2,25 |
0,125 |
0,25 |
0,25 |
|
5 |
0,25 |
2,75 |
0,125 |
0,25 |
0,25 |
|
6 |
0,50 |
3,50 |
0,250 |
0,50 |
0,50 |
|
7 |
0,50 |
4,00 |
0,250 |
0,50 |
0,50 |
|
8 |
0,50 |
4,50 |
0,250 |
0,50 |
0,50 |
|
9 |
0,50 |
5,00 |
0,250 |
0,50 |
0,50 |
|
10 |
0,50 |
5,50 |
0,250 |
0,50 |
0,50 |
|
12 |
0,50 |
6,50 |
0,250 |
0,50 |
0,50 |
|
14 |
1,00 |
8,00 |
0,500 |
1,00 |
1,00 |
|
16 |
1,00 |
9,00 |
0,500 |
1,00 |
1,00 |
|
18 |
1,00 |
10,00 |
0,500 |
1,00 |
1,00 |
|
20 |
1,00 |
11,00 |
0,500 |
1,00 |
1,00 |
|
22 |
1,00 |
12,00 |
0,500 |
1,00 |
1,00 |
|
24 |
1,00 |
13,00 |
0,500 |
1,00 |
1,00 |
2.3. Диаметр, шаг, число заходов и ход резьбы должны соответствовать указанным в табл. 3.
При выборе диаметров резьбы следует предпочитать первый ряд второму.
Таблица 3
мм
|
Шаг P |
Число заходов n |
Ход резьбы Ph |
||
|
Ряд 1 |
Ряд 2 |
|||
|
8 |
- |
1,5 |
1 |
- |
|
- |
9 |
1,5; 2 |
1 |
- |
|
10 |
- |
1,5; 2 |
1 |
- |
|
- |
11 |
2; 3 |
1 |
- |
|
12 |
- |
2; 3 |
1 |
- |
|
- |
14 |
2; 3 |
1 |
- |
|
16 |
- |
2; 4 |
1 |
- |
|
16 |
- |
2 |
2 |
4 |
|
- |
18 |
2; 4 |
1 |
- |
|
20 |
- |
2; 4 |
1 |
- |
|
20 |
- |
2 |
2 |
4 |
|
- |
22 |
3; 5 |
1 |
- |
|
24 |
- |
3; 5 |
1 |
- |
|
24 |
- |
3 |
2 |
6 |
|
- |
26 |
3; 5 |
1 |
- |
|
28 |
- |
3; 5 |
1 |
- |
|
- |
28 |
3 |
2 |
6 |
|
- |
30 |
3; 6 |
1 |
- |
|
32 |
- |
6 |
1 |
- |
|
- |
34 |
6 |
1 |
- |
|
36 |
- |
6 |
1 |
- |
|
- |
38 |
7; 10 |
1 |
- |
|
40 |
- |
7; 10 |
1 |
- |
|
- |
42 |
7; 10 |
1 |
- |
|
44 |
- |
7; 12 |
1 |
- |
|
- |
46 |
8; 12 |
1 |
- |
|
48 |
- |
8; 12 |
1 |
- |
|
- |
50 |
8; 12 |
1 |
- |
|
52 |
- |
8; 12 |
1 |
- |
|
- |
55 |
9; 14 |
1 |
- |
|
60 |
- |
9; 14 |
1 |
- |
|
- |
65 |
10; 16 |
1 |
- |
|
70 |
- |
10; 16 |
1 |
- |
|
- |
70 |
10 |
2 |
20 |
|
- |
75 |
10; 16 |
1 |
- |
|
80 |
- |
10; 16 |
1 |
- |
|
80 |
- |
10 |
2 |
20 |
|
- |
85 |
12; 18 |
1 |
- |
|
90 |
- |
12; 18 |
1 |
- |
|
- |
90 |
12 |
2 |
24 |
|
- |
95 |
12; 18 |
1 |
- |
|
100 |
- |
12; 20 |
1 |
- |
|
100 |
- |
12 |
2 |
24 |
|
- |
110 |
12; 20 |
1 |
- |
|
120 |
- |
14; 22 |
1 |
- |
|
120 |
- |
14 |
2 |
28 |
|
- |
130 |
14; 22 |
1 |
- |
|
140 |
- |
14; 24 |
1 |
- |
|
- |
140 |
14 |
2 |
28 |
|
- |
150 |
16; 24 |
1 |
- |
Примечание. Допускается в технически обоснованных случаях применение шагов и диаметров резьбы (в том числе дробных) и их сочетаний, отличающихся от указанных в таблице, но не выходящих из заданного настоящим стандартом диапазона шагов и диаметров.
При этом параметры резьбы должны соответствовать чертежам и формулам настоящего стандарта, а допуски на резьбу с диаметром (шагом), отличающимся от табличного, принимаются по ближайшему большему диаметру (шагу).
3. ДОПУСКИ

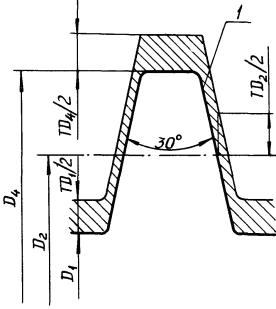

3.1. Схемы полей допусков наружной и внутренней резьбы приведены на черт. 3.
Отклонения отсчитываются от номинального профиля резьбы в направлении, перпендикулярном оси резьбы.
3.2. Допуски диаметров резьбы устанавливаются по степеням точности, обозначаемым цифрами.
Степени точности диаметров резьбы и основные отклонения приведены в табл. 4.
3.3. Положение полей допусков диаметра резьбы определяется основным отклонением (верхним es - для наружной резьбы и нижним EI - для внутренней).
3.4. Поле допуска диаметра резьбы образуется сочетанием допуска и основного отклонения.
Поле допуска наружной резьбы образуется сочетанием полей допусков наружного и среднего диаметров.
Поле допуска внутренней резьбы образуется сочетанием полей допусков среднего и внутреннего диаметров.
3.5. Допуски среднего диаметра резьбы являются суммарными.
|
Положения полей допусков наружной резьбы
|
Положения полей допусков внутренней резьбы
|
1 - номинальный профиль
Черт. 3
Таблица 4
|
Диаметр резьбы |
Резьба |
||||
|
Однозаходная |
Многозаходная |
||||
|
Степень точности |
Основное отклонение |
Степень точности |
Основное отклонение |
||
|
Наружная (винт) |
d |
4 |
g |
4 |
g |
|
d2 |
4; 6 |
е; g |
6; 7 |
e; g |
|
|
d3 |
4; 6 |
h |
6; 7 |
h |
|
|
Внутренняя (гайка) |
D4 |
4; 6 |
Н |
6; 7 |
H |
|
D2 |
4; 6 |
Н |
6; 7 |
Н |
|
|
D1 |
4 |
H |
4 |
Н |
|
4. ДЛИНЫ СВИНЧИВАНИЯ
4.1. Длины свинчивания подразделяются на две группы: нормальные N и длинные L.
4.2. Числовые значения длин свинчивания указаны в табл. 5.
Таблица 5
мм
|
Шаг P |
Длина свинчивания |
||
|
N |
L |
||
|
Св. 5,6 до 11,2 |
1,5 |
Св. 5 до 15 |
Св. 15 |
|
2 |
« 6 « 19 |
« 19 |
|
|
3 |
« 10 « 28 |
« 28 |
|
|
Св. 11,2 до 22,4 |
2 |
Св. 8 до 24 |
Св. 24 |
|
3 |
« 11 « 32 |
« 32 |
|
|
4 |
« 15 « 43 |
« 43 |
|
|
5 |
« 18 « 53 |
« 53 |
|
|
Св. 22,4 до 45 |
3 |
Св. 12 до 36 |
Св. 36 |
|
5 |
« 21 « 63 |
« 63 |
|
|
6 |
« 25 « 75 |
« 75 |
|
|
7 |
« 30 « 85 |
« 85 |
|
|
8 |
« 34 « 100 |
« 100 |
|
|
10 |
« 42 « 125 |
« 125 |
|
|
12 |
« 50 « 150 |
« 150 |
|
|
Св. 45 до 90 |
8 |
Св. 38 до 118 |
Св. 118 |
|
9 |
« 43 « 132 |
« 132 |
|
|
10 |
« 50 « 140 |
« 140 |
|
|
12 |
« 60 « 170 |
« 170 |
|
|
14 |
« 67 « 200 |
« 200 |
|
|
16 |
« 75 « 236 |
« 236 |
|
|
18 |
« 85 « 265 |
« 265 |
|
|
20 |
« 95 « 280 |
« 280 |
|
|
Св. 90 до 150 |
12 |
Св. 64 до 200 |
Св. 200 |
|
14 |
« 75 « 236 |
« 236 |
|
|
16 |
« 90 « 265 |
« 265 |
|
|
18 |
« 100 « 300 |
« 300 |
|
|
20 |
« 112 « 335 |
« 335 |
|
|
22 |
« 118 « 355 |
« 355 |
|
|
24 |
« 132 « 400 |
« 400 |
|
5. ПОЛЯ ДОПУСКОВ
5.1. Поля допусков наружной и внутренней резьбы, установленные в классах точности (точный, средний), должны соответствовать указанным в табл. 6.
Таблица 6
|
Наружная резьба |
Внутренняя резьба |
|||
|
Длина свинчивания |
||||
|
N |
L |
N |
L |
|
|
Поле допуска |
||||
|
Точный |
4е, 4g |
6е |
4H |
6Н |
|
Средний |
6e, 6g |
7е |
7Н |
7Н |
Примечание. При повышенных требованиях к точности для длин свинчивания L допускается применять поля допусков, установленные для длин свинчивания N.
5.2. Поля допусков наружной и внутренней резьбы, указанные в табл. 6, являются ограничительным отбором из всей совокупности полей допусков, которые могут быть получены различным сочетанием степеней точности и основных отклонений по табл. 4.
Рекомендуется в особо ответственных механизмах управления применять только однозаходные винтовые пары скольжения.
5.3. Предельные отклонения диаметров наружной и внутренней резьбы должны соответствовать указанным в табл. 7 и 8.
5.4.
Предельные отклонения шага ± Ер, накопленного шага в пределах длины свинчивания Epl наружной и внутренней резьбы должны соответствовать указанным в
табл. 9, а предельные отклонения
угла наклона боковой стороны профиля резьбы ±
- табл. 10.
Таблица 7
|
Шаг Р, мм |
d |
d2 |
d3 |
Поле допуска наружной резьбы |
||||||||||||||||||||||||||||||
|
мм |
4g |
4e |
6g |
6e |
7e |
|||||||||||||||||||||||||||||
|
Наружный |
Средний |
Внутренний |
Диаметр резьбы |
|||||||||||||||||||||||||||||||
|
d |
d2 |
d3 |
d |
d2 |
d3 |
d |
d2 |
d3 |
d |
d2 |
d3 |
d |
d2 |
d3 |
||||||||||||||||||||
|
Предельное отклонение, мкм |
||||||||||||||||||||||||||||||||||
|
es |
ei |
es |
ei |
es |
ei |
es |
ei |
es |
ei |
es |
ei |
es |
ei |
еs |
ei |
es |
ei |
es |
ei |
es |
ei |
es |
ei |
es |
ei |
es |
ei |
es |
ei |
|||||
|
8 |
1,5 |
8,0 |
7,25 |
6,20 |
-5 |
-14 |
-32 |
-117 |
0 |
-139 |
-5 |
-14 |
-67 |
-152 |
0 |
-174 |
-5 |
-14 |
-32 |
-164 |
0 |
-197 |
-5 |
-14 |
-67 |
-199 |
0 |
-232 |
-5 |
-14 |
-67 |
-237 |
0 |
-279 |
|
9 |
1,5 |
9,0 |
8,25 |
7,20 |
-5 |
-14 |
-32 |
-117 |
-139 |
-5 |
-14 |
-67 |
-152 |
-174 |
-5 |
-14 |
-32 |
-164 |
-197 |
-5 |
-14 |
-67 |
-199 |
-232 |
-5 |
-14 |
-67 |
-237 |
-279 |
|||||
|
9 |
2 |
9,0 |
8,00 |
6,50 |
-5 |
-14 |
-38 |
-133 |
-157 |
-5 |
-14 |
-71 |
-166 |
-190 |
-5 |
-14 |
-38 |
-188 |
-226 |
-5 |
-14 |
-71 |
-221 |
-259 |
-5 |
-14 |
-71 |
-261 |
-309 |
|||||
|
10 |
1,5 |
10,0 |
9,25 |
8,20 |
-5 |
-14 |
-32 |
-117 |
-139 |
-5 |
-14 |
-67 |
-152 |
-174 |
-5 |
-14 |
-32 |
-164 |
-197 |
-5 |
-14 |
-67 |
-199 |
-232 |
-5 |
-14 |
-67 |
-237 |
-279 |
|||||
|
10 |
2 |
10,0 |
9,00 |
7,50 |
-5 |
-14 |
-38 |
-133 |
-157 |
-5 |
-14 |
-71 |
-166 |
-190 |
-5 |
-14 |
-38 |
-188 |
-226 |
-5 |
-14 |
-71 |
-221 |
-259 |
-5 |
-14 |
-71 |
-261 |
-309 |
|||||
|
11 |
2 |
11,0 |
10,00 |
8,50 |
-6 |
-17 |
-38 |
-133 |
-157 |
-6 |
-17 |
-71 |
-166 |
-190 |
-6 |
-17 |
-38 |
-188 |
-226 |
-6 |
-17 |
-71 |
-221 |
-259 |
-6 |
-17 |
-71 |
-261 |
-309 |
|||||
|
11 |
3 |
11,0 |
9,50 |
7,50 |
-6 |
-17 |
-48 |
-153 |
-180 |
-6 |
-17 |
-85 |
-190 |
-217 |
-6 |
-17 |
-48 |
-218 |
-261 |
-6 |
-17 |
-85 |
-255 |
-298 |
-6 |
-17 |
-85 |
-297 |
-350 |
|||||
|
12 |
2 |
12,0 |
11,00 |
9,50 |
-6 |
-17 |
-38 |
-138 |
-163 |
-6 |
-17 |
-71 |
-171 |
-196 |
-6 |
-17 |
-38 |
-198 |
-238 |
-6 |
-17 |
-71 |
-231 |
-271 |
-6 |
-17 |
-71 |
-271 |
-321 |
|||||
|
12 |
3 |
12,0 |
10,50 |
8,50 |
-6 |
-17 |
-48 |
-158 |
-186 |
-6 |
-17 |
-85 |
-195 |
-223 |
-6 |
-17 |
-48 |
-228 |
-273 |
-6 |
-17 |
-85 |
-265 |
-310 |
-6 |
-17 |
-85 |
-309 |
-365 |
|||||
|
14 |
2 |
14,0 |
13,00 |
11,50 |
-6 |
-17 |
-38 |
-138 |
-163 |
-6 |
-17 |
-71 |
-171 |
-196 |
-6 |
-17 |
-38 |
-198 |
-238 |
-6 |
-17 |
-71 |
-231 |
-271 |
-6 |
-17 |
-71 |
-271 |
-321 |
|||||
|
14 |
3 |
14,0 |
12,50 |
10,50 |
-6 |
-17 |
-48 |
-158 |
-186 |
-6 |
-17 |
-85 |
-195 |
-223 |
-6 |
-17 |
-48 |
-228 |
-273 |
-6 |
-17 |
-85 |
-265 |
-310 |
-6 |
-17 |
-85 |
-309 |
-365 |
|||||
|
16 |
2 |
16,0 |
15,00 |
13,50 |
-6 |
-17 |
-38 |
-138 |
-163 |
-6 |
-17 |
-71 |
-171 |
-196 |
-6 |
-17 |
-38 |
-198 |
-238 |
-6 |
-17 |
-71 |
-231 |
-271 |
-6 |
-17 |
-71 |
-271 |
-321 |
|||||
|
16 |
4 |
16,0 |
14,00 |
11,50 |
-6 |
-17 |
-60 |
-190 |
-223 |
-6 |
-17 |
-95 |
-225 |
-258 |
-6 |
-17 |
-60 |
-272 |
-325 |
-6 |
-17 |
-95 |
-307 |
-360 |
-6 |
-17 |
-95 |
-360 |
-426 |
|||||
|
18 |
2 |
18,0 |
17,00 |
15,50 |
-6 |
-17 |
-38 |
-138 |
-163 |
-6 |
-17 |
-71 |
-171 |
-196 |
-6 |
-17 |
-38 |
-198 |
-238 |
-6 |
-17 |
-71 |
-231 |
-271 |
-6 |
-17 |
-71 |
-271 |
-321 |
|||||
|
18 |
4 |
18,0 |
16,00 |
13,50 |
-6 |
-17 |
-60 |
-190 |
-223 |
-6 |
-17 |
-95 |
-225 |
-258 |
-6 |
-17 |
-60 |
-272 |
-325 |
-6 |
-17 |
-95 |
-307 |
-360 |
-6 |
-17 |
-95 |
-360 |
-426 |
|||||
|
20 |
2 |
20,0 |
19,00 |
17,50 |
-7 |
-20 |
-38 |
-138 |
-163 |
-7 |
-20 |
-71 |
-171 |
-196 |
-7 |
-20 |
-38 |
-198 |
-238 |
-7 |
-20 |
-71 |
-231 |
-271 |
-7 |
-20 |
-71 |
-271 |
-321 |
|||||
|
20 |
4 |
20,0 |
18,00 |
15,50 |
-7 |
-20 |
-60 |
-190 |
-223 |
-7 |
-20 |
-95 |
-225 |
-258 |
-7 |
-20 |
-60 |
-272 |
-325 |
-7 |
-20 |
-95 |
-307 |
-360 |
-7 |
-20 |
-95 |
-360 |
-426 |
|||||
|
22 |
3 |
22,0 |
20,50 |
18,50 |
-7 |
-20 |
-48 |
-158 |
-186 |
-7 |
-20 |
-85 |
-195 |
-223 |
-7 |
-20 |
-48 |
-228 |
-273 |
-7 |
-20 |
-85 |
-265 |
-310 |
-7 |
-20 |
-85 |
-309 |
-365 |
|||||
|
22 |
5 |
22,0 |
19,50 |
16,50 |
-7 |
-20 |
-71 |
-211 |
-246 |
-7 |
-20 |
-106 |
-246 |
-281 |
-7 |
-20 |
-71 |
-295 |
-351 |
-7 |
-20 |
-106 |
-330 |
-386 |
-7 |
-20 |
-106 |
-386 |
-456 |
|||||
|
24 |
3 |
24,0 |
22,50 |
20,50 |
-7 |
-20 |
-48 |
-173 |
-205 |
-7 |
-20 |
-85 |
-210 |
-242 |
-7 |
-20 |
-48 |
-248 |
-298 |
-7 |
-20 |
-85 |
-285 |
-335 |
-7 |
-20 |
-85 |
-335 |
-397 |
|||||
|
24 |
5 |
24,0 |
21,50 |
18,50 |
-7 |
-20 |
-71 |
-221 |
-259 |
-7 |
-20 |
-106 |
-256 |
-294 |
-7 |
-20 |
-71 |
-307 |
-366 |
-7 |
-20 |
-106 |
-342 |
-401 |
-7 |
-20 |
-106 |
-406 |
-481 |
|||||
|
26 |
3 |
26,0 |
24,50 |
22,50 |
-7 |
-20 |
-48 |
-173 |
-205 |
-7 |
-20 |
-85 |
-210 |
-242 |
-7 |
-20 |
-48 |
-248 |
-298 |
-7 |
-20 |
-85 |
-285 |
-335 |
-7 |
-20 |
-85 |
-335 |
-397 |
|||||
|
26 |
5 |
26,0 |
23,50 |
20,50 |
-7 |
-20 |
-71 |
-221 |
-259 |
-7 |
-20 |
-106 |
-256 |
-294 |
-7 |
-20 |
-71 |
-307 |
-366 |
-7 |
-20 |
-106 |
-342 |
-401 |
-7 |
-20 |
-106 |
-406 |
-481 |
|||||
|
28 |
3 |
28,0 |
26,50 |
24,50 |
-7 |
-20 |
-48 |
-173 |
-205 |
-7 |
-20 |
-85 |
-210 |
-242 |
-7 |
-20 |
-48 |
-248 |
-298 |
-7 |
-20 |
-85 |
-285 |
-335 |
-7 |
-20 |
-85 |
-335 |
-397 |
|||||
|
28 |
5 |
28,0 |
25,50 |
22,50 |
-7 |
-20 |
-71 |
-221 |
-259 |
-7 |
-20 |
-106 |
-256 |
-294 |
-7 |
-20 |
-71 |
-307 |
-366 |
-7 |
-20 |
-106 |
-342 |
-401 |
-7 |
-20 |
-106 |
-406 |
-481 |
|||||
|
30 |
3 |
30,0 |
28,50 |
26,50 |
-7 |
-20 |
-48 |
-173 |
-205 |
-7 |
-20 |
-85 |
-210 |
-242 |
-7 |
-20 |
-48 |
-248 |
-298 |
-7 |
-20 |
-85 |
-285 |
-335 |
-7 |
-20 |
-85 |
-335 |
-397 |
|||||
|
30 |
6 |
30,0 |
27,00 |
23,00 |
-7 |
-20 |
-80 |
-250 |
-293 |
-7 |
-20 |
-118 |
-288 |
-331 |
-7 |
-20 |
-80 |
-345 |
-411 |
-7 |
-20 |
-118 |
-383 |
-449 |
-7 |
-20 |
-118 |
-453 |
-537 |
|||||
|
32 |
6 |
32,0 |
29,00 |
25,00 |
-9 |
-25 |
-80 |
-250 |
-293 |
-9 |
-25 |
-118 |
-288 |
-331 |
-9 |
-25 |
-80 |
-345 |
-411 |
-9 |
-25 |
-118 |
-383 |
-449 |
-9 |
-25 |
-118 |
-453 |
-537 |
|||||
|
34 |
6 |
34,0 |
31,00 |
27,00 |
-9 |
-25 |
-80 |
-250 |
-293 |
-9 |
-25 |
-118 |
-288 |
-330 |
-9 |
-25 |
-80 |
-345 |
-411 |
-9 |
-25 |
-118 |
-383 |
-449 |
-9 |
-25 |
-118 |
-453 |
-537 |
|||||
|
36 |
6 |
36,0 |
33,00 |
29,00 |
-9 |
-25 |
-80 |
-250 |
-293 |
-9 |
-25 |
-118 |
-288 |
-330 |
-9 |
-25 |
-80 |
-345 |
-411 |
-9 |
-25 |
-118 |
-383 |
-449 |
-9 |
-25 |
-118 |
-453 |
-537 |
|||||
|
38 |
7 |
38,0 |
34,50 |
30,00 |
-9 |
-25 |
-83 |
-263 |
-308 |
-9 |
-25 |
-125 |
-305 |
-350 |
-9 |
-25 |
-83 |
-363 |
-433 |
-9 |
-25 |
-125 |
-405 |
-475 |
-9 |
-25 |
-125 |
-480 |
-569 |
|||||
|
38 |
10 |
38,0 |
33,00 |
27,00 |
-9 |
-25 |
-96 |
-296 |
-346 |
-9 |
-25 |
-150 |
-350 |
-400 |
-9 |
-25 |
-96 |
-411 |
-490 |
-9 |
-25 |
-150 |
-465 |
-544 |
-9 |
-25 |
-150 |
-550 |
-650 |
|||||
|
40 |
7 |
40,0 |
36,50 |
32,00 |
-9 |
-25 |
-83 |
-263 |
-308 |
-9 |
-25 |
-125 |
-305 |
-350 |
-9 |
-25 |
-83 |
-363 |
-433 |
-9 |
-25 |
-125 |
-405 |
-475 |
-9 |
-25 |
-125 |
-480 |
-569 |
|||||
|
40 |
10 |
40,0 |
35,00 |
29,00 |
-9 |
-25 |
-96 |
-296 |
-346 |
-9 |
-25 |
-150 |
-350 |
-400 |
-9 |
-25 |
-96 |
-411 |
-490 |
-9 |
-25 |
-150 |
-465 |
-544 |
-9 |
-25 |
-150 |
-550 |
-650 |
|||||
|
42 |
7 |
42,0 |
38,50 |
34,00 |
-9 |
-25 |
-83 |
-263 |
-308 |
-9 |
-25 |
-125 |
-305 |
-350 |
-9 |
-25 |
-83 |
-363 |
-433 |
-9 |
-25 |
-125 |
-405 |
-475 |
-9 |
-25 |
-125 |
-480 |
-569 |
|||||
|
42 |
10 |
42,0 |
37,00 |
31,00 |
-9 |
-25 |
-96 |
-296 |
-346 |
-9 |
-25 |
-150 |
-350 |
-400 |
-9 |
-25 |
-96 |
-411 |
-490 |
-9 |
-25 |
-150 |
-465 |
-544 |
-9 |
-25 |
-150 |
-550 |
-650 |
|||||
|
44 |
7 |
44,0 |
40,50 |
36,00 |
-9 |
-25 |
-83 |
-263 |
-308 |
-9 |
-25 |
-125 |
-305 |
-350 |
-9 |
-25 |
-83 |
-363 |
-433 |
-9 |
-25 |
-125 |
-405 |
-475 |
-9 |
-25 |
-125 |
-480 |
-569 |
|||||
|
44 |
12 |
44,0 |
38,00 |
31,00 |
-9 |
-25 |
-115 |
-325 |
-378 |
-9 |
-25 |
-170 |
-380 |
-433 |
-9 |
-25 |
-115 |
-450 |
-534 |
-9 |
-25 |
-170 |
-505 |
-589 |
-9 |
-25 |
-170 |
-595 |
-701 |
|||||
|
46 |
8 |
46,0 |
42,00 |
37,00 |
-9 |
-25 |
-85 |
-285 |
-335 |
-9 |
-25 |
-132 |
-332 |
-382 |
-9 |
-25 |
-85 |
-400 |
-479 |
-9 |
-25 |
-132 |
-447 |
-526 |
-9 |
-25 |
-132 |
-532 |
-632 |
|||||
|
46 |
12 |
46,0 |
40,00 |
33,00 |
-9 |
-25 |
-115 |
-355 |
-415 |
-9 |
-25 |
-170 |
-410 |
-470 |
-9 |
-25 |
-115 |
-490 |
-584 |
-9 |
-25 |
-170 |
-545 |
-639 |
-9 |
-25 |
-170 |
-645 |
-764 |
|||||
|
48 |
8 |
48,0 |
44,00 |
39,00 |
-9 |
-25 |
-85 |
-285 |
-335 |
-9 |
-25 |
-132 |
-332 |
-382 |
-9 |
-25 |
-85 |
-400 |
-479 |
-9 |
-25 |
-132 |
-447 |
-526 |
-9 |
-25 |
-132 |
-532 |
-632 |
|||||
|
48 |
12 |
48,0 |
42,00 |
35,00 |
-9 |
-25 |
-115 |
-355 |
-415 |
-9 |
-25 |
-170 |
-410 |
-470 |
-9 |
-25 |
-115 |
-490 |
-584 |
-9 |
-25 |
-170 |
-545 |
-639 |
-9 |
-25 |
-170 |
-645 |
-764 |
|||||
|
50 |
8 |
50,0 |
46,00 |
41,00 |
-9 |
-25 |
-85 |
-285 |
-335 |
-9 |
-25 |
-132 |
-332 |
-382 |
-9 |
-25 |
-85 |
-400 |
-479 |
-9 |
-25 |
-132 |
-447 |
-526 |
-9 |
-25 |
-132 |
-532 |
-632 |
|||||
|
50 |
12 |
50,0 |
44,00 |
37,00 |
-9 |
-25 |
-115 |
-355 |
-415 |
-9 |
-25 |
-170 |
-410 |
-470 |
-9 |
-25 |
-115 |
-490 |
-584 |
-9 |
-25 |
-170 |
-545 |
-639 |
-9 |
-25 |
-170 |
-645 |
-764 |
|||||
|
52 |
8 |
52,0 |
48,00 |
43,00 |
-10 |
-29 |
-85 |
-285 |
-335 |
-10 |
-29 |
-132 |
-332 |
-382 |
-10 |
-29 |
-85 |
-400 |
-479 |
-10 |
-29 |
-132 |
-447 |
-526 |
-10 |
-29 |
-132 |
-532 |
-632 |
|||||
|
52 |
12 |
52,0 |
46,00 |
39,00 |
-10 |
-29 |
-115 |
-355 |
-415 |
-10 |
-29 |
-170 |
-410 |
-470 |
-10 |
-29 |
-115 |
-490 |
-584 |
-10 |
-29 |
-170 |
-545 |
-639 |
-10 |
-29 |
-170 |
-645 |
-764 |
|||||
|
55 |
9 |
55,0 |
50,50 |
45,00 |
-10 |
-29 |
-90 |
-300 |
-353 |
-10 |
-29 |
-140 |
-350 |
-403 |
-10 |
-29 |
-90 |
-425 |
-509 |
-10 |
-29 |
-140 |
-475 |
-559 |
-10 |
-29 |
-140 |
-565 |
-671 |
|||||
|
55 |
14 |
55,0 |
48,00 |
39,00 |
-10 |
-29 |
-120 |
-370 |
-433 |
-10 |
-29 |
-180 |
-430 |
-493 |
-10 |
-29 |
-120 |
-520 |
-620 |
-10 |
-29 |
-180 |
-580 |
-680 |
-10 |
-29 |
-180 |
-680 |
-805 |
|||||
|
60 |
9 |
60,0 |
55,50 |
50,00 |
-10 |
-29 |
-90 |
-300 |
-353 |
-10 |
-29 |
-140 |
-350 |
-403 |
-10 |
-29 |
-90 |
-425 |
-509 |
-10 |
-29 |
-140 |
-475 |
-559 |
-10 |
-29 |
-140 |
-565 |
-671 |
|||||
|
60 |
14 |
60,0 |
53,00 |
44,00 |
-10 |
-29 |
-120 |
-370 |
-433 |
-10 |
-29 |
-180 |
-430 |
-493 |
-10 |
-29 |
-120 |
-520 |
-620 |
-10 |
-29 |
-180 |
-580 |
-680 |
-10 |
-29 |
-180 |
-680 |
-805 |
|||||
|
65 |
10 |
65,0 |
60,00 |
54,00 |
-10 |
-29 |
-96 |
-306 |
-359 |
-10 |
-29 |
-150 |
-360 |
-413 |
-10 |
-29 |
-96 |
-431 |
-515 |
-10 |
-29 |
-150 |
-485 |
-569 |
-10 |
-29 |
-150 |
-575 |
-681 |
|||||
|
65 |
16 |
65,0 |
57,00 |
47,00 |
-10 |
-29 |
-130 |
-390 |
-455 |
-10 |
-29 |
-190 |
-450 |
-515 |
-10 |
-29 |
-130 |
-555 |
-661 |
-10 |
-29 |
-190 |
-615 |
-721 |
-10 |
-29 |
-190 |
-720 |
-853 |
|||||
|
70 |
10 |
70,0 |
65,00 |
59,00 |
-10 |
-29 |
-96 |
-306 |
-359 |
-10 |
-29 |
-150 |
-360 |
-413 |
-10 |
-29 |
-96 |
-431 |
-515 |
-10 |
-29 |
-150 |
-485 |
-569 |
-10 |
-29 |
-150 |
-575 |
-681 |
|||||
|
70 |
16 |
70,0 |
62,00 |
52,00 |
-10 |
-29 |
-130 |
-390 |
-455 |
-10 |
-29 |
-190 |
-450 |
-515 |
-10 |
-29 |
-130 |
-555 |
-661 |
-10 |
-29 |
-190 |
-615 |
-721 |
-10 |
-29 |
-190 |
-720 |
-853 |
|||||
|
75 |
10 |
75,0 |
70,00 |
64,00 |
-10 |
-29 |
-96 |
-306 |
-359 |
-10 |
-29 |
-150 |
-360 |
-413 |
-10 |
-29 |
-96 |
-431 |
-515 |
-10 |
-29 |
-150 |
-485 |
-569 |
-10 |
-29 |
-150 |
-575 |
-681 |
|||||
|
75 |
16 |
75,0 |
67,00 |
57,00 |
-10 |
-29 |
-130 |
-390 |
-455 |
-10 |
-29 |
-190 |
-450 |
-515 |
-10 |
-29 |
-130 |
-555 |
-661 |
-10 |
-29 |
-190 |
-615 |
-721 |
-10 |
-29 |
-190 |
-720 |
-853 |
|||||
|
80 |
10 |
80,0 |
75,00 |
69,00 |
-10 |
-29 |
-96 |
-306 |
-359 |
-10 |
-29 |
-150 |
-360 |
-413 |
-10 |
-29 |
-96 |
-431 |
-515 |
-10 |
-29 |
-150 |
-485 |
-569 |
-10 |
-29 |
-150 |
-575 |
-681 |
|||||
|
80 |
16 |
80,0 |
72,00 |
62,00 |
-10 |
-29 |
-130 |
-390 |
-455 |
-10 |
-29 |
-190 |
-450 |
-515 |
-10 |
-29 |
-130 |
-555 |
-661 |
-10 |
-29 |
-190 |
-615 |
-721 |
-10 |
-29 |
-190 |
-720 |
-853 |
|||||
|
85 |
12 |
85,0 |
79,00 |
72,00 |
-12 |
-34 |
-115 |
-355 |
-415 |
-12 |
-34 |
-170 |
-410 |
-470 |
-12 |
-34 |
-115 |
-490 |
-584 |
-12 |
-34 |
-170 |
-545 |
-639 |
-12 |
-34 |
-170 |
-645 |
-764 |
|||||
|
85 |
18 |
85,0 |
76,00 |
65,00 |
-12 |
-34 |
-140 |
-420 |
-490 |
-12 |
-34 |
-200 |
-480 |
-550 |
-12 |
-34 |
-140 |
-590 |
-703 |
-12 |
-34 |
-200 |
-650 |
-763 |
-12 |
-34 |
-200 |
-760 |
-900 |
|||||
|
90 |
12 |
90,0 |
84,00 |
77,00 |
-12 |
-34 |
-115 |
-355 |
-415 |
-12 |
-34 |
-170 |
-410 |
-470 |
-12 |
-34 |
-115 |
-490 |
-584 |
-12 |
-34 |
-170 |
-545 |
-639 |
-12 |
-34 |
-170 |
-645 |
-764 |
|||||
|
90 |
18 |
90,0 |
81,00 |
70,00 |
-12 |
-34 |
-140 |
-420 |
-490 |
-12 |
-34 |
-200 |
-480 |
-550 |
-12 |
-34 |
-140 |
-590 |
-703 |
-12 |
-34 |
-200 |
-650 |
-763 |
-12 |
-34 |
-200 |
-760 |
-900 |
|||||
|
95 |
12 |
95,0 |
89,00 |
82,00 |
-12 |
-34 |
-115 |
-365 |
-428 |
-12 |
-34 |
-170 |
-420 |
-483 |
-12 |
-34 |
-115 |
-515 |
-615 |
-12 |
-34 |
-170 |
-570 |
-670 |
-12 |
-34 |
-170 |
-670 |
-795 |
|||||
|
95 |
18 |
95,0 |
86,00 |
75,00 |
-12 |
-34 |
-140 |
-440 |
-515 |
-12 |
-34 |
-200 |
-500 |
-575 |
-12 |
-34 |
-140 |
-615 |
-734 |
-12 |
-34 |
-200 |
-675 |
-794 |
-12 |
-34 |
-200 |
-800 |
-950 |
|||||
|
100 |
12 |
100,0 |
94,00 |
87,00 |
-12 |
-34 |
-115 |
-365 |
-428 |
-12 |
-34 |
-170 |
-420 |
-483 |
-12 |
-34 |
-115 |
-515 |
-615 |
-12 |
-34 |
-170 |
-570 |
-670 |
-12 |
-34 |
-170 |
-670 |
-795 |
|||||
|
100 |
20 |
100,0 |
90,00 |
78,00 |
-12 |
-34 |
-145 |
-445 |
-520 |
-12 |
-34 |
-212 |
-512 |
-587 |
-12 |
-34 |
-145 |
-620 |
-739 |
-12 |
-34 |
-212 |
-687 |
-806 |
-12 |
-34 |
-212 |
-812 |
-962 |
|||||
|
110 |
12 |
110,0 |
104,00 |
97,00 |
-12 |
-34 |
-115 |
-365 |
-428 |
-12 |
-34 |
-170 |
-420 |
-483 |
-12 |
-34 |
-115 |
-515 |
-615 |
-12 |
-34 |
-170 |
-570 |
-670 |
-12 |
-34 |
-170 |
-670 |
-795 |
|||||
|
110 |
20 |
110,0 |
100,00 |
88,00 |
-12 |
-34 |
-145 |
-445 |
-520 |
-12 |
-34 |
-212 |
-512 |
-587 |
-12 |
-34 |
-145 |
-620 |
-739 |
-12 |
-34 |
-212 |
-687 |
-806 |
-12 |
-34 |
-212 |
-812 |
-962 |
|||||
|
120 |
14 |
120,0 |
113,00 |
104,00 |
-12 |
-34 |
-120 |
-380 |
-445 |
-12 |
-34 |
-180 |
-440 |
-505 |
-12 |
-34 |
-120 |
-545 |
-651 |
-12 |
-34 |
-180 |
-605 |
-711 |
-12 |
-34 |
-180 |
-710 |
-843 |
|||||
|
120 |
22 |
120,0 |
109,00 |
96,00 |
-12 |
-34 |
-155 |
-475 |
-555 |
-12 |
-34 |
-224 |
-544 |
-624 |
-12 |
-34 |
-155 |
-655 |
-780 |
-12 |
-34 |
-224 |
-724 |
-849 |
-12 |
-34 |
-224 |
-854 |
-1011 |
|||||
|
130 |
14 |
130,0 |
123,00 |
114,00 |
-14 |
-39 |
-120 |
-380 |
-445 |
-14 |
-39 |
-180 |
-440 |
-505 |
-14 |
-39 |
-120 |
-545 |
-652 |
-14 |
-39 |
-180 |
-605 |
-711 |
-14 |
-39 |
-180 |
-710 |
-843 |
|||||
|
130 |
22 |
130,0 |
119,00 |
106,00 |
-14 |
-39 |
-155 |
-475 |
-555 |
-14 |
-39 |
-224 |
-544 |
-624 |
-14 |
-39 |
-155 |
-655 |
-780 |
-14 |
-39 |
-224 |
-724 |
-849 |
-14 |
-39 |
-224 |
-854 |
-1011 |
|||||
|
140 |
14 |
140,0 |
133,00 |
124,00 |
-14 |
-39 |
-120 |
-380 |
-445 |
-14 |
-39 |
-180 |
-440 |
-505 |
-14 |
-39 |
-120 |
-545 |
-651 |
-14 |
-39 |
-180 |
-605 |
-711 |
-14 |
-39 |
-180 |
-710 |
-843 |
|||||
|
140 |
24 |
140,0 |
128,00 |
114,00 |
-14 |
-39 |
-165 |
-505 |
-590 |
-14 |
-39 |
-236 |
-576 |
-661 |
-14 |
-39 |
-165 |
-695 |
-828 |
-14 |
-39 |
-236 |
-766 |
-899 |
-14 |
-39 |
-236 |
-906 |
-1074 |
|||||
|
150 |
16 |
150,0 |
142,00 |
132,00 |
-14 |
-39 |
-130 |
-410 |
-480 |
-14 |
-39 |
-190 |
-470 |
-540 |
-14 |
-39 |
-130 |
-580 |
-693 |
-14 |
-39 |
-190 |
-640 |
-753 |
-14 |
-39 |
-190 |
-750 |
-890 |
|||||
|
150 |
24 |
150,0 |
138,00 |
124,00 |
-14 |
-39 |
-165 |
-505 |
-590 |
-14 |
-39 |
-236 |
-576 |
-661 |
-14 |
-39 |
-165 |
-695 |
-828 |
-14 |
-39 |
-236 |
-766 |
-899 |
-14 |
-39 |
-236 |
-906 |
-1074 |
|||||
Таблица 8
|
Номинальный диаметр резьбы D, мм |
Шаг Р, мм |
D4 |
D2 |
D1 |
Поле допуска внутренней резьбы |
|||||||||||||||||
|
мм |
4H |
6H |
7H |
|||||||||||||||||||
|
Наружный |
Средний |
Внутренний |
Диаметр резьбы |
|||||||||||||||||||
|
D4 |
D2 |
D1 |
D4 |
D2 |
D1 |
D4 |
D2 |
D1 |
||||||||||||||
|
Предельное отклонение, мкм |
||||||||||||||||||||||
|
ES |
EI |
ES |
EI |
ES |
EI |
ES |
EI |
ES |
EI |
ES |
EI |
ES |
EI |
ES |
EI |
ES |
EI |
|||||
|
8 |
1,5 |
8,30 |
7,25 |
6,50 |
+138 |
0 |
+110 |
0 |
+150 |
0 |
+225 |
0 |
+180 |
0 |
+150 |
0 |
+275 |
0 |
+220 |
0 |
+150 |
0 |
|
9 |
1,5 |
9,30 |
8,25 |
7,50 |
+138 |
+110 |
+150 |
+225 |
+180 |
+150 |
+275 |
+220 |
+150 |
|||||||||
|
9 |
2 |
9,50 |
8,00 |
7,00 |
+157 |
+125 |
+150 |
+250 |
+200 |
+150 |
+313 |
+250 |
+150 |
|||||||||
|
10 |
1,5 |
10,30 |
9,25 |
8,50 |
+138 |
+110 |
+150 |
+225 |
+180 |
+150 |
+275 |
+220 |
+150 |
|||||||||
|
10 |
2 |
10,50 |
9,00 |
8,00 |
+157 |
+125 |
+150 |
+250 |
+200 |
+150 |
+313 |
+250 |
+150 |
|||||||||
|
11 |
2 |
11,50 |
10,00 |
9,00 |
+157 |
+125 |
+180 |
+250 |
+200 |
+180 |
+313 |
+250 |
+180 |
|||||||||
|
11 |
3 |
11,50 |
9,50 |
8,00 |
+175 |
+140 |
+180 |
+280 |
+224 |
+180 |
+350 |
+280 |
+180 |
|||||||||
|
12 |
2 |
12,50 |
11,00 |
10,00 |
+163 |
+130 |
+180 |
+265 |
+212 |
+180 |
+332 |
+265 |
+180 |
|||||||||
|
12 |
3 |
12,50 |
10,50 |
9,00 |
+188 |
+150 |
+180 |
+295 |
+236 |
+180 |
+375 |
+300 |
+180 |
|||||||||
|
14 |
2 |
14,50 |
13,00 |
12,00 |
+163 |
+130 |
+180 |
+265 |
+212 |
+180 |
+332 |
+265 |
+180 |
|||||||||
|
14 |
3 |
14,50 |
12,50 |
11,00 |
+188 |
+150 |
+180 |
+295 |
+236 |
+180 |
+375 |
+300 |
+180 |
|||||||||
|
16 |
2 |
16,50 |
15,00 |
14,00 |
+163 |
+130 |
+180 |
+265 |
+212 |
+180 |
+332 |
+265 |
+180 |
|||||||||
|
16 |
4 |
16,50 |
14,00 |
12,00 |
+225 |
+180 |
+180 |
+350 |
+280 |
+180 |
+444 |
+355 |
+180 |
|||||||||
|
18 |
2 |
18,50 |
17,00 |
16,00 |
+163 |
+130 |
+180 |
+265 |
+212 |
+180 |
+332 |
+265 |
+180 |
|||||||||
|
18 |
4 |
18,50 |
16,00 |
14,00 |
+225 |
+180 |
+180 |
+350 |
+280 |
+180 |
+444 |
+355 |
+180 |
|||||||||
|
20 |
2 |
20,50 |
19,00 |
18,00 |
+163 |
+130 |
+210 |
+265 |
+212 |
+210 |
+332 |
+265 |
+210 |
|||||||||
|
20 |
4 |
20,50 |
18,00 |
16,00 |
+225 |
+180 |
+210 |
+350 |
+280 |
+210 |
+444 |
+355 |
+210 |
|||||||||
|
22 |
3 |
22,50 |
20,50 |
19,00 |
+188 |
+150 |
+210 |
+295 |
+236 |
+210 |
+375 |
+300 |
+210 |
|||||||||
|
22 |
5 |
22,50 |
19,50 |
17,00 |
+238 |
+190 |
+210 |
+375 |
+300 |
+210 |
+469 |
+375 |
+210 |
|||||||||
|
24 |
3 |
24,50 |
22,50 |
21,00 |
+213 |
+170 |
+210 |
+332 |
+265 |
+210 |
+419 |
+335 |
+210 |
|||||||||
|
24 |
5 |
24,50 |
21,50 |
19,00 |
+250 |
+200 |
+210 |
+394 |
+315 |
+210 |
+500 |
+400 |
+210 |
|||||||||
|
26 |
3 |
26,50 |
24,50 |
23,00 |
+213 |
+170 |
+210 |
+332 |
+265 |
+210 |
+419 |
+335 |
+210 |
|||||||||
|
26 |
5 |
26,50 |
23,50 |
21,00 |
+250 |
+200 |
+210 |
+294 |
+315 |
+210 |
+500 |
+400 |
+210 |
|||||||||
|
28 |
3 |
28,50 |
26,50 |
25,00 |
+213 |
+170 |
+210 |
+332 |
+265 |
+210 |
+419 |
+335 |
+210 |
|||||||||
|
28 |
5 |
28,50 |
25,50 |
23,00 |
+250 |
+200 |
+210 |
+294 |
+315 |
+210 |
+500 |
+400 |
+210 |
|||||||||
|
30 |
3 |
30,50 |
28,50 |
27,00 |
+213 |
+170 |
+210 |
+332 |
+265 |
+210 |
+419 |
+335 |
+210 |
|||||||||
|
30 |
6 |
31,00 |
27,00 |
24,00 |
+275 |
+220 |
+210 |
+444 |
+355 |
+210 |
+563 |
+450 |
+210 |
|||||||||
|
32 |
6 |
33,00 |
29,00 |
26,00 |
+275 |
+220 |
+250 |
+444 |
+355 |
+250 |
+563 |
+450 |
+250 |
|||||||||
|
34 |
6 |
35,00 |
31,00 |
28,00 |
+275 |
+220 |
+250 |
+444 |
+355 |
+250 |
+563 |
+450 |
+250 |
|||||||||
|
36 |
6 |
37,00 |
33,00 |
30,00 |
+275 |
+220 |
+250 |
+444 |
+355 |
+250 |
+563 |
+450 |
+250 |
|||||||||
|
38 |
7 |
39,00 |
34,50 |
31,00 |
+300 |
+240 |
+250 |
+469 |
+375 |
+250 |
+594 |
+475 |
+250 |
|||||||||
|
38 |
10 |
39,00 |
33,00 |
28,00 |
+325 |
+260 |
+250 |
+532 |
+425 |
+250 |
+663 |
+530 |
+250 |
|||||||||
|
40 |
7 |
41,00 |
36,50 |
33,00 |
+300 |
+240 |
+250 |
+469 |
+375 |
+250 |
+594 |
+475 |
+250 |
|||||||||
|
40 |
10 |
41,00 |
35,00 |
30,00 |
+325 |
+260 |
+250 |
+532 |
+425 |
+250 |
+663 |
+530 |
+250 |
|||||||||
|
42 |
7 |
43,00 |
38,50 |
35,00 |
+300 |
+240 |
+250 |
+469 |
+375 |
+250 |
+594 |
+475 |
+250 |
|||||||||
|
42 |
10 |
43,00 |
37,00 |
32,00 |
+325 |
+260 |
+250 |
+532 |
+425 |
+250 |
+663 |
+530 |
+250 |
|||||||||
|
44 |
7 |
45,00 |
40,50 |
37,00 |
+300 |
+240 |
+250 |
+469 |
+375 |
+250 |
+594 |
+475 |
+250 |
|||||||||
|
44 |
12 |
45,00 |
38,00 |
32,00 |
+350 |
+280 |
+250 |
+563 |
+450 |
+250 |
+700 |
+560 |
+250 |
|||||||||
|
46 |
8 |
47,00 |
42,00 |
38,00 |
+325 |
+260 |
+250 |
+532 |
+425 |
+250 |
+663 |
+530 |
+250 |
|||||||||
|
46 |
12 |
47,00 |
40,00 |
34,00 |
+400 |
+320 |
+250 |
+625 |
+500 |
+250 |
+788 |
+630 |
+250 |
|||||||||
|
48 |
8 |
49,00 |
44,00 |
40,00 |
+325 |
+260 |
+250 |
+532 |
+425 |
+250 |
+663 |
+530 |
+250 |
|||||||||
|
48 |
12 |
49,00 |
42,00 |
36,00 |
+400 |
+320 |
+250 |
+625 |
+500 |
+250 |
+788 |
+630 |
+250 |
|||||||||
|
50 |
8 |
51,00 |
46,00 |
42,00 |
+325 |
+260 |
+250 |
+532 |
+425 |
+250 |
+663 |
+530 |
+250 |
|||||||||
|
50 |
12 |
51,00 |
44,00 |
38,00 |
+400 |
+320 |
+250 |
+625 |
+500 |
+250 |
+788 |
+630 |
+250 |
|||||||||
|
52 |
8 |
53,00 |
48,00 |
44,00 |
+325 |
+260 |
+300 |
+532 |
+425 |
+300 |
+663 |
+530 |
+300 |
|||||||||
|
52 |
12 |
53,00 |
46,00 |
40,00 |
+400 |
+320 |
+300 |
+625 |
+500 |
+300 |
+788 |
+630 |
+300 |
|||||||||
|
55 |
9 |
56,00 |
50,50 |
46,00 |
+350 |
+280 |
+300 |
+563 |
+450 |
+300 |
+700 |
+560 |
+300 |
|||||||||
|
55 |
14 |
57,00 |
48,00 |
41,00 |
+425 |
+340 |
+300 |
+663 |
+530 |
+300 |
+838 |
+670 |
+300 |
|||||||||
|
60 |
9 |
61,00 |
55,50 |
51,00 |
+350 |
+280 |
+300 |
+563 |
+450 |
+300 |
+700 |
+560 |
+300 |
|||||||||
|
60 |
14 |
62,00 |
53,00 |
46,00 |
+425 |
+340 |
+300 |
+663 |
+530 |
+300 |
+838 |
+670 |
+300 |
|||||||||
|
65 |
10 |
66,00 |
60,00 |
55,00 |
+350 |
+280 |
+300 |
+563 |
+450 |
+300 |
+700 |
+560 |
+300 |
|||||||||
|
65 |
16 |
67,00 |
57,00 |
49,00 |
+450 |
+360 |
+300 |
+700 |
+560 |
+300 |
+888 |
+710 |
+300 |
|||||||||
|
70 |
10 |
71,00 |
65,00 |
60,00 |
+350 |
+280 |
+300 |
+563 |
+450 |
+300 |
+700 |
+560 |
+300 |
|||||||||
|
70 |
16 |
72,00 |
62,00 |
54,00 |
+450 |
+360 |
+300 |
+700 |
+560 |
+300 |
+888 |
+710 |
+300 |
|||||||||
|
75 |
10 |
76,00 |
70,00 |
65,00 |
+350 |
+280 |
+300 |
+563 |
+450 |
+300 |
+700 |
+560 |
+300 |
|||||||||
|
75 |
16 |
77,00 |
67,00 |
59,00 |
+450 |
+360 |
+300 |
+700 |
+560 |
+300 |
+888 |
+710 |
+300 |
|||||||||
|
80 |
10 |
81,00 |
75,00 |
70,00 |
+350 |
+280 |
+300 |
+563 |
+450 |
+300 |
+700 |
+560 |
+300 |
|||||||||
|
80 |
16 |
82,00 |
72,00 |
64,00 |
+450 |
+360 |
+300 |
+700 |
+560 |
+300 |
+888 |
+710 |
+300 |
|||||||||
|
85 |
12 |
86,00 |
79,00 |
73,00 |
+400 |
+320 |
+350 |
+625 |
+500 |
+350 |
+788 |
+630 |
+350 |
|||||||||
|
85 |
18 |
87,00 |
76,00 |
67,00 |
+475 |
+380 |
+350 |
+750 |
+600 |
+350 |
+938 |
+750 |
+350 |
|||||||||
|
90 |
12 |
91,00 |
84,00 |
78,00 |
+400 |
+320 |
+350 |
+625 |
+500 |
+350 |
+788 |
+630 |
+350 |
|||||||||
|
90 |
18 |
92,00 |
81,00 |
72,00 |
+475 |
+380 |
+350 |
+750 |
+600 |
+350 |
+938 |
+750 |
+350 |
|||||||||
|
95 |
12 |
96,00 |
89,00 |
83,00 |
+425 |
+340 |
+350 |
+663 |
+530 |
+350 |
+838 |
+670 |
+350 |
|||||||||
|
95 |
18 |
97,00 |
86,00 |
77,00 |
+500 |
+400 |
+350 |
+788 |
+630 |
+350 |
+1000 |
+800 |
+350 |
|||||||||
|
100 |
12 |
101,00 |
94,00 |
88,00 |
+425 |
+340 |
+350 |
+663 |
+530 |
+350 |
+838 |
+670 |
+350 |
|||||||||
|
100 |
20 |
102,00 |
90,00 |
80,00 |
+500 |
+400 |
+350 |
+788 |
+630 |
+350 |
+1000 |
+800 |
+350 |
|||||||||
|
110 |
12 |
111,00 |
104,00 |
98,00 |
+425 |
+340 |
+350 |
+663 |
+530 |
+350 |
+838 |
+670 |
+350 |
|||||||||
|
110 |
20 |
112,00 |
100,00 |
90,00 |
+500 |
+400 |
+350 |
+788 |
+630 |
+350 |
+1000 |
+800 |
+350 |
|||||||||
|
120 |
14 |
122,00 |
113,00 |
106,00 |
+450 |
+360 |
+350 |
+700 |
+560 |
+350 |
+888 |
+710 |
+350 |
|||||||||
|
120 |
22 |
122,00 |
109,00 |
98,00 |
+525 |
+420 |
+350 |
+838 |
+670 |
+350 |
+1063 |
+850 |
+350 |
|||||||||
|
130 |
14 |
132,00 |
123,00 |
116,00 |
+450 |
+360 |
+400 |
+700 |
+560 |
+400 |
+888 |
+710 |
+400 |
|||||||||
|
130 |
22 |
132,00 |
119,00 |
108,00 |
+525 |
+420 |
+400 |
+838 |
+670 |
+400 |
+1063 |
+850 |
+400 |
|||||||||
|
140 |
14 |
142,00 |
133,00 |
126,00 |
+450 |
+360 |
+400 |
+700 |
+560 |
+400 |
+888 |
+710 |
+400 |
|||||||||
|
140 |
24 |
142,00 |
128,00 |
116,00 |
+563 |
+450 |
+400 |
+888 |
+710 |
+400 |
+1125 |
+900 |
+400 |
|||||||||
|
150 |
16 |
152,00 |
142,00 |
134,00 |
+475 |
+380 |
+400 |
+750 |
+600 |
+400 |
+938 |
+750 |
+400 |
|||||||||
|
150 |
24 |
152,00 |
138,00 |
126,00 |
+563 |
+450 |
+400 |
+888 |
+710 |
+400 |
+1125 |
+900 |
+400 |
|||||||||
Таблица 9
|
Длина свинчивания, мм |
± Ep |
Epl |
± Ep |
Epl |
|
мкм |
||||
|
Вид резьбы |
||||
|
Наружная |
Внутренняя |
|||
|
До 32 |
5 |
12 |
6 |
14 |
|
Св. 32 до 50 |
6 |
14 |
7 |
16 |
|
« 50 « 80 |
7 |
16 |
8 |
18 |
|
« 80 « 120 |
8 |
18 |
10 |
22 |
|
« 120 « 180 |
10 |
23 |
12 |
27 |
|
« 180 « 270 |
12 |
25 |
14 |
31 |
|
« 270 « 400 |
14 |
31 |
16 |
35 |
|
« 400 |
16 |
35 |
18 |
39 |
Примечание. Значения Epl относятся к расстояниям между любыми витками резьбы в пределах длины свинчивания.
Таблица 10
|
Шаг Р, мм |
± |
|
|
Вид резьбы |
||
|
Наружная |
Внутренняя |
|
|
1,5 |
15' |
18' |
|
2 |
13 |
16 |
|
3 |
12 |
15 |
|
4 - 5 |
11 |
14 |
|
6 - 9 |
10 |
13 |
|
10 - 20 |
9 |
12 |
|
22 - 24 |
8 |
11 |
6. ОБОЗНАЧЕНИЯ
6.1. Обозначение поля допуска трапецеидальной резьбы состоит из обозначения поля допуска среднего диаметра, т.е. цифры, обозначающей степень точности, и буквы, обозначающей основное отклонение.
Например: 4е, 4Н.
6.2. В условном обозначении резьбы обозначение поля допуска должно следовать за обозначением размера резьбы.
Например: Тr40×7-4е;
Тr40×7-4Н.
То же, левой резьбы: Tr40×7LH-4е;
Тr40×7LН-4H.
6.3. В условное обозначение размера многозаходной резьбы должны входить числовое значение хода и в скобках буква Р и числовое значение шага.
Например: Тr70×20(Р10)-6е;
Тr70×20(Р10)-6Н.
То же, левой резьбы: Тr70×20(Р10)LH-6е.
Tr70×20(P10)LH-6H.
6.4. Длина свинчивания N в условном обозначении резьбы не указывается.
Длина свинчивания L при необходимости указывается в миллиметрах за обозначением поля допуска.
Например: Тr70×20(Р10)-6e-145.
6.5. Посадка в резьбовом соединении обозначается дробью, в числителе которой указывают обозначение поля допуска внутренней резьбы, а в знаменателе - обозначение поля допуска наружной резьбы.
Например: Тr52×8-4Н/4е;
Тr52×8LH-4Н/4е.
6.6. В технической документации ссылка на настоящий стандарт излагается в следующей редакции:
- в технических требованиях отраслевых стандартов, в групповых чертежах, нормалях: «Резьба трапецеидальная - по ОСТ 1 02556-85 - ..., поле допуска...*»;
_____________
* Указывается принятое для конкретной детали поле допуска.
- в технических требованиях чертежей: «Резьба трапецеидальная - по ОСТ 1 02556-85», если на чертеже указано поле допуска.
7. ТРЕБОВАНИЯ, ПРЕДЪЯВЛЯЕМЫЕ К РЕЗЬБЕ
7.1. Самоторможение винтовой пары скольжения обеспечивается при условии:
7.2. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.
7.3. Шероховатость поверхностей боковых сторон, радиусов скруглений по вершинам и наружного диаметра профиля наружной резьбы должна быть не более Ra = 0,4 мкм, остальных поверхностей профиля наружной и внутренней резьбы - не более Ra = 1,6 мкм.
7.4. На окончательно обработанной поверхности профиля резьбы след от кромки режущего инструмента не допускается.
7.5. Осевой люфт винтовой пары скольжения должен быть не более, в миллиметрах:
δ ≤ 0,000268 (ES + /ei/).
Расчет люфта следует округлить до 0,001 мм.
7.6. Допуски несоосности резьбы внутреннего диаметра гайки и наружного диаметра винта относительно осей гайки и винта должны быть не более (0,015 + 0,0002D1) мм и (0,010 + 0,0002d) мм - соответственно.
Расчет допуска следует округлить до 0,001 мм.
7.7. Погрешность измерения параметров резьбы, включающая в себя все составляющие, зависящие от измерительных средств, установочных мер, температурных деформаций, базирования и т.д., должна быть не более 1/3 от допуска на измеряемый параметр.
7.8. Трещины на резьбовой поверхности винта и гайки не допускаются. Контроль трещин - сплошной.
7.9. Резьба винтовых пар скольжения механизмов управления с параметрами по настоящему стандарту:
- рассчитывается по методике 3822;
- изготавливается в соответствии с методическими указаниями МУ 1.4.1526-85;
- испытывается по методике 6797.
СОДЕРЖАНИЕ
