ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
|
|
НАЦИОНАЛЬНЫЙ |
ГОСТ
Р (ИСО
525:1999, |
КРУГИ ШЛИФОВАЛЬНЫЕ И ЗАТОЧНЫЕ
Технические условия
|
|
Москва
|
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1. РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении (ВНИИНМАШ)»
2. ВНЕСЕН Техническим комитетом по стандартизации ТК 95 «Инструмент»
3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2007 г. № 339-ст
4. Настоящий стандарт включает в себя модифицированные основные нормативные положения следующих международных стандартов:
ИСО 525:1999 «Абразивная продукция на связке. Общие требования» (ISO 525:1999 «Bonded abrasive products - General requirements», MOD);
ИСО 603-1:1999 «Абразивная продукция на связке. Размеры. Часть 1. Круги шлифовальные для межцентрового наружного круглого шлифования» (ISO 603-1:1999 «Bonded abrasive products - Dimensions - Part 1: Grinding wheels for external cylindrical grinding between centres», MOD);
ИСО 603-2:1999 «Абразивная продукция на связке. Размеры. Часть 2. Круги шлифовальные для бесцентрового наружного круглого шлифования» (ISO 603-2:1999 «Bonded abrasive products - Dimensions - Part 1: Grinding wheels for external cylindrical grinding between centres», MOD);
ИСО 603-3:1999 «Абразивная продукция на связке. Размеры. Часть 3. Круги шлифовальные для внутреннего круглого шлифования» (ISO 603-3:1999 «Bonded abrasive products - Dimensions - Part 3: Grinding wheels for internal cylindrical grinding», MOD);
ИСО 603-4:1999 «Абразивная продукция на связке. Размеры. Часть 4. Круги шлифовальные для плоского шлифования» (ISO 603-4:1999 «Bonded abrasive products - Dimensions - Part 4: Grinding wheels for surface grinding/peripheral grinding», MOD);
ИСО 603-5:1999 «Абразивная продукция на связке. Размеры. Часть 5. Круги шлифовальные для торцового шлифования» (ISO 603-5:1999 «Bonded abrasive products - Dimensions - Part 5: Grinding wheels for surface grinding/face grinding», MOD);
ИСО 603-6:1999 «Абразивная продукция на связке. Размеры. Часть 6. Круги для заточки режущего инструмента» (ISO 603-6:1999 «Bonded abrasive products - Dimensions - Part 6: Grinding wheels for tool and tool room grinding», MOD);
ИСО 13942:2000 «Абразивная продукция на связке. Предельные отклонения размеров и допуски биений» (ISO 13942:2000 «Bonded abrasive products - Limit deviations and run-out tolerances», MOD).
При этом дополнительные положения, учитывающие потребности национальной экономики и особенности национальной стандартизации, выделены курсивом
5. ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
|
КРУГИ ШЛИФОВАЛЬНЫЕ И ЗАТОЧНЫЕ Технические условия Grinding and tool-grinding wheels. Specifications |
Дата введения - 2009-01-01
1. Область применения
Настоящий стандарт распространяется на шлифовальные и заточные круги на керамической (V), бакелитовой (В), вулканитовой (R) связках зернистостями от F36 и мельче.
Стандарт не распространяется на круги для ручных машин.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52381-2005 (ИСО 8486-1:1996, ИСО 6344-2:1998, ИСО 9138:1993, ИСО 9284:1992) Материалы абразивные. Зернистость и зерновой состав шлифовальных порошков. Контроль зернового состава
ГОСТ Р 52587-2006 Инструмент абразивный. Обозначения и методы измерения твердости
ГОСТ Р 52588-2006 (ЕН 12413:1999, ЕН 13743:2001) Инструмент абразивный. Требования безопасности
ГОСТ Р 52710-2007 Инструмент абразивный. Акустический метод определения твердости и звуковых индексов по скорости распространения акустических волн
ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 577-68 Индикаторы часового типа с ценой деления 0,01 мм. Технические условия
ГОСТ 801-78 Сталь подшипниковая. Технические условия
ГОСТ 1050-88 Прокат сортовой, калиброванный со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ 3060-86 Круги шлифовальные. Допустимые неуравновешенные массы и метод их измерения
ГОСТ 3647-80 Материалы шлифовальные. Классификация. Зернистость и зерновой состав. Методы контроля
ГОСТ 4543-71 Прокат из легированной конструкционной стали. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 27595-88 Материалы шлифовальные и инструменты абразивные. Упаковка, маркировка, транспортирование и хранение
ГОСТ 30513-97 Инструмент абразивный и алмазный. Методы испытаний на безопасность
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
закрытая рабочая зона: Зона, в которой проводят шлифование на стационарных станках с принудительной механической подачей, включая подвод и отвод детали или шлифовального круга; при этом работающий защищен от возможного разрыва шлифовального круга.
4. Классификация и размеры
4.1. Круги следует изготовлять следующих типов:
1 - прямого профиля;
2 - кольцевые;
3 - с коническим профилем;
4 - с двусторонним коническим профилем;
5 - с выточкой;
6 - чашечные цилиндрические;
7 - с двусторонней выточкой;
10 - с двусторонней выточкой и ступицей;
11 - чашечные конические;
12, 14 - тарельчатые;
20 - с выборкой;
21 - с двусторонней выборкой;
22 - с выборкой и выточкой;
23 - с выборкой и выточкой на одной стороне;
24 - с выборкой и выточкой на одной стороне и с выточкой на другой стороне;
25 - с выборкой и выточкой на одной стороне и выборкой на другой стороне;
26 - с выборкой и выточкой на обеих сторонах;
35 - торцовый прямого профиля;
36 - прямого профиля с запрессованными крепежными элементами;
37 - кольцевой с запрессованными крепежными элементами;
38 - с односторонней ступицей;
39 - с двусторонней ступицей.
4.2. Размеры кругов должны соответствовать указанным на рисунках 1 - 23 и в таблицах 1 - 20.

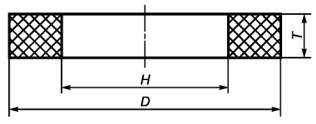

Рисунок 1 - Круги типа 1
Таблица 1
В миллиметрах
|
Т |
Н |
|
|
6 |
6; 10; 13 |
2,5 |
|
8 |
6; 10; 13; 16 |
2,5 |
|
10 |
6; 10; 13; 16; 20 |
4,0 |
|
13 |
4; 6; 10; 13; 16; 20 |
4,0; 6,0 |
|
16 |
6; 10; 13; 16; 20; 25; 32 |
6,0 |
|
20 |
6; 8; 10; 13; 16; 20; 25; 32 |
6,0 |
|
25 |
6; 8; 10; 13; 16; 20; 25; 32; 40 |
6,0 |
|
32 |
6; 10; 13; 16; 20; 25; 32; 40; 50 |
10,0; 13,0 |
|
40 |
6; 10; 13; 16; 20; 25; 32; 40; 50 |
10,0; 13,0; 16,0 |
|
50 |
6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63 |
10,0; 13,0; 16,0 |
|
63 |
6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63 |
16,0; 20,0; |
|
80 |
6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63 |
20,0; 32,0 |
|
100 |
1,0; 1,3; 1,6; 2; 2,5; 3,2; 4; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63; 80 |
16,0; 20,0; 32,0 |
|
125 |
1,0; 1,3; 1,6; 2; 2,5; 3,2; 4; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63; 80 |
20,0; 32,0; 50,8 |
|
150 |
1,6; 2; 2,5; 3,2; 4; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63; 80; 100 |
20,0; 32,0; 50,8; 65,0 |
|
175 |
4; 6; 8; 10; 13; 16; 20; 25; 32; 40 |
20,0; 32,0 |
|
180 |
6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63 |
20,0; 32,0 |
|
200 |
2,0; 2,5; 3,2; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160 |
20,0; 25,0; 32,0; 50,8; 76,2 |
|
250 |
3,2; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125 |
32,0; 50,8; 76,2; 127,0 |
|
300 |
5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160; 200 |
32,0; 50,8; 76,2; 127,0 |
|
350 (356) |
6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63; 75; 80; 100; 125; 150; 160; 200 |
76,2; 127,0; 203,2 |
|
400 (406) |
6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160; 200 |
127,0; 203,2 |
|
450 (457) |
8; 10; 13; 16; 20; 25; 32; 40; 50; 63; 80; 100 |
127,0; 203,2 |
|
500 (508) |
10; 13; 16; 20; 25; 32; 40; 50; 80; 63; 100; 125; 150; 160; 200; 250; 315; 400; 500; 600 |
127,0; 203,2; 304,8 |
|
600 (610) |
10; 13; 16; 20; 25; 32; 40; 50; 80; 63; 100; 125; 150; 160; 200; 250; 315; 400; 500; 600 |
203,2; 304,8 |
|
750 (762) |
16; 20; 25; 32; 40; 50; 80; 63; 100; 125; 150; 160; 200; 250; 315; 400; 500; 600 |
304,8 |
|
800 (813) |
20; 25; 30; 40; 50; 63; 80; 100; 125 |
304,8 |
|
900 (914) |
20; 25; 32; 40; 50; 63; 80; 100; 125; 150 |
304,8; 400,0; (406,4) |
|
1060 (1067) |
20; 25; 30; 40; 50; 63; 80; 100; 125; 150 |
304,8; 400,0; (406,4) |
|
1250 |
50; 63; 80; 100; 125; 150 |
508,0 |
|
Примечания 1. По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. 2. Размеры, заключенные в скобках, применять не рекомендуется. 3. Допускается образовывать высоту T ³ 200 мм более чем из одного круга. |
||
Рисунок 2 - Круги типа 2
Таблица 2
В миллиметрах
|
D |
T |
W |
|
125 |
70 |
18 |
|
150 |
80 |
16 |
|
180 |
80 |
20 |
|
200 |
75 |
38 |
|
200 |
80 |
38 |
|
200 |
90 |
25 |
|
200 |
100 |
20 |
|
300 |
80 |
48 |
|
300 |
100 |
32 |
|
350 (356) |
125 |
35 |
|
400 (406) |
63 |
48 |
|
400 (406) |
125 |
40; 48 |
|
450 (457) |
125 |
35; 75; 100 |
|
450 (457) |
150 |
100 |
|
500 (508) |
100 |
50 |
|
500 (508) |
125 |
50 |
|
500 (508) |
150 |
60 |
|
600 (610) |
100 |
60 |
|
600 (610) |
125 |
60 |
|
600 (610) |
150 |
60 |
|
Примечания 1. По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. 2. Размеры, заключенные в скобках, применять не рекомендуется. |
||

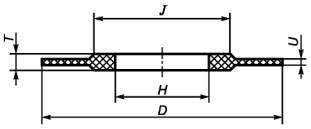

Рисунок 3 - Круги типа 3
Таблица 3
В миллиметрах
|
D |
T |
Н |
J |
U |
|
js16 |
± 1,0 |
|||
|
63 |
10 |
10,0 |
25 |
3,0 |
|
80 |
5 |
13,0 |
40 |
1,0 |
|
10 |
20,0 |
53 |
2,0 |
|
|
13 |
49 |
|||
|
100 |
6 |
50 |
1,5 |
|
|
13 |
45 |
3,0 |
||
|
16 |
60 |
2,0 |
||
|
125 |
7 |
20,0; 32,0 |
63 |
|
|
150 |
8 |
32,0; 50,8 |
75 |
|
|
13 |
90 |
|||
|
16 |
||||
|
20 |
61 |
5,5 |
||
|
175 |
10 |
32,0 |
85 |
3,0 |
|
200 |
10 |
32,0; 50,8 |
110 |
|
|
13 |
100 |
|||
|
16 |
145 |
|||
|
250 |
8 |
32,0; 76,2 |
234 |
|
|
10 |
230 |
|||
|
14 |
125 |
|||
|
300 |
8 |
76,2; 127,0 |
290 |
|
|
10 |
286 |
|||
|
25 |
179 |
|||
|
32 |
141 |
|||
|
350 (356) |
25 |
76,2; 127,0 |
278 |
4,0 |
|
40 |
152 |
|||
|
400 (406) |
25 |
331 |
5,0 |
|
|
40 |
279 |
|||
|
50 |
153 |
|||
|
450 (457) |
20 |
127,0 |
338 |
|
|
25 |
301 |
|||
|
32 |
249 |
|||
|
500 (508) |
32 |
203,2 |
407 |
|
|
Примечания 1. По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. 2. Размеры, заключенные в скобках, применять не рекомендуется. |
||||

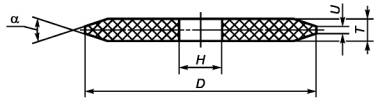

Рисунок 4 - Круги типа 4
Таблица 4
В миллиметрах
|
D |
T |
Н |
U |
α |
|
± 1,0 |
+2° |
|||
|
250 |
10; 13; 16; 20 |
76,2 |
4 |
40° |
|
300 |
20 |
127,0 |
5 |
|
|
25 |
6 |
60° |
||
|
32 |
8 |
|||
|
350 |
8 |
160,0 |
3 |
|
|
13, 25 |
127,0 |
5 |
40° |
|
|
32 |
8 |
|||
|
400 |
16 |
4 |
||
|
20; 25; 32 |
5 |
|||
|
8; 10; 13 |
203,2 |
3 |
60° |
|
|
500 |
32 |
8 |
40° |
|
|
Примечание По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. |
||||

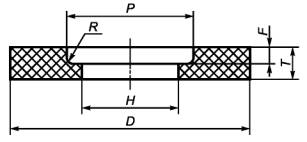

Рисунок 5 - Круги типа 5
Таблица 5
В миллиметрах
|
D |
T |
Н |
Р |
F |
Rmax |
|
10 |
13 |
2,5 |
5 |
6 |
3,2 |
|
13 |
4,0 |
8 |
|||
|
16 |
6 |
8 |
|||
|
20 |
10 |
||||
|
16 |
10 |
6,0 |
10 |
4 |
|
|
16 |
6 |
||||
|
20 |
8 |
||||
|
20 |
13 |
13 |
6 |
||
|
20 |
8 |
||||
|
32 |
16 |
||||
|
40 |
20 |
||||
|
25 |
10 |
6,0; 10,0 |
16 |
4 |
|
|
16 |
6 |
||||
|
25 |
10 |
||||
|
32 |
13 |
16 |
|||
|
32 |
13 |
16 |
6 |
||
|
20 |
8 |
||||
|
25 |
13 |
||||
|
32 |
12 |
||||
|
40 |
16 |
13,0 |
20 |
6 |
|
|
25 |
10 |
||||
|
32 |
16 |
||||
|
40 |
15 |
||||
|
50 |
25 |
||||
|
50 |
16 |
16,0; 20,0 |
32 |
6 |
|
|
25 |
10 |
||||
|
40 |
15 |
||||
|
50 |
16 |
||||
|
63 |
25 |
40 |
10 |
||
|
40 |
15 |
||||
|
50 |
20 |
||||
|
80 |
32 |
20,0 |
40 |
16 |
|
|
40 |
45 |
15 |
|||
|
50 |
20 |
||||
|
63 |
25 |
||||
|
100 |
32 |
20,0; 32,0 |
50 |
16 |
|
|
40 |
15 |
||||
|
50 |
20 |
||||
|
63 |
25 |
||||
|
125 |
32 |
65 |
16 |
||
|
40 |
63 |
15 |
|||
|
50 |
20 |
||||
|
63 |
25 |
||||
|
150 |
25 |
80 |
10; 16 |
||
|
32 |
13 |
||||
|
40 |
15 |
||||
|
50 |
20 |
||||
|
63 |
25 |
||||
|
175 |
32 |
32,0 |
90 |
16 |
|
|
180 |
25 |
100 |
10 |
||
|
32 |
13 |
||||
|
200 |
25 |
32,0; 50,8; 76,2 |
110 |
10 |
|
|
32 |
13 |
||||
|
40 |
110; 114 |
20 |
|||
|
50 |
100 |
20 |
|||
|
63 |
25 |
||||
|
100 |
114 |
£ T/2 |
|||
|
125 |
|||||
|
250 |
25 |
50,8; 76,2; 127,0 |
160 |
5,0 |
|
|
32 |
150 |
13 |
|||
|
40 |
13; 20 |
||||
|
63 |
160 |
£ T/2 |
|||
|
100 |
|||||
|
125 |
|||||
|
160 |
|||||
|
200 |
|||||
|
250 |
|||||
|
300 |
40; 45 |
76,2; 127,0 |
150 |
13; 20 |
|
|
50 |
13; 25 |
||||
|
63 |
200 |
30 |
|||
|
100 |
190 |
£ T/2 |
|||
|
125 |
|||||
|
160 |
|||||
|
200 |
|||||
|
250 |
|||||
|
350 (356) |
40 |
76,2; 127,0 |
215 |
13 |
|
|
50 |
|||||
|
100 |
203 |
£ T/2 |
|||
|
125 |
|||||
|
160 |
|||||
|
200 |
|||||
|
250 |
|||||
|
315 |
|||||
|
400 |
|||||
|
500 |
|||||
|
600 |
|||||
|
400 (406) |
25 |
127,0; 203,2 |
280 |
||
|
40 |
215; 280 |
13 |
|||
|
50 |
215 |
13; 25 |
|||
|
63 |
280 |
£ T/2 |
5,0 |
||
|
100 |
|||||
|
125 |
|||||
|
160 |
|||||
|
200 |
|||||
|
250 |
|||||
|
450 (457) |
40 |
13 |
|||
|
50 |
|||||
|
63 |
215; 280 |
||||
|
80 |
25 |
||||
|
500 (508) |
40 |
203,2 |
400 |
13 |
|
|
50 |
|||||
|
63 |
|||||
|
80 |
25 |
||||
|
100 |
£ T/2 |
||||
|
125 |
|||||
|
160 |
|||||
|
200 |
|||||
|
250 |
|||||
|
315 |
|||||
|
400 |
|||||
|
500 |
|||||
|
600 |
|||||
|
600 (610) |
63 |
203,2 |
400 |
13 |
|
|
80 |
25 |
||||
|
100 |
50 |
||||
|
125 |
£ T/2 |
||||
|
160 |
|||||
|
200 |
|||||
|
250 |
|||||
|
315 |
|||||
|
400 |
|||||
|
500 |
|||||
|
600 |
|||||
|
750 (762) |
63 |
304,8 |
13 |
8,0 |
|
|
80 |
25 |
||||
|
100 |
50 |
||||
|
125 |
£ T/2 |
||||
|
160 |
|||||
|
200 |
|||||
|
250 |
|||||
|
315 |
|||||
|
400 |
|||||
|
500 |
|||||
|
600 |
|||||
|
800 (813) |
63 |
450 |
13 |
||
|
80 |
25 |
||||
|
100 |
50 |
||||
|
900 (914) |
63 |
13 |
|||
|
80 |
25 |
||||
|
100 |
50 |
||||
|
1060 (1067) |
63 |
304,8; 508,0 |
455; 720 |
13 |
|
|
80 |
25 |
||||
|
100 |
50 |
||||
|
125 |
60 |
||||
|
150 |
70 |
||||
|
Примечания 1. По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. 2. Размеры, заключенные в скобках, применять не рекомендуется. |
|||||
Рисунок 6 - Круги типа 6
Таблица 6
В миллиметрах
|
D |
T |
Н |
W |
Emin |
|
40 |
25 |
13,0 |
4 |
5 |
|
50 |
32 |
5 |
8 |
|
|
80 |
40 |
6 |
10 |
|
|
100 |
50 |
20,0 |
8 |
10 |
|
125 |
63 |
20,0; 32,0 |
8; 13 |
13; 16 |
|
150 |
80 |
32,0; 50,8 |
10; 16 |
16; 20 |
|
180 |
32,0; 76,2 |
16; 20 |
16; 20 |
|
|
200 |
40; 63; 80; 100; 125 |
32,0; 50,8; 76,2 |
16; 18; 20 |
13; 16; 20; 25 |
|
250 |
100; 125 |
76,2; 127,0 |
25 |
25 |
|
300 |
127,0 |
|||
|
Примечание - По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. |
||||

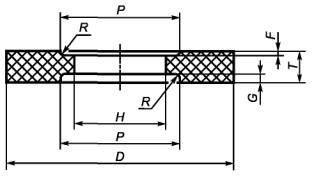

Рисунок 7 - Круги типа 7
Таблица 7
В миллиметрах
|
D |
T |
Н |
Р |
F |
G |
Rmax |
|
100 |
25 |
32,0 |
88 |
8 |
8 |
5,0 |
|
125 |
40 |
109 |
16 |
16 |
||
|
200 |
25 |
184 |
8 |
8 |
||
|
40 |
16 |
16 |
||||
|
250 |
80 |
76,2 |
150 |
20 |
20 |
|
|
160 |
40 |
35 |
||||
|
300 |
40 |
76,2; 127,0 |
6 |
6 |
||
|
50 |
10 |
10 |
||||
|
63 |
190 |
F + G £ T/2 |
||||
|
100 |
||||||
|
125 |
||||||
|
350 (356) |
40 |
127,0 |
215 |
10 |
10 |
|
|
50 |
||||||
|
400 (406) |
40 |
127,0; 203,2 |
||||
|
50 |
||||||
|
65 |
||||||
|
100 |
280 |
F + G £ T/2 |
||||
|
125 |
||||||
|
160 |
||||||
|
200 |
||||||
|
250 |
||||||
|
450 (457) |
50 |
127,0; 203,2 |
215; 280 |
10 |
10 |
|
|
63 |
13 |
13 |
||||
|
80 |
||||||
|
500 (508) |
40 |
203,2; 304,8 |
400 |
10 |
10 |
|
|
50 |
||||||
|
63 |
13 |
13 |
||||
|
80 |
||||||
|
500 (508) |
100 |
203,2; 304,8 |
400 |
F + G £ T/2 |
||
|
125 |
||||||
|
160 |
||||||
|
200 |
||||||
|
250 |
||||||
|
315 |
||||||
|
400 |
||||||
|
500 |
||||||
|
600 |
||||||
|
600 (610) |
50 |
400 |
10 |
10 |
||
|
63 |
13 |
13 |
||||
|
80 |
13 |
13 |
||||
|
100 |
13 |
25 |
||||
|
125 |
F + G £ T/2 |
|||||
|
160 |
||||||
|
200 |
||||||
|
250 |
||||||
|
315 |
||||||
|
400 |
||||||
|
500 |
||||||
|
600 |
||||||
|
750 (762) |
63 |
304,8 |
375 |
16 |
16 |
|
|
80 |
400 |
13 |
13 |
|||
|
100 |
13 |
25 |
||||
|
125 |
F + G £ T/2 |
|||||
|
160 |
||||||
|
200 |
||||||
|
250 |
||||||
|
315 |
||||||
|
400 |
||||||
|
500 |
||||||
|
600 |
||||||
|
900 (914) |
63 |
304,8 |
375 |
16 |
16 |
8,0 |
|
80 |
450 |
13 |
13 |
|||
|
100 |
13 |
25 |
||||
|
1060 (1067) |
63 |
304,8; 508,0 |
455; 720 |
13 |
13 |
|
|
80 |
||||||
|
100 |
25 |
25 |
||||
|
125 |
30 |
30 |
||||
|
150 |
||||||
|
Примечания 1. По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. 2. Размеры, заключенные в скобках, применять не рекомендуется. 3. Допускается образовывать высоту T ³ 200 мм более чем из одного круга. |
||||||
Рисунок 8 - Круги типа 10
Таблица 8
В миллиметрах
|
D |
T |
Н |
K |
F = G |
W |
|
+3 |
± 0,8 |
||||
|
150 |
8 |
32,0 |
65 |
2 |
6 |
|
10 |
3 |
||||
|
16 |
50,8 |
5 |
|||
|
200 |
10 |
3 |
|||
|
16 |
32,0 |
5 |
|||
|
250 |
10 |
76,2 |
125 |
3 |
8 |
|
20 |
6 |
||||
|
300 |
10 |
127,0 |
180 |
3 |
10 |
|
16 |
5 |
||||
|
Примечание - По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. |
|||||

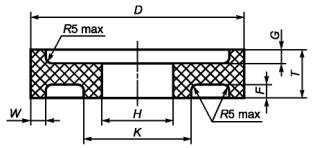

Рисунок 9 - Круги типа 11
Таблица 9
В миллиметрах
|
D |
T |
Н |
J |
K |
W |
Emin |
|
JS16 |
JS16 |
|||||
|
50 |
32 |
13,0 |
27 |
22 |
4 |
8 |
|
80 |
57 |
46 |
6 |
|||
|
100 |
25 |
20,0 |
50 |
10 |
10 |
|
|
40 |
20,0 |
71 |
58 |
8 |
10 |
|
|
125 |
20,0; 32,0 |
96 |
81 |
|||
|
50 |
32,0 |
87 |
70 |
13 |
19 |
|
|
100 |
56 |
19 |
13 |
|||
|
150 |
40 |
83 |
70 |
16 |
16 |
|
|
50 |
32,0 |
114 |
96 |
10 |
13 |
|
|
175 |
63 |
32,0 |
71; 100 |
88 |
19 |
19 |
|
180 |
50 |
32,0 |
144 |
120 |
13 |
13 |
|
250 |
140 |
100,0 |
200 |
155 |
30 |
40 |
|
300 |
150 |
150,0 |
247 |
190 |
35 |
|
|
Примечание - По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. |
||||||
Рисунок 10 - Круги типа 12
Таблица 10
В миллиметрах
|
D |
T |
Н |
J = K |
W |
Emin |
U |
|
JS16 |
± 1 |
|||||
|
80 |
10 |
13,0 |
31 |
4 |
6 |
2,5 |
|
100 |
13 |
20,0 |
36 |
5 |
7 |
3,2 |
|
125 |
13 |
20,0; 32,0 |
61 |
6 |
7 |
3,2 |
|
150 |
16 |
32,0 |
66 |
8 |
9 |
3,2 |
|
180 |
20 |
32,0 |
76 |
10 |
11 |
3,2 |
|
200 |
20 |
32,0 |
90 |
10 |
12 |
3,2 |
|
250 |
25 |
32,0 |
100 |
13 |
12 |
6,0 |
|
Примечание - По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. |
||||||
* Размеры для справок.

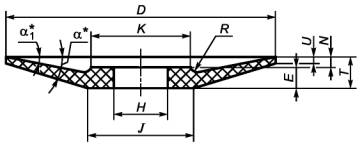

Рисунок 11 - Круги типа 14
Таблица 11
Размеры в миллиметрах
|
D |
T |
Н |
К |
N |
U |
Rmax |
a |
a1 |
Е |
J |
|
js16 |
± 1 |
± 1 |
js16 |
|||||||
|
100 |
10 |
20 |
40 |
4 |
3 |
3 |
15° |
10° |
6 |
48 |
|
150 |
32 |
80 |
- |
30° |
7° |
10 |
122 |
|||
|
16 |
60 |
6 |
4 |
15° |
10° |
60 |
||||
|
200 |
20 |
80 |
8 |
12 |
80 |
|||||
|
250 |
25 |
100 |
10 |
6 |
15 |
108 |
||||
|
300 |
127 |
185 |
- |
2 |
6 |
30° |
25 |
220 |
||
|
350 |
40 |
200 |
12 |
45° |
7° |
40 |
274 |
|||
|
Примечание - По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. |
||||||||||
* Размер для справок.
Рисунок 12 - Круги типа 20
* Размер для справок.

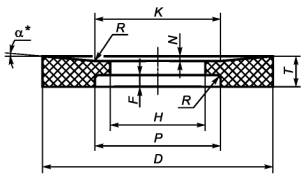

Рисунок 13 - Круги типа 21
Таблица 12
В миллиметрах
|
D |
T |
Н |
K |
a |
N |
Rmax |
|
+ 3,2 |
+ 0,8 |
|||||
|
250 |
13; 16; 20; 25; 32; 40 |
76,2 |
150 |
2° |
2 |
3,2 |
|
4° |
4 |
|||||
|
127,0 |
190 |
2° |
1 |
5,0 |
||
|
4° |
2 |
|||||
|
300 |
13; 16; 20; 25; 32; 40; 50 |
76,2 |
150 |
2° |
3 |
3,2 |
|
4° |
5 |
|||||
|
127,0 |
190 |
2° |
2 |
5,0 |
||
|
4° |
4 |
|||||
|
300 (356) |
20; 25; 32; 40; 50; 63 |
215 |
2° |
2 |
||
|
4° |
5 |
|||||
|
400 (406) |
20; 25; 32; 40; 50; 63; 80 |
2° |
3 |
|||
|
4° |
7 |
|||||
|
450 (457) |
2° |
4 |
||||
|
4° |
8 |
|||||
|
203,2 |
280 |
2° |
3 |
|||
|
500 (508) |
4° |
6 |
||||
|
400 |
2° |
2 |
8,0 |
|||
|
4° |
4 |
|||||
|
304,8 |
2° |
2 |
||||
|
4° |
4 |
|||||
|
600 (610) |
32; 40; 50; 63; 80; 100 |
203,2 |
2° |
4 |
||
|
4° |
7 |
|||||
|
304,8 |
2° |
4 |
||||
|
4° |
7 |
|||||
|
750 (762) |
32; 40; 50; 63; 80; 100; 125 |
2° |
6 |
|||
|
4° |
13 |
|||||
|
Примечания 1. По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. 2. Размеры, заключенные в скобках, применять не рекомендуется. |
||||||
* Размер для справок.

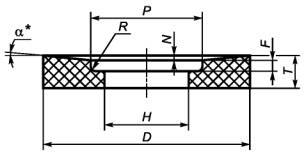

Рисунок 14 - Тип 22
* Размер для справок.

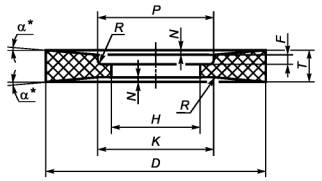

Рисунок 15 - Тип 23
Таблица 13
В миллиметрах
|
D |
Т |
Н |
K = Р |
F |
a |
N |
Rmax |
|
+ 3,2 |
+ 0,8 |
||||||
|
300 |
40; 50 |
76,2; 127,0 |
150 |
13 |
2 |
3 |
5,0 |
|
4 |
5 |
||||||
|
2 |
3 |
||||||
|
4 |
5 |
||||||
|
190 |
2 |
2 |
|||||
|
4 |
4 |
||||||
|
2 |
2 |
||||||
|
4 |
4 |
||||||
|
350 (356) |
127,0 |
215 |
2 |
2 |
|||
|
4 |
5 |
||||||
|
2 |
2 |
||||||
|
4 |
5 |
||||||
|
400 (406) |
2 |
3 |
|||||
|
4 |
7 |
||||||
|
2 |
3 |
||||||
|
4 |
7 |
||||||
|
450 (457) |
40; 50; 63; 80 |
127,0; 203,2 |
2 |
4 |
|||
|
25 |
4 |
8 |
|||||
|
280 |
2 |
4 |
|||||
|
4 |
8 |
||||||
|
13 |
2 |
3 |
|||||
|
4 |
6 |
||||||
|
2 |
3 |
||||||
|
4 |
6 |
||||||
|
2 |
3 |
||||||
|
4 |
6 |
||||||
|
25 |
2 |
3 |
|||||
|
4 |
6 |
||||||
|
500 (508) |
40; 50; 63; 80 |
203,2; 304,8 |
400 |
13 |
2 |
2 |
8,0 |
|
4 |
4 |
||||||
|
2 |
2 |
||||||
|
4 |
4 |
||||||
|
2 |
2 |
||||||
|
4 |
4 |
||||||
|
25 |
2 |
2 |
|||||
|
4 |
4 |
||||||
|
600 (610) |
63; 80; 100 |
203,2; 304,8 |
13 |
2 |
4 |
||
|
4 |
7 |
||||||
|
25 |
2 |
4 |
|||||
|
4 |
7 |
||||||
|
40 |
2 |
4 |
|||||
|
4 |
7 |
||||||
|
750 (762) |
63; 80; 100 |
304,8 |
13 |
2 |
6 |
||
|
4 |
13 |
||||||
|
25 |
2 |
6 |
|||||
|
4 |
13 |
||||||
|
40 |
2 |
6 |
|||||
|
4 |
- |
||||||
|
Примечания 1. По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. 2. Размеры, заключенные в скобках, применять не рекомендуется. |
|||||||
* Размер для справок.

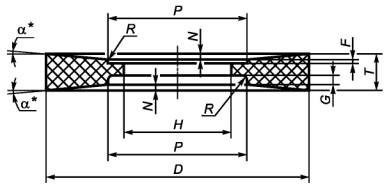

Рисунок 16 - Круги типа 24
Таблица 14
В миллиметрах
|
D |
T |
Н |
Р |
F |
G |
a |
N |
Rmax |
|
+ 3,2 |
+ 0,8 |
|||||||
|
300 |
40; 50 |
76,2; 127,0 |
150; 190 |
6 |
6 |
2 |
2 |
5,0 |
|
4 |
4 |
|||||||
|
10 |
10 |
2 |
3 |
|||||
|
4 |
- |
|||||||
|
350 (356) |
40; 50 |
127,0 |
215 |
6 |
6 |
2 |
2 |
|
|
4 |
5 |
|||||||
|
400 (406) |
2 |
3 |
||||||
|
4 |
7 |
|||||||
|
450 (457) |
50; 63; 80 |
127,0; 203,2 |
215; 280 |
10 |
13 |
2 |
3 |
|
|
4 |
6 |
|||||||
|
13 |
2 |
3 |
||||||
|
4 |
6 |
|||||||
|
500 (508) |
40; 50; 63; 80 |
203,2; 304,8 |
400 |
6 |
6 |
2 |
2 |
8,0 |
|
4 |
4 |
|||||||
|
13 |
13 |
2 |
2 |
|||||
|
4 |
4 |
|||||||
|
600 (610) |
50; 63; 80; 100 |
6 |
6 |
2 |
4 |
|||
|
4 |
7 |
|||||||
|
13 |
13 |
2 |
4 |
|||||
|
4 |
- |
|||||||
|
2 |
4 |
|||||||
|
4 |
7 |
|||||||
|
25 |
2 |
4 |
||||||
|
4 |
7 |
|||||||
|
750 (762) |
80; 100 |
304,8 |
13 |
2 |
6 |
|||
|
4 |
13 |
|||||||
|
25 |
2 |
6 |
||||||
|
4 |
- |
|||||||
|
Примечания 1. По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. 2. Размеры, заключенные в скобках, применять не рекомендуется. |
||||||||
* Размер для справок.

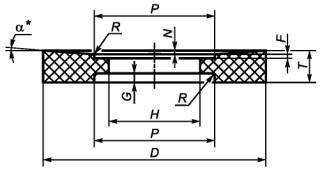

Рисунок 17 - Круги типа 25
Таблица 15
В миллиметрах
|
D |
T |
Н |
K = Р |
F |
a |
N |
Rmax |
|
+ 3,2 |
+ 0,8 |
||||||
|
300 |
40; 50 |
76,2; 127,0 |
150 |
13 |
2 |
3 |
5,0 |
|
4 |
5 |
||||||
|
190 |
2 |
4 |
|||||
|
4 |
4 |
||||||
|
350 (356) |
127,0 |
215 |
2 |
2 |
|||
|
4 |
5 |
||||||
|
400 (406) |
2 |
3 |
|||||
|
4 |
6 |
||||||
|
450 (457) |
40; 50; 63; 80 |
127,0; 203,2 |
2 |
4 |
|||
|
4 |
8 |
||||||
|
25 |
2 |
4 |
|||||
|
4 |
7 |
||||||
|
280 |
13 |
2 |
3 |
||||
|
4 |
6 |
||||||
|
25 |
2 |
3 |
|||||
|
4 |
6 |
||||||
|
500 (508) |
203,2; 304,8 |
400 |
13 |
2 |
2 |
8,0 |
|
|
4 |
4 |
||||||
|
25 |
2 |
2 |
|||||
|
4 |
4 |
||||||
|
600 (610) |
63; 80; 100 |
13 |
2 |
4 |
|||
|
4 |
7 |
||||||
|
25 |
2 |
4 |
|||||
|
4 |
7 |
||||||
|
40 |
2 |
4 |
|||||
|
4 |
- |
||||||
|
750 (762) |
304,8 |
13 |
2 |
6 |
|||
|
4 |
- |
||||||
|
25 |
2 |
6 |
|||||
|
4 |
- |
||||||
|
40 |
2 |
5 |
|||||
|
4 |
- |
||||||
|
Примечания 1. По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. 2. Размеры, заключенные в скобках, применять не рекомендуется. |
|||||||
* Размер для справок.
Рисунок 18 - Круги типа 26
Таблица 16
В миллиметрах
|
D |
T |
Н |
Р |
F |
G |
a |
N |
Rmax |
|
+ 3,2 |
+ 0,8 |
|||||||
|
300 |
40; 50 |
76,2; 127,0 |
150: 190 |
6 |
6 |
2 |
2 |
5,0 |
|
4 |
4 |
|||||||
|
10 |
10 |
2 |
2 |
|||||
|
4 |
- |
|||||||
|
350 (356) |
127,0 |
215 |
6 |
6 |
2 |
2 |
||
|
4 |
5 |
|||||||
|
400 (406) |
2 |
3 |
||||||
|
4 |
6 |
|||||||
|
450 (457) |
50; 63; 80 |
127,0; 203,2 |
215; 280 |
10 |
13 |
2 |
4 |
|
|
4 |
8 |
|||||||
|
13 |
2 |
3 |
||||||
|
4 |
6 |
|||||||
|
500 (508) |
40; 50; 63; 80 |
203,2; 304,8 |
400 |
6 |
6 |
2 |
2 |
8,0 |
|
4 |
4 |
|||||||
|
13 |
13 |
2 |
2 |
|||||
|
4 |
4 |
|||||||
|
600 (610) |
50; 63; 80; 100 |
6 |
6 |
2 |
4 |
|||
|
4 |
7 |
|||||||
|
13 |
13 |
2 |
4 |
|||||
|
4 |
- |
|||||||
|
2 |
4 |
|||||||
|
4 |
7 |
|||||||
|
25 |
2 |
4 |
||||||
|
4 |
7 |
|||||||
|
750 (762) |
80; 100 |
304,8 |
13 |
2 |
6 |
|||
|
4 |
13 |
|||||||
|
25 |
2 |
6 |
||||||
|
4 |
- |
|||||||
|
Примечания 1. По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. 2. Размеры, заключенные в скобках, применять не рекомендуется. |
||||||||
Рисунок 19 - Круги типа 35
Таблица 17
В миллиметрах
|
D |
Т |
Hmax |
|
350 (356) |
63; 80 |
203,2 |
|
400 (406) |
254,0 |
|
|
450 (457) |
304,8 |
|
|
500 (508) |
||
|
600 (610) |
400,0 |
|
|
750 (762) |
508,0 |
|
|
900 (914) |
80 |
|
|
Примечания 1. По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. 2. Размеры, заключенные в скобках, применять не рекомендуется. |
||
Рисунок 20 - Круги типа 36
Таблица 18
Размеры в миллиметрах
|
D |
Т |
Нmax |
Крепежные элементы |
|||||
|
D1/Колич. |
D2/Колич. |
D3/Колич. |
D4/Колич. |
D5/Колич. |
D6/Колич. |
|||
|
350 (356) |
63; 80 |
120 |
177,8/4 при 90° |
304,8/8 при 45° |
- |
- |
- |
- |
|
400 (406) |
140 |
190,5/5 при 72° |
323,85/10 при 36° |
|||||
|
450 (457) |
63; 80; 100 |
50 |
101,6/3 при 120° |
203,2/5 при 72° |
279,4/5 при 72° |
374,65/10 при 36° |
||
|
500 (508) |
107,95/3 при 120° |
203,2/6 при 60° |
304,8/6 при 60° |
431,8/12 при 30° |
||||
|
600 (610) |
150 |
203,2/6 при 60° |
330,2/6 при 60° |
457,2/6 при 60° |
558,8/12 при 30° |
|||
|
750 (762) |
50 |
107,95/3 при 120° |
279,4/8 при 45° |
457,2/12 при 30° |
558,8/12 при 30° |
673,1/16 при 22°30' |
||
|
900 (914) |
80; 100 |
280 |
330,2/8 |
508,0/12 |
711,2/16 |
832,2/18 |
- |
|
|
1060 (1067) |
330,2/8 |
508,0/12 |
609,6/8 |
711,2/16 |
838,2/4 |
914,4/24 |
||
|
Примечания 1. По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. 2. Размеры, заключенные в скобках, применять не рекомендуется. |
||||||||
Рисунок 21 - Круги типа 37
Таблица 19
Размеры в миллиметрах
|
D |
T |
W |
Крепежные элементы |
|
|
D1 |
Количество |
|||
|
300 |
100 |
50 |
250 |
6 при 60° |
|
350 (356) |
300 |
8 при 45° |
||
|
400 (406) |
350 |
|||
|
450 (457) |
400 |
10 при 36° |
||
|
500 (508) |
125 |
450 |
||
|
600 (610) |
63 |
540 |
12 при 30° |
|
|
Примечания 1. По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. 2. Размеры, заключенные в скобках, применять не рекомендуется. |
||||
Рисунок 22 - Круги типа 38
Рисунок 23 - Круги типа 39
Таблица 20
В миллиметрах
|
J |
Т |
U |
Н |
|
|
+ 5 |
||||
|
250 |
180 |
13 |
3; 5; 8 |
76,2 |
|
190 |
127,0 |
|||
|
180 |
20 |
76,2 |
||
|
190 |
13 |
127,0 |
||
|
300 |
180 |
13 |
5; 8 |
76,2 |
|
220 |
127,0 |
|||
|
180 |
20 |
13 |
76,2 |
|
|
220 |
127,0 |
|||
|
350 (356) |
245 |
8 |
127,0 |
|
|
25 |
13; 20 |
|||
|
400 (406) |
20 |
8 |
||
|
25 |
13 |
|||
|
32 |
20 |
|||
|
450 (457) |
20 |
8 |
||
|
25 |
13 |
|||
|
32 |
20 |
|||
|
500 (508) |
420 |
25 |
13 |
203,2; 304,8 |
|
32 |
20; 25 |
|||
|
600 (610) |
25 |
13 |
||
|
32 |
20 |
|||
|
40 |
25 |
|||
|
32 |
||||
|
750 (762) |
32 |
13; 20 |
304,8 |
|
|
40 |
25 |
|||
|
50 |
32; 40 |
|||
|
900 (914) |
550 |
32 |
13; 20 |
|
|
40 |
25 |
|||
|
50 |
32; 40 |
|||
|
1060 (1067) |
32 |
13; 20 |
||
|
40 |
25 |
|||
|
50 |
32; 40 |
|||
|
Примечания 1. По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. 2. Размеры, заключенные в скобках, применять не рекомендуется. |
||||
4.3. В условных обозначениях кругов типов 2 и 37 указывают размеры D´T´W; кругов остальных типов - D´T´H.
Пример условного обозначения круга типа 2 наружным диаметром D = 300 мм, высотой Т = 80 мм, шириной рабочей части W = 48 мм, из нормального электрокорунда марки 14А, зернистостью F54, твердостью L, номером структуры 7, на керамической связке V, с предельной рабочей скоростью 50 м/с, 2-го класса неуравновешенности:
Круг 2 300´80´48 14А F54 L 7 V 50 м/с 2 кл. ГОСТ Р 52781-2007
Пример условного обозначения круга типа 1 наружным диаметром D = 300 мм, высотой T = 20 мм, диаметром посадочного отверстия Н = 76,2 мм, из белого электрокорунда марки 25А, зернистостью F60, твердостью K, номером структуры 6, на керамической связке V, с предельной рабочей скоростью 40 м/с, 2-го класса неуравновешенности:
Круг 1 300´20´76,2 25A F60 К 6 V 40 м/с 2 кл. ГОСТ Р 52781-2007
5. Технические требования
5.1. Круги следует изготовлять в соответствии с требованиями настоящего стандарта, по рабочим чертежам, утвержденным в установленном порядке.
5.2. Круги могут быть изготовлены из электрокорундовых (А), в том числе из циркониевого электрокорунда (Z), а также карбидкремниевых (С) абразивных материалов.
5.3. Круги следует изготовлять зернистостями F36 - F220 по ГОСТ Р 52381 и М63 - М10 по ГОСТ 3647.
5.4. Точность изготовления кругов должна соответствовать нормам, указанным в таблице 21.
Таблица 21
В миллиметрах
|
Пред. откл. |
|||||
|
Наружный диаметр D: |
|
||||
|
до 8 включ. |
± 0,5 |
± 0,3* |
|||
|
св. 8 |
» 20 » |
± 0,8 |
± 0,5* |
||
|
» 20 |
» 50 » |
± 1,2 |
± 0,8* |
||
|
» 50 |
» 125 » |
± 2,0 |
± 1,2* |
||
|
» 125 |
» 300 » |
± 3,2 |
± 2,0* |
||
|
» 300 |
» 762 » |
± 5,0 |
± 3,2* |
||
|
» 762 |
|
± 8,0 |
± 5,0* |
||
|
Высота Т; U: |
|
||||
|
до 1,6 включ. |
± 0,2 |
||||
|
св. 1,6 |
» 5,0 » |
± 0,4 |
|||
|
» 5,0 |
» 16 » |
± 0,8 |
|||
|
» 16 |
» 50 » |
± 1,5 |
|||
|
» 50 |
» 160 » |
± 2,0 |
|||
|
» 160 |
|
± 3,5 |
|||
|
Диаметр посадочного отверстия Н (кроме кругов типа 36): |
|
||||
|
до 50,8 включ. |
+ 0,16 |
||||
|
св. 50,8 |
» 80 » |
+ 0,19 |
|||
|
» 80 |
» 180 » |
+ 0,25 |
|||
|
» 180 |
» 250 » |
+ 0,29 |
|||
|
» 250 |
» 315 » |
+ 0,32 |
|||
|
» 315 |
» 400 » |
+ 0,36 |
|||
|
» 400 |
» 508 » |
+ 0,40 |
|||
|
» 508 |
|
+ 0,44 |
|||
|
Диаметр центрального отверстия кругов типа 36: |
|
||||
|
до 120 включ. |
± 1,5 |
||||
|
св. 120 |
» 260 » |
± 2,0 |
|||
|
» 260 |
|
± 3,2 |
|||
|
Диаметр выточки Р: |
|
||||
|
до 8 включ. |
+ 0,8 |
||||
|
» 8 |
» 20 » |
+ 1,2 |
|||
|
» 20 |
» 50 » |
+ 2,0 |
|||
|
» 50 |
» 125 » |
+ 3,2 |
|||
|
» 125 |
» 315 » |
+ 5,0 |
|||
|
» 315 |
|
+ 8,0 |
|||
|
Высота выточки F; G: |
|
||||
|
до 5 включ. |
+ 0,8 |
||||
|
» 5 |
» 16 » |
+ 1,6 |
|||
|
» 16 |
» 50 » |
+ 2,4 |
|||
|
» 50 |
|
+ 3,2 |
|||
|
Ширина W (кроме кругов типов 2, 37): |
|
||||
|
до 6 включ. |
± 0,5 |
||||
|
св. 6 |
» 20 » |
± 0,8 |
|||
|
» 20 |
» 32 » |
± 1,2 |
|||
|
» 32 |
|
± 1,6 |
|||
|
Ширина W кругов типов 2, 37: |
|
||||
|
до 25 включ. |
± 1,5 |
||||
|
св. 25 |
» 50 » |
± 2,0 |
|||
|
» 50 |
|
± 2,4 |
|||
|
Толщина E: |
|
||||
|
до 6 включ. |
+ 0,8 |
||||
|
св. 6 |
» 20 » |
+ 1,2 |
|||
|
» 20 |
» 32 » |
+ 1,8 |
|||
|
» 32 |
|
+ 2,4 |
|||
|
* Для бесцентрового шлифования, резьбошлифования, зубошлифования, шлицешлифования, шарошлифования, профильного шлифования, шлифования коленчатых валов, врезного шлифования. |
|||||
5.5. Наружный диаметр D круга, работающего в комплекте, не должен иметь отклонение более чем 1 мм в пределах одного комплекта.
5.6. Допуск радиального и торцового биения кругов не должен превышать значений, указанных в таблице 22.
Таблица 22
В миллиметрах
|
Допуск |
|||||
|
радиального биения |
торцового биения |
||||
|
До 8 включ. |
0,3 |
- |
|||
|
Св. 8 |
» 20 » |
0,3 |
0,2 |
||
|
» 20 |
» 50 » |
0,3 |
0,2 |
||
|
» 50 |
» 125 » |
0,4 |
0,2 |
||
|
» 125 |
» 300 » |
0,5 |
0,4* |
0,3 |
0,2* |
|
» 300 |
» 762 » |
0,6 |
0,5* |
0,3 |
0,2* |
|
» 762 |
|
0,8 |
0,6* |
0,4 |
0,3* |
|
* Для бесцентрового шлифования, резьбошлифования, зубошлифования, шлицешлифования, шарошлифования, профильного шлифования, шлифования коленчатых валов, врезного шлифования. |
|||||
5.7. Классы неуравновешенности кругов не должны быть более указанных в таблице 23.
Таблица 23
|
D, мм |
Классы неуравновешенности кругов с предельной рабочей скоростью vs, м/с |
|||
|
До 40 |
Св. 40 до 63 |
Св. 63 |
||
|
До 125 |
3 |
2 |
2 |
|
|
Св. 125 |
» 300 включ. |
2 |
2 |
1 |
|
» 300 |
» 610 » |
2 |
2 |
1 |
|
» 610 |
|
3 |
2 |
2 |
5.8. Круги изготовляют твердостями от F до Z пo ГОСТ Р 52587 и звуковыми индексами от 19 до 75 по ГОСТ Р 52710.
5.9. Внешний вид кругов
Не допускаются:
- трещины, повреждения кромок, раковины;
- инородные включения размерами более 1 мм в количестве более 4 на участке 100 см2.
5.10. Допускается изготовлять круги типов 6, 11 с максимальным радиусом закругления внутренних торцовой и боковой поверхностей, равным 5 мм и максимальной фаской на наружной боковой поверхности кругов типа 11, равной 2 мм.
5.11. Требования надежности
Коэффициенты шлифования кругов и параметры шероховатости обработанной поверхности указаны в приложении А.
5.12. Маркировка
5.12.1. Маркировка кругов - в соответствии с требованиями ГОСТ Р 52588.
5.12.2. Место нанесения маркировки
Маркировку наносят:
- на этикетку круга диаметрами от 50 до 250 мм в соответствии с перечислениями a, b, c, e, f, g, h, k, l, m по ГОСТ Р 52588.
- на торцовую поверхность круга диаметрами более 250 мм в соответствии с перечислениями а, с, d, g, k, l, m по ГОСТ Р 52588.
- на групповую потребительскую тару с кругами диаметрами менее 50 мм в соответствии с перечислениями а - m по ГОСТ Р 52588.
Примечания
1. Не маркируют тип круга, букву F в обозначении зернистости, класс неуравновешенности.
2. Допускается наносить маркировку на этикетку кругов диаметрами более 250 мм.
3. Номер партии, дату выпуска допускается наносить на обратной стороне круга.
4. Дату выпуска кругов на керамической связке диаметрами более 250 мм допускается не наносить.
5. Маркировку кругов типов 2, 6, 11, 12, 14, 37 и на кругах диаметрами от 50 до 200 мм допускается наносить на периферии круга.
5.12.3. Транспортная маркировка - по ГОСТ 14192.
5.13. Упаковка
5.13.1. Круги высотой до 40 мм упаковывают в групповую потребительскую тару. В качестве групповой потребительской тары используют коробки, пакеты или другие виды тары, предохраняющие круги от повреждений.
В групповую потребительскую тару упаковывают круги одного размера, одной характеристики и одной партии.
5.13.2. Каждый круг высотой не менее 40 мм упаковывают в индивидуальную потребительскую тару. В качестве индивидуальной потребительской тары используют коробки или другие виды тары, предохраняющие круги от повреждений.
5.13.3. На групповую или индивидуальную потребительскую тару наклеивают этикетку со сведениями по ГОСТ Р 52588. На этикетке групповой потребительской тары дополнительно указывают количество упакованных кругов.
5.13.4. Круги в индивидуальной или в групповой потребительской таре плотно укладывают в транспортную тару. При укладке в транспортную тару должны быть приняты меры, предохраняющие круги от атмосферных осадков, а также исключающие их перемещение и повреждение.
В качестве транспортной тары используют деревянные ящики, поддоны (европоддоны) или специальные поддоны.
Примечание - Допускается упаковывание кругов диаметрами более 350 мм без индивидуальной потребительской тары в транспортную тару.
5.13.5. Масса брутто транспортной тары с кругами не должна превышать 60 кг (за исключением случаев, когда собственная масса одного круга равна или превышает 60 кг).
Примечание - Масса брутто транспортной тары, поддона с кругами при загрузке и выгрузке электропогрузчиком (транспортной тележкой-подъемником) не должна превышать 1 т.
6. Требования безопасности
6.1. Механическая прочность круга должна обеспечивать его работу с предельными рабочими скоростями vs, указанными в таблице 24.
Таблица 24
|
Размер, мм |
Вид подачи |
Предельная рабочая скорость круга vs, м/с, на связках |
|||
|
V |
В |
R |
|||
|
1 |
H £ 0,67D |
Механическая |
35; 40; 50; 63 |
35; 40; 50; 63 |
35; 40; 50; 63 |
|
H £ 0,50D |
80 |
80 |
80 |
||
|
Механическая в закрытой рабочей зоне |
125 |
100 |
100 |
||
|
H £ 0,67D |
Ручная |
35 |
35; 40; 50 |
35; 40; 50 |
|
|
H £ 0,50D |
- |
63 |
63 |
||
|
H £ 0,33D |
- |
80 |
|||
|
2 |
W £ 0,17D |
Механическая |
25; 32; 35; 63 |
25; 32; 35; 40; 63 |
- |
|
Ручная |
32; 35 |
35; 40; 50 |
|||
|
3 |
H £ 0,67D |
Механическая |
35; 40; 50; 63 |
35; 40; 50; 63 |
50; 63 |
|
H £ 0,50D |
80 |
80 |
80 |
||
|
Механическая в закрытой рабочей зоне |
125 |
100 |
100 |
||
|
4 |
H £ 0,67D |
Механическая |
35; 40; 50; 63 |
35; 40; 50; 63 |
50; 63 |
|
5 |
H £ 0,67D |
Механическая |
35; 40; 50; 63 |
35; 40; 50; 63 |
50; 63 |
|
H < 0,50D |
80 |
80 |
80 |
||
|
Механическая в закрытой зоне |
100 |
100 |
100 |
||
|
6 |
E £ 0,20T |
Механическая |
32; 40; 63 |
32; 40; 63 |
32; 40; 63 |
|
Ручная |
32 |
40; 50 |
40 |
||
|
7 |
H £ 0,67D |
Механическая |
35; 40; 50; 63 |
35; 40; 50; 63 |
50; 63 |
|
H £ 0,50D |
Механическая в закрытой рабочей зоне |
80; 100 |
80; 100 |
80; 100 |
|
|
10 |
H £ 0,67D |
Механическая |
35; 50 |
35; 50 |
35; 50 |
|
11 |
E £ 0,20T |
Механическая |
32; 50 |
32; 40; 50 |
40; 50 |
|
Механическая в закрытой зоне |
63 |
80 |
63 |
||
|
Ручная |
32 |
40 |
40 |
||
|
12; 14 |
E £ 0,50T |
Механическая |
32; 50 |
32; 40; 50 |
40; 50 |
|
Механическая в закрытой рабочей зоне |
63 |
80 |
63 |
||
|
Ручная |
32 |
40 |
40 |
||
|
20; 21; 22; 23; 24; 25; 26 |
H £ 0,67D |
Механическая |
35; 40; 50; 63 |
35; 40; 50; 63 |
35; 40; 50; 63 |
|
H £ 0,50D |
80 |
80 |
80 |
||
|
H £ 0,67D |
Механическая в закрытой рабочей зоне |
40 |
50 |
50 |
|
|
H £ 0,50D |
100 |
100 |
100 |
||
|
35; 36 |
H £ 0,67D |
Механическая |
32; 35; 63 |
32; 35; 50; 63 |
- |
|
Ручная |
32 |
50 |
|||
|
37 |
W £ 0,17D |
Механическая |
32; 63 |
50; 63 |
|
|
Ручная |
32 |
50 |
|||
|
38; 39 |
H £ 0,67D |
Механическая |
40 |
50 |
50 |
|
U £ 0,025D |
|||||
|
H £ 0,67D |
63 |
63 |
63 |
||
|
U £ 0,005 D |
|||||
|
H £ 0,50D |
80 |
80 |
80 |
||
|
U £ 0,005D |
|||||
|
H £ 0,67D |
Механическая в закрытой рабочей зоне |
40 |
50 |
50 |
|
|
U £ 0,025D |
|||||
|
H £ 0,50D |
125 |
100 |
100 |
||
|
U £ 0,005D |
|||||
6.2. Остальные требования безопасности - по ГОСТ Р 52588, ГОСТ 30513.
7. Правила приемки
7.1. Для контроля соответствия кругов требованиям настоящего стандарта предприятие-изготовитель проводит приемочный контроль по ГОСТ 15.309.
7.2. Объем выборки при приемочном контроле должен составлять:
100 % - по 5.9, 5.12.2; 10 % от партии, но не менее 5 шт. - по 4.2, 5.4 - 5.6, 5.8; 5 % от партии, но не менее 5 шт. - по 5.7. Объем выборки при приемочном контроле раздела 6 - по ГОСТ Р 52588.
8. Методы контроля
8.1. Контроль размеров кругов проводят с применением универсальных или специальных мер и средств измерений.
8.2. Размеры для справок, радиусы закругления R определены оснасткой и не контролируют.
8.3. Контроль по 5.9, 5.12.2 проводят визуально.
8.4. Контроль твердости - по ГОСТ Р 52587, ГОСТ Р 52710.
8.5. Контроль неуравновешенности - по ГОСТ 3060.
Примечание - Контроль неуравновешенности кругов с D £ 250 мм и типов 2, 6, 11, 35, 36, 37 допускается не проводить.
8.6. Контроль радиального и торцового биений проводят по техническому документу, утвержденному в установленном порядке, с помощью индикатора часового типа по ГОСТ 577 с ценой деления 0,01 мм.
8.7. Испытания на механическую прочность - по ГОСТ Р 52588, ГОСТ 30513.
Примечание - До 01.07.2010 г. испытания на механическую прочность кругов типов 2, 35, 36, 37 допускается не проводить.
8.8. Коэффициент шлифования K вычисляют по формуле
где Qm - объем снятого металла, мм3;
Qa - объем изношенной части круга (с учетом расхода круга на правку).
9. Транспортирование и хранение
Транспортирование и хранение - по ГОСТ 27595.
10. Гарантии изготовителя
Изготовитель должен гарантировать соответствие кругов требованиям настоящего стандарта при соблюдении условий эксплуатации, транспортирования и хранения.
Приложение А
(рекомендуемое)
Коэффициенты шлифования кругов и параметры шероховатости обработанной поверхности
|
Вид шлифования |
Характеристика круга |
Обрабатываемый материал |
Режим шлифования |
Коэффициент шлифования, не менее |
Параметр шероховатости обработанной поверхности Ra мкм, не более |
|||
|
Рабочая скорость круга v, м/с |
Глубина резания, мм |
Скорость касательной (осевой) подачи [скорость заготовки], м/мин |
Скорость радиальной подачи, мм/мин |
|||||
|
Круглое наружное врезное |
1; 5; 7; 23; 26 200 - 500´32 - 63 25А F46 - F60 I - N 6 - 8 V |
Сталь 45 ГОСТ 1050 45 ... 50HRC |
50 |
- |
[50 - 60] |
0,8 - 1,5 |
2,5 |
1,25 |
|
Бесцентровое |
1 300; 350´250 64С F90 - F120 I - N 6 - 8 V |
Сталь 18ХГТ ГОСТ 4543 57 ... 63HRC |
35 |
0,05 - 0,10 |
(1,5 - 3,0) |
- |
2,4 |
0,63 |
|
Внутреннее врезное |
1; 5; 7 32 - 63´10 - 50 24AF60 -F90 N - O 5 - 8 V |
Сталь ШХ15 ГОСТ 801 6 1... 64HRC |
|
- |
[40 - 50] |
0,3 - 0,5 |
7,0 |
1,25 |
|
Плоское |
1; 5; 7 250 - 600´32 - 50 24AF46 - F60 К - М 6 V |
Сталь 45 ГОСТ 1050 45 ... 50HRC |
|
0,02 - 0,05 |
5 - 10 |
- |
3,8 |
|
Примечание - Контроль коэффициентов шлифования и параметров шероховатости обработанной поверхности проводят не менее чем на пяти кругах, не реже одного раза в 2 года.
Ключевые слова: шлифовальные круги, керамическая связка, бакелитовая связка, вулканитовая связка, зернистость, твердость, класс неуравновешенности, механическая прочность
СОДЕРЖАНИЕ
|
4. Классификация и размеры.. 3 9. Транспортирование и хранение. 3 Приложение А. Коэффициенты шлифования кругов и параметры шероховатости обработанной поверхности. 3 |
