МОНТАЖНЫЕ ЧЕРТЕЖИ
|
|
|
УТВЕРЖДАЮ |
|
|
|
Технический директор АООТ «Ассоциация «Монтажавтоматика» В.С. Сиротенко |
Приборы для
измерения и регулирования
давления, разрежения
Установка на оборудовании и
строительных основаниях
СТМ 14-2-2003
|
Peг. № 01-03 |
Дата введения |
|
|
01.06.2003 г. |
|
Директор |
В.С. Клечкин |
АООТ «Ассоциация «Монтажавтоматика»
ООО «НОРМА-РТМ»
|
Наименование |
|
|
ТМ14-2-1-03 |

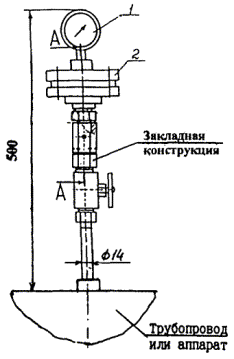

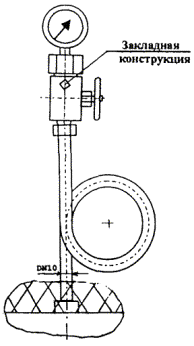

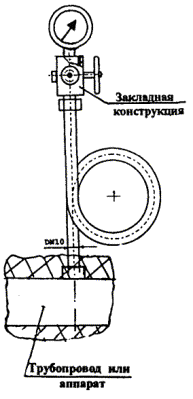

Прибор. Установка на горизонтальном трубопроводе, стенке аппарата на t до 70 °С |
|
ТМ14-2-2-03 |

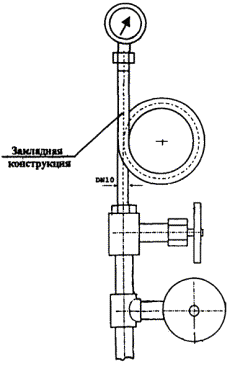

Прибор. Установка на вертикальном трубопроводе, стенке аппарата на t до 70 °С |
|
ТМ14-2-3-03 |
Прибор. Установка на горизонтальном трубопроводе, стенке аппарата на t свыше 70 °С |
|
ТМ14-2-4-03 |
Прибор. Установка на горизонтальном трубопроводе, стенке аппарата на t свыше 70 °С |
|
ТМ14-2-5-03 |

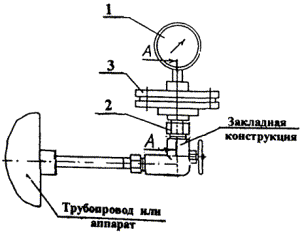

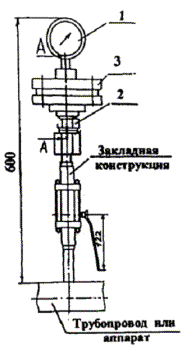

Прибор с мембранным разделителем. Установка на горизонтальном трубопроводе, стенке аппарата |
|
ТМ14-2-6-03 |

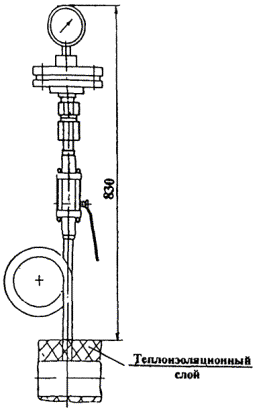

Прибор с мембранным разделителем. Установка на вертикальном трубопроводе, стенке аппарата |
|
ТМ14-2-7-03 |

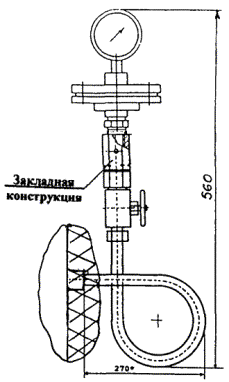

Прибор с мембранным разделителем, фланцевым Установка на горизонтальном трубопроводе |
|
ТМ14-2-8-03 |

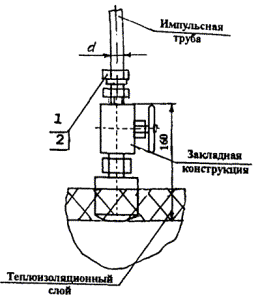

Подключение импульсной линии к отборному устройству на t свыше 70 °С |
|
ТМ14-2-9-03 |
Подключение импульсной линии к отборному устройству разрежения |
|
ТМ14-2-12-98 |

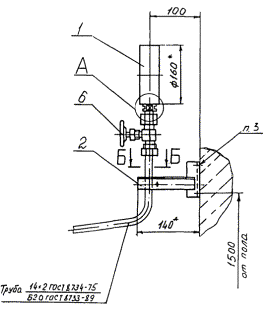

Прибор. Установка на стене |
|
ТМ14-2-14-98 |

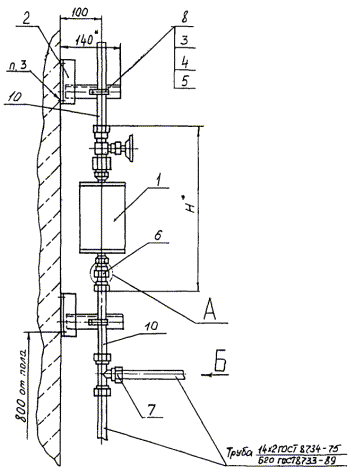

Сосуд влагоотделительный. Установка на стене |
|
ТМ14-2-15-98 |
Газосборник. Установка на стене |
|
ТМ14-2-16-98 |

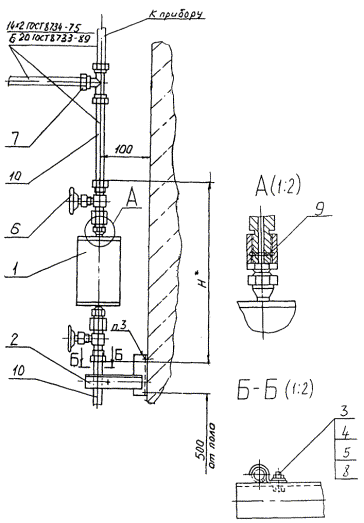

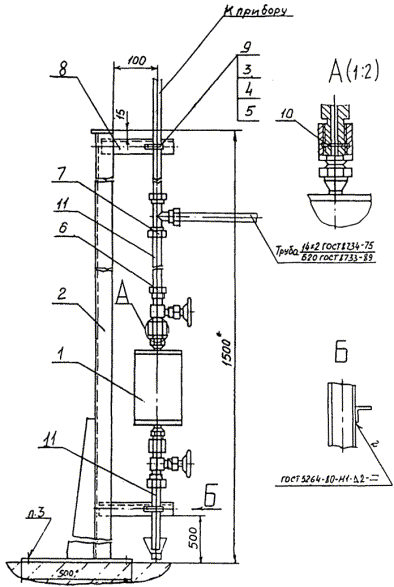

Сосуд влагоотделительный. Установка на полу |
|
ТМ14-2-17-03 |

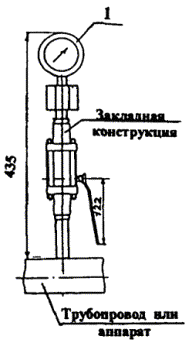

Прибор. Установка на трубопроводе, стенке аппарата на отборном устройстве с шаровым краном |
|
ТМ14-2-18-03 |
Прибор с мембранным разделительным устройством. Установка на трубопроводе, стенке аппарата на отборном устройстве с шаровым краном |
ОБЩИЕ УКАЗАНИЯ
Настоящий сборник типовых монтажных чертежей (СТМ) является переизданием сборника СТМ 14-2-01 с включением в него новых типовых чертежей (ТЧ), в связи с выпуском новых ТУ на отборные устройства. С выходом СТМ 14-2-2003 утрачивает силу ранее действующий сборник СТМ 14-2-01. При этом ТЧ, включенные ранее сборника СТМ 14-2-98, являются действующими.
Чертежами сборника предусмотрена установка приборов общепромышленного исполнения для измерения избыточного или абсолютного давления и вакуума.
Примечание. В связи с многообразием наименований приборов данной группы у различных изготовителей в сборнике под термином «прибор для измерения давления» понимают:
манометры показывающие и сигнализирующие, датчики и преобразователи избыточного давления и напора, а также абсолютного давления;
вакуумметры показывающие и сигнализирующие, датчики-преобразователи разрежения и тяги;
мановакуумметры показывающие и сигнализирующие, датчики и преобразователи избыточного давления, разрежения, тяги и напора.
Для большинства ТЧ сборника основой являются ТУ4218-008-51216464-01 «Отборное устройство».
Номенклатура приборов, приведенная в сборнике, принята на основании полученной от изготовителей информации (включая информацию по установочным и присоединительным размерам) до 1 марта 2003 года.
В ТЧ приведены следующие варианты установки приборов - на коммуникациях (трубопроводах, воздуховодах и т.п.) и стенках технологических или инженерных аппаратов и оборудования (в дальнейшем - на коммуникациях) для приборов со штуцером, позволяющим установить прибор непосредственно на закладном устройстве при контакте измерительных элементов прибора с измеряемой средой;
то же через разделители мембранные, изолирующие измерительные элементы прибора от контакта с измеряемой средой;
подключение к отборным устройствам, установленным на коммуникациях, соединительных линий (трубных проводок) при необходимости установки прибора на удалении от точки отбора. При этом чертежи данной группы применяют также для подключения линий к точкам отбора при измерении уровня (методом измерения гидростатического давления столба жидкости), а также состава и качества вещества;
приборов для измерения давления, имеющих, как правило, установочные устройства для крепления прибора к горизонтальной или вертикальной плоскости (на полу, стене). Ниже рассмотрены основные особенности применения типовых чертежей установки по каждому из вариантов.
1. В сборнике для установки приборов и подключении импульсных линий применены как серийно выпускаемые отборные устройства по ТУ4218-008-51216464-01, так и несерийные с шаровым краном ШК, предназначенные для разового изготовления в условиях монтажного производства (вариант по ТМ14-2-8-03, ТМ14-2-17-03 и ТМ14-2-18-03).
1.1 Отборные устройства по ТУ4218-008-51216464-01 рекомендуется применять для установки приборов, перечисленных в таблице 1 настоящих общих указаний. При применении указанных отборных устройств необходимо руководствоваться рекомендациями MP 14-02-03 касающихся выбора типа отборного устройства по условному давлению (Ру), температуре и материалов, примененных в этих отборных устройствах клапанов, труб, соединений, прокладок, а также приведенными в MP правилами их записи в - «Спецификацию оборудования ...».
2. При выборе чертежа установки прибора на коммуникациях определяют:
по таблице 1 общих указаний - возможность установки предусмотренного спецификацией С (С1) прибора с учетом параметров измеряемой среды, включая стойкость прибора к агрессивным средам;
по таблице 2 общих указаний в зависимости от положения коммуникации в пространстве и температуры измеряемой среды, находят требуемый способ установки прибора и определяют обозначения чертежа и варианта установки. При этом необходимо учитывать следующие рекомендации:
в перечнях и чертежах установки предусмотрено применение приборов, имеющих радиально расположенные присоединительные штуцеры с метрическими резьбами, как правило, с резьбой М20´1,5. В связи с указанным при выборе приборов и их записи в спецификацию оборудования, изделий и материалов для приборов, имеющих варианты по исполнению штуцеров (например, для приборов типа МКУ) следует в формулировке заказа оговаривать тип штуцера. При невозможности замены прибора со штуцером М12´1,5 другим прибором применяют вариант установки такого прибора с переходной футоркой по номенклатуре предусмотренных в ТУ4218-008-51216464-01 вспомогательных изделий;
при установке на отборных устройствах коррозионностойких приборов, следует применять отборное устройство с обозначением
16 - 2 - 12Х18Н9Т - 4 - МП - (КЗ 21215-006-02), в состав которого входят клапан, трубы и другие изделия из нержавеющей стали.
Примечание. В выделенных квадратах указывают:
2 - температура рабочей среды, °С;
4 - назначение отборного устройства для установки местного манометра:
МУ - угловое, МП - прямое.
При этом запись модификации и исполнений коррозионностойких приборов по материалам, соприкасающихся с измеряемой средой, должна соответствовать указаниям изготовителя.
Отборные устройства допускается применять тогда, когда точность поддержания вакуума в линии или аппарате не вызывается особенностями технологического или инженерного процесса и ею можно пренебречь (например, при контроле вакуума в вакуумнасосах для заливки центробежных насосов перед их запуском).
3. В связи с многообразием вариантов установки приборов и отборных устройств запись условного обозначения установки в схемах соединений внешних проводок (графа «Обозначение чертежа установки») выполняют по приведенным ниже правилам:
обозначение чертежа;
условное обозначение установки по спецификации на чертежах;
при необходимости применения переходной футорки дополнительно в условное обозначение установки включают номер рисунка с применением этой футорки.
Примеры обозначений:
3.1. Установка манометра МКУ на горизонтальном трубопроводе на закладной конструкции с обозначением «1а»:
Манометр МКУ ТМ14-2-1-03 Установка 1
3.2. Установка манометра ДМ 8009-Кс на горизонтальном трубопроводе на закладной конструкции из нержавеющей стали с обозначением «2а-4»:
Манометр ДМ 8009-Кс ТМ14-2-1-03 Установка 11
3.3. Установка манометра МКУ на горизонтальном трубопроводе на закладной конструкции с обозначением «2а-У» с укреплением отверстия:
Манометр МКУ ТМ14-2-1-03 Установка 4-6
3.4. Установка манометра ДМ 2029 с присоединительным штуцером M12´1,5 на горизонтальном трубопроводе на закладной конструкции с обозначением «1а»:
Манометр ДМ 2029 ТМ14-2-1-03 Установка 1-7
3.5. Установка манометра ДМ 2029 с присоединительным штуцером М12´1,5 на горизонтальном трубопроводе на закладной конструкции с обозначением «1а-У» при необходимости укрепления отверстия:
Манометр ДМ 2029 ТМ14-2-1-03 Установка 2-6-7
3.6. Установка манометра ДМ2005Сг на отборном устройстве с шаровым краном ШК-УНЖ по чертежу ТМ14-2-17-03 на закладной конструкции с обозначением «2ж-1» черт. ЗК14-2-13-02:
Манометр ДМ2005Сг ТМ14-2-17-03 Установка 13-4
4. В сборнике предусмотрены чертежи установки приборов на мембранных разделителях РМ завода «Манометр» г. Москва (ТМ14-2-5-03; ТМ14-2-6-03; ТМ14-2-7-03). Чертежами предусмотрены варианты установки следующих комплектов:
установка разделителя, на который заказчик может установить любой манометр, аналогичный предлагаемому заводом. В этом случае заказчик обязан соблюдать условия по объему, заполняемому жидкостью и его изменению под действием максимального давления, и правила заполнения внутреннего пространства прибора, капилляра соединительного рукава (при его применении) и надмембранного пространства, рекомендуемые изготовителем;
установка модификации приборов, поставляемых заводом, комплектно с разделителем;
установка модификаций датчиков давления (например, САПФИР-22МТ), в конструкции которых входят мембранные разделители или открытые мембраны. Перечень модификаций этих приборов приведен в таблице 2;
установка разделителей с узлом укрепления отверстий. При этом варианты условных обозначений установки принимаются по спецификации чертежей.
Возможна установка прибора на некотором удалении от объекта контроля, используя рукав соединительный, предлагаемый заводом «Манометр».
В чертеже ТМ14-2-6-03 предусмотрена возможность как применения отборных устройств по ТУ4218-008-51216464-01 из нержавеющих материалов и изделий, так и несерийного отбора по рис. 1. При недопустимости установки клапанов перед разделителями применяют варианты установки по черт. ТМ14-2-7-03.
В запись условного обозначения установки варианта с применением соединительного рукава включают номер рисунка, где применен соединительный рукав.
Примеры обозначений:
4.1. Установка манометра МКУ с разделителем мембранным мод. 5319 на горизонтальном трубопроводе на закладной конструкции с обозначением «2а-4»:
Манометр МКУ с разделителем ТМ14-2-5-03 Установка 1
4.2. Установка манометра МКУ с разделителем мембранным мод. 5319 на горизонтальном трубопроводе на закладной конструкции с обозначением «2а-4у» с укреплением отверстия:
Манометр МКУ с разделителем ТМ14-2-5-03 Установка 2-4
4.3. Установка манометра МТИ с разделителем мембранным мод. 5321 на вертикальном трубопроводе на нетиповой закладной конструкции:
Манометр МТИ с разделителем ТМ 14-2-6-03 Установка 1
4.4. Установка разделителя мембранного с соединительным рукавом и укреплением отверстия:
Разделитель РМ мод. 5319 ТМ14-2-6-03 Установка 8-3-6
4.5. Установка манометра МТИ с разделителем мембранным фланцевым на горизонтальном трубопроводе на закладной конструкции с обозначением 6:
Манометр МТИ с разделителем фланцевым ТМ14-2-7-03 Установка 6
4.6. Установка разделителя мембранного с соединительным рукавом на закладной конструкции с обозначением 10:
Разделитель РМ мод. 5322 ТМ14-2-7-98 Установка 10-4
4.7. Установка датчика МТ100 мод. 12237 на закладной конструкции с обозначением 10, на трубопроводе Dy80 для рис. 5:
Датчик МТ100 мод. 12237 ТМ14-2-7-98 Установка 10-5
4.8. Установка манометра ДМ2005Сг с разделителем мембранным мод. 5319 на отборном устройстве с шаровым краном ШК-НЖ по черт. ТМ14-2-18-03 на закладной конструкции по ЗК14-2-13-02 обозначение «2ж-2»:
Манометр ДМ2005Сг ТМ14-2-18-03 Установка 14
5. При подключении к отборным устройствам соединительных линий (трубных проводок) по черт. ТМ14-2-8-03, ТМ14-2-9-03 выбор труб для них следует производить на основании РМ4-6-92 ч. 2 и РМ14-12-92.
В этих чертежах предусмотрено подключение трубных проводок из бесшовных труб диаметром 6, 8, 10, 14 и 22 мм из углеродистой и нержавеющей сталей с соблюдением требований СНиП 3.05.07-85 о необходимости заканчивать закладные конструкции запорным клапаном (ТМ14-2-8-03). При этом большинство примененных для этой цели отборных устройств не приводит к необходимости укрепления отверстий, за исключением варианта по ТМ14-2-8-03 рис. 3, для которого альтернативным является вариант по рис. 6.
Подключение трубных проводок из водогазопроводных труб с условными диаметрами 20 и 25 мм при измерении малых величин давлений (на объектах контроля типа топок котлов, печей и газоходов от них) - смотри ТМ14-2-9-03. Характерной особенностью этих способов подключения является отсутствие запорных клапанов при подключении к приборам с помощью гибких (например, резиновых) труб, перекрываемых устройствами зажимного типа, а также возможность организации периодических прочисток места отбора.
При применении отборных устройств давления для запыленных газов, в целях зашиты импульсных трубопроводов от возможности загрязнения их частицами пыли, рекомендуется предусматривать меры по защите импульсных трубопроводов от возможности загрязнения их частицами пыли. К ним относится - устройство в линиях трасс импульсных проводок, непосредственно после отборных устройств, вертикальных участков (см. рис. 2 и 6 ТМ14-2-9-03), величина которых должна определяться по формуле:
где: l - длина вертикального участка;
DР - величина колебаний давления от заданного рабочего;
Ро - заданное рабочее давление;
L - длина импульсной проводки.
При недостаточности этой меры (в случае сильно запыленных газов) применять отборные устройства с циклонами по ТМ14-2-9-03 рис. 5, 6.
6. Запись условного обозначения установки отборных устройств производят по следующим правилам:
для вариантов подключения труб трубных проводок по черт. ТМ14-2-8-03 - обозначение состоит из блоков букв и цифр, в которые включают условное обозначение установки закладной конструкции по ЗК14-2-5-02, диаметр присоединяемой трубы, для труб из нержавеющей сталей - букву «н», затем приводят обозначение типового чертежа;
для установки отборных устройств по черт. ТМ 14-2-9-03 - обозначение отборного устройства по данным, приведенным в ТУ4218-008-51216464-01, включены марка стали (по температуре газов в точке замера), длина отборного устройства (в зависимости от толщины кладки) для вариантов по рис. 3 - 6.
Примеры обозначений:
6.1. Установка отборного устройства на закладной конструкции с обозначением 7-1/4 (рис. 2) для измерения давления жидкости при температуре свыше 70 °С и подключении стальной углеродистой импульсной трубы диаметром 14 мм:
Установка 7-1/4-14 ТМ14-2-8-03
6.2. Установка отборного устройства на закладной конструкции с обозначением 7-1/4 для измерения давления жидкости при температуре свыше 70 °С и подключении импульсной трубы из стали Х18Н10Т диаметром 14 мм:
Установка 7-1/4-14н ТМ14-2-8-03
6.3. Для установки отборного устройства на воздуховоде при подключении стальной углеродистой импульсной трубы c Dy15:
Установка 11-Dy15 TM14-2-8-03
6.4. Для установки отборного устройства в вертикальном положении на металлическом газоходе (ТМ14-2-9-03 рис. 2), для измерения давления газа при температуре 450 °С и подключении импульсной трубы с Dy20 мм, на закладной конструкции с обозначением 12-1/2:
Установка 12-1/2-450-20 ТМ14-2-9-03
6.5. Для установки отборного устройства в горизонтальном положении на стенке из кирпичной кладки толщиной 502 мм при необходимости применения циклона (черт. ТМ14-2-9-03 рис. 5), температура свыше 450 °С и подключении импульсной трубы с Dy25 мм, из нержавеющей стали, на закладной конструкции с обозначением 13-4/4-25:
Установка 13-4/4-25-550-25-12Х1МФ ТМ14-2-9-03

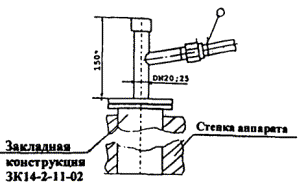

7. При необходимости укрепления отверстия в трубопроводе (стенке аппарата) по рекомендациям РМ4-266-93 принимают вариант установки отборного устройства на бобышке, при этом в условное обозначение установки отбора вводят букву «у». Это решение обеспечивает унификацию способов укрепления отверстий, т.к. применение бобышек в большинстве случаев обеспечивает эти задачи.
Установка закладных конструкций осуществляется организациями по монтажу технологического, санитарно-технического оборудования, необходимость применения средств укрепления отверстий и выбор способов этого укрепления определяют при разработке рабочих чертежей соответствующего основного комплекта. Выбранный вариант укрепления отверстия отражается в рабочих чертежах СА в листе (документе) «Общие данные» в «Перечне закладных конструкций, первичных приборов и средств автоматизации, размещаемых на технологическом, санитарно-техническом и другом оборудовании и коммуникациях».

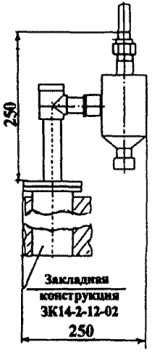

8. При необходимости установки в соединительных линиях влаго-газосборников или газосборников применяют их установку по чертежам:
для влаго-газосборников - на стене по ТМ14-2-14-98, на полу по ТМ14-2-16-98. Установку влаго-газосборников во всех случаях производят в нижних точках импульсной линии;
для газосборников по ТМ14-2-15-98. При этом их устанавливают в верхних точках импульсной линии.
Подробные указания о выборе сосудов и местах их установки приведены в документации ТКБЯ 302.661, СТК4-27-93 ч. 1 и РМ4-23-93.
9. Сборником предусмотрен вариант установки прибора для измерения давления на стене и на полу по чертежам ТМ14-2-12-98, ТМ14-2-14-98, дополняющие чертежи сборника СТМ4-7-94 ч. 1 вариантами крепления с использованием кронштейна К-3 по сборнику СТК4-25-91 ч. 1, что позволяет осуществлять установку на стене приборов с габаритами корпуса более 35 мм (смотри ИМ14-51-00 в. 4, подраздел 3.1, п. 5).
10. При применении способа установки приборов или подключения импульсных проводок на закладных конструкциях с шаровым краном по ТМ14-2-17-03 и ТМ14-2-18-03 учитывают параметры измеряемой среды, на которые рассчитаны условия работы крана, отличающиеся от ТЧ, в которых применены серийные отборные устройства. Указанные параметры приведены на чертежах ТМ и табл. 2 общих указаний сборника. В связи с указанным для такой установки в ЗК14-2-13-02 предусмотрены специальные чертежи ЗК. В остальном, выбор вариантов установки приборов и подключения проводок аналогичен приведенным выше указаниям.
11. Установка приборов и подключение трубных проводок осуществляется с помощью закладных конструкций, предусмотренных сборником СЗК14-2-02.

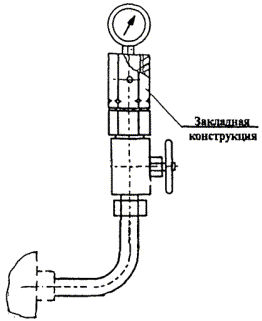

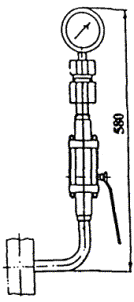

12. Порядок установки приборов на коммуникациях на отборных устройствах по ТУ4218-008-51216464-01, в состав которых входит стяжная муфта с правой и левой резьбами, следующий:
установку прибора на запорном клапане производят по схеме представленной на рис. 1 в следующем порядке - вывернуть муфту 3, оставив примерно половину витка резьбы навинченной на штуцер клапана;
установить внутрь муфты прокладку, соответствующую характеристикам измеряемой среды;
смазать резьбы маслами, смазками или специальными жидкостями по ГОСТ 26191-84 «Масла, смазки и специальные жидкости. Ограничительный перечень и порядок назначения». Тип смазки назначается в зависимости от вида измеряемой среды (рекомендуемый перечень приведен в табл. 5);
придерживая муфту навернуть на нее, примерно на половину витка, манометр, повернуть манометр шкалой в сторону, удобную наблюдателю, придерживая манометр в заданном положении, вращать муфту 3 против часовой стрелки до полной затяжки соединения манометра с клапаном.
Усилие затяжки для соединения с медной прокладкой около 20 нм (медная прокладка должна быть перед установкой отожжена).
Подтяжка, при необходимости, накидной гайки ниже клапана производится усилием до 200 нм.
При установке закладной конструкции на линиях жидкого или газообразного кислорода необходимо произвести разборку резьб и соединений клапана, включая соединение с трубой, обезжирить и смазать соответствующей смазкой резьбы и уплотнительные поверхности.
Для проверки манометра для установки его на «нуль» необходимо закрыть клапан. Придерживая ключом штуцер манометра, вторым ключом повернуть муфту по часовой стрелке на 1/2 оборота.
Ключ установить на стрелку таким образом, чтобы губками было перекрыто боковое отверстие в муфте.
ПЕРЕЧЕНЬ ПРИБОРОВ УСТАНАВЛИВАЕМЫХ НА ОТБОРНЫХ УСТРОЙСТВАХ
Таблица 1
|
Наименование прибора |
Диаметр корпуса, мм |
Присоединяемый размер |
Измеряемая среда |
Пределы измерений, МПа |
Завод изготовитель |
|
|
ВП2-У |
Вакуумметр |
60 |
М20´1,5 |
Неагрессивн. жидкость, пар, газ в т.ч. кислород |
от -0,1 до 0 |
ТАОМ |
|
ВП3-У |
Вакуумметр |
100 |
М20´1,5 |
Неагрессивн. жидкость, пар, газ |
от -0,1 до 0 |
ТАОМ |
|
ВП4-У |
Вакуумметр |
160 |
М20´1,5 |
Неагрессивн. жидкость, пар, газ в т.ч. кислород |
от -0,1 до 0 |
ТАОМ |
|
ДВ2005Сг ДВ2005Сг1Ех |
Вакуумметр |
160 |
М20´1,5 |
Неагрессивн. жидкость, пар, газ в т.ч. кислород |
от -0,1 до 0 |
ТАОМ |
|
ДВ2010Сг |
Вакуумметр |
100 |
М20´1,5 |
Неагрессивн. жидкость, пар, газ в т.ч. кислород |
от -0,1 до 0 |
ТАОМ |
|
ДВ 2029 |
Вакуумметр |
50 |
М12´1,5 |
Неагрессивн. жидкость, газ, пар |
от -0,1 до 0 |
ТАОМ |
|
ДВ 8010 |
Вакуумметр |
250 |
М20´1,5 |
Неагрессивн. жидкость, газ, пар |
от -0,1 до 0 |
ТАОМ |
|
ДВ 8009-Кс (исп. 2) |
Вакуумметр |
160 |
M20´1,5 |
Агрессивная, не кристаллизирующаяся жидкость, газ |
от -0,1 до 0 |
ТАОМ |
|
ДВ 8008-ВУ |
Вакуумметр |
100 |
М20´1,5 |
Неагрессивн. жидкость, газ, пар |
от -0,1 до 0 |
ТАОМ |
|
ДМ 5001 |
Вакуумметр цифровой |
100 |
М20´1,5 |
Среда неагрессивн. |
от -0,1 до 0 |
ТАОМ |
|
ДМ 5002 Ех |
Вакуумметр цифровой |
100 |
М20´1,5 |
Среда неагрессивн. |
от -0,1 до 0 |
ТАОМ |
|
В-3ВУ |
Вакуумметр |
100 |
М20´1,5 |
Неагрессивн. жидкость, газ, пар |
от -0,1 до 0 |
ТАОМ |
|
ВТПСд-100-ОМ2 |
Вакуумметр |
100 |
М20´1,5 |
Жидкость, газ водяной пар |
от -0,1 до 0 |
ТАОМ |
|
ВТИ мод. 1218 |
Вакуумметр |
160 |
М20´1,5 |
Жидкость, газ, пар |
от -60 до 0 кПа от -100 до 0 кПа |
МАОМ |
|
МКУ мод. 1071 |
Вакуумметр |
100 |
М20´1,5 |
Незагрезненные жидкость и газ |
от -100 до 500 кПа от -0,1 до 0,9 МПа |
МАОМ |
|
мод. 1072 |
|
|
|
|
от 0 до 2,5 МПа |
|
|
МТК мод. 1058 |
Вакуумметр |
100 |
М20´1,5 или G1/2² |
Жидкость, газ, морская вода |
100 кПа |
МАОМ |
|
МКШ мод. 3058 |
Вакуумметр |
100 |
М20´1,5 или G1/2² |
Жидкость, газ |
от -100 до 0 |
МАОМ |
|
МКШ мод. 3059 |
Вакуумметр для хладона |
Хладон |
от -100 до 300 кПа |
|||
|
мод. 3060 |
от -100 до 500 кПа от 0 до 2,5 МПа |
|||||
|
МВТП-1М |
Мановакуумметр |
60 |
М12´1,5 |
Неагрессивн. жидкость, пар, газ в т.ч. кислород |
от 0 до +2,4 изб. давлен. от -0,1 до 0 вакуумметр. давление |
ПОТК |
|
МВП2-У |
Мановакуумметр |
60 |
М20´1,5 |
Неагрессивн. жидкость, пар, газ в т.ч. кислород |
от -0,1 до +2,4 |
ТАОМ |
|
МВП3-У |
Мановакуумметр |
100 |
М20´1,5 |
Неагрессивн. жидкость, пар, газ |
от -0,1 до +2,4 |
ТАОМ ПОТК |
|
МВП4-У |
Мановакуумметр |
160 |
М20´1,5 |
Неагрессивн. жидкость, пар, газ в т.ч. кислород |
от -0,1 до +2,4 |
ТАОМ ПОТК |
|
ДА 2029 |
Мановакуумметр |
50 |
М12´1,5 |
Неагрессивн. жидкость, пар, газ |
от -0,1 до +2,4 |
ТАОМ |
|
ДА 2005Сг |
Мановакуумметр |
160 |
М20´1,5 |
Неагрессивн. жидкость, пар, газ в т.ч. кислород |
от -0,1 до +2,4 |
ТАОМ |
|
ДА 2005Сг1Ех |
Мановакуумметр |
160 |
М20´1,5 |
Различные среды |
от -0,1 до +2,4 |
ТАОМ |
|
ДА 2010Сг |
Мановакуумметр |
100 |
М20´1,5 |
Неагрессивн. среды в т.ч. кислород |
от -0,1 до +2,4 |
ТАОМ |
|
ДА 8008-ВУ ДА 8008А-ВУ |
Мановакуумметр |
100 |
М20´1,5 |
Неагрессивн. некристаллизирующаяся. Жидкость, газ, пар |
от -0,1 до +2,4 |
ТАОМ |
|
ДА 8009-Кс (исп. 2) |
Мановакуумметр |
160 |
М20´1,5 |
Агрессивная, не кристаллизирующаяся. Жидкость, газ |
от -0,1 до +2,4 |
ТАОМ |
|
ДА 8010 |
Мановакуумметр |
250 |
М20´1,5 |
Неагрессивн. жидкость, пар, газ |
от -0,1 до +2,4 |
ТАОМ |
|
ДМ 5001 |
Мановакуумметр цифровой |
100 |
М20´1,5 |
Среда неагрессивн. |
от -0,1 до +2,4 |
ТАОМ |
|
ДМ 5002 Ех |
Мановакуумметр цифровой |
100 |
М20´1,5 |
Среда неагрессивн. |
от -0,1 до + 2,4 |
ТАОМ |
|
МВ-3ВУ |
Мановакуумметр |
100 |
М20´1,5 |
Неагрессивн. жидкость, пар, газ |
от -0,1 до +2,4 |
ТАОМ |
|
МВП3А-У |
Мановакуумметр |
100 |
М20´1,5 |
Жидкий, газообразный и водный раствор аммиака |
от -0,1 до +2,4 |
ТАОМ |
|
МВП4А-У |
Мановакуумметр |
160 |
М20´1,5 |
Жидкий, газообразный и водный раствор аммиака |
от -0,1 до +2,4 |
ТАОМ |
|
МВП4А-Кс |
Мановакуумметр |
160 |
М20´1,5 |
Газ |
от -0,1 до +0,15 |
ТАОМ |
|
МВТПСд-100-ОМ2 |
Мановакуумметр |
100 |
М20´1,5 |
Жидкость, газ, водяной пар |
от -0,1 до + 0,15 |
ТАОМ |
|
МКУ мод. 1071 |
Мановакуумметр |
100 |
М20´1,5 |
Незагрязнённая жидкость, газ |
от -100 до 500 кПа от -0,1 до 0,9 МПа |
МАОМ |
|
мод. 1072 |
от -0,1 до 2,4 МПа |
|||||
|
МТИ мод. 1218 |
Мановакуумметр |
160 |
М20´1,5 |
Жидкость, газ, пар |
от -100 до 300 кПа |
МАОМ |
|
мод. 1216 |
от -0,1 до 2,4 МПа |
|||||
|
МТИ мод. 1511 |
Мановакуумметр кислотостойкий |
160 |
М20´1,5 |
Жидкость, газ, пар |
от -100 до 500 кПа от -0,1 до 2,4 МПа |
МАОМ |
|
МТК мод. 1058 |
Мановакуумметр |
100 |
М20´1,5 или G1/2" |
Жидкость, газ |
от -60 до +300 кПа от -500 кПа до +2,4 МПа |
МАОМ |
|
мод. 1054 |
Морская вода |
до 6 МПа |
||||
|
МКШ мод. 3058 |
Мановакуумметр |
100 |
М20´1,5 или G1/2" |
Жидкость, газ |
от -100 до 150 кПа от -100 до 300 кПа |
МАОМ |
|
мод. 3054 |
от -100 до 500 кПа от -0,1 до 2,4 МПа |
|||||
|
МТП-1М |
Манометр |
60 |
М12´1,5 |
Неагрессивн. жидкость и газ в т.ч. кислород |
от 16 до 40 |
ПОТК |
|
МА-10К |
Манометр авиационный |
60 |
Труб. 1/4² |
Неагрессивн. жидкость и газ в т.ч. кислород |
от 0,4 до 25 |
ПОТК |
|
М2А |
Манометр авиационный двухстрелочный |
60 |
M10´l |
Неагрессивн. жидкость и газ |
16 |
ПОТК |
|
МТ-60УП |
Манометр |
60 |
M12´l,5 |
Неагрессивн. жидкость и газ |
10, 25 |
ПОТК |
|
МТМ-1 |
Манометр |
60 |
М12´1,5 |
Неагрессивн. жидкость и газ в т.ч. кислород |
от 0,16 до 40 |
ПОТК |
|
МКр-60 МКр-60К |
Манометр корабельный |
60 |
М12´1,5 |
Неагрессивн. жидкость и газ в т.ч. кислород |
от 0,16 до 25 |
ПОТК |
|
МП3-У |
Манометр |
100 |
М20´1,5 |
Жидкость, газ |
от 0 до 40 |
ТАОМ ПОТК |
|
МП4-У |
Манометр |
160 |
М20´1,5 |
Жидкость, газ в т.ч. кислород |
от 0 до 40 |
ТАОМ ПОТК |
|
МП-100 Исполнения: 01 - обыкновен. 02 - коррозион. 03 - кислородное |
Манометр показыв. |
100 |
М20´1,5 М12´1,5 |
Жидкость, газ, пар |
от 0 до 600 кПа от 0 до 100 МПа |
ИФП |
|
МП-160 Исполнения: 01 - обыкновен. 02 - коррозион. 03 - кислородное |
Манометр показыв. |
160 |
М20´1,5 М12´1,5 |
Жидкость, газ, пар |
от 0 до 600 кПа от 0 до 100 МПа |
ИФП |
|
МП-63 Исполнения: 01 - обыкновен. 02 - коррозион. 03 - кислородное |
Манометр показыв. |
63 |
М20´1,5 М12´1,5 |
Жидкость, газ, пар |
от 0 до 600 кПа от 0 до 100 МПа |
ИФП |
|
МП2-У |
Манометр |
60 |
М20´1,5 |
Жидкость, газ, пар |
0-40 |
ТАОМ |
|
МП3-У |
Манометр |
100 |
М20´1,5 |
Неагрессивн. жидкость, пар, газ |
от 0 до 0,25 |
ТАОМ |
|
МП4-У |
Манометр |
160 |
М20´1,5 |
Неагрессивн. жидкость, пар, газ в т.ч. кислород |
от 0 до 40 |
ТАОМ |
|
ДМ 2005Сг |
Манометр |
160 |
М20´1,5 |
Неагрессивн. не кристаллизирующаяся в т.ч. кислород |
от 0 до 40 |
ТАОМ |
|
ДМ 2005Сг1Ех |
Манометр |
160 |
М20´1,5 |
Различные среды |
от 0 до 40 |
ТАОМ |
|
ДМ 2010Сг |
Манометр |
160 |
М20´1,5 |
Различные среды |
от 0 до 40 |
ТАОМ |
|
ДМ 8008-Ву ДМ 8008А-ВУ |
Манометр |
100 |
М20´1,5 |
Неагрессивн. некристаллизирующаяся. Жидкость, пар, газ |
от 0 до 40 от 0,1 до 40 |
ТАОМ |
|
ДМ 8010 |
Манометр |
250 |
М20´1,5 |
Неагрессивн. жидкость, пар, газ |
от 0 до 40 |
ТАОМ |
|
ДМ 8009-Кс (исп. 2) |
Манометр |
160 |
М20´1,5 |
Неагрессивн. не кристаллизирующиеся жидкие и газообразные среды |
от 0 до 2,5 |
ТАОМ |
|
ДМ 2029 |
Манометр |
50 |
М12´1,5 |
Неагрессивн. Жидкость, пар, газ |
от 0 до 25 |
ТАОМ |
|
М-3Ву |
Манометр |
100 |
М20´1,5 |
Неагрессивн. Жидкость, пар, газ |
от 0 до 25 |
ТАОМ |
|
МТПСд-100-ОМ2 |
Манометр |
100 |
М20´1,5 |
Жидкость, газ, пар водяной |
от 0 до 40 |
ТАОМ |
|
МП3А-У |
Манометр |
100 |
М20´1,5 |
Жидкий, газообразный и водный раствор аммиака |
от 0 до 40 |
ТАОМ |
|
МП4А-У |
Манометр |
160 |
М20´1,5 |
Жидкий, газообразный и водный раствор аммиака |
от 0 до 40 |
ТАОМ |
|
МП4А-Кс |
Манометр |
160 |
М20´1,5 |
Газ |
от 0 до 40 |
ТАОМ |
|
ДМ 5001 |
Манометр цифровой |
100 |
М20´1,5 |
Среда неагрессивн. |
от 0 до 40 |
ТАОМ |
|
ДМ 5002 Ех |
Манометр цифровой |
100 |
М20´1,5 |
Среда неагрессивн. |
от 0 до 40 |
ТАОМ |
|
МКУ мод. 1071 |
Манометр |
100 |
М20´1,5 |
Незагрязнен. жидкость, газ |
от 0 до 600 кПа от 0 до 1 МПа |
МАОМ |
|
мод. 1072 |
от 0 до 60 МПа |
|||||
|
МТИ мод. 1218 мод. 1216 мод. 1246 мод. 1232 |
Манометр |
160 |
М20´1,5 |
Жидкость, газ, пар |
от 0 до 400 кПа от 0 до 2,5 МПа от 0 до 10 МПа от 0 до 60 МПа |
МАОМ |
|
МТИ мод. 1511 |
Манометр кислотостойкий |
160 |
М20´1,5 |
Жидкость, газ, пар |
от 0 до 6 |
МАОМ |
|
мод. 1512 |
от 0 до 40 |
|||||
|
МТК мод. 1058 |
Манометр |
100 |
М20´1,5 |
Жидкость, газ |
от 100 до 400 кПа |
МАОМ |
|
мод. 1054 |
от 600 кПа до 6 МПа |
|||||
|
мод. 1076 |
от 10 до 60 МПа |
|||||
|
МКШ мод. 3058 |
Манометр с комбинированной шкалой |
100 |
М20´1,5 или G1/2² |
Жидкость, газ |
от 0 до 400 кПа |
МАОМ |
|
мод. 3054 |
от 0 до 6 МПа |
|||||
|
мод. 3076 |
от 0 до 60 МПа |
|||||
|
МКШ мод. 3059 |
Манометр для хладона |
100 |
М20´1,5 |
Хладон |
от -100 до 300 кПа |
МАОМ |
|
мод. 3060 |
от -100 до 500 кПа от 0 до 2,5 МПа |
|||||
|
М1/1 |
Манометр |
40 |
М12´1,5 |
Жидкость, газ |
0 - 40 |
АОБ |
|
М2/1 М3/1 |
Манометр |
60 |
М12´1,5 |
Жидкость, газ |
0 - 40 |
АОБ |
|
М4/1 |
Манометр |
160 |
М20´1,5 |
Жидкость, газ |
0 - 40 |
АОБ |
|
МТ 100Р мод. 11029 - 11039 |
Датчик избыточного давления |
- |
М20´1,5 |
Нейтральные и агрессивн. среды (газы и жидкости) |
от 0,25 до 100 МПа |
МАОМ |
|
14123 - 1428 |
от 16 до 600 кПа |
|||||
|
МТ 100R мод. 11229 - 11239 |
Датчик разрежения |
- |
М20´1,5 |
Нейтральные и агрессивн. среды (газы и жидкости) |
от 0,25 до 100 МПа |
МАОМ |
|
МТ 100PR мод. 11029 - 11032 11229 - 11232 |
Датчик избыточного давления разрежения |
- |
М20´1,5 |
Нейтральные и агрессивн. среды (газы и жидкости) |
от -4 до + 3,9 |
МАОМ |
|
Сапфир-22МТ Мод. 2051, 2055, 2151, 2155, 2161, 2171, 2175, 2351 |
Датчик разности давлений |
- |
М20´1,5 (штуцер) |
Нейтральные и агрессивн. среды (газы и жидкости) |
от 0,25 до 100 (избыточное давление) от -0,1 до +2,4 (давление разрежения) |
МАОМ |
|
Мод. 2050, 2054, 2150, 2154, 2160, 2170, 2350, 2354 |
М20´1,5 Фланец и разд. мембрана |
|||||
|
Мод. 2152, 2156, 2162, 2172, 2352, 2356 |
М20´1,5 Разделительная мембр. |
|||||
|
Сапфир-22 МП (аналог датчика Сапфир-22МТ) |
Датчик микропроцессорный |
- |
- ² - |
- ² - |
- ² - |
МАОМ |
|
КРТ-1, КРТ-1А, КРТ-2, КРТ-2А (в новых разработках рекомендуется применять КРТ5) |
Преобразователь изб давления |
43 |
М20´1,5 |
Жидкость, пар, газ |
от 0,4 до 100 |
ОАОО |
|
КРТ-Ех (в новых разработках рекомендуется применять КРТ5-ЕХ) |
Преобразователь изб давления, искробезопасный |
43 |
М20´1,5 |
Жидкость, газ, пар |
от 0,6 до 100 |
ОАОО |
|
КРТ 5 КРТ 5-1 КРТ 5-2 КРТ 5-3 КРТ 5-4 |
Преобразователь изб давления |
38 |
М20´1,5 |
Жидкость, газ, пар |
от 1 до 100 |
ОАОО |
|
КРТ 5-11 КРТ 5-22 КРТ 5-33 КРТ 5-44 |
от 0,25 до 0,6 |
|||||
|
КРТ 5-Ех |
Преобразователь изб давления, искробезопасный |
38 |
М20´1,5 |
Жидкость, газ, пар |
от 0,25 до 100 |
ОАОО |
|
КРТ 7 |
Преобразователь изб давления |
52´120´32 Габ. |
|
Жидкость, газ, пар |
от 2,5 до 100 |
ОАОО |
|
КРТ-МР1 КРТ-МР2 |
Преобразователь изб давления |
48 |
М20´1,5 |
Жидкость, газ, пар |
от 0,1 до 0,6 |
ОАОО |
|
КРТ-НТ1 КРТ-НТ2 |
Преобразователь изб давления, высокотемпературн. |
48 |
М20´1,5 |
Жидкость, газ, пар |
от 0,6 до 100 |
ОАОО |
|
КРТ-ТН1 КРТ-ТН2 |
Преобразователь изб. давления |
48 |
М20´1,5 |
Жидкость, газ, пар |
от 0,25 до 100 |
ОАОО |
|
KPT-С КРТ-СТ |
Преобразователь изб. давления, электрон. |
25 |
М20´1,5 |
Жидкость, газ, пар |
от 0,25 до 100 |
ОАОО |
|
КРТ-У КРТ-УТ |
Преобразователь изб давления |
25 |
М20´1,5 |
Жидкость, газ, пар |
от 0,25 до 100 |
ОАОО |
|
Метран-43-ДИ -43-Ех-ДИ -43-Вн-ДИ |
Датчик избыточн. давления |
- |
М20´1,5 |
Жидкость, пар, газ в т.ч. газообразный кислород и кислородосодержащие среды при Ру не выше 1,6 МПа |
|
ЧКМ |
|
Мод. 3153-01 |
0,4 до 1,0 |
|||||
|
3156-01 |
|
|
|
|
0,1 до 2,5 |
|
|
3163-01 |
|
|
|
|
1 до 16 |
|
|
3173-01 |
|
|
|
|
4 до 40 |
|
|
Метран-45-ДИ -45-Ех-ДИ |
Датчик избыточн. давления |
- |
М20´1,5 |
Жидкость, пар, газ |
|
ЧКМ |
|
Мод. 5110 |
0,06 до 0,4 кПа |
|||||
|
5120 |
|
|
|
|
0,1 до 2,5 кПа |
|
|
5130 |
|
|
|
|
0,6 до 6 кПа |
|
|
Метран-45-ДВ -45-Ех-ДВ |
Датчик разрежения |
- |
М20´1,5 |
Жидкость, пар, газ |
|
ЧКМ |
|
Мод. 5210 |
0,06 до 0,4 кПа |
|||||
|
5220 |
|
|
|
|
0,1 до 2,5 кПа |
|
|
5230 |
|
|
|
|
0,6 до 6 кПа |
|
|
Метран-45-ДИВ -45-Ех-ДИВ |
Датчик давления-разрежения |
- |
М20´1,5 |
Жидкость, пар, газ |
|
ЧКМ |
|
Мод. 5310 |
0,0315 до 0,315 кПа |
|||||
|
5320 |
|
|
|
|
0,125 до 1,25 кПа |
|
|
5330 |
|
|
|
|
0,315 до 3,15 кПа |
|
|
Метран-49-ДИ -49-Ех-ДИ -49-Вн-ДИ |
Датчик избыточн. давления коррозионностойкий |
- |
М20´1,5 |
Агрессивная с высокой химической активностью |
|
ЧКМ |
|
Мод. 9150 |
|
|
|
|
0,1 до 2,5 |
|
|
9160 |
|
|
|
|
1 до 16 |
|
|
9170 |
|
|
|
|
4 до 100 |
|
|
Метран-22-АС Метран-22 (полностью взаимозаменяем с датчиком Сапфир-22М) Метран-22-ДА-АС Метран-22-ДА -22-Ех-ДА -22-Вн-ДА |
Датчик абсолютного давления |
- |
М20´1,5 |
Газ, жидкость, пар |
|
ЧКМ |
|
Мод. 2050 2051 2060 2061 (без ниппеля) |
|
|
|
|
0,25 до 2,5 1,6 до 16 |
|
|
Метран-22-ДИ-АС Метран-22-ДИ -22-Ех-ДИ -22-Вн-ДИ |
Датчик избыточного давления |
- |
М20´1,5 |
Газ, жидкость, пар |
|
ЧКМ |
|
Мод. 2150 2151 2160 2161 2170 (без ниппеля) |
0,1 до 2,5 1 до 16 4 до 100 |
|||||
|
Метран-22-ДИВ-АС Метран-22-ДИВ -22-Ех-ДИВ -22-Вн-ДИВ |
Датчик давления-разрежения |
|
М20´1,5 |
Газ, жидкость, пар |
|
ЧКМ |
|
Мод. 2350 |
100 кПа (разрежение) |
|||||
|
2351 (без ниппеля) |
|
|
|
|
300 до 2400 кПа (изб. давл.) |
|
|
Метран-55-ДА -55-Ех-ДА |
Датчик абсолютного давления |
66 |
М20´1,5 |
Жидкость, пар, газ в т.ч. газообразный кислород и кислородосодержащие газовые смеси при Ру не выше 1,6 МПа |
|
ЧКМ |
|
-55-Вн-ДА |
71 |
|
||||
|
Мод. 505 506 |
|
0,6 до 2,5 4 до 16 |
||||
|
Метран-55-ДИ -55-Ех-ДИ |
Датчик избыточного давления |
66 |
|
|||
|
-55-Вн-ДИ |
71 |
|
||||
|
Мод. 515 |
|
0,6 до 2,5 |
||||
|
516 |
|
|
|
|
4 до 16 |
|
|
517 |
|
|
|
|
25 до 100 |
|
|
518 |
|
|
|
|
0,1 до 0,6 |
|
|
Метран-55-ДВ -55-Ех-ДВ |
Датчик разрежения |
66 |
|
|||
|
-55-Вн-ДВ |
71 |
|
||||
|
Мод. 528 |
|
0,1 |
||||
|
Метран-55-ДИВ -55-Ех-ДИВ |
Датчик давления-разрежения |
66 |
|
|||
|
-55-Вн-ДИВ |
71 |
|
||||
|
Мод. 535 |
|
0,1 (разреж.) 0,5 до 2,4 (изб. давл.) |
Примечание. 1. Нижний предел измерения датчиков Метран-43, 45, 49, 22, 55 (ДА, ДИ, ДВ) равен «0», для датчиков ДИВ значение измеряемого параметра «0», находится внутри диапазона измерений.
2. Пределы измерений для датчиков Метран-22-АС - смотри пределы измерений для датчика Метран-22.
3. Расшифровку сокращенных обозначений заводов-изготовителей (например, МАОМ) - смотри табл. 5.
Таблица 2
|
Ру, МПа |
Обозначение монтажного чертежа установки прибора |
||||||
|
Положение трубопровода |
|||||||
|
Горизонтальное |
Вертикальное |
Горизонтальное |
Вертикальное |
||||
|
Температура измеряемой среды °C |
|||||||
|
До 70 |
Свыше 70 |
||||||
|
ВП2-У |
От -0,1 до 0 |
ТМ14-2-1-03 ТМ14-2-17-03 |
TM14-2-1-03 ТМ14-2-17-03 |
ТМ14-2-1-03 ТМ14-2-17-03 |
ТМ14-2-1-03 ТМ14-2-17-03 |
||
|
ВП3-У |
От -0,1 до 0 |
||||||
|
ВП4-У |
От -0,1 до 0 |
||||||
|
ДВ2005Сг |
От -0,1 до 0 |
||||||
|
ДВ2005Сг1Ех |
От -0,1 до 0 |
||||||
|
ДВ 2029 |
От -0,1 до 0 |
||||||
|
ДВ 8010 |
От -0,1 до 0 |
||||||
|
ДВ 8009-Кс (исп. 2) |
От -0,1 до 0 |
||||||
|
ДВ 8008-ВУ |
От -0,1 до 0 |
||||||
|
ДМ 5001 |
От -0,1 до 0 |
||||||
|
ДМ 5002 Ех |
От -0,1 до 0 |
||||||
|
В-3ВУ |
От -0,1 до 0 |
||||||
|
ВТПСД-100-ОМ2 |
От -0,1 до 0 |
||||||
|
ВТИ мод. 1218 |
От -60 до 0 кПа От -100 до 0 кПа |
||||||
|
МКУ мод. 1071 |
От -100 до 500 кПа От -0,1 до 0,9 МПа |
||||||
|
МКУ мод. 1072 |
От 0 до 2,5 МПа |
||||||
|
МТК мод. 1058 |
100 кПа |
||||||
|
МКШ мод. 3058 |
От - 100 до 0 |
||||||
|
МКШ мод. 3059 Мод. 3060 |
От -100 до 300 кПа От -100 до 500 кПа От 0 до 2,5 МПа |
||||||
|
МВТП-1М |
От 0 до +2,4 Изб. давление От -0,1 до 0 Вакуумметрич. давление |
ТМ14-2-1-03 ТМ14-2-17-03 |
ТМ14-2-1-03 ТМ14-2-17-03 |
ТМ14-2-1-03 ТМ14-2-17-03 |
ТМ14-2-1-03 ТМ14-2-17-03 |
||
|
МВП2-У |
От -0,1 до +2,4 |
||||||
|
МВП3-У |
От -0,1 до +2,4 |
||||||
|
МВП4-У |
От -0,1 до +2,4 |
||||||
|
ДА 2029 |
От -0,1 до +2,4 |
||||||
|
ДА 2005Сг |
От -0,1 до +2,4 |
||||||
|
ДА 2005Сг1Ех |
От -0,1 до +2,4 |
||||||
|
ДА 2005Сг |
От -0,1 до +2,4 |
||||||
|
ДА 20Сг |
От -0,1 до +2,4 |
||||||
|
|
|
||||||
|
ДА 8008-ВУ |
От -0,1 до +2,4 |
||||||
|
ДА 8008А-ВУ |
От -0,1 до +2,4 |
||||||
|
ДА 8009 -Кс (исп. 2) |
От -0,1 до +2,4 |
||||||
|
ДА 8010 |
От -0,1 до +2,4 |
||||||
|
ДМ 5001 |
От -0,1 до +2,4 |
||||||
|
ДМ 5002 Ех |
От -0,1 до +2,4 |
||||||
|
МВ-3ВУ |
От -0,1 до +2,4 |
||||||
|
МВП3А-У |
От -0,1 до +2,4 |
||||||
|
МВП4А-У |
От -0,1 до +2,4 |
||||||
|
МВП4А-Кс |
От -0,1 до +0,15 |
||||||
|
МВТПСд-100-ОМ2 |
От -0,1 до +0,15 |
||||||
|
МКУ мод. 1071 |
от -100 до 500 кПа |
ТМ14-2-1-03 ТМ14-2-17-03 |
ТМ14-2-1-03 TM14-2-17-03 |
ТМ14-2-1-03 ТМ14-2-17-03 |
ТМ14-2-1-03 ТМ14-2-17-03 |
||
|
от -0,1 до 0,9 МПа |
|||||||
|
Мод. 1072 |
от -0,1 до 2,4 МПа |
||||||
|
МТИ мод. 1218 мод. 1216 |
От -100 до 300 кПа От -0,1 до 2,4 МПа |
||||||
|
МТИ мод. 1511 |
от -100 до 500 кПа |
||||||
|
МТИ мод. 1511 |
От -0,1 до 2,4 МПа |
||||||
|
МТК мод. 1058 Мод. 1054 |
От -60 до +300 кПа От -500 кПа до +2,4 МПа до 6 МПа |
||||||
|
МКШ мод. 3058 |
от -100 до 150 кПа |
||||||
|
|
от -100 до 300 кПа |
||||||
|
мод. 3054 |
от -100 до 500 кПа |
||||||
|
|
От -0,1 до 2,4 МПа |
||||||
|
МТП-1М |
От 16 до 40 |
||||||
|
МА-10К |
От 0,4 до 25 |
||||||
|
М2А |
16 |
||||||
|
МТ-60УП |
10; 25 |
||||||
|
МТМ-1 |
От 0,16 до 40 |
||||||
|
МКр-60 МКр-60К |
От 0,16 до 25 |
||||||
|
МП3-У |
От 0 до 40 |
||||||
|
МП4-У |
От 0 до 40 |
||||||
|
МП-100 Исполнения: 01-обыкновенное 02-коррозионное 03-кислородное |
От 0 до 600 кПа От 0 до 100 МПа От 0 до 600 кПа От 0 до 100 МПа |
||||||
|
МП-160 Исполнения: 01 - обыкновенное 02 - коррозион. 03 - кислородное |
От 0 до 600 кПа От 0 до 100 МПа |
ТМ14-2-1-03 TM14-2-17-03 |
ТМ14-2-1-03 ТМ14-2-17-03 |
ТМ14-2-1-03 ТМ14-2-17-03 |
ТМ14-2-1-03 ТМ14-2-17-03 |
||
|
МП-63 Исполнения: 01 - обыкновенное 02 - коррозион. 03 - кислородное |
От 0 до 600 кПа От 0 до 100 МПа |
||||||
|
МП2-У |
От 0 до 40 |
||||||
|
МП3-У |
От 0 до 0,25 |
||||||
|
МП4-У |
0т0 до 40 |
||||||
|
ДМ 2005Сг |
От 0 до 40 |
||||||
|
ДМ 2005Сг1Ех |
От 0 до 40 |
||||||
|
ДМ 2010Сг |
От 0 до 40 |
||||||
|
ДМ 8008-ВУ |
От 0 до 40 |
||||||
|
ДМ 8008А-ВУ |
От 0,1 до 40 |
||||||
|
ДМ 8010 |
От 0 до 40 |
||||||
|
ДМ 8009-Кс (исп. 2) |
От 0 до 2,5 |
||||||
|
ДМ 2029 |
От 0 до 25 |
||||||
|
М-ЗВУ |
От 0 до 25 |
||||||
|
МТПСд-100-ОМ2 |
От 0 до 40 |
||||||
|
МП3А-У |
От 0 до 40 |
||||||
|
МП4А-У |
От 0 до 40 |
||||||
|
МП4А-Кс |
От 0 до 40 |
||||||
|
ДМ 5001 |
От 0 до 40 |
||||||
|
ДМ 5002 Ех |
От 0 до 40 |
||||||
|
МКУ мод. 1071 |
От 0 до 600 кПа |
ТМ14-2-1-03 ТМ14-2-17-03 |
ТМ14-2-1-03 ТМ14-2-17-03 |
ТМ14-2-1-03 ТМ14-2-17-03 |
ТМ14-2-1-03 ТМ14-2-17-03 |
||
|
От 0 до 1 МПа |
|||||||
|
Мод. 1072 |
От 0 до 60 МПа |
||||||
|
МТИ мод. 1218 1216 1246 1232 |
От 0 до 400 кПа От 0 до 2,5 МПа От 0 до 10 МПа От 0 до 60 МПа |
||||||
|
МТИ мод. 1511 Мод. 1512 |
От 0 до 6 От 0 до 40 |
||||||
|
МТК мод. 1058 |
От 100 до 400 кПа |
||||||
|
Мод. 1054 |
От 600 кПа до 6 МПа |
||||||
|
Мод. 1076 |
От 10 до 60 МПа |
||||||
|
МКШ мод. 3058 |
От 0 до 400 кПа |
||||||
|
Мод. 3054 |
От 0 до 6 МПа |
||||||
|
Мод. 3076 |
От 0 до 60 МПа |
||||||
|
Мод. 3059 |
От -100 до 300 кПа |
||||||
|
Мод. 3060 |
От -100 до 500 кПа От 0 до 2,5 МПа |
||||||
|
М1/1 |
От 0 до 40 |
||||||
|
М2/1 М3/1 |
От 0 до 40 |
||||||
|
М4/1 |
От 0 до 40 |
||||||
|
МТ100Р мод. 11029 - 11039 |
От 0,25 до 100 МПа |
||||||
|
14123 - 14128 |
От 16 до 600 кПа |
||||||
|
МТ100R мод. 11229 - 11239 |
От 0,25 до 100 МПа |
||||||
|
MT 100R мод. 11029 - 11032 11229 - 11232 |
От -4 до + 3,9 |
ТМ14-2-1-03 |
ТМ14-2-2-03 |
ТМ14-2-3-03 |
ТМ14-2-4-03 |
||
|
САПФИР-22МТ Мод. 2051, 2055 2151, 2155 2161, 2171 2175, 2351 2050, 2054 |
От 0,25 до 100 (избыточное давление) от -0,1 до +2,4 (давление разрежения) |
ТМ14-2-18-03 |
ТМ14-2-18-03 |
ТМ14-2-18-03 |
ТМ14-2-18-03 |
||
|
2150, 2154 2160, 2170 2350, 2354 |
ТМ14-2-5-03 ТМ14-2-7-98 |
ТМ14-2-6-03 |
ТМ14-2-5-03 ТМ14-2-7-98 |
ТМ14-2-6-03 |
|||
|
2152, 2156 2162, 2172 2352, 2356 |
ТМ14-2-18-03 |
ТМ14-2-18-03 |
ТМ14-2-18-03 |
ТМ14-2-18-03 |
|||
|
САПФИР-22 МП (аналог Сапфира-22МТ) |
Аналогично |
Аналогично |
Аналогично |
Аналогично |
Аналогично |
||
|
КРТ-1, КРТ-1А, КРТ-2, КРТ-2А (в новых разработках применять КРТ5) |
От 0,4 до 100 |
ТМ14-2-1-03 |
ТМ14-2-2-03 |
ТМ14-2-3-03 |
ТМ14-2-4-03 |
||
|
КРТ-Ех (в новых разработках применять КРТ5-Ех) |
От 0,6 до 100 |
ТМ14-2-1-03 |
ТМ14-2-2-03 |
ТМ14-2-3-03 |
ТМ14-2-4-03 |
||
|
KPT5 KPT5-1 KPT5-2 KPT5-3 KPT5-4 |
От 1 до 100 |
ТМ14-2-1-03 |
ТМ14-2-2-03 |
ТМ14-2-3-03 |
ТМ14-2-4-03 |
||
|
KPT5-11 KPT5-22 KPT5-33 KPT5-44 |
От 0,25 до 0,6 |
||||||
|
KPT5-Ex |
От 0,25 до 100 |
||||||
|
KPT |
От 2,5 до 100 |
||||||
|
KPT-MP1 KPT-MP2 |
От 0,1 до 0,6 |
||||||
|
|
|
||||||
|
KPT-HT1 KPT-HT2 |
От 0,6 до 100 |
||||||
|
KPT-TH1 KPT-TH2 |
От 0,25 до 100 |
||||||
|
KPT-С KPT-CT |
От 0,25 до 100 |
||||||
|
KPT-У KPT-УТ |
От 0,25 до 100 |
||||||
|
Метран-43-ДИ |
|
||||||
|
-43-Ех-ДИ -43-Вн-ДИ |
|||||||
|
Мод. 3153-01 3156-01 3163-01 3173-01 |
0,4 до 1,0 0,1 до 2,5 1 до 16 4 до 40 |
||||||
|
Метран-45-ДИ 45-Ех-ДИ |
|
ТМ14-2-1-03 |
ТМ14-2-2-03 |
ТМ14-2-3-03 |
ТМ14-2-4-03 |
||
|
Мод. 5110 |
0,06 до 0,4 кПа |
||||||
|
5120 |
0,1 до 2,5 кПа |
||||||
|
5130 |
0,6 до 6 кПа |
||||||
|
Метран-45-ДВ 45-Ех-ДВ |
|
||||||
|
Мод. 5210 |
0,06 до 0,4 кПа |
||||||
|
5220 |
0,1 до 2,5 кПа |
||||||
|
5230 |
0,6 до 6 кПа |
||||||
|
Метран-45-ДИВ 45-Ех-ДИВ |
|
||||||
|
Мод. 5310 |
0,0315 до 0,315 кПа |
||||||
|
5320 |
0,125 до 1,25 кПа |
||||||
|
5330 |
0,315 до 3,15 кПа |
||||||
|
Метран-49-ДИ -49-Ех-ДИ -49-Вн-ДИ |
|
||||||
|
Мод. 9150 |
0,1 до 2,5 |
||||||
|
9160 |
1 до 16 |
||||||
|
9170 |
4 до 100 |
||||||
|
Метран-22-АС Метран-22 (полностью взаимозаменяем с датчиком Сапфир-22М) Метран-22-ДА-АС Метран-22-ДА - 22-Ех-ДА - 2-Вн-ДА |
|
ТМ14-2-1-03 |
ТМ14-2-2-03 |
ТМ14-2-3-03 |
ТМ14-2-4-03 |
||
|
Мод. 2050 2051 2060 2061 (без ниппеля) |
0,25 до 2,5 1,6 до 16 |
||||||
|
Метран-22-ДИ-АС Метран-22-ДИ - 22-Ех-ДИ - 22-Вн-ДИ |
|
||||||
|
Мод. 2150 2151 2160 2161 2170 (без ниппеля) |
0,1 до 2,5 1 до 16 4 до 100 |
||||||
|
Метран-22-ДИВ-АС Метран-22-ДИВ -22-Ех-ДИВ -22-Вн-ДИВ |
|
||||||
|
Мод. 2350 2351 (без ниппеля) |
100 кПа (разрежение) 300 до 2400 кПа (избыточное давлен.) |
||||||
|
Метран-55-ДА - 55-Ех-ДА - 55-Вн-ДА |
|
ТМ14-2-1-03 |
ТМ14-2-2-03 |
ТМ14-2-3-03 |
ТМ14-2-4-03 |
||
|
- Мод. 505 |
0,6 до 2,5 |
||||||
|
506 |
4 до 16 |
||||||
|
Метран-55-ДИ - 55-Ех-ДИ - 55-Вн-ДИ |
|
||||||
|
- Мод. 515 |
0,6 до 2,5 |
||||||
|
516 |
4 до 16 |
||||||
|
517 |
25 до 100 |
||||||
|
518 |
0,1 до 0,6 |
||||||
|
Метран-55-ДВ |
|
||||||
|
-55-Ех-ДВ |
|||||||
|
-55-Вн-ДВ |
|||||||
|
Мод. 528 |
0,1 |
||||||
|
Метран-55-ДИВ -55-Ех-ДИВ -55-Вн-ДИВ |
|
||||||
|
Мод. 535 |
0,1 (разрежение) 0,5 до 2,4 (изб. давл.) |
||||||
|
РМ Мод. 5319 |
От 0,025 до 2,5 |
ТМ14-2-5-03 ТМ14-2-18-03 |
ТМ14-2-5-03 ТМ14-2-18-03 |
ТМ14-2-5-03 ТМ14-2-18-03 |
ТМ14-2-5-03 ТМ14-2-18-03 |
||
|
5497 |
|||||||
|
5321 |
От 4 до 60 |
||||||
Таблица 3
|
Наименование прибора |
Завод изготовитель |
Конструкция для установки приборами К1 и К2 ТК14-7-1-98 |
Дополнительные конструкции на установку прибора |
Переходные дополнительные соединения |
Размеры для горизонтальной установки прибора |
||||
|
Количество на один прибор L1, мм |
Зона для установки прибора |
Тип |
Количество |
L, мм |
L1, мм |
||||
|
13ДВ 13ДВ13 13ДВ30 |
Преобразователь вакуумметрического давления |
ПОТК |
1 |
500 |
|
СВ14-М20 |
1 |
|
|
|
13ДИ13 13ДИ30 13ДИ30К |
Преобразователь избыточного давления |
ПОТК |
1 |
500 |
|
СВ14-М20 |
1 |
|
|
|
13ДИВ13 13ДИВ30 |
Преобразователь избыточного и вакуумметрического давления |
ПОТК |
1 |
500 |
|
СВ14-М20 |
1 |
|
|
|
BT-711P M1 |
Вакуумметр самопишущий |
ПОТК |
2 |
500 |
|
|
|
|
|
|
ВТ-712Р М1 |
Вакуумметр самопишущий |
ПОТК |
2 |
500 |
|
|
|
|
|
|
ВТС-711 М1 |
Вакуумметр самопишущий однозаписной |
ПОТК |
2 |
500 |
|
|
|
|
|
|
BTC-712 M1 |
Вакуумметр самопишущий однозаписной |
ПОТК |
2 |
500 |
|
|
|
|
|
|
BT2C-711 M1 |
Вакуумметр самопишущий двух записной |
ПОТК |
2 |
500 |
|
|
|
|
|
|
ВТ2С-712 М1 |
Вакуумметр самопишущий двухзаписной |
ПОТК |
2 |
600 |
|
|
|
|
|
|
Д21 ВМ |
Датчик-реле давления |
ОАОО |
1 |
300 |
КП-5 |
СВ6-М20 |
1 |
|
|
|
Д 231 ВМ |
Датчик-реле перепада давления |
ОАОО |
1 |
300 |
КП-5 |
СВ6-М20 |
1 |
|
|
|
ДД-0,25 ДД-1,6 |
Датчик-реле давления |
УУЗТ |
1 |
300 |
КУ-1 |
СВ14-М20 |
1 |
|
|
|
ДЕМ102 ДЕМ105 |
Датчик-реле давления |
ОАОО |
1 |
300 |
ZП25 L = 100 |
СВНМ20-М1 |
2 |
|
|
|
ДЕМ108 ДБМ117 |
Датчик-реле давления |
ОАОО |
1 |
300 |
|
СВ6-М20 |
1 |
|
|
|
ДЕМ107 |
Датчик-реле напора и тяги |
ОАОО |
1 |
300 |
ZП25 L = 100 |
СВ6-М20 |
1 |
|
|
|
ДЕМ118 |
Датчик-реле вакуума |
ОАОО |
1 |
300 |
КУ-1 |
|
|
|
|
|
ДЕМ119 |
Датчик-реле давления |
ОАОО |
1 |
300 |
|
|
|
|
|
|
ДЕМ202 |
Датчик-реле перепада давления |
ОАОО |
1 |
300 |
ZП25 L = 100 |
СВНМ20-М1 |
2 |
|
|
|
ДЕМ301 |
Датчик-реле давления сдвоенный |
ОАОО |
1 |
300 |
ZП25 L = 100 |
СВНМ20-М1 |
2 |
|
|
|
ДН-2,5 ДН-6 ДН-40 |
Датчики-реле напора |
УУЗТ |
1 |
300 |
ZП25 L = 100 |
СВНМ20-М1 |
2 |
|
|
|
ДНТ-1 |
Датчики-реле напора и тяги |
УУЗТ |
1 |
300 |
ZП25 L = 100 |
СВНМ20-М1 |
2 |
|
|
|
ДПН-2,5 |
Датчики-реле перепада напора |
УУЗТ |
1 |
300 |
|
|
|
|
|
|
ДТ-2,5 |
Датчик-реле тяги |
УУЗТ |
1 |
300 |
|
|
|
|
|
|
МАС-П1 МАС-П2 МАС-П3 |
Преобразователь абсолютного давления |
МАОМ |
1 |
500 |
|
|
|
|
|
|
МВС-П1 МВС-П2 |
Преобразователь избыточного давления-разрежения |
потк |
2 |
600 |
|
|
|
|
|
|
МВТ-711P МВТ-712Р |
Мановакуумметр самопишущий |
ПОТК |
2 |
600 |
|
|
|
|
|
|
МВТПСд-100-ОМ2 |
Мановакуумметр |
ТАОМ |
1 |
300 |
|
|
|
|
|
|
МВТС-711М1 МВТС-712М1 |
Мановакуумметр самопишущий однозаписной |
ПОТК |
2 |
600 |
|
|
|
|
|
|
МП-П2 МП-П3 МП-П4 |
Преобразователь избыточного давления |
МАОМ |
1 |
500 |
|
|
|
|
|
|
МС-П1 МС-П2 |
Преобразователь избыточного давления |
МАОМ |
1 |
500 |
|
|
|
|
|
|
МС-П12 МС-П13 МС-П15 МС-П17 МС-П18 МС-П19 |
Преобразователь с нулевым значением вне диапазона измерений |
МАОМ |
1 |
500 |
|
|
|
|
|
|
МТ-711Р М1 МТ-712Р М1 |
Манометр самопишущий |
ПОТК |
2 |
600 |
ZП25 L = 100 |
|
|
|
|
|
MBT2C-711 M1 |
Мановакуумметр самопишущий двухзаписной |
ПОТК |
1 |
300 |
ZП25 L = 100 |
|
|
|
|
|
МВТ2С-712 М1 |
Мановакуумметр самопишущий двухзаписной |
ПОТК |
2 |
600 |
ZП25 L = 100 |
|
|
|
|
|
МТ100Р |
Датчик давления |
МАОМ |
1 |
300 |
ZП25 L = 100 |
|
|
|
|
|
MT100R |
Датчик давления |
МАОМ |
1 |
300 |
|
|
|
|
|
|
МТ100PR |
Датчик давления и разрежения |
МАОМ |
1 |
300 |
|
|
|
|
|
|
МТС-711M1 МТС-712M1 |
Манометр самопишущий однозаписной |
ПОТК |
2 |
600 |
|
|
|
|
|
|
НС-П1 НС-П2 НС-П3 |
Преобразователь избыточного давления |
МАОМ |
1 |
500 |
|
|
|
|
|
|
ТНС-П1 ТНС-П2 ТНС-П3 |
Преобразователь избыточного давления и разрежения |
МАОМ |
1 |
500 |
|
|
|
|
|
|
ТС-П1 ТС-П2 ТС-П3 |
Преобразователь разрежения |
МАОМ |
1 |
500 |
|
|
|
|
|
|
Приборы, устанавливаемые на конструкции горизонтально |
|||||||||
|
ДКО-3702 ДКО-3702 Ех ДКО-3702 М1к ДКО-3702 М2к |
Преобразователь измерительный разности давлений |
ИФП |
|
|
|
|
|
170 |
170 |
|
МПЭ-МИ |
Преобразователь давления |
ПОТК |
|
|
|
|
|
110 |
110 |
|
Метран-45 |
Датчик давления |
«Метран» |
|
|
|
|
|
30 |
90 |
Таблица 4
Извлечения из ГОСТ 26191-84
|
Обозначение |
Основное назначение |
Особенности применения |
|
|
АЦ-1 |
ТУ 38 101383-73 |
Резьбовые соединения и др. с зазорами в сопряжениях более 50 мм |
Температурный диапазон от минус 60 до плюс 65 °С |
|
АЦ-3 |
ТУ 38 101383-73 |
То же, с зазорами до 20 мм |
То же |
|
ВНИИНП-275 |
ТУ 38 401891-81 |
Силовые винтовые пары и другие подвижные соединения |
Работоспособна в условиях радиации. Температурный диапазон от минус 20 до плюс 250 °С |
|
ВНИИНП-279 |
Клапаны, работающие в атмосферном воздухе и агрессивных средах |
Антифрикционно-уплотнительная. В агрессивных средах работоспособна от минус 50 до плюс 50 °С, на воздухе - от минус 50 до плюс 150 °С |
|
|
ВНИИНП-280 |
ТУ 38 101818-80 |
Подвижные уплотнения, работающие в агрессивных средах, в том числе в газообразном кислороде |
Антифрикционно-уплотнительная. Температурный диапазон от минус 60 до плюс 150 °С |
|
Криогель |
ТУ 38 101924-82 |
Узлы трения арматуры, работающие в контакте с кислородом и другими газами, находящимися в жидком состоянии, а также, работающие в парообразных агрессивных средах |
Температурный диапазон от минус 200 до плюс 250 °С |
|
ВНИИНП-273 |
ТУ 38 101476-74 |
Резьбовые соединения |
Длительно работоспособна в условиях радиации. Температурный диапазон от минус 20 до плюс 120 °С |
|
ВНИИНП-283 |
ОСТ 38-01196-80 |
Резьбовые соединения при давлении кислорода до 100 МПа |
Уплотнительная антифрикционная, диапазон от минус 45 до плюс 200 °С |
|
ЦИАТИМ-205 |
Резьбовые соединения трубопроводов и арматуры, работающие в кислотах, щелочах, спиртах |
Температурный диапазон от минус 60 до плюс 50 °С |
|
|
ВНИИНП-298 |
ТУ 38 101287-72 |
Соединения вакууммных систем |
Работоспособна при остаточном давлении 1,3×105 Па. Температурный диапазон от минус 60 до плюс 250 °С |
|
Для газовых кранов |
ТУ 38 101316-78 |
Арматура газовых магистралей |
Нерастворима в нефтепродуктах. Растворима в спиртах. Свойства стабильны в среде углеводородных газов. Температурный диапазон от 0 до плюс 50 °С. |
Адреса и телефоны заводов-изготовителей
|
Адреса и телефоны |
|
|
ТАОМ |
Томская АО «Манотомь» 634061, г. Томск, Комсомольский пр. 62 т. 21-19-42, 26-08-38 |
|
МАОМ |
Московское АО «Манометр» 107120, Москва, ул. Новая Сыромятничевская, 5/7 т. 917-47-67, 916-15-20, 916-77-45 |
|
ПОТК |
Казанское ПО «Теплоконтроль» 420054, г. Казань, ул. Фрезерная, 1 т. (8432) 37-75-37, 37-75-42 |
|
АОБ |
Акционерное общество «Бастеп» 433700, Ульяновская обл. Базарносызганский район, р.п. Базарный Сызган, ул. Новозаводская, 1 т. (84240) 58-6-72, 51-4-89 |
|
ОАОО |
Орловское АО «Орлэкс» 302000, г. Орел, ул. Ломоносова, 6 т. (0862) 41-97-00, 41-81-83, 41-00-35 |
|
ЧКМ |
Челябинский концерн «Метран» 454084, г. Челябинск, пр. Победы, 168 т. (3512) 35-04-57, 13-70-40, 13-75-00 |
|
УУЗТ |
Улан-Удэнский завод «Теплоприбор» 670045, ГСП, г. Улан-Удэ, ул. Трактовая, 1 т. 2-68-72, 2-61-30 |
|
ИФП |
Ивано-Франковское ОАО «Промприбор» 284000, г. Ивано-Франковск, ул. Академика Сахарова, 23 т. (03422) 98-252, 2-54-64 |

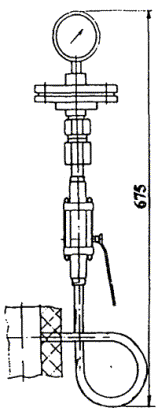

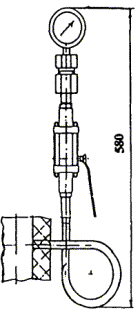

Прибор. Установка на горизонтальном трубопроводе, стенке аппарата на t до 70 °С
Рис. 1
Остальное - см. pис. 1, 6, 7
Остальное - см. pис. 1, 6, 7
Остальное - см. pис. 1, 6, 7
Остальное - см. pис. 1, 6, 7
Остальное - см. pис. 1, 2, 3, 4, 5
Остальное - см. pис. 1 - 6
Остальное - см. pис. 1
Пример условного обозначения установки прибора на трубопроводе или стенке аппарата смотри «Общие указания» п.п. 3.1, 3.2, 3.3, 3.4, 3.5.
2. Измеряемая среда - смотри табл. 1.
3. * Материал прокладки выбирается в зависимости от измеряемой среды.
4. Монтаж прибора производить согласно инструкции по эксплуатации прибора.
|
Рис. |

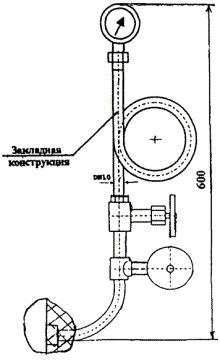

Закладная конструкция |
Поз. 1 Прибор |
Поз. 2 Футорка |
Поз. 3 |
Поз. 4 |
|||
|
Обозначение |
Наименование |
ТУ4218-008-51216464-01 |
ТК14-7-2-98 |
Прокладка ТУ36.1103-83 |
||||
|
Количество |
||||||||
|
1 |
1 |
1 |
1 |
1 |
||||
|
1 |
1 |
ЗК14-2-1-02 |
1а |
См. табл. 2 «Общих указаний» |
- |
- |
7´18* |
- |
|
2 |
6 |
1а-У |
||||||
|
3 |
2 |
2а |
||||||
|
4 |
6 |
2а-У |
||||||
|
5 |
2 |
2а-1 |
||||||
|
6 |
6 |
2а-1У |
||||||
|
7 |
2 |
2а-2 |
||||||
|
8 |
6 |
2а-2У |
||||||
|
9 |
2 |
2а-3 |
||||||
|
10 |
6 |
2а-3У |
||||||
|
11 |
2 |
2а-4 |
||||||
|
12 |
6 |
2а-4У |
||||||
|
13 |
2 |
2а-5 |
||||||
|
14 |
6 |
2а-5У |
||||||
|
15 |
3 |
3а |
||||||
|
16 |
б |
3а-У |
||||||
|
17 |
4 |
4а |
||||||
|
18 |
6 |
4а-У |
||||||
|
19 |
4 |
4а-1 |
||||||
|
20 |
6 |
4а-1У |
||||||
|
21 |
4 |
4а-2 |
||||||
|
22 |
6 |
4а-2У |
||||||
|
23 |
4 |
4а-3 |
||||||
|
24 |
6 |
4а-3У |
||||||
|
25 |
5 |
5 |
||||||
|
26 |
6 |
5-У |
||||||
|
27 |
5 |
5-1 |
||||||
|
28 |
6 |
5-1У |
||||||
|
7 |
Выбирается по черт. закладной |
М12´1,5 - М20´1,5 |
M12´l,5 - M20´l,5 -H (применять только с отборным устройством из нержавейки) |
6´10* |
||||
|
29 |
8 |
10а |
- |
- |
- |
|||

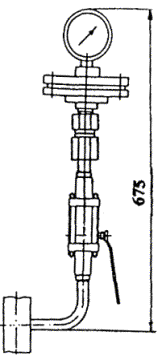

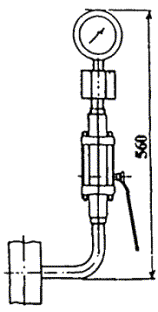

Прибор. Установка на вертикальном трубопроводе, стенке аппарата на t до 70 °С
Рис. 1
Остальное - см. pис. 5, 6
Остальное - см. pис. 1, 5, 6
Остальное - см. pис. 1, 5, 6
Остальное - см. pис. 1, 5, 6
Остальное - см. pис. 1, 2, 3, 4, 6
Остальное - см. pис. 1, 2, 3, 4, 5
Пример условного обозначения установки прибора на трубопроводе или стенке аппарата смотри «Общие указания» п.п. 3.1, 3.2, 3.3, 3.4, 3.5.
2. Измеряемая среда - смотри табл. 1.
3. * Материал прокладки выбирается в зависимости от измеряемой среды.
4. Монтаж прибора производить согласно инструкции по эксплуатации прибора.
|
Рис. |
Закладная конструкция |
Поз. 1 Прибор |
Поз. 2 Футорка |
Поз. 3 |
Поз. 4 |
|||
|
Обозначение |
Наименование |
ТУ4218-004-17416124-97 |
ТК14-7-2-98 |
Прокладка ТУ36.1103-83 |
||||
|
Количество |
||||||||
|
1 |
1 |
1 |
1 |
1 |
||||
|
1 |
1 |
ЗК14-2-2-02 |
1б |
См. табл. 2 «Общих указаний» |
- |
- |
7´18* |
- |
|
2 |
5 |
1б-У |
||||||
|
3 |
2 |
2б |
||||||
|
4 |
5 |
2б-У |
||||||
|
5 |
2 |
2б-1 |
||||||
|
6 |
5 |
2б-1У |
||||||
|
7 |
2 |
2б-2 |
||||||
|
8 |
5 |
2б-2У |
||||||
|
9 |
2 |
2б-3 |
||||||
|
10 |
5 |
2б-3У |
||||||
|
11 |
2 |
2б-4 |
||||||
|
12 |
5 |
2б-4У |
||||||
|
13 |
2 |
2б-5 |
||||||
|
14 |
5 |
2б-5У |
||||||
|
15 |
3 |
3б-У |
||||||
|
16 |
4 |
4б |
||||||
|
17 |
5 |
4б-У |
||||||
|
18 |
4 |
4б-1 |
||||||
|
19 |
5 |
4б-1У |
||||||
|
20 |
4 |
4б-2 |
||||||
|
21 |
5 |
4б-2У |
||||||
|
22 |
4 |
4б-3 |
||||||
|
23 |
5 |
4б-3У |
||||||
|
Смотри п. п. 3, 3.4, 3.5 «Общих указаний» |
6 |
Выбирается по чертежу закладной |
M12´1,5 - M20´1,5 |
М12´1,5 - М20´1,5 - (примен. только с отборным устройством из нержавейки) |
6´10* |
|||

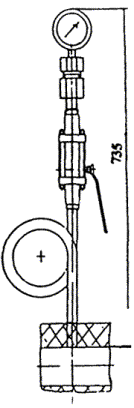

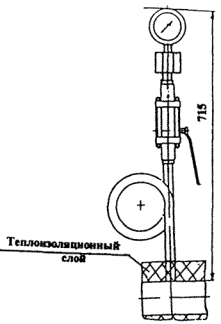

Прибор. Установка на горизонтальном трубопроводе, стенке аппарата на t свыше 70 °С
Рис. 1
Остальное - см. рис. 5, 6
Остальное - см. рис. 1, 5, 6
Остальное - см. рис. 1, 5, 6
Остальное - см. рис. 1, 5, 6
Остальное - см. рис. 1, 2, 3, 4, 6
Остальное - см. рис. 1, 2, 3, 4, 6
Пример условного обозначения установки прибора на трубопроводе или стенке аппарата смотри «Общие указания» п.п. 3.1, 3.2, 3.3, 3.4, 3.5.
2. Измеряемая среда - смотри табл. 1.
3. * Материал прокладки выбирается в зависимости от измеряемой среды.
4. Монтаж прибора производить согласно инструкции по эксплуатации прибора.
|
Рис. |
Закладная конструкция |
Поз. 1 Прибор |
Поз. 2 Футорка |
Поз. 3 |
Поз. 4 |
|||
|
Обозначение |
Наименование |
ТУ4218-004-17416124-97 |
ТК14-7-2-98 |
Прокладка ТУ36.1103-83 |
||||
|
Количество |
||||||||
|
1 |
1 |
1 |
1 |
1 |
||||
|
1 |
1 |
ЗК14-2-3-02 |
1В |
См. табл. 2 «Общих указаний» |
- |
- |
7´18* |
- |
|
2 |
5 |
1B-У |
||||||
|
3 |
2 |
2В |
||||||
|
4 |
5 |
2В-У |
||||||
|
5 |
2 |
2В-1 |
||||||
|
6 |
5 |
2В-1У |
||||||
|
7 |
2 |
2В-2 |
||||||
|
8 |
5 |
2В-2У |
||||||
|
9 |
2 |
2В-3 |
||||||
|
10 |
5 |
2В-3У |
||||||
|
11 |
2 |
2В-4 |
||||||
|
12 |
5 |
2В-4У |
||||||
|
13 |
2 |
2В-5 |
||||||
|
14 |
5 |
2В-5У |
||||||
|
15 |
3 |
3В |
||||||
|
16 |
5 |
3В-У |
||||||
|
17 |
4 |
4В |
||||||
|
18 |
5 |
4В-У |
||||||
|
19 |
4 |
4В-1 |
||||||
|
20 |
5 |
4В-1У |
||||||
|
21 |
4 |
4В-2 |
||||||
|
22 |
5 |
4В-2У |
||||||
|
23 |
4 |
4В-3 |
||||||
|
24 |
5 |
4В-3У |
||||||
|
6 |
Выбирается по чертежу закладной |
M12´1,5 - M20´1,5 |
M12´1,5 - M20´1,5 H Применять с отборн. устройством из нержавейки |
6´10* |
||||

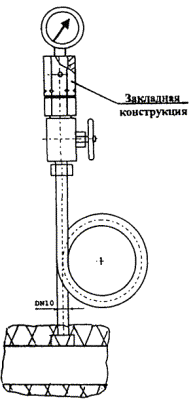

Прибор. Установка на вертикальном трубопроводе, стенке аппарата на t свыше 70 °С
Рис. 1
Остальное - см. рис. 5, 6
Остальное - см. рис. 1, 5, 6
Остальное - см. рис. 1, 5, 6
Остальное - см. рис. 1, 5, 6
Остальное - см. рис. 1, 2, 3, 4, 6
Остальное - см. рис. 1, 2, 3, 4, 5
Пример условного обозначения установки прибора на трубопроводе или стенке аппарата смотри «Общие указания» п.п. 3.1, 3.2, 3.3, 3.4, 3.5.
2. Измеряемая среда - смотри табл. 1.
3. * Материал прокладки выбирается в зависимости от измеряемой среды.
4. Монтаж прибора производить согласно инструкции по эксплуатации прибора.
|
Рис. |
Закладная конструкция |
Поз. 1 Прибор |
Поз. 2 Футорка |
Поз. 3 |
Поз. 4 |
||||
|
Обозначение |
Наименование |
ТУ4218-004-17416124-97 |
ТК14-7-2-98 |
Прокладка ТУ36.1103-83 |
|||||
|
Количество |
|||||||||
|
1 |
1 |
1 |
1 |
1 |
|||||
|
1 |
1 |
ЗК14-2-4-02 |
1Г |
См. табл. 2 «Общих указаний» |
- |
- |
7´18* |
- |
|
|
2 |
5 |
1Г-У |
|||||||
|
3 |
2 |
2Г |
|||||||
|
4 |
5 |
2Г-У |
|||||||
|
5 |
2 |
2Г-1 |
|||||||
|
6 |
5 |
2Г-1У |
|||||||
|
7 |
2 |
2Г-2 |
|||||||
|
8 |
5 |
2Г-2У |
|||||||
|
9 |
2 |
2Г-3 |
|||||||
|
10 |
5 |
2Г-3У |
|||||||
|
11 |
2 |
2Г-4 |
|||||||
|
12 |
5 |
2Г-4У |
|||||||
|
13 |
2 |
2Г-5 |
|||||||
|
14 |
5 |
2Г-5У |
|||||||
|
15 |
3 |
3Г |
|||||||
|
16 |
5 |
3Г-У |
|||||||
|
17 |
4 |
4Г |
|||||||
|
18 |
5 |
4Г-У |
|||||||
|
19 |
4 |
4Г-1 |
|||||||
|
20 |
5 |
4Г-1У |
|||||||
|
21 |
4 |
4Г-2 |
|||||||
|
22 |
5 |
4Г-2У |
|||||||
|
23 |
4 |
4Г-3 |
|||||||
|
24 |
5 |
4Г-3У |
|||||||
|
6 |
Выбирается по чертежу закладной |
M12´1,5 - M20´1,5 |
M12´1,5 - M20´1,5 H Применять с отборн. устройством из нержавейки |
6´10* |
|||||
Прибор с мембранным разделителем. Установка на горизонтальном трубопроводе, стенке аппарата
Рис. 1
Остальное - см. рис. 4
Остальное - см. рис. 1, 4
Остальное - см. рис. 1, 2, 4
Остальное - см. рис. 1, 2, 3
Остальное - см. рис. 1, 2, 4
Пример условного обозначения установки прибора с мембранным разделителем на трубопроводе смотри «Общие указания» п.п. 6; 6.1, 6.2, 6.3.
2. Измеряемая среда - жидкость, газ, пар.
3. * Материал прокладки выбирается в зависимости от измеряемой среды.
4. Монтаж прибора производить согласно инструкции по эксплуатации прибора.
|
Рис. |
Закладная конструкция |
Ру, МПа |
Температура измеряемой среды t, °С |
Поз. 1 Прибор |
Поз. 2 Разделитель мембранный РМ |
Поз. 3 Прокладка ТУ36.1103-83 |
Поз. 4 Рукав соединительный |
||
|
Обозначение |
Наименование |
Количество |
|||||||
|
1 |
1 |
1 |
1 |
||||||
|
1 |
1 |
ЗК14-2-1-02 |
2а-4 |
От 0,025 до 2,5 |
До 70 |
См. табл. 2 «Общих указаний» |
Мод. 5319 Мод. 5497 Мод. 5321 |
7´18* |
|
|
2 |
4 |
2а-4У |
|||||||
|
3 |
1 |
2а-5 |
|||||||
|
4 |
4 |
2а-5У |
|||||||
|
5 |
2 |
ЗК14-2-3-02 |
2В-4 |
От 0,025 до 2,5 От 4 до 60 |
Свыше 70 до 100 |
Мод. 5319 Мод. 5497 Мод. 5321 |
|||
|
6 |
4 |
2В-4У |
|||||||
|
7 |
2 |
2В-5 |
|||||||
|
8 |
4 |
2В-5У |
|||||||
|
9 |
3 |
ЗК14-2-3-02 |
2В-4 |
От 0,025 до 2,5 От 4 до 60 |
До 100 |
- |
Мод. 5319 Мод. 5497 Мод. 5321 |
Мод. 55004 |
|
|
10 |
4 |
2В-4У |
|||||||
|
11 |
3 |
2В-5 |
|||||||
|
12 |
4 |
2В-5У |
|||||||
|
См. п. 4 «Общих указаний» |
5 |
ЗК14-2-1-02 |
2а-4 |
См. табл. 2 «Общих указаний» |
До 70 |
По требованию комплектуются прибором и соединительным рукавом Сапфир-22МТ Мод. 2050; 2054; 2150; 2154; 2160; 2170; 2350; 2354 МТИ; МС-П1; МС-П2; МВС-П1; МВС-П2; ВС-П1; МП-П2; МП-П3; МП-П4 |
- |
- |
|
|
2а-4У |
|||||||||
|
2а-5 |
|||||||||
|
2а-5У |
|||||||||
|
ЗК14-2-3-02 |
2В-4 |
Свыше 70 до 100 |
|||||||
|
2В-4У |
|||||||||
|
2В-5 |
|||||||||
|
2В-5У |
|||||||||
Прибор с мембранным разделителем. Установка на вертикальном трубопроводе, стенке аппарата
Рис. 1
Остальное - см. рис. 4
Остальное - см. рис. 1, 4
Остальное - см. рис. 1, 2, 4
Остальное - см. рис. 1, 2, 3, 5, 6
Остальное - см. рис. 2, 4, 5
Остальное - см. рис. 1, 2, 3, 4, 6
Пример условного обозначения установки прибора с мембранным разделителем на трубопроводе - смотри «Общие указания» п.п. 4; 4.1; 4.2; 4.4.
1. Размеры для справок.
2. Измеряемая среда - агрессивная, кристаллизующаяся, несущая твердые взвешенные частицы.
3. * Материал прокладки выбирается в зависимости от измеряемой среды.
4. Монтаж прибора производить согласно инструкции по эксплуатации прибора.
|
Рис. |
Закладная конструкция |
Ру, МПа |
Температура измеряемой среды, t °C |
Поз. 1 Прибор |
Поз. 2 Футорка ТК14-7-2-98 |
Поз. 3 Разделитель мембранный РМ |
Поз. 4 |
Поз. 5 |
Поз. 6 Рукав соединительный |
||||
|
Наименование |
Обозначение |
Прокладка ТУ36.1103-83 |
|||||||||||
|
Количество |
|||||||||||||
|
1 |
- |
1 |
1 |
1 |
|||||||||
|
1 |
1 |
ЗК14-2-8-01 |
1 |
От 0,025 до 2,5 От 4 до 60 |
До 70 |
См. табл. 2 «Общих указаний» |
М20 - G1/2-Н |
Количество |
1 |
Мод. 5319 Мод. 5497 Мод. 5321 |
7´18* |
21´26* |
- |
|
2 |
4 |
1У |
|||||||||||
|
3 |
2 |
ЗК14-2-4-02 |
2Г-4 |
От 0,025 до 2,5 От 4 до 60 |
Свыше 70 До 100 |
- |
- |
Мод. 5319 Мод. 5497 Мод. 5321 |
|
||||
|
4 |
4 |
2Г-4У |
|||||||||||
|
5 |
2 |
2Г-5 |
|||||||||||
|
6 |
4 |
2Г-5У |
|||||||||||
|
7 |
3 |
ЗК14-2-4-02 |
2Г-4 |
От 0,025 до 2,5 От 4 до 60 |
До 100 |
- |
Мод. 5319 Мод. 5497 Мод. 5321 |
Мод. 55004 |
|||||
|
8 |
4 |
2Г-4У |
|||||||||||
|
9 |
3 |
2Г-5 |
|||||||||||
|
10 |
4 |
2Г-5У |
|||||||||||
|
11 |
5 |
ЗК14-2-2-02 |
2б-4 |
От 0,025 до 2,5 От 4 до 60 |
До 70 |
См. табл. 2 «Общих указаний» |
Мод. 5319 Мод. 5497 Мод. 5321 |
- |
|||||
|
12 |
4 |
2б-4У |
|||||||||||
|
13 |
5 |
2б-5 |
|||||||||||
|
14 |
4 |
2б-5У |
|||||||||||
|
См. п. 4 «Общих указаний» |
6 |
ЗК14-2-8-01 |
1 |
См. табл. 2 «Общих указаний» |
До 70 |
По требованию комплектуются прибором и соединительным рукавом Сапфир-22МТ Мод. 2050; 2054; 2150; 2154; 2160; 2170; 2350; 2354 МТИ; МС-П1; МС-П2; МВС-П1; МВС-П2; ВС-П1; МП-П2; МП-П3; МП-П4 |
М20 - G1/2 Н |
1 |
- |
21´26* |
|||
|
1У |
|||||||||||||
|
ЗК14-2-4-02 |
2Г-4 |
Свыше 70 До 100 |
|
- |
|||||||||
|
2Г-4У |
|||||||||||||
|
2Г-5 |
|||||||||||||
|
2Г-5У |
|||||||||||||
|
ЗК14-2-2-02 |
2б-4 |
До 70 |
|||||||||||
|
2б-4У |
|||||||||||||
|
2б-5 |
|||||||||||||
|
2б-5У |
|||||||||||||
Прибор с мембранным разделителем фланцевым. Установка на горизонтальном трубопроводе
Рис. 1
Остальное - см. рис. 5
Остальное - см. рис. 1, 5
Остальное - см. рис. 1, 5
Остальное - см. рис. 1, 2, 3
Остальное - см. рис. 1, 2, 3
Пример условного обозначения установки прибора с мембранным разделителем на Горизонтальном трубопроводе смотри «Общие указания» п.п. 4, 4.5, 4.6, 4.7.
1. Измеряемая среда - кристаллизующаяся, несущая взвешенные твердые частицы.
2. Температура измеряемой среды от минус 50 до плюс 100 °С.
3. * Размер Н определяется в зависимости от диаметра трубопровода.
4. Монтаж прибора производить согласно инструкции по эксплуатации прибора.
|
Рис. |
Закладная конструкция |
Ру, МПа |
Dy, мм |
Поз. 1 Прибор |
Поз. 2 Разделитель мембранный РМ |
Поз. 3 Рукав соединительный |
|
||
|
Наименование |
Обозначение |
|
|||||||
|
1 |
1 |
ЗК14-2-98 |
1 |
От 0,025 до 2,5 |
125 до 530 |
См. табл. 2 «Общих указаний» |
Мод. 5320 |
- |
|
|
2 |
2 |
125 до 250 |
|
||||||
|
3 |
3 |
От 4 до 60 |
50 до 530 |
Мод. 5322 |
|
||||
|
4 |
4 |
50 до 530 |
|
||||||
|
5 |
2 |
5 |
От 0,025 до 2,5 |
125 |
Мод. 5320 |
|
|||
|
6 |
6 |
150 |
|
||||||
|
7 |
7 |
200 |
|
||||||
|
8 |
3 |
8 |
От 4 до 60 |
50 |
Мод. 5322 |
|
|||
|
9 |
9 |
65 |
|
||||||
|
10 |
10 |
80 |
|
||||||
|
11 |
11 |
100 |
|
||||||
|
12 |
12 |
125 |
|
||||||
|
13 |
13 |
150 |
|
||||||
|
См. п. 4 «Общих указаний» |
4 |
См. п. 4 «Общих указаний» (Варианты обозначений с 1 по 13) |
От 0,025 до 2,5 |
Варианты Dy, мм см. выше |
Мод. 5320 |
Мод. 55004 |
|
||
|
От 4 до 60 |
Мод. 5322 |
||||||||
|
По требованию комплектуются прибором и соединительным рукавом. Приборы: Сапфир-22МТ Мод. 2050, 2054, 2150, 2154, 2160, 2170, 2350, 2354, МТИ, МС-П1, МС-П2, МВС-П1, МВС-П2, ВС-П1, МП-П2, МП-П3, МП-П4 |
|||||||||
|
5 |
См. табл. 2 «Общих указаний» |
- |
- |
|
|||||
Подключение импульсной линии к отборному устройству
Рис. 1
Остальное - см. рис. 1, 5
Остальное - см. рис. 1, 5
Остальное - см. рис. 1, 5
Рис. 5 и рис. 5а
Остальное - см. рис. 1, 2, 3, 4, 7
Остальное - см. рис. 1, 3, 5
Пример условного обозначения подключения импульсной трубы к закладной конструкции смотри - «Общие указания» п.п. 6; 6.1; 6.2; 6.3.
1. Размеры для справок.
2. Измеряемая среда - см. табл. 2 «Общих указаний».
3. * Материал прокладки выбирается в зависимости от измеряемой среды.
4. Монтаж прибора производить согласно инструкции по эксплуатации прибора.
|
Закладная конструкция |
Диаметр присоединяемо трубы, d |
Поз. 2 Прокладка ТУ36.1103-83 |
Поз. 3 Соединение ТУ36.1104-82 |
|
|||||||||||||||||||||
|
Диаметр присоединяемой трубы |
6 |
8 |
10 |
14 |
6 |
8 |
10 |
14 |
22 |
Dy15 |
|
||||||||||||||
|
6 |
8 |
10 |
14 |
22 |
|
||||||||||||||||||||
|
Условное обозначение закладной конструкции |
|||||||||||||||||||||||||
|
Количество |
|
||||||||||||||||||||||||
|
1 |
1 |
- |
1 |
- |
1 |
|
|||||||||||||||||||
|
Поз. 1 Соединение ввертное |
|
||||||||||||||||||||||||
|
ТУ36.22.21.00.019-94 |
ТК14-7-3-01 |
|
|||||||||||||||||||||||
|
ЗК14-2-5-02 |
|
||||||||||||||||||||||||
|
1 |
6-1/1 |
6-1/2 |
6-1/3 |
6-1/4 |
6-1/5 |
СВ6-М20 |
СВ8-М20 |
СВ10-М20 |
СВ14-М20 |
СВ6-М20 Н |
СВ8-М20 Н |
СВ10-М20 Н |
СВ14-М20 Н |
CB22-G1/2 |
CB22-G1/2 Н |
Количество |
1 |
- |
7´18* |
Количество |
1 |
- |
|
||
|
6-2/1 |
6-2/2 |
6-2/3 |
6-2/4 |
6-2/5 |
|
||||||||||||||||||||
|
6-3/1 |
6-3/2 |
6-3/3 |
6-3/4 |
6-3/5 |
|
||||||||||||||||||||
|
6-4/1 |
6-4/2 |
6-4/3 |
6-4/4 |
6-4/5 |
|
||||||||||||||||||||
|
6-5/1 |
6-5/2 |
6-5/3 |
6-5/4 |
6-5/5 |
|
||||||||||||||||||||
|
6-6/1 |
6-6/2 |
6-6/3 |
6-6/4 |
6-6/5 |
|
||||||||||||||||||||
|
6-7/1 |
6-7/2 |
6-7/3 |
6-7/4 |
6-7/5 |
|
||||||||||||||||||||
|
2 |
7-1/1 |
7-1/2 |
7-1/3 |
7-1/4 |
7-1/5 |
|
|||||||||||||||||||
|
5 |
10-1/1У |
10-1/2У |
10-1/3У |
10-1/4У |
10-1/5У |
|
|||||||||||||||||||
|
2 |
7-2/1 |
7-2/2 |
7-2/3 |
7-2/4 |
7-2/5 |
|
|||||||||||||||||||
|
5 |
10-2/1У |
10-2/2У |
10-2/3У |
10-2/4У |
10-2/5У |
|
|||||||||||||||||||
|
2 |
7-3/1 |
7-3/2 |
7-3/3 |
7-3/4 |
7-3/5 |
|
|||||||||||||||||||
|
5 |
10-3/1У |
10-3/2У |
10-3/3У |
10-3/4У |
10-3/5У |
|
|||||||||||||||||||
|
2 |
7-4/1 |
7-4/2 |
7-4/3 |
7-4/4 |
7-4/5 |
|
|||||||||||||||||||
|
5 |
10-4/1У |
10-4/2У |
10-4/3У |
10-4/4У |
10-4/5У |
|
|||||||||||||||||||
|
2 |
7-5/1 |
7-5/2 |
7-5/3 |
7-5/4 |
7-5/5 |
|
|||||||||||||||||||
|
5 |
10-5/1У |
10-5/2У |
10-5/3У |
10-5/4У |
10-5/5У |
|
|||||||||||||||||||
|
2 |
7-6/1 |
7-6/2 |
7-6/3 |
7-6/4 |
7-6/5 |
|
|||||||||||||||||||
|
5 |
10-6/1У |
10-6/2У |
10-6/3У |
10-6/4У |
10-6/5У |
|
|||||||||||||||||||
|
2 |
7-7/1 |
7-7/2 |
7-7/3 |
7-7/4 |
7-7/5 |
|
|||||||||||||||||||
|
5 |
10-7/1У |
10-7/2У |
10-7/3У |
10-7/4У |
10-7/5У |
|
|||||||||||||||||||
|
3 |
|
|
|
8-1/4 |
- |
- |
- |
- |
|
- |
|
||||||||||||||
|
5 |
|
|
|
10-1/4У |
1 |
|
|||||||||||||||||||
|
4 |
|
|
|
9-1/4 |
- |
|
|||||||||||||||||||
|
5 |
|
|
|
10-1/4У |
1 |
|
|||||||||||||||||||
|
4 |
|
|
|
9-2/4 |
- |
|
|||||||||||||||||||
|
5 |
|
|
|
10-2/4У |
1 |
|
|||||||||||||||||||
|
ЗК14-2-5-02 |
СВ6-М20 |
СВ8-М20 |
СВ10-М20 |
СВ14-М20 |
СВ6-М20 Н |
СВ6-М20 Н |
СВ6-М20 Н |
СВ6-М20 Н |
СВ22-G1/2 |
1 |
- |
1 |
|
||||||||||||
|
5а |
10-1/1а |
10-1/2а |
10-1/3а |
10-1/4а |
10-1/5а |
|
|||||||||||||||||||
|
ЗК14-2-6-02 |
|
|
|
|
|||||||||||||||||||||
|
6 |
11 |
- |
- |
- |
- |
Ду15 |
HCB14´M20 |
|
|||||||||||||||||
|
ЗК14-2-13-02 |
- |
- |
- |
|
|||||||||||||||||||||
|
7 |
- |
- |
- |
- |
5ж-1 |
СВ22-G/2 |
СВ22-G/2 H |
- |
|
||||||||||||||||
|
5ж-2 |
|
||||||||||||||||||||||||
|
5ж-1У |
1 |
|
|||||||||||||||||||||||
|
5ж-2У |
|
||||||||||||||||||||||||
|
|||||||||||||||||||||||||
Подключение импульсной линии к отборному устройству разрежения
Рис. 1
Остальное - см. рис. 1
Остальное - см. рис. 1
Остальное - см. рис. 1, 3
Остальное - см. рис. 1
Остальное - см. рис. 1, 5
Пример условного обозначения подключения импульсной трубы к закладной конструкции отборного устройства разрежения смотри - «Общие указания» п.п. 6; 6.4; 6.5.
1. Размеры для справок.
2. Ру - 0,01 МПа
3. Выбор обозначения закладной конструкции смотри ЗК14-2-11-02, ЗК14-2-10-02, ЗК14-2-12-02.
|
Закладная конструкция |
Диаметр присоединяемой импульсной трубы, Dy мм |
Температура измеряемой среды, t °C |
Место установки отбора |
Измеряемая среда |
||
|
Наименование |
Обозначение |
|||||
|
1 |
ЗК14-2-10-02 |
12-1/1 |
20 |
450 |
Аппарат с тонкостенной оболочкой и небольшими колебаниями давления. Установка на горизонтальной стенке аппарата или трубопровода. |
Дымовой газ |
|
12-2/1 |
25 |
|||||
|
2 |
12-1/2 |
20 |
Аппарат с тонкостенной оболочкой и небольшими колебаниями давления. Установка на вертикальной стенке аппарата или трубопровода. |
|||
|
12-2/2 |
25 |
|||||
|
3 |
ЗК14-2-11-02 |
Обозначение закладной конструкции смотри ЗК14-2-10-02 ЗК14-2-11-02 ЗК14-2-12-02 |
20 |
От 450 до 550 |
Аппарат с толстостенной оболочкой и небольшими колебаниями давления. Установка на горизонтальной стенке аппарата или трубопровода. |
Запыленный газ |
|
25 |
||||||
|
4 |
20 |
Аппарат с толстостенной оболочкой и небольшими колебаниями давления. Установка на вертикальной стенке аппарата или трубопровода. |
||||
|
25 |
||||||
|
5 |
ЗК14-2-12-02 |
20 |
От 450 до 550 |
Аппарат с толстостенной оболочкой и большими колебаниями давления. Установка на горизонтальной стенке аппарата или трубопровода. |
Запыленный газ |
|
|
25 |
||||||
|
6 |
20 |
Аппарат с толстостенной оболочкой и большими колебаниями давления. Установка на вертикальной стенке аппарата или трубопровода. |
||||
|
25 |
||||||
Прибор. Установка на стене
|
Поз. 1 Прибор |
Поз. 2 Кронштейн ТК4-3675-91 |
Поз. 3 Болт ГОСТ 7798-70 |
Поз. 4 Гайка ГОСТ 5915-70 |
Поз. 5 Шайба ГОСТ 11371-78 |
Поз. 6 Клапан запорный ТУ36-07-1476-89 |
Поз. 7 Скоба ТУ36.22.19.06-001-89 |
Поз. 8 Прокладка ТУ36.1103-83 |
|
|
Количество |
||||||||
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
|
Условное наименование |
||||||||
|
1 |
К-3 |
М6-6g´16.46.019 |
М6-6Н.5.019 |
6.01.019 |
ОБ22.044.015.08 |
СО14 У2 |
ПП7´18 УХП2 |
|
Условное обозначение установки манометра MТИ:
Манометр МТИ.ТМ14-2-12-98 Установка 1
1. * Размеры для справок.
2. Измеряемая среда - газ, жидкость, Ру 16 МПа.
3. Кpenлeнue производить в соответствии с РТМ36.6-87.
4. Монтаж прибора производить согласно СНиП 3.05.07-85 и инструкцией по эксплуатации прибора.
5. При выборе схемы трубных проводок, соединяющих приборы с точками замера, пользоваться рекомендациями по РМ4-23-93.
Сосуд влагоотделительный. Установка на стене
|
H*, мм |
Поз. 1 Сосуд влагоотделительный ТК4-3746-93 |
Поз. 2 Кронштейн ТК4-3675-91 |
Поз. 3 Болт ГОСТ 7798-70 |
Поз. 4 Гайка ГОСТ 5915-70 |
Поз. 5 Шайба ГОСТ 11371-78 |
Поз. 6 Клапан запорный ТУ36-07-1476-89 |
Поз. 7 Соединение тройниковое проходное ТУ36.22.21.00.019-91 |
Поз. 8 Скоба ТУ36.22.19.06-001-89 |
Поз. 9 Прокладка ТУ36.1103-83 |
Поз. 10 Труба
|
|
|
Количество |
|||||||||||
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
2 |
||
|
Условное наименование |
|||||||||||
|
1 |
410 |
СВ-1 |
К-3 |
М6-6g´16.46.019 |
М6-6Н.5.019 |
6.01.019 |
ОБ22.044.015.08 |
СТ14 У1 |
СО14 У2 |
ПП7´18 УХЛ2 |
L = 250 мм |
|
2 |
400 |
СВ-3 |
|||||||||
Пример условного обозначения установки сосуда влагоотделительного СВ-1:
Сосуд влагоотделительный СВ-1 ТМ14-2-14-98. Установка 1.
1. * Размеры для справок.
2. Измеряемая среда - влажный газ, загрязненная жидкость, Ру 10 МПа.
3. Крепление производить в соответствии с РТМ36.6-87.
4. При выборе схемы трубных проводок, соединяющих приборы с точками замера, пользоваться рекомендациями РМ4-23-93.
Газосборник. Установка на стене
Puс. 1
Остальное - см. рис. 1
А (1:2)
Пример условного обозначения установки газосборника по рис. 1:
Сосуд влагоотделительный СВ-1 ТМ14-2-15-98. Установка 1.
1. * Размеры для справок.
2. Измеряемая среда - газ, Ру 10 МПа.
3. Крепление производить в соответствии с РТМ36.6-87.
4. При выборе схемы трубных проводок, соединяющих приборы с точками замера, пользоваться рекомендациями РМ4-23-93.
|
Рис. |
H*, мм |
Поз. 1 Сосуд влагоотделительный ТК4-3746-93 |
Поз. 2 Кронштейн ТК4-3675-91 |
Поз. 3 Болт ГОСТ 7798-70 |
Поз. 4 Гайка ГОСТ 5915-70 |
Поз. 5 Шайба ГОСТ 11371-78 |
Поз. 6 Соединение навертное ТУ36.22.21.00.019-91 |
Поз. 7 Соединение тройниковое проходное ТУ36.22.21.00.019-91 |
Поз. 8 Скоба ТУ36.22.19.06-001-89 |
Поз. 9 Прокладка ТУ36.1103-83 |
Поз. 10 Труба
|
|
|
Количество |
||||||||||||
|
1 |
2 |
2 |
2 |
2 |
1 |
1 |
2 |
1 |
2 |
|||
|
Условное наименование |
||||||||||||
|
1 |
1 |
468 |
СВ-1 |
К-3 |
М6-6g´16.46.019 |
М6-6Н.5.019 |
6.01.019 |
СН14-М20 У1 |
СТ14 У1 |
СО14 У2 |
ПП7´18 УХП2 |
L = 250 мм |
|
2 |
2 |
|||||||||||
|
3 |
1 |
460 |
СВ-3 |
|||||||||
|
4 |
2 |
|||||||||||
|
Поз. 1 Сосуд влагоотделительный ТК4-3746-93 |
Поз. 2 Стойка ТК4-3542-93 |
Поз. 3 Болт ГОСТ 7798-70 |
Поз. 4 Гайка ГОСТ 5915-70 |
Поз. 5 Шайба ГОСТ 11371-78 |
Поз. 6 Клапан запорный ТУ36-07-1476-89 |
Поз. 7 Соединение тройниковое проходное ТУ36.22.21.00.019-91 |
Поз. 8 Уголок перфорированный ТУ36.22.21.00.021-91 |
Поз. 9 Скоба ТУ36.22.19.06-001-89 |
Поз. 10 Прокладка ТУ36.1103-83 |
Поз. 11 Труба
|
|
|
Количество |
|||||||||||
|
1 |
1 |
2 |
2 |
2 |
1 |
1 |
2 |
2 |
1 |
2 |
|
|
Условное наименование |
|||||||||||
|
1 |
СВ-1 |
СП-24 |
М6-6g´16.46.019 |
М6-6Н.5.019 |
6.01.019 |
ОБ22.044.015.08 |
СТ14 У1 |
УП35´35 У1 L = 150 мм |
СО14 У2 |
ПП7´18 УХЛ2 |
L = 250 мм |
|
2 |
СВ-3 |
||||||||||
Пример условного обозначения установки сосуда влаготоделительного СВ-1:
Сосуд влагоотделительный СВ-1 ТМ14-2-15-98.
1. * Размеры для справок.
2. Измеряемая среда - влажный газ, загрязненная жидкость, Ру 10 МПа.
3. Крепление производить в соответствии с РТМ36.6-87.
4. При выборе схемы трубных проводок, соединяющих приборы с точками замера, пользоваться рекомендациями РМ4-23-93.
Прибор. Установка на трубопроводе, стенке аппарата на отборном устройстве с шаровым краном
Рис. 1
Остальное - см. рис. 1
Остальное - см. рис. 1
Остальное - см. рис. 1, 2
Остальное - см. рис. 1
Остальное - см. рис. 1, 2
Остальное - см. рис. 1
Остальное - см. рис. 1, 2
Остальное - см. рис. 1 - 8
Пример условного обозначения установки прибора на трубопроводе или стенке аппарата смотри «Общие указания» п.п. 3; 3.6.
2. Измеряемая среда - смотри табл. 1 «Общих указаний».
3. * Материал прокладки выбирается в зависимости от измеряемой среды.
Прибор. Установка на трубопроводе, стенке аппарата на отборном устройстве с шаровым краном
|
Рис. |
Место установки |
Закладная конструкция |
Температура измеряемой среды, t °C |
Поз. 1 Прибор |
Поз. 2 Футорка |
Поз. 3 Прокладка ТУ36. 1103-83 |
|||
|
Наименование |
Обозначение |
ТК14-7-2-98 |
ТУ4218-008-51216464-01 |
||||||
|
Количество |
|||||||||
|
1 |
1 |
1 |
1 |
||||||
|
1 |
1 |
Горизонтальный трубопровод, стенка аппарата |
ЗК14-2-13-02 |
1д-1 |
До 70 |
- |
- |
6´10* |
|
|
2 |
1д-2 |
||||||||
|
3 |
9 |
1д-1У |
|||||||
|
4 |
1д-2У |
||||||||
|
5 |
2 |
1д-1 |
040-200-ст. 20, С-НМ12´1,5-ВМ20´1,5 |
||||||
|
б |
1д-2 |
М12´1,5-М20´1,5 Н |
- |
||||||
|
7 |
9 |
1д-1У |
- |
040-200-ст. 20, С-НМ12´1,5-ВМ20´1,5 |
|||||
|
8 |
1Д-2У |
М12´1,5-М20´14 Н |
- |
||||||
|
9 |
3 |
Вертикальный трубопровод, стенка аппарата |
2ж-1 |
- |
|||||
|
10 |
2ж-2 |
||||||||
|
11 |
9 |
2ж-1У |
|||||||
|
12 |
2ж-2У |
||||||||
|
13 |
4 |
2ж-1 |
040-200-ст. 20, С-НМ12´1,5ВМ20´1,5 |
||||||
|
14 |
2ж-2 |
M12´1,5-M20´1,5 H |
- |
||||||
|
15 |
9 |
2ж-1У |
- |
040-200-ст. 20, С-НМ12´1,5-ВМ20´1,5 |
|||||
|
16 |
2ж-2У |
М12´1,5-М20´1,5 Н |
- |
||||||
|
17 |
5 |
Горизонтальный трубопровод, стенка аппарата |
3д-1 |
Свыше 70 |
- |
||||
|
18 |
3д-2 |
||||||||
|
19 |
9 |
3д-1У |
|||||||
|
20 |
3д-2У |
||||||||
|
21 |
6 |
3д-1 |
040-200-ст. 20, С-НМ12´1,5-ВМ20´1,5 |
||||||
|
22 |
3д-2 |
М12´1,5-М20´1,5 Н |
- |
||||||
|
23 |
9 |
3д-1У |
- |
040-200-ст. 20, С-НМ12´1,5-ВМ20´1,5 |
|||||
|
24 |
3д-2У |
M12´1,5-M20´1,5 H |
- |
||||||
|
25 |
7 |
Вертикальный трубопровод, стенка аппарата |
4д-1 |
- |
|||||
|
26 |
4д-2 |
||||||||
|
27 |
9 |
4д-1У |
|||||||
|
28 |
4д-2У |
||||||||
|
29 |
8 |
4д-1 |
040-200-ст. 20, С-НМ12´1,5-ВМ20´1,5 |
||||||
|
30 |
4д-2 |
М12´1,5-М20´1,5 Н |
- |
||||||
|
31 |
9 |
4д-1У |
- |
040-200-ст. 20, С-НМ12´1,5-ВМ20´1,5 |
|||||
|
32 |
4д-2У |
M12´1,5 - M20´1,5 H |
- |
||||||
Прибор с мембранным разделителем. Установка на трубопроводе, стенке аппарата на отборном устройстве с шаровым краном
Рис. 1
Остальное - см. рис. 1
Остальное - см. рис. 1
Остальное - см. рис. 1, 2
Остальное - см. рис. 1, 2, 3, 4
Остальное - см. рис. 1, 2, 3, 4
Остальное - см. рис. 1 - 6
Пример условного обозначения установки прибора с мембранным разделителем на трубопроводе смотри «Общие указания» п. 4 и п 4.8.
1. Размеры для справок.
2. Измеряемая среда - агрессивная, кристаллизующаяся несущая твердые взвешенные частицы.
3. * Материал прокладки выбирается в зависимости от измеряемой среды.
|
Рис. |
Место установки |
Закладная конструкция |
Ру, МПа |
Температура измеряемой среды, t °C |
Поз. 1 Прибор |
Поз. 2 Футорка ТК14-7-2-98 |
Поз. 3 Разделитель мембранный РМ |
Поз. 4 Рукав соединительный |
Поз. 5 |
Поз. 6 |
|
||||
|
Прокладка ТУ36.1103-83 |
|||||||||||||||
|
Наименование |
Обозначение |
||||||||||||||
|
Количество |
|
||||||||||||||
|
1 |
1 |
1 |
1 |
- |
1 |
|
|||||||||
|
1 |
1 |
На горизонтальном трубопроводе, стенке аппарата |
ЗК14-2-13-02 |
1д-1 |
2,5 или 16 |
До 70 |
См. табл. 2 «Общих указаний» |
M20´G1/2-H |
Мод. 5319 Мод. 5497 Мод. 5321 |
- |
7´18* |
Количество |
1 |
6´10* |
|
|
2 |
1д-2 |
|
|||||||||||||
|
3 |
7 |
1д-1У |
|
||||||||||||
|
4 |
1д-2У |
|
|||||||||||||
|
5 |
2 |
3д-1 |
2,5 или 16 |
Свыше 70 до 100 |
Мод. 5319 Мод. 5497 Мод. 5321 |
|
|||||||||
|
6 |
3д-2 |
|
|||||||||||||
|
7 |
7 |
3д-1У |
|
||||||||||||
|
8 |
3д-2У |
|
|||||||||||||
|
9 |
5 |
3д-1 |
2,5 или 16 |
До 100 |
- |
Мод. 5319 Мод. 5497 Мод. 5321 |
Мод. 55004 |
- |
|
||||||
|
10 |
3д-2 |
|
|||||||||||||
|
11 |
7 |
3д-1У |
|
||||||||||||
|
12 |
3д-2У |
|
|||||||||||||
|
13 |
3 |
На вертикальном трубопроводе, стенке аппарата |
2ж-1 |
2,5 или 16 |
До 70 |
См. табл. 2 «Общих указаний» |
Мод. 5319 Мод. 5497 Мод. 5321 |
- |
1 |
|
|||||
|
14 |
2ж-2 |
|
|||||||||||||
|
15 |
7 |
2ж-1У |
|
||||||||||||
|
16 |
2ж-2У |
|
|||||||||||||
|
17 |
4 |
4д-1 |
2,5 или 16 |
Свыше 70 до 100 |
Мод. 5319 Мод. 5497 Мод. 5321 |
|
|||||||||
|
18 |
4д-2 |
|
|||||||||||||
|
19 |
7 |
4д-1У |
|
||||||||||||
|
20 |
4д-2У |
|
|||||||||||||
|
21 |
5 |
4д-1 |
2,5 или 16 |
До 100 |
- |
Мод. 5319 Мод. 5497 Мод. 5321 |
Мод. 55004 |
- |
|
||||||
|
22 |
4д-2 |
|
|||||||||||||
|
23 |
7 |
4д-1У |
|
||||||||||||
|
24 |
4д-2У |
|
|||||||||||||
|
См. п. 4 «Общих указаний» |
6 |
Горизонтальный или вертикальный трубопровод, стенка аппарата |
ЗК14-2-13-02 |
1д-1 1д-2 1д-1У 1д-2У 2ж-1 2ж-2 2ж-1У 2ж-2У |
См. Табл. 2 «Общих указаний» |
До 70 |
По требованию комплектуются прибором и соединительным рукавом Сапфир 22МТ Мод. 2050; 2054; 2150; 2154; 2160; 2170; 2350; 2354 МТИ; МС-П1; МС-П2; МВС-П1; МВС-П2; ВС-П1; МП-П2; МП-П3; МП-П4 |
- |
- |
1 |
|
||||
|
3д-1 3д-2 3д-1У 3д-2У 4д-1 4д-2 4д-1У 4д-2У |
Свыше 70 До 100 |
|
|||||||||||||
СОДЕРЖАНИЕ
