УТВЕРЖДЕНО

Приказ концерна

от 10 апреля 2001 г. № 179

Министерство Российской Федерации по атомной энергии

Государственное предприятие
«Российский государственный концерн по производству
электрической и тепловой энергии на атомных станциях»
(Концерн «Росэнергоатом»)

ПОЛОЖЕНИЕ
О ПОРЯДКЕ ОРГАНИЗАЦИИ И ПРОВЕДЕНИЯ МОДЕРНИЗАЦИИ
СИСТЕМ И ОБОРУДОВАНИЯ АТОМНЫХ СТАНЦИЙ (АС)

Москва 2001 г.

СОДЕРЖАНИЕ

1. Общие положения. 2

2. Проблемы эксплуатации и объемы модернизации АС.. 3

3. Направления работ по модернизации АС.. 3

4. Последовательность выполнения работ по модернизации. 4

4.1. Подготовительные работы.. 4

4.2. Планирование работ по модернизации АС.. 5

4.3. Разработка проектно-сметной документации (ПСД) 9

4.4. Подготовка, рассмотрение и принятие решения по изменениям проектной и конструкторской документации СВБ. 10

4.5. Комплектация оборудованием и материалами. 10

4.6. Выполнение строительно-монтажных работ (СМР) 11

4.7. Приемка выполненных работ и проведение пуско-наладочных работ. 12

4.8. Подготовка и ввод в работу объекта после модернизации. 15

5. Общие требования к обеспечению качества работ по модернизации АС.. 16

6. Контроль выполнения планов модернизации АС.. 16

7. Финансирование работ по модернизации АС.. 17

8. Термины и определения. 18

9. Перечень применённых в тексте сокращений. 19

Приложение 1. Порядок разграничения мероприятий по направлениям модернизации. 20

Приложение 1-1. Общие рекомендации для определения уровня приоритетности мероприятий по модернизации АС.. 23

Приложение 1-2. Классификация вопросов безопасности по категориям в соответствии с рекомендациями МАГАТЭ.. 24

Приложение 2. Методика определения итогового коэффициента приоритетности мероприятий по модернизации АС.. 24

Приложение 3. Министерство российской федерации по атомной энергии Государственное предприятие «Российский государственный концерн по производству электрической и тепловой энергии на атомных станциях». 26

Приложение 4. Требования к содержанию «Комплексной долгосрочной программы модернизации АС». 28

Приложение 4-1. Форма технического листа раздела 3 «Комплексной долгосрочной программы модернизации АС». 33

Приложение 4-2. Пример описания проблем корпуса реактора в разделе 2 «Комплексной долгосрочной программы модернизации АС». 34

Приложение 4-3. Форма таблицы обобщённых данных раздела 4 «Комплексной долгосрочной программы модернизации АС». 34

Приложение 4-4. Форма сводного графика реализации мероприятий раздела 5 «Комплексной долгосрочной программы модернизации АС». 34

Приложение 5. Сводный план мероприятий по модернизации _____________ АС на _______ год. 35

Приложение 6. Локальный план мероприятий по  модернизации энергоблока № ____________ АС на _______ год. 36

Приложение 7. Локальный график  модернизации энергоблока № ____________АС на_______год. 36

Приложение 8. Форма отчета по освоению финансовых средств на проведение работ по модернизации энергоблоков АС.. 36

Приложение 9. Квартальный отчёт по выполнению  модернизации энергоблока № ____________АС за ___ кв. ____ года. 37

Приложение 10. Годовой отчёт по проведению модернизации _____________ АС за _______ год. 37

Приложение 11. Список рекомендуемых сокращений для применения  в «Комплексной долгосрочной программе модернизации АС». 37

1. Общие положения

1.1. Настоящее «Положение о порядке организации и проведения модернизации оборудования и систем атомных станций (АС)» (далее по тексту - «Положение») является описанием системы качества (системы управления) модернизации АС (далее по тексту - «АС»).

1.2. Ввиду аналогичности организации работ при модернизации, при техническом перевооружении и при реконструкции в Положении (для краткости) определяется порядок организации работ по модернизации с указанием, при необходимости, его особенностей при техническом перевооружении и реконструкции.

1.3. Настоящее Положение является обязательным для всех подразделений концерна «Росэнергоатом», а также для сторонних организаций, привлекаемых к работам по модернизации, реконструкции и техническому перевооружению систем и оборудования энергоблоков АС.

До заключения договоров со сторонними организациями АС должна запрашивать копии лицензий этих организаций на осуществление соответствующих видов деятельности с последующим их учетом и контролем.

1.4 Основными целями модернизации являются:

1) Улучшение технических показателей работы АС, в том числе: повышение ядерной, радиационной, пожарной и технической безопасности; устранение или компенсация проблем безопасности, выявленных в результате анализов энергоблоков АС на соответствие требованиям современной нормативно-технической документации; повышение динамической устойчивости и надёжности работы оборудования и систем АС;

2) Интенсификация производства, в том числе: увеличение выпуска тепловой и электрической энергии, роста производительности труда; повышение КИУМ энергоблоков; внедрение новых высокоэффективных технологий; замена устаревшего и физически изношенного оборудования на новое, более производительное; переоснащение ремонтного производства;

3) Повышение экономических показателей работы АС, в том числе: снижение себестоимости тепловой и электрической энергии, производственных затрат на эксплуатацию; повышение КПД работы оборудования; экономия материальных и топливно-энергетических ресурсов и др.

2. Проблемы эксплуатации и объемы модернизации АС

2.1. Основной объем планируемых работ по модернизации определяется исходя из углублённого анализа (оценки) безопасности энергоблока АС, включающего в себя: детерминистский и вероятностный анализы, а также анализ опыта эксплуатации.

Наряду с результатами углублённого анализа (оценки) безопасности конкретного энергоблока АС, а также в случае его отсутствия объемы планируемых работ должны базироваться на:

- анализах отступлений от требований НД по безопасности, выполненных при оценке текущего уровня безопасности энергоблока АС;

- концепциях (мероприятиях) по повышению безопасности и экономичности конкретного энергоблока (или соответствующего типа энергоблоков), разработанных ранее;

- отдельных анализах безопасности и вероятностных оценках безопасности, выполненных как на конкретном энергоблоке, так и на аналогичных российских и зарубежных энергоблоках;

- систематических анализах событий на площадке конкретной АС, а также на российских и зарубежных АС;

- периодических анализах состояния ядерной, радиационной, технической и пожарной безопасности конкретной АС, а также российских и зарубежных АС;

- анализах технического состояния и остаточного ресурса элементов энергоблока АС;

- опыте эксплуатации, как отечественном, так и международном, в том числе по мероприятиям, предпринятым на других АС для устранения аналогичных проблем;

- предложениях организаций-разработчиков проекта АС и РУ;

- рекомендациях НТС концерна и секций НТС Минатома;

- результатах соответствующих программ НИОКР.

2.2. С целью оптимального планирования работ по модернизации все мероприятия ориентированы на решение конкретных проблем безопасности, а также иных проблем эксплуатации.

2.3. Все проблемы подразделяются на 3 категории по их актуальности - «А», «В», «С».

К категории «А» относятся проблемы, решение которых приводит к недопущению или компенсации снижения уровня безопасности, экономичности и производственной эффективности при эксплуатации АС.

К категории «В» относятся проблемы оборудования, связанные с истечением назначенного срока службы и/или выработкой назначенного (установленного) ресурса.

К категории «С» относятся выявленные или прогнозируемые в процессе эксплуатации АС проблемы, решение которых приведет к более высокому уровню безопасности, надежности и эксплуатационной готовности оборудования, относительно достигнутого. Решение таких проблем, связанных с несовершенством проектных и конструкторских решений, позволяет реализовать скрытые технологические резервы.

3. Направления работ по модернизации АС

В зависимости от поставленных целей следует различать следующие направления модернизации:

1) Обеспечение безопасности АС

- мероприятия по поддержанию проектного уровня безопасности АС (решение проблем категории «А»);

- мероприятия по продлению проектного срока службы (замене) оборудования влияющего на безопасность АС (решение проблем категории «В»);

- мероприятия по повышению надёжности оборудования, влияющего на безопасность (решение проблем категории «С»).

2) Обеспечение экономичности АС

- мероприятия по поддержанию проектного уровня экономичности АС (решение проблем категории «А»);

- мероприятия по продлению проектного срока службы (замене) оборудования, влияющего на экономичность АС (решение проблем категории «В»);

- мероприятия по повышению экономичности АС и надёжности основного оборудования (решение проблем категории «С»).

3) Обеспечение производственной эффективности АС

- мероприятия по поддержанию достигнутого уровня производственной эффективности (решение проблем категории «А»);

- мероприятия по продлению проектного срока службы (замене) вспомогательного оборудования (решение проблем категории «В»);

- мероприятия по повышению экономичности и надёжности вспомогательного оборудования и производств (решение проблем категории «С»).

Порядок разграничения мероприятий по направлениям модернизации приведён в Приложении 1.

Мероприятия, разрабатываемые по каждому направлению модернизации, должны быть направлены на решение проблем эксплуатации, которые в зависимости от их актуальности подразделяются на три категории («А», «В», «С»).

Все мероприятия, разрабатываемые по каждому из направлений модернизации, распределяются на четыре уровня приоритетности в зависимости от достигаемого эффекта. Общие рекомендации для определения уровня приоритетности мероприятий по модернизации АС приведены в Приложении 1-1.

4. Последовательность выполнения работ по модернизации

Реализация мероприятий по модернизации АС предполагает выполнение следующих этапов работ:

1) подготовительные работы;

2) планирование работ по модернизации;

3) разработки проектно-сметной документации (ПСД);

4) подготовка, рассмотрения и принятие решения по изменениям проектной и конструкторской документации;

5) комплектация оборудованием и материалами;

6) выполнение строительно-монтажных работ (СМР);

7) приемка выполненных работ и проведение пуско-наладочных работ (ПНР);

8) подготовка и ввод в работу объекта после модернизации.

4.1. Подготовительные работы

4.1.1. На этапе подготовительных работ определяются оптимальные пути решения стоящей проблемы, проводятся проектно-изыскательные работы (ПИР) и технико-экономические исследования (ТЭИ) вариантов модернизации АС. Эти работы выполняются при значительных объемах модернизации АС или отдельных энергоблоков. При необходимости проводится научно-техническая и конструкторская проработка проблемы.

4.1.2. В ТЭИ описывается объем модернизации, приводятся принципиальные проектные решения, оцениваются затраты по объектам и видам работ, ориентировочно определяются сроки выполнения работ, рассматриваются альтернативные варианты модернизации. По результатам экспертизы и утверждения ТЭИ выбирается основной вариант модернизации.

4.1.3. Научно-техническая проработка проблемы проводится с целью определения возможности и оптимальных путей её решения. Эти работы выполняются с привлечением научных организаций.

4.1.4. Конструкторская проработка проблемы проводится с целью разработки нового оборудования, необходимого для реализации мероприятия по модернизации. Эти работы выполняются с привлечением проектно-конструкторских организаций или конструкторских бюро заводов-изготовителей.

4.1.5. Подготовительные работы по замене оборудования на модернизированное включают следующие подэтапы:

1) составление и представление в ЭО по каждой АС перечня оборудования, выработавшего ресурс или остаточный ресурс которого менее 8 лет. Указанный перечень должен учитывать работы по анализу надежности, обоснованию остаточного ресурса и продлению проектного срока службы элементов, выполненные на конкретной АС, а также на других российских и зарубежных АС;

2) составление ЭО сводной ведомости замены оборудования и долговременной программы взаимодействия отрасли с заводами изготовителями необходимого оборудования;

3) проведение научных и конструкторских работ по разработке нового, перспективного оборудования;

4) выполнение анализа применения нового оборудования на «головном» блоке АС;

5) создание в рамках отрасли восполняемого запаса наиболее потребного оборудования и материалов, необходимых для замены на АС оборудования, выработавшего ресурс.

4.2. Планирование работ по модернизации АС

Основным документом на АС и в ЭО, определяющим физические объемы работ по модернизации, является «Комплексная долгосрочная программа модернизации АС». Такая программа разрабатывается для каждой АС в объеме всех действующих энергоблоков.

На основании «Комплексной долгосрочной программы модернизации АС» для каждой АС разрабатывается годовой «Сводный план мероприятий по модернизации АС», а для каждого энергоблока - годовой «Локальный план мероприятий по модернизации энергоблока АС» и годовой «Локальный график модернизации энергоблока АС».

В годовые планы и графики АС включаются мероприятия, которые планируются выполнить за счет собственных средств АС, а также за счет централизованных и бюджетных источников.

4.2.1. Требования к «Комплексной долгосрочной программе модернизации АС»

4.2.1.1. Структура «Комплексной долгосрочной программы модернизации АС»

«Комплексная долгосрочная программа модернизации АС» разрабатывается на основе приведенных в пункте 2.1 анализов безопасности и экономичности энергоблока АС.

«Комплексная долгосрочная программа модернизации АС» должна состоять из пяти разделов:

Раздел 1. Введение.

Раздел 2. Перечень проблем эксплуатации.

Раздел 3. Техническое описание мероприятий. Технические листы.

Раздел 4. Краткое описание состояния выполнения мероприятий и оценка требуемых финансовых затрат.

Раздел 5. Заключение.

Требование к форме и содержанию каждого раздела комплексной программы приведены в приложении 4.

Для формирования единых компьютерных баз данных по модернизации на АС и в ЭО необходима унификация используемых терминов и сокращений. Список сокращений, которые рекомендуется применять по тексту «Комплексной долгосрочной программы модернизации АС» для АЭС с ВВЭР, приведён в приложении 11.

4.2.1.2. Утверждение и согласование «Комплексной долгосрочной программы модернизации АС»

«Комплексная долгосрочная программа модернизации АС» разрабатывается АС и согласовывается на АС в порядке, определенном внутренними программами качества. Форма (форма 3) листа согласования «Комплексной долгосрочной программы модернизации АС» администрацией АС и примерный (рекомендуемый) перечень согласующих лиц от АС приведён в приложении 3. «Комплексная долгосрочная программа модернизации АС» должна быть согласована с руководителями структурных подразделений АС, в ведении которых находится основное и вспомогательное оборудование АС, здания и сооружения АС, а также объекты социального назначения.

«Комплексная долгосрочная программа модернизации АС» согласовывается ЭО в объёме, указанном в приложении 3. Форма (форма 2) листа согласования «Комплексной долгосрочной программы модернизации АС» эксплуатирующей организацией и разработчиками АС (РУ) приведена в приложении 3.

Утверждает «Комплексную долгосрочную программу модернизации АС» заместитель Министра Российской Федерации по атомной энергии. Форма (форма 1) титульного листа «Комплексной долгосрочной программы модернизации АС» приведена в приложении 3.

Допускается разработка типовых «Комплексной долгосрочной программы модернизации энергоблоков с ВВЭР-1000», «Комплексной долгосрочной программы модернизации энергоблоков с ВВЭР-440», «Комплексной долгосрочной программы модернизации энергоблоков с РБМК» с учётом индивидуальных особенностей проектов различных АС. «Комплексная долгосрочная программа модернизации АС», разработанная на основе типовой «Комплексной долгосрочной программы модернизации энергоблоков с ВВЭР-1000 (ВВЭР-440, РБМК)» утверждается и согласовывается в отдельном порядке, определяемом ЭО.

4.2.1.3. Внесение дополнений и изменений в «Комплексные долгосрочные программы модернизации АС»

Построение разделов «Комплексной долгосрочной программы модернизации АС» позволяют оперативно проводить корректировки ее содержания по мере необходимости.

Изменения проводятся путем замены соответствующих листов, при этом под новой редакцией проставляется очередной номер ревизии и дата изменений. Замененные листы хранятся отдельно и не уничтожаются, с целью возможности восстановления предыстории вопроса. В проведении изменений или дополнений на листе изменений ставятся отметки - номер замененного листа (нового листа), дата изменений и основания, по которым проведены изменения (техническое решение, приказ и др.).

Каждая корректировка оформляется извещением об изменении «Комплексной долгосрочной программы модернизации АС». Извещения об изменении рассылаются в установленном порядке для всех учётных экземпляров «Комплексной долгосрочной программы модернизации АС».

4.2.2. Требования к годовому плану и годовому графику модернизации

4.2.2.1. На основании «Комплексной долгосрочной программы модернизации АС» ежегодно на каждой АС составляется годовой «Локальный план мероприятий по модернизации энергоблока АС» и годовой «Сводный план мероприятий по модернизации АС» которые представляются в ЭО за три месяца до начала отчетного периода. В годовые планы включается разработка ПСД и мероприятия, по которым имеется проектная документация.

4.2.2.2. В «Сводном плане мероприятий по модернизации АС» приводятся работы, выполнение которых планируется включить в соответствующий период и содержащиеся в «Комплексной долгосрочной программе модернизации АС», указывается общий срок начала и завершения работ, общая, освоенная и годовая стоимость работ на реализацию каждого мероприятия, затраты по источникам финансирования, а также сумма освоенных, общих и годовых затрат по всем планируемым мероприятиям и источникам финансирования. Форма «Сводного плана мероприятий по модернизации АС» приведена в приложении 5.

4.2.2.3. В годовом «Локальном плане мероприятий по модернизации энергоблока АС» все планируемые на год мероприятия конкретизируются в виде отдельных этапов и подэтапов работ с указанием их стоимости и сроков реализации, указывается ответственные (заказчики) от АС и непосредственные исполнители работ.

При наличии заключенного договора на выполнение работ, в графе «Этапы работ» таблицы (см. приложение 6) вместе с указанием непосредственного исполнителя проставляется номер договора.

В случае включения в годовой «Сводный план мероприятий по модернизации АС» и «Локальный план мероприятий по модернизации энергоблока АС» мероприятий, отсутствующих в «Комплексной долгосрочной программе модернизации АС», в графе 12 таблицы (см. приложение 6) приводится ссылка на соответствующее Решение.

Форма «Локального плана мероприятий по модернизации энергоблока АС» приведена в приложении 6. По аналогичной форме составляется годовой «Локальный план модернизации общестанционных объектов».

4.2.2.4. На основе годового «Локального плана мероприятий по модернизации энергоблока АС» ежегодно для каждого энергоблока составляется годовой «Локальный график модернизации энергоблока АС». В годовом «Локальном графике модернизации энергоблока АС» сроки исполнения всех этапов работ «привязываются» к срокам ППР энергоблоков. Если ППР приходится на межгодовой период, то в графике указывается календарное время предшествующего или последующего годов. Форма «Локального графика модернизации энергоблока АС» приведена в приложении 7. По аналогичной форме составляется годовой «Локальный график модернизации общестанционных объектов».

Сроки выполнения этапов работ в целом показываются на годовом «Локальном графике модернизации энергоблока АС» в виде заштрихованной части строки, соответствующей продолжительности работ. Внутри строки, для каждого этапа, приводятся численные значения продолжительности работ (в неделях). Кроме этого на годовом «Локальном графике модернизации энергоблока АС» указывается дата начала и окончания каждого этапа.

Последовательность и объем приводимых в годовом «Локальном графике модернизации энергоблока АС» работ должны соответствовать годовому «Локальному плану мероприятий по модернизации энергоблока АС». Продолжительность локального графика модернизации энергоблока АС должна отображать окончательные сроки реализации мероприятий.

На отдельные комплексные работы по модернизации могут составляться частные графики модернизации в которых все этапы работ конкретизируются в виде отдельных подэтапов.

4.2.2.5. Сроки разработки годовых планов и графиков модернизации АС должны быть увязаны со сроками разработки годовых графиков ремонта энергоблоков в соответствии с РД ЭО 0069-97.

«Правила организации технического обслуживания и ремонта систем и оборудования атомных станций» и РД ЭО 0085-97 «Техническое обслуживание и ремонт систем и оборудования атомных станций. Нормативная продолжительность ремонта энергоблоков АС (с изменениями 2000 г.)». Для мероприятий по модернизации, находящихся на критической линии графика ППР, составляется пояснительная записка с расчётом продолжительности работ.

4.2.2.6. Годовой «Сводный план мероприятий по модернизации АС» утверждается Техническим директором и Исполнительным директором концерна. Годовой «Локальный план мероприятий по модернизации энергоблока АС» утверждаются Техническим директором. Годовой «Локальный график модернизации энергоблока АС» утверждается главным инженером АС.

«Сводный план мероприятий по модернизации АС», «Локальный план мероприятий по модернизации энергоблока АС» и «Локальный график модернизации энергоблока АС» согласовываются ЭО в объёме, указанном в приложениях 5, 6 и 7.

4.2.3.7. Годовые «Локальный план мероприятий по модернизации энергоблока АС» и «Локальный график модернизации энергоблока АС» утверждаются после утверждения «Сводного плана мероприятий по модернизации АС», в котором определяются источники финансирования.

4.2.2.8. Изменение состава работ по модернизации, предусмотренных утвержденными годовыми «Сводным планом мероприятий по модернизации АС» и «Локальным планом мероприятий по модернизации энергоблока АС» в объёме мероприятий, предусмотренных «Комплексной долгосрочной программой модернизации АС» допускается на основании технического решения. Техническое решение утверждается Техническим директором и согласовывается в объёме, аналогичном требованиям к годовому «Локальному плану мероприятий по модернизации АС» (Приложение 6), а также с Заместителем технического директора по реконструкции. При этом в графе 12 (Примечание) «Локального плана мероприятий по модернизации энергоблока АС» указывается регистрационный номер технического решения.

Если техническое решение предусматривает реализацию отсутствующих в «Комплексной долгосрочной программе модернизации АС» мероприятий, то оно должно быть дополнительно согласовано с заместителями Технического директора (по подведомственности вопроса), а также с разработчиками проекта АС и РУ.

Если необходимо изменение объёмов или источников финансирования, то техническое решение дополнительно согласовывается с Заместителем исполнительного директора по финансам и дополнительно утверждается Исполнительным директором. Техническое решение по изменению объёмов работ хранится в ЭО и на АС, как неотъемлемая часть утвержденного годового «Сводного плана мероприятий по модернизации АС».

4.2.2.9. Изменения в утвержденный годовой «Локальный график модернизации энергоблока АС» вносятся на основании изменений «Локального плана мероприятий по модернизации энергоблока АС», утверждаются ГИС и согласовываются в порядке, определяемом администрацией АС.

4.2.3. Определение приоритетности мероприятий по модернизации АС

4.2.3.1. Должен быть определен порядок приоритетности компенсирующих мероприятий для того, чтобы спланировать имеющиеся ресурсы и разработать программы эффективной модернизации АС. Приведенные в приложении 1-1 общие рекомендации по определению уровня приоритетности мероприятий позволяют на основе объективных критериев установить приоритеты по модернизациям.

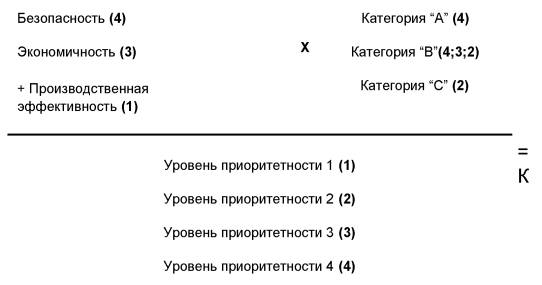

4.2.3.2. Для каждого мероприятия определяется итоговый коэффициент приоритетности (К) в соответствии с методикой, приведенной в приложении 2. Определение приоритетности мероприятий осуществляется при разработке «Комплексной долгосрочной программы модернизации АС».

4.2.3.3. Проект «Сводного плана мероприятий по модернизации АС» должен отражать весь объем необходимых работ на планируемый год. Приведение объемов планируемых работ в соответствие с объемами выделенных средств осуществляется путем исключения из проекта «Сводного план мероприятий по модернизации АС» мероприятий, имеющих меньшее значение итогового коэффициента приоритетности.

4.3. Разработка проектно-сметной документации (ПСД)

4.3.1. Все работы во изменение существующих схемных решений, должны проводиться по проектам, разработанным проектной организацией.

Инициирующим началом этих работ является разработка технического решения (ТР) о внедрении мероприятия по модернизации или разработка отдельных технических требований (ТТ) на проектирование, если разработка технического решения не требуется.

4.3.2. Разработка технического решения требуется, если модернизация касается систем, важных для безопасности. В техническом решении приводятся технические требования на проектирование и разработку материалов по обоснованию безопасности.

Техническое решение утверждается Техническим директором и согласовывается в объёме, аналогичном требованиям к годовому «Локальному плану мероприятий по модернизации АС» (Приложение 6). Техническое решение дополнительно согласовывается с разработчиками проекта АС (РУ) при модернизации элементов АС, относящихся к 1 или 2 классу безопасности по ОПБ 88/97, а также с конструкторской (проектной) организацией и предприятием-изготовителем (монтажной организацией) при модернизации оборудования и трубопроводов, относящихся к группе «А» или «В» по ПНАЭ Г-7-008-89.

Уровень утверждения и объём согласования технических требований на проектирование модернизации систем, не влияющих на безопасность, определяется АС.

4.3.3. Технические решения входят в состав комплекта обосновывающих безопасность документов, передаваемых в Госатомнадзор России совместно с уведомлением о предстоящих работах по модернизации, в соответствии с требованием РД-04-18-99 - «Инструкция по осуществлению надзора за ядерной и радиационной безопасностью атомных станций».

4.3.4. На основе оформленного заказчиком ТР или ТТ проектная организация составляет техническое задание на проектирование (ТЗ) в соответствии с действующими НД.

Согласованное заказчиком ТЗ является основой для разработки проектно-сметной документации.

4.3.5. В состав проектно-сметной документации, выпускаемой проектной организацией, должна входить пояснительная записка, содержащая:

1) описание проектного решения;

2) технические требования;

3) анализ надежности;

4) извещения по изменению действующей проектной документации;

5) обоснование безопасности изменений;

6) перечень выпущенной документации;

7) анализ влияния на ядерную и радиационную безопасность;

8) требования к объему ПНР и испытаний (с указанием цели ПНР и испытаний).

4.3.6. Подписанная разработчиком проекта ПСД, передается заказчику в 4-х экземплярах, если в договоре не предусмотрено большее их количество. Полученная ПСД анализируется специалистами АС в части комплектности - наличие чертежей и смет по всем частям проекта: строительной, технологической, электрической, КИПиА, водоснабжению, отоплению, вентиляции, слаботочным цепям (охранная и пожарная сигнализация, радио и телефонная связь), проверяется правильность привязки проекта к имеющемуся оборудованию, полнота заказных спецификаций и их соответствие рабочим чертежам.

4.3.7. На проанализированной специалистами АС ПСД по модернизации оборудования, не относящегося к СВБ, ставится штамп «В производство» и после подписи ГИС документация считается полностью готовой для выполнения по ней работ.

Штамп «В производство» на ПСД по модернизации оборудования, относящегося к СВБ, проставляется после положительного результата рассмотрения проектной документации органом Госатомнадзора России.

4.4. Подготовка, рассмотрение и принятие решения по изменениям проектной и конструкторской документации СВБ

4.4.1. По результатам анализа специалистами АС ПСД по модернизации СВБ готовится предварительное заключение о необходимости или отсутствии необходимости корректировки условий действия лицензии. При проведении анализа АС составляет и согласовывает с ЭО перечни планируемых работ по модернизации (для каждого блока отдельно):

- не влияющих на обеспечение ядерной и радиационной безопасности;

- влияющих на обеспечение ядерной и радиационной безопасности и требующих изменения условий действия лицензии;

- влияющих на обеспечение ядерной и радиационной безопасности и не требующих изменения условий действия лицензии.

Если изменения проектной или конструкторской документации не влекут за собой корректировки условий действия лицензии, то АС направляет в региональный орган Госатомнадзора России предварительное уведомление, содержащее результаты анализа предполагаемых изменений, а также планируемые сроки реализации.

4.4.2. Если изменениям проектной или конструкторской документации влекут за собой корректировки условий действия лицензии, то АС готовит, а ЭО предоставляет в Госатомнадзор России документы в объёме требований РД-03-19-94 «Основные положения подготовки, рассмотрения и принятия решений по изменениям проектной, конструкторской, технологической и эксплуатационной документации, влияющим на обеспечение ядерной и радиационной безопасности».

4.4.3. Порядок подготовки, рассмотрения и принятия решения Госатомнадзором России по изменениям проектной или конструкторской документации, влияющим на обеспечение ядерной и радиационной безопасности, определён в руководящем документе РД-03-19-94.

4.4.4. Осуществление работ, влияющих на обеспечение ядерной и радиационной безопасности и требующих изменения условий действия лицензии, разрешается только после получения оформленного Госатомнадзором России соответствующего изменения условий действия лицензии.

Госатомнадзором России может быть рассмотрен вопрос о поэтапной корректировке условий действия лицензии. В этом случае АС дополнительно разрабатывает и направляет в ЭО для последующей передачи в Госатомнадзор России график представления основывающих безопасность материалов, увязанный с последовательностью изменений проектной, конструкторской, технологической и эксплуатационной документации, влияющих на ядерную и радиационную безопасность и корректировкой условий действия лицензии.

4.5. Комплектация оборудованием и материалами

4.5.1 Основанием для заказа оборудования являются утвержденные годовые планы по модернизации и проектные заказные спецификации.

4.5.2. Заказ специализированного оборудования и оборудования имеющего длительный срок изготовления (поставки) должен производиться заранее (до 2-лет) и это должно отражаться в планах работ.

4.5.3. Оборудование и материалы, применяемые для выполнения работ по модернизации СВБ, должны иметь сертификаты качества и соответствовать требованиям, предъявляемым для объектов атомной энергетики.

4.5.4. АС должна разрабатывать, согласовывать с ЭО и направлять на одобрение в Госатомнадзор России технические решения на использование для СВБ оборудования, комплектующих, изделий, узлов, деталей, материалов и полуфабрикатов, изготовленных организациями, не имеющими лицензии Госатомнадзора России на изготовление оборудования для ядерных установок, радиационных источников, а также пунктов хранения ядерных материалов и радиоактивных веществ.

4.5.5. Получаемое для АС оборудование должно проходить входной контроль и, при необходимости, предмонтажную обкатку.

4.5.6. Использование импортного оборудования при модернизации АС

4.5.6.1. При выполнении работ по модернизации, техническому перевооружению и реконструкции с использованием импортного оборудования для СВБ, а также изделий и комплектующих для ядерных установок, радиационных источников и пунктов хранения, Заказчик предоставляет на одобрение в Госатомнадзор России соответствующее ТР согласно требований РД-03-36-97 «Условия поставки импортного оборудования, изделий и комплектующих для ядерных установок, радиационных источников и пунктов хранения Российской Федерации».

В качестве Заказчика могут выступать эксплуатирующая организация или АС.

4.5.6.2. ТР по применению импортного оборудования при модернизации должно содержать пояснительную записку с кратким описанием необходимости проведения модернизации энергоблока, перечень модернизируемых систем и оборудования, перечень привлекаемых к выполнению проектно-конструкторских работ предприятий, график внедрения мероприятий.

ТР по применению импортного оборудования при модернизации должно быть утверждено эксплуатирующей организацией и одобрено Госатомнадзором России.

4.5.6.3. После принятия ТР по применению импортного оборудования при модернизации Заказчик организует разработку и представляет в Госатомнадзор России документацию, предусмотренную требованиями РД-03-36-97, с учётом требований п. 4.4.2. настоящего Положения.

4.5.6.4. Первые (головные) образцы импортного оборудования должны быть приняты комиссией ЭО с участием представителя Госатомнадзора России по согласованным программам. Приемочные испытания могут проводиться на площадке Поставщика или/и на площадке Заказчика, в зависимости от вида-оборудования. По результатам приемочных испытаний составляется акт.

4.6. Выполнение строительно-монтажных работ (СМР)

4.6.1. Этап СМР включает в себя выполнение всех строительно-монтажных работ и подготовку к проведению пуско-наладочных работ (ПНР). Результатом данного этапа является готовность оборудования или объекта модернизации к проведению ПНР.

К этапу СМР все мероприятия должны быть полностью обеспечены проектной документацией и укомплектованы необходимым оборудованием, материалами и оснасткой.

4.6.2. Строительно-монтажные работы допускается проводить только при наличии:

1) положительного результата рассмотрения проектной документации органом Госатомнадзора России по мероприятиям, влияющим на ядерную и радиационную безопасность;

2) оформленного изменения условий действия лицензии, если это требуется для планируемого мероприятия;

3) необходимого оборудования и материалов, удовлетворяющих требованиям для АС;

4) подрядных организаций, имеющих лицензии на выполнение планируемых СМР и ПНР, если их решено выполнять подрядным способом;

5) аттестованного персонала в подрядных организациях на выполнение этих работ с определением фамилий руководителей и производителей работ.

4.6.3. При выполнении сложных работ по модернизации разрабатывается проект организации работ (ПОР), определяющий порядок проведения строительно-монтажных работ. При необходимости проведения технологических промывок и функционального опробования оборудования разрабатываются программы и графики проведения работ.

Указанная документация разрабатывается АС или подрядчиком, имеющим соответствующую лицензию, до начала работ.

4.6.4. Администрация АС должна направить в органы Госатомнадзора России уведомление о предстоящей модернизации в срок не менее трёх дней до начала СМР по модернизации систем (элементов) и оборудования, важных для безопасности, а также по модернизации оборудования и трубопроводов, зарегистрированных в органах Госатомнадзора России.

Администрация АС должна предоставить необходимую документацию к проведению целевой инспекции Госатомнадзора России перед проведением работ по модернизации согласно РД-04-18-99 «Инструкция по осуществлению надзора за ядерной и радиационной безопасностью АС».

4.6.5. В соответствии с утвержденным планом модернизации на следующий календарный год, на работы, планируемые к выполнению подрядным способом, оформляется и утверждается в установленном порядке внутрипостроечный титульный список, который передается подрядным организациям.

4.6.6. Организация работ собственными силами АС осуществляется в соответствии с действующими на АС требованиями по проведению строительно-монтажных, ремонтных, пуско-наладочных работ и испытаний, с учётом требований настоящего Положения.

4.6.7. Работы по модернизации, проведение которых возможно только при выводе энергоблока в планово-предупредительный ремонт, включаются в график ППР и увязываются с объемами и порядком координации ремонтных работ на блоке.

Порядок вывода из работы или дежурства оборудования для модернизации определяется «Основными правилами обеспечения эксплуатации атомных станций» и РД ЭО 0069-97 «Правила организации технического обслуживания и ремонта систем и оборудования атомных станций».

4.6.8. После окончания СМР с применением сварки на оборудовании и трубопроводах, на которые распространяются «Правила устройства и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок», «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением», «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды», «Правила устройства и эксплуатации локализующих систем безопасности атомных станций» должно быть проведено техническое освидетельствование.

4.7. Приемка выполненных работ и проведение пуско-наладочных работ

4.7.1. Приемка выполненных работ после реконструкции или технического перевооружения с вводом новых объектов осуществляется согласно СНиП в порядке, установленном для объектов капитального строительства.

4.7.2. При выполнении реконструкции или технического перевооружения с вводом нового оборудования приемка в эксплуатацию производится рабочей комиссией после индивидуальных испытаний и комплексного опробования, с оформлением акта приемки оборудования (системы) по форме СНиП 3.01.04-87. Эти акты утверждаются директором АС и являются основанием для ввода оборудования (системы) в работу.

К актам рабочей комиссии прикладываются все акты промежуточных приемок, акты скрытых работ, перечни смонтированного оборудования и комплект исполнительных чертежей по форме, установленной соответствующими СНиП (на технологическое, электротехническое оборудование, КИПиА и т.д.).

Промежуточная приемка отдельных частей проекта (отдельных узлов, схем, оборудования и т.д.) из монтажа, а также после индивидуальных испытаний осуществляется цеховой подкомиссией. Акты цеховой подкомиссии утверждаются ГИС.

Персональный состав рабочих комиссий, рабочих цеховых подкомиссий и цеховых комиссий определяется приказом директора АС. Допускается объединение рабочей цеховой подкомиссии, цеховой комиссии и комиссии (цеховой) по приёмке оборудования из ремонта в одну комплексную цеховую комиссию.

4.7.3. При необходимости ввода в эксплуатацию части проекта или объекта (отдельных узлов, оборудования и т.д.) после реконструкции или технического перевооружения, выделяется пусковой комплекс с оформлением технического решения и отдельного акта рабочей цеховой подкомиссии, утверждаемых главным инженером АС. К акту рабочей цеховой подкомиссии прикладываются все акты промежуточных приемок.

4.7.4. При выполнении модернизации без ввода нового оборудования приемка в эксплуатацию производится после индивидуальных испытаний и, при необходимости, комплексного опробования, с оформлением акта цеховой комиссии, утверждаемого ГИС.

Ввод в работу оборудования после модернизации для проведения испытаний или опробования осуществляется согласно РД ЭО 0069-97 «Правила организации технического обслуживания и ремонта систем и оборудования атомных станций».

4.7.5. Общие технические требования к испытаниям систем и оборудования при проведении пуско-наладочных работ установлены в ОСТ 34-37-798-85. Для проведения испытаний объектов модернизации могут привлекаться подрядные организации, имеющие лицензии на выполнение этих работ.

4.7.6. Пуско-наладочные работы после выполнения реконструкции или технического перевооружения с вводом нового оборудования проводятся по программе ПНР. Программа ПНР является основным организационно-техническим документом, определяющим объем, состав, методику и безопасность проведения ПНР на оборудовании, системе или объекте, а также перечень сдаточной пуско-наладочной документации.

При необходимости проведения межведомственных испытаний опытных или головных образцов оборудования, соответствующие требования включаются в программу ПНР.

4.7.7. Состав, объём и последовательность выполнения ПНР определяются требованиями соответствующих СНиП, НД Госатомнадзора России, проектной и заводской документации, соответствующей эксплуатационной документации АС (регламенты, ИЭ и т.п.), отраслевых и государственных стандартов, ОПЭ АС и РД ЭО, касающихся ПНР.

4.7.8. Проведение ПНР включает в себя выполнение наладки и функциональные испытания отдельных узлов оборудования, индивидуальные испытания оборудования (систем), комплексное опробование оборудования (систем), оформление результатов и подготовку отчётной документации по ПНР.

Целью проведения наладки и функциональных испытаний отдельных узлов оборудования является проверка выполнения требований, предусмотренных проектной и заводской документацией, техническими условиями, стандартами, при работе отдельных узлов оборудования (системы) после монтажа для определения готовности оборудования (системы) к индивидуальным испытаниям оборудования (системы) в целом.

Целью проведения индивидуальных испытаний оборудования (системы) является проверка требований, предусмотренных проектной и заводской документацией, техническими условиями, стандартами непосредственно при работе оборудования (системы) в целом, после монтажа и комплекса наладочных и пуско-наладочных работ отдельных узлов и механизмов системы, для определения готовности оборудования (системы) в целом к комплексному опробованию.

Целью выполнения комплексного опробования является проверка, регулировка и обеспечение взаимосвязанной работы модернизированной системы с другими системами (оборудованием) энергоблока, проверка готовности выполнять свои функции во всех предусмотренных проектом энергоблока технологических режимах.

4.7.9. Функциональные и индивидуальные испытания, а также комплексные опробования должны проводиться по программам (инструкциям). Программы испытаний, предусмотренных технологическим регламентом и инструкциями по эксплуатации, утверждаются главным инженером АС.

Программы испытаний (инструкции) и графики проведения ПНР разрабатываются до начала работ АС или подрядными организациями, имеющими соответствующую лицензию.

4.7.10. Испытания СВБ, не предусмотренные технологическим регламентом и инструкциями по эксплуатации, должны проводиться по программам, утверждённым ЭО и согласованным с разработчиками проекта. Такие испытания допускаются Госатомнадзором России в соответствии с условиями лицензии и проводятся с разрешения ЭО.

4.7.11. По результатам настроек, функциональных и индивидуальных испытаний, а также комплексного опробования оборудования и других наладочных работ составляются протоколы. Готовит протоколы АС или подрядная организация, проводившая работы. Утвержденные ГИС протоколы хранятся на АС в течение срока эксплуатации оборудования.

4.7.12. Пуско-наладочные работы, связанные с повышением параметров рабочей среды, на оборудовании и трубопроводах допускается проводить только после технического освидетельствования в соответствии с действующими нормами и правилами.

4.7.13. Функциональные и индивидуальные испытания, а также комплексные опробования систем должны проводиться после подтверждения готовности к испытаниям оборудования и трубопроводов, относящихся к данной системе, а также готовности к эксплуатации систем, связанных с данной системой. Готовность смежного оборудования и трубопроводов к эксплуатации оформляется записями в журнале распоряжений.

Готовность модернизированного оборудования и трубопроводов к испытаниям и работе подтверждается соответствующим актом выполненных работ, если модернизация выполнялась подрядным способом, или актом о модернизации (аналогично РД ЭО 0069-97), если модернизация выполнялась персоналом АС, и оформляется записью в журнале распоряжений.

4.7.14. Администрация АС должна направить в органы Госатомнадзора России уведомление о предстоящих испытаниях элементов СВБ в срок не менее трёх дней до начала работ, если такие испытания не предусмотрены технологическим регламентом и инструкциями по эксплуатации.

Администрация АС должна подготовить документацию и оборудование к проведению целевой инспекции Госатомнадзора России при подготовке к проведению испытаний согласно РД-04-18-99 «Инструкция по осуществлению надзора за ядерной и радиационной безопасностью АС».

4.7.15. На основе результатов испытаний АС готовит отчет, который утверждается главным инженером АС и предоставляется в ЭО.

4.8. Подготовка и ввод в работу объекта после модернизации

4.8.1. При выполнении реконструкции или технического перевооружения с вводом новых объектов (систем, оборудования) подготовка к вводу в работу систем и оборудования должна производиться заблаговременно, согласно приказу администрации АС. Приказ должен выпускаться за 6 месяцев до планируемого срока ввода объекта в эксплуатацию.

Необходимость издания приказа при выполнении модернизации без ввода нового оборудования определяется администрацией АС.

4.8.2. Приказ о подготовке к вводу в работу объекта (систем, оборудования) после реконструкции или технического перевооружения должен предусматривать:

1) перечень, объем и сроки выпуска и корректировки производственно-технической (эксплуатационной) документации;

2) корректировку штатного расписания и комплектацию дополнительным персоналом (при необходимости);

3) формы, методы, сроки обучения (переподготовки) персонала;

4) внеочередную проверку знаний эксплуатационного персонала;

5) проведение внеплановых инструктажей;

6) проведение противоаварийных и противопожарных (при необходимости) тренировок;

7) закрепление оборудования, зданий и сооружений за конкретными подразделениями;

8) перечень подразделений и лиц, ответственных за оформление и корректировку эксплуатационной, пуско-наладочной, учебной документации, паспортов и формуляров оборудования и систем, а также за обучение персонала.

4.8.3. При выполнения модернизации без ввода нового оборудования (систем) необходимость проведения эксплуатационному персоналу внеплановых инструктажей, внеочередной проверки знаний, противоаварийных и противопожарных тренировок определяется «Правилами организации работы с персоналом на предприятиях и в организациях Минатомэнерго СССР» (ПОРП-89), «Методических указаний по подготовке и проведению противоаварийных тренировок персонала атомных станций» (МУПТ АЭС-92), «Инструкцией по организации противопожарных тренировок персонала на атомных станциях концерна «Росэнергоатом» (РД ЭО 0138-98).

4.8.4. Проведение внеплановых инструктажей и, при необходимости, проведение обучения, проверки знаний и противоаварийных тренировок персонала должны быть закончены до установленного срока ввода оборудования в работу после модернизации, реконструкции и технического перевооружения.

4.8.5. Производственно-техническая документация должна готовиться на основании конструкторской и проектной документации, как правило, до начала подготовки персонала. До ввода объекта модернизации в работу должно быть закончено внесение изменений в ПТД, находящуюся на рабочих местах персонала АС.

Если требуется корректировка условий действия лицензии, то разработка дополнительной ПТД и подготовка извещений по корректировке существующей эксплуатационной ПТД, должны быть завершены до срока подачи заявления в Госатомнадзор России.

4.8.6. Информация обо всех изменениях на оборудовании и системах должна доводиться до сведения эксплуатационного персонала соответствующими записями в журнале распоряжений, до начала проведения оперативных переключений на этом оборудовании и системах (до подтверждения готовности модернизированного оборудования и трубопроводов к испытаниям или эксплуатации).

4.8.7. По результатам внедрения каждого мероприятия по модернизации ЭО проводит анализ с целью принятия решения о целесообразности его тиражировании на других АС.

5. Общие требования к обеспечению качества работ по модернизации АС

5.1. Все работы, выполняемые на АС по изменению существующих проектных решений, должны проводиться по проектам, разработанным проектной организацией. Проектная документация для выполнения работ на СВБ должна разрабатываться проектной организацией, имеющей лицензию Госатомнадзора России на проектирование объектов использования атомной энергии.

5.2. Оборудование и материалы, применяемые для выполнения работ, должны соответствовать требованиям, предъявляемым для объектов атомной энергетики. Оборудование должно разрабатываться и изготовляться предприятиями, имеющими лицензии Госатомнадзора России на конструирование и изготовление оборудования для объектов использования атомной энергии.

5.3. Выполнение работ по модернизации и испытаниям систем (элементов), важных для безопасности, оборудования и трубопроводов, зарегистрированных в органах Госатомнадзора России, должно проводиться организациями, имеющими лицензии Госатомнадзора России на выполнение указанных работ и предоставление услуг.

5.4. Выполнение работ по модернизации систем, влияющих на ядерную или радиационную безопасность, должно выполняться в соответствии с «Основными положениями подготовки, рассмотрения и принятия решений по изменениям проектной, конструкторской, технологической и эксплуатационной документации, влияющим на обеспечение ядерной и радиационной безопасности» (РД-03-19-94).

5.5. Выполнение работ по экспертной оценке проектных документов производится в соответствии с «Положением о порядке проведения экспертизы документов, обосновывающих обеспечение ядерной и радиационной безопасности ядерной установки, радиационного источника, пункта хранения и (или) качества заявленной деятельности» (РД-03-13-99).

5.6. Выполнение работ с использованием импортного оборудования должно проводиться в соответствии с «Условиями поставки импортного оборудования изделий и комплектующих для ядерных установок, радиационных источников и пунктов хранения Российской Федерации» (РД-03-36-97).

5.7. Администрацией руководством АС на основе настоящего Положения должно быть разработано руководство по качеству модернизации, в котором определяется организационная схема управления модернизациями, порядок планирования, подготовки, проведения, контроля и документирования работ по модернизации на АС.

На каждой АС должно быть создано производственное подразделение или функциональная служба для комплексной организации проведения работ по модернизации.

На каждой АС должно быть назначено наделённое необходимыми полномочиями должностное лицо, персонально ответственное за качество организации работ по модернизации.

6. Контроль выполнения планов модернизации АС

6.1. Контроль выполнения работ по модернизации осуществляется ЭО и руководством АС в зависимости от уровня принятия решения о внедрении соответствующих мероприятий.

6.2. Контроль выполнения промежуточных этапов работ ведется ЭО помесячно и поквартально. Контроль этапов реализации и внедрения в период ППР энергоблоков - еженедельно.

Ежемесячно, до 5 числа месяца, следующего за отчётным, АС представляет в ЭО справку о выполненных работах по модернизации с анализом хода выполнения работ, причинах отставания или невыполнения. В период ППР еженедельно в ЭО предоставляется оперативная информация по произошедшим за отчётную неделю изменениям в ходе работ по модернизации АС.

Отчет о выполненных работах по модернизации за истекший квартал (приложение 9) и год (приложение 10) предоставляется в ЭО до 15 числа месяца, следующего за отчётным.

Отчет по освоению финансовых средств на работы по модернизации представляется в ЭО по прилагаемой форме (приложение 8), в сроки, предусмотренные для финансовой отчетности.

7. Финансирование работ по модернизации АС

7.1. Источниками финансирования работ по модернизации, техническому перевооружению и реконструкции являются:

1) средства эксплуатирующей организации;

2) собственные средства АС;

3) привлеченные средства.

7.2. Средства эксплуатирующей организации складываются из:

1) целевых инвестиционных средств (ЦИС);

2) целевых средств на обеспечение ядерной, радиационной, технической и пожарной безопасности (ЦСБ);

3) фонда НИОКР.

7.3. Собственные средства АС складываются из:

1) амортизационных отчислений;

2) прибыли, остающейся в распоряжении предприятия.

7.4. Привлеченные средства складываются из:

1) бюджетных средств (при недостатке собственных средств АС и средств ЭО);

2) кредитов банка (при недостатке собственных средств АС, средств ЭО и бюджетных средств);

3) международной помощи.

7.5. Отнесение затрат на выполнение работ по модернизации, техническому перевооружению и реконструкции по источникам финансирования определяется действующими нормативно-правовыми документами.

7.6. Мероприятия по модернизации с целью восстановления проектных характеристик оборудования из-за его физического износа до истечения назначенного срока службы (устранение проблем категории «А»), финансируются за счёт амортизационных отчислений, так как направлены на восстановление основных фондов.

7.7. Мероприятия по модернизации с целью улучшения и совершенствования проектных характеристик оборудования (устранение проблем категории «С») финансируются за счёт прибыли, остающейся в распоряжении предприятия, а также за счёт средств ЭО, так как направлены на улучшение основных фондов.

7.8. Мероприятия по модернизации с целью продления периода эксплуатации энергоблоков сверх назначенного срока и замене оборудования, имеющего полный физический износ к моменту истечения назначенного срока службы (устранение проблем категории «В»), финансируются за счёт амортизационных отчислений, так как направлены на реновацию (воспроизводство основных фондов). Недостаток амортизационных отчислений, возникающий из-за малой остаточной стоимости основных фондов в конце назначенного срока эксплуатации, покрывается из ЦИС или за счёт привлечённых средств.

7.9. Финансирование работ по модернизации, реконструкции и техническому перевооружению АС осуществляется только при условии включения необходимых сумм в плановые годовые сметы затрат АЭС и эксплуатирующей организации, на основе которых рассчитываются тарифы АС и ценовая ставка эксплуатирующей организации.

Обосновывающим документом для формирования тарифов АС и ценовой ставки эксплуатирующей организации является годовой «Сводный план мероприятий по модернизации АС».

Фактическое финансирование работ по модернизации осуществляется в пределах утвержденных смет затрат АЭС и эксплуатирующей организации в порядке приоритетности.

7.10. Разработка ПОР и программ испытаний, разработка новой или корректировка существующей ПТД по результатам ПНР, и т.д. осуществляются в рамках программы сопровождения эксплуатации энергоблоков, соответствующие затраты относится на себестоимость производства электроэнергии (услуги производственного характера).

8. Термины и определения

8.1. Модернизация - работы по модификации объектов основных средств, направленные на достижение более высоких показателей при эксплуатации, включая улучшение проектных, либо реально достигнутых показателей функционирования (срок полезного использования, мощность, надёжность, качество применения и т.п.).

Выполняется по конструкторской и проектно-сметной документации.

8.2. Реконструкция - переустройство существующих цехов и объектов основного, подсобного и обслуживающего назначения электростанций, тепловых и электрических сетей, а также ремонтных и других предприятий отрасли, связанное с совершенствованием производства и повышением его технико-экономического уровня на основе достижений научно-технического прогресса и осуществленное по комплексному проекту на реконструкцию предприятия в целях увеличения производственных мощностей, улучшения качества и номенклатуры продукции, в основном без увеличения численности работающих при одновременном улучшении условий труда и охраны окружающей среды.

8.3. Техническое перевооружение - комплекс мероприятий по повышению технико-экономического уровня отдельных производств, цехов и участков электростанций и предприятий тепловых и электрических сетей на основе внедрения передовой техники и технологии, механизации и автоматизации производства, модернизации и замены устаревшего и физически изношенного оборудования, новым, более производительным, а также по совершенствованию общезаводского хозяйства и вспомогательных служб.

8.4. Модификации (термин МАГАТЭ) - комплекс проводимых при эксплуатации АЭС работ по:

- изменению конструкции, систем и узлов;

- изменению эксплуатационных пределов и условий;

- изменению инструкций и процедур;

- сочетанию указанных выше изменений.

8.5. Модификация объекта - сочетание всех технических и организационных действий, направленных на изменение объекта (Качество, сертификация, испытания. Русско-английский терминологический словарь. Госстандарт России, ВНИИКИ, Москва 1993 г.).

8.6. Амортизация - перенос стоимости основных средств (оборудование, здания, сооружения) на готовую продукцию путем начисления износа по установленным нормам амортизационных отчислений, в течение срока их службы.

8.7. Прибыль, остающаяся в распоряжении предприятия - чистый доход предприятия, полученный от производственной деятельности, остающийся в его распоряжении после уплаты налогов и расчетов с бюджетом.

8.8. Пуско-наладочные работы - комплекс работ по контролю, настройке и испытаниям, обеспечивающий надёжную и безопасную работу, достижение проектных параметров, ввод в эксплуатацию систем, оборудования и блока в целом (ОСТ 34-37-783-85).

8.9. Опробование - проверка работоспособности систем и оборудования (ОСТ 34-37-783-85).

8.10. Комплексное опробование системы - взаимосвязанное опробование элементов системы в режимах, предусмотренных проектом (ОСТ 34-37-783-85).

8.11. Отчет о ПНР - документ, содержащий сведения о выполнении ПНР, а также заключение по результатам выполненных работ (ОСТ 34-37-783-85).

8.12. Испытания - экспериментальное определение количественных и (или) качественных характеристик свойств объекта испытаний как результата воздействия на него, при его функционировании, при моделировании объекта и (или) воздействий (ГОСТ 16504-81).

8.13. Программа испытаний - организационно-методический документ, обязательный к выполнению, устанавливающий объект и цели испытаний, виды, последовательность и объем проводимых экспериментов, порядок, условия, место и сроки проведения испытаний, обеспечение и отчетность по ним, а также ответственность за обеспечение и проведение испытаний (ГОСТ 16504-81).

8.14. Протокол испытаний - документ, содержащий необходимые сведения об объекте испытаний, применяемых методах, средствах и условиях испытаний, результаты испытаний, а также заключение по результатам испытаний, оформленный в установленном порядке (ГОСТ 16504-81).

8.15. Функциональные испытания - испытания, проводимые с целью определения значений показателей назначения объекта (ГОСТ 16504-81).

9. Перечень применённых в тексте сокращений

АС - атомная станция;

АСУ - автоматизированные системы управления;

ГИС - главный инженер АС;

КИПиА - контрольно-измерительные приборы и автоматика;

КИУМ - коэффициент использования установленной мощности;

НИОКР - научно-исследовательские и опытно-конструкторские работы;

КПД - коэффициент полезного действия;

НД - нормативная документация

ОСО - общестанционный объект;

ПСД - проектно-сметная документация;

ПИР - проектно- изыскательские работы;

ПКД - проектно-конструкторская документация;

ПНР - пуско-наладочные работы;

ППР - планово-предупредительный ремонт;

ПОКАС - программа обеспечения качества АС;

ПОР - проект организации работ;

ПТД - производственно-техническая документация;

РАО - радиоактивные отходы;

РО - реакторное отделение;

РУ - реакторная установка;

СБ - система безопасности;

СВБ - система важная для безопасности;

СК - спецкорпус;

СКУ - системы контроля и управления;

СМР - строительно-монтажные работы;

СНиП - строительные нормы и правила;

ТЗ - техническое задание;

ТР - техническое решение;

ТО - турбинное отделение;

ТЭО - технико-экономическое обоснование;

ТЭИ - технико-экономическое исследование;

ХОВ - химически обессоленная вода;

ХТО - химико-технологическое оборудование;

ЦИС - целевые инвестиционные средства;

ЦСБ - целевые средства на обеспечение безопасности (ядерной, радиационной, технической, пожарной);

ЭО - эксплуатирующая организация;

ЭТО - электротехническое отделение;

ЭлТО - электротехническое оборудование.

Приложение 1

Порядок разграничения мероприятий по направлениям модернизации

1. Направление обеспечения безопасности АС

Направление обеспечения безопасности охватывает мероприятия, касающиеся систем, важных для безопасности АС.

Степень приоритетности мероприятий по данному направлению модернизации определяется актуальностью решаемых проблем. Соответственно все мероприятия по направлению обеспечения безопасности подразделяются на:

- мероприятия по поддержанию проектного уровня безопасности АС (решение проблем категории «А»);

- мероприятия по продлению проектного срока службы (замене) оборудования, влияющего на безопасность АС (решение проблем категории «В»);

- мероприятия по повышению надёжности оборудования, влияющего на безопасность (решение проблем категории «С»).

1.1. Мероприятия по поддержанию проектного уровня безопасности АС (решение проблем категории «А»)

Решение проблемам категории «А» не допускает или компенсирует снижение проектного уровня безопасности АС.

При проведении анализов безопасности определяется степень важности каждой проблемы и их совокупное влияние на безопасность блока АС, разрабатываются компенсирующие мероприятия для решения выявленных проблем. При определении категорий важности проблем безопасности и порядка приоритетности компенсирующих мероприятий должны использоваться как детерминистские, так и вероятностные методы анализа. В результате определяется оптимальный набор компенсирующих мероприятий.

В результате обратной связи по опыту эксплуатации, выполнения новых анализов (оценок) безопасности, результатов внедрения мероприятий на «головных» блоках или изменения подходов к реализации указанных мероприятий компенсирующие мероприятия должны пересматриваться в установленном порядке.

Проблемы ядерной, радиационной, технической, пожарной безопасности, связанные с отступлением от действующих НД и касающиеся СВБ, относятся к категории «А».

Проблемы, выявленные по результатам расследования нарушений в работе АС и касающиеся систем, важных для безопасности, относятся к категории «А».

Проблемы, вызывающие преждевременное физическое старение оборудования СВБ, относятся к категории «А».

1.2. Мероприятия по продлению проектного срока службы (замене) оборудования, влияющего на безопасность АС (решение проблем категории «В»)

Решение проблем продления срока службы оборудования, влияющего на безопасность АС, осуществляется путем установления его остаточного ресурса, проведением ремонтно-восстановительных работ или заменой соответствующего оборудования или его элементов. Замена оборудования СВБ или их элементов с выработанным и невосстанавливаемым ресурсом работы является одной из составляющих частей модернизации, если при этом обеспечиваются более совершенные (современные) функциональные свойства оборудования.

Проблемы, связанные с истечением назначенного срока службы оборудования и/или элементов СВБ относятся к категории «В».

1.3. Мероприятия по повышению надёжности оборудования, влияющего на безопасность (решение проблем категории «С»)

Решение проблем повышения надежности оборудования и систем, важных для безопасности, приводит к более высокому, относительно достигнутых значений, уровню безопасности АС при эксплуатации.

Проблемы, решение которых повышает надежность работы оборудования СВБ, относятся к категории «С».

Проблемы ядерной, радиационной, технической, пожарной и экологической безопасности, касающиеся оборудования СВБ если они не связаны с отклонениями от действующих норм и правил (т.е. не отнесены к категории «А»), относятся к категории «С».

Проблемы, связанные с надежностью функционирования оборудования СВБ, если они не приводят к снижению проектного уровня безопасности (т.е. не относятся к категории «А»), а также проблемы культуры безопасности относятся к категории «С».

2. Направление обеспечения экономичности АС

Направление обеспечения экономичности АС охватывает мероприятия, касающиеся основного оборудования, то есть оборудования, которое обеспечивает основной технологический цикл производства энергии и от работы которого, непосредственно зависят экономические показатели работы АС. Эти мероприятия подразделяются на:

- мероприятия по поддержанию проектного уровня экономичности АС (решение проблем категории «А»);

- мероприятия по продлению проектного срока службы (замене) оборудования, влияющего на экономичность АС (решение проблем категории «В»);

- мероприятия по повышению экономичности АС и надёжности основного оборудования (решение проблем категории «С»).

2.1 Мероприятия по поддержанию проектного уровня экономичности АС (решение проблем категории «А»)

Решение проблем категории «А» устраняет или уменьшает снижение показателей экономичности АС относительно проектных значений.

Проблемы, выявленные по результатам расследования нарушений в работе основного оборудования, относятся к категории «А».

Проблемы обеспечения проектных показателей надежности работы оборудования, влияющего на экономичность, относятся к категории «А».

Проблемы, влияющие на снижение проектного КИУМ, относятся к категории «А».

Проблемы, вызывающие преждевременное физическое старение основного оборудования, относятся к категории «А».

2.2 Мероприятия по продлению проектного срока службы (замене) оборудования, влияющего на экономичность АС (решение проблем категории «В»)

Решение проблем продления проектного срока службы оборудования, влияющего на экономичность АС, осуществляется путём модернизации. Замена основного оборудования или его элементов с выработанным и невосстанавливаемым ресурсом является одной из составных частей модернизации.

Проблемы, связанные с истечением назначенного срока службы оборудования, влияющего на экономичность АС, относятся к категории «В».

2.3. Мероприятия по повышению экономичности АС и надёжности основного оборудования (решение проблем категории «С»)

Совершенствование основного оборудования АС, повышение его КПД и надёжности работы приводит к повышению экономичности эксплуатации и устойчивости работы АС в целом.

Решение проблемам категории «С» способствует достижению более высоких, относительно проектных значений, показателей экономической эффективности работы АС.

Проблемы, связанные с технологическими потерями реагентов, ХОВ, масла, дизельного топлива, сорбентов и расходных материалов относятся к категории «С».

Проблемы, решение которых повышает надежность работы основного оборудования, относятся к категории «С».

3. Направление обеспечения производственной эффективности АС

Направление обеспечения эффективности производства АС охватывает мероприятия, касающиеся качества технологических и производственных процессов, а также вспомогательного оборудования и производств. Эти мероприятия подразделяются на:

- мероприятия по поддержанию достигнутого уровня производственной эффективности (решение проблем категории «А»);

- мероприятия по продлению проектного срока службы (замене) вспомогательного оборудования (решение проблем категории «В»);

- мероприятия по повышению экономичности и надёжности вспомогательного оборудования и производств (решение проблем категории «С»).

3.1. Мероприятия по поддержанию достигнутого уровня производственной эффективности (решение проблем категории «А»)

Решение проблемам категории «А» устраняет или компенсирует снижение проектных показателей работы вспомогательного оборудования и обеспечивающих производств АС.

Проблемы охраны труда и промсанитарии, а также проблемы, вызывающие облучение персонала выше значений контрольных уровней, относятся к категории «А».

Проблемы технической, радиационной, пожарной и экологической безопасности, касающиеся вспомогательного оборудования и связанные с отклонением от действующих норм и правил, относятся к категории «А».

Проблемы, вызывающие преждевременное физическое старение вспомогательного оборудования относятся к категории «А».

Проблемы, выявленные по результатам расследования нарушений в работе вспомогательного оборудования, относятся к категории «А».

3.2. Мероприятия по продлению проектного срока службы (замене) вспомогательного оборудования (решение проблем категории «В»)

Решение проблем продления проектного срока службы вспомогательного оборудования осуществляется путём модернизации. Замена вспомогательного оборудования с выработанным ресурсом работы является одной из составных частей модернизации.

Проблемы, связанные с истечением назначенного срока службы вспомогательного оборудования относятся к категории «В».

3.3 Мероприятия по повышению экономичности и надёжности вспомогательного оборудования и производств (решение проблем категории «С»)

Решение проблемам категории «С» приводит к более высоким, относительно проектных значений, показателям работы вспомогательного оборудования и обеспечивающих производств АС. Улучшение эффективности производства реализуется путём устранения причин, приводящих к непроизводительным затратам трудовых и материальных ресурсов.

Проблемы, приводящих к непроизводительным затратам трудовых, материальных и финансовых ресурсов относятся к категории «С». Проблемы, решение которых повышает надежность работы вспомогательного оборудования, относятся к категории «С».

Проблемы ядерной, радиационной, технической, пожарной и экологической безопасности, касающиеся оборудования вспомогательных и обеспечивающих производств АС, если они не связаны с отклонением от действующих норм и правил (то есть не относящиеся к категории «А») относятся к категории «С».

Проблемы обеспечивающих производств, а также оборудования социально-бытовой инфраструктуры городов-спутников (если они находятся на балансе АС), относятся к категории «С».

Приложение 1-1

Общие рекомендации для определения уровня приоритетности мероприятий по модернизации АС

Таблица 1 «Безопасность».

Категории проблем

Направления модернизации

Уровень



А

Проблемы, снижающие проектный уровень безопасности

Безопасность

1

Мероприятия, направленные на решение (см. приложение 1-2).

Мероприятия, направленные на устранение по ОПБ 88/97 или группе «А» по ПНАЭ Г-

Мероприятия, направленные на устранение защиты по ОПБ 88/97.



2

Мероприятия, направленные на решение (см. приложение 1-2) или группе «В» по Г

Мероприятия, направленные на устранение безопасности по ОПБ 88/97.

Мероприятия, направленные на устранение защиты по ОПБ 88/97.

В

Проблемы ресурса оборудования, влияющего на безопасность

3

Мероприятия, направленные на решение (см. приложение 1-2).

Мероприятия, направленные на устранение по ОПБ 88/97 или группе «С» по ПНАЭ Г-

Мероприятия, направленные на устранение защиты по ОПБ 88/97.

С

Проблемы эксплуатации оборудования, влияющего на безопасность

4

Мероприятия, направленные на решение (см. приложение 1-2).

Мероприятия, направленные на устранение для управления авариями и относящему

Мероприятия, направленные на устранение эшелонированной защиты по ОПБ 88/97



2. Таблица 2 «Экономичность».

Категории проблем

Направления модернизации

Уровень



А

Проблемы, снижающие проектные экономические показатели

Экономичность

1

Мероприятия, для которых коэффициент пассиву) имеет значение более 3 или ср



2

Мероприятия, для которых коэффициент окупаемости от 1-го до 3-х лет.

В

Проблемы ресурса оборудования, влияющего на экономичность

3

Мероприятия, для которых коэффициент окупаемости от 3-х до 5-и лет.



С

Проблемы эксплуатации основного оборудования

4

Мероприятия, для которых коэффициент срок окупаемости более 5-и лет, но мен



3. Таблица 3 «Производственная эффективность».

Категории проблем

Направления модернизации

Уровень



А

Проблемы, снижающие уровень культуры производства

Производственная эффективность

1

Мероприятия, направленные на устранение норм по охране труда и радиационной безопасности государственных или отраслевых стандартов

Мероприятия, направленные на снижен уменьшения коллективной дозы (ч.мзв/



2

Мероприятия, направленные на снижение уменьшения коллективной дозы (ч.мзв/г до 2,5.



В

Проблемы обеспечения ресурса вспомогательного оборудования

Мероприятия, направленные на устранение норм по охране труда и радиационной безопасности государственных или отраслевых стандартов

Мероприятия, направленные на улучшение



3

Мероприятия, направленные на устранение норм по охране труда и радиационной безопасности ОСТ, руководящих документов Минатом

Мероприятия, направленные на снижение уменьшения коллективной дозы (ч.мзв/г 1,5.

С

Проблемы эксплуатации вспомогательного оборудования

4

Мероприятия, направленные на устранение норм по охране труда и радиационной безопасности ОСТ, руководящих документов Минатом

Мероприятия, направленные на снижение уменьшения коллективной дозы (ч.мзв/г



Приложение 1-2

Классификация вопросов безопасности по категориям в соответствии с рекомендациями МАГАТЭ

категория 1

Вопросы отражают отклонения от общепринятой международной практики.

Целесообразно (рекомендуется) принятие мер по решению вопроса.

категория 2

Вопросы являются важными для обеспечения безопасности. «Глубокоэшелонированная защита» снижена. Требуется предпринять действия по решению вопроса.

категория 3

Вопросы являются очень важными для обеспечения безопасности. «Глубокоэшелонированная защита» является недостаточной. Требуются немедленные действия по исправлению ситуации.

категория 4

Вопросы являются исключительно важными «Глубокоэшелонированная защита» неприема. Требуются немедленные действия для решения вопроса и компенсирующие меры до решения вопроса.

Приложение 2

Методика определения итогового коэффициента приоритетности мероприятий по модернизации АС

1. Каждому мероприятию, относящемуся к соответствующему направлению деятельности, соответствует определенный коэффициент значимости:

а) для мероприятий, относящихся к направлению модернизации «Обеспечение безопасности» (см. приложение 1 «Таблица 1») - коэффициент 4;

б) для мероприятий, относящихся к направлению модернизации «Обеспечению экономичности» « (см. приложение 1 «Таблица 2») - коэффициент 3;

с) для мероприятий, относящихся к направлению модернизации «Обеспечению производственной эффективности» (см. приложение 1-1 «Таблица 3») - коэффициент 1.

Коэффициент значимости для мероприятий, относящимся к различным направлениям модернизации, определяется влиянием данного направления модернизации на итоговые результаты деятельности предприятия.

2. Для различных категорий проблем также назначаются определенный коэффициент значимости:

а) для проблем категории «А» - коэффициент 4;

б) для проблем категории «В» - коэффициент 4 (для невосстанавливаемых элементов),

- коэффициент 3 (для восстанавливаемых элементов с остаточным ресурсом менее 3-х лет),

- коэффициент 2 (для восстанавливаемых элементов с остаточным ресурсом более 3-х лет);

с) для проблем категории «С» - коэффициент 2.

Коэффициент значимости для различных категорий проблем, определяется тем, что устранение проблем категорий «А» и «В» исключает или компенсирует деградацию эксплуатации, а устранение проблем «С» повышает достигнутый уровень эксплуатации.

3. Каждому из 4-х уровней приоритетности мероприятий, которые характеризуют степень достигаемого эффекта от внедрения, соответствует коэффициент равный порядковому номеру уровня приоритетности, согласно классификации, приведённой в таблице 1 (2, 3) Приложения 1-1.

4. Итоговый коэффициент приоритетности (К) для каждого мероприятия определяется как отношение произведения коэффициентов значимости для направления деятельности и категории проблемы к коэффициенту соответствующему уровню приоритетности по формуле:

Где: - К - итоговый коэффициент приоритетности;

- в скобках указано численное значение множителя (делителя) для категории проблем, направлений модернизации и уровней приоритетности мероприятий, который равен соответствующим коэффициентам.

Например, для мероприятия по реализации подачи в реактор воды активной части САОЗ с температурой не менее 20 °С с целью решения проблемы обеспечения проектного ресурса корпуса реактора:

a. мероприятие по реализации подачи в реактор воды активной части САОЗ с температурой не менее 20 °С относится к направлению обеспечения безопасности, которому соответствует коэффициент значимости - 4;

b. проблема обеспечения проектного ресурса корпуса реактора относится к категории «А», которой соответствует коэффициент значимости - 4;

c. мероприятия, направлено на решение вопроса безопасности 3-й категории, в соответствии с классификацией МАГАТЭ (Приложение 1-2). Вопросу безопасности 3-й категории соответствует 2 уровень приоритетности, согласно таблицы 1 (Приложение 1-1), что означает соответствие данному мероприятию соответствует коэффициент - 2.

Тогда итоговый коэффициент приоритетности будет равен произведению коэффициента значимости направления модернизации на коэффициент значимости категории проблемы с делением на коэффициент уровня приоритетности - К = 4 ´ 4/2 = 8.

5. Мероприятия с большим итоговым коэффициентом приоритетности имеют более высокое преимущество перед мероприятиями с меньшим итоговым коэффициентом приоритетности по обеспечению их финансированием и материальными ресурсами.

6. При одинаковых значениях итогового коэффициента приоритетности наибольшим преимуществом обладают мероприятия, направленные на решение проблем категории «А», а наименьшим - категории «С».

7. В отдельных случаях для конкретных мероприятий всех направлений модернизации может быть введен повышающий критерий к итоговому коэффициенту приоритетности с множителем до 1,5, например, при существенном социальном или политико-промышленном эффекте от реализации соответствующего мероприятия. В таком случае составляется необходимая документация по обоснованию применения повышающего критерия.

8. Для некоторых мероприятий, относящихся к направлению «Обеспечение безопасности» или «Обеспечение производственной эффективности», может вводиться уравновешивающий критерий с делителем до 2,0 в случаях, когда стоимость на выполнение таких мероприятий существенно превышает объективный эффект от их реализации.

9. Приоритетность мероприятий по модернизации уточняется по результатам проведения НИОКР и опыту внедрения на других АЭС. Поэтому приоритеты требуют пересмотра не менее раза в год. При этом не требуется переоформление «Комплексной долгосрочной программы модернизации АС». Изменение приоритетов необходимо согласовать с ГИС и Департаментом реконструкции и ПСС.

Приложение 3

Форма 1

Министерство российской федерации по атомной энергии Государственное предприятие «Российский государственный концерн по производству электрической и тепловой энергии на атомных станциях»

Согласовано:

Президент

концерна «Росэнергоатом»

________________И. О.

«__»____________2001 г.



Утверждаю:

Заместитель министра Российской Федерации
по атомной энергии

________________И. О.

«__»____________2001 г.

Комплексная долгосрочная
программа модернизации ______________ АС

Вице-президент - Технический директор концерна «Росэнергоатом»

_________________И. О. Ф.

«__»_____________2001 г.

Вице-президент - Исполнительный директор концерна «Росэнергоатом»

_________________ И. О. Ф.

«__» _____________ 2001 г.

Директор

__________________ АС

концерна «Росэнергоатом»

_________________И. О. Ф.

«__»_____________2001 г.

2001 г.

Форма 2

Лист согласования
«Комплексной долгосрочной программы модернизации АС» эксплуатирующей организацией и разработчиками АС (РУ)

Первый заместитель Технического директора

«        »______________2001 г.

Генеральный проектировщик АС

«        »______________2001 г.

Генеральный конструктор РУ

«        »______________2001 г.

Научный Руководитель

«        »______________2001 г.

Генеральный директор ВНИИАЭС

«        »______________2001 г.

Заместитель Технического директора по реконструкции

«        »______________2001 г.

Заместитель Технического директора по эксплуатации

«        »______________2001 г.

Заместитель Технического директора по научно-технической поддержке

«        »______________2001 г.

Заместитель Технического директора по проектно-конструкторским работам

«        »______________2001 г.

Заместитель Технического директора по ядерной безопасности

«        »______________2001 г.

Заместитель Исполнительного директора по экономике

«        »______________2001 г.

Заместитель Исполнительного директора по безопасности

«        »______________2001 г.

Заместитель Исполнительного директора по информационным технологиям

«        »______________2001 г.

Руководитель Департамента реконструкции и продления СС

«        »______________2001 г.

Руководитель Департамента эксплуатации ВВЭР

«        »______________2001 г.

Руководитель Департамента эксплуатации РБМК

«        »______________2001 г.

Руководитель Департамента Научно-технической поддержки

«        »______________2001 г.

Руководитель Департамента ТО и ремонта

«        »______________2001 г.

Руководитель Департамента капитального строительства

«        »______________2001 г.

Руководитель Департамента международной деятельности

«        »______________2001 г.

Руководитель Департамента Радиационной безопасности

«        »______________2001 г.

Форма 3

Лист согласования «Комплексной долгосрочной программы модернизации АС» администрацией АС

Главный инженер АС

«        »______________2001 г.

Заместитель ГИС по реконструкции

«        »______________2001 г.

Заместитель директора по капстроительству

«        »______________2001 г.

Заместитель директора по общим вопросам

«        »______________2001 г.

Заместитель директора по объектам социального назначения

«        »______________2001 г.



Заместитель ГИС по эксплуатации

«        »______________2001 г.

Заместитель ГИС по ядерной безопасности

«        »______________2001 г.

Заместитель ГИС по внешним объектам

«        »______________2001 г.

Заместитель ГИС по инженерной поддержке

«        »______________2001 г.

Начальник РЦ

«        »______________2001 г.

Начальник ТЦ

«        »______________2001 г.

Начальник ЦЦР

«        »______________2001 г.

Начальник ЭЦ

«        »______________2001 г.

Начальник ЦТАИ

«        »______________2001 г.

Начальник ХЦ

«        »______________2001 г.

Начальник ЦЭОО

«        »______________2001 г.

Начальник ЦВиК

«        »______________2001 г.

Начальник ООТ

«        »______________2001 г.

Начальник ПТО

«        »______________2001 г.

Начальник ПЭО

«        »______________2001 г.

Начальник ЦСДТУ

«        »______________2001 г.

Начальник ОАСУ

«        »______________2001 г.

Начальник ОЯБ

«        »______________2001 г.

Начальник ОРБ

«        »______________2001 г.

Приложение 4

Требования к содержанию «Комплексной долгосрочной программы модернизации АС»

1. Раздел 1. «Вводная описательная часть».

В разделе 1 «Комплексной долгосрочной программы модернизации АС» содержится краткое описание проекта АС и оглавление документа, приводится перечень проведённых анализов безопасности, НИОКР и действующих на АС мероприятий по модернизации, на основе которых составлена «Комплексной долгосрочной программы модернизации АС», указываются основные цели «Комплексной долгосрочной программы модернизации АС» и порядок кодирования мероприятий, а также список принятых сокращений.

2. Раздел 2. «Перечень проблем эксплуатации».

2.1. В разделе 2 «Комплексной долгосрочной программы модернизации АС» приводится описание проблем эксплуатации. Проблемы группируются по трем основным направлениям модернизации:

• обеспечение безопасности;

• обеспечение экономичности;

• обеспечение производственной эффективности.

2.2. При нумерации мероприятий, направленных на повышение безопасности использован подход, который разработан МАГАТЭ в ходе работ по анализу безопасности ВВЭР-440 и ВВЭР-1000 (IAEA-TECDOC-640, IAEA-EBP-WWER-05). Все проблемы имеют нумерацию (код) по их соответствию типам оборудования и систем, согласно оглавления раздела 2. В таблице 1 приведено рекомендуемое содержание оглавления для раздела 2 «Комплексной долгосрочной программы модернизации АС» применительно к энергоблокам с ВВЭР:

Таблица 1

Код

Оглавление раздела 2





1

Проблемы обеспечения безопасности

1.0

Общие вопросы

1.0.1

Надежности систем, важных для безопасности

1.0.2

Обоснование площадок строительства





1.1

Активная зона реактора и обращение с ядерным топливом

1.1.1

Активная зона реактора

1.1.2

Обращение с ядерным топливом





1.2

Целостность компонентов СВБ

1.2.1

Реактор (корпус)

1.2.2

Первый контур

1.2.3

Второй контур

1.2.4

Прочие технологические системы, важные для безопасности





1.3

Технологические системы, важные для безопасности

1.3.1

Реактор. Системы первого контура

1.3.2

Системы второго контура

1.3.3

САОЗ (САОР) и спринклерная система

1.3.4.

Системы вентиляции и кондиционирования

1.3.5

Прочие технологические системы, важные для безопасности





1.4

Системы контроля управления, важные для безопасности

1.4.1

Системы защиты реактора

1.4.2.

КИП и А

1.4.3

Системы диагностики и контроля

1.4.4

Информационные системы





1.5

Системы электроснабжения, важные для безопасности

1.5.1

РДЭС

1.5.2

Системы электроснабжение потребителей 1 и 2 категории





1.6

Контайнмент и строительные конструкции СВБ

1.6.1

Риск байпасирования контайнмента

1.6.2

Система предупредительного натяжения защитной оболочки (СПЗО)

1.6.3

Помещения реакторного отделения





1.7

Внутренние опасности

1.7.1

Противопожарная защита

1.7.2

Защита от затопления

1.7.3

Опасности, связанные с разрывом трубопроводов и летящими предметами





1.8

Внешние воздействия

1.8.1

Сейсмостойкость

1.8.2

Природные явления

1.8.3

Внешние техногенные воздействия





1.9

Анализ аварий

1.9.1

Проектные аварии

1.9.2

Запроектные аварии

1.9.3

Дополнительные анализы

1.9.4

Обеспечение качества данных, используемых в анализе аварий





2

Проблемы обеспечения экономичности и эксплуатационной готовности (КИУМ)





2.0

Оборудование реакторного отделения, влияющего на экономичность

2.0.1

Активная зона реактора

2.0.2

Реакторная установка, первый контур, компенсатор давления

2.0.3

ГЦН, парогенераторы

2.0.4

Система продувки-подпитки первого контура

2.0.5

Прочие технологические системы РО, влияющие на экономичность





2.1

Оборудование турбинного отделения, влияющего на экономичность

2.1.1

Турбина и система острого пара

2.1.2

Конденсатно-вакуумная система

2.1.3

Система питательной воды, ТПН

2.1.4

Системы циркуляционной воды машзала

2.1.5

Маслосистемы машзала и гидравлическая система регулирования турбины

2.1.6

Системы регенерации высокого и низкого давления

2.1.7

Системы пара собственных нужд

2.1.8

Система охлаждения генератора

2.1.9

Блочные обессоливающие установки

2.1.10

Теплофикационные установки

2.1.11

Прочие технологические системы ТО, влияющие на экономичность





2.2

Технологические системы общеблочных и общестанционных объектов, влияющего на экономичность

2.2.1

Химводоподготовка

2.2.2

Спецводоочистка

2.2.3

Тепловые сети

2.2.4

Переработка и хранение РАО

2.2.5

Азотно-кислородные станции (АКС)

2.2.6

Масло-дизельное хозяйство

2.2.7

Гидротехнические сооружения

2.2.8

Прочие общестанционные технологические системы





2.3

Системы контроля, управления и защиты, влияющие на экономичность

2.3.1

Системы контроля и измерений

2.3.2

Системы автоматического регулирования

2.3.3

Системы контроля и защиты

2.3.4

Системы диагностики

2.3.5

Прочие системы контроля, управления и защиты





2.4

Электротехническое оборудование АС, влияющее на экономичность

2.4.2

Генератор

2.4.3

Системы электроснабжения собственных нужд

2.4.4

Системы релейной защиты и автоматики

2.4.5

Системы выдачи мощности

2.4.6

Прочее электротехническое оборудование





3

Проблемы обеспечения производственной эффективности

3.0

Организация эксплуатации АС

3.0.1

Работа с персоналом

3.0.2

Техобслуживание и ремонт

3.0.3

Контроль металла

3.0.4

Техническая документация

3.0.5

Водо-химический режим

3.0.6

Метрологическое обеспечение

3.0.7

Радиационная безопасность

3.0.8

Техника безопасности

3.0.9

Пожарная безопасность

3.0.10

Соблюдение природоохранных требований

3.0.11

Предупреждение чрезвычайных ситуаций на АС





3.1

Содержание территории, зданий, сооружений





3.2

Испытания и диагностика

3.2.1

Система диагностики и контроля

3.2.2

Проверка работы систем и оборудования

3.3

Кризисный центр





3.4

Физическая защита

3.4.1

Системы управления доступом

3.4.2

Защита объектов АС





3.5

Технологические системы реакторного отделения

3.5.1

Активная зона реактора

3.5.2

Первый контур, ГЦН, парогенераторы

3.5.3

САОЗ и спринклерная система

3.5.4

Системы спецводоочистки

3.5.5

Система технической воды группы «А»

3.5.6

Системы вентиляции, кондиционирования и холодоснабжения

3.5.7

Система трапных вод

3.5.8

Система азота и газовых сдувок

3.5.9

Прочие технологические системы РО





3.6

Технологические системы турбинного отделения

3.6.1

Острый пар и турбина

3.6.2

Конденсатно-вакуумная система

3.6.3

Система питательной воды, ТПН

3.6.4

Системы технической и циркуляционной воды машзала

3.6.5

Маслосистемы машзала и гидравлическая система регулирования турбины



Системы регенерации высокого и низкого давления

3.7

Системы пара собственных нужд

3.7.1

Система охлаждения генератора

3.7.2

Системы вентиляции, кондиционирования и холодоснабжения

3.7.3

Газовые системы ТО

3.7.4

Блочные обессоливающие установки

3.7.5

Теплофикационные установки

3.7.6

Прочие технологические системы ТО





3.8

Технологические системы общеблочных и общестанционных объектов

3.8.1

Химводоподготовка

3.8.2

Спецводоочистка

3.8.3

Тепловые сети

3.8.4

Переработка и хранение РАО

3.8.5

Азотно-кислородные станции (АКС)

3.8.6

РДЭС

3.8.7

Масло-дизельное хозяйство

3.8.8

Гидротехнические сооружения

3.8.9

Прочие общестанционные технологические системы





3.9

Системы контроля, управления и защиты

3.9.1

Системы контроля и измерений

3.9.2

Системы автоматического регулирования

3.9.3

Системы контроля и защиты

3.9.4

Системы диагностики

3.9.5

Прочие системы контроля, управления и защиты





3.10

Электротехническое оборудование АС

3.10.1

Генератор

3.10.2

Электродвигатели

3.10.3

Силовые трансформаторы и масляные реакторы

3.10.4

Распределительные устройства

3.10.5

Аккумуляторные батареи

3.10.6

Силовые кабельные линии

3.10.7

Освещение

3.10.8

Системы релейной защиты и автоматики

3.10.9

Электролизные установки

3.10.10

Системы выдачи мощности

3.10.11

Прочее электротехническое оборудование

2.3. Для каждой проблемы указывается категория и приводятся варианты возможных решений.

Пример описания проблем корпуса реактора (п. 1.2.) в разделе 2 «Комплексной долгосрочной программы модернизации АС» приведен в приложении 4-2.

3. Раздел 3. «Технические листы».

В разделе 3 «Комплексной долгосрочной программы модернизации АС» приведены технические листы.

Каждый технический лист соответствует одной определенной проблеме.

Технические листы оформляются для всех проблем, и нумерация технических листов соответствует номеру проблемы.

Все технические листы сортируются по категориям проблем - вначале технические листы по проблемам категории «А», затем категории «В» и в последнюю очередь - проблемам категории «С».

Каждый технический лист формализован таким образом, чтобы его мог заполнить компетентный специалист, отвечающий за определенный тип оборудования. В технических листах приводится описание проблемы, наименование наиболее подходящего варианта по решению этой проблемы, если при описании проблем приводилось несколько вариантов (решений). Кроме того, в технических листах приводится основания на проведение модернизации в виде ссылки на действующие планы мероприятий, распорядительные документы и др.

В технических листах приводится ориентировочная стоимость работ на проектные работы, поставки оборудования, монтажные работы и ПНР, отдельно для каждого энергоблока АЭС.

Форма технических листов приводится в приложении 4-1.

4. Раздел 4. «Обобщённые данные».

В разделе 4 «Комплексной долгосрочной программы модернизации АС» все мероприятия сведены в общую таблицу (приложение 4-3).

Определение категории проблемы осуществляют эксперты в технических листах раздела 3 «Комплексной долгосрочной программы модернизации АС», на основе рекомендаций, изложенных в приложении 1-1.

Код мероприятия определяется по нумерации соответствующих вариантов решения проблемы согласно приведённого в таблице 1 оглавления. Пример определения кода приведён в приложении 4-2.

Определение уровня приоритетности мероприятий осуществляют эксперты при формировании табличных данных на основе требований приложения 1-1.

В разделе 4 формируется отдельно три таблицы по форме приложения 4-3 отдельно для каждого направления модернизации - обеспечение безопасности, обеспечение экономичности и обеспечение производственной эффективности.

В графе 8 таблицы определяется итоговый коэффициент приоритетности согласно порядку, приведённого в приложении 2. Величина итогового коэффициента приоритетности определяет последовательность реализации всех мероприятий.

5. Раздел 5. «Заключение».

В разделе 5 «Комплексной долгосрочной программы модернизации АС» приводятся обобщенные данные по количеству мероприятий для каждого направления модернизации, по каждой категории проблем, для каждого энергоблока и др.

Кроме того, в разделе 5 «Комплексной долгосрочной программы модернизации АС» все мероприятия сведены в сводный график реализации мероприятий в порядке убывания приоритета с указанием предполагаемых сроков реализации и ориентировочной стоимости выполнения работ на период 8 лет.

Форма сводного графика приведена в приложении 4-4.

На сводном графике реализации мероприятий фаза проектирования указывается многоточием, фаза комплектации оборудованием пунктирной линией, фаза СМР и ПНР - сплошной линией.

В таблице сводного графика реализации мероприятий приводятся общие и годовые затраты по каждому мероприятию, а также объем освоенных затрат для мероприятий, реализация которых уже осуществляется.

Приложение 4-1

Форма технического листа раздела 3
«Комплексной долгосрочной программы модернизации АС»

____________________АЭС               Рев:

Программа модернизации                  Дата:

Технический лист                                №

1.

Описание проблемы

2.

Основание на проведение модернизации

3.

Мероприятия по решению проблемы

4.

Ориентировочные объемы и стоимость работ (т. р.):



блок 1

блок 2

блок 3

блок 4

блок 5

Общестанционные объекты

Проектирование













Поставки оборудования













Монтаж, наладка













Всего













Категория проблемы «А» (« В», «С»)

_________________________________________________________________________

Файл:                                      Раздел                      3 стр.

Приложение 4-2

Пример описания проблем корпуса реактора в разделе 2
«Комплексной долгосрочной программы модернизации АС»

№ по оглавлению

Код

Описание проблемы и решения

1.2. Целостность компонентов

1.2.1 Реактор (корпус)



Проблема 1

1211

Обеспечение проектного ресурса корпуса реактора.

Решение 1 проблемы 1

12111

Разработать и внедрить штатную систему непрерывного мониторинга радиационной нагрузки для оценки остаточного ресурса корпуса реактора.

Решение 2 проблемы 1

12112

Реализовать подачу в реактор воды активной части САОЗ с температурой не менее 20 °С.

Решение 3 проблемы 1

12113

Реализовать подогрев воды в гидроемкостях САОЗ.

Решение 4 проблемы 1

12114

Провести низкотемпературную термообработку корпуса реактора.

Решение 5 проблемы 1

12115

Разработать и внедрить мероприятия по защите первого контура от холодной переопрессовки.

Проблема 2

1212

Надежность уплотнения главного разъема реактора (ГРР).

Решение 1 проблемы 2

12121

Выполнить модернизацию уплотнительных поверхностей главного разъема реактора.

Проблема 3

1213

Надежность разъемных соединений верхнего блока реактора.

Решение 1 проблемы 3

12131

Применить графитовые прокладки разъемных соединений верхнего блока (ВБ).

Решение 2 проблемы 3

12132

Выполнить модернизацию колена воздушника реактора.

Проблема 4

1214

Отсутствует обоснование надежности крышки реактора.

Решение 1 проблемы 4

12141

Откорректировать расчет прочности крышки реактора.

Приложение 4-3

Форма таблицы обобщённых данных раздела 4
«Комплексной долгосрочной программы модернизации АС»

________________________АС

Программа модернизации

Дата:

Безопасность (экономичность, производственная                                  Рев:

эффективность)

№ п/п

Код мероприятия

Категория проблемы («А, В, С»)

Наименование мероприятия

Объект модернизации (блок, ОСО)

Уровень приоритетности мероприятия

Итоговые коэффициенты приоритетности

1

2

3

4

5

6

7

























































Всего по видам работ данного направления (т. р.)

Итого по направлению (т. р.)

_________________________________________________________________________

Файл:                                        Раздел                             3 стр.

Приложение 4-4

Форма сводного графика реализации мероприятий раздела 5
«Комплексной долгосрочной программы модернизации АС»

_________________________АС

Программа модернизации

Дата:

Рев:

№ п/п

Код мероприятия

Наименование мероприятия

Объект модернизации (блок, ОСО)

Общая стоимость работ тыс. руб.

Фактическое освоение по сост. на 01.01.01 г. (т. р.)





2001

1

2

3

4

5

6

7

































Всего по годам (т. р.)



Итого (т. р.)



_________________________________________________________________________

Файл:                                                    Раздел                             3 стр.

Приложение 5

________________АС

Утверждаю

Исполнительный директор

концерна «Росэнергоатом»

_____________________

«____» ____________ г.

Утверждаю

Технический директор

концерна «Росэнергоатом»

_____________________

«___»____________г.

Сводный план мероприятий по модернизации _____________ АС на _______ год

№ п/п

Код мероприятия (проблемы)

Наименование мероприятий

Объект модернизации (блок, ОСО)

Срок реализации

Источник

Средства АС

Начало

Окончание

Амортизация

Прибыль

1

2

3

4

5

6

7

8

































































Итого, т. р.





Заместитель исполнительного директора по финансам

Заместитель исполнительного директора по экономике

Заместитель исполнительного директора по МТС

Заместитель исполнительного директора по экономике ТОиР

Директор АС

Руководитель Департамента капитального строительства

Первый заместитель Технического директора

Заместитель Технического директора по реконструкции

Заместитель Технического директора по эксплуатации

Заместитель Технического директора по НТП

Заместитель Технического директора по ЯБ и надёжности

Заместитель Технического директора по ремонту

Заместитель Технического директора по ПКР

Приложение 6

________________ АС              Утверждаю

Технический директор

концерна «Росэнергоатом»

__________________

«____»____________ г.

Локальный план мероприятий по
модернизации энергоблока № ____________ АС на _______ год

№ п/п

Код мероприятия (проблемы)

Наименование мероприятий (работ)

Система, оборудование (РО, ТО, СКУ, ЭТО, ХТО)

Ответственное подразделение

Эт

Непосредственны

Дата реализации

Годовые затраты

ТЗ

ПИР

Ком

1

2

3

4

5

6

7

8































Руководитель Департамента реконструкции и продления срока службы

Главный инженер АС

Руководитель Департамента по эксплуатации ВВЭР (РБМК)

Руководитель Департамента научно-технической поддержки

Руководитель Департамента по ТОиР

Приложение 7

________________ АС               Утверждаю

Главный инженер

____________________

«____»_____________ г.

Локальный график
модернизации энергоблока № ____________АС на_______год

№ п/п

Код меропр.

Наименование мероприятий

Этапы работ

2000 г.



1 кв.

2 кв.

1 кв.

ППР

1

2

3

4

5









ПИР





Комплектация



СМР, ПНР









ПИР





Комплектация





СМР, ПНР





Руководители служб АС                 Заместитель главного инженера по реконструкции

Приложение 8

Форма отчета по освоению финансовых средств на проведение работ по модернизации энергоблоков АС

________________АС                  Утверждаю

директор АС

______________

«___»_________ г.

№ п/п

Наименование мероприятий (работ)

План года (т. р.)

Освоение средств

Освоение средств по исто

Собственные средства

Средства конц РЭА

Амортизация

Прибыль

ЦИС

Смета безопасности

С начала года

С начала года

С начала года

С начала года

С начала года

За отчетный период

За отчетный период

За отчётный период

За отчетный период

За отчетный период

1

2

3

4

5

6

7

8

Всего (т. р.)

Приложение 9

________________АС                       Утверждаю

Главный инженер АС

«___»_______________ г.

Квартальный отчёт по выполнению
модернизации энергоблока № ____________АС за ___ кв. ____ года

№ п/п

Код мероприятия (проблемы)

Мероприятия, этапы, подэтапы работ

Объект модернизации (РО, ТО, ЭТО, ОСО)

Этапы

Ответственный исполнитель

Дата исполнения по плану

Фактическая дата исполнения

Фактическая стоимость

ТЗ

ПИР

Комплекс

1

2

3

4

5

6

7



































Итого, т. р.

Руководители служб АС            Заместитель главного инженера по реконструкции

Приложение 10

________________ АС                                   Утверждаю

Директор АС

____________________

«___»_______________ г.

Годовой отчёт по проведению модернизации _____________ АС за _______ год

№ п/п

Код мероприятия

Наименование мероприятий

Вид выполненных работ (ПИР, поставки, СМР и ПНР)

Исполнитель работ

Срок реализации мероприятий

Плановый

Фактический

1

2

3

4

5

6

7

























































Итого по всем мероприятиям, (т. р.)

Руководители служб АС                              Главный инженер

Приложение 11

Список рекомендуемых сокращений для применения
в «Комплексной долгосрочной программе модернизации АС»

АБП

- Агрегат бесперебойного питания

АВР

- Автоматическое включение резерва

АЗ

- Аварийная защита

АКНП

- Автоматический контроль нейтронного потока

АКС

- Азотно-кислородная станция

АЛАР

- Автоматика ликвидации асинхронного режима

АРС

- Автоматическая разгрузка станции

АС

- Атомная станция

АСУТП

- Автоматическая система управления технологическими процессами

БВ

- Бассейн выдержки

БНС

- Блочная насосная станция

БЗОК

- Быстродействующие запорные отсечные клапаны

БЗТ

- Блок защитных труб

БРУА

- Быстродействующая редукционная установка сброса пара в атмосферу

БЩУ

- Блочный щит управления

БЭЗ

- Блок электрических зажимов

ВХР

- Водно-химический режим

ГАН

- Федеральный надзор России по ядерной и радиационной безопасности

ГГИ

- Главная государственная инспекция

ФНД

- Федеральный нормативный документ

ГРР

- Главный разъем реактора

ГТ

- Генератор-трансформатор

ГЦК

- Главный циркуляционный контур

ГЦН

- Главный циркуляционный насос

ГЦТ

- Главный циркуляционный трубопровод

ДГ

- Дизель-генератор

ИП

- Измерительный преобразователь

ИПК

- Импульсный предохранительный клапан

ИПУ

- Импульсное предохранительное устройство

КД

- Компенсатор давления

КГО

- Контроль герметичности оболочек ТВЭЛ

КИПиА

- Контрольно-измерительные приборы и автоматика

КРУ

- Комплектное распределительное устройство

КСН

- Коллектор собственных нужд

КЭН

- Конденсатный электрический насос

ЛБК

- Лабораторно-бытовой корпус

ЛЭП

- Линия электропередачи (воздушная)

МАГАТЭ

- Международное агентство по использованию атомной энергетики

МЗ

- Машинный зал

МПЗ

- Максимальное расчетное землетрясение

НУЭ

- Нормальное условие эксплуатации

ННУЭ

- Нарушение нормального условия эксплуатации

НТО

- Низкотемпературный отжиг

НТД

- Нормативно-техническая документация

ОЗК

- Огнезащитный клапан

ОР

- Органы регулирования

ОРДЭС

- Общеблочная резервная дизельная электрическая станция

ОРУ

- Открытое распределительное устройство

ОСО

- Общестанционный объект

ПА

- Проектная авария

ПГ

- Парогенератор

ПВД

- Подогреватель высокого давления

ПЗ

- Предупредительная защита

ПЗ

- Проектное землетрясение

ПК

- Предохранительный клапан

ПНД

- Подогреватель низкого давления

ПМ

- Перегрузочная машина

ППР

- Плановый предупредительный ремонт

ПС

- Поглощающий стержень

РДЭС

- Резервная дизельная электрическая станция

РАО

- Радиоактивные отходы

РЗ

- Релейная защита

РЗА

- Релейная защита и автоматика

РНД

- Ротор низкого давления

РО

- Реакторное отделение

РТЗО

- Сборка распределительная трёхфазного тока, защитного исполнения, одностороннего обслуживания

РУ

- Реакторная установка

РЩУ

- Резервный щит управления

САОЗ

- Система аварийного охлаждения активной зоны

САЭ

- Система аварийного электроснабжения

СВБ

- Система, важная для безопасности

СВО

- Спецводоочистка

СВРК

- Система внутриреакторного контроля

СБ

- Система безопасности

СК

- Стопорный клапан

СК

- Спецкорпус

СКП

- Система контроля нейтронного потока при перегрузке активной зоны

СКУ

- Система контроля и управления

СКМВТ

- Система контроля и мониторинга вибрации турбины

СЛА

- Система локализации аварий

СОАИ

- Симптомно-ориентированная аварийная инструкция

СПЗО

- Система предупредительного натяжения защитной оболочки

СППБ

- Система представления параметров безопасности

СПП

- Сепаратор-пароперегреватель

СРТ

- Система регулирования турбины

СУЗ

- Система управления и защиты

СУПМ

- Система управления перегрузочной машиной

СУХТ

- Стеллажи уплотненного хранения топлива

ТАПВ

- Трехфазное автоматическое повторное включение

ТВС

- Тепловыделяющая сборка

ТВЭЛ

- Тепловыделяющий элемент

ТГ

- Турбогенератор

ТК

- Термоконтроль

ТН

- Трансформатор напряжения

ТОБ

- Техническое обоснование безопасности

ТПН

- Турбопитательный насос

ХВО

- Химводоочистка

ХЖО

- Хранилище жидких радиоактивных отходов

ХТРО

- Хранилище твердых радиоактивных отходов

УВС

- Универсальная вычислительная система

УКТС

- Универсальный комплекс технических средств

ФСД

- Фильтр смешанного действия

ЦВД

- Цилиндр высокого давления

ЦН

- Циркуляционный насос

ЦНД

- Цилиндр низкого давления

ЦЩУ

- Центральный щит управления

ЭМФ

- Электромагнитный фильтр

Tasic

Technical assistance of the Commonwealth of Independent States

WANO

World Association of Nuclear Operators





© 2013 Ёшкин Кот :-)
