МИНИСТЕРСТВО ПРИБОРОСТРОЕНИЯ,
СРЕДств автоматизации и систем управления СССР

СОЮЗЮВЕЛИРПРОМ

Утверждаю

Начальник союзювелирпрома

С.А. Селиванкин

«11» августа 1988 г.

вставки граненые
из изумруда выращенного
для ювелирных изделий

Технические условия

ТУ 25-12.30-77

(Введены впервые)

Срок введения с 01.10.77 г.

Срок действия до 01.10.94 г.

Согласовано

Генеральный директор ЛПО

«Русские Самоцветы»

А.А. Смирнов

«10» августа 1977 г.

Директор Свердловского

ювелирного завода

В.М. Шалагинов

«25» июня 1977 г.

Директор Свердловского

ордена «Знак почета»

завода «русские самоцветы»

Н.А. Семенников

«21» июля 1977 г.

(Измененная редакция, Изм. № 2, 3, 4, 6).

Настоящие технические условия распространяются на вставки граненые из изумруда для ювелирных изделий (в дальнейшем - вставки), изготовляемые из выращенного изумруда по ТУ 25-12.29-77.

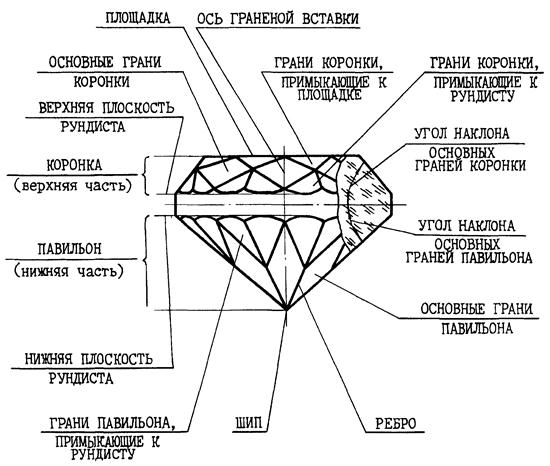

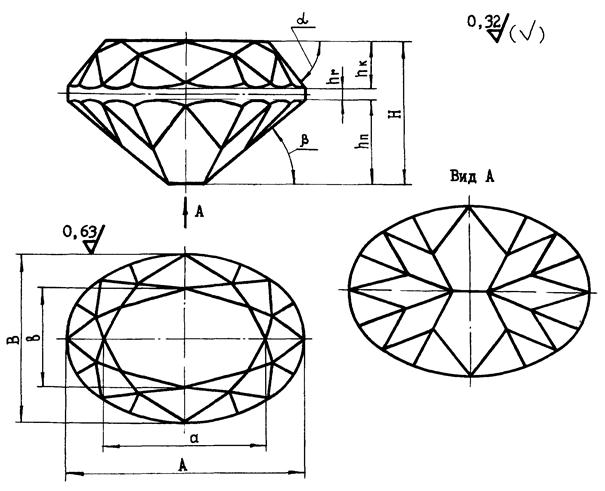

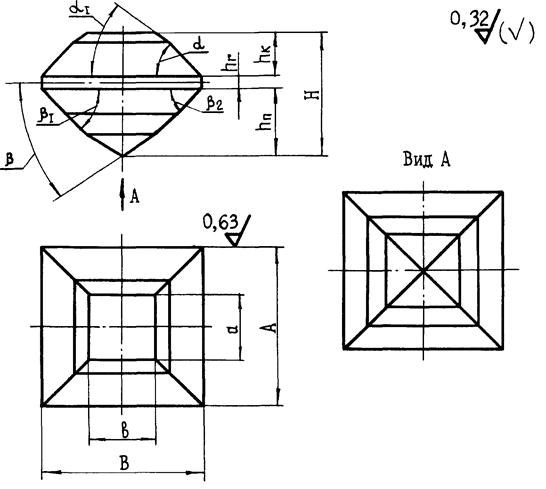

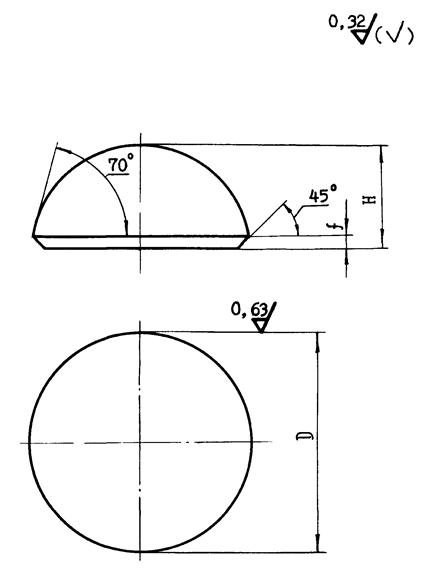

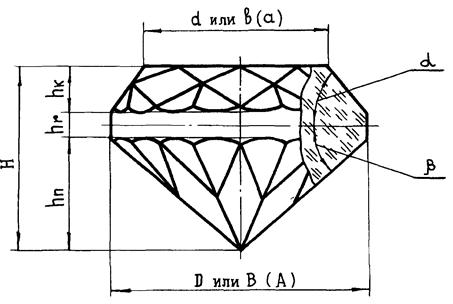

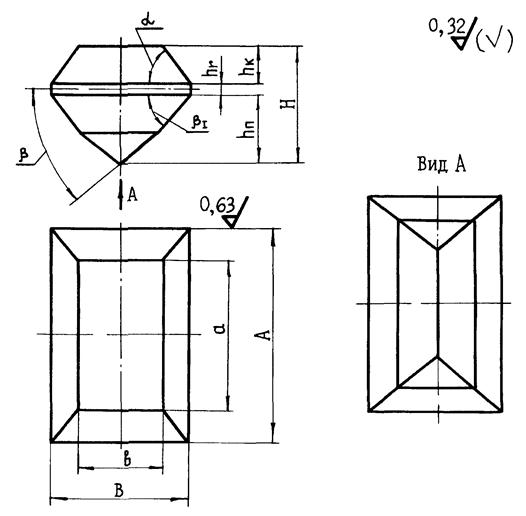

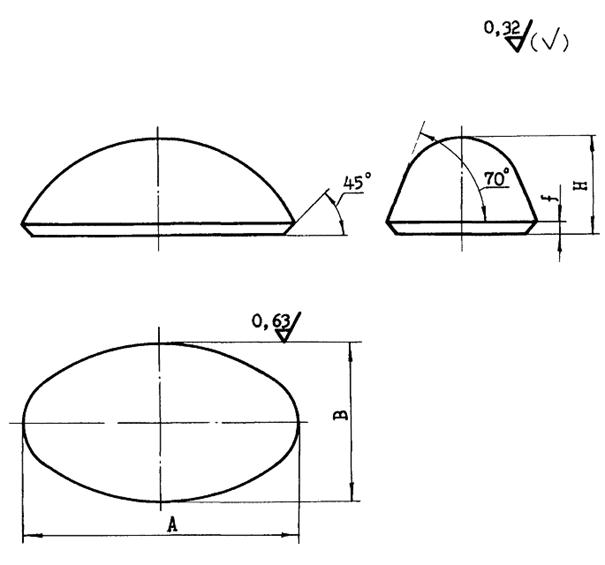

Обозначение частей и элементов граненых вставок приведено в справочном приложении 1.

Наименование частей и элементов приведено в справочном приложении 2.

Термины и определения приведены в справочном приложении 3 и ОСТ 25745-82.

Перечень документов, на которые даны ссылки в технических условиях, приведены в справочном приложении 4.

(Измененная редакция, Изм. № 4).

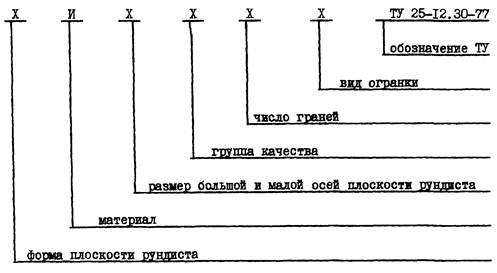

Схема условного обозначения вставок

Примеры условных обозначений вставок: вставка круглой формы из изумруда, диаметр рундиста 6,0 мм, 1 группы качества, число граней 57, огранка бриллиантовая:

Вставка К.И.6,0.1.57.БР.ТУ 25-12.30-77

то же, прямоугольной формы со срезанными углами из изумруда, размеры осей плоскости рундиста 10,0 мм и 6,0 мм, 2 группы качества, число граней 41, огранка ступенчатая:

Вставка Пс.И.10,0´6,0.2.41.СТ.ТУ 25-12.30-77

то же, овальной формы из изумруда, размеры плоскости рундиста 6,0 мм и 4,5 мм, 4 группы качества, огранка кабошон:

Вставка О.И.6,0´4,5.4.КБ.ТУ 25-12.30-77.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Вставки должны соответствовать требованиям настоящих технических условий и контрольным образцам, утвержденным в установленном порядке.

1.2. Основные параметры, размеры и характеристики

1.2.1. Формы плоскостей рундистов вставок и условные обозначения:

квадратные............................................................ Кв;

квадратные со срезанными углами.................... Кс;

прямоугольные..................................................... П;

прямоугольные со срезанными углами.............. Пс;

круглые.................................................................. К;

овальные................................................................ О;

фантазийные......................................................... Ф.

Формы и размеры плоскостей рундистов определяют соответственно формы и размеры вставок.

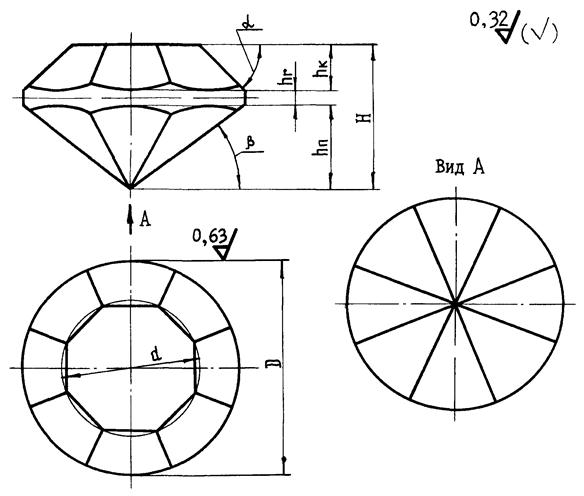

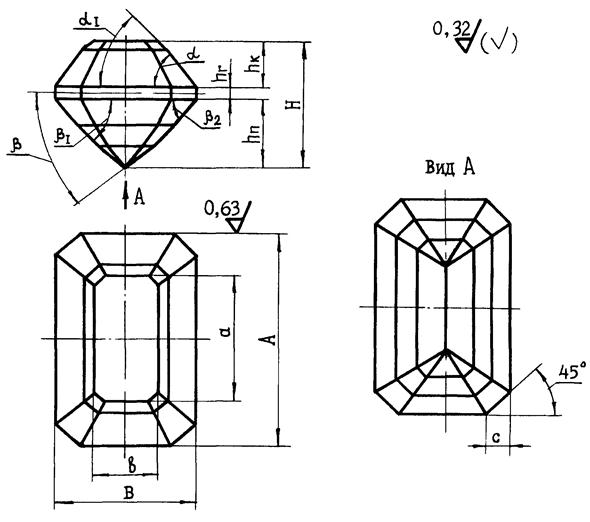

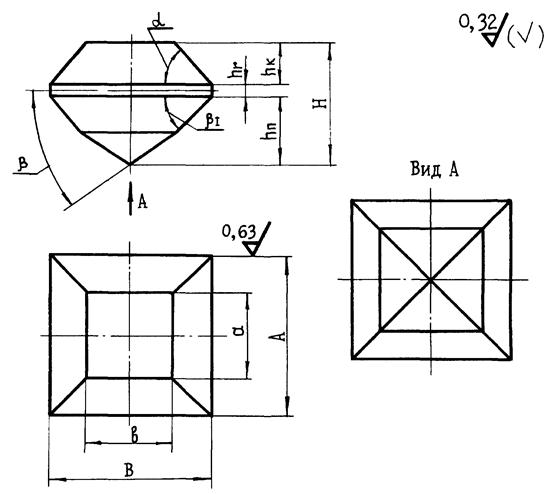

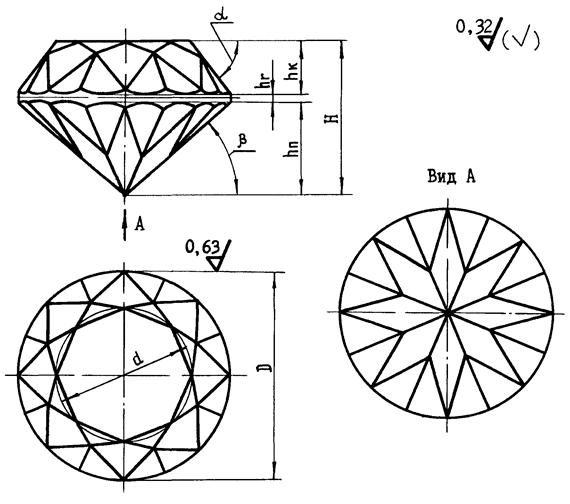

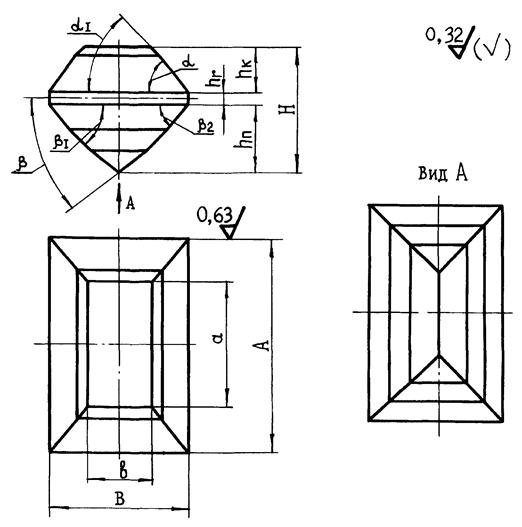

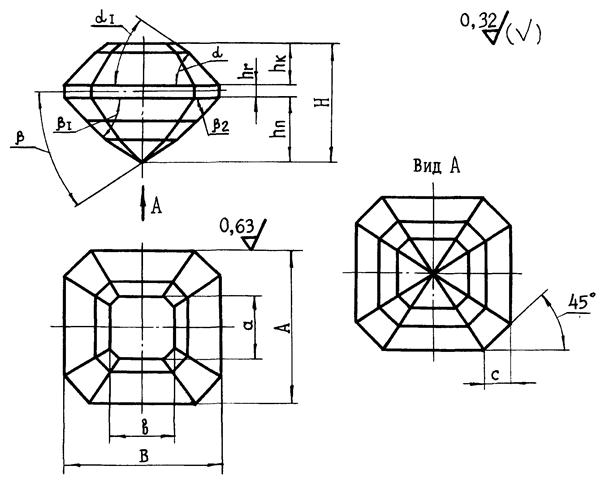

Основные формы вставок, соотношения параметров и число граней указаны в рекомендуемом приложении 5.

(Измененная редакция, Изм. № 3).

1.2.2. Цветовые оттенки вставок и их условные обозначения:

темнозеленый........................................................ ТЗ;

зеленый.................................................................. З;

светлозеленый....................................................... СЗ.

(Измененная редакция, Изм. № 1, 2).

1.2.3. Виды огранки вставок и условные обозначения видов огранки:

огранка простая.................................................... ПР;

огранка ступенчатая............................................. СТ;

огранка бриллиантовая........................................ БР;

огранка кабошон................................................... КБ;

огранка фантазийная............................................ ФТ.

Вид огранки, число граней, их расположение и геометрический рисунок, предельные отклонения размеров устанавливаются в зависимости от художественного решения вставки и определяются технической документацией предприятия-изготовителя, утвержденной в установленном порядке.

(Измененная редакция, Изм. № 3).

1.2.4. Группы качества вставок:

1 группа - вставки чистые, прозрачные без пороков;

2 группа - вставки чистые и с незначительными пороками в виде отдельных редких трещин, полосок, точечных включений в различных зонах камня свилеватости. Вставки имеют блеск и «игру»;

3 группа - вставки с небольшими пороками в виде трещин, полосок, точечных включений, образующих в отдельных зонах камня сгущения или сеть свилеватости. Вставки имеют блеск и «игру»;

4 группа - вставки с пороками в виде трещин, полосок, точечных включений, расположенных по всему камню свилеватости, с участками помутнений в отдельных зонах камня, частично потерявшие блеск и «игру»;

5 группа - вставки с пороками в виде сети трещин, полосок, включений свилеватости, с участками помутнений в различных зонах камня. Вставки полупрозрачные, потерявшие блеск и «игру».

Допускается выход на поверхность вставок включений и трещин, свойственных соответствующим группам качества выращенного изумруда - по ТУ 25-12.29-77.

(Измененная редакция, Изм. № 4).

1.2.5. Дефекты производственного характера: сколы, царапины и недополированные участки поверхностей вставок не допускаются.

1.2.4, 1.2.5. (Измененная редакция, Изм. № 1).

1.2.6. Группы по массе вставок (в каратах):

1 группа - до 0,10                         включительно

2 группа - св. 0,10 до 0,25                то же

3 группа - св. 0,25 до 0,50                    ²

4 группа - св. 0,50 до 1,00                    ²

5 группа - св. 1,00 до 2,00                    ²

6 группа - св. 2,00 до 3,00                    ²

7 группа - св. 3,00 до 4,00                    ²

8 группа - св. 4,00 до 5,00                    ²

9 группа - св. 5,00 до 6,00                    ²

10 группа - св. 6,00 и более.

1.2.7. Предельные отклонения от расчетных размеров площадки ±0,1 мм. Отклонение от правильной геометрической формы вставки не должно быть более ±0,1 мм.

Предельные отклонения на размеры А, В или D плоскости рундиста вставок должны соответствовать:

для вставок размером А, В или D от 2,0 до 6,0 мм по (-t) классу точности «средний» ГОСТ 25670-83;

для вставок размером А, В или D свыше 6,0 мм по (-t) классу точности «точный» ГОСТ 25670-83.

(Измененная редакция, Изм. № 3, 5).

1.2.8. Вставки с размером плоскости рундиста 3 мм и менее в наименьшем измерении выполняются простым видом огранки.

Вставки с размером плоскости рундиста свыше 3 мм должны иметь не менее 3 рядов граней павильона и 2 рядов граней коронки.

1.2.9. Номинальный размер плоскости рундиста в наименьшем измерении граненых вставок не должен быть менее 2,0 мм.

Размер плоскости рундиста в наименьшем измерении вставок кабошон не должен быть менее 3,0 мм.

(Новая редакция, Изм. № 5).

1.2.10. Высота рундиста вставок, кроме кабошонов, должна быть 0,2 мм ± 0,1 мм. Разность между максимальным и минимальным значениями высоты рундиста не должна быть более 0,1 мм.

(Измененная редакция, Изм. № 3).

1.2.11. Вставки для парных ювелирных изделий должны быть одного цветового оттенка, одинаковыми по форме и виду огранки.

Разность между соответственными линейными размерами вставок не должна быть более 0,1 мм.

1.2.12. Шероховатость поверхности граней должна быть не более Ra, равного 0,125 мкм, шероховатость поверхности рундиста должна быть не более Ra, равного 0,63 мкм по ГОСТ 2789-73.

(Измененная редакция, Изм. № 4).

1.2.13. Отделка поверхности вставок должна быть зеркально-блестящей, полированной.

1.2.14. Ребра граней должны быть четко выражены.

1.2.15. Линейные размеры плоскости рундиста граненой вставки должны выбираться из ряда Ra 20 ГОСТ 6636-69 в диапазоне от 2 до 12 мм.

Изумруды огранки кабошон должны изготовляться по заданным линейным размерам. Параметры вставок огранки кабошон приведены в обязательном приложении 6.

(Измененная редакция, Изм. № 3, 4, 5).

1.2.16. Радиусы сопряжений линий контура плоскости рундиста вставок овальной формы должны определяться по следующим формулам:

;                                       (1)

;                                      (2)

где: а - линейный размер большой полуоси плоскости рундиста;

в - линейный размер малой полуоси плоскости рундиста.

1.2.17. Не допускаются фаски величиной более 0,2 мм на углах плоскости рундиста квадратных и прямоугольных вставок.

(Введен дополнительно, Изм. № 4).

1.3. Комплектность

1.3.1. Вставки могут комплектоваться индивидуально, партиями или комплектами.

1.3.2. В комплект поставки индивидуальных вставок должны входить:

вставка                                        - 1 шт.;

индивидуальный пакет            - 1 шт.

1.3.3. В комплект поставки вставок партиями должны входить:

вставки, упакованные в индивидуальные пакеты в количестве, согласованном с предприятием-потребителем;

общий пакет                               - 1 шт.

1.3.4. В комплект поставки вставок комплектами должны входить:

вставки, упакованные в индивидуальные пакеты в количестве, согласованном с предприятием-потребителем;

общий пакет                               - 1 шт.

1.3.5. Поставка комплектами предполагает поставку вставок в полном наборе, определяемом его характером и способом пользования - серьги, кулон, кольцо, запонки, зажим и др. в количестве 2, 3 и более шт.

Поставка согласовывается сторонами при заключении договора.

1.4. Маркировка

1.4.1. Маркировка должна наноситься на:

индивидуальный пакет;

общий пакет;

упаковочный лист;

ярлык тары.

1.4.2. На индивидуальном пакете должны наноситься следующие надписи:

в левом верхнем углу дробью: в числителе - номер пакета, в знаменателе - условное обозначение цветового оттенка и группы качества;

в правом верхнем углу дробью: в числителе - массу камин в каратах, а для вставок, ограненных по линейным размерам, их размеры, в знаменателе - условное обозначение вида огранки;

в вентральной части пакета - цену за один карат в рублях.

1.4.3. На общем пакете должны наноситься следующие надписи:

в левом верхнем углу дробью: в числителе - номер партии, в знаменателе - группу качества;

в правом верхнем углу дробью: в числителе - весовую группу в каратах, а для вставок, ограненных по линейным размерам, их размеры, в знаменателе - условное обозначение вида огранки;

в центральной части пакета - цену за один карат в рублях;

в левом нижнем углу - количество вставок в партии;

в правом нижнем углу - общую массу вставок в каратах;

штамп технического контроля.

1.4.4. Общий пакет для комплекта изделий маркируется по условиям заключенного договора.

1.4.5. На упаковочном листе должно быть указано:

наименование предприятия-изготовителя;

наименование продукции;

количество общих пакетов;

масса нетто, в каратах;

дата отгрузки;

подпись ответственного лица за отгрузку.

1.4.6. Надписи на пакетах и упаковочном листе должны быть выполнены четко, ясно и разборчиво чернилами, тушью или пастой.

1.4.7. На ярлыке транспортной тары должно быть указано:

ценность груза;

адрес предприятия-изготовителя;

адрес предприятия-потребителя;

масса груза;

предупредительный знак «Осторожно, хрупкое» по ГОСТ 14192-71.

Ярлыки должны быть надежно прикреплены к таре.

1.4.8. Надписи на ярлыках должны быть четкими и разборчивыми, обеспечивающими сохранность надписей до получателя.

1.5. Упаковка

1.5.1. Вставки могут упаковываться индивидуально, партиями или комплектами.

1.5.2. Вставки должны быть упакованы каждая в отдельности в индивидуальные пакеты из бумаги по ГОСТ 12064-76.

1.5.3. Партия комплектуется из индивидуально упакованных вставок одной группы качества, одной группы по массе (линейным размерам), виду огранки и упаковывается в общий пакет из бумаги по ГОСТ 12064-76.

Размеры партии определяются в каждом случае по согласованию сторон.

1.5.4. Вставки, входящие в комплект, упаковываются каждая в отдельности в индивидуальные пакеты.

Упакованные вставки помещают в общий пакет, составляющий один комплект.

1.5.5. Пакеты с готовыми вставками должны быть упакованы в транспортную тару по ГОСТ 20814-75.

Масса ящика брутто не должна превышать 5 кг.

1.5.6. Между пакетами должна быть прокладка из любой бумаги или любого эластичного материала.

1.5.7. В ящик должен быть вложен упаковочный лист.

1.5.8. Транспортная тара должна быть обшита тканью по ГОСТ 11680-76 и опечатана.

(Измененная редакция, Изм. № 3).

1.5.9. Упаковка готовых вставок должна обеспечить сохранность качественных показателей вставок при их транспортировании и хранении.

2. КОНТРОЛЬНЫЕ ОБРАЗЦЫ

2.1. Основные характеристики вставок должны соответствовать контрольным образцам, согласованным между предприятием-изготовителем и предприятием-потребителем и утвержденным Союзювелирпромом.

2.2. Контрольные образцы должны храниться на предприятии-изготовителе, предприятии-потребителе и вентральной базе драгоценных металла и камней Союзювелирпрома.

3. ПРАВИЛА ПРИЕМКИ

3.1. Вставки подвергаются сплошному контролю предприятием-изготовителем на соответствие требованиям настоящих ТУ.

3.2. Вставки на предприятии-потребителе подвергаются выборочному контролю в количестве 10 % от партии на соответствие требованиям настоящих ТУ.

3.3. Программа контроля вставок на предприятии-изготовителе и предприятии-потребителе

Наименование испытаний и проверок

Номер пункта

технических требований

методов контроля

Цветовой оттенок, вид огранки, число граней, симметричность геометрического рисунка, комплектность

1.2.2 - 1.2.3

1.2.11

1.2.14, 1.3.5

4.1

Группы качества

1.2.4 - 1.2.5

4.2

Размеры

1.2.7 - 1.2.10

4.3

Масса

1.2.6

4.4

Отделка поверхностей

1.2.13

4.5

(Измененная редакция, Изм. № 4).

3.4. Вставка считается принятой, если она соответствует всем требованиям настоящих ТУ.

3.5. При обнаружении у предприятия-потребителя несоответствия качества вставок требованиям технических условий, вызывается представитель предприятия-изготовителя для двусторонней приемки. Двусторонняя проверка качества проводится порядком, согласованным с обеими сторонами с «соблюдением «Инструкции о порядке приемки продукции производственно-технического назначения», утвержденной Госарбитражем при Совете Министров СССР от 25.04.66 г. № П-7 с последующими дополнениями и изменениями.

Двусторонний акт приемки является документом для окончательного взаимного расчета на поставляемые вставки.

3.6. В случае сдачи вставок предприятию-потребителю на предприятии-изготовителе составляется двусторонний акт приемки, и в этом случае вставки вторичной приемке у предприятия-потребителя не подлежат.

4. МЕТОДЫ КОНТРОЛЯ

4.1. Определение цветового оттенка, вида огранки, числа граней, симметричности геометрического рисунка, подбор вставок для комплектных ювелирных изделий производится визуально при естественном освещении в помещении, через окна которого не падает прямой солнечный свет, или при искусственном освещении лампами дневного света мощностью 30 - 40 Вт путем сравнения с контрольным образцом.

4.2. Группа качества определяется просмотром каждой вставки через лупу двукратного увеличения по ГОСТ 7594-75.

4.3. Размеры вставок измеряются штангенциркулем по ГОСТ 166-80, шаблонами, лупой ЛИ-3-10х ГОСТ 8309-75. Основная погрешность показаний штангенциркуля при отсчете по нониусу не должна превышать ±0,05 мм. Погрешность шаблонов не должна превышать ±0,05 мм.

При необходимости проведения арбитражного контроля размеры вставок следует проверять на микроскопе ММИ-2 по ТУ 3-3.567-76 при десятикратном увеличении и на проекторе ПИ-250 по ГОСТ 19795-74 с наложением проекционного чертежа при двадцатикратном увеличении.

(Измененная редакция, Изм. № 3).

4.4. Определение массы вставок производится на лабораторных весах II класса по ГОСТ 19491-74, причем масса до 0,005 карата отбрасывается, а масса от 0,005 карата округляется до 0,01 карата.

4.5. Качество полированных поверхностей граней и рундиста гарантируется технологией и проверяется визуально путем сравнения с образцом.

(Новая редакция, Изм. № 3).

4.6. (Исключен, Изм. № 3).

5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Вставки должны транспортироваться ценными посылками через спецсвязь или транспортом предприятия-потребителя с соблюдением мер, предохраняющих груз от механических повреждений.

5.2. На складах предприятия-потребителя вставки должны храниться в индивидуальной упаковке, в условиях, обеспечивающих сохранение их качества.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Предприятие-изготовитель гарантирует соответствие качества вставок требованиям настоящих технических условий, при соблюдении потребителем условий хранения вставок, установленных настоящими техническими условиями.

6.2. Сколы и трещины, возникающие при транспортировании и хранении вставок, в количестве до 5 % от поставляемой партии, браковочным признаком на партию не являются.

6.1, 6.2. (Измененная редакция, Изм. № 3).

6.3. Обнаруженные при приемке некачественные вставки должны быть возвращены в упаковке предприятия-изготовителя.

6.4. Сроки (периоды) поставки вставок не могут быть короче сроков (периодов), согласованных договором поставки выращенного изумруда по ТУ 25-12.29-77.

ПРИЛОЖЕНИЕ 1

Справочное

ВСТАВКА ГРАНЕНАЯ ОБОЗНАЧЕНИЕ ЧАСТЕЙ И ЭЛЕМЕНТОВ

где:

D - диаметр плоскости рундиста,

А - размер большой оси плоскости рундиста,

В - размер малой оси плоскости рундиста,

d - диаметр вписанной окружности площадки круглой вставки,

а - размер площадки по большой оси, за исключением круглой и кабошона,

в - размер площадки по малой оси, за исключением круглой и кабошона,

Н - высота вставки,

hк - высота коронки,

hr - высота рундиста,

hп - высота павильона,

a - величина угла наклона основных граней коронки (верхней части) к плоскости рундиста,

b - величина угла наклона основных граней павильона (нижней части) к плоскости рундиста,

a1 - величина угла между гранью коронки, примыкающей к рундисту, и плоскостью рундиста,

a2 - величина угла между гранью коронки, примыкающей к площадке, и плоскостью рундиста,

b1 - величина угла между гранью павильона, примыкающей к рундисту, и плоскостью рундиста,

a1, a2, b1 - определяются конструктивно.

ПРИЛОЖЕНИЕ 2

Справочное

ВСТАВКА ГРАНЕНАЯ

НАИМЕНОВАНИЕ ЧАСТЕЙ И ЭЛЕМЕНТОВ

ПРИЛОЖЕНИЕ 3

Справочное

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

РЯД - совокупность граней коронки или павильона, расположенных под одним углом наклона к плоскости рундиста.

ВЫСОТА ГРАНЕНОЙ ВСТАВКИ - расстояние от площадки до шипа.

УГОЛ НАКЛОНА ГРАНИ - угол между гранью и плоскостью рундиста.

ПОРОКИ - трещины, полоски, точечные включения, вуали.

ТРЕЩИНЫ и ПОЛОСКИ - частичные нарушения целостности вставки, различные по конфигурации и размерам, скрытые или выходящие из глубины вставки на поверхность в виде следа.

ТОЧЕЧНОЕ ВКЛЮЧЕНИЕ - расположенное в виде точки внутри или на поверхности вставки включение инородного тела, пузырька с жидкостью или газом.

ВУАЛЬ - зона затемнения, состоящая из множества мелких трещин, полосок, точечных включений.

свилеватость - дефект, выражающийся внутренней волнистостью строения кристалла.

(Измененная редакция, Изм. № 1, 4).

ПРИЛОЖЕНИЕ 4

Справочное

ПЕРЕЧЕНЬ ДОКУМЕНТОВ, НА КОТОРЫЕ ДАНЫ ССЫЛКИ В ТЕХНИЧЕСКИХ УСЛОВИЯХ

ГОСТ 166-80

ШТАНГЕНЦИРКУЛИ

Типы. Основные параметры. Технические требования

ГОСТ 2789-73

ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ

Параметры и характеристики

ГОСТ 7594-75

ЛУПЫ СКЛАДНЫЕ КАРМАННЫЕ

ГОСТ 11680-76

БЯЗИ ХЛОПЧАТОБУМАЖНЫЕ

Ассортимент и технические требовании

ГОСТ 12064-76

БУМАГА ИЛЛЮСТРАЦИОННАЯ

ГОСТ 19491-74

ВЕСЫ ЛАБОРАТОРНЫЕ РЫЧАЖНЫЕ

Основные параметры. Общие технические требования

ГОСТ 20814-75

ЯЩИКИ ДЕРЕВЯННЫЕ ПОСЫЛОЧНЫЕ

ГОСТ 25670-83

Основные нормы взаимозаменяемости. Предельные отклонения с неуказанными допусками.

ТУ 25-12.29-77

ИЗУМРУДЫ ВЫРАЩЕННЫЕ

Технические требования

Инструкция № П-7 Госарбитража при Совете Министров СССР от 25.04166

О порядке приемки продукции производственно-технического назначения

(Измененная редакция, Изм. № 3, 5).

ПРИЛОЖЕНИЕ 5

Рекомендуемое

ОСНОВНЫЕ ФОРМЫ ВСТАВОК, СООТНОШЕНИЯ ПАРАМЕТРОВ И ЧИСЛО ГРАНЕЙ

ВСТАВКА КВАДРАТНАЯ

ОГРАНКА ПРОСТАЯ - 13 ГРАНЕЙ

Наименование частей вставки

Количество

рядов

граней

Коронка

1

5

Павильон

2

8

Соотношения параметров

Н

В

в

В

hп

А = В

а = в

a

b

b1

градус

0,8

0,53

0,5

48° ± 30¢

40° ± 30¢

50° ± 30¢

ВСТАВКА ПРЯМОУГОЛЬНАЯ

ОГРАНКА ПРОСТАЯ - 13 ГРАНЕЙ

Наименование частей вставки

Количество

рядов

граней

Коронка

1

5

Павильон

2

8

Соотношения параметров

Н

В

в

В

hп

А

а

a

b

b1

мм

градус

0,8

0,53

0,5

(1 - 2)В + 0,5

А - В + в

48° ± 30¢

40° ± 30¢

50° ± 30¢

ВСТАВКА КВАДРАТНАЯ

ОГРАНКА СТУПЕНЧАТАЯ - 21 ГРАНЬ

Наименование частей вставки

Количество

рядов

граней

Коронка

2

9

Павильон

3

12

Соотношения параметров

Н

В

в

В

hп

А = В

а = в

a

a1

b

b1

b2

градус

0,8

0,5

0,5

48° ± 30¢

30° ± 2°

40° ± 30¢

45° ± 30¢

53° ± 30¢

ВСТАВКА КВАДРАТНАЯ СО СРЕЗАННЫМИ УГЛАМИ

ОГРАНКА СТУПЕНЧАТАЯ - 41 ГРАНЬ

Наименование частей вставки

Количество

рядов

граней

Коронка

2

17

Павильон

3

24

Соотношения параметров

Н

В

в

В

hп

А = В

а = в

с

a

a1

b

b1

b2

мм

градус

0,8

0,5

0,5

0,2В

48° ± 30¢

30° ± 2°

40° ± 30¢

45° ± 30¢

53° ± 30¢

ВСТАВКА ПРЯМОУГОЛЬНАЯ

ОГРАНКА СТУПЕНЧАТАЯ - 21 ГРАНЬ

Наименование частей вставки

Количество

рядов

граней

Коронка

2

9

Павильон

3

12

Соотношения параметров

Н

В

в

В

hп

А

а

a

a1

b

b1

b2

мм

градус

0,8

0,5

0,5

(1 - 2)В + 0,5

А - В - в

48° ± 30¢

30° ± 2°

40° ± 30¢

45° ± 30¢

53° ± 30¢

ВСТАВКА ПРЯМОУГОЛЬНАЯ СО СРЕЗАННЫМИ УГЛАМИ

ОГРАНКА СТУПЕНЧАТАЯ - 41 ГРАНЬ

Наименование частей вставки

Количество

рядов

граней

Коронка

2

17

Павильон

3

24

Соотношения параметров

Н

В

в

В

hп

А

а

a

a1

b

b1

b2

мм

градус

0,8

0,5

0,5

(1 - 2)В + 0,5

А - В + в

48° ± 30¢

30° ± 2°

40° ± 30¢

45° ± 30¢

53° ± 30¢

ВСТАВКА КРУГЛАЯ

ОГРАНКА ПРОСТАЯ - 17 ГРАНЕЙ

Наименование частей вставки

Количество

рядов

граней

Коронка

1

9

Павильон

1

8

Соотношения параметров

Н

В

в

В

hп

a

b

градус

0,75

0,52

0,64

48° ± 30¢

40° ± 30¢

ВСТАВКА КРУГЛАЯ

ОГРАНКА БРИЛЛИАНТОВАЯ - 57 ГРАНЕЙ



Наименование частей вставки

Количество

рядов

граней

Коронка

3

33

Павильон

2

24

Соотношения параметров

Н

D

d

D

hп

a

a1

a1

b

b1

градус

0,71

0,53

0,62

48° ± 30¢

53° ± 2°

30° ± 2°

40° ± 30¢

42° ± 30¢

ВСТАВКА ОВАЛЬНАЯ

ОГРАНКА БРИЛЛИАНТОВАЯ - 57 ГРАНЕЙ

Наименование частей вставки

Количество

рядов

граней

Коронка

3

33

Павильон

2

24

Соотношения параметров

Н

В

в

В

hп

А

а

a

a1

a2

b

b1

мм

градус

0,71

0,53

0,62

(1 - 1,5)В + 0,5

А - В + в

48° ± 30¢

53° ± 2°

30° ± 2°

40° ± 30¢

42° ± 30¢

ВСТАВКА КРУГЛАЯ

ОГРАНКА КАБОШОН

Соотношения параметров

Н

В

D = B

f

мм

0,7

0,3 - 0,4

ВСТАВКА ОВАЛЬНАЯ

ОГРАНКА КАБОШОН

Описание: 1

Соотношения параметров

Н

В

А

f

мм

0,7

(1 - 1,2)В + 1,5

0,3 - 0,4

(Измененная редакция, Изм. № 3).

ПРИЛОЖЕНИЕ 6

Обязательное

ПАРАМЕТРЫ ВСТАВОК ОГРАНКИ КАБОШОН

мм

В

А

Н

номинальные размеры

предельные отклонения

номинальные размеры

предельные отклонения

номинальные размеры

предельные отклонения

3,0

-0,2

4,0

-0,2

2,5

±0,3

4,0

-0,2

5,5

-0,2

2,8

±0,3

4,5

-0,2

6,0

-0,2

3,1

±0,3

5,0

-0,2

7,0

-0,2

3,5

±0,3

5,5

-0,2

7,5

-0,2

3,8

±0,3

6,0

-0,2

8,0

-0,2

4,2

±0,4

6,5

-0,2

8,5

-0,2

4,5

±0,4

7,0

-0,2

8,5

-0,2

4,8

±0,5

7,5

-0,2

9,0

-0,2

5,2

±0,5

8,0

-0,2

10,0

-0,2

5,6

±0,6

8,0

-0,2

12,0

-0,2

5,6

±0,6

(Измененная редакция, Изм. № 1, 5).

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изменение

Номера листов (страниц)

Всего листов страниц в докум.

№ докум.

Входящий № сопроводительного докум. и дата

Подп.

Дата

измененных

замененных

новых

аннулированных























СОДЕРЖАНИЕ

1. Технические требования. 2

2. Контрольные образцы.. 6

3. Правила приемки. 6

4. Методы контроля. 7

5. Транспортирование и хранение. 7

6. Гарантии изготовителя. 8

Приложение 1 Вставка граненая обозначение частей и элементов. 8

Приложение 2 Вставка граненая. 9

Приложение 3 Термины и определения. 9

Приложение 4 Перечень документов, на которые даны ссылки в технических условиях. 10

Приложение 5 Основные формы вставок, соотношения параметров и число граней. 10

Приложение 6 Параметры вставок огранки кабошон. 21







© 2013 Ёшкин Кот :-)
