УТВЕРЖДАЮ

Главный государственный санитарный

врач Российской Федерации,

Первый заместитель Министра

здравоохранения Российской Федерации

Г.Г. Онищенко

29 июня 2003 г.

Дата введения: с момента утверждения



4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Измерение массовых концентраций (+ -)-2,3-дигидро-3-
метил-9-фтор-10-(4-метилпиперазин-1-ил)-7-оксо-7Н-
пиридо[1,2,3-
dе]-1,4-бензоксазин-6-карбоновой кислоты
(офлоксацина) в воздухе рабочей зоны методом
высокоэффективной жидкостной хроматографии

Методические указания



МУК 4.1.1626-03







1. Область применения

Настоящие методические указания устанавливают количественный хроматографический анализ воздуха рабочей зоны на содержание (+-)-2,3-дигидро-3-метил-9-фтор-10-(4-метилпиперазин-1-ил)-7-оксо-7Н-пиридо[1,2,3-de]-1,4-бензоксазин-6-карбоновой кислоты (офлоксацина) в диапазоне концентраций от 0,25 до 5,00 мг/м3.

2. Характеристика вещества

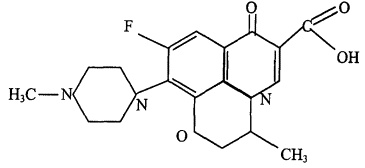

2.1. Структурная формула

2.2. Эмпирическая формула C18H20FN3O4.

2.3. Молекулярная масса 361,4.

2.4. Регистрационный номер CAS 82419-36-1.

2.5. Физико-химические свойства.

Офлоксацин - антибактериальный препарат широкого спектра действия, кристаллический порошок слегка желтоватого цвета, Тпл. 260 - 280 °С, малорастворим в воде и в этиловом спирте, растворим в органических растворителях, растворим в смеси ацетонитрила и воды (элюенте).

Агрегатное состояние в воздухе - аэрозоль.

2.6. Токсикологическая характеристика.

Офлоксацин обладает антимикробным действием, вызывает нарушение микрофлоры, обладает фотосенсибилизирующим действием.

Предельно допустимая концентрация (ПДК) в воздухе рабочей зоны 0,5 мг/м3. Класс опасности - второй.

3. Погрешность измерений

Методика обеспечивает выполнение измерений массовых концентраций офлоксацина с погрешностью не более ± 16 % при доверительной вероятности 0,95.

4. Метод измерений

Измерения массовых концентраций офлоксацина основаны на использовании высокоэффективной жидкостной хроматографии с применением спектрофотометрического детектора при длине волны 286 нм.

Отбор проб проводится с концентрированием на фильтр.

Нижний предел измерения содержания офлоксацина в хроматографируемом объеме раствора 0,010 мкг.

Нижний предел измерения концентрации офлоксацина в воздухе 0,25 мг/м3 (при отборе 200 дм3 воздуха).

Определению не мешают сопутствующие вещества (целлюлоза микрокристаллическая, титана диоксид, поливинилпирролидон низкомолекулярный, магний стеариново-кислый, оксипропилцеллюлоза).

5. Средства измерений, вспомогательные устройства, материалы, реактивы

5.1. Средства измерений, вспомогательные устройства, материалы

Хроматограф жидкостный микроколоночный «Милихром» со спектрофотометрическим детектором



Хроматографическая колонка стальная КАХ-44-3, 50´2 мм, заполненная сорбентом Сепарон С18, фракция 5 мкм



Пробоотборное устройство ПУ-3Э

ТУ 4215-000-11696625-95

Весы аналитические ВЛА-200

ГОСТ 24104-88Е

Фильтродержатель

ТУ 95.72.05-77

Устройство для фильтрации жидкостей НПФ «Биохром»



Колбы мерные, вместимостью 500, 50 и 25 см3

ГОСТ 1770-74Е

Пипетки, вместимостью от 1, 2, 5 и 10 см3

ГОСТ 29227-91

Цилиндр мерный со шлифом, вместимостью 100 см3

ТУ 25.11.900-73

Бюксы 50/30

ГОСТ 25336-82Е

Пробирки с пришлифованными пробками, вместимостью 10 см3

ГОСТ 25336-82Е

Фильтры АФА-ВП-10

ТУ 95-743-80

Фильтры «Владипор» типа ММФК-1Г

ТУ 6-05-221-433-79

5.2. Реактивы

Офлоксацин, содержание основного вещества не менее 98,5 %

ВФС 42-3556-99

Ацетонитрил для жидкостной хроматографии

ТУ 6-09-14-2167-84

Калий дигидрофосфат, хч

ГОСТ 4198-75

ортофосфорная кислота, хч

ГОСТ 6552-58

Вода дистиллированная

ГОСТ 6709-72

Допускается применение иных средств измерения, вспомогательных устройств, реактивов и материалов, обеспечивающих показатели точности, установленные для данных методических указаний.

6. Требования безопасности

6.1. При работе с реактивами соблюдают требования безопасности, установленные для работы с токсичными, едкими и легковоспламеняющимися веществами по ГОСТ 12.1.005-88.

6.2. При проведении анализов горючих и вредных веществ соблюдают меры противопожарной безопасности по ГОСТ 12.1.004-76.

6.3. При выполнении измерений с использованием хроматографа соблюдают правила электробезопасности в соответствии с ГОСТ 12.1.019-79 и инструкцией по эксплуатации прибора.

7. Требования к квалификации оператора

К выполнению измерений и обработке результатов допускаются лица с высшим и средним специальным образованием, имеющие навыки работы на жидкостном хроматографе.

8. Условия измерений

8.1. Приготовление растворов и подготовку проб к анализу проводят в нормальных условиях при температуре воздуха (20 ± 5) °С, атмосферном давлении 84 - 106 кПа и влажности воздуха не более 80 %.

8.2. Измерения на жидкостном хроматографе проводят в условиях, рекомендованных технической документацией к прибору.

9. Подготовка к выполнению измерения

9.1. Приготовление растворов

9.1.1. Стандартный раствор № 1 офлоксацина в растворе элюента концентрацией 500 мкг/см3 готовится растворением 25 мг вещества в мерной колбе вместимостью 50 см3.

9.1.2. Стандартный раствор № 2 офлоксацина в растворе элюента концентрацией 100 мкг/см3 готовится разбавлением стандартного раствора № 1. Растворы устойчивы в течение месяца при хранении в холодильнике.

9.1.3. Раствор дигидрофосфата калия концентрацией 0,02 М готовят растворением 1,36 г указанной соли в 500 см3 дистиллированной воды в колбе данного объема.

9.1.4. Раствор элюента готовят смешиванием в мерном цилиндре 90 см3 0,02 М раствора дигидрофосфата калия и 10 см3 ацетонитрила. Раствор доводят до рН 3 ортофосфорной кислотой. Непосредственно перед измерением раствор фильтруют с помощью устройства для фильтрации и фильтров «Владипор» и дегазируют под вакуумом.

9.2. Подготовка прибора

Общую подготовку прибора осуществляют согласно инструкции по эксплуатации.

9.3. Установление градуировочной характеристики

Градуировочную характеристику, выражающую зависимость величины хроматографического сигнала от массы анализируемого вещества в хроматографируемом объеме раствора, устанавливают по методу абсолютной калибровки с использованием серии градуировочных растворов, которые готовят разбавлением стандартного раствора № 2 согласно табл. 1. Растворы устойчивы в течение двух недель при хранении в холодильнике.

Условия хроматографирования градуировочных смесей и анализируемых проб:

состав элюента: ацетонитрил-0,02М раствор дигидрофосфата калия 1:9, рН 3;

скорость потока элюента 100 мм3/мин;

объем вводимой пробы 2 мм3;

длина волны спектрофотометрического детектора 286 нм;

время удерживания офлоксацина 5 мин.

Таблица 1

Растворы для установления градуировочной характеристики при определении офлоксацина

№ стандарта

Стандартный раствор офлоксацина № 2, см3

Раствор элюента, см3

Концентрация вещества, мкг/см3

Содержание вещества в хроматографируемом объеме пробы, мкг

1

0

20,0

0

0

2

1,0

19,0

5

0,01

3

2,0

18,0

10

0,02

4

3,0

17,0

15

0,03

5

5,0

15,0

25

0,05

6

10,0

10,0

50

0,1

7

20,0

0

100

0,2

Растворы помещают в пробоотборное устройство хроматографа.

На полученной хроматограмме измеряют площади пиков с помощью интегратора хроматографа (в условных единицах) при анализе 6 растворов разных концентраций и растворителя, проводя не менее 5 параллельных определений для каждого раствора, и строят градуировочную кривую зависимости площади пика от количества компонента в хроматографируемом объеме раствора (мкг). Проверку градуировочного графика проводят при изменении условий анализа, но не реже 1 раза в месяц.

9.4. Отбор пробы воздуха

Воздух с объемным расходом 20 дм3/мин аспирируют через фильтр АФА ВП-10. Для измерения 1/2 ПДК офлоксацина достаточно отобрать 200 дм3 воздуха. Пробы можно хранить в течение трех суток.

10. Выполнение измерения

Фильтр с отобранной пробой помещают в бюкс с пришлифованной крышкой и приливают пипеткой 5 см3 раствора элюента. Периодически встряхивая, выдерживают раствор в течение 5 мин и сливают его в пробирку. Аналогичным образом проводят повторную экстракцию с фильтра и объединяют растворы. Степень экстракции с фильтра 92 %. Хроматографирование раствора пробы проводят в тех же условиях, что и хроматографирование градуировочных растворов. Количественное определение содержания анализируемого вещества в растворе проводят по предварительно построенному градуировочному графику.

11. Расчет концентрации

Концентрацию офлоксацина (С, мг/м3) в воздухе вычисляют по формуле:

 где

а - содержание вещества в анализируемом объеме пробы, найденное по градуировочному графику, мкг;

б - объем пробы, взятый для хроматографирования, см3;

в - общий объем раствора пробы, см3;

V - объем воздуха, отобранного для анализа и приведенного к стандартным условиям, дм3 (см. прилож. 1).

12. Оформление результатов анализа

Результат количественного анализа представляют в виде (С ± D) мг/м3, Р = 0,95, где D - характеристика погрешности, D = 0,16С + 0,02.

13. Контроль погрешности методики

Значения характеристики погрешности, норматива оперативного контроля точности и норматива оперативного контроля воспроизводимости приведены в табл. 2 в виде зависимости от значения массовой концентрации анализируемого компонента в пробе С.

Таблица 2

Результаты метрологической аттестации методики количественного химического анализа офлоксацина

Диапазон определяемых концентраций офлоксацина, мг/м3

Наименование метрологической характеристики

Характеристика погрешности D, мг/м3 (Р = 0,95)

Норматив оперативного контроля точности К, мг/м3 (Р = 0,90, т = 2)

Норматив оперативного контроля воспроизводимости D, мг/м3 (P = 0,95, m = 2)

От 0,25 до 5,0

0,02 + 0,16С

0,03 + 0,17С

0,07 + 0,05С

13.1. Оперативный контроль воспроизводимости

Оперативный контроль воспроизводимости выполняют в одной серии с анализом рабочих проб. Отбирают реальные пробы воздуха рабочей зоны из одного традиционного места отбора двумя пробоотборниками одновременно. Анализируют в соответствии с прописью методики, максимально варьируя условия проведения анализа: партии реактивов, наборы мерной посуды и т.д., и получают два результата С1 и С2 анализов. Результаты анализа не должны отличаться друг от друга на величину большую, чем норматив оперативного контроля воспроизводимости D:

При превышении расхождения между двумя результатами норматива оперативного контроля воспроизводимости эксперимент повторяют. При повторном превышении указанного норматива выясняют причины, приводящие к неудовлетворительным результатам, и устраняют их. Внутренний оперативный контроль воспроизводимости проводят не реже, чем 1 раз в неделю.

13.2. Оперативный контроль точности

Оперативный контроль точности выполняют в одной серии с анализом рабочих проб. Отбирают реальные пробы воздуха рабочей зоны из одного традиционного места отбора двумя пробоотборниками одновременно. Затем к одной пробе, отобранной на фильтр, делают добавку анализируемого компонента δС из раствора, нанося его на фильтр. Величина добавки должна соответствовать 50 - 150 % от содержания компонента в пробе. Результаты анализа С1 без добавки и С2 с добавкой получают по возможности в одинаковых условиях: одним аналитиком, с одной партией реактивов, с одним набором посуды и т.д. Погрешность процедуры отбора проб контролируют путем поверки используемых пробоотборников. Расчет норматива оперативного контроля погрешности К проводят по характеристике погрешности методики за вычетом характеристики погрешности пробоотборника. Решение об удовлетворительной погрешности принимают при выполнении условия:

14. Нормы затрат времени на анализ

Для проведения серии анализов из 6 проб при последовательном отборе проб воздуха требуется 4 ч.

Методические указания разработаны Российским государственным медицинским университетом (Е.Б. Гугля).

Приложение 1

Приведение объема воздуха к стандартным условиям

Приведение объема воздуха к стандартным условиям (температура 20 °С и давление 101,33 кПа) проводят по формуле:

, где

Vt - объем воздуха, отобранного для анализа, дм3;

Р - барометрическое давление, кПа (101,33 кПа = 760 мм рт. ст.);

t - температура воздуха в месте отбора пробы, °С.

Для удобства расчета V20 следует пользоваться таблицей коэффициентов (прилож. 2). Для приведения воздуха к стандартным условиям надо умножить Vt на соответствующий коэффициент.

Приложение 2

Коэффициенты для приведения объема воздуха к стандартным условиям

Давление Р, кПа/мм рт. ст.

t °C

97,33/730

97,86/734

98,4/738

98,93/742

99,46/746

100/750

100,53/754

101,06/758

101,33/760

101,86/764

-30

1,1582

1,1646

1,1709

1,1772

1,1836

1,1899

1,1963

1,2026

1,2058

1,2122

-26

1,1393

1,1456

1,1519

1,1581

1,1644

1,1705

1,1768

1,1831

1,1862

1,1925

-22

1,1212

1,1274

1,1336

1,1396

1,1458

1,1519

1,1581

1,1643

1,1673

1,1735

-18

1,1036

1,1097

1,1158

1,1218

1,1278

1,1338

1,1399

1,1460

1,1490

1,1551

-14

1,0866

1,0926

1,0986

1,1045

1,1105

1,1164

1,1224

1,1284

1,1313

1,1373

-10

1,0701

1,0760

1,0819

1,0877

1,0986

1,0994

1,1053

1,1112

1,1141

1,1200

-6

1,0540

1,0599

1,0657

1,0714

1,0772

1,0829

1,0887

1,0945

1,0974

1,1032

-2

1,0385

1,0442

1,0499

1,0556

1,0613

1,0669

1,0726

1,0784

1,0812

1,0869

0

1,0309

1,0366

1,0423

1,0477

1,0535

1,0591

1,0648

1,0705

1,0733

1,0789

+2

1,0234

1,0291

1,0347

1,0402

1,0459

1,0514

1,0571

1,0627

1,0655

1,0712

+6

1,0087

1,0143

1,0198

1,0253

1,0309

1,0363

1,0419

1,0475

1,0502

1,0557

+10

0,9944

0,9999

0,0054

1,0108

1,0162

1,0216

1,0272

1,0326

1,0353

1,0407

+14

0,9806

0,9860

0,9914

0,9967

1,0027

1,0074

1,0128

1,0183

1,0209

1,0263

+18

0,9671

0,9725

0,9778

0,9830

0,9884

0,9936

0,9989

1,0043

1,0069

1,0122

+20

0,9605

0,9658

0,9711

0,9783

0,9816

0,9868

0,9921

0,9974

1,0000

1,0053

+22

0,9539

0,9592

0,9645

0,9696

0,9749

0,9800

0,9853

0,9906

0,9932

0,9985

+24

0,9475

0,9527

0,9579

0,9631

0,9683

0,9735

0,9787

0,9839

0,9865

0,9917

+26

0,9412

0,9464

0,9516

0,9566

0,9618

0,9669

0,9721

0,9773

0,9799

0,9851

+28

0,9349

0,9401

0,9453

0,9503

0,9555

0,9605

0,9657

0,9708

0,9734

0,9785

+30

0,9288

0,9339

0,9391

0,9440

0,9432

0,9542

0,9594

0,9645

0,9670

0,9723

+34

0,9167

0,9218

0,9268

0,9318

0,9368

0,9418

0,9468

0,9519

0,9544

0,9595

+38

0,9049

0,9099

0,9149

0,9199

0,9248

0,9297

0,9347

0,9397

0,9421

0,9471

Приложение 3

Указатель основных синонимов, технических, торговых и фирменных названий веществ

1. Амиодарон

2. Амоксициллина тригидрат

3. Ацикловир

4. Витамин А

5. Галоперидол

6. Ксиланаза

7. Лоперамида гидрохлорид

8. Мексидол

9. Мексикор

10. Офлоксацин

11. Пиразинамид

12. Ретинола ацетат

13. Родопол-23

14. Симвастатин

15. Трамадол

16. Хладон-23

17. Хладон-31-10

18. Хладон-116

19. Хладон-122

20. Хладон-R11511

21. Цианборгидрид натрия

22. Этамбутола дигидрохлорид

Приложение 4

Вещества, определяемые по ранее утвержденным методическим указаниям

Название вещества

Ссылка на опубликованные методические указания

1

2

1. №-децил-N,N-диметил-1-деканаминий хлорид (дидецилдиметиламмоний хлорид; «Арквад 2.10.50»)

МУ по фотометрическому измерению концентраций диалкилдиметиламмоний хлорида (С17 - С20) и алкилбензилдиметиламмоний хлорида (С10 - С16)-ДОН-2, диалкиламинопропионитрила (С7 - С9)-ИФХАН-ГАЗ, алкилтриметиламмоний хлорида (С10 - С16), ДОН-52 в воздухе рабочей зоны. № утв. 4905-88, дата утв. 12.12.88, вып. 25. М., 1989, с. 49

2. Поликарбонофторид

МУ на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок. МУ № 1719-77, дата утв. 18.04.77, вып. 1 - 5. М., 1981, с. 235

3. Препарат МЭК-Сх-3

МУ по фотометрическому измерению массовых концентраций эндо-1,3в-ксиланазы (ксиланаза) в воздухе рабочей зоны. МУК 4.1.1642-03, дата утв. 29.06.03, вып. 42

4. Препарат ПФП-1

МУ по спектрофотометрическому измерению концентрации амилазы в воздухе рабочей зоны. МУК 4.1.1575-03, дата утв. 29.06.03, вып. 38

5. Препарат Феркон

МУ по фотометрическому измерению массовых концентраций целловиридина в воздухе рабочей зоны. МУК 4.1.1753-03, дата утв. 29.06.03, вып. 46

6. Селенит натрия

МУ по атомно-абсорбционному измерению массовых концентраций селена и диоксида селена в воздухе рабочей зоны. МУК 4.1.1368-03, дата утв. 16.05.03, вып. 41

7. Триамин G-12Д

МУ по спектрофотометрическому измерению концентраций N’, N’-бис-(3-аминопропил)-додециламина(лонзабака) в воздухе рабочей зоны. МУК 4.1.1522-03, дата утв. 29.06.03, вып. 37



СОДЕРЖАНИЕ

1. Область применения. 1

2. Характеристика вещества. 1

3. Погрешность измерений. 2

4. Метод измерений. 2

5. Средства измерений, вспомогательные устройства, материалы, реактивы.. 2

5.1. Средства измерений, вспомогательные устройства, материалы.. 2

5.2. Реактивы.. 2

6. Требования безопасности. 2

7. Требования к квалификации оператора. 3

8. Условия измерений. 3

9. Подготовка к выполнению измерения. 3

9.1. Приготовление растворов. 3

9.2. Подготовка прибора. 3

9.3. Установление градуировочной характеристики. 3

9.4. Отбор пробы воздуха. 4

10. Выполнение измерения. 4

11. Расчет концентрации. 4

12. Оформление результатов анализа. 4

13. Контроль погрешности методики. 4

13.1. Оперативный контроль воспроизводимости. 5

13.2. Оперативный контроль точности. 5

14. Нормы затрат времени на анализ. 5

Приложение 1. Приведение объема воздуха к стандартным условиям.. 6

Приложение 2. Коэффициенты для приведения объема воздуха к стандартным условиям.. 6

Приложение 3. Указатель основных синонимов, технических, торговых и фирменных названий веществ. 6

Приложение 4. Вещества, определяемые по ранее утвержденным методическим указаниям.. 7







© 2013 Ёшкин Кот :-)
