OCT 26-2009-83

ОТРАСЛЕВОЙ СТАНДАРТ

КРЫШКИ СФЕРИЧЕСКИЕ ЛЮКОВ
СТАЛЬНЫХ СВАРНЫХ СОСУДОВ
И АППАРАТОВ

Конструкция



Предисловие

1. РАЗРАБОТАН Центральным конструкторским бюро нефтеаппаратуры (ЦКБН)

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ письмом министерства химического и нефтяного машиностроения от 23 мая 1983 г. № 11-10-4/70

3. ЗАРЕГИСТРИРОВАН ВНИИКИ ГР № 8297588 от 16 сентября 1983 г.

4. ВЗАМЕН ОСТ 26-2009-77

5. ПЕРЕИЗДАНИЕ 1994 г., июнь С ИЗМЕНЕНИЯМИ № 1; 2; 3; 4: 1 - ИУС № 3-1987 г., 2 - ИУС № 6-1989 г., 3 - ИУС № 12-1990 г., 4 - ИУС № 7; 8-1992 г.

6. СРОК ПЕРВОЙ ПРОВЕРКИ - 1997 г. периодичность проверки - 5 лет.



ОТРАСЛЕВОЙ СТАНДАРТ

КРЫШКИ СФЕРИЧЕСКИЕ ЛЮКОВ
СТАЛЬНЫХ СВАРНЫХ СОСУДОВ
И АППАРАТОВ

Конструкция

Дата введения 1994-01-01

1. Область применения

Настоящий стандарт распространяется на сферические крышки люков по ОСТ 26-2003.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ОСТ 26-2003-83 Люки со сферическими крышками стальных сварных сосудов и аппаратов. Конструкция.

ОСТ 26-2011-83 Люки стальных сварных сосудов и аппаратов. Общие технические требования.

3. Конструкция и основные размеры

3.1. Стандарт устанавливает конструкции крышек следующих исполнений:

1 - с гладкой уплотнительной поверхностью с соединительным выступом;

2 - с уплотнительной поверхностью типа «шип».

3.2. Конструкция и размеры крышек исполнения 1, должны соответствовать указанным на рисунке 1 и в таблице 1.

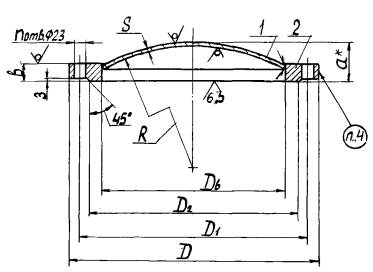

1. Днище. 2. Фланец.

Рисунок 1

Таблица 1

Размеры в миллиметрах

Давление условное

Диаметр внутренний, Dв

D

D1

D2

R

а*

b

S

n

МПа

кгс/см2

0,6

6

400

520

480

444

400

73

25

6

16

1,0

10

535

495

458

76

30

8

20

1,6

16

81

35

0,6

6

450

570

530

494

450

77

25

1,0

10

590

550

514

82

30

24

1,6

16

90

40

10

0,6

6

500

620

580

544

500

84

25

8

20

1,0

10

640

600

564

94

35

24

1,6

16

97

40

10

0,3

3

600

720

680

644

600

97

25

8

20

0,6

6

102

30

24

1,0

10

740

700

664

105

35

10

28

1,6

16

110

40

0,3

3

700

820

780

744

700

111

25

8

24

0,6

6

121

35

28

1,0

10

840

800

764

119

10

32

1,6

16

132

50

12

* Размер для справок

Пример условного обозначения крышки исполнения 1 люка диаметром Dв = 400 мм на условное давление 1,6 МПа с шифром материального исполнения 4:

Крышка 1-400-1,6-4         ОСT 26-2009-83

Пример условного обозначения фланца крышки люка исполнения 1 диаметром Dв = 400 мм на условное давление 1,6 МПа из стали марки 12X18H10T:

Фланец 1-400-1,6-12X18H10T ОСТ 26-2009-83

Пример условного обозначения днища с радиусом R = 400 мм и толщиной S = 8 мм из стали марки 12X18H10T:

Днище 400-8-12X18H10T    ОСТ 26-2009-83

3.3. Конструкция и размеры крышек исполнения 2 должны соответствовать указанным на рисунке 2 и в таблице 2.

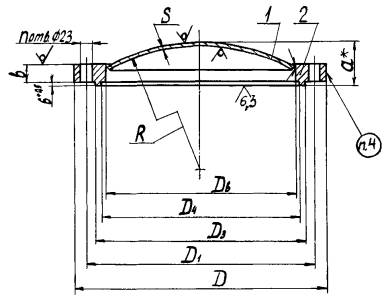

1. Днище. 2. Фланец.

Рисунок 2

Таблица 2

Размеры в миллиметрах

Давление условное

Диаметр внутренний, Dв

D

D1

D3

D4

R

а*

b

S

n

МПа

кгс/см2

0,6

6

400

520

480

443

419

400

79

25

6

16

1,0

10

535

495

457

433

82

30

8

20

1,6

16

87

35

0,6

6

450

570

530

493

469

450

83

25

1,0

10

590

550

513

489

88

30

24

1,6

16

96

40

10

0,6

6

500

620

580

543

519

500

90

25

8

20

1,0

10

640

600

563

539

100

35

24

1,6

16

103

40

10

0,3

3

600

720

680

643

619

600

103

25

8

20

0,6

6

108

30

24

1,0

10

740

700

663

639

111

35

10

28

1,6

16

116

40

0,3

3

700

820

760

743

719

700

117

25

8

24

0,6

6

127

35

28

1,0

10

840

800

763

719

125

10

32

1,6

16

138

50

12

* Размер для справок

Пример условного обозначения крышки исполнения 2 люка диаметром Dв = 400 мм на условное давление 1,6 МПа с шифром материального исполнения 4:

Крышка 2-400-1,6-4                          ОСТ 26-2009-83

То же крышки при применении прокладки из фторопласта

Крышка 2-400-1,6-4-Ф     ОСТ 26-2009-83.

Пример условного обозначения фланца крышки люка исполнения 2 диаметром Dв = 400 мм на условное давление 1,6 МПа из стали марки 12X18H10T:

Фланец 2-400-1,6-12Х18Н10Т ОСТ 26-2009-83.

То же, фланца крышки при применении прокладки из фторопласта:

Фланец 2-400-1,6-12Х18Н10Т-Ф  ОСТ 26-2009-83.

4. Технические требования и маркировка по ОСТ 26-2011.

5. Масса крышек и их деталей указана в справочном приложении А.



Приложение А
(справочное)

Таблица А.1

Масса крышек и их деталей

Давление условное

Диаметр внутренний люка, Dв, мм

Наименование

Фланец

Днище

Крышка

Масса, кг, при исполнении крышки

МПа

кгс/см2

1

2

1

2

1

2

0,6

6

400

14,6

16,5

6,38

21,3

23,4

1,0

10

20,3

22,2

8,47

29,2

31,3

1,6

16

23,8

25,8

33,0

35,0

0,6

6

450

16,0

18,1

10,70

27,3

29,4

1,0

10

23,4

25,5

34,7

36,9

1,6

16

31,6

33,7

13,40

45,9

48,1

0,6

6

500

17,7

20,1

13,30

31,7

34,1

1,0

10

30,4

32,7

44,5

47,0

1,6

16

34,9

37,3

16,50

52,4

54,8

0,3

3

600

21,2

23,9

19,20

41,2

44,0

0,6

6

25,4

28,1

45,5

48,3

1,0

10

35,7

38,5

23,90

60,8

63,7

1,6

16

41,3

45,9

66,5

71,2

0,3

3

700

24,3

27,5

26,20

51,5

54,8

0,6

6

34,3

37,5

61,7

65,0

1,0

10

41,4

43,1

32,60

75,5

77,2

1,6

16

60,0

63,2

39,00

101,0

104,0

Примечание - Масса крышек и их деталей подсчитана при плотности стали 7,85 г/см3.
