OCT 26-2003-83
ОТРАСЛЕВОЙ СТАНДАРТ
ЛЮКИ СО
СФЕРИЧЕСКИМИ КРЫШКАМИ
СТАЛЬНЫХ СВАРНЫХ СОСУДОВ И
АППАРАТОВ
Конструкция
Предисловие
1. РАЗРАБОТАН Центральным конструкторским бюро нефтеаппаратуры (ЦКБН)
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ письмом министерства химического и нефтяного машиностроения от 23 мая 1983 г. № 11-10-4/740
3. ЗАРЕГИСТРИРОВАН ВНИИКИ ГР № 8297518 от 16 сентября 1983 г.
4. ВЗАМЕН ОСТ 26-2003-77
5. ПЕРЕИЗДАНИЕ 1994 г., июнь С ИЗМЕНЕНИЯМИ № 1; 2; 3; 4: 1 - ИУС № 3-1987 г.; 2 - ИУС № 6-1989 г., 3 - ИУС № 12-1990 г., 4 - ИУС № 7; 8-1992 г.
6. СРОК ПЕРВОЙ ПРОВЕРКИ - 1997 г. периодичность проверки - 5 лет.
ОТРАСЛЕВОЙ СТАНДАРТ
ЛЮК СО СФЕРИЧЕСКИМИ КРЫШКАМИ
СТАЛЬНЫХ СВАРНЫХ СОСУДОВ И
АППАРАТОВ
Конструкция
Дата введения 1994-01-01
1. Область применения
Настоящий стандарт распространяется на люки со сферическими крышками стальных сварных сосудов и аппаратов на условное давление от 0,3 до 1,6 МПа (от 3 до 16 кгс/см2) и температуру от минус 70 до 300 °С.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 28759.2-90 Фланцы сосудов и аппаратов стальные плоские приварные. Конструкция и размеры.
ГОСТ 28759.6-90 Прокладки из неметаллических материалов. Конструкция и размеры. Технические требования.
OCT 26-2002-83 Люки с плоскими крышками стальных сварных сосудов и аппаратов. Конструкция.
ОСТ 26-2009-83 Крышки сферические люков стальных сварных сосудов и аппаратов. Конструкция.
ОСТ 26-2011-83 Люки стальных сварных сосудов и аппаратов. Общие технические требования.
ОСТ 26-2037-96 Болты с шестигранной головкой для фланцевых соединений. Конструкция и размеры.
ОСТ 26-2038-96 Гайки шестигранные для фланцевых соединений. Конструкция и размеры.
(Измененная редакция. Изм. № 5).
3. Конструкция и основные размеры
3.1. Стандарт устанавливает конструкции люков следующих исполнений:
1 - с гладкой уплотнительной поверхностью с соединительным выступом;
2 - с уплотнительной поверхностью типа «шип-паз».
3.2. Конструкция и размеры люков исполнения 1 должны соответствовать указанным на рисунке 1 и в таблице 1.

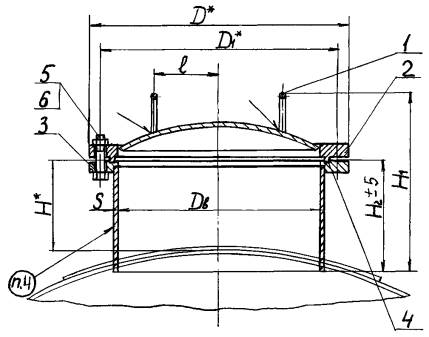

1. Ручка по ОСТ 26-2002. 2. Крышка
исполн. 1 по ОСТ 26-2009. 3. Фланец исполнен. 1 по ГОСТ 28759.2.
4.
Прокладка исполн. 1 по ГОСТ 28759.6. 5.
Болт по ОСТ
26-2037. 6. Гайка по ОСТ
26-2038
Рисунок 1
3.3. Конструкция и размеры люков исполнения 2 должны соответствовать указанным на рисунке 2 и в таблице 1.

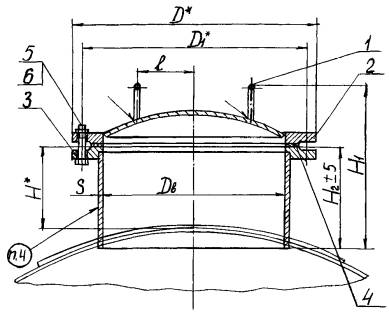

1. Ручка по ОСТ 26-2002. 2. Крышка исполн. 2 по ОСТ 26-2009. 3. Фланец
исполнен. 2 по ГОСТ 28759.2.
4. Прокладка исполн. 1 по ГОСТ 28759.6. 5.
Болт по ОСТ
26-2037. 6. Гайка по ОСТ
26-2038
Рисунок 2
Таблица 1
Размеры в миллиметрах
|
Диаметр внутренний люка, Dв |
D* |
D1* |
Н* |
H1 |
H2 |
l |
S |
|||
|
МПа |
кгс/см2 |
исп. 1 |
исп. 2 |
|||||||
|
0,6 |
6 |
400 |
520 |
480 |
200 |
386 |
387 |
270 |
160 |
6 |
|
1,0 |
10 |
535 |
495 |
394 |
395 |
275 |
8 |
|||
|
1,6 |
16 |
404 |
405 |
280 |
||||||
|
0,6 |
6 |
450 |
570 |
530 |
402 |
403 |
290 |
190 |
||
|
1,0 |
10 |
590 |
550 |
412 |
413 |
295 |
||||
|
1,6 |
16 |
430 |
431 |
305 |
10 |
|||||
|
0,6 |
6 |
500 |
620 |
580 |
402 |
403 |
290 |
|
8 |
|
|
1,0 |
10 |
640 |
600 |
422 |
423 |
300 |
||||
|
1,6 |
16 |
430 |
431 |
305 |
10 |
|||||
|
0,3 |
3 |
600 |
720 |
680 |
220 |
464 |
465 |
330 |
215 |
8 |
|
0,6 |
6 |
474 |
475 |
335 |
||||||
|
1,0 |
10 |
|
|
482 |
483 |
340 |
10 |
|||
|
1,6 |
16 |
740 |
700 |
492 |
493 |
345 |
||||
|
0,3 |
3 |
700 |
820 |
780 |
250 |
510 |
511 |
370 |
250 |
|
|
0,6 |
6 |
530 |
531 |
380 |
8 |
|||||
|
1,0 |
10 |
840 |
800 |
528 |
529 |
10 |
||||
|
1,6 |
16 |
556 |
557 |
395 |
12 |
|||||
|
* Для справок |
||||||||||
Пример условного обозначения люка исполнения 1 диаметром Dв = 400 мм на условное давление 1,6 МПа с шифром материального исполнения 4:
Люк 1-400-1,6-4 ОСТ 26-2003-83
То же исполнение 2 при применении прокладки из фторопласта
Люк 2-400-1,6-4-Ф OCT 26-2003-83
4. Технические требования и маркировка по ОСТ 26-2011.
5. Масса люков указана в справочном приложении А.
Приложение А
(справочное)
Таблица А.1
Масса люков
|
Давление условное |
Диаметр внутренний люка, мм |
Масса, кг, при исполнении люка |
||
|
МПа |
кгс/см2 |
1 |
2 |
|
|
0,6 |
6 |
400 |
56,9 |
58,5 |
|
1,0 |
10 |
77,6 |
79,1 |
|
|
1,6 |
16 |
85,6 |
87,0 |
|
|
0,6 |
6 |
450 |
75,0 |
76,4 |
|
1,0 |
10 |
91,9 |
93,6 |
|
|
1,6 |
16 |
119,0 |
120,0 |
|
|
0,6 |
6 |
500 |
83,8 |
85,5 |
|
1.0 |
10 |
112,0 |
114,0 |
|
|
1,6 |
16 |
132,0 |
134,0 |
|
|
0,3 |
3 |
600 |
107,0 |
109,0 |
|
0,6 |
6 |
118,0 |
120,0 |
|
|
1.0 |
10 |
155,0 |
157,0 |
|
|
1.6 |
16 |
167,0 |
171,0 |
|
|
0,3 |
3 |
700 |
133,0 |
136,0 |
|
0,6 |
6 |
157,0 |
159,0 |
|
|
1,0 |
10 |
191,0 |
192,0 |
|
|
1,6 |
16 |
251,0 |
241,0 |
|
Примечание - Масса люков подсчитана при плотности стали 7,85 г/см3.
