OCT 26-2004-83

ОТРАСЛЕВОЙ СТАНДАРТ

ЛЮКИ ЗАГРУЗОЧНЫЕ СТАЛЬНЫХ
СВАРНЫХ СОСУДОВ И АППАРАТОВ

Конструкция



Предисловие

1. РАЗРАБОТАН Центральным конструкторским бюро нефтеаппаратуры (ЦКБН)

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ письмом министерства химического и нефтяного машиностроения от 23 мая 1983 г. № 11-10-4/740.

3. ЗАРЕГИСТРИРОВАН ВНИИКИ ГР № 8297525 от 16 сентября 1983 г.

4. ВЗАМЕН ОСТ 26-2004-77.

5. ПЕРЕИЗДАНИЕ 1994 г., июнь С ИЗМЕНЕНИЯМИ № 1; 2; 3; 4: 1 - ИУС № 3-1987 г., 2 - ИУС № 6-1989 г., 3 - ИУС № 12-1990 г., 4 - ИУС № 7; 8-1992 г.

6. СРОК ПЕРВОЙ ПРОВЕРКИ - 1997 г., периодичность проверки - 5 лет.



ЛЮКИ ЗАГРУЗОЧНЫЕ СТАЛЬНЫХ
СВАРНЫХ СОСУДОВ И АППАРАТОВ

Дата введения 1994-01-01

1. Область применения

Настоящий стандарт распространяется на люки загрузочные стальных сварных сосудов и аппаратов на условное давление от 0,25 до 1,6 МПа (от 2,5 до 16 кгс/см²) и температуру от минус 70 до 300 °С.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 3033-79 Болты откидные. Конструкция и размеры.

ГОСТ 15180-86 Прокладки плоские эластичные. Основные параметры и размеры.

ГОСТ 17475-80 Винты с потайной головкой. Конструкция и размеры.

OCT 26-2002-83 Люки с плоскими крышками стальных сварных сосудов и аппаратов. Конструкция.

OCT 26-2011-83 Люки стальных сварных сосудов и аппаратов. Общие технические требования.

ОСТ 26-2038-96 Гайки шестигранные для фланцевых соединений. Конструкция и размеры.

ОСТ 26-2042-96 Шайбы для фланцевых соединений. Конструкция и размеры.

(Измененная редакция. Изм. № 5).

3. Конструкция и основные размеры

3.1. Стандарт устанавливает конструкции люков следующих исполнений:

1 - с гладкой уплотнительной поверхностью;

2 - с уплотнительной поверхностью типа «шип-паз».

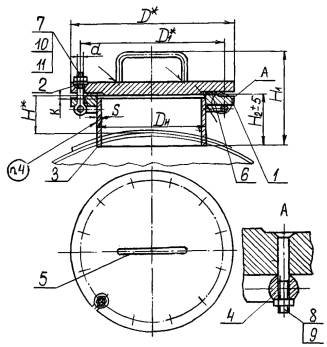

3.1. Конструкция и размеры люков исполнения 1 должны соответствовать указанным на рисунке 1 и в таблице 1.

1. Фланец. 2. Крышка. 3. Патрубок. 4. Полукольцо. 5. Ручка по ОСТ 26-2002. 6. Прокладка типа А по ГОСТ 15180.
7. Болт исполнение 1 по ГОСТ 3033. 8. Винт по ГОСТ 17475. 9. Гайка по ОСТ 26-2038. 10.
Гайка по ОСТ 26-2038. 11. Шайба по ОСТ 26-2042.

Рисунок 1

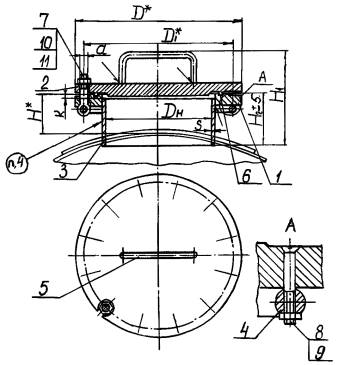

3.2. Конструкция и размеры люков исполнения 2 должны соответствовать указанным на рисунке 2 и в таблице 1.

1. Фланец. 2. Крышка. 3. Патрубок. 4. Полукольцо. 5. Ручка по ОСТ 26-2002. 6. Прокладка тип В по ГОСТ 15180.
7. Болт исполнения 1 по ГОСТ 3033. 8. Винт по ГОСТ 17475. 9. Гайка по ОСТ 26-2038.
10. Гайка по ОСТ 26-2038. 11. Шайба по ОСТ 26-2042.

Рисунок 2

Таблица 1

Размеры в миллиметрах

Пример условного обозначения люка исполнения 2 с условным проходом 100 мм на условное давление 1,6 МПа с шифром материального исполнения 4:

Люк 2-100-1,6-4 ОСТ 26-2004-83.

То же при применении фторопластовой прокладки:

Люк 2-100-1,6-4-Ф ОСТ 26-2004-83.

Пример условного обозначения патрубка люка с условным проходом 100 мм из стали марки 20:

Патрубок 100-20 ОСТ 26-2004-83.

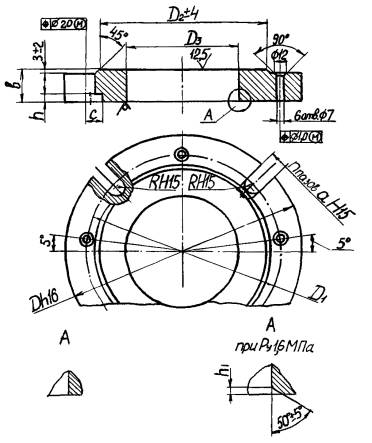

3.3. Конструкция и размеры фланцев люков исполнения 1, поз. 1, должны соответствовать указанным на рисунке 3 и в таблице 2.



Рисунок 3

Таблица 2

Размеры в миллиметрах

Пример условного обозначения фланца люка исполнения 1 с условным проходом 100 мм на условное давление 1,6 МПа из стали марки Ст3сп5:

Фланец 1-100-1,6 Ст3сп5     ОСТ 26-2004-83

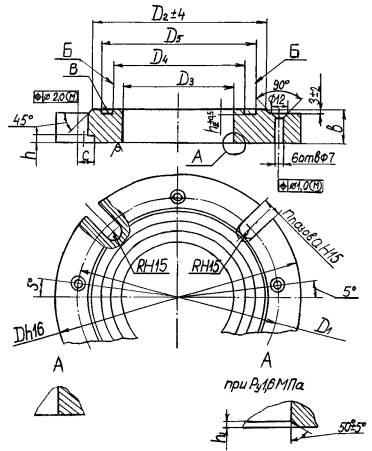

3.4. Конструкция и размеры фланцев люков исполнения 2, поз. 1, должны соответствовать указанным на рисунке 4 и в таблице 3.

Рисунок 4

Таблица 3

Размеры в миллиметрах

Примечание - указанный в скобках размер выполняют при применении прокладки из фторопласта.

Пример условного обозначения фланца люка исполнения 2 с условным проходом 100 мм на условное давление 1,6 МПа из стали марки 12X18H10T:

Фланец 2-100-1,6-12X18H10T OCT 26-2004-83.

То же при применении фторопластовой прокладки:

Фланец 2-100-1,6-12X18H10Т-ф ОСТ 26-2004-83.

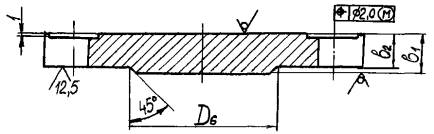

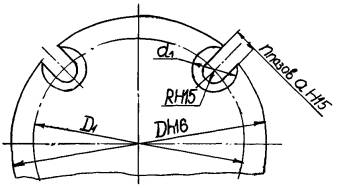

3.5. Конструкция и размеры крышек люков исполнения 1, поз. 2. должны соответствовать указанным на рисунке 5 и в таблице 4.

Рисунок 5

Таблица 4

Размеры в миллиметрах

(Измененная редакция. Изм. № 5).

Пример условного обозначения крышки люка исполнения 1 с условным проходом 100 мм на условное давление 1,6 МПа из стали марки Ст3сп5:

Крышка 1-100-1,6-Ст3сп5    ОСТ 26-2004-83

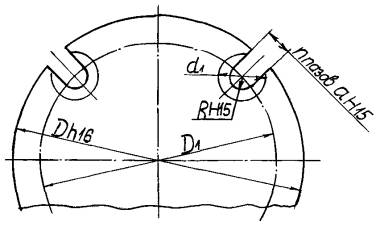

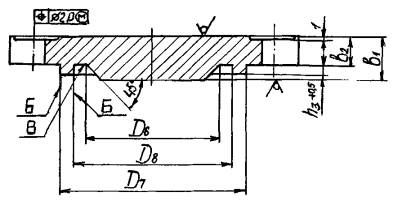

3.6. Конструкция и размеры крышек люков исполнения 2, поз. 2, должны соответствовать указанным на рисунке 6 и в таблице 5, а размеры D₇, D₈ и h₂ крышки при применении прокладки из фторопласта - указаны в таблице 5а.

Рисунок 6

Таблица 5

Размеры в миллиметрах

Пример условного обозначения крышки люка исполнения 2 с условным проходом 100 мм на условное давление 1,6 МПа из стали марки 12X18H10T:

Крышка 2-100-1,6-12X18H10T ОСТ 26-2004-83.

Тоже при применении фторопластовой прокладки:

Крышка 2-100-1,6-12X18H10Т-Ф OCT 26-2004-83

Таблица 5а

Размеры в миллиметрах

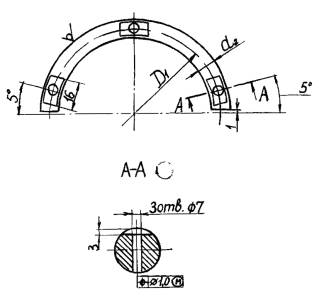

3.7.Конструкция и размеры полуколец, поз. 4, должны соответствовать указанным на рисунке 7 и в таблице 6.

Рисунок 7

Таблица 6

Размеры в миллиметрах

Пример условного обозначения полукольца с диаметром D₁ = 240 мм из стали марки 20:

Полукольцо 240-20 ОСТ 26-2004-83.

3.8. Шероховатость поверхностей Б (см. рисунки 4 и 6) не более , В не более .

Шероховатость поверхностей Б и В при применении прокладки из фторопласта - не более .

4. Технические требования и маркировка по ОСТ 26-2011.

5. Масса люков и их деталей указана в справочном приложении А.



Приложение А
(справочное)

Таблица А.1

Масса люков и их деталей

Примечание - Масса люков и их деталей подсчитана при плотности стали 7,85 г/см³.
