Отраслевой стандарт

Тарелки ТСН-2 и ТСН-3 колонных аппаратов

Конструкция и размеры

ОСТ 26-705-79

Взамен ОСТ 26-705-73

Письмом Министерства химического и нефтяного машиностроения

11-10-4/1227 от 29.06.1979 г.

Срок действия

с 01.01 1980 г.

до 01.01 1985 г.

1. Настоящий стандарт распространяется на стальные насадочные тарелки ТСН-2 и ТСН-3 колонных аппаратов диаметром от 400 до 2800 мм, заполняемых насадкой с нефиксированной поверхностью контакта, применяемых в химической, нефтехимической, нефтеперерабатывающей и других смежных отраслях промышленности. Тарелки ТСН-2 предназначены для перераспределения жидкости по высоте колонного аппарата. Тарелки ТСН-3 предназначены для питания колонного аппарата.

2. Техническая характеристика тарелок приведена в табл. 1.

Конструкция и размеры тарелок должны соответствовать черт. 1 - 5 и табл. 2.

Техническая характеристика тарелок

Таблица 1

D, мм

Сводное сечение колонны, м2

Рабочее сечение тарелки, м2

Тарелка

ТСН-2

ТСН-3

Сечение слива, м2

Максимально допустимая нагрузка по жидкости, м32×ч

Количество отверстий слива жидкости, n1, шт.

Сечение слива, м2

Максимально допустимая нагрузка по жидкости, м32×ч

Количество отверстий слива жидкости, n1, шт.

400

0,126

0,080

0,0078

195

4

0,0073

180

8

600

0,283

0,113

0,0151

165

0,0127

145

800

0,503

0,181

0,0326

200

0,0313

190

10

1000

0,785

0,264

0,0471

190

6

0,0391

175

12

1200

1,130

0,478

0,0793

220

0,0703

190

18

1400

1,539

0,754

0,1440

320

0,1249

250

22

1600

2,010

1,075

0,2421

330

0,2112

280

26

1800

2,545

270

240

2000

3,141

1,474

0,3430

300

8

0,3125

270

30

2200

3,801

1,936

0,4665

335

0,4268

305

34

2500

4,909

2,460

0,6070

365

0,5589

310

38

2800

6,158

3,141

0,7740

345

0,7261

320

42

Тарелки ТСН-2 диаметром от 400 до 800 мм

S = 2,5 для углеродистой стали, S = 1,6 для коррозионностойкой стали и титана

1 - основание тарелки (сб. ед.), 2 - сборник, 3 - кронштейн, 4 - болт М12´20 ГОСТ 7798-70, 5 - гайка М12 ГОСТ 5916-70, 6 - шайба 12 ГОСТ 11371-78

Черт. 1

Тарелки ТСН-2 диаметром от 1000 до 2800 мм

S = 2,5 для углеродистой стали, S = 1,6 для коррозионностойкой стали и титана

1 - основание тарелки (сб. ед.), 2 - сборник, 3 - кронштейн, 4 - болт М12´20 ГОСТ 7798-70, 5 - гайка М12 ГОСТ 5916-70, 6 - шайба 12 ГОСТ 11371-78

Черт. 2

Тарелка ТСН-3 диаметром 400 мм

S = 2,5 для углеродистой стали, S = 1,6 для коррозионностойкой стали и титана

1 - основание тарелки (сб. ед.), 2 - приемник, 3 - кронштейн, 4 - болт специальный, 5 - гайка М12 ГОСТ 5916-70, 6 - шайба 12 ГОСТ 11371-78

Черт. 3

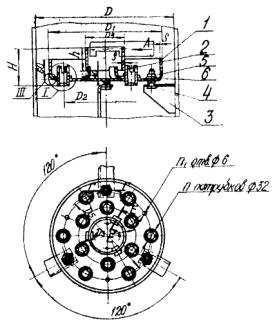

Тарелки ТСН-3 диаметром 600 и 800 мм

S = 2,5 для углеродистой стали, S = 1,6 для коррозионностойкой стали и титана

1 - основание тарелки (сб. ед.), 2 - приемник, 3 - кронштейн, 4 - болт специальный, 5 - гайка М12 ГОСТ 5916-70, 6 - шайба 12 ГОСТ 11371-78

Черт. 4

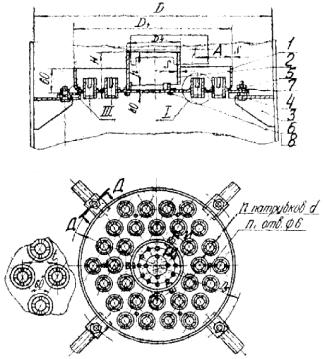

Тарелки ТСН-3 диаметром от 1000 до 2800 мм

S = 2,5 для углеродистой стали, S = 2 для коррозионностойкой стали и титана

1 - основание тарелки (сб. ед.), 2 - приемник (сб. ед), 3 - кронштейн, 4 - болт специальный, 5 - гайка М12 ГОСТ 5916-70, 6 - гайка М10 ГОСТ 5916-70, 7 - шайба 12 ГОСТ 11371-78, 8 - шайба 10 ГОСТ 11371-78.

Черт. 5

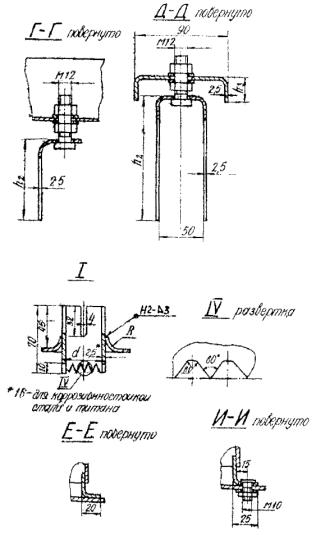

Черт. 6

Черт. 7.

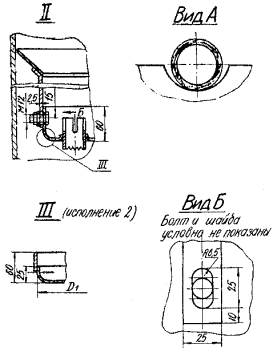

Основные размеры

размеры в мм                                                                                          Таблица 2

D

D1

D2

D3

D4

D5

ТСН-2

ТСН-3

ТСН-2

ТСН-3

H

h

h1

h

h2

h3

400

320

245

200

-

260

170

165

40

50

100

80

-

600

380

295

195

130

460

320

110

130

20

800

480

380

235

160

560

370

160

1000

580

-

-

190

660

500

185

210

210

120

1200

780

220

860

215

150

120

1400

980

260

1060

1600

1170

310

1250

610

215

310

1800

710

315

2000

1370

330

1450

245

180

150

30

2200

1570

360

1650

2500

1770

400

1850

830

265

365

380

200

2800

2000

410

2080

865

400

3000

2200

420

2800

продолжение табл. 2

D

Патрубок жидкостной

R

Масса, кг, не более

d, мм

t, мм

Количество зубцов, шт.

Количество n, шт.

ТСН-2

ТСН-3

ТСН-2

ТСН-3

400

32

-

5

13

12

6

5,8

5,6

600

25

21

11,5

7,4

800

45

7

24

8

16,5

10,7

1000

80

37

30

27,5

13,8

1200

61

54

37,0

23,5

1400

110

96

49,0

35,5

1600

57

95

9

12

65,0

52,0

1800

73,0

2000

156

142

107,0

68,5

2200

212

194

132,0

90,0

2500

276

254

168,0

114,0

2800

352

330

211,0

145,0

3000

358

Расчет массы тарелок произведен при плотности стали 7,85 г/см3.

Пример условного обозначения перераспределительной тарелки ТСН-2 диаметром 1600 мм из стали 12Х18Н10Т:

Тарелка ТСН-2-1600-12Х18Н10Т ОСТ 26-79

То же для тарелки ТСН-3

Тарелка ТСН-3-1600-12Х18Н10Т ОСТ 26-79

3. Тарелки должны изготовляться в соответствии с требованиями настоящего стандарта, техническими требованиями ОСТ 26-291-71, по рабочим чертежам, утвержденным в установленном порядке.

4. Технологический расчет тарелок должен производиться по действующей нормативно-технической документации.

5. Выбор типов и конструктивных элементов швов сварных соединений производит завод-изготовитель в соответствии с действующей нормативно-технической документацией, утвержденной в установленном порядке.

6. Тарелки должны изготовляться из сталей марок: ВСт3сп, ВСт3пс, Ст3кп по ГОСТ 380-71; 10кп, 08кп по ГОСТ 380-71; 10кп, 08кп по ГОСТ 1050-74; 12Х18Н10Т, 10Х17Н13М2Т, 08Х22Н6Т, 08Х18Г8Н2Т, 08Х21Н6М2Т, 08Х13 по ГОСТ 5632-72; ВТ1-0 ОСТ 190024-71, ОСТ 190218-76. По согласованию с заводом-изготовителем допускается применение других марок сталей с механическими свойствами, обеспечивающими изготовление и эксплуатацию тарелок.

7. Болты и шпильки для тарелок из углеродистых сталей должны изготовляться из стали марки 08Х13, а гайки - из стали марки 08Х13 или 20Х13 по ГОСТ 5632-72.

Для тарелок из коррозионностойких сталей материал болтов, шпилек, гаек должен соответствовать материалу тарелок.

8. Высота отбортовки и диаметр отверстий под патрубки устанавливаются технологически.

9. Допускается изготовление оснований тарелок ТСН-2 и ТСН-3 сварными согласно выноске III, исполнения 2 черт. 7.

10. Материал прокладок для разъемных тарелок паронит по ГОСТ 480-71.

11. При изготовлении тарелок из сплава ВТ1-0 приварку патрубков производить без отбортовки основания тарелки.

12. В технически обоснованных случаях допускается изготовление тарелок диаметром от 1000 до 2800 мм разборными.

Рекомендуемая конструкция разборных тарелок приведена в приложениях 1, 2, 3.

Приложение 1

Рекомендуемое

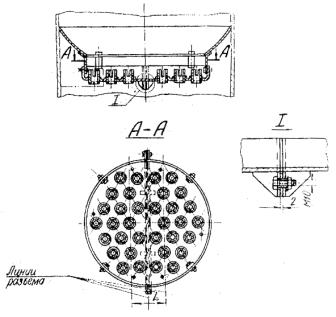

Конструкция разборной тарелки ТСН-2Р

Примечание: Патрубки, попадающие в разъем, вычитаются из общего количества.

Приложение 2

Рекомендуемое

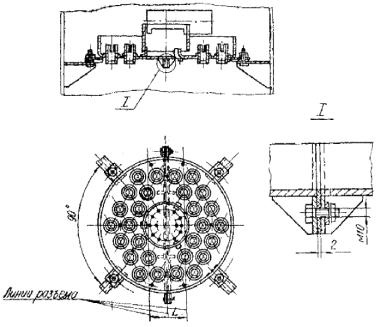

Конструкция разборной тарелки ТСН-3Р

Примечание: Патрубки, попадающие в разъем, вычитаются из общего количества.

Приложение 3

Справочное

Конструкция и размеры фланцев разъемных тарелок типа ТСН-2 и ТСН-3

Размеры в мм

D

L

l

l1

l2

l3

Количество косынок на фланце

h

Количество фланцев

Масса фланцев, кг, не более

1000

-

685

585

37,5

132,5

2

9

2

2,94

1200

885

785

67,5

162,5

10

3,89

1400

1085

985

97,5

192,5

3

11

4,60

1600

380

1210

1110

90,0

185,0

4

12

4

5,28

1800

1215

1115

92,5

202,5

2000

475

1425

1325

127,5

222,5

13

6,08

2200

1625

1525

87,5

182,5

5

15

6,8

2500

855

1825

1725

47,5

142,5

6

17

6

7,89

2800

950

1945

1845

37,5

132,5

7

18

8,23

Примечания: 1. Допускается изготовление фланцев сварной конструкции.

2. Масса фланцев указана при плотности стали 7,85 г/см3.
