ГОСТ 5916-70
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЙКИ
ШЕСТИГРАННЫЕ НИЗКИЕ
КЛАССА ТОЧНОСТИ В
КОНСТРУКЦИЯ И РАЗМЕРЫ
|
|
Москва
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ГАЙКИ ШЕСТИГРАННЫЕ НИЗКИЕ Конструкция и размеры Hexagon
lock-nuts, product grade В. |
ГОСТ |
Дата введения 01.01.72
в части размера «под ключ» S = 13 мм 01.01.73
1. Настоящий стандарт распространяется на шестигранные низкие гайки класса точности В с диаметром резьбы от 1 до 48 мм.
(Измененная редакция, Изм. № 4).

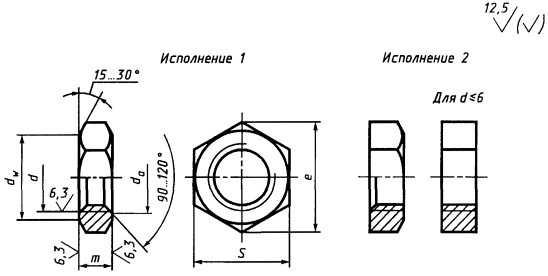

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
(Измененная редакция, Изм. № 2-7).
(Измененная редакция, Изм. № 2, 4).
3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1.
3б. Допустимые дефекты поверхностей гаек и методы контроля - по ГОСТ 1759.3.
3а, 3б. (Введены дополнительно, Изм. № 5).
4. (Исключен, Изм. № 5).
5. Технические требования - по ГОСТ 1759.0*.
____________
* На территории Российской Федерации в части маркировки действуют ГОСТ Р 52627-2006, ГОСТ Р 52628-2006.
6. (Исключен, Изм. № 2).
7. Масса гаек указана в приложении 1.
8. (Исключен, Изм. № 4).
мм
|
(1) |
(1,4) |
1,6 |
2 |
2,5 |
3 |
(3,5) |
4 |
5 |
6 |
8 |
10 |
12 |
(14) |
16 |
(18) |
20 |
(22) |
24 |
(27) |
30 |
36 |
42 |
48 |
||
|
Шаг резьбы |
крупный |
0,25 |
0,3 |
0,35 |
0,4 |
0,45 |
0,5 |
0,6 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
||||
|
мелкий |
- |
1 |
1,25 |
1,5 |
2 |
3 |
|||||||||||||||||||
|
Размер «под ключ» S |
3,2 |
4 |
5 |
5,5 |
6 |
7 |
8 |
10 |
13 |
16 |
18 |
21 |
24 |
27 |
30 |
34 |
36 |
41 |
46 |
55 |
65 |
75 |
|||
|
Диаметр описанной окружности е, не менее |
3,3 |
4,2 |
5,3 |
5,9 |
6,4 |
7,5 |
8,6 |
10,9 |
14,2 |
17,6 |
19,9 |
22,8 |
26,2 |
29,6 |
33,0 |
37,3 |
39,6 |
45,2 |
50,9 |
60,8 |
71,3 |
82,6 |
|||
|
dа |
не менее |
1,0 |
1,4 |
1,6 |
2 |
2,5 |
3,0 |
3,5 |
4,0 |
5,0 |
6,0 |
8,0 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 |
|
не более |
1,15 |
1,61 |
1,84 |
2,30 |
2,9 |
3,45 |
4,00 |
4,60 |
5,75 |
6,75 |
8,75 |
10,8 |
13,0 |
15,1 |
17,3 |
19,4 |
21,6 |
23,8 |
25,9 |
29,2 |
32,4 |
38,9 |
45,4 |
51,8 |
|
|
dw, не менее |
2,9 |
3,6 |
4,5 |
5,0 |
5,4 |
6,3 |
7,2 |
9,0 |
11,7 |
14,5 |
16,5 |
19,2 |
22,0 |
24,8 |
27,7 |
31,4 |
33,2 |
38,0 |
42,7 |
51,1 |
59,9 |
69,4 |
|||
|
Высота т (h14 для d £ 12; h15 для М12 < d £ М18; h16 для d > M18) |
0,8 |
1,0 |
1,2 |
1,6 |
1,8 |
2,0 |
2,2 |
2,7 |
3,2 |
4,0 |
5,0 |
6,0 |
7,0 |
8,0 |
9,0 |
10,0 |
11,0 |
12,0 |
13,5 |
15,0 |
18,0 |
21,0 |
24,0 |
||
Примечания:
1. Размеры гаек, заключенные в скобки, применять не рекомендуется.
2. Предельные отклонения высоты гаек M1-М6, изготавливаемых вырубкой, - по соответствующим стандартам на материал.
3. Допускается изготавливать гайки с размерами, указанными в приложении 2.
Пример условного обозначения гайки исполнения 1 с диаметром резьбы d = 12 мм, с размером «под ключ» S = 18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 04, без покрытия:
Гайка М12-6Н.04 (S18) ГОСТ 5916-70
То же, исполнения 2, с размером «под ключ» S = 19 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 05, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:
Гайка 2М12´1,25-6Н.05.40Х.016 ГОСТ 5916-70
Справочное
Масса стальных гаек (исполнение 1) с крупным шагом резьбы
|
Номинальный диаметр резьбы d, мм |
Теоретическая масса 1000 шт. гаек, кг » |
Номинальный диаметр резьбы d, мм |
Теоретическая масса 1000 шт. гаек, кг » |
Номинальный диаметр резьбы d, мм |
Теоретическая масса 1000 шт. гаек, кг » |
|
1 |
0,037 |
5 |
0,656 |
20 |
35,53 |
|
1,4 |
0,038 |
6 |
1,254 |
22 |
50,01 |
|
1,6 |
0,057 |
8 |
2,667 |
24 |
59,79 |
|
2 |
0,074 |
10 |
5,020 |
27 |
88,06 |
|
2,5 |
0,163 |
12 |
6,840 |
30 |
127,15 |
|
3 |
0,218 |
14 |
11,67 |
36 |
216,99 |
|
3,5 |
0,276 |
16 |
17,68 |
42 |
360,63 |
|
4 |
0,431 |
18 |
25,98 |
48 |
558,12 |
Для определения массы гаек из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни.
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 3, 4, 6).
ПРИЛОЖЕНИЕ 2
Справочное
Размеры в мм
|
Номинальный диаметр резьбы d |
10 |
12 |
14 |
22 |
|
Размер «под ключ» S |
17 |
19 |
22 |
32 |
|
Диаметр описанной окружности е, не менее |
18,7 |
20,9 |
23,9 |
35,0 |
|
dw, не менее |
15,5 |
17,2 |
20,1 |
29,5 |
|
Теоретическая масса 1000 шт. гаек (исполнение 1) с крупным шагом резьбы, кг » |
6,110 |
8,304 |
13,66 |
40,43 |
ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 6; измененная редакция, Изм. № 7).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 12.08.70 № 178
3. Стандарт полностью соответствует СТ СЭВ 3685-82
4. ВЗАМЕН ГОСТ 5916-62
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
3б |
|||
|
3а |
6. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
7. ИЗДАНИЕ (февраль 2010 г.) с Изменениями № 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95)
