отраслевой СТАНДАРТ

Тарелки ситчатые колонных аппаратов.
Тип и параметры. Конструкция и размеры.

ОСТ 26-805-73

Министерство химического и нефтяного машиностроения

Москва

РАЗРАБОТАН Украинским научно-исследовательским и конструкторским институтом химического машиностроения (УКРНИИХИММАШем)

Зам. директора по научной работе Перцев Л.П.

Руководитель темы Коробчанская Л.И.

ВНЕСЕН Главным управлением химического машиностроения

начальник Главка Бодров Д.М.

Главным управлением нефтеперерабатывающего и нефтехимического машиностроения

Начальник Главка Плышевский В.В.

Подготовлен к утверждению Центральным проектно-конструкторским и технологическим бюро научной организации производства, труда и управления (ЦПКТБ НОТ)

Начальник ЦПКТБ НОТ Серб П.Ф.

Зав. отделом стандартизации Кричевский М.Ю.

Отделом стандартизации научно-исследовательского института химического машиностроения (НИИХИММАш)

Нач. отдела Дюкин В.В.

Руководитель темы Власова К.А.

Отделом стандартизации научно-исследовательского института нефтяного машиностроения (ВНИИНЕФТЕМАШ)

Зав. отделом стандартизации Егоров Л.Н.

Руководитель темы

Согласован Управлением по ремонту предприятий химической промышленности и оборудования Министерства химической промышленности.

Зам. нач. управления Белан А.С.

Главным управлением оборудования Министерства нефтехимической промышленности

Нач. главного управления Штангей В.Г.

УТВЕРЖДЕН Техническим управлением Министерства химического и нефтяного машиностроения

Начальник технического управления Васильев А.М.

Введен в действие 1 апреля 1976 г.

Согласовано:

Нач. Управления по ремонту предприятий химической промышленности и оборудования

/Топчин Б.И./

Утверждаю:

Нач. технического Управления

/Васильев А.М./

Отраслевой стандарт

Тарелки ситчатые колонных аппаратов. Типы и параметры. Конструкция и размеры.

ОСТ 26-805-73

Взамен ОН 26-01-99-69

Приказом № 152

от 14 декабря 1973 г.

Срок введения установлен

с 1 апреля 1976 г.

1. Настоящий стандарт распространяется на тарелки ситчатые однопоточные и двухпоточные колонных аппаратов диаметром от 400 до 3600 мм, применяемых в химической нефтехимической и других смежных отраслях промышленности.

2. Тарелки ситчатые должны изготовляться типов, приведенных в таблице.

Таблица 1

Тип	Условное обозначение типа	Диаметр колонного аппарата D, мм	Область применения
Тарелки ситчатые неразборные однопоточные	ТС	400, 500, 600, 800	не ограничено
Тарелки ситчатые разборные однопоточные	ТС-Р	1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400, 2600, 2800, 3000, 3200, 3400, 3600	для аппаратов, работающих под вакуумом и атмосферным давлением.
Тарелки ситчатые разборные однопоточные	ТС-Р2	1200, 1400, 1600, 1800, 2000, 2200, 2400, 2600, 2800, 3000, 3200, 3400, 3600	для аппаратов, работающих под давлением, а также в процессах абсорбции.
Тарелки ситчатые разборные двухпоточные с центральным сливом и с боковым сливом	ТС-РЦ	1400, 1600, 1800, 2000, 2200, 2400, 2600, 2800, 3000, 3200, 3400, 3600	не ограничено
	ТС-РБ		не ограничено

3. Расстояния между тарелками Н_т в колонных аппаратах принимаются:

Тип	Н_т, мм
ТС	200, 250, 300, 350, 400, 450, 500
ТС-Р, ТС-Р2, ТС-РБ, ТС-РЦ	300, 400, 500, 600, 700, 800, 900, 1000, 1200

4. Основные параметры приведены

для тарелок ТС и ТС-Р, ТС-Р2 в табл. 2

для тарелок ТС-РЦ и ТС-РБ в табл. 3.

5. Конструкция и основные размеры должны соответствовать:

- для тарелок ТС черт. 12 табл. 4

- для тарелок ТС-Р и ТС-Р2 черт. 3, 4, 5, 6 табл. 5

- для тарелок ТС-РЦ и ТС-РБ черт. 7, 8, 9, 10, 11 табл. 6

Основные параметры тарелок типа ТС и ТС-Р, ТС-Р2

Таблица 2

D, мм	Свободное сечение колонны Fк, м²	Рабочее сечение тарелки Fa,м²	d, мм				Сечение перелива Fсл, м²	Относительная площадь перелива Fсл/Fк×100 %	Lсл, мм	Тип	Масса, кг
			3	4	5	8
			t, мм
			от 7 до 12	от 8 до 13	от 10 до 18	от 16 до 25
			Относительное свободное сечение тарелки Fэк, %
400	0,126	0,051	от 6,62 до 2,26	от 9,10 до 2,56	от 9,40 до 2,78	от 9,10 до 3,70	0,004	3,81	302	ТС	8,2
500	0,198	0,089	от 7,57 до 2,62	от 10,30 до 2,93	от 10,30 до 3,18	от 10,30 до 4,22	0,100	3,60	400		10,0
600	0,280	0,140	от 8,20 до 2,80	от 11,20 до 3,20	от 11,20 до 3,46	от 11,20 до 4,60	0,100	4,30	480		13,6
800	0,310	0,410	от 10,25 до 3,49	от 14,00 до 3,96	от 13,90 до 4,30	от 14,00 до 5,70	0,016	4,10	570		21,0
1000	0,785	0,713	от 10,0 до 3,38	от 13,60 до 3,86	от 13,60 до 4,20	от 13,60 до 5,55	0,036	4,60	800		41,5
1200	1,130	1,010	от 8,10 до 2,75	от 11,10 до 3,13	от 11,10 до 3,40	от 11,10 до 4,50	0,080	5,30	722	ТС-Р	62,0
1200	1,130	0,896	от 7,65 до 2,60	от 10,40 до 2,97	от 10,40 до 3,23	от 10,40 до 4,28	0,117	10,53	884	ТС-Р2	58,0
1400	1,340	1,368	от 8,50 до 3,48	от 13,90 до 3,96	от 13,90 до 4,30	от 13,90 до 3,71	0,087	5,85	860	ТС-Р	72,0
1400	1,340	1,072	от 8,50 до 3,23	от 12,90 до 3,67	от 12,90 до 3,99	от 12,90 до 5,29	0,234	19,20	1135	ТС-Р2	73,0

Продолжение табл. 2

D, мм	Свободное сечение колонны Fк, м²	Рабочее сечение тарелки Fa, м²	d, мм				Сечение перелива Fсл, м²	Относительная площадь перелива Fсл/Fк×100 %	Lсл, мм	Тип	Масса, кг
			3	4	5	8
			t, мм
			от 7 до 12	от 8 до 15	от 10 до 18	от 15 до 25
			Относительное свободное сечение тарелки Fэк, %
1600	2,01	1,834	от 10,40 до 3,58	от 14,70 до 4,06	от 14,70 до 4,42	от 14,70 до 5,86	0,088	4,40	795	ТС-Р	89,0
1600	2,01	1,426	от 10,30 до 3,50	от 14,10 до 3,98	от 14,10 до 4,32	от 14,10 до 5,74	0,292	14,50	1280	ТС-Р2	85,0
1800	2,54	2,294	от 13,80 до 4,70	от 18,80 до 5,34	от 18,80 до 5,80	от 18,80 до 7,69	0,123	4,85	1050	ТС-Р	115,0
1800	2,54	1,640	от 13,20 до 4,50	от 18,00 до 5,14	от 18,00 до 5,57	от 18,00 до 7,40	0,450	17,70	1520	ТС-Р2	96,5
2000	3,14	2,822	от 11,60 до 3,95	от 15,80 до 4,50	от 15,80 до 4,89	от 15,80 до 6,49	0,159	5,06	1190	ТС-Р	120,0
2000	3,14	2,090	от 8,20 до 2,78	от 11,40 до 3,17	от 11,40 до 3,44	от 11,40 до 4,57	0,525	16,70	1660	ТС-Р2	107,0
2200	3,80	3,478	от 13,30 до 4,48	от 17,90 до 5,08	от 17,90 до 5,52	от 17,90 до 7,32	0,161	4,25	1240	ТС-Р	138,0
2200	3,80	2,460	от 7,90 до 2,68	от 10,70 до 3,06	от 10,70 до 3,32	от 10,70 до 4,37	0,670	15,00	1850	ТС-Р2	137,0
2400	4,52	3,900	от 11,10 до 3,78	от 15,30 до 4,29	от 15,30 до 4,62	от 15,30 до 6,18	0,317	6,90	1570	ТС-Р	172,0
2400	4,52	2,960	от 9,20 до 6,12	от 12,50 до 3,59	от 12,50 до 3,85	от 12,50 до 5,11	0,770	17,00	2000	ТС-Р2	162,5
2600	5,30	4,784	от 12,20 до 4,17	от 16,70 до 4,73	от 16,70 до 5,30	от 16,70 до 6,81	0,258	4,88	1540	ТС-Р	200,0
2600	5,30	3,270	от 7,50 до 2,58	от 10,40 до 2,90	от 10,40 до 3,15	от 10,40 до 4,18	1,015	19,20	2250	ТС-Р2	188,0
2800	6,16	5,640	от 13,70 до 4,65	от 18,60 до 5,28	от 18,60 до 5,73	от 18,60 до 7,60	0,260	4,20	1575	ТС-Р	218,0
2800	6,16	3,960	от 7,75 до 2,64	от 10,50 до 2,99	от 10,50 до 3,26	от 10,50 до 4,32	1,100	17,90	2385	ТС-Р2	189,0
3000	7,06	6,430	от 12,50 до 4,27	от 17,10 до 4,83	от 17,10 до 5,25	от 17,10 до 6,96	0,315	4,40	1715	ТС-Р	340,0
3000	7,06	4,520	от 5,50 до 1,87	от 7,50 до 2,12	от 7,46 до 2,31	от 7,50 до 3,06	1,270	18,00	2610	ТС-Р2	220,0
3200	8,040	7,268	от 13,00 до 4,42	от 17,70 до 5,02	от 17,10 до 5,43	от 17,70 до 7,23	0,385	4,70	1860	ТС-Р	265,0
3200	8,040	5,030	от 8,70 до 2,96	от 11,80 до 3,37	от 11,80 до 3,65	от 11,80 до 4,85	1,505	18,70	2740	ТС-Р2	255,0
3400	9,06	8,308	от 11,90 до 4,07	от 16,30 до 4,61	от 16,30 до 5,00	от 16,30 до 6,64	0,376	4,15	1905	ТС-Р	290,0
3400	9,06	5,880	от 9,20 до 3,12	от 12,50 до 3,56	от 12,50 до 3,86	от 12,50 до 5,13	1,590	17,60	2870	ТС-Р2	270,0
3600	10,200	9,000	от 11,90 до 4,05	от 16,20 до 4,60	от 16,20 до 5,00	от 16,20 до 6,64	0,590	5,70	2240	ТС-Р	305,0
3600	10,200	5,300	от 8,11 до 2,76	от 11,10 до 3,13	от 11,10 до 3,40	от 11,10 до 4,52	1,950	19,10	3100	ТС-Р2	295,0

Примечания:

1. Шаг расположения отверстий принимается в указанных пределах через 1 мм.

2. Величины относительных свободных сечений тарелки в зависимости от шага и диаметра отверстий приведены в рекомендуемом приложении табл. 1.

3. В таблице указана масса при шаге между отверстиями 10 мм, диаметре отверстий 3 мм. Расстояние между тарелками для от Æ 400 до 1000 Н_т = 300, для от Æ 1200 до 3600 Н_т = 500 мм. Плотность при подсчете массы 7,85.

Основные параметры тарелок типа ТС-РЦ, ТС-РБ

Таблица 3

D, мм	Свободное сечение колонны Fк, м²	Рабочее сечение тарелки Fa,м²	d, мм				Сечение перелива Fсл, м²	Относительная площадь перелива Fсл/Fк×100 %	Lсл, мм	Тип	Масса, кг
			3	4	5	8
			t, мм
			от 7 до 12	от 8 до 15	от 10 до 18	от 16 до 25
			Относительное свободное сечение тарелки Fэк, %
1400	1,54	1,078	от 6,82 до 2,32	от 9,28 до 2,64	от 9,28 до 2,86	от 9,28 до 3,80	0,211	13,7	2340	ТС-РЦ	123,0
1400	1,54	1,078	от 6,82 до 2,32	от 9,28 до 2,64	от 9,28 до 2,86	от 9,28 до 3,80	0,251	16,3	1932	ТС-РБ	119,0
1600	2,01	1,440	от 7,48 до 2,55	от 10,18 до 2,89	от 10,18 до 3,14	от 10,18 до 4,17	0,259	12,9	2740	ТС-РЦ	140,0
1600	2,01	1,440	от 7,48 до 2,55	от 10,18 до 2,89	от 10,18 до 3,14	от 10,18 до 4,17	0,311	15,4	2220	ТС-РБ	134,0
1800	2,54	1,928	от 8,81 до 2,99	от 11,99 до 3,41	от 11,99 до 3,70	от 11,99 до 4,91	0,277	10,9	3150	ТС-РЦ	157,0
1800	2,54	1,928	от 8,81 до 2,99	от 11,99 до 3,41	от 11,99 до 3,70	от 11,99 до 4,91	0,334	13,2	2304	ТС-РБ	149,0
2000	3,14	2,20	от 9,26 до 3,15	от 12,60 до 3,58	от 12,60 до 3,89	от 12,60 до 5,16	0,404	12,8	3550	ТС-РЦ	208,0
2000	3,14	2,20	от 9,26 до 3,15	от 12,60 до 3,58	от 12,60 до 3,89	от 12,60 до 5,16	0,536	17,1	2792	ТС-РБ	199,0
2200	3,80	2,920	от 9,54 до 3,28	от 13,13 до 3,73	от 13,13 до 4,05	от 13,13 до 5,38	0,426	11,2	3950	ТС-РЦ	263,0
2200	3,80	2,920	от 9,54 до 3,28	от 13,13 до 3,73	от 13,13 до 4,05	от 13,13 до 5,38	0,464	12,2	2770	ТС-РБ	251,0
2400	4,52	3,618	от 10,48 до 3,56	от 14,26 до 4,05	от 14,26 до 4,40	от 14,26 до 5,84	0,444	9,8	4350	ТС-РЦ	360,0
2400	4,52	3,618	от 10,48 до 3,56	от 14,26 до 4,05	от 14,26 до 4,40	от 14,26 до 5,84	0,458	10,1	2824	ТС-РБ	280,0
2600	5,30	4,032	от 9,93 до 3,38	от 13,50 до 3,84	от 13,50 до 4,17	от 13,50 до 5,53	0,582	11,0	4750	ТС-РЦ	305,0
2600	5,30	4,032	от 9,93 до 3,38	от 13,50 до 3,84	от 13,50 до 4,17	от 13,50 до 5,53	0,696	13,2	3368	ТС-РБ	288,0
2800	6,16	4,857	от 10,62 до 3,61	от 14,46 до 4,11	от 14,46 до 4,46	от 14,46 до 5,92	0,629	10,2	5150	ТС-РЦ	360,0
2800	6,16	4,857	от 10,62 до 3,61	от 14,46 до 4,11	от 14,46 до 4,46	от 14,46 до 5,92	0,674	10,9	3412	ТС-РБ	358,0
3200	8,04	5,604	от 8,33 до 3,17	от 12,70 до 3,61	от 12,70 до 3,92	от 12,70 до 5,20	1,064	13,2	5950	ТС-РЦ	525,0
3200	8,04	5,604	от 8,33 до 3,17	от 12,70 до 3,61	от 12,70 до 3,92	от 12,70 до 5,20	1,372	17,1	4446	ТС-РБ	488,0
3600	10,20	7,325	от 9,93 до 3,39	от 13,50 до 3,86	от 13,50 до 4,19	от 13,50 до 5,56	1,273	12,5	6750	ТС-РЦ	600,0
3600	10,20	7,325	от 9,93 до 3,39	от 13,50 до 3,86	от 13,50 до 4,19	от 13,50 до 5,56	1,582	15,5	4896	ТС-РБ	575,0

Примечания:

1. Шаг расположения отверстий принимается в указанных пределах через 1 мм.

2. Величины относительных свободных сечений тарелки в зависимости от шага и диаметра отверстий приведены в рекомендуемом приложении табл. 2.

3. В таблице указана масса при шаге между отверстиями 10 мм, диаметре отверстий 3 мм и расстоянии между тарелками Н_т = 500 мм. Плотность при подсчете массы 7,85.

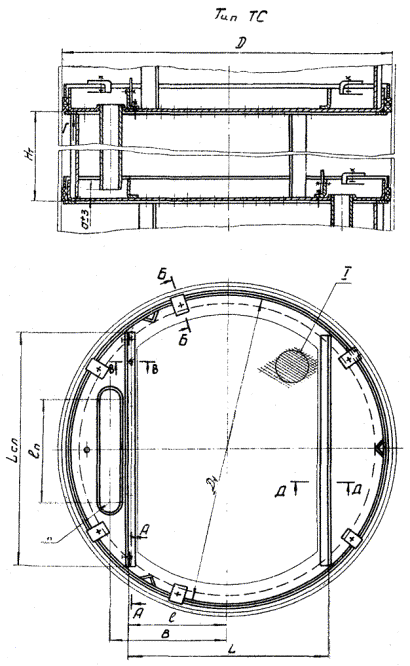

Черт. 1.

Сечения и выносные элементы показаны на черт. 2

1. Основание тарелки

2. Перегородка сливная

3. Скоба

4. Щиток

5. Кольцо прижимное

6. Шнур АСÆ10 ГОСТ 5152-66

7. Гайка М10 ГОСТ 5916-70

8. Шайба 10 ГОСТ 11371-68

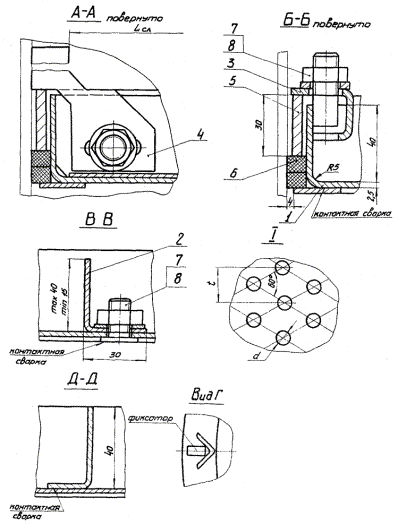

Черт. 2

Примечание: Для тарелок Æ 400 и 500 мм основание должно выполняться из листа толщиной 1,6 мм.

Таблица 4

мм

D	D₁	L	B	l	l_п	a	R	Применяемость
400	380	215	140	110	140	22	15
500	480	275	185	140	100		25
600	580	345	220	175	200		25
800	780	485	300	250	310	25	30

Типы ТС-Р, ТС-Р2 диаметры от 1000 до 2000 мм.

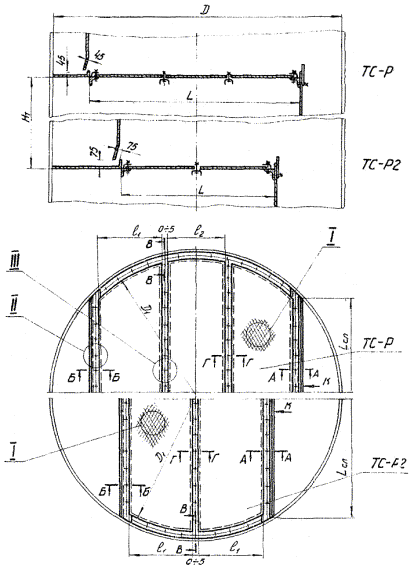

Черт. 3

Сечения и выносные элементы тарелок показаны на черт. 5, 6.

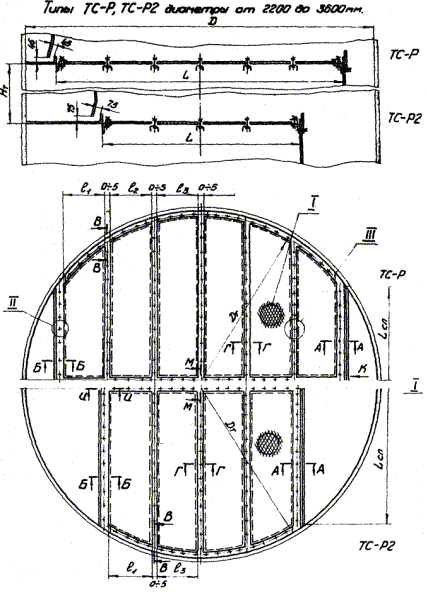

Черт. 4

Сечение и выносные элементы тарелок показаны на черт. 5, 6.

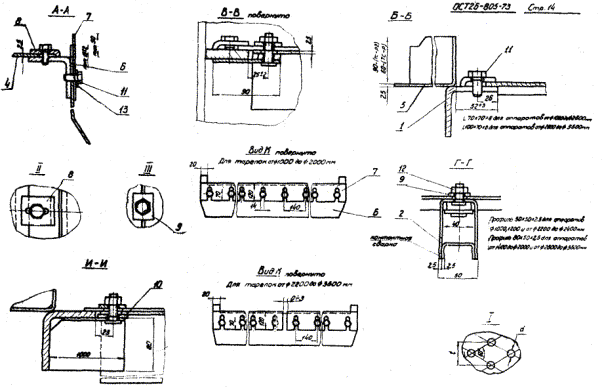

Черт. 5

1. Рама опорная

2. Балка продольная

3. Балка поперечная

4. Секция тарелки

5. Сегмент

6. Лист сливной

7. Регулировочная планка

8. Скоба

9. Шайба специальная

10. Шайба специальная

11. Болт М12´30 ГОСТ 7798-70

12. Гайка М12 ГОСТ 5916-70

13. Шайба 12 ГОСТ 11371-68

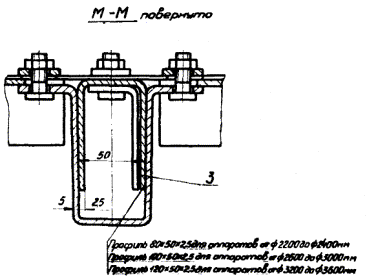

Черт. 6

Таблица 5

Размеры в мм

D	D₁	L	Секции						Тип	Применяемость
D	D₁	L	l₁	Кол-во шт.	l₂	Кол-во шт.	l₃	Кол-во шт.	Тип	Применяемость
1000	915	810	350	1	350	1	-	-	ТС-Р
1200	1115	950	490	1	350				ТС-Р
1200	1115	810	350	2	-				ТС-Р2
1400	1315	1090	490	1	490				ТС-Р
1400	1315	810	350	2	-				ТС-Р2
1600	1515	1305	350		490				ТС-Р
1600	1515	950	420		-				ТС-Р2
1800	1715	1445	490		350				ТС-Р
1800	1715	950	420		-				ТС-Р2
2000	1915	1585	490		490				ТС-Р
2000	1915	1090	490	1	490				ТС-Р2
2200	2115	1800	490	4	350	4			ТС-Р
2200	2115	1165	330		-	-	350	2	ТС-Р2
2400	2315	1800	490		350	4	-	-	ТС-Р
2400	2315	1310	350		-	-	490	2	ТС-Р2
2600	2516	2100	490		490	4	-	-	ТС-Р
2600	2516	1310	350		-	-	490	2	ТС-Р2
2800	2715	2300	490		350	4	490	2	ТС-Р
2800	2715	1445	490		-	-	350		ТС-Р2
3000	2915	2435	490		490	4	350		ТС-Р
3000	2915	1445	490		-	-	350		ТС-Р2
3200	3115	2575	490		490	4	490		ТС-Р
3200	3115	1585	490		-	-	490		ТС-Р2
3400	3315	2790	490		490	4	350	4	ТС-Р
3400	3315	1800	490		-	-	350		ТС-Р2
3600	3515	2710	490		350	4	490		ТС-Р
3600	3515	1800	490		-	-	350		ТС-Р2

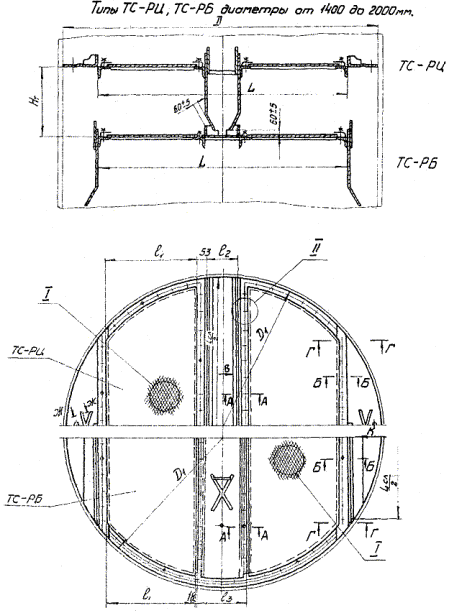

Черт. 7

Сечения и выносные элементы тарелок показаны на черт. 9, 10, 11.

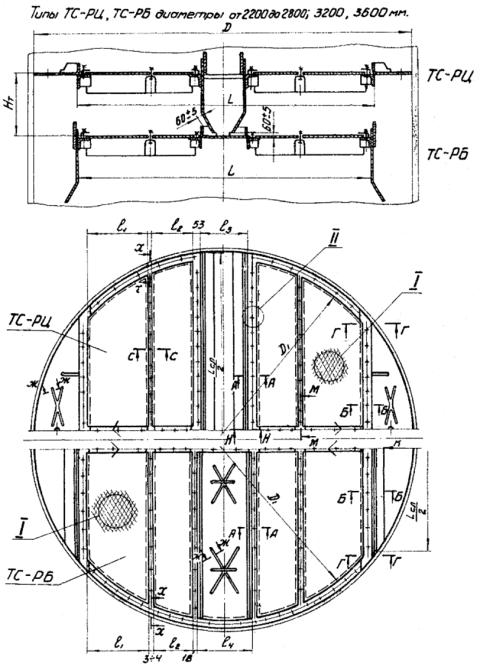

Черт. 8

Сечения и выносные элементы тарелок показаны на черт. 9, 10, 11.

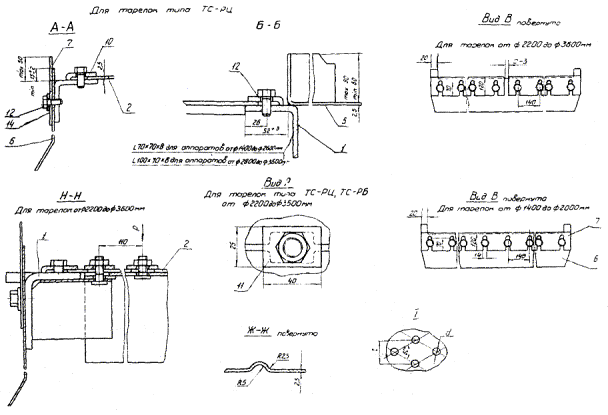

Черт. 9

Для тарелок типа ТС-РБ

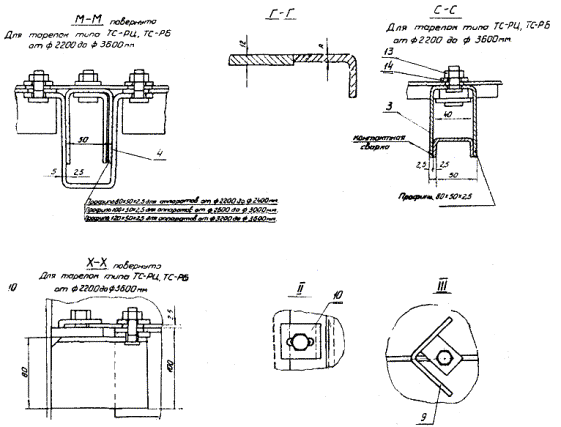

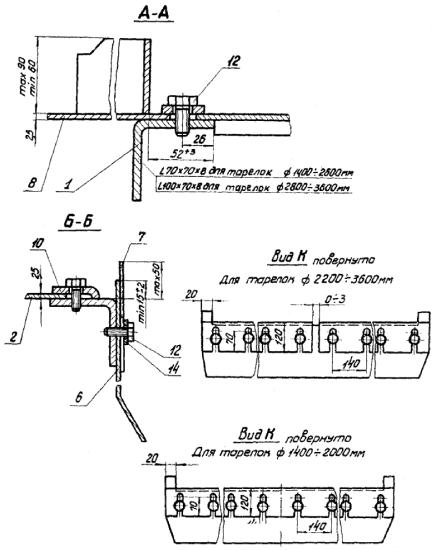

Черт. 10

1. Опора тарелки

2. Секция тарелки

3. Балка продольная

4. Балка поперечная

5. Сегмент

6. Лист сливной

7. Планка регулировочная

8. Секция глухая

9. Угольник

10. Скоба

11. Шайба специальная

12. Болт М12´30 ГОСТ 7798-70

13. Гайка М12 ГОСТ 5916-70

14. Шайба 12 ГОСТ 11371-68.

Черт. 11

Таблица 6

Размеры в мм

D	D₁	L	Секции								Тип	Применяемость
D	D₁	L	l₁	Кол-во, шт.	l₂	Кол-во, шт.	l₃	Кол-во, шт.	l₄	Кол-во, шт.	Тип	Применяемость
1400	1318	1012	315	1	170	1	-	-	-	-	ТС-РЦ
1400	1318	1012	315		-	-	240	1	-	-	ТС-РБ
1600	1518	1152	380		180	1	-	-	-	-	ТС-РЦ
1600	1518	1152	380		-	-	250	1	-	-	ТС-РБ
1800	1718	1382	500		170	1	-	-	-	-	ТС-РЦ
1800	1718	1382	500		-	-	240	1	-	-	ТС-РБ
2000	1918	1432	500	4	220	1	-	-	-	-	ТС-РЦ
2000	1918	1432	500		-	-	290	1	-	-	ТС-РБ
2200	2118	1710	380		260	4	210	1	-	-	ТС-РЦ
2200	2118	1710	380		260		-	-	280	2	ТС-РБ
2400	2318	1940	380		380		200	1	-	-	ТС-РЦ
2400	2318	1940	380		380		-	-	270	2	ТС-РБ
2600	2518	1980	380		380		240	1	-	-	ТС-РЦ
2600	2518	1980	380		380		-	-	310	2	ТС-РБ
2800	2718	2220	500		380		240	1	-	-	ТС-РЦ
2800	2718	2220	500		380		-	-	310	2	ТС-РБ
3200	3118	2300	515		350		350	1	-	-	ТС-РЦ
3200	3118	2300	515		350		-	-	420	2	ТС-РБ
3600	3518	2650	515		515		370	1	-	-	ТС-РЦ
3600	3518	2650	515		515			-	440	2	ТС-РБ

Пример условного обозначения тарелки ситчатой типа ТС диаметром 400 мм и расстоянием между тарелками 300 мм.

Тарелка ТС 400-300 ОСТ 26-805-73

Пример условного обозначения тарелки ситчатой типа ТС-Р диаметром 1200 и расстоянием между тарелками 600 мм.

Тарелка ТС-Р 1200-600 ОСТ 26-805-73

то же для тарелки типа ТС-Р2.

Тарелка ТС-Р2 1200-600 ОСТ 26-805-73

Пример условного обозначения тарелки ситчатой типа ТС-РЦ диаметром 1400 мм и расстоянием между тарелками 400 мм.

Тарелка ТС-РЦ 1400-400 ОСТ 26-805-73

Пример условного обозначения тарелки ситчатой типа ТС-РБ диаметром 1400 мм и расстоянием между тарелками 400 мм.

Тарелка ТС-РБ 1400-400 ОСТ 26-805-73

Материал тарелок оговаривается при заказе.

6. Тарелки должны изготовляться в соответствии с требованиями настоящего стандарта, техническими требованиями ОСТ 26-291-71, по рабочим чертежам, утвержденным в установленном порядке.

7. Тарелки ситчатые должны изготовляться из следующих марок сталей.

а) углеродистых ВСт3сп, ВСт3пс, Ст3сп по ГОСТ 380-71 при этом секции тарелок изготовлять из стали 08Х13 по ГОСТ 5632-72;

б) легированных 12Х18Н10Т, 10Х17Н13М3Т, 10Х17Н13М2Т и 08Х13 по ГОСТ 5632-72.

По согласованию с заводом-изготовителем допускается применение других марок с механическими и химическими свойствами, обеспечивающими изготовление и эксплуатацию тарелок.

8. Опорные стойки для тарелок ТС из углеродистых сталей допускается изготовлять из стали прокатной угловой равнобокой N2 по ГОСТ 8509-72.

Допускаемая неплоскостность верхних торцов стоек не более 2 мм.

9. Опора тарелки и балок под секции в тарелках ТС-Р, ТС-Р2 и ТС-РБ, ТС-РЦ должны лежать в одной плоскости.

Допускаемое отклонение плоскости балок от плоскости опоры тарелки не более 1 мм.

10. Для тарелок ТС-Р, ТС-Р2 и тарелок ТС-РЦ, ТС-РБ допускается применение в опорах тарелок из углеродистых сталей уголков по ГОСТ 8509-72 и ГОСТ 8510-72.

L70´70´8 - для диаметров аппаратов от 1000 до 2600 мм

L110´70´8 - для диаметров аппаратов от 2800 до 3600 мм

11. Ручки для секций тарелок изготавливать по нормативно-технической документации заводов-изготовителей.

12. Для тарелок из легированных сталей крепежные детали изготавливать из стали, соответствующей материалу тарелки.

Для тарелок из углеродистых сталей крепежные детали изготавливать из стали марки 08Х13 по ГОСТ 5632-72.

13. Допускается крепление секций тарелок и сливного листа приварными шпильками вместо болтов.

14. Перфорацию секций толщиной 2,5 ¸ 3 мм с отверстиями 3 мм применять в технически обоснованных случаях.

15. Допускается в балках и кронштейнах применение шпилек без подголовка.

16. Допускается на балках поз. 3 черт. 6 применение приварных кронштейнов согласно эскизу:

Схема установки

17. Допускается крепление сливного листа к корпусу аппарата на болтах в тарелках ТС-Р, ТС-Р2 и ТС-РБ, ТС-РЦ при диаметре аппарата 3000 мм и выше.

18. Допускаемое отклонение количества отверстий в секциях тарелки не более 5 % от заданного количества отверстий.

19. Допускаются на регулировочной планке при нагрузке по жидкости L_v < 6 м³/м×ч треугольные вырезы согласно эскизу.

20. Выбор типов и конструктивных элементов швов сборных соединений производит завод-изготовитель в соответствии с действующей нормативно-технической документацией, утвержденной в установленном порядке.

21. Маркировать условное обозначение тарелок без слова «тарелка» и марку материала.

Приложение

рекомендуемое

Относительное свободное сечение F_эк тарелок ТС и ТС-Р, ТС-Р2

Таблица 1

Размеры в %

D, мм	Тип	d = 3 мм						d = 4 мм								d = 5 мм									d = 8 мм
		t, мм						t, мм								t, мм									t, мм
		7	8	9	10	11	12	8	9	10	11	12	13	14	15	10	11	12	13	14	15	16	17	18	16	17	18	19	20	21	22	23	24	25
400	ТС	6,62	5,15	4,00	3,25	2,68	2,26	9,10	7,15	5,76	4,80	4,00	3,42	2,94	2,56	9,10	7,46	6,30	5,34	4,60	4,0	3,53	3,13	2,78	9,10	8,00	7,15	6,43	5,76	5,25	4,80	4,30	4,00	3,70
500		7,57	5,80	4,36	3,70	3,06	2,52	10,30	8,15	6,60	5,43	4,43	3,90	3,36	2,93	10,30	8,30	7,13	6,10	5,26	4,58	4,00	3,57	3,18	10,30	9,10	8,15	7,30	6,60	6,00	5,45	5,00	4,58	4,22
600		8,20	6,34	5,00	4,00	3,33	2,80	11,20	8,83	7,15	5,92	5,00	4,24	3,63	3,28	11,20	9,25	7,73	6,60	5,75	5,00	4,37	3,88	3,46	11,20	10,00	8,83	7,95	7,15	6,50	5,92	5,40	5,00	4,60
800		10,25	7,90	6,17	4,92	4,13	3,49	14,0	11,00	8,90	7,35	6,20	5,25	4,54	3,96	13,90	11,50	9,65	8,22	7,10	6,19	5,43	4,80	4,30	14,00	12,30	11,00	9,90	8,90	8,05	7,33	6,73	6,20	5,70
1000		10,00	7,60	6,05	4,90	4,05	3,38	13,60	10,70	8,70	7,18	6,05	5,14	4,44	3,86	13,60	11,30	9,41	8,04	5,76	6,03	5,30	4,68	4,20	13,60	12,20	10,70	9,63	8,70	7,85	7,18	6,55	6,05	5,53
1200	ТС-Р	8,10	6,20	4,90	3,96	3,28	2,75	11,10	8,69	7,03	3,82	4,89	4,17	3,59	3,13	11,10	9,09	7,64	6,51	5,61	4,89	4,30	3,80	3,40	11,10	9,47	8,69	7,80	7,04	6,38	5,82	5,32	4,88	4,50
1200	ТС-Р2	7,65	5,86	4,72	3,74	3,10	2,60	10,40	8,26	6,68	5,53	4,65	3,96	3,41	2,97	10,40	8,64	7,26	6,19	5,33	4,65	4,09	3,69	3,23	10,40	9,26	8,26	7,41	6,69	6,06	5,53	5,01	4,65	4,28
1400	ТС-Р	8,50	7,85	6,30	5,01	4,15	3,48	13,90	11,01	8,92	7,37	6,19	5,28	4,53	3,96	13,90	11,50	9,65	8,25	7,11	6,20	5,43	4,82	4,30	13,90	12,35	11,01	9,84	8,92	8,09	7,37	6,74	6,20	5,71
1400	ТС-Р2	9,50	7,26	5,74	4,65	3,85	3,23	12,90	10,20	8,26	6,89	5,74	4,89	4,22	3,67	12,90	10,70	8,07	7,63	6,59	5,74	5,03	4,47	3,99	12,90	11,45	10,21	9,76	8,27	7,49	6,83	6,25	5,74	5,29
1600	ТС-Р	10,40	8,05	6,35	5,15	4,26	3,58	14,70	11,29	9,15	7,57	6,36	5,41	4,59	4,06	14,70	11,80	9,93	8,46	7,30	6,36	5,39	4,93	4,42	14,70	12,67	11,30	10,14	9,15	8,30	7,56	6,92	6,36	5,86
1600	ТС-Р2	10,30	7,90	6,22	5,05	4,18	3,50	14,10	11,06	8,96	7,40	6,23	5,30	4,57	3,98	14,10	11,57	9,73	8,23	7,15	6,23	5,47	4,85	4,32	14,10	12,40	11,07	9,93	8,96	8,13	7,40	6,77	6,22	5,74
1800	ТС-Р	13,80	10,50	8,35	5,76	5,60	4,70	18,80	14,83	12,01	9,93	8,35	7,11	6,13	5,34	18,80	15,50	13,04	11,10	9,58	8,35	7,34	6,50	5,80	18,80	16,64	11,84	13,31	12,00	10,90	9,93	9,08	8,35	7,69
1800	ТС-Р2	13,20	10,20	8,03	6,50	5,36	4,50	18,00	14,26	11,55	9,55	8,03	6,84	5,89	5,14	18,00	14,92	12,54	10,69	9,21	8,03	7,05	6,25	5,57	18,00	16,00	14,27	12,80	11,53	10,48	9,53	8,74	8,03	7,40
2000	ТС-Р	11,80	8,90	7,05	5,70	4,70	3,95	13,80	12,51	10,13	8,38	7,04	6,00	5,17	4,60	15,80	13,09	11,00	9,37	8,08	7,05	6,19	5,48	4,89	15,80	14,03	12,52	11,23	10,13	9,19	8,37	7,66	7,04	6,49
2000	ТС-Р2	8,20	6,26	4,95	4,01	3,32	2,78	11,40	8,81	7,13	5,90	4,96	4,23	3,64	3,17	11,40	9,22	7,74	6,60	5,69	4,95	4,36	3,86	3,44	11,40	9,88	8,82	7,91	7,14	6,47	5,89	5,39	4,96	4,57
2200	ТС-Р	13,30	10,20	7,95	6,45	5,33	4,48	17,90	12,67	11,44	9,46	7,94	4,77	5,84	5,08	17,90	14,80	12,40	10,58	9,12	7,95	6,98	6,19	5,52	17,90	15,84	14,13	12,68	11,44	10,37	9,45	8,65	7,95	7,32
2200	ТС-Р2	7,90	6,03	4,78	3,87	3,20	2,58	10,70	8,49	6,88	5,69	4,78	4,07	3,50	3,06	18,70	8,88	7,46	6,40	5,49	4,78	4,20	3,72	3,32	10,70	9,52	8,49	7,62	6,88	6,24	5,71	5,20	4,78	4,37
2400	ТС-Р	11,10	8,50	6,75	5,43	4,30	3,78	15,30	11,92	9,66	7,98	6,71	5,72	4,93	4,29	13,30	12,47	10,48	8,93	7,70	6,71	5,90	5,22	4,62	15,30	13,37	11,90	10,70	9,56	8,76	7,98	7,30	6,71	6,18
2400	ТС-Р2	9,20	7,03	5,35	4,50	3,72	6,12	12,50	9,85	7,97	6,59	5,54	7,42	4,07	3,59	12,30	10,30	8,66	7,38	6,36	5,35	4,87	4,32	3,85	12,50	11,05	9,85	8,84	7,98	7,24	6,59	6,03	5,54	5,11
2600	ТС-Р	12,20	9,38	7,40	6,00	4,96	4,17	16,70	13,14	10,64	8,80	7,39	6,30	5,43	4,73	16,70	13,74	11,55	9,84	8,49	7,40	6,50	5,76	5,30	16,70	14,73	13,14	11,79	10,04	9,65	8,79	8,04	7,39	6,81
2600	ТС-Р2	7,50	5,75	4,53	3,58	3,04	2,58	10,40	8,06	6,53	5,37	4,34	3,87	3,33	2,90	10,40	8,43	7,09	6,04	5,21	4,54	3,40	3,53	3,15	10,40	9,04	8,06	7,24	6,53	5,92	5,39	4,94	4,54	4,18
2800	ТС-Р	13,70	10,50	8,36	7,03	5,55	4,65	18,60	14,65	11,88	9,81	8,25	7,03	6,06	5,28	18,60	15,30	12,86	11,00	9,47	7,03	8,25	6,42	5,73	18,60	16,46	14,66	13,16	11,87	10,77	9,81	8,97	8,25	7,60
2800	ТС-Р2	7,75	5,94	4,68	3,80	3,14	2,64	10,50	8,33	6,75	5,58	4,69	3,99	3,44	2,99	10,50	8,71	7,32	6,24	5,38	3,99	4,12	3,65	3,26	10,50	9,34	8,33	7,48	6,75	6,12	5,57	5,10	4,69	4,32
3000	ТС-Р	12,50	9,60	7,60	6,15	5,10	4,27	17,10	13,45	10,88	8,99	7,55	6,44	5,53	4,83	17,10	14,04	11,79	10,10	8,67	7,55	6,64	5,88	5,25	17,10	15,05	13,43	12,05	10,87	9,86	8,99	8,22	7,55	6,96
3000	ТС-Р2	5,50	4,20	3,32	2,96	2,22	1,87	7,50	5,89	4,78	3,95	3,31	2,83	2,44	2,12	7,46	6,17	5,18	4,41	3,81	3,32	2,92	2,59	2,31	7,50	6,52	5,89	5,29	4,71	4,33	3,95	3,61	3,32	3,06
3200	ТС-Р	13,00	6,68	7,85	6,36	5,25	4,42	17,70	13,93	11,29	9,33	7,84	6,68	5,76	5,02	17,70	14,60	12,26	10,50	8,00	6,68	6,90	6,11	5,45	17,70	15,64	13,95	12,50	11,29	10,24	9,35	8,54	7,85	7,23
3200	ТС-Р2	8,70	6,65	5,25	4,26	3,52	2,96	11,80	9,35	7,57	7,46	5,30	4,48	3,86	3,37	11,80	9,78	8,22	7,00	6,03	5,30	4,62	4,10	3,65	11,80	10,48	9,35	8,39	7,57	6,87	6,26	5,73	5,26	4,85
3400	ТС-Р	11,90	9,15	7,23	5,85	4,84	4,07	16,30	12,80	10,37	8,57	7,20	6,14	5,28	4,61	16,30	13,38	11,25	9,59	8,27	7,20	6,33	5,61	5,00	16,30	14,35	12,8	11,49	10,37	9,40	8,57	7,83	7,20	6,64
3400	ТС-Р2	9,20	7,05	5,35	4,50	3,72	3,12	12,50	9,88	8,00	6,68	5,56	4,73	4,08	3,56	12,50	10,34	8,69	7,40	6,38	5,56	4,83	4,33	3,86	12,50	11,09	9,89	7,24	8,01	7,26	6,62	6,05	5,56	5,13
3600	ТС-Р	11,90	9,13	7,20	5,85	4,83	4,05	16,20	12,81	10,37	8,57	7,20	6,14	5,28	4,60	16,20	13,38	11,23	9,53	8,25	7,20	6,33	5,51	5,00	16,20	14,35	12,80	11,49	10,35	9,39	8,56	7,83	7,20	6,54
3600	ТС-Р2	8,11	6,20	4,92	3,98	3,30	2,76	11,10	8,70	7,05	5,83	4,89	4,17	3,60	3,13	11,10	9,10	7,65	6,52	6,62	4,89	4,30	3,81	3,40	11,10	9,76	8,70	7,81	7,05	6,39	5,83	5,33	4,90	4,52

Относительное свободное сечение F_эк тарелок ТС-РЦ, ТС-РБ

Размеры в % Таблица 2

D, мм	Тип	d = 3 мм						d = 4 мм								d = 5 мм									d = 6 мм
		t, мм						t, мм								t, мм									t, мм
		7	8	9	10	11	12	8	9	10	11	12	13	14	15	10	11	12	13	14	15	16	17	18	16	17	18	19	20	21	22	23	24	25
1400	ТС-РЦ	6,82	5,22	4,12	3,34	2,76	2,32	9,28	7,33	5,93	4,90	4,12	3,51	3,03	2,64	9,28	7,66	6,44	5,49	4,73	4,12	3,62	3,20	2,86	9,28	8,22	7,33	6,58	5,94	5,76	4,91	4,49	4,12	3,80
1400	ТС-РБ	6,82	5,22	4,12	3,34	2,76	2,32	9,28	7,33	5,93	4,90	4,12	3,51	3,03	2,64	9,28	7,66	6,44	5,49	4,73	4,12	3,62	3,20	2,86	9,28	8,22	7,33	6,58	5,94	5,76	4,91	4,49	4,12	3,80
1600	ТС-РЦ	7,48	5,73	4,53	3,67	3,03	2,55	10,18	8,04	6,52	5,38	4,53	3,86	3,32	2,89	10,18	8,41	7,07	6,02	5,19	5,53	3,98	3,52	3,14	10,18	9,02	8,04	7,22	6,52	5,91	5,39	4,93	4,53	4,17
1600	ТС-РБ	7,48	5,73	4,53	3,67	3,03	2,55	10,18	8,04	6,52	5,38	4,53	3,86	3,32	2,89	10,18	8,41	7,07	6,02	5,19	5,53	3,98	3,52	3,14	10,18	9,02	8,04	7,22	6,52	5,91	5,39	4,93	4,53	4,17
1800	ТС-РЦ	8,81	11,21	5,32	4,32	3,57	2,99	11,99	9,47	7,67	6,34	5,33	4,54	3,92	3,41	11,99	9,91	8,32	7,09	6,12	5,33	4,68	4,15	3,70	11,99	10,62	9,48	8,50	7,68	6,96	6,34	5,80	5,32	4,91
1800	ТС-РБ	8,81	11,21	5,32	4,32	3,57	2,99	11,99	9,47	7,67	6,34	5,33	4,54	3,92	3,41	11,99	9,91	8,32	7,09	6,12	5,33	4,68	4,15	3,70	11,99	10,62	9,48	8,50	7,68	6,96	6,34	5,80	5,32	4,91
2000	ТС-РЦ	9,26	7,09	5,60	4,54	3,57	3,15	12,60	9,96	8,06	6,66	5,60	4,77	4,12	3,58	12,80	10,40	8,33	7,45	6,43	5,60	4,92	4,36	3,89	12,60	11,16	9,96	8,94	8,07	7,31	6,67	6,10	5,60	5,16
2000	ТС-РБ	9,26	7,09	5,60	4,54	3,57	3,15	12,60	9,96	8,06	6,66	5,60	4,77	4,12	3,58	12,80	10,40	8,33	7,45	6,43	5,60	4,92	4,36	3,89	12,60	11,16	9,96	8,94	8,07	7,31	6,67	6,10	5,60	5,16
2200	ТС-РЦ	9,64	7,38	5,83	4,73	3,90	3,28	13,13	10,36	8,40	6,94	5,83	4,97	4,29	3,73	13,13	10,80	9,11	7,76	6,69	5,83	5,13	4,54	4,05	13,13	11,62	10,36	9,31	8,40	7,62	6,94	6,35	5,83	5,38
2200	ТС-РБ	9,64	7,38	5,83	4,73	3,90	3,28	13,13	10,36	8,40	6,94	5,83	4,97	4,29	3,73	13,13	10,80	9,11	7,76	6,69	5,83	5,13	4,54	4,05	13,13	11,62	10,36	9,31	8,40	7,62	6,94	6,35	5,83	5,38
2400	ТС-РЦ	10,48	8,02	6,34	5,13	4,24	3,56	14,26	11,26	9,12	7,53	6,34	5,39	4,65	4,05	14,26	11,80	9,89	8,43	7,27	6,34	5,57	4,93	4,40	14,26	12,62	11,26	10,11	9,12	8,28	7,34	6,90	6,34	5,84
2400	ТС-РБ	10,48	8,02	6,34	5,13	4,24	3,56	14,26	11,26	9,12	7,53	6,34	5,39	4,65	4,05	14,26	11,80	9,89	8,43	7,27	6,34	5,57	4,93	4,40	14,26	12,62	11,26	10,11	9,12	8,28	7,34	6,90	6,34	5,84
2600	ТС-РЦ	9,93	7,60	6,00	4,86	4,02	3,38	13,50	10,67	8,64	7,14	6,00	5,12	4,41	3,84	13,50	11,20	9,38	7,99	6,89	6,00	5,28	4,67	4,17	13,50	11,96	10,67	9,58	8,65	7,84	7,15	6,54	6,00	5,53
2600	ТС-РБ	9,93	7,60	6,00	4,86	4,02	3,38	13,50	10,67	8,64	7,14	6,00	5,12	4,41	3,84	13,50	11,20	9,38	7,99	6,89	6,00	5,28	4,67	4,17	13,50	11,96	10,67	9,58	8,65	7,84	7,15	6,54	6,00	5,53
2800	ТС-РЦ	10,62	8,13	6,43	5,20	4,30	3,61	14,46	11,40	9,25	7,65	6,43	5,48	4,72	4,11	14,46	11,94	10,04	8,55	7,37	6,43	5,65	5,00	4,46	14,46	12,80	11,42	10,25	9,26	8,33	7,65	7,00	6,43	5,92
2800	ТС-РБ	10,62	8,13	6,43	5,20	4,30	3,61	14,46	11,40	9,25	7,65	6,43	5,48	4,72	4,11	14,46	11,94	10,04	8,55	7,37	6,43	5,65	5,00	4,46	14,46	12,80	11,42	10,25	9,26	8,33	7,65	7,00	6,43	5,92
3200	ТС-РЦ	9,33	7,14	5,64	4,57	3,77	3,17	12,70	10,03	8,12	6,71	5,64	4,80	4,14	3,61	12,70	10,49	8,82	7,51	6,48	5,64	4,96	4,39	3,92	12,70	11,34	10,03	9,00	8,13	7,37	6,72	6,14	5,84	5,20
3200	ТС-РБ	9,33	7,14	5,64	4,57	3,77	3,17	12,70	10,03	8,12	6,71	5,64	4,80	4,14	3,61	12,70	10,49	8,82	7,51	6,48	5,64	4,96	4,39	3,92	12,70	11,34	10,03	9,00	8,13	7,37	6,72	6,14	5,84	5,20
3600	ТС-РЦ	9,93	7,60	6,00	4,86	4,04	3,39	13,50	10,70	8,69	7,18	6,03	5,14	4,43	3,86	13,50	11,20	9,42	8,03	6,93	6,03	5,30	4,39	4,19	13,50	12,02	10,73	9,63	8,65	7,84	7,18	6,57	6,00	5,56
3600	ТС-РБ	9,93	7,60	6,00	4,86	4,04	3,39	13,50	10,70	8,69	7,18	6,03	5,14	4,43	3,86	13,50	11,20	9,42	8,03	6,93	6,03	5,30	4,39	4,19	13,50	12,02	10,73	9,63	8,65	7,84	7,18	6,57	6,00	5,56

Зам. директора УкрНИИХИММАШа Пономаренко В.Г.

Зав. отделом № 5 Тютюнников А.Б.

Руководитель темы Коробчанская Л.И.

Информационная система«Ёшкин Кот»

Приложение

Информационная система
«Ёшкин Кот»
