ОТРАСЛЕВОЙ стандарт

КОМПЕНСАТОР УГЛОВОЙ ДВУХЛИНЗОВЫЙ
НА Ру ≤ 1,6 МПа (16 кгс/см2)

ОСТ
34-10-574-93

Конструкция и размеры

Дата введения 01.01.94

Настоящий стандарт распространяется на двухлинзовые угловые компенсаторы Dy от 100 до 2200 мм, предназначенные для компенсации температурных изменений длины трубопроводов в П-образной, Г-образной, Z-образной и других шарнирных схемах компенсации, работающих в условиях неагрессивных и малоагрессивных сред, с условным давлением Ру до 1,6 МПа (16 кгс/см2) и температурой до 300 °С и для Dy 400 мм температурой до 425 °С.

1 КОНСТРУКЦИЯ И РАЗМЕРЫ УГЛОВЫХ двухлинзовых КОМПЕНСАТОРОВ

1.1. Конструкция и размеры узловых двухлинзовых компенсаторов должны соответствовать указанным на черт. 1 и в табл. 1 и 2.

1.2. Сварка автоматическая или полуавтоматическая в углекислом газе.

Проволока СВ-08ГС или СВ-08Г2С по ГОСТ 2246.

1.3. Неуказанные предельные отклонения размеров

1.4. Остальные технические требования по ОСТ 34-10-581.

____________

* Размеры для справок

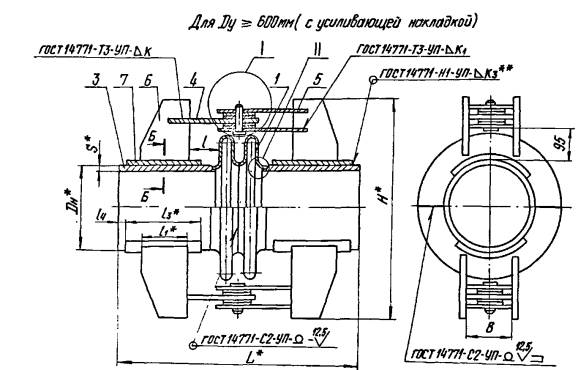

Черт. 1

____________

* Размеры для справок

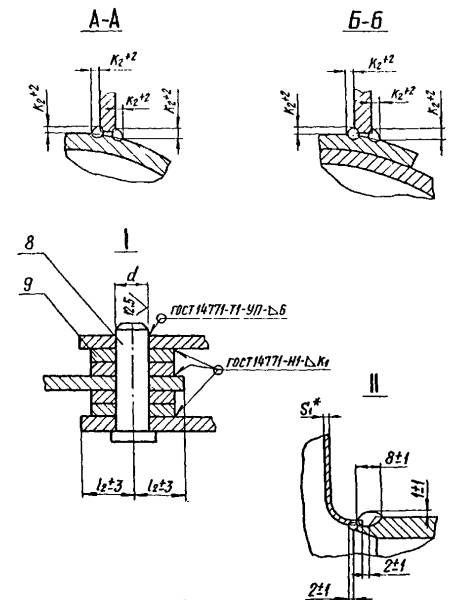

Черт. 1

____________

* Размеры для справок

** Кз - по наименьшей толщине свариваемых деталей.

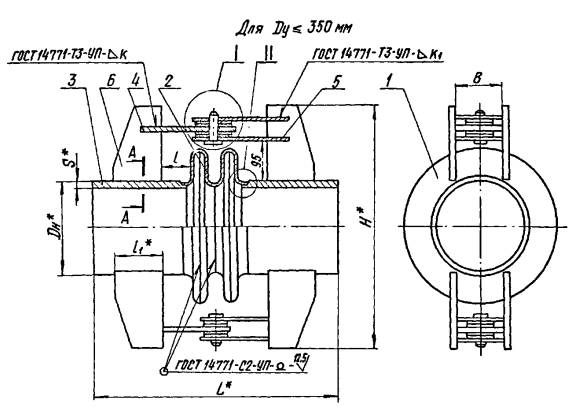

Черт. 1

____________

* Размеры для справок

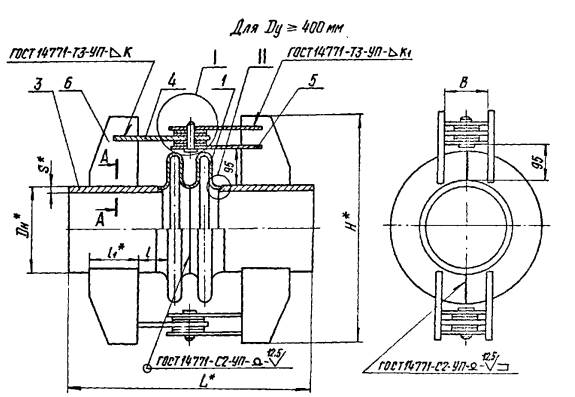

Черт. 1


Таблица 1

Размеры в мм

Обозначение компенсатора

Давление условное Ру МПа (кгс/см2)

Проход условный Dy

Dн

L

H

В

d (пред. откл. Н12)

l

l1

l2

l3

l4

S

S1

К

К1

К2

Техническая характеристика

Масса, кг

Угол изгиба компенсатора γ, град

Жесткость линзы на изгиб (Н·м)/град

01 ОСТ 34-10-574

0,6 (6)

100

108

468

360

40

8

45

100

20

-

-

4

2,5

4

4

4

5°24'

79

11

02

125

133

385

4°54'

121

12

03

150

159

415

12

5

5

4°30'

178

14

04

200

219

528

515

150

7

7

3°44'

367

27

05

250

273

565

60

16

30

8

9

3°15'

621

36

06

300

325

620

2°54'

955

44

07

350

377

628

670

20

200

9

6

2°36'

1390

67

08

400

426

720

80

25

40

6

2°22'

1910

76

09

450

478

728

810

250

7

8

2°10'

2550

88

10

500

530

865

32

8

8

1°58'

3390

104

11

600

630

848

1020

100

40

50

300

50

1°44'

5390

154

12

700

720

1110

120

60

10

10

8

1°32'

7770

204

13

800

820

1205

150

11

10

1°20'

11000

245

14

900

920

1008

1310

50

65

360

75

12

1°16'

15300

337

15 ОСТ 34-10-574

1000

1020

1410

14

12

12

1°04'

20500

410

16

1200

1220

1128

1665

200

60

85

400

95

3

10

0°54'

59800

608

17

1400

1420

1368

1900

250

70

100

500

115

14

0°48'

92200

840

18

1600

1620

2090

300

80

20

16

14

0°42'

134623

1269

19

1800

1820

2295

25

18

0°38'

188451

1703

20

2000

2040

1576

2520

90

110

900

120

20

12

0°34'

262236

2200

21

2200

2240

2710

350

0°30'

344017

2411

22

1,0 (10)

100

108

468

360

40

12

45

100

20

4

4

4

5

4°08'

139

11

23

125

133

385

6

3°43'

213

13

24

150

159

415

5

7

3°23'

313

15

25

200

219

528

510

60

16

150

30

7

9

2°52'

645

30

26

250

273

565

20

8

6

10

2°30'

1092

38

27

300

325

628

620

200

2°14'

1679

56

28

350

377

670

80

25

40

9

2°01'

2445

71

29

400

426

728

760

32

250

8

6

8

1°50'

3350

97

30 ОСТ 34-10-574

450

478

810

10

1°40'

4530

113

31

500

530

860

100

40

250

50

11

10

1°32'

5960

136

32

600

630

848

1020

120

50

300

60

12

10

10

1°20'

9490

221

33

700

720

1110

50

14

4

12

12

1°05'

33500

282

34

800

820

1028

1195

200

80

360

95

16

0°58'

48000

449

35

900

920

1300

60

18

14

14

0°52'

66200

533

36

1000

1020

1460

70

20

16

0°48'

88400

648

37

1200

1220

1228

1665

80

450

16

12

18

0°40'

147000

900

38

1400

1420

1408

1900

250

90

115

500

125

25

18

14

20

0°34'

226000

1444

39

1,6 (16)

100

108

468

360

40

12

45

100

20

4

4

4

6

3°12'

344

13

40

125

133

385

16

2°56'

526

15

41

150

159

528

445

60

150

30

5

6

7

2°40'

771

26

42

200

219

510

20

7

8

2°14'

1588

33

43

250

273

628

560

80

200

40

8

6

10

1°57'

2685

54

44

300

325

615

25

1°41'

4127

65

45 ОСТ 34-10-574

350

377

665

100

32

50

9

8

1°32'

6007

80

46

400

426

848

815

40

300

8

1°24'

8230

128

47

450

478

865

10

10

8

1°18'

11100

150

48

500

530

968

915

120

50

50

360

60

11

10

10

1°11'

14630

211

49

600

630

1020

14

12

1°02'

23300

276

50

700

720

1028

1090

200

60

80

95

16

12

0°56'

33500

416

51

800

820

1255

18

16

12

16

0°50'

48000

522

52

900

920

1128

1360

70

400

20

0°45'

66200

668

53

1000

1020

1328

1500

80

500

0°41'

88400

857

54

1200

1220

1608

1700

220

90

115

600

110

25

20

14

20

0°34'

147000

1488

55

1400

1420

1808

1940

250

100

700

125

0°29'

226000

1942

С усиливающей подушкой

56 ОСТ 34-10-574

1,0 (10)

700

720

1128

1125

120

50

80

360

60

450

25

10

4

12

10

10

1°03'

33500

339

57

800

820

1215

200

100

11

0°58'

48000

450

58

900

920

1188

1320

60

100

40

12

12

0°52'

66200

523

59

1000

1020

1480

70

14

0°48'

88400

662

60 ОСТ 34-10-574

1200

1220

1688

1730

80

120

500

700

16

12

0°40'

147000

1126

61

1400

1420

2028

1955

250

90

160

600

125

85

50

20

14

0°34'

226000

1600

62

1,6 (16)

600

630

1128

1040

120

50

80

360

50

450

25

8

12

10

10

1°02'

23300

319

63

700

720

1328

1110

200

60

120

100

550

10

12

0°56'

33500

472

64

800

820

1428

1280

400

600

11

16

12

14

0°50'

48000

644

65

900

920

1688

1420

70

500

700

40

12

0°45'

66200

877

66

1000

1020

1530

80

14

0°41'

88400

1042

67

1200

1220

2088

1730

220

90

700

110

900

20

14

0°34'

147000

1634

68 ОСТ 34-10-574

1400

1420

2528

1965

250

100

150

850

125

1100

50

25

0°29'

226000

2259


Пример условного обозначения компенсатора углового двухлинзового Ру ≤ 0,6 МПа (6 кгс/см2) и Dy 200 мм:

Компенсатор 0,6 (6)-20 04 ОСТ 34-10-574

Таблица 2

Обозначение компенсатора

Поз. 1

Полулинза

Кол. см. ниже

Поз. 2

Полулинза

Кол. см. ниже

Поз.3

Патрубок

Кол. 2

Обозначение

Кол.

Обозначение

Кол.

Обозначение

01 ОСТ 34-10-574

1-01 ОСТ 34-10-569

2

1-01 ОСТ 34-10-570

2

1-01 ОСТ 34-10-573

02

1-02

1-02

1-02

03

1-03

1-03

1-03

04

1-04

1-04

1-05

05

1-05

1-05

1-06

06

1-06

1-06

1-08

07

1-07 ОСТ 34-10-569

1-07

1-10

08

1-08 ОСТ 34-10-570

4

-

-

1-11

09

1-09

1-14

10

1-10

1-17

11

1-11

1-20

12

1-12

1-23

13

1-13

1-25

14

1-14

1-29

15

1-15 ОСТ 34-10-570

1-32

16 ОСТ 34-10-574

1-16 ОСТ 34-10-570

1-35 ОСТ 34-10-573

17

1-17

1-38

18

1-18

1-41

19

1-19

1-42

20

1-20

1-43

21

1-21 ОСТ 34-10-570

1-44

22

1-22 ОСТ 34-10-569

2

1-22 ОСТ 34-10-570

2

1-01

23

1-23

1-23

1-02

24

1-24

1-24

1-03

25

1-25

1-25

1-05

26

1-26

1-26

1-06

27

1-27

1-27

1-09

28

1-28 ОСТ 34-10-569

1-28

1-10

29

1-29 ОСТ 34-10-570

4

-

-

1-12

30

1-30 ОСТ 34-10-570

1-15

31 ОСТ 34-10-574

1-31 ОСТ 34-10-570

1-18 ОСТ 34-10-573

32

1-32

1-21

33

1-33

1-24

34

1-34

1-27

35

1-35

1-30

36

1-36

1-33

37

1-37

1-36

38

1-38 ОСТ 34-10-570

1-39

39

1-39 ОСТ 34-10-569

2

1-39 ОСТ 34-10-570

2

1-01

40

1-40

1-40

1-02

41

1-41

1-41

1-04

42

1-42

1-42

1-05

43

1-43

1-43

1-07

44

1-44

1-44

1-09

45

1-45 ОСТ 34-10-569

1-45

1-10

46 ОСТ 34-10-574

1-46 ОСТ 34-10-570

4

-

-

1-13 ОСТ 34-10-573

47

1-47

1-16

48

1-48

1-19

49

1-49

1-22

50

1-33

1-25

51

1-34

1-28

52

1-35

1-31

53

1-36

1-34

54

1-37

1-37

55

1-38

1-40

56

1-33

1-46

57

1-34

1-48

58

1-35

1-50

59

1-36

1-52

60 ОСТ 34-10-574

1-37 ОСТ 34-10-570

1-54 ОСТ 34-10-573

61

1-38

1-56

62

1-49

1-45

63

1-33

1-47

64

1-34

1-49

65

1-35

1-51

66

1-36

1-53

67

1-37

1-55

68

1-38

1-57

Продолжение таблицы 2

Обозначение компенсатора

Поз. 4

Тяга

Кол. 2

Поз. 5

Тяга

Кол. 4

Поз. 6

Ребро

Кол. 8

Обозначение

01 ОСТ 34-10-574

2-02 ОСТ 34-10-573

2-02 ОСТ 34-10-573

3-01 ОСТ 34-10-573

02

03

04

3-02

05

2-06

2-06

06

07

2-10

3-04

08

2-14

2-14

09

3-05

10

2-18

11

2-26

2-22

3-07

12

2-30

2-30

13

2-42

2-38

14

3-09

15

16 ОСТ 34-10-574

2-50 ОСТ 34-10-573

2-46 ОСТ 34-10-573

3-12 ОСТ 34-10-573

17

2-74

2-70

3-15

18

2-93

2-89

19

2-97

3-16

20

2-102

2-90

3-17

21

2-110

2-106

22

2-02

2-02

3-01

23

3-21

24

25

2-06

2-06

3-02

26

2-10

3-22

27

3-03

28

2-14

2-14

3-04

29

2-18

3-05

30

31 ОСТ 34-10-574

2-26 ОСТ 34-10-573

2-22 ОСТ 34-10-573

3-05 ОСТ 34-10-573

32

2-30

2-30

3-07

33

2-34

3-08

34

2-117

2-117

3-10

35

2-118

36

2-50

2-46

3-11

37

2-54

3-14

38

2-80

2-74

3-16

39

2-02

2-02

3-21

40

41

2-10

2-06

3-02

42

3-22

43

2-14

2-14

3-04

44

45

2-25

2-21

46 ОСТ 34-10-574

2-26 ОСТ 34-10-573

2-22 ОСТ 34-10-573

3-06 ОСТ 34-10-573

47

2-26

48

2-30

2-30

3-09

49

2-34

50

2-118

2-117

3-10

51

2-54

2-46

3-11

52

2-119

2-117

3-13

53

2-58

2-46

3-16

54

2-66

2-62

3-18

55

2-86

2-76

3-19

56

2-34

2-30

3-10

57

2-117

2-117

58

2-118

59

2-50

2-46

3-11

60 ОСТ 34-10-574

2-54 ОСТ 34-10-573

2-46 ОСТ 34-10-573

3-16 ОСТ 34-10-573

61

2-80

2-74

3-17

62

2-34

2-30

3-09

63

2-118

2-117

3-10

64

2-54

2-116

3-13

65

2-119

2-117

3-16

66

2-58

2-46

67

2-66

2-62

3-19

68

2-86

2-76

3-20

Продолжение таблицы 2

Обозначение компенсатора

Поз. 7

Подушка

Кол. 4

Поз. 8

Ось

Кол. 2

Поз. 9

Диск

Кол. 8

Обозначение

01 ОСТ 34-10-574

-

5-01 ОСТ 34-10-573

6-01 ОСТ 34-10-573

02

03

5-02

04

05

6-02

06

5-03

07

08

5-05

6-03

09

10

5-06

11

5-07

6-04

12

6-05

13

14

5-08

6-06

15

16 ОСТ 34-10-574

-

5-09 ОСТ 34-10-573

6-07 ОСТ 34-10-573

17

18

5-10

6-09

19

20

5-12

6-10

21

22

5-02

6-01

23

24

25

5-03

6-02

26

27

5-04

28

5-05

6-03

29

5-06

30

31 ОСТ 34-10-574

-

5-07 ОСТ 34-10-573

6-04 ОСТ 34-10-573

32

6-05

33

5-08

34

6-07

35

5-09

36

5-10

37

5-11

6-08

38

5-12

6-09

39

5-02

6-01

40

41

5-03

6-02

42

5-04

43

6-03

44

5-05

45

5-06

46 ОСТ 34-10-574

-

5-07 ОСТ 34-10-573

6-04 ОСТ 34-10-573

47

48

5-08

6-05

49

50

5-09

6-07

51

52

5-10

6-08

53

5-11

54

5-12

6-09

55

5-13

6-10

56

4-02 ОСТ 34-10-573

5-08

6-05

57

4-04

6-07

58

4-06

5-09

59

4-08

5-10

60 ОСТ 34-10-574

4-10 ОСТ 34-10-573

5-11 ОСТ 34-10-573

6-08 ОСТ 34-10-573

61

4-12

5-12

6-09

62

4-01

5-08

6-05

63

4-03

5-09

6-07

64

4-05

65

4-07

5-10

6-08

66

4-09

5-11

67

4-11

5-12

6-09

68

4-13

5-13

6-10

ИНФОРМАЦИОННЫЕ ДАННЫЕ

УТВЕРЖДЕН ПРИКАЗОМ Министерства топлива и энергетики Российской Федерации от 12 июля 1993 г. № 158

ИСПОЛНИТЕЛИ

В.И. Есарев, В.В. Горбачев, О.В. Стрельников (руководитель темы), Н.В. Паутов, И.П. Горяинова

ВЗАМЕН ОСТ 34-42-574-82

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на которые дана ссылка

Номер пункта, подпункта, перечисления, приложения

ГОСТ 2246-70

1.2

ГОСТ 14771-76

1. Черт. 1

ОСТ 34-10-569-93

1. Таблица 2

ОСТ 34-10-570-93

1. Таблица 2

ОСТ 34-10-573-93

1. Таблица 2

ОСТ 34-10-581-93

1.4





© 2013 Ёшкин Кот :-)
