СИСТЕМЫ АВТОМАТИЗАЦИИ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ

СХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ

ТРЕБОВАНИЯ К ВЫПОЛНЕНИЮ

Пособие к РТМ 36.22.7-89

РМ 4-106-91



ГОСУДАРСТВЕННЫЙ ПРОЕКТНЫЙ И КОНСТРУКТОРСКИЙ
ИНСТИТУТ «ПРОЕКТМОНТАЖАВТОМАТИКА»



ИНФОРМАЦИОННЫЕ ДАННЫЕ

РАЗРАБОТАН                                              ГПКИ «Проектмонтажавтоматика»

ИСПОЛНИТЕЛИ                                         Н.А. Рыжов, А.М. Гуров, И.Б. Рубштейн

СИСТЕМЫ АВТОМАТИЗАЦИИ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ СХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ ТРЕБОВАНИЯ К ВЫПОЛНЕНИЮ Пособие к РТМ 36.22.7-89

РМ 4-106-91 Взамен РМ 4-106-82

Настоящее пособие (РМ) содержит положения, разъясняющие и дополняющие требования 7-й группы стандартов ЕСКД по правилам выполнения принципиальных электрических схем электропитания, управления, сигнализации, измерения и регулирования, разрабатываемых в рабочей документации систем автоматизации объектов, предусмотренных РТМ36.22.7-89.

1. ОСНОВНЫЕ ПОЛОЖЕНИЯ

1.1. Принципиальные электрические схемы питания, управления, сигнализации, контроля и регулирования согласно РТМ36.22.7-89 включают в состав основного комплекта рабочих чертежей систем автоматизации различных объектов и в состав рабочей документации технического обеспечения АСУ ТП (ГОСТ 34.201-89).

1.2. Принципиальные электрические схемы следует выполнять по правилам ниже перечисленных государственных стандартов с соблюдением требований 7-й группы стандартов ЕСКД, приведенных в прилож. 1:

1) общие требования к выполнению - ГОСТ 2.701-84, ГОСТ 2.702-75;

2) правила выполнения электрических схем для изделий цифровой вычислительной техники - ГОСТ 2.708-81;

3) система обозначения и правила нанесения обозначения цепей (силовых, управления, измерения и т.д.) в электрических схемах - ГОСТ 2.709-89;

4) обозначения буквенно-цифровые в электрических схемах - ГОСТ 2.710-81.

1.3. Содержание принципиальных электрических схем должно отвечать требованиям ГОСТ 24.206-80 и рекомендациям настоящего РМ.

1.4. На принципиальных электрических схемах систем автоматизации, в общем случае, следует изображать:

1) цепи электропитания, управления, сигнализации, измерения, регулирования, силовые цепи;

2) контакты аппаратов данной схемы, занятые в других схемах, и контакты аппаратов из других схем;

3) диаграммы и таблицы включений контактов переключателей, программных устройств, концевых и путевых выключателей, циклограммы работы аппаратуры;

4) таблицы применяемости;

5) поясняющую технологическую схему, циклограмму работы оборудования, схему блокировочных зависимостей работы оборудования;

6) необходимые надписи, пояснения, технические требования;

7) перечень элементов;

8) основную надпись.

1.5. В зависимости от сложности проектируемых систем автоматизации и выполняемых ими функций на принципиальных электрических схемах функциональные цепи могут изображаться:

1) отдельно по их назначению (управление, сигнализация, измерение, регулирование, электропитание):

2) совмещенно (например: управление и сигнализация, измерение и регулирование и т.п.).

1.6. Необходимое количество схем определяется разработчиком в зависимости от особенностей изделия (установки).

многоточечный мост.

1.7. Принципиальные электрические схемы питания рекомендуется выполнять отдельно для питающей и распределительной сетей (прилож. 4, 5).

Схемы питающей и распределительной сетей могут выполняться на отдельных листах или на одном, если распределительная сеть состоят из небольшого числа групп питания.

Схему питающей сети рекомендуется выполнять в однолинейном изображении согласно п. 3.12 ГОСТ 2.702-75 (см. прилож. 4), а распределительной - в многолинейном согласно п. 3.11 ГОСТ 2.702-75 (см. прилож. 5).

1.8. В низшей части схем распределительной сети помещается таблица, в которой перечисляются все электроприемники, питающиеся по данной схеме, с указанием их позиций по спецификации оборудования, потребляемой мощности, напряжения и места установки (см. прилож. 5).

1.9. При составлении принципиальных электрических схем питания рекомендуется использовать специальную матрицу, позволяющую внести единообразие в выполнении схем.

Матрица представляет собой разграфленную тонкими линиями заготовку для будущей схемы распределительной сети. При выполнении схемы необходимые цепи прочерчивают жирным карандашом по линиям матрицы. Матрицы должны быть предварительно размножены на отдельных форматках-заготовках (прилож. 10).

1.10. На схемах допускается помещать необходимые технические указания. При выполнении схемы на нескольких листах технические указания, являющиеся общими для всей схемы, следует помещать на свободном поле схемы, как правило, над основной надписью первого листа схемы.

1.11. При выполнении принципиальных электрических схем для систем автоматизации технологических процессов промышленных предприятий, строящихся за границей, следует дополнительно соблюдать требования по оформлению и выполнению ниже перечисленных нормативных документов:

1) ГОСТ 21.901-80 «СПДС. Требования к оформлению проектной документации для строительства за границей»;

2) СНИП 1.02.03-83 «Инструкция по проектирования объектов для строительства за границей»;

3) РТМ 2599-86 «Автоматизированные системы управления технологическими процессами промышленных предприятий, строящихся за границей. Общие положения и требования к выполнению технической документации».

1.12. При выполнении принципиальных электрических схем или их отдельных частей на ЭВМ следует соблюдать требования ГОСТ 2.004-88 «ЕСКД. Правила выполнения конструкторских документов на печатающих и графических устройствах вывода ЭВМ».

2. УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ И ОФОРМЛЕНИЮ

2.1. Схемы выполняют без соблюдения масштаба.

2.2. Изделия и их составные части на схемах изображают в отключенном (обесточенном) положении.

2.3. Принципиальные электрические схемы следует выполнять на листах основных форматов по ГОСТ 2.301-68 (табл. 1), кроме формата АО.

Допускается применять дополнительные форматы А3×3, А4×3, А4×4.

2.4. При необходимости разработки в составе одного основного комплекта нескольких схем различного функционального назначения в наименовании схем допускается указывать название функциональных цепей, например:

схема электрическая принципиальная цепей питания - АТХ.31;

схема электрическая принципиальная управления - АТХ.32 и т.д.

2.5. Схемам присваивают обозначение основного комплекта.

При оформлении основного комплекта отдельными документами им присваивают обозначение, состоящее из марки основного комплекта с добавлением через точку порядкового номера документа, обозначаемого арабскими цифрами.

2.6. На схеме в правом нижнем углу располагают основную надпись.

Основную надпись и дополнительные графы следует выполнять по правилам ГОСТ 21.103-78 «СПДС. Основные надписи» (форма 1 - на первом листе и форма 4 - на последующих).

При разработке принципиальной схемы несколькими исполнителями на последующих листах выполняют основную надпись по форме 1 (на листе, являющемся первым для данного исполнителя) с заполнением граф 10 - 13 в строке «Разраб.» и граф 1, 7. Остальные графы не заполняются.

При выполнении основной надписи следует учитывать дополнительные указания по заполнению графы 4.

В графе 4 для принципиальных электрических схем записывают:

1) наименование управляемого (регулируемого) оборудования, агрегата, участка, линии и т.п.

В случае выполнения схем сигнализации отдельно по щитам и пультам указывают наименование щитов и пультов;

2) наименование документа, функциональное назначение схемы (управления, регулирования, сигнализации) и для схем регулирования и измерения - наименование регулируемого или измеряемого параметра (см. прилож. 4 - 9).

Наименование оборудования, агрегата, участка, линии и т.п. допускается не указывать, если оно совпадет с наименованием в графе 3.

2.7. Если схема не умещается на листе формата А1, то ее следует располагать на нескольких листах, имеющих одинаковое обозначение (см. прилож. 6).

2.8. Электрические элементы и устройства на схеме, как правило, изображают в виде условных графических обозначений, установленных соответствующими стандартами (прилож. 2). При необходимости применяют нестандартизованные условные графические обозначения, которые должны быть пояснены на свободном поле схемы.

2.9. Условные графические обозначения контактов коммутационных устройств согласно ГОСТ 2.755-87 на схеме изображают с функциональными признаками, поясняющими принцип работы коммутационных устройств (см. прилож. 2).

2.10. Для пояснения принципа работы коммутационных устройств изображают на их контактах следующие квалифицирующие символы:

1) функция контактора

2) функция выключателя

3) функция разъединителя                                                 -

4) функция выключателя-разъединителя

5) функция путевого или концевого выключателя

6) самовозврат

7) отсутствие самовозврата

8) дугогашение

2.11. Если на условные графические обозначения установлено насколько допустимых вариантов выполнения, то во всех схемах одного комплекта должен быть применен один выбранный вариант обозначения.

2.12. Условные графические обозначения элементов на схемах изображают в размерах, установленных в стандартах на условные графические обозначения и следует их выполнять линиями той же толщины, что и линии связи.

2.13. Примеры выполнения условных графических обозначений наиболее часто применяемых многопозиционных коммутационных устройств, иллюстрирующие требования ГОСТ 2.755-87, приведены в РМ4-231-90 «Системы автоматизации технологических процессов. Обозначения условные графические многопозиционных коммутационных устройств. Требования к выполнению».

2.14. Элементы (устройства), используемые в изделии (установке) частично, допускается изображать на схеме не полностью, а только используемые части.

2.15. Элементы (устройства) изображают на схеме совмещенным или разнесенным способом. Разнесенным способом можно показывать обмотки и контактные группы реле, контакты штепсельных разъемов и т.д.

2.16. Всем изображенным на схеме элементам (устройствам) присваивают условные буквенно-цифровые позиционные обозначения в соответствии с ГОСТ 2.710-81. Таблица буквенных кодов видов элементов согласно ГОСТ 2.710-81 приведена в прилож. 3.

2.17. Позиционные обозначения элементам (устройствам) присваивают в пределах изделия (установки).

2.18. Порядковые номера элементам (устройствам) начиная с единицы, присваивают в пределах группы элементов (устройств) с одинаковым буквенным позиционным обозначением, например R1, R2, R3 и т.д. в соответствии с последовательностью расположения их на схеме сверху вниз в направлении слева направо.

2.19. Если на схеме встречается единственный элемент (устройство) данного вида, то этому элементу (устройству) следует присваивать обозначение, состоящее из прописной буквы латинского алфавита и арабской цифры 1, например: R1, С1, А1 и т.д.

2.20. Позиционные обозначения проставляют на схеме рядом с условными графическими обозначениями элементов (устройств) с правой стороны или над ними.

2.21. При разнесенном способе изображения элементов позиционные обозначения проставляет около каждой составной части (см. прилож. 6).

2.22. При разнесенном способе изображения элементов, входящих в устройство или функциональную группу, а состав позиционных обозначений этих элементов должно входить соответственно позиционное обозначение данного устройства или функциональной группы, например, = А1-С2 - конденсатор С2, входящий в устройство А1, или ≠1-К1 - реле К1, входящее в функциональную группу ≠1.

2.23. Если взамен условных графических обозначений входных и выходных элементов изделия помещены таблицы, то каждой таблице присваивают позиционные обозначения замененного элемента (см. прилож. 8).

2.24. При однолинейном изображении схемы около одного условного графического обозначения, заменяющего несколько условных графических обозначений одинаковых элементов, указывают позиционные обозначения всех заменяемых элементов (см. прилож. 4).

2.25. На схеме должны быть изображены все элементы и устройства, входящие в состав изделия (установки). Данные об элементах и устройствах записывают в перечень элементов, при этом связь перечня с условными графическими обозначениями элементов и устройств осуществляется через их позиционные обозначения.

2.26. Перечень элементов помещают над основной надписью, если схема выполнена на одном листе (см. прилож. 5).

В случае, когда перечень не помещается над основной надписью, продолжение перечня помещают слева от основной надписи, повторяя головку таблицы (см. прилож. 9).

2.27. При выполнении схемы на нескольких листах, перечень элементов должен быть общим и выполняют его на листах формата А4 последующими листами схемы, к которой он составляется (см. прилож. 4). Перечень элементов заполняют сверху вниз.

Форма перечня элементов приведена в прилож. 11, а форма перечня элементов для схемы, разбитой на зоны, приведена в прилож. 12.

2.28. Элементы в перечень записывают по группам в алфавитном порядке буквенных позиционных обозначений, располагая по возрастанию порядковых номеров в пределах каждой группы.

Между отдельными группами элементов допускается оставлять несколько незаполненных строк для внесения изменений.

2.29. При записи элементов, имеющих одинаковое наименование и одинаковые буквенные позиционные обозначения в графе «Наименование» перечня элементов допускается записывать наименование этих элементов в виде общего наименования (заголовка) один раз на каждом листе перечня. Заголовок не следует подчеркивать и свободную строку до и после заголовка не оставлять (см. прилож. 6).

В общем наименовании записывают наименование, тип и обозначение документа, на основании которого применены эти элементы (ТУ или стандарт).

2.30. Если позиционные обозначения присваивают элементам в пределах устройств или функциональных групп, то элементы, относящиеся к устройствам и функциональным группам, записывают в перечень отдельно.

2.31. Запись элементов, входящих в каждое устройство (функциональную группу), начинают с наименования устройства или функциональной группы, которое записывает в графе «Наименование» перечня и подчеркивают.

На одной строке с наименованием в графе «Кол.» указывают общее количество одинаковых устройств или функциональных групп, а для элементов:

1) в графе «Кол.» - количество элементов, входящих в одно устройство (функциональную группу);

2) в графе «Поз. обозначение» - позиционное обозначение элемента без позиционного обозначения устройства (функциональной группы).

Ниже и выше наименования устройства (функциональной группы) оставляют одну строку (см. прилож. 6).

2.32. При наличии на схеме элементов, не входящих в устройства (функциональные группы), заполнение перечня начинают с записи этих элементов (без заголовка) (см. прилож. 6).

2.33. В графе «Примечание» перечня элементов для приборов и средств автоматизации, изображенных на схеме, указывать их позиции по спецификации оборудования.

Для оборудования, предусмотренного комплектами рабочей документации других марок (электротехническими, технологическими и т.п.), в этой графе приводят запись по типу: «заказывается по документации марки...» (указывают марку комплекта). Пример заполнения графы «Примечание» приведен в прилож. 6.

2.34. При разработке на изделие (установку) нескольких самостоятельных принципиальных схем в каждой схеме должен быть помещен перечень только тех элементов, позиционные обозначения которым присвоены на данной схеме.

2.35. При повторном изображении отдельных элементов в других схемах за ними сохраняются позиционные обозначения, присвоенные им на одной из схем.

В этом случае на этих схемах помещают указания по типу:

«Элементы, изображенные на схеме и не включенные в перечень, см. ХХХ-АТХ.32», где ХХХ-АТХ.32 - обозначение той схемы, где эти элементы встречается впервые (см. прилож. 4).

2.36. В сложных схемах для облегчения нахождения составных частей элемента (реле), изображенного разнесенным способом, рекомендуется разбивать поле схемы на зоны, или выполнять схему строчным способом, а около условного графического обозначения обмотки реле (справа) помещать таблицу использования контактов реле с указанием их адресного обозначения.

Адресное обозначение состоит из дроби, где в числителе указывают зону или номер строки (при строчном способе выполнения - схемы), или обозначение цепей расположения контактов реле, а в знаменателе - порядковые номера выводов данных контактов (см. прилож. 6).

2.37. Согласно требований ГОСТ 2.104-68 зоны обозначают сочетанием арабских цифр и букв латинского алфавита, например, 1А, 6В и т.д.

2.38. Если в графе «Зона» перечня элементов невозможно перечислить зоны однородных элементов, имеющих последовательные порядковые номера по типу R1... R35, то в ней проставляют звездочку, а в графе «Примечание» указывают номер пункта технических требований схемы по типу «См. п....».

В соответствующем пункте технических требований схемы указывают позиционное обозначение элементов и через дробь зоны их расположения, например, R1/1А, R2/6В, где черта «/» в адресном обозначении элемента - знак, указывающий зону.

2.39. Если в графе «Наименование» перечня элементов записан текст в несколько строк, то при рукописном заполнении его в последующих графах записи начинают на уровне первой строки (см. прилож. 5).

Если в последующих графах запись размещается на одной строке, то при машинописном способе выполнения перечня элементов рекомендуется запись помещать на уровне последней строки (см. прилож. 6).

2.40. Линии, соединяющие графические обозначения на схемах, допускается обрывать, если они затрудняют чтение схемы, при этом:

1) обрывы линий связи в пределах одного листа (когда эти линии не переходят на другие листы) заканчивают стрелками, около которых указывают обозначение цепи по правилам ГОСТ 2.709-89 (см. прилож. 6);

2) линии связи, переходящие с одного листа на другой, обрывают за пределами изображения схемы и не заканчивают стрелками. На обрывах линий связи, переходящих на последующие листы, указывают обозначение цепи по правилам ГОСТ 2.709-89 и рядом в круглых скобках номер листа схемы и зоны (при ее наличии) по правилам построения адресной части по ГОСТ 2.710-81, например,

3) при переходе на другую схему этого же комплекта рабочей документации, выполненную на нескольких листах, рядом с обрывом линии указывают обозначение цепи и в круглых скобках обозначение схемы и номер ее листа по типу: ____________301 (АТХ.ХХ.L2)

4) при переходе на схему другого комплекта рабочей документации, выполненную на нескольких листах, на обрывах линии указывают обозначение цепи и в круглых скобках обозначение по типу: ____________301 (205-АТХ.ХХ.L3)

2.41. Обозначение цепей выполняют по ГОСТ 2.709-89. Допускается обозначать участки цепей последовательными числами, начиная с единицы, оставляя резервные номера или некоторые номера пропускать для обеспечения удобства пользования схемой.

2.42. Последовательность обозначения цепей должна быть от ввода источника питания к потребителю.

2.43. В обозначении участков цепи допускается включать обозначение, характеризующее функциональное назначение цепи или обозначения устройств, отделяя их знаком дефис.

В этом случае последовательность чисел допускается устанавливать в пределах функциональной цепи (устройства).

2.44. На схеме обозначение цепи проставляют около концов или в середине участка цепи:

1) при вертикальном изображении цепей - слева от изображения цепи;

2) при горизонтальном изображении цепей - над изображением цепи.

2.45. В качестве обозначения цепей допускается использовать адреса присоединений участка цепи, при этом в качестве адресов используют буквенно-цифровые обозначения элемента, устройства или функциональной группы по ГОСТ 2.710-81 (черт. 1).

Черт. 1.

2.46. Устройство, имеющее самостоятельную принципиальную схему, изображают на схеме в виде прямоугольника сплошной линией, равной по толщине линиям связи, с присвоением ему позиционного обозначения.

2.47. Функциональную группу или устройство, не имеющее самостоятельной принципиальной схемы, изображают на схеме в виде прямоугольника штрих-пунктирной линией, равной по толщине линиям связи, с присвоением им позиционного обозначения.

2.48. На схеме допускается изображать элементы и устройства, не входящие в данное изделие (установку), но необходимые для разъяснения принципов его работы. Графические обозначения таких элементов и устройств отделяют на схеме штрих-пунктирной линией, указывая адресное обозначение элементов (см. прилож. 6).

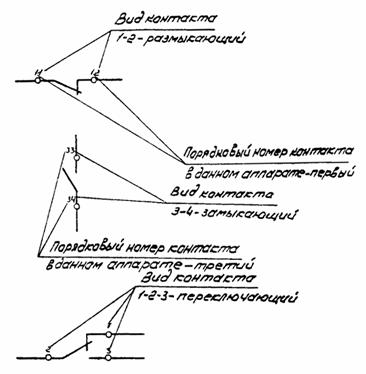

2.49. На схеме следует указывать обозначения выводов (контактов) элементов (устройств), нанесенные на изделие или установленные в их документации.

Для элементов, не имеющих заводских обозначений выводов (контактов), приводят их условные обозначения на монтажных символах, выполненных на поле схемы по указаниям РМ4-184-81.

Выводы (контакты) элементов следует выполнять незачерненными кружочками как показано на черт. 2 и в примерах выполнения схем (см. прилож. 6 - 9).

Черт. 2

На схеме не следует указывать обозначения выводов (контактов) элементов, имеющих не более двух выводов (лампы сигнальные, звонки, предохранители, конденсаторы, диоды и пр.).

При автоматизированном способе выполнения таблиц соединения и подключения щитов и пультов, выполненных по РМ4-107-82, когда осуществляется автоматический выбор выводов, номера выводов элементов (устройств) на электрических схемах следует проставлять после выполнения указанных таблиц.

2.50. При совмещенном способе изображения контактов (штыри, гнезда) соединителя на схеме рекомендуется их соединять между собой штриховой линией механической связи по ГОСТ 2.721-74.

Если расстояние между контактами соединителя не велико (не помещается три штриха штриховой линии), то линию механической связи изображают в виде двух сплошных линий, как это показано на черт. 3.

Черт. 3

2.51. На схеме переменные элементы выделяют сплошными тонкими линиями и обозначают буквой П с последовательными порядковыми номерами.

Такие переменные элементы следует указывать в таблице применяемости, которую помещают на свободном поле схемы (см. прилож. 6).

2.52. Схемы цифровой вычислительной техники выполняют в соответствии с правилами, установленными ГОСТ 2.708-81, с учетом требований ГОСТ 2.701-84, ГОСТ 2.702-75, ГОСТ 2.721-74.

Условные графические обозначения выполняют по ГОСТ 2.743-82.

ПРИЛОЖЕНИЕ 1

ПЕРЕЧЕНЬ НАИБОЛЕЕ ЧАСТО ИСПОЛЬЗУЕМЫХ СТАНДАРТОВ ПРИ ВЫПОЛНЕНИИ ПРИНЦИПИАЛЬНЫХ ЭЛЕКТРИЧЕСКИХ СХЕМ

Примечание. Перечень стандартов дан по состоянию на 01.01.91.

ПРИЛОЖЕНИЕ 2

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ, НАИБОЛЕЕ ЧАСТО ПРИМЕНЯЕМЫЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ

ПРИЛОЖЕНИЕ 3

БУКВЕННЫЕ КОДЫ ВИДОВ ЭЛЕМЕНТОВ ПО ГОСТ 2.710-81

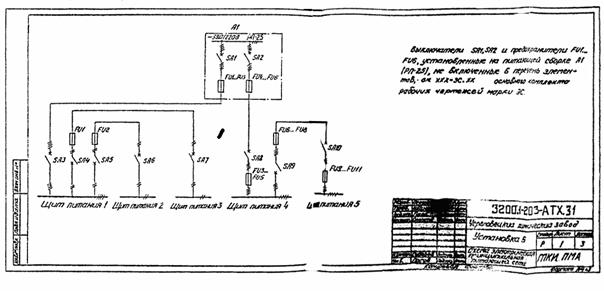

ПРИЛОЖЕНИЕ 4

ПРИМЕР ВЫПОЛНЕНИЯ СХЕМЫ ЭЛЕКТРИЧЕСКОЙ ПРИНЦИПИАЛЬНОЙ ПИТАЮЩЕЙ СЕТИ

ПРИЛОЖЕНИЕ 5

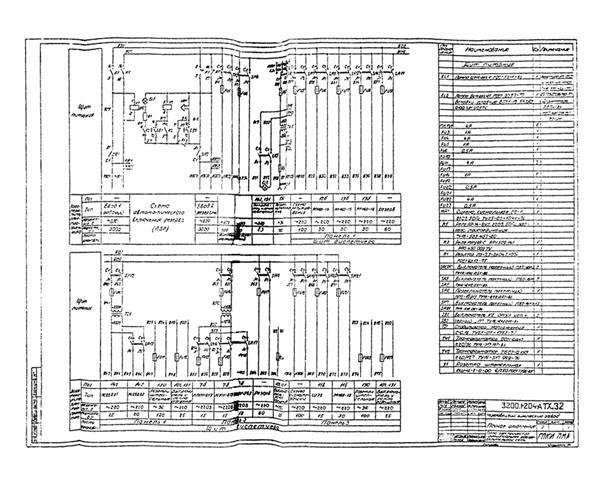

ПРИМЕР ВЫПОЛНЕНИЯ СХЕМЫ ЭЛЕКТРИЧЕСКОЙ ПРИНЦИПИАЛЬНОЙ РАСПРЕДЕЛИТЕЛЬНОЙ СЕТИ

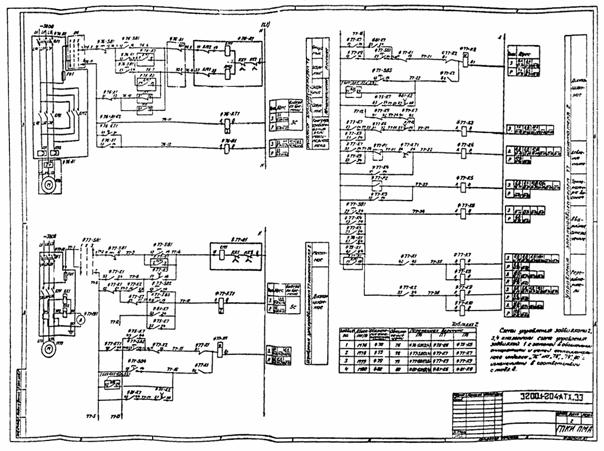

ПРИЛОЖЕНИЕ 6

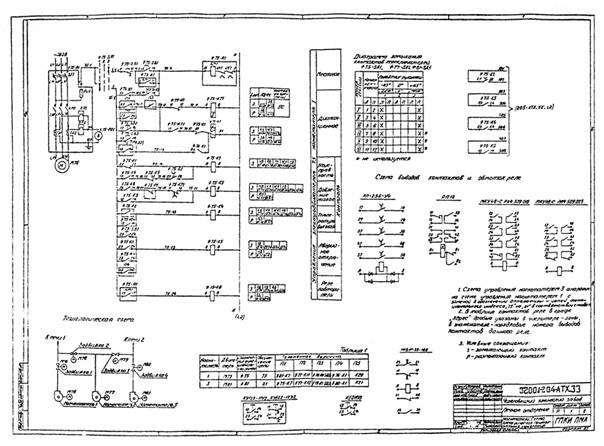

ПРИМЕР ВЫПОЛНЕНИЯ СХЕМЫ ЭЛЕКТРИЧЕСКОЙ ПРИНЦИПИАЛЬНОЙ УПРАВЛЕНИЯ

ПРИЛОЖЕНИЕ 7

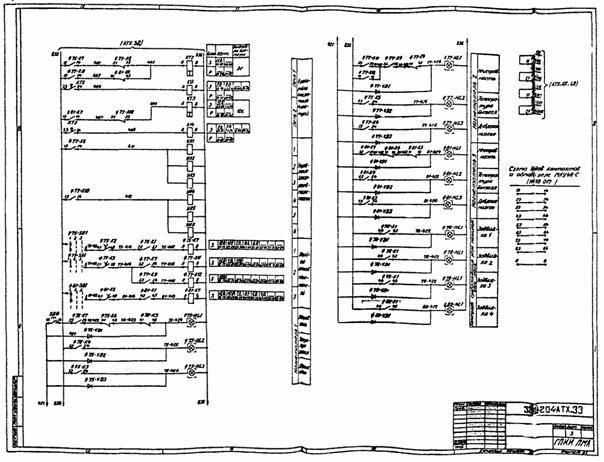

ПРИМЕР ВЫПОЛНЕНИЯ СХЕМЫ ЭЛЕКТРИЧЕСКОЙ ПРИНЦИПИАЛЬНОЙ СИГНАЛИЗАЦИИ

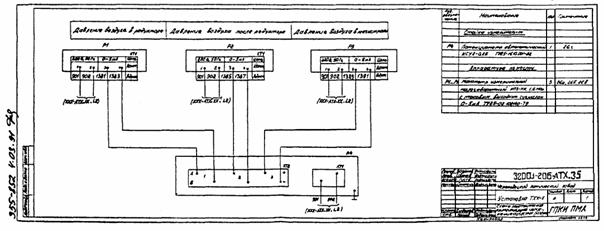

ПРИЛОЖЕНИЕ 8

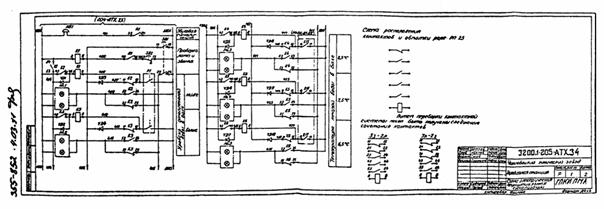

ПРИМЕР ВЫПОЛНЕНИЯ СХЕМЫ ЭЛЕКТРИЧЕСКОЙ ПРИНЦИПИАЛЬНОЙ ИЗМЕРЕНИЯ ДАВЛЕНИЯ ВОЗДУХА

ПРИЛОЖЕНИЕ 9

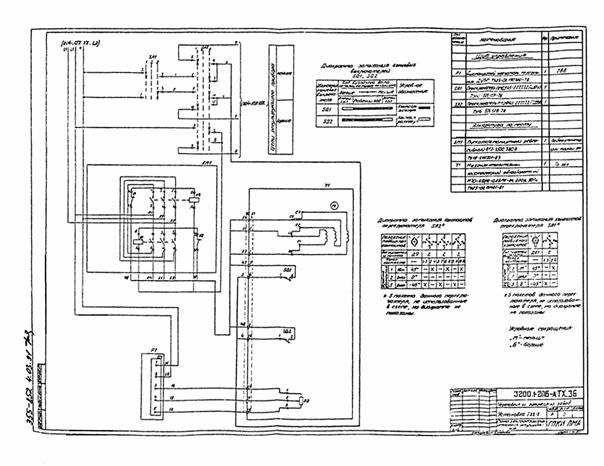

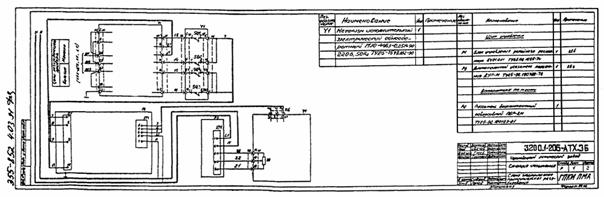

ПРИМЕР ВЫПОЛНЕНИЯ СХЕМЫ ЭЛЕКТРИЧЕСКОЙ ПРИНЦИПИАЛЬНОЙ РЕГУЛИРОВАНИЯ

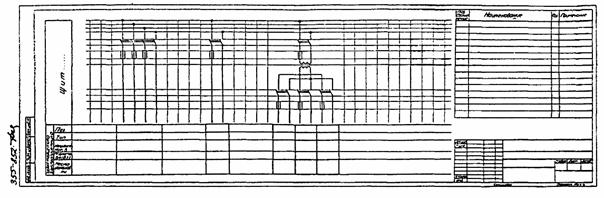

ПРИЛОЖЕНИЕ 10

МАТРИЦА ДЛЯ ВЫПОЛНЕНИЙ СХЕМЫ ЭЛЕКТРИЧЕСКОЙ ПРИНЦИПИАЛЬНОЙ РАСПРЕДЕЛИТЕЛЬНОЙ СЕТИ

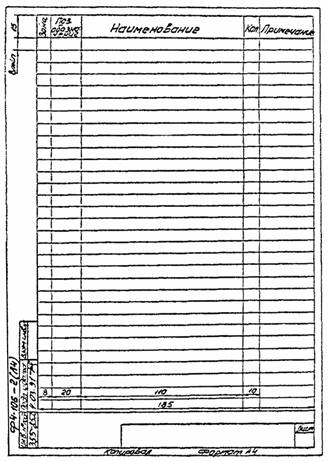

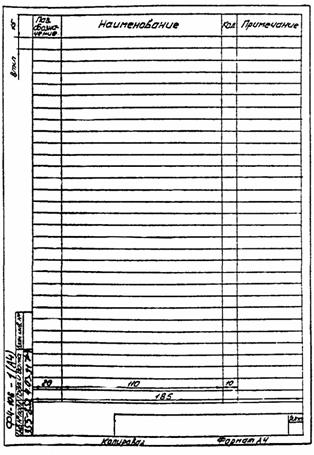

ПРИЛОЖЕНИЕ 11

ФОРМА ПЕРЕЧНЯ ЭЛЕМЕНТОВ, ВЫПОЛНЯЕМОГО ПОСЛЕДНИМ ЛИСТОМ СХЕМЫ

ПРИЛОЖЕНИЕ 12

ФОРМА ПЕРЕЧНЯ ЭЛЕМЕНТОВ, ВЫПОЛНЯЕМОГО ПОСЛЕДНИМ ЛИСТОМ СХЕМЫ, РАЗБИТОЙ НА ЗОНЫ

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
