4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ
Газохроматографическое измерение концентрации Ц-эфира (циклогексилиден циануксусного эфира) в воздухе рабочей зоны
М.
м. 193,1
Ц-эфир (циклогексилиден циануксусный эфир) - бесцветная, прозрачная жидкость. Не смешивается с водой. Растворим в толуоле, хлороформе, диоксане, ацетоне. Ткип. 150 - 151 °С при 9 мм рт.ст.
В воздухе находится в виде паров и аэрозоля.
Обладает общетоксическим действием.
ОБУВ в воздухе - 1 мг/м3.
Характеристика метода
Определение основано на использовании газожидкостной хроматографии с применением пламенно-ионизационного детектора.
Отбор проб проводят с концентрированием на фильтр и в диоксан.
Нижний предел измерения Ц-эфира в хроматографируемом объеме раствора - 0,001 мкг.
Нижний предел измерения Ц-эфира в воздухе (при отборе 12 л воздуха) - 0,5 мг/м3 .
Диапазон измеряемых концентраций Ц-эфира в воздухе от 0,5 до 10 мг/м3.
Измерению не мешают: циклогексанон, циануксусная кислота и циануксусный эфир.
Суммарная погрешность измерения не превышает ±20 %.
Время выполнения измерения, включая отбор проб, - около 40 мин.
Приборы, аппаратура, посуда
Хроматограф с пламенно-ионизационным детектором
Хроматографическая колонка из нержавеющей стали длиной 3 м и внутренним диаметром 2 мм
Микрошприц МШ-1 ГОСТ 8043-75
Аспирационное устройство
Фильтродержатель
Поглотительные сосуды Рыхтера
Пипетки, вместимостью 1, 2, 5, 10 мл ГОСТ 20292-74
Секундомер ГОСТ 5072-79
Пробирки колориметрические, вместимостью 20 мл ГОСТ 10515-75
Линейка измерительная ГОСТ 8304-75
Колбы мерные, вместимостью 25, 100 мл ГОСТ 1770-74
Реактивы, растворы, материалы
Ц-эфир (циклогексилиден циануксусный эфир)
Хроматон - N-AW-ДMCS, фракция 0,20 - 0,25 мм - твердый носитель
Апиезон L - жидкая фаза
1,4-диоксан, ч. ГОСТ 10455-80
Диоксан очищенный получают из 1,4-диоксана путем ректификации.
Ректификационная колонка длиной 400 мм и внутренним диаметром 30 мм, флегмовое число 2. Насадка - спиральки Левина из нержавеющей стали (2´2´0,2 мм)
Основную фракцию отбирают при температуре 102 °С (атмосферное давление) в пределах колебаний ±0,1 °С.
Газообразные (в баллонах с редукторами):
азот ГОСТ 9293-80
водород ГОСТ 3022-80
воздух ГОСТ 11882-73
Фильтры АФА-ВП-10 ТУ 95-743-80
Основной стандартный раствор: в мерную колбу вместимостью 25 мл вносят 5 мл диоксана и взвешивают. Добавляют 2-3 капли Ц-эфира, взвешивают и доводят объем до метки диоксаном. По результатам 2 взвешиваний рассчитывают концентрацию Ц-эфира (мг/мл).
Градуированные растворы с содержанием Ц-эфира от 1 до 20 мкг/мл готовят путем соответствующего разбавления основного стандартного раствора диоксаном. Растворы можно хранить в закрытых сосудах в течение 2 суток.
Отбор пробы воздуха
Воздух с объемным расходом 1 л/мин аспирируют через фильтр АФА-ВП-10 и поглотительный сосуд, содержащий 6 мл диоксана. Во время отбора поглотительный сосуд охлаждают холодной водой при температуре 12 - 15° С. Для измерения 0,5 ОБУВ достаточно отобрать 12 л воздуха.
Пробы можно хранить в холодильнике в закрытых сосудах в течение месяца.
Подготовка к измерению
Хроматографическую колонку заполняют хроматоном N-АW-ДМСS, обработанную Апиезоном L в количестве 15 % от массы носителя. Колонку кондиционируют в течение 16 ч при 230 °С в токе газа-носителя при скорости 30 мл/мин.
Количественное определение проводят методом абсолютной калибровки по площади пиков.
Для построения градуировочного графика вводят по 1 мкл градуировочных растворов через самоуплотняющуюся мембрану в хроматограф.
На полученной хроматограмме измеряют площади пиков и строят градуировочную кривую, выражающую зависимость площади пика (мм2) от количества Ц-эфира (мкг) в хроматографируемом объеме пробы.
Построение градуировочного графика необходимо проводить не менее чем по 6 точкам, выполняя по 5 параллельных измерений для каждой концентрации. Проверка градуировочного графика проводится при изменении условий анализа, но не реже 1 раза в месяц.
Условия хроматографирования градуировочных растворов и анализируемых проб:
температура термостата колонки 190 °С;
температура испарителя 225 °С;
скорость потока газа-носителя азота 30 мл/мин;
скорость потока водорода 30 мл/мин;
скорость потока воздуха 280 мл/мин;
скорость движения диаграммной ленты 200 мм/ч;
чувствительность 20 ´ 10-12;
время удерживания Ц-эфира 22 мин 25 с.
Проведение измерения
Фильтр и содержимое поглотительного сосуда переносят в пробирку и оставляют на 15 мин, периодически помешивая стеклянной палочкой для лучшего растворения вещества. Степень десорбции вещества с фильтра 96 %.
1 мкл полученного раствора вводят в хроматограф.
Расчет концентрации
Концентрацию Ц-эфира «С» в воздухе (мг/м3) вычисляют по формуле:
где
а - содержание Ц-эфира в хроматографируемом объеме пробы, найденное по градуировочному графику, мкг;
б - объем пробы, взятой для хроматографирования, мл;
в - общий объем анализируемого раствора, мл;
V - объем воздуха, отобранного для анализа и приведенного к стандартным условиям, л (см. приложение 1).
Методические, указания разработаны НИО «Экотокс», г. Москва.
Приложение 1
Приведение объема воздуха к стандартным условиям
Приведение объема воздуха к стандартным условиям (температура 20 °С и давление 760 мм рт.ст.) проводят по формуле:
где
Vt - объем воздуха, отобранного для анализа, л;
Р - барометрическое давление, кПа (101,33 кПа = 760 мм рт.ст.);
t - температура воздуха в месте отбора пробы, °С.
Для удобства расчета V20 следует пользоваться таблицей коэффициентов (приложение 2). Для приведения воздуха к стандартным условиям надо умножить Vt на соответствующий коэффициент.
Приложение 2
Коэффициенты для приведения объема воздуха к стандартным условиям
|
°С |
Давление Р, кПа/мм рт.ст. |
|||||||||
|
97,33/730 |
97,86/734 |
98,4/738 |
98,93/742 |
99,46/746 |
100/750 |
100,53/754 |
101,06/758 |
101,33/760 |
101,86/764 |
|
|
-30 |
1,1582 |
1,1646 |
1,1709 |
1,1772 |
1,1836 |
1,1899 |
1,1963 |
1,2026 |
1,2058 |
1,2122 |
|
-26 |
1,1393 |
1,1456 |
1,1519 |
1,1581 |
1,1644 |
1,1705 |
1,1768 |
1,1831 |
1,1862 |
1,1925 |
|
-22 |
1,1212 |
1,1274 |
1,1336 |
1,1396 |
1,1458 |
1,1519 |
1,1581 |
1,1643 |
1,1673 |
1,1735 |
|
-18 |
1,1036 |
1,1097 |
1,1158 |
1,1218 |
1,1278 |
1,1338 |
1,1399 |
1,1460 |
1,1490 |
1,1551 |
|
-14 |
1,0866 |
1,0926 |
1,0986 |
1,1045 |
1,1105 |
1,1164 |
1,1224 |
1,1284 |
1,1313 |
1,1373 |
|
-10 |
1,0701 |
1,0760 |
1,0819 |
1,0877 |
1,0986 |
1,0994 |
1,1053 |
1,1112 |
1,1141 |
1,1200 |
|
-6 |
1,0540 |
1,0599 |
1,0657 |
1,0714 |
1,0772 |
1,0829 |
1,0887 |
1,0945 |
1,0974 |
1,1032 |
|
-2 |
1,0385 |
1,0442 |
1,0499 |
1,0556 |
1,0613 |
1,0669 |
1,0726 |
1,0784 |
1,0812 |
1,0869 |
|
0 |
1,0309 |
1,0366 |
1,0423 |
1,0477 |
1,0535 |
1,0591 |
1,0648 |
1,0705 |
1,0733 |
1,0789 |
|
+2 |
1,0234 |
1,0291 |
1,0347 |
1,0402 |
1,0459 |
1,0514 |
1,0571 |
1,0627 |
1,0655 |
1,0712 |
|
+6 |
1,0087 |
1,0143 |
1,0198 |
1,0253 |
1,0309 |
1,0363 |
1,0419 |
1,0475 |
1,0502 |
1,0557 |
|
+10 |
0,9944 |
0,9999 |
0,0054 |
1,0108 |
1,0162 |
1,0216 |
1,0272 |
1,0326 |
1,0353 |
1,0407 |
|
+14 |
0,9806 |
0,9860 |
0,9914 |
0,9967 |
1,0027 |
1,0074 |
1,0128 |
1,0183 |
1,0209 |
1,0263 |
|
+18 |
0,9671 |
0,9725 |
0,9778 |
0,9830 |
0,9884 |
0,9936 |
0,9989 |
1,0043 |
1,0069 |
1,0122 |
|
+20 |
0,9605 |
0,9658 |
0,9711 |
0,9783 |
0,9816 |
0,9868 |
0,9921 |
0,9974 |
1,0000 |
1,0053 |
|
+22 |
0,9539 |
0,9592 |
0,9645 |
0,9696 |
0,9749 |
0,9800 |
0,9853 |
0,9906 |
0,9932 |
0,9985 |
|
+24 |
0,9475 |
0,9527 |
0,9579 |
0,9631 |
0,9683 |
0,9735 |
0,9787 |
0,9839 |
0,9865 |
0,9917 |
|
+26 |
0,9412 |
0,9464 |
0,9516 |
0,9566 |
0,9618 |
0,9669 |
0,9721 |
0,9773 |
0,9799 |
0,9851 |
|
+28 |
0,9349 |
0,9401 |
0,9453 |
0,9503 |
0,9555 |
0,9605 |
0,9657 |
0,9708 |
0,9734 |
0,9785 |
|
+30 |
0,9288 |
0,9339 |
0,9391 |
0,9440 |
0,9432 |
0,9542 |
0,9594 |
0,9645 |
0,9670 |
0,9723 |
|
+34 |
0,9167 |
0,9218 |
0,9268 |
0,9318 |
0,9368 |
0,9418 |
0,9468 |
0,9519 |
0,9544 |
0,9595 |
|
+38 |
0,9049 |
0,9099 |
0,9149 |
0,9199 |
0,9248 |
0,9297 |
0,9347 |
0,9397 |
0,9421 |
0,9471 |
Приложение 3
|
Определяемое вещество |
Ссылка на источник |
|
Аммонийные соли полифосфорных кислот (с соотношением азота и фосфора 1:3) |
Методические указания на фотометрическое определение фосфорного ангидрида в воздухе рабочей зоны, в. 1 - 5, М., 1981, с. 46 |
|
Барий-кадмиевые соли синтетических жирных кислот фракции С10 – C16 (контроль по кадмию) |
Методические указания по фотометрическому измерению концентраций кадмия в воздухе рабочей зоны, в. VIII, М., 1983, с. 60 |
|
Моносилан дисилан (контроль по SiO2) |
Методические указания по фотометрическому определению диоксида кремния в производственной пыли, в. 12 (дополненный и переработанный), утв. 10 сентября 1991 г. |
|
Нитрат, сульфат и основной карбонат марганца |
Методические указания на определение вредных веществ в воздухе, вып. 1 - 5, М., 1981, с. 16 |
|
Палладиевая чернь |
Методические указания по спектрофотометрическому измерению концентраций хлорплатината аммония и хлорпалладозамина в воздухе рабочей зоны, в. 22, М., 1988, с. 350 |
|
Протаргол |
Методические указания по измерению концентраций серебра и его соединений в воздухе рабочей зоны методом атомно-абсорбционной спектрофотометрии, в. 22, М , 1988, с. 268 |
|
Пыль стекла и стеклянных строительных материалов |
Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5, М., 1981, с. 235 |
|
Эпоксидная смола на основе бисфенола 1 (контроль по эпихлоргидрину) |
Методические указания по газохроматографическому измерению концентраций эпихлоргидрина в воздухе рабочей зоны, в. 22, М., 1988, с. 378 |
Приложение 4

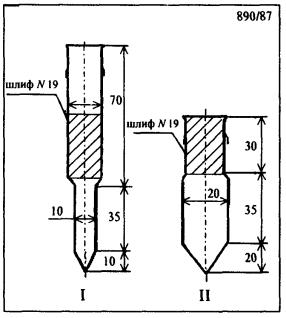

Рис. 1
Ловушка-концентратор. Общий вид.
Рис. 2
Ловушка-концентратор.
